Dräger REGARD 2400 i REGARD 2410 System sterujący

Transkrypt

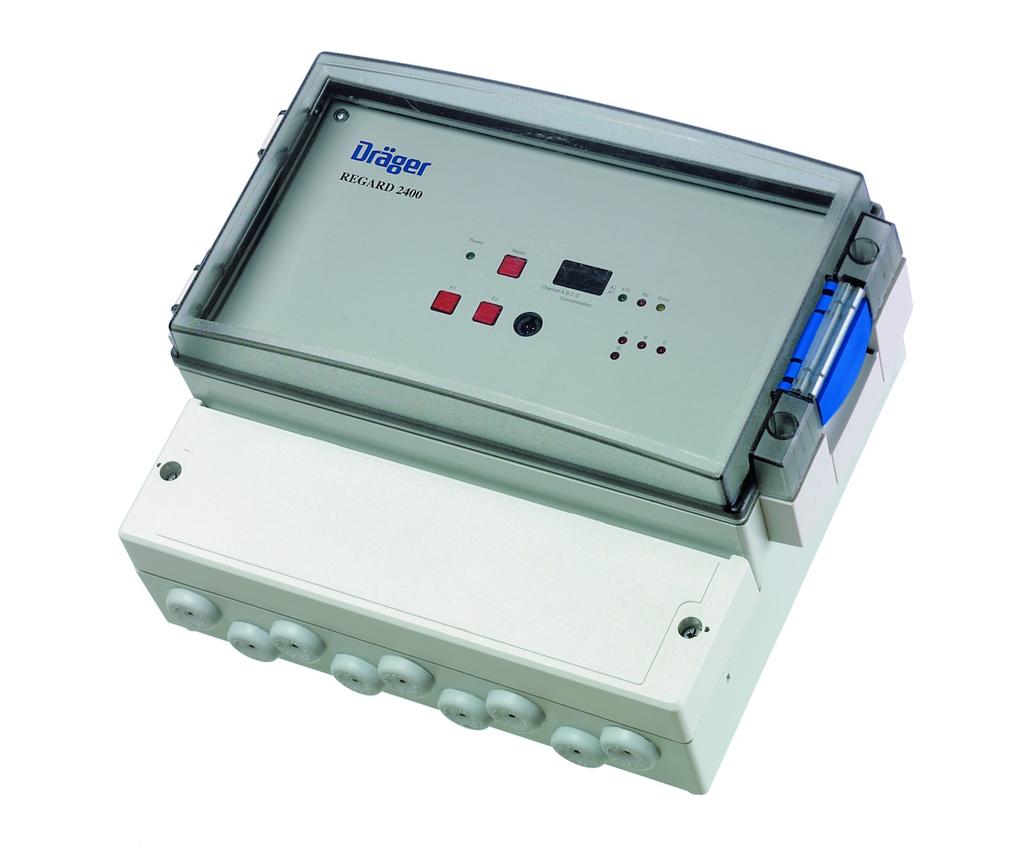

1 Dräger REGARD 2400 i REGARD 2410 System sterujący ST Dräger REGARD 2400 i 2410 to niewielkie, elastyczne jednostki sterujące do detekcji toksycznych gazów, tlenu, a także gazów i par palnych W połączeniu z przetwornikami lub głowicami Dräger jednostka Dräger REGARD 2400 lub 2410 tworzy niezawodny system detekcji gazów, charakteryzujący się niskimi wymaganiami konserwacyjnymi

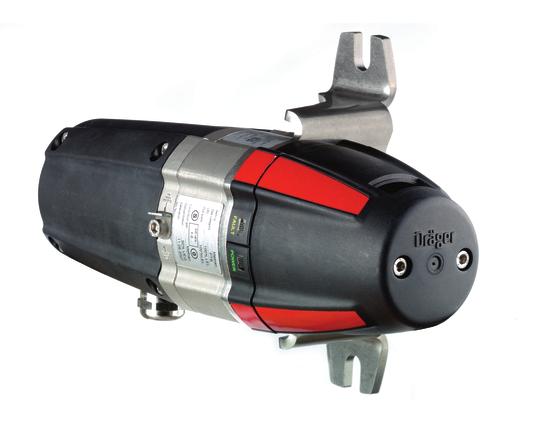

2 02 Dräger REGARD 2400 i REGARD 2410 Zalety Wersje i konfiguracja Do systemów sterowania REGARD 2400 i REGARD 2410 można podłączyć maksymalnie cztery przetworniki pomiarowe Przeznaczona do montażu naściennego jednostka REGARD 2400 jest wyposażona w zintegrowany zasilacz Z kolei jednostkę REGARD 2410 zaprojektowano do ekonomicznego montażu na szynach DIN w istniejących szafkach przełącznikowych lub naściennych Obie wersje posiadają cztery zintegrowane przekaźniki przypisane do dwóch alarmów gazowych, ostrzeżenia dźwiękowego oraz stanu błędu Oprócz czterech wejść przetworników, jednostki REGARD 2400/2410 są również wyposażone w dwa wejścia cyfrowe Można je wykorzystać np do zdalnego potwierdzania powiadomień Oba urządzenia posiadają dopuszczenie ATEX Łatwa obsługa Jednostki REGARD 2400/2410 konfiguruje się z użyciem laptopa lub komputera PC Odpowiedni przewód podłączeniowy i wymagane oprogramowanie są dołączone jako akcesoria Elastyczne rozszerzenia Za pośrednictwem wewnętrznego interfejsu Modbus, jednostki REGARD 2400 i 2410 można podłączyć do zewnętrznych modułów, np do modułu We/Wy albo jednego lub kilku modułów przekaźnikowych Komponenty systemu Dräger PIR 7000 ST Dräger PIR 7000 to podczerwony detektor w wykonaniu przeciwwybuchowym do ciągłego monitorowania łatwopalnych gazów i par Obudowa ze stali nierdzewnej SS 316L i bezdryfowa optyka umożliwiają użycie tego detektora w najtrudniejszych warunkach przemysłowych, np w instalacjach morskich

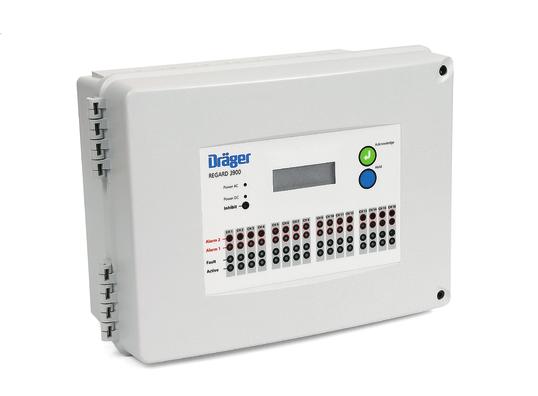

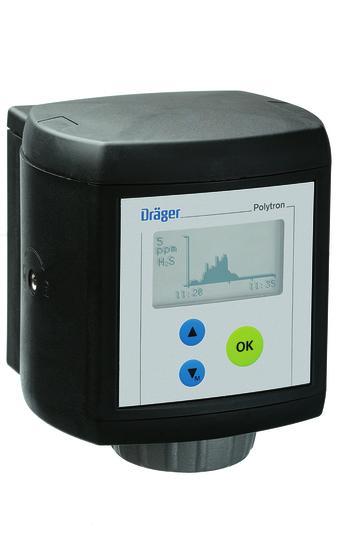

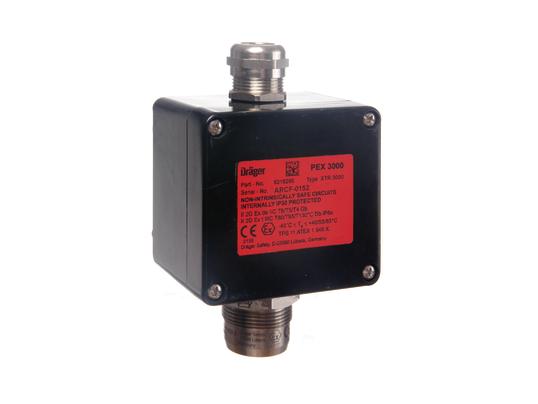

3 Dräger REGARD 2400 i REGARD Komponenty systemu Dräger Polytron 7000 ST Dräger Polytron 7000 to modułowy detektor wszystkich zadań pomiarowych gazów toksycznych oraz tlenu Spełnia wszelkie wymogi zgodności oraz wysokie wymagania techniczne stawiane niestandardowym rozwiązaniom Dräger PEX 3000 D Transmiter Dräger PEX 3000 wykrywa palne gazy i pary w stężeniach nieprzekraczających ich dolnej granicy wybuchowości (100% DGW) W ten sposób poprawia on ochronę przeciwwybuchową zakładu Czujnik katalityczny zapewnia stabilność sygnału pomiarowego w długim okresie i reakcję na obecność gazu w ciągu zaledwie paru sekund Powiązane produkty Dräger REGARD 3900 D Dräger REGARD 3900 to samodzielny, niezależny system sterujący do detekcji zagrożeń toksycznych, tlenowych i wybuchowych System sterujący jest w pełni konfigurowalny pomiędzy 1 i 16 kanałami, w zależności od rodzaju ilości zainstalowanych kart wejścia/wyjścia

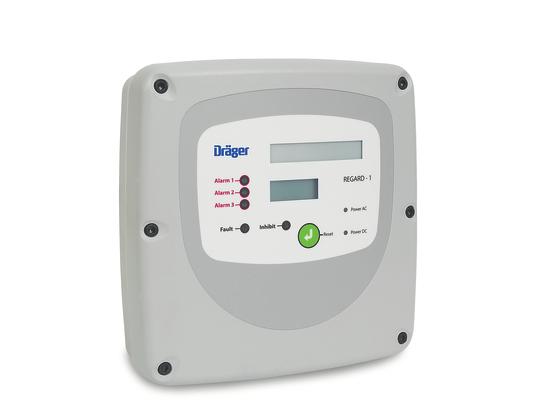

4 04 Dräger REGARD 2400 i REGARD 2410 Powiązane produkty Dräger REGARD-1 ST Dräger REGARD-1 to samodzielny, niezależny jednokanałowy system sterujący do detekcji zagrożeń toksycznych, tlenowych i wybuchowych System sterujący jest w pełni konfigurowalny dla pojedynczego wejścia z transmitera 4 do 20 ma lub głowicy pomiarowej Dräger Polytron SE Ex D Dräger REGARD 7000 Dräger REGARD 7000 to modułowy system o dużych możliwościach rozbudowy, przeznaczony do monitorowania i analizowania różnego rodzaju gazów i par Niezawodny i wydajny system Dräger REGARD 7000 może być używany z systemami ostrzegania przed gazami, o różnym stopniu złożoności i różnej liczbie przetworników Dodatkową zaletą jest kompatybilność z poprzednimi wersjami REGARD

5 Dräger REGARD 2400 i REGARD Dane techniczne Jednostka centralna Niezależna 4-kanałowa jednostka sterująca do montażu naściennego (2400) lub szynowego (2410) zgodna z DIN EN Zasilanie 24 V DC +/- 10% (2410) 24 V DC / V AC, Hz (2400) Wejścia 2-żyłowy/3-żyłowy przetwornik pomiarowy 4 20 ma lub głowice Dräger Polytron SE Ex z użyciem konwertera sygnału (opcja) Wyjścia Bezpotencjałowe styki przekaźnikowe 2 przekaźników alarmów gazowych plus jeden przekaźnik alarmu dźwiękowego i jeden przekaźnik usterki, każdy o parametrach 250 V AC, 2 A (2400 DPCO i 2410 SPCO) Warunki środowiskowe Temperatura Od -20 do +60 C Ciśnienie atmosferyczne hpa Wilgotność powietrza 10 90%, bez kondensacji Interfejs użytkownika 3 przyciski obsługowe Wyświetlacz matrycowy, diody LED RS 232 dla oprogramowania konfiguracyjnego Interfejs Modbus Wymiary Klasa ochrony Dräger REGARD x 86 x 72 mm (szer x wys x gł) Dräger REGARD x 213 x 118 mm (szer x wys x gł) Dräger REGARD 2410 IP 20 Dräger REGARD 2400 IP 54 Dopuszczenia ATEX Ex II (2)G, TPS 14 ATEX X Zgodnie z normami EN :2012, EN /A11:2013, EN :2007, EN 50271:2010 i EN 50104:2010 Oznakowania CE Kompatybilność elektromagnetyczna (Dyrektywa 2014/30/WE; EN 50270:2006) Urządzenia niskonapięciowe (Dyrektywa 2014/35/WE; EN :2010) Bezpieczeństwo funkcjonalne SIL 1 Informacje zamówieniowe Dräger REGARD 2410 SC Dräger REGARD 2400 SC Wewnętrzny moduł konwertujący SE Ex (tylko Dräger SC REGARD 2400), wymagany jeden na każdy kanał SE Ex Moduł konwertujący SE Ex, wymagany jeden na każdy kanał SE Ex Zestaw konfiguracyjny SC Moduł We/Wy SC Moduł przekaźnikowy SC Zasilacz 2,5 A, montaż na szynie DIN Zasilacz 5 A, montaż na szynie DIN Zasilacz 8 A, montaż na szynie DIN

6 06 Dräger REGARD 2400 i REGARD HQ PP Zastrzegamy prawo zmian 2019 Drägerwerk AG & Co KGaA Notatki Nie wszystkie produkty, funkcje lub usługi są dostępne w sprzedaży we wszystkich krajach Wymienione w prezentacji znaki towarowe są zarejestrowane tylko w niektórych krajach i niekoniecznie w kraju udostępnienia tego materiału Odwiedź stronę internetową wwwdraegercom/trademarks, aby uzyskać informacje na ten temat CENTRALA Drägerwerk AG & Co KGaA Moislinger Allee Lubeka, Niemcy wwwdraegercom Znajdź lokalnego przedstawiciela handlowego na stronie: wwwdraegercom/kontakt PRZEDSTAWICIELSTWA SIEDZIBA GŁÓWNA KATOWICE ul Uniwersytecka Katowice Tel Fax BIURO HANDLOWE GŁOGÓW BIURO HANDLOWE WARSZAWA Plac Konstytucji 3 Maja Głogów Tel Fax Diamond Business Park URSUS Budynek H ul Posag 7 Panien Warszawa Tel Fax BIURO HANDLOWE GDYNIA ul Tadeusza Wendy Gdynia Tel Fax
