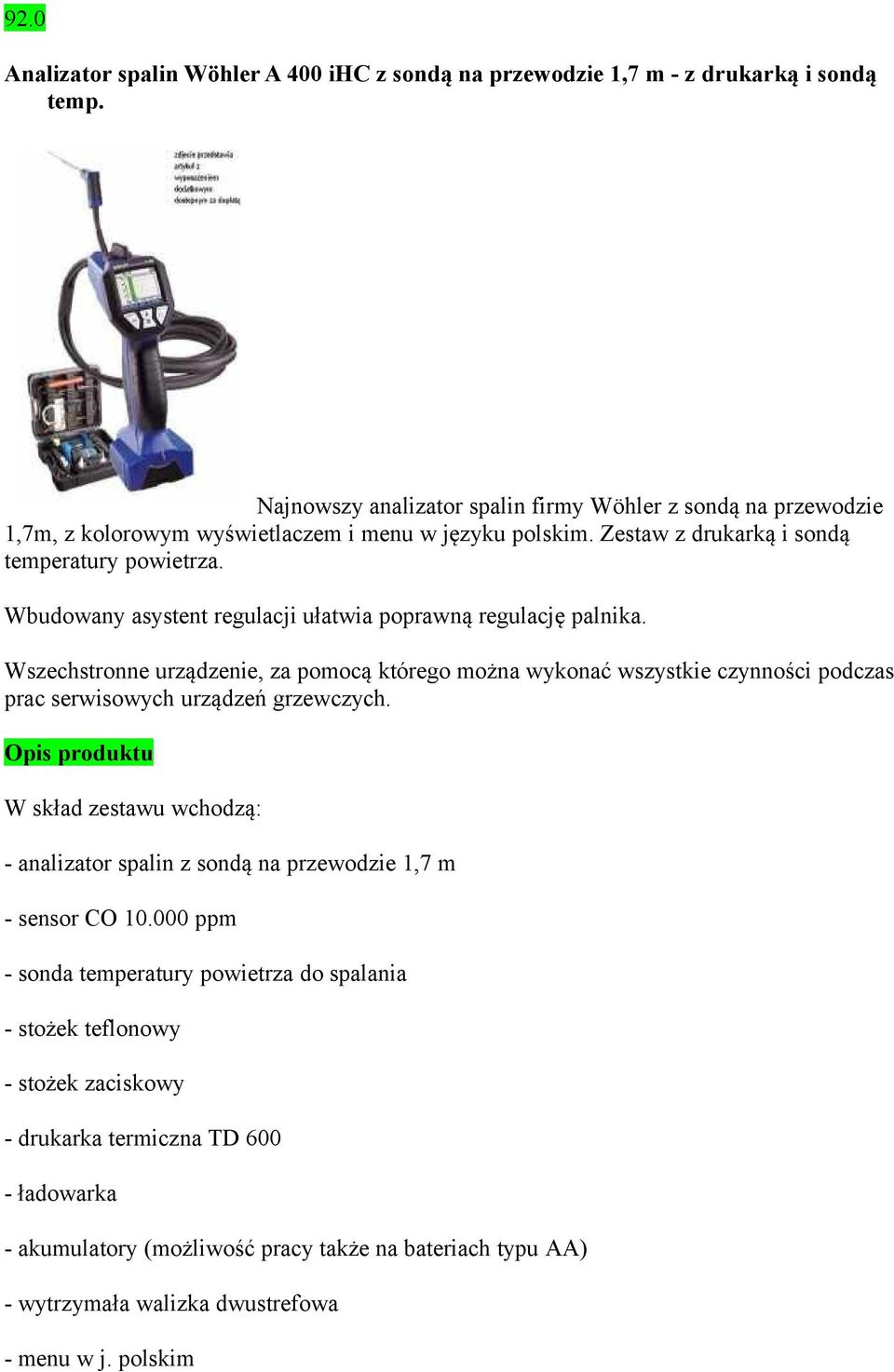

1 92.0 Analizator spalin Wöhler A 400 ihc z sondą na przewodzie 1,7 m - z drukarką i sondą temp. Najnowszy analizator spalin firmy Wöhler z sondą na przewodzie 1,7m, z kolorowym wyświetlaczem i menu w języku polskim. Zestaw z drukarką i sondą temperatury powietrza. Wbudowany asystent regulacji ułatwia poprawną regulację palnika. Wszechstronne urządzenie, za pomocą którego można wykonać wszystkie czynności podczas prac serwisowych urządzeń grzewczych. Opis produktu W skład zestawu wchodzą: - analizator spalin z sondą na przewodzie 1,7 m - sensor CO ppm - sonda temperatury powietrza do spalania - stożek teflonowy - stożek zaciskowy - drukarka termiczna TD ładowarka - akumulatory (możliwość pracy także na bateriach typu AA) - wytrzymała walizka dwustrefowa - menu w j. polskim

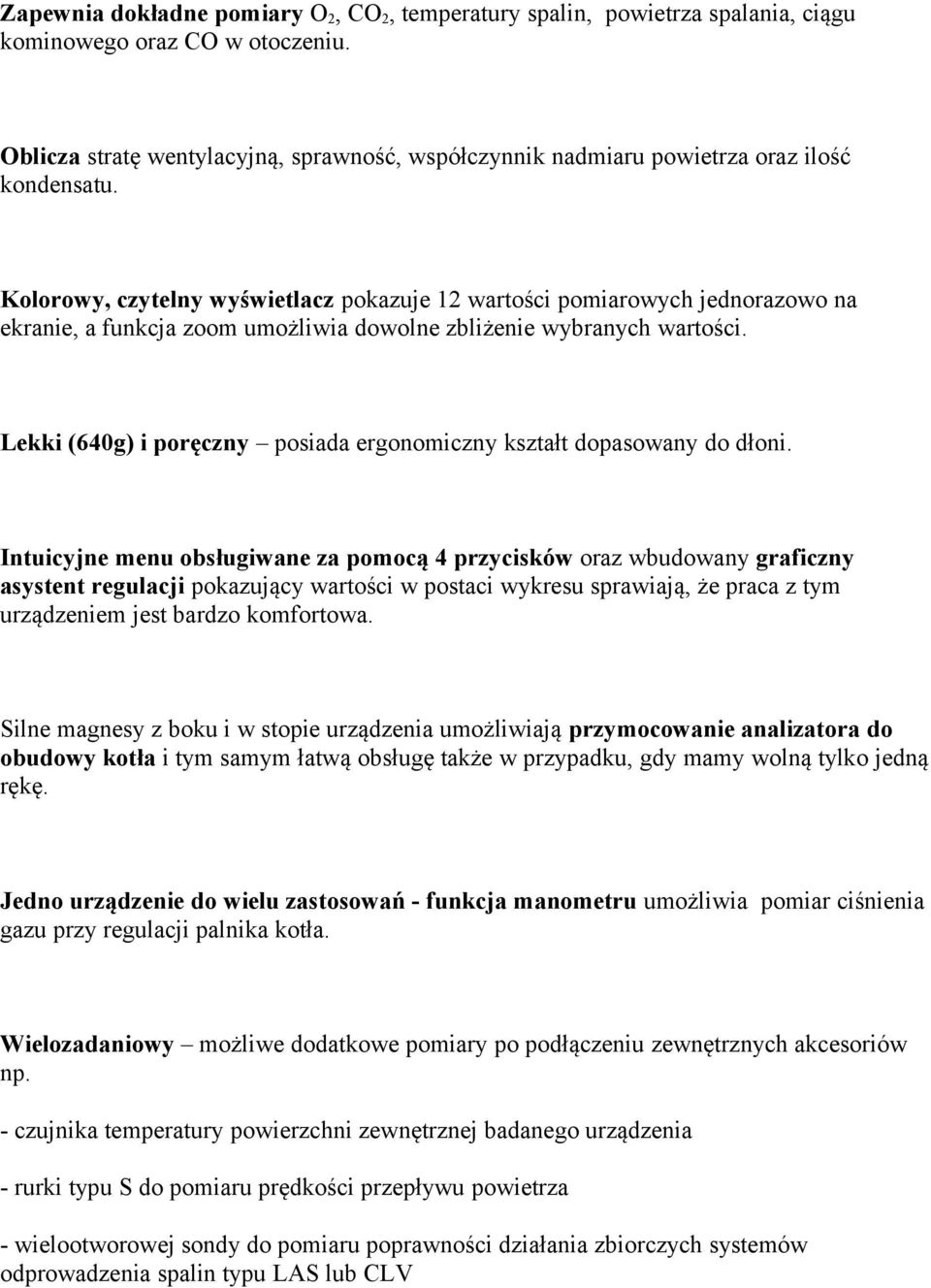

2 Zapewnia dokładne pomiary O 2, CO 2, temperatury spalin, powietrza spalania, ciągu kominowego oraz CO w otoczeniu. Oblicza stratę wentylacyjną, sprawność, współczynnik nadmiaru powietrza oraz ilość kondensatu. Kolorowy, czytelny wyświetlacz pokazuje 12 wartości pomiarowych jednorazowo na ekranie, a funkcja zoom umożliwia dowolne zbliżenie wybranych wartości. Lekki (640g) i poręczny posiada ergonomiczny kształt dopasowany do dłoni. Intuicyjne menu obsługiwane za pomocą 4 przycisków oraz wbudowany graficzny asystent regulacji pokazujący wartości w postaci wykresu sprawiają, że praca z tym urządzeniem jest bardzo komfortowa. Silne magnesy z boku i w stopie urządzenia umożliwiają przymocowanie analizatora do obudowy kotła i tym samym łatwą obsługę także w przypadku, gdy mamy wolną tylko jedną rękę. Jedno urządzenie do wielu zastosowań - funkcja manometru umożliwia pomiar ciśnienia gazu przy regulacji palnika kotła. Wielozadaniowy możliwe dodatkowe pomiary po podłączeniu zewnętrznych akcesoriów np. - czujnika temperatury powierzchni zewnętrznej badanego urządzenia - rurki typu S do pomiaru prędkości przepływu powietrza - wielootworowej sondy do pomiaru poprawności działania zbiorczych systemów odprowadzenia spalin typu LAS lub CLV

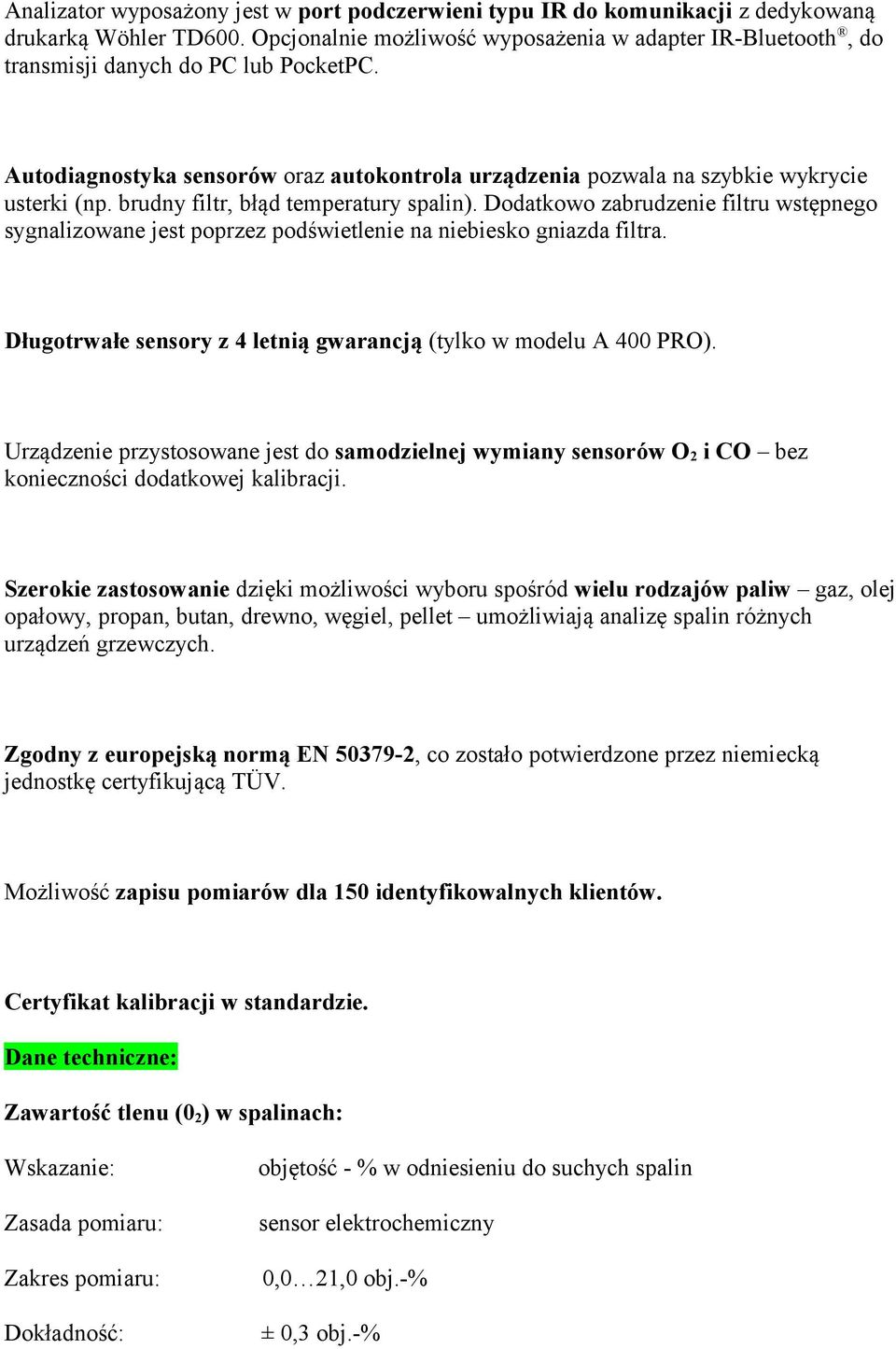

3 Analizator wyposażony jest w port podczerwieni typu IR do komunikacji z dedykowaną drukarką Wöhler TD600. Opcjonalnie możliwość wyposażenia w adapter IR-Bluetooth, do transmisji danych do PC lub PocketPC. Autodiagnostyka sensorów oraz autokontrola urządzenia pozwala na szybkie wykrycie usterki (np. brudny filtr, błąd temperatury spalin). Dodatkowo zabrudzenie filtru wstępnego sygnalizowane jest poprzez podświetlenie na niebiesko gniazda filtra. Długotrwałe sensory z 4 letnią gwarancją (tylko w modelu A 400 PRO). Urządzenie przystosowane jest do samodzielnej wymiany sensorów O 2 i CO bez konieczności dodatkowej kalibracji. Szerokie zastosowanie dzięki możliwości wyboru spośród wielu rodzajów paliw gaz, olej opałowy, propan, butan, drewno, węgiel, pellet umożliwiają analizę spalin różnych urządzeń grzewczych. Zgodny z europejską normą EN , co zostało potwierdzone przez niemiecką jednostkę certyfikującą TÜV. Możliwość zapisu pomiarów dla 150 identyfikowalnych klientów. Certyfikat kalibracji w standardzie. Dane techniczne: Zawartość tlenu (0 2 ) w spalinach: objętość - % w odniesieniu do suchych spalin sensor elektrochemiczny 0,0 21,0 obj.-% ± 0,3 obj.-%

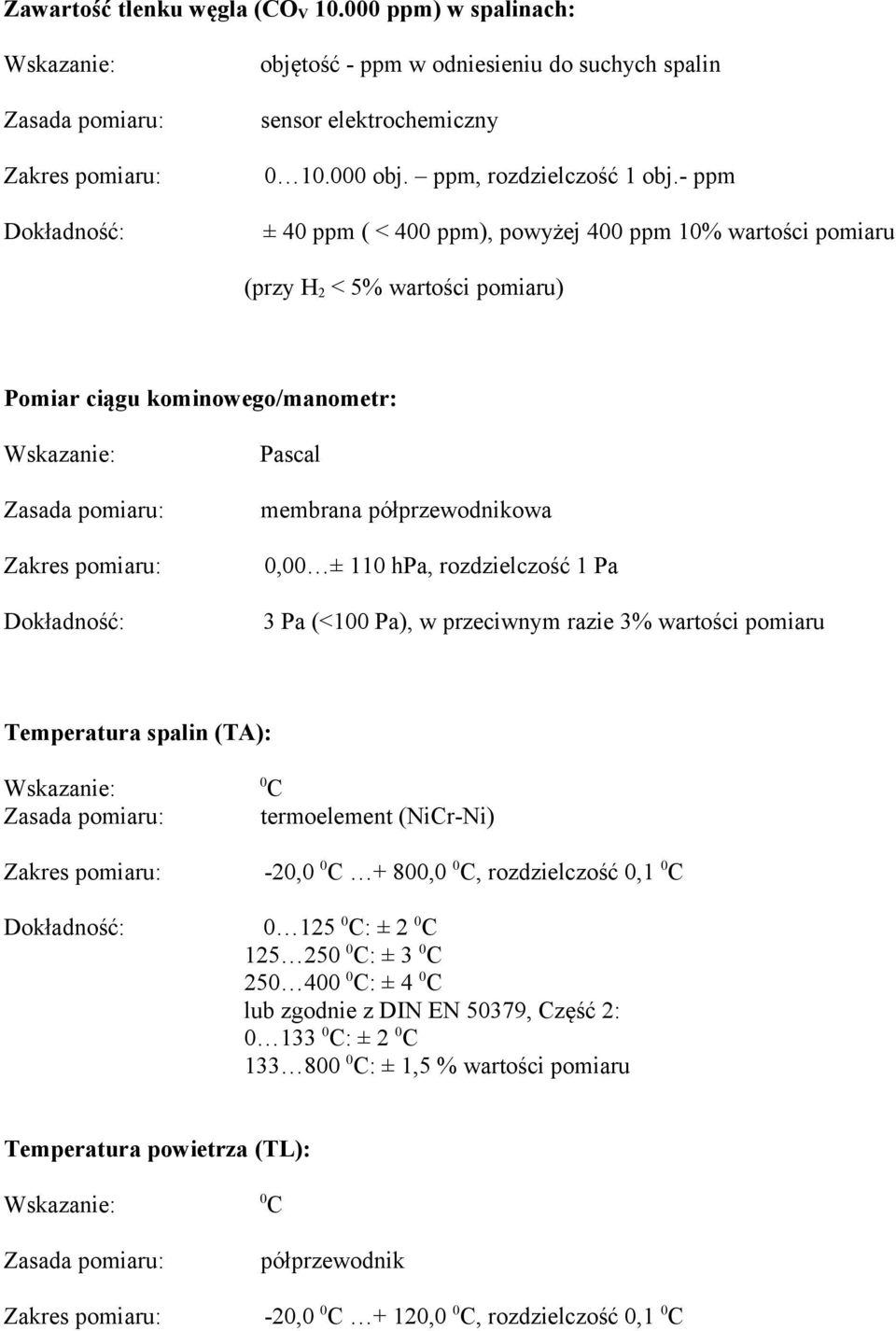

4 Zawartość tlenku węgla (CO V ppm) w spalinach: objętość - ppm w odniesieniu do suchych spalin sensor elektrochemiczny obj. ppm, rozdzielczość 1 obj.- ppm ± 40 ppm ( < 400 ppm), powyżej 400 ppm 10% wartości pomiaru (przy H 2 < 5% wartości pomiaru) Pomiar ciągu kominowego/manometr: Pascal membrana półprzewodnikowa 0,00 ± 110 hpa, rozdzielczość 1 Pa 3 Pa (<100 Pa), w przeciwnym razie 3% wartości pomiaru Temperatura spalin (TA): 0 C termoelement (NiCr-Ni) -20,0 0 C + 800,0 0 C, rozdzielczość 0,1 0 C C: ± 2 0 C C: ± 3 0 C C: ± 4 0 C lub zgodnie z DIN EN 50379, Część 2: C: ± 2 0 C C: ± 1,5 % wartości pomiaru Temperatura powietrza (TL): 0 C półprzewodnik -20,0 0 C + 120,0 0 C, rozdzielczość 0,1 0 C

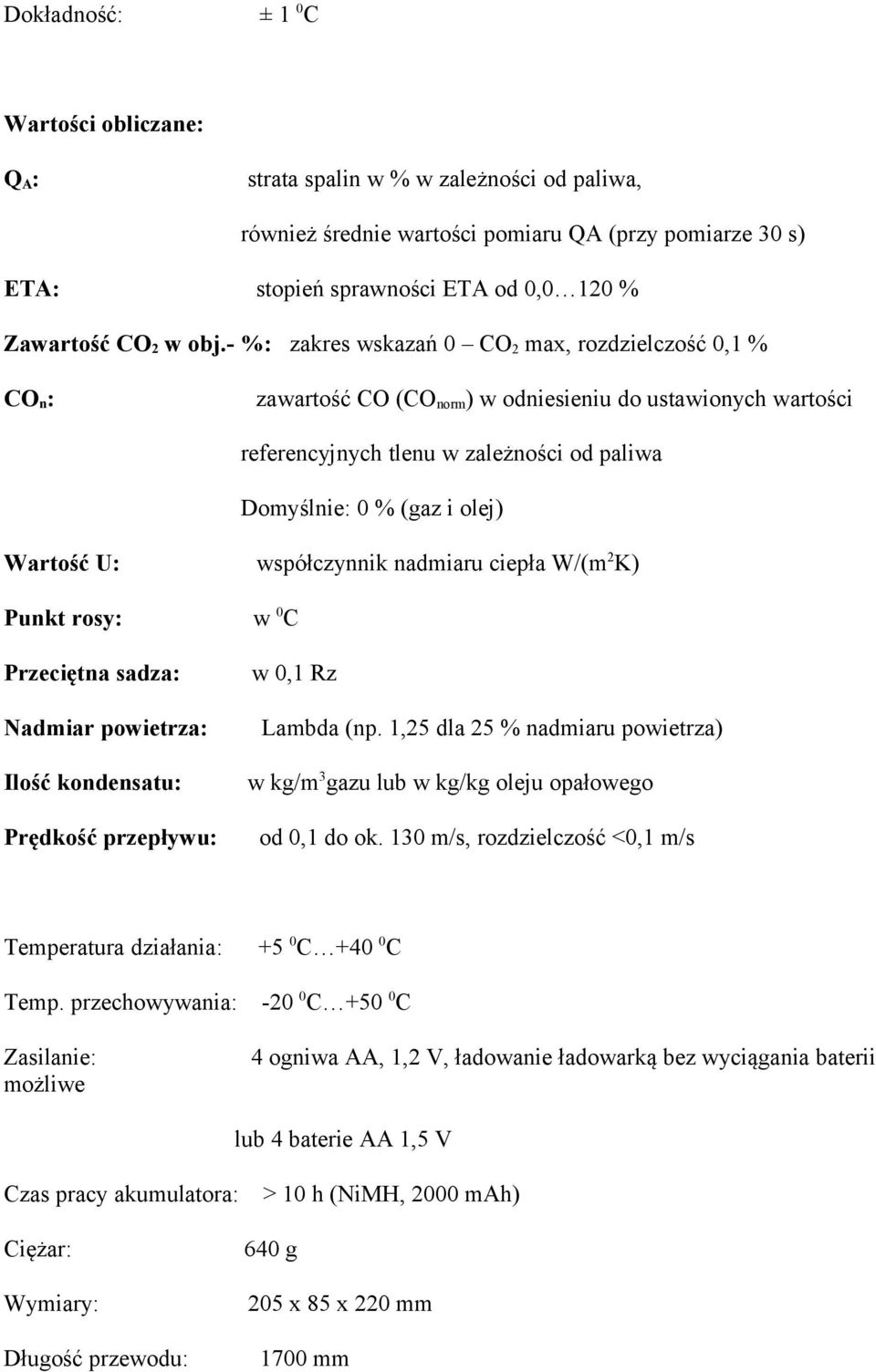

5 ± 1 0 C Wartości obliczane: Q A : strata spalin w % w zależności od paliwa, również średnie wartości pomiaru QA (przy pomiarze 30 s) ETA: stopień sprawności ETA od 0,0 120 % Zawartość CO 2 w obj.- %: zakres wskazań 0 CO 2 max, rozdzielczość 0,1 % CO n : zawartość CO (CO norm ) w odniesieniu do ustawionych wartości referencyjnych tlenu w zależności od paliwa Domyślnie: 0 % (gaz i olej) Wartość U: współczynnik nadmiaru ciepła W/(m 2 K) Punkt rosy: Przeciętna sadza: Nadmiar powietrza: Ilość kondensatu: Prędkość przepływu: w 0 C w 0,1 Rz Lambda (np. 1,25 dla 25 % nadmiaru powietrza) w kg/m 3 gazu lub w kg/kg oleju opałowego od 0,1 do ok. 130 m/s, rozdzielczość <0,1 m/s Temperatura działania: +5 0 C C Temp. przechowywania: C C Zasilanie: możliwe 4 ogniwa AA, 1,2 V, ładowanie ładowarką bez wyciągania baterii lub 4 baterie AA 1,5 V Czas pracy akumulatora: > 10 h (NiMH, 2000 mah) Ciężar: Wymiary: Długość przewodu: 640 g 205 x 85 x 220 mm 1700 mm

6 92.1 Analizator spalin Wöhler A 400 ihc z sondą na przewodzie 1,7 m Najnowszy analizator spalin firmy Wöhler z sondą na przewodzie 1,7m, kolorowym wyświetlaczem i menu w języku polskim. Wbudowany asystent regulacji ułatwia poprawną regulację palnika. Wszechstronne urządzenie, za pomocą którego można wykonać wszystkie czynności podczas prac serwisowych urządzeń grzewczych. Opis produktu W skład zestawu wchodzą: - analizator spalin z sondą na przewodzie 1,7 m - sensor CO ppm - ładowarka - akumulatory (możliwość pracy także na bateriach typu AA) - wytrzymała walizka dwustrefowa - menu w j. polskim Zapewnia dokładne pomiary O 2, CO 2, temperatury spalin, powietrza spalania, ciągu kominowego oraz CO w otoczeniu.

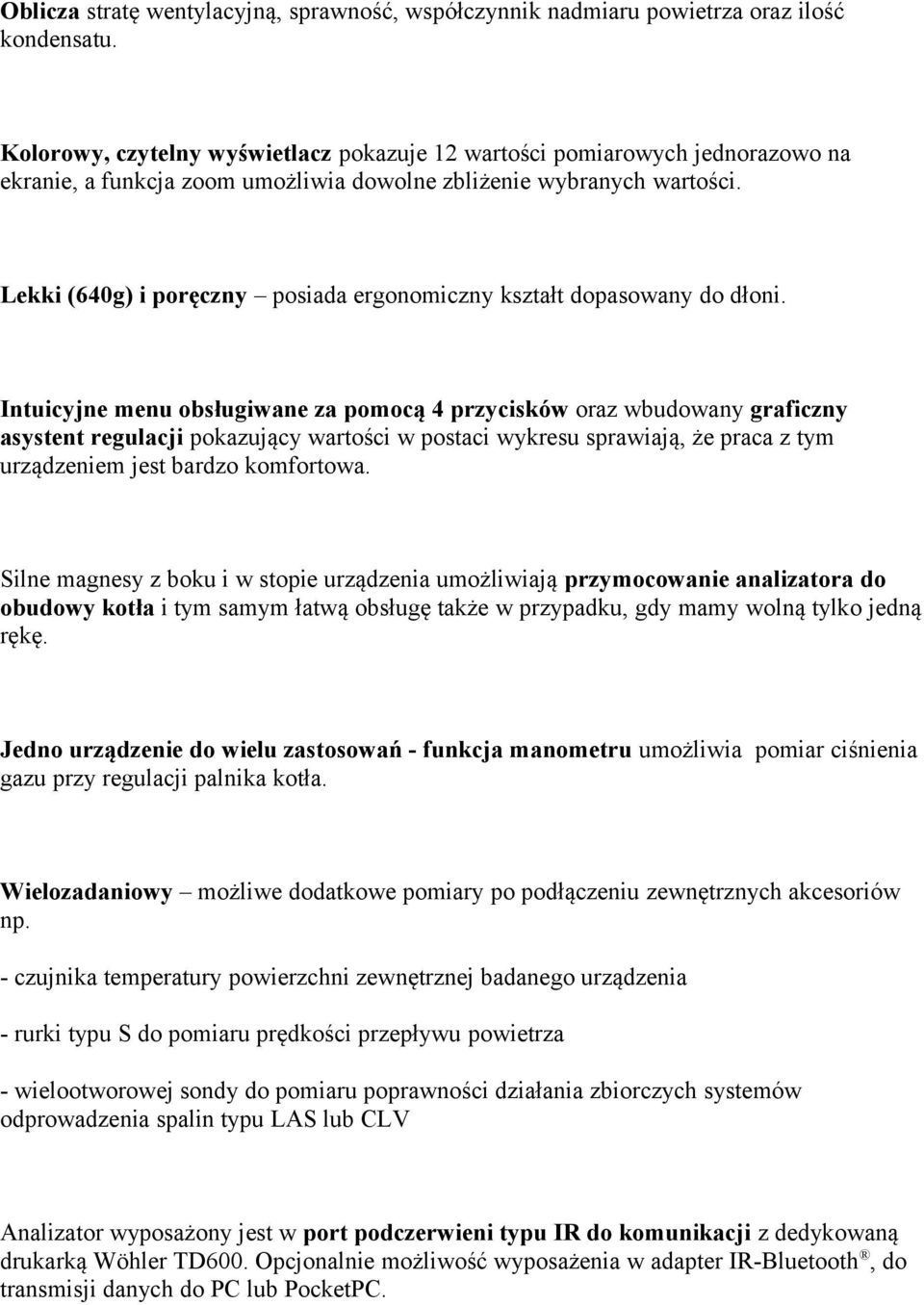

7 Oblicza stratę wentylacyjną, sprawność, współczynnik nadmiaru powietrza oraz ilość kondensatu. Kolorowy, czytelny wyświetlacz pokazuje 12 wartości pomiarowych jednorazowo na ekranie, a funkcja zoom umożliwia dowolne zbliżenie wybranych wartości. Lekki (640g) i poręczny posiada ergonomiczny kształt dopasowany do dłoni. Intuicyjne menu obsługiwane za pomocą 4 przycisków oraz wbudowany graficzny asystent regulacji pokazujący wartości w postaci wykresu sprawiają, że praca z tym urządzeniem jest bardzo komfortowa. Silne magnesy z boku i w stopie urządzenia umożliwiają przymocowanie analizatora do obudowy kotła i tym samym łatwą obsługę także w przypadku, gdy mamy wolną tylko jedną rękę. Jedno urządzenie do wielu zastosowań - funkcja manometru umożliwia pomiar ciśnienia gazu przy regulacji palnika kotła. Wielozadaniowy możliwe dodatkowe pomiary po podłączeniu zewnętrznych akcesoriów np. - czujnika temperatury powierzchni zewnętrznej badanego urządzenia - rurki typu S do pomiaru prędkości przepływu powietrza - wielootworowej sondy do pomiaru poprawności działania zbiorczych systemów odprowadzenia spalin typu LAS lub CLV Analizator wyposażony jest w port podczerwieni typu IR do komunikacji z dedykowaną drukarką Wöhler TD600. Opcjonalnie możliwość wyposażenia w adapter IR-Bluetooth, do transmisji danych do PC lub PocketPC.

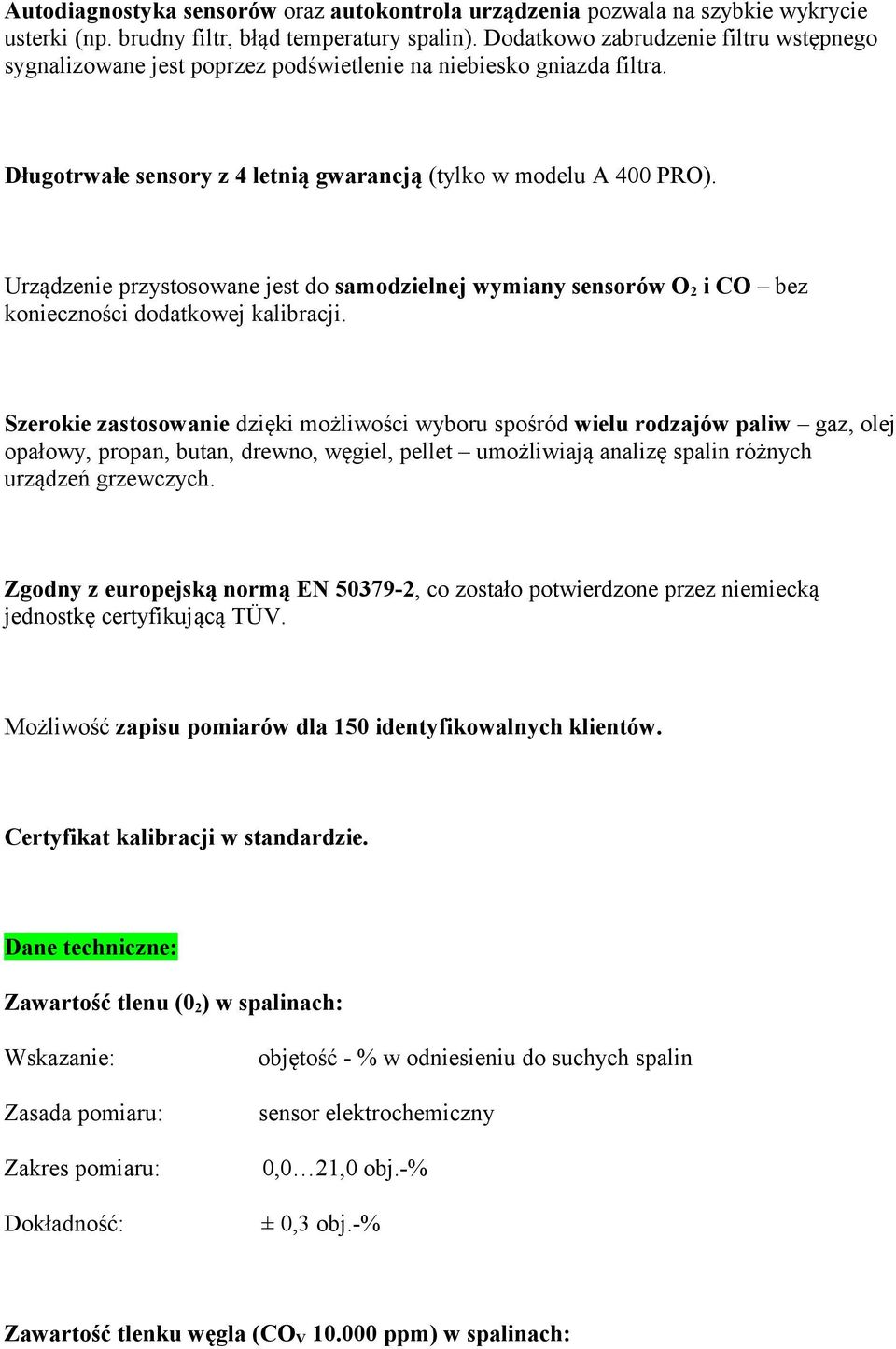

8 Autodiagnostyka sensorów oraz autokontrola urządzenia pozwala na szybkie wykrycie usterki (np. brudny filtr, błąd temperatury spalin). Dodatkowo zabrudzenie filtru wstępnego sygnalizowane jest poprzez podświetlenie na niebiesko gniazda filtra. Długotrwałe sensory z 4 letnią gwarancją (tylko w modelu A 400 PRO). Urządzenie przystosowane jest do samodzielnej wymiany sensorów O 2 i CO bez konieczności dodatkowej kalibracji. Szerokie zastosowanie dzięki możliwości wyboru spośród wielu rodzajów paliw gaz, olej opałowy, propan, butan, drewno, węgiel, pellet umożliwiają analizę spalin różnych urządzeń grzewczych. Zgodny z europejską normą EN , co zostało potwierdzone przez niemiecką jednostkę certyfikującą TÜV. Możliwość zapisu pomiarów dla 150 identyfikowalnych klientów. Certyfikat kalibracji w standardzie. Dane techniczne: Zawartość tlenu (0 2 ) w spalinach: objętość - % w odniesieniu do suchych spalin sensor elektrochemiczny 0,0 21,0 obj.-% ± 0,3 obj.-% Zawartość tlenku węgla (CO V ppm) w spalinach:

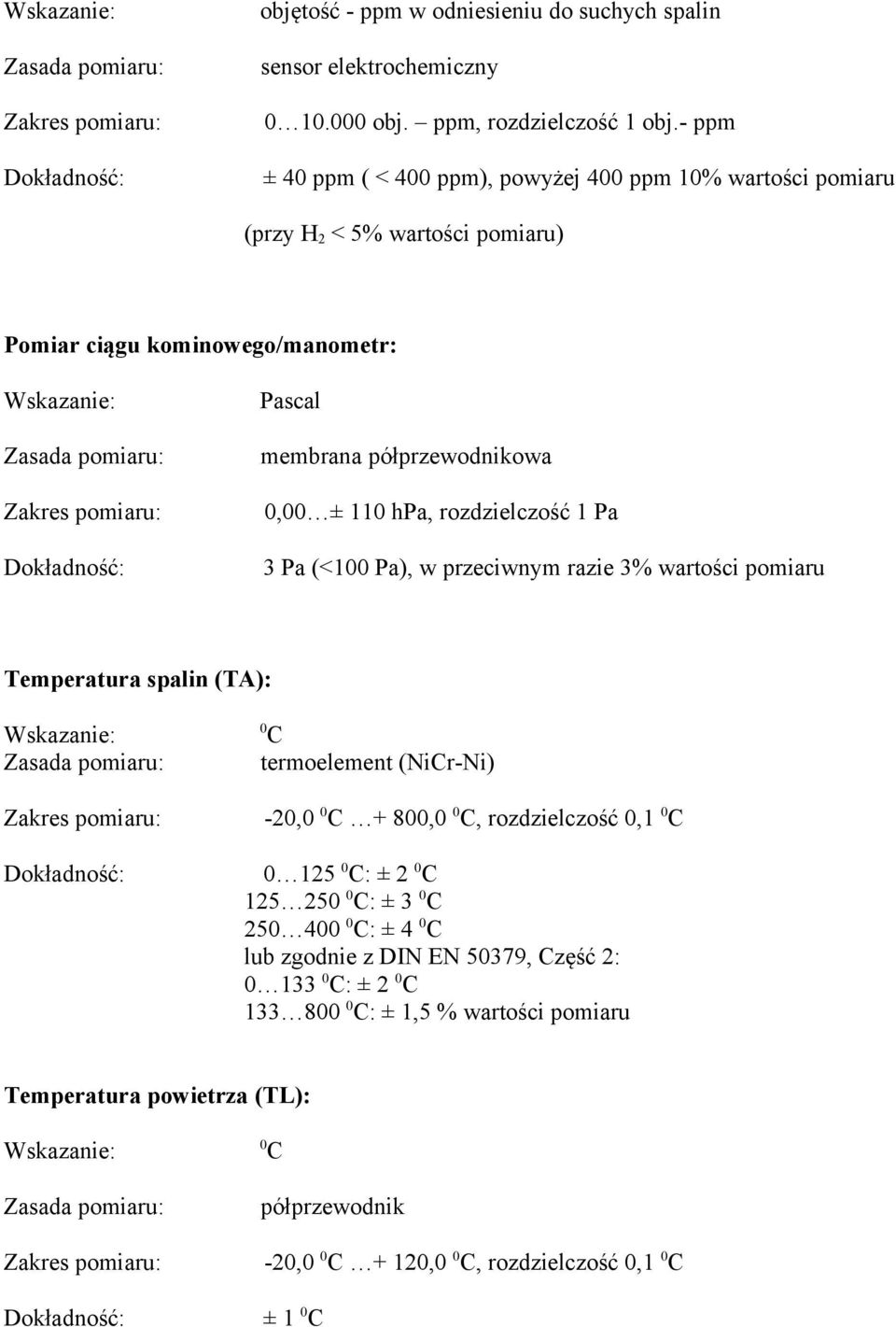

9 objętość - ppm w odniesieniu do suchych spalin sensor elektrochemiczny obj. ppm, rozdzielczość 1 obj.- ppm ± 40 ppm ( < 400 ppm), powyżej 400 ppm 10% wartości pomiaru (przy H 2 < 5% wartości pomiaru) Pomiar ciągu kominowego/manometr: Pascal membrana półprzewodnikowa 0,00 ± 110 hpa, rozdzielczość 1 Pa 3 Pa (<100 Pa), w przeciwnym razie 3% wartości pomiaru Temperatura spalin (TA): 0 C termoelement (NiCr-Ni) -20,0 0 C + 800,0 0 C, rozdzielczość 0,1 0 C C: ± 2 0 C C: ± 3 0 C C: ± 4 0 C lub zgodnie z DIN EN 50379, Część 2: C: ± 2 0 C C: ± 1,5 % wartości pomiaru Temperatura powietrza (TL): 0 C półprzewodnik -20,0 0 C + 120,0 0 C, rozdzielczość 0,1 0 C ± 1 0 C

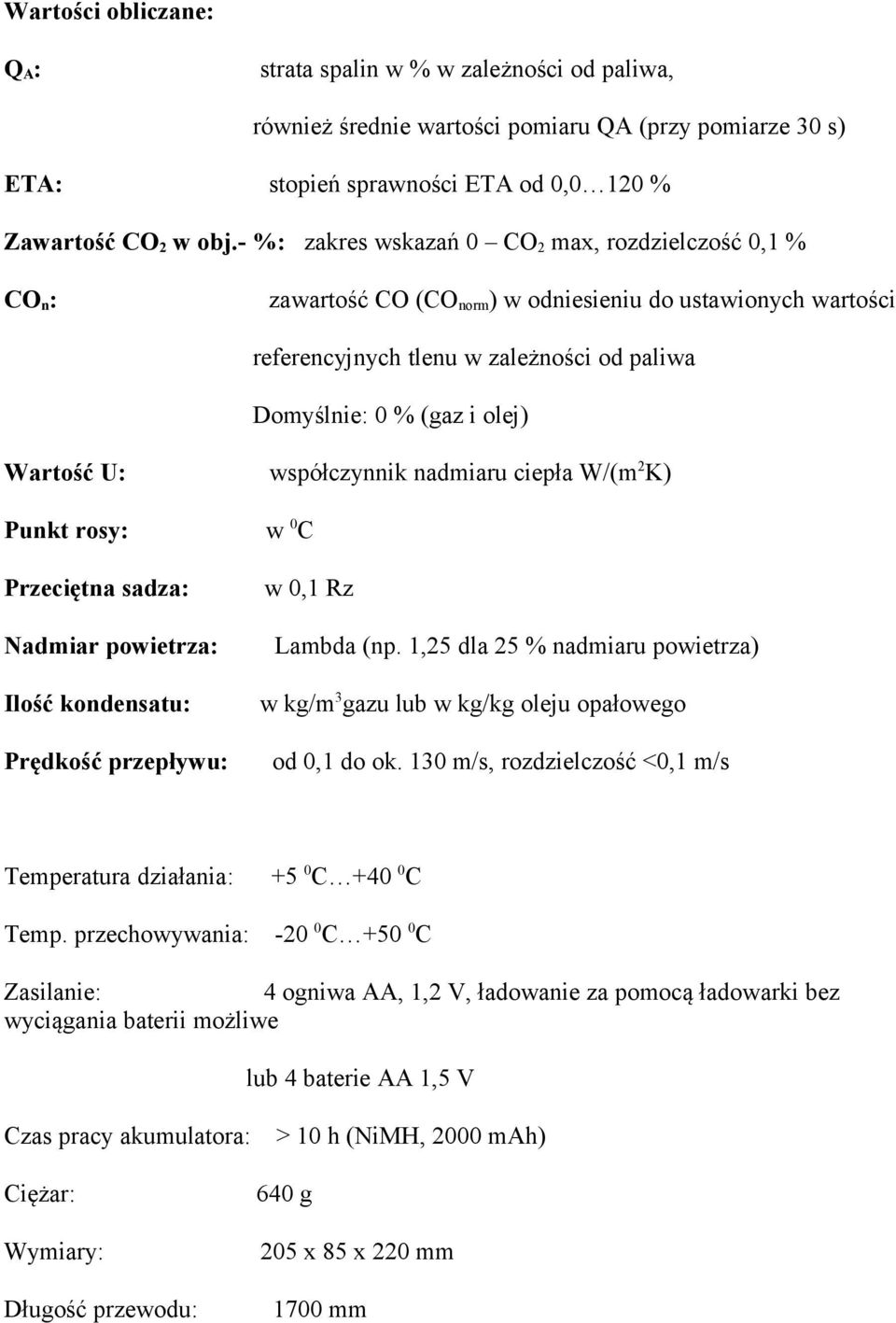

10 Wartości obliczane: Q A : strata spalin w % w zależności od paliwa, również średnie wartości pomiaru QA (przy pomiarze 30 s) ETA: stopień sprawności ETA od 0,0 120 % Zawartość CO 2 w obj.- %: zakres wskazań 0 CO 2 max, rozdzielczość 0,1 % CO n : zawartość CO (CO norm ) w odniesieniu do ustawionych wartości referencyjnych tlenu w zależności od paliwa Domyślnie: 0 % (gaz i olej) Wartość U: współczynnik nadmiaru ciepła W/(m 2 K) Punkt rosy: Przeciętna sadza: Nadmiar powietrza: Ilość kondensatu: Prędkość przepływu: w 0 C w 0,1 Rz Lambda (np. 1,25 dla 25 % nadmiaru powietrza) w kg/m 3 gazu lub w kg/kg oleju opałowego od 0,1 do ok. 130 m/s, rozdzielczość <0,1 m/s Temperatura działania: +5 0 C C Temp. przechowywania: C C Zasilanie: 4 ogniwa AA, 1,2 V, ładowanie za pomocą ładowarki bez wyciągania baterii możliwe lub 4 baterie AA 1,5 V Czas pracy akumulatora: > 10 h (NiMH, 2000 mah) Ciężar: Wymiary: Długość przewodu: 640 g 205 x 85 x 220 mm 1700 mm

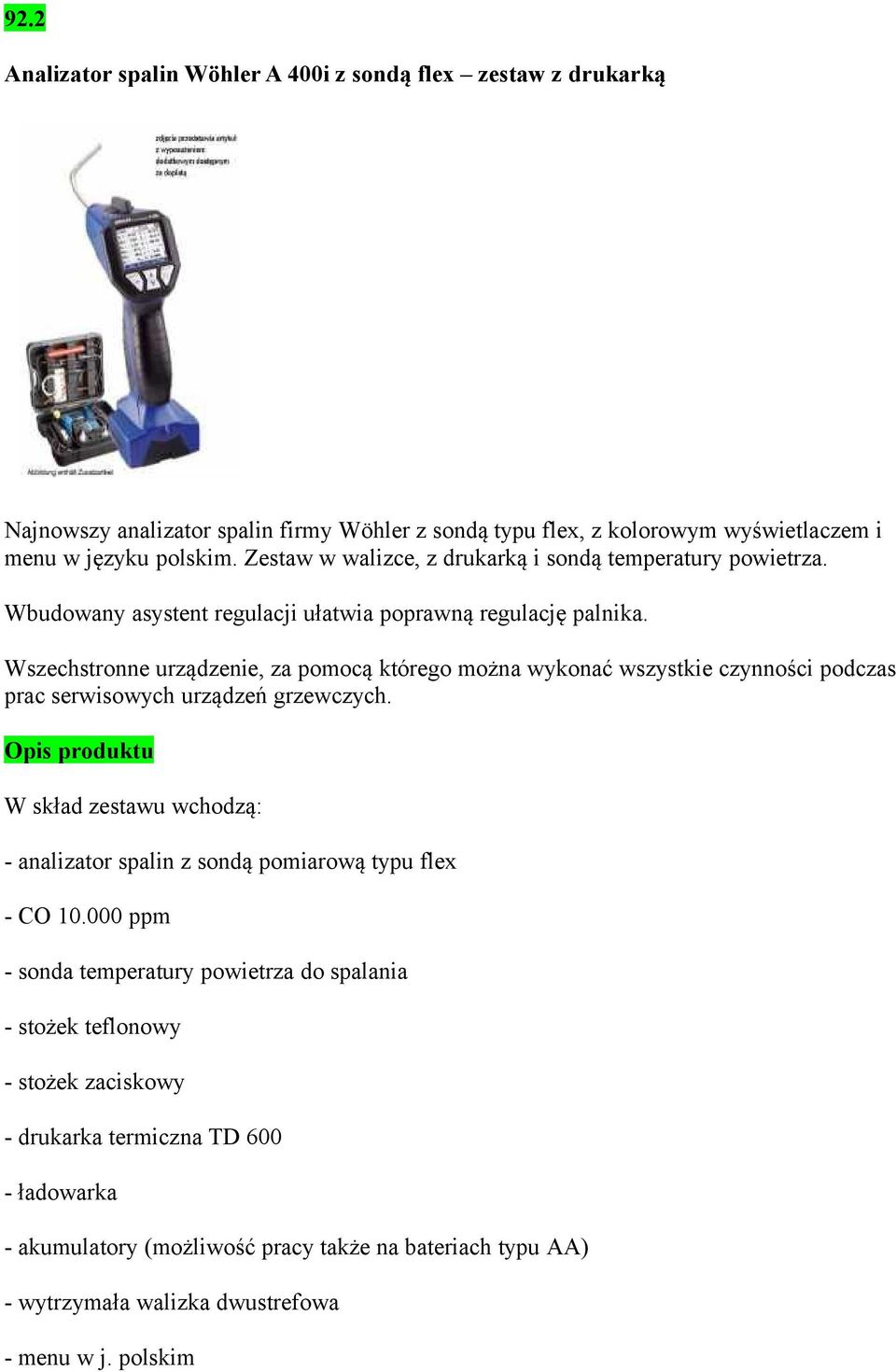

11 92.2 Analizator spalin Wöhler A 400i z sondą flex zestaw z drukarką Najnowszy analizator spalin firmy Wöhler z sondą typu flex, z kolorowym wyświetlaczem i menu w języku polskim. Zestaw w walizce, z drukarką i sondą temperatury powietrza. Wbudowany asystent regulacji ułatwia poprawną regulację palnika. Wszechstronne urządzenie, za pomocą którego można wykonać wszystkie czynności podczas prac serwisowych urządzeń grzewczych. Opis produktu W skład zestawu wchodzą: - analizator spalin z sondą pomiarową typu flex - CO ppm - sonda temperatury powietrza do spalania - stożek teflonowy - stożek zaciskowy - drukarka termiczna TD ładowarka - akumulatory (możliwość pracy także na bateriach typu AA) - wytrzymała walizka dwustrefowa - menu w j. polskim

12 Zapewnia dokładne pomiary O 2, CO 2, temperatury spalin, powietrza spalania, ciągu kominowego oraz CO w otoczeniu. Oblicza stratę wentylacyjną, sprawność, współczynnik nadmiaru powietrza oraz ilość kondensatu. Kolorowy, czytelny wyświetlacz pokazuje 12 wartości pomiarowych jednorazowo na ekranie, a funkcja zoom umożliwia dowolne zbliżenie wybranych wartości. Lekki (640g) i poręczny posiada ergonomiczny kształt dopasowany do dłoni. Intuicyjne menu obsługiwane za pomocą 4 przycisków oraz wbudowany graficzny asystent regulacji pokazujący wartości w postaci wykresu sprawiają, że praca z tym urządzeniem jest bardzo komfortowa. Silne magnesy z boku i w stopie urządzenia umożliwiają przymocowanie analizatora do obudowy kotła i tym samym łatwą obsługę także w przypadku, gdy mamy wolną tylko jedną rękę. Jedno urządzenie do wielu zastosowań - funkcja manometru umożliwia pomiar ciśnienia gazu przy regulacji palnika kotła. Wielozadaniowy możliwe dodatkowe pomiary po podłączeniu zewnętrznych akcesoriów np. - czujnika temperatury powierzchni zewnętrznej badanego urządzenia - rurki typu S do pomiaru prędkości przepływu powietrza - wielootworowej sondy do pomiaru poprawności działania zbiorczych systemów odprowadzenia spalin typu LAS lub CLV

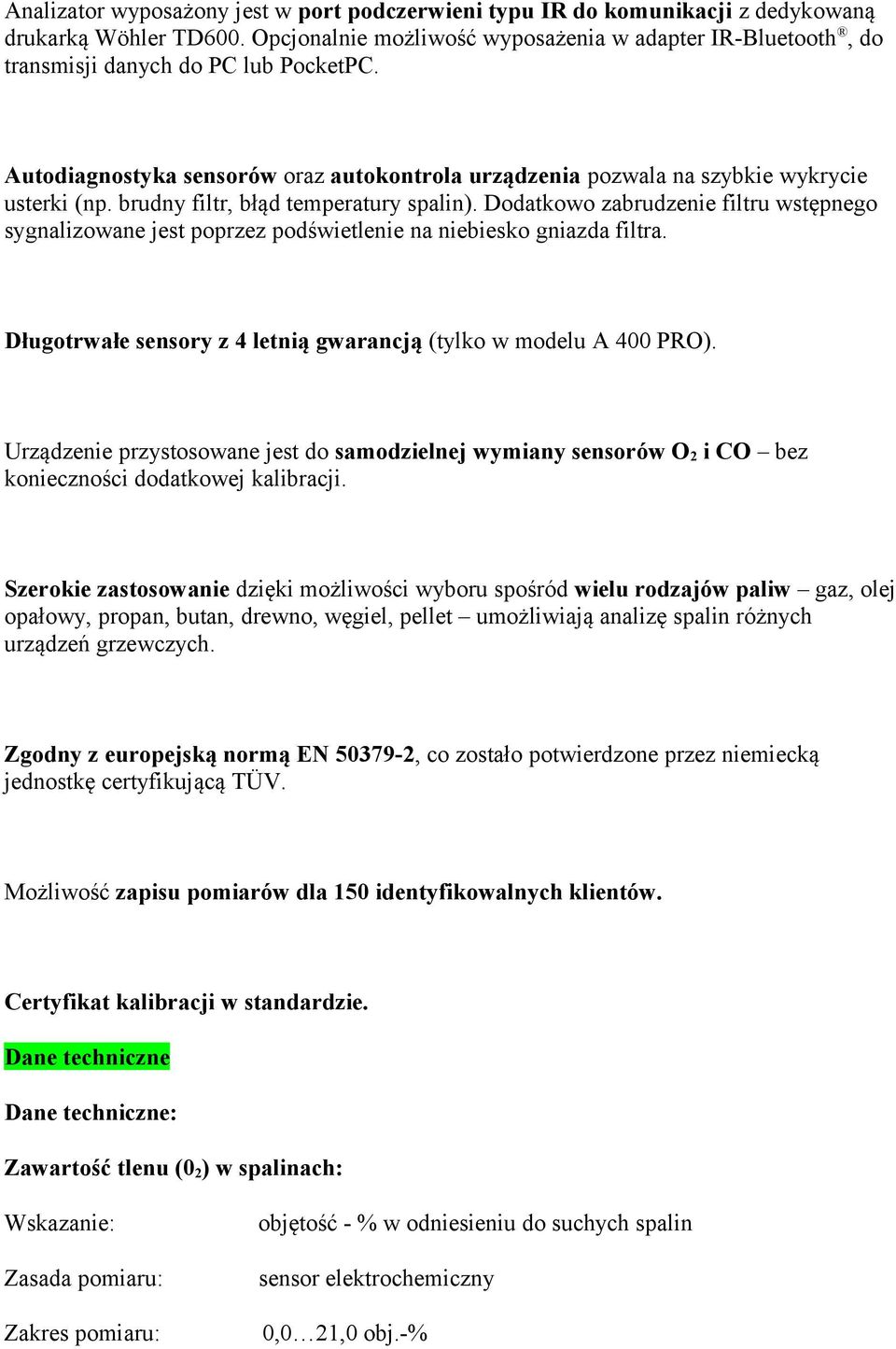

13 Analizator wyposażony jest w port podczerwieni typu IR do komunikacji z dedykowaną drukarką Wöhler TD600. Opcjonalnie możliwość wyposażenia w adapter IR-Bluetooth, do transmisji danych do PC lub PocketPC. Autodiagnostyka sensorów oraz autokontrola urządzenia pozwala na szybkie wykrycie usterki (np. brudny filtr, błąd temperatury spalin). Dodatkowo zabrudzenie filtru wstępnego sygnalizowane jest poprzez podświetlenie na niebiesko gniazda filtra. Długotrwałe sensory z 4 letnią gwarancją (tylko w modelu A 400 PRO). Urządzenie przystosowane jest do samodzielnej wymiany sensorów O 2 i CO bez konieczności dodatkowej kalibracji. Szerokie zastosowanie dzięki możliwości wyboru spośród wielu rodzajów paliw gaz, olej opałowy, propan, butan, drewno, węgiel, pellet umożliwiają analizę spalin różnych urządzeń grzewczych. Zgodny z europejską normą EN , co zostało potwierdzone przez niemiecką jednostkę certyfikującą TÜV. Możliwość zapisu pomiarów dla 150 identyfikowalnych klientów. Certyfikat kalibracji w standardzie. Dane techniczne Dane techniczne: Zawartość tlenu (0 2 ) w spalinach: objętość - % w odniesieniu do suchych spalin sensor elektrochemiczny 0,0 21,0 obj.-%

14 ± 0,3 obj.-% Zawartość tlenku węgla (CO V ppm) w spalinach: objętość - ppm w odniesieniu do suchych spalin sensor elektrochemiczny obj. ppm, rozdzielczość 1 obj.- ppm ± 40 ppm ( < 400 ppm), powyżej 400 ppm 10% wartości pomiaru (przy H 2 < 5% wartości pomiaru) Pomiar ciągu kominowego/manometr: Pascal membrana półprzewodnikowa 0,00 ± 110 hpa, rozdzielczość 1 Pa 3 Pa (<100 Pa), w przeciwnym razie 3% wartości pomiaru Temperatura spalin (TA): 0 C termoelement (NiCr-Ni) -20,0 0 C + 800,0 0 C, rozdzielczość 0,1 0 C C: ± 2 0 C C: ± 3 0 C C: ± 4 0 C lub zgodnie z DIN EN 50379, Część 2: C: ± 2 0 C C: ± 1,5 % wartości pomiaru Temperatura powietrza (TL): 0 C półprzewodnik

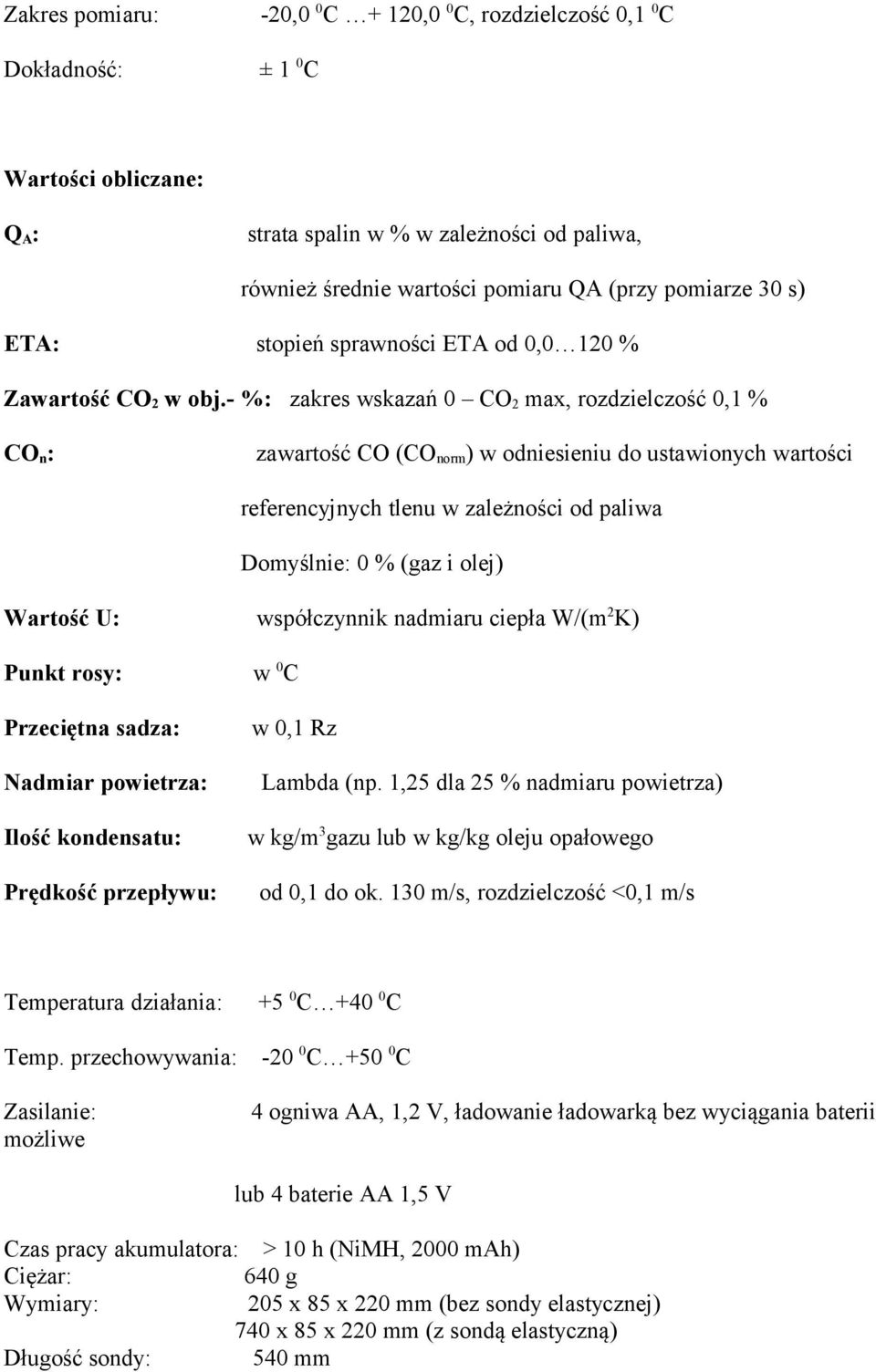

15 -20,0 0 C + 120,0 0 C, rozdzielczość 0,1 0 C ± 1 0 C Wartości obliczane: Q A : strata spalin w % w zależności od paliwa, również średnie wartości pomiaru QA (przy pomiarze 30 s) ETA: stopień sprawności ETA od 0,0 120 % Zawartość CO 2 w obj.- %: zakres wskazań 0 CO 2 max, rozdzielczość 0,1 % CO n : zawartość CO (CO norm ) w odniesieniu do ustawionych wartości referencyjnych tlenu w zależności od paliwa Domyślnie: 0 % (gaz i olej) Wartość U: współczynnik nadmiaru ciepła W/(m 2 K) Punkt rosy: Przeciętna sadza: Nadmiar powietrza: Ilość kondensatu: Prędkość przepływu: w 0 C w 0,1 Rz Lambda (np. 1,25 dla 25 % nadmiaru powietrza) w kg/m 3 gazu lub w kg/kg oleju opałowego od 0,1 do ok. 130 m/s, rozdzielczość <0,1 m/s Temperatura działania: +5 0 C C Temp. przechowywania: C C Zasilanie: możliwe 4 ogniwa AA, 1,2 V, ładowanie ładowarką bez wyciągania baterii lub 4 baterie AA 1,5 V Czas pracy akumulatora: > 10 h (NiMH, 2000 mah) Ciężar: 640 g Wymiary: 205 x 85 x 220 mm (bez sondy elastycznej) 740 x 85 x 220 mm (z sondą elastyczną) Długość sondy: 540 mm

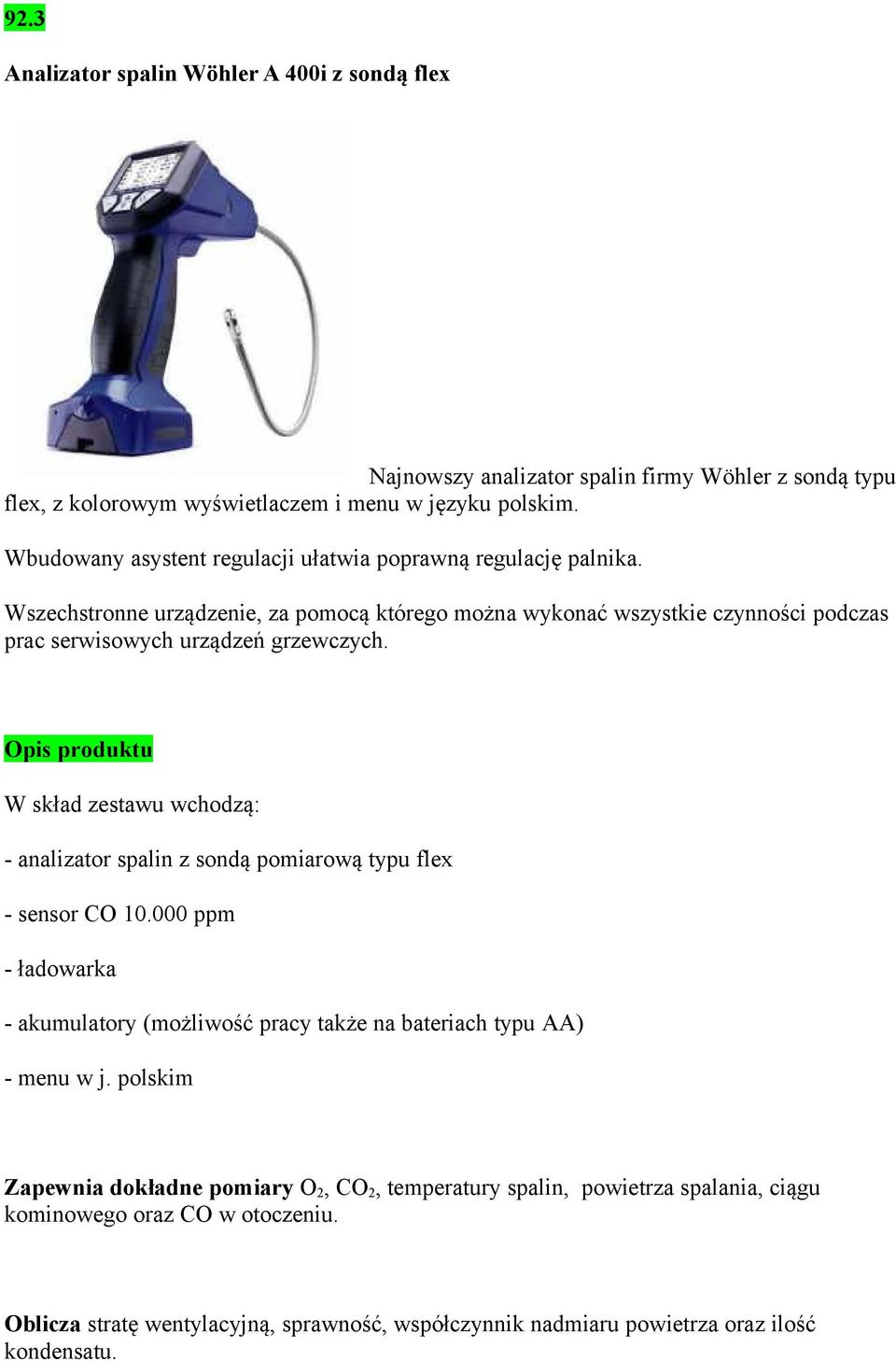

16 92.3 Analizator spalin Wöhler A 400i z sondą flex Najnowszy analizator spalin firmy Wöhler z sondą typu flex, z kolorowym wyświetlaczem i menu w języku polskim. Wbudowany asystent regulacji ułatwia poprawną regulację palnika. Wszechstronne urządzenie, za pomocą którego można wykonać wszystkie czynności podczas prac serwisowych urządzeń grzewczych. Opis produktu W skład zestawu wchodzą: - analizator spalin z sondą pomiarową typu flex - sensor CO ppm - ładowarka - akumulatory (możliwość pracy także na bateriach typu AA) - menu w j. polskim Zapewnia dokładne pomiary O 2, CO 2, temperatury spalin, powietrza spalania, ciągu kominowego oraz CO w otoczeniu. Oblicza stratę wentylacyjną, sprawność, współczynnik nadmiaru powietrza oraz ilość kondensatu.

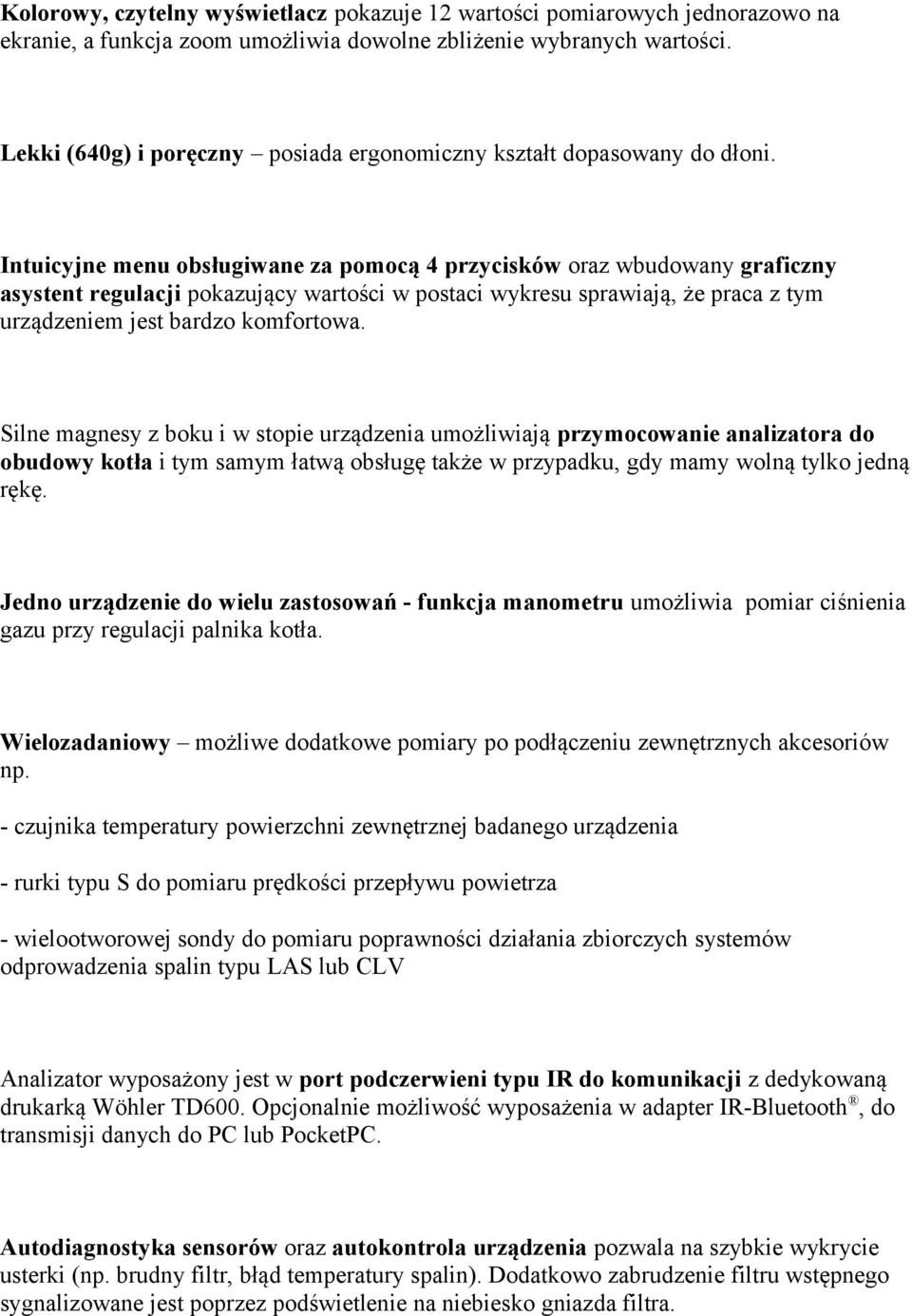

17 Kolorowy, czytelny wyświetlacz pokazuje 12 wartości pomiarowych jednorazowo na ekranie, a funkcja zoom umożliwia dowolne zbliżenie wybranych wartości. Lekki (640g) i poręczny posiada ergonomiczny kształt dopasowany do dłoni. Intuicyjne menu obsługiwane za pomocą 4 przycisków oraz wbudowany graficzny asystent regulacji pokazujący wartości w postaci wykresu sprawiają, że praca z tym urządzeniem jest bardzo komfortowa. Silne magnesy z boku i w stopie urządzenia umożliwiają przymocowanie analizatora do obudowy kotła i tym samym łatwą obsługę także w przypadku, gdy mamy wolną tylko jedną rękę. Jedno urządzenie do wielu zastosowań - funkcja manometru umożliwia pomiar ciśnienia gazu przy regulacji palnika kotła. Wielozadaniowy możliwe dodatkowe pomiary po podłączeniu zewnętrznych akcesoriów np. - czujnika temperatury powierzchni zewnętrznej badanego urządzenia - rurki typu S do pomiaru prędkości przepływu powietrza - wielootworowej sondy do pomiaru poprawności działania zbiorczych systemów odprowadzenia spalin typu LAS lub CLV Analizator wyposażony jest w port podczerwieni typu IR do komunikacji z dedykowaną drukarką Wöhler TD600. Opcjonalnie możliwość wyposażenia w adapter IR-Bluetooth, do transmisji danych do PC lub PocketPC. Autodiagnostyka sensorów oraz autokontrola urządzenia pozwala na szybkie wykrycie usterki (np. brudny filtr, błąd temperatury spalin). Dodatkowo zabrudzenie filtru wstępnego sygnalizowane jest poprzez podświetlenie na niebiesko gniazda filtra.

18 Długotrwałe sensory z 4 letnią gwarancją (tylko w modelu A 400 PRO). Urządzenie przystosowane jest do samodzielnej wymiany sensorów O 2 i CO bez konieczności dodatkowej kalibracji. Szerokie zastosowanie dzięki możliwości wyboru spośród wielu rodzajów paliw gaz, olej opałowy, propan, butan, drewno, węgiel, pellet umożliwiają analizę spalin różnych urządzeń grzewczych. Zgodny z europejską normą EN , co zostało potwierdzone przez niemiecką jednostkę certyfikującą TÜV. Możliwość zapisu pomiarów dla 150 identyfikowalnych klientów. Certyfikat kalibracji w standardzie. Dane techniczne Zawartość tlenu (0 2 ) w spalinach: objętość - % w odniesieniu do suchych spalin sensor elektrochemiczny 0,0 21,0 obj.-% ± 0,3 obj.-% Zawartość tlenku węgla (CO V ppm) w spalinach: objętość - ppm w odniesieniu do suchych spalin sensor elektrochemiczny obj. ppm, rozdzielczość 1 obj.- ppm

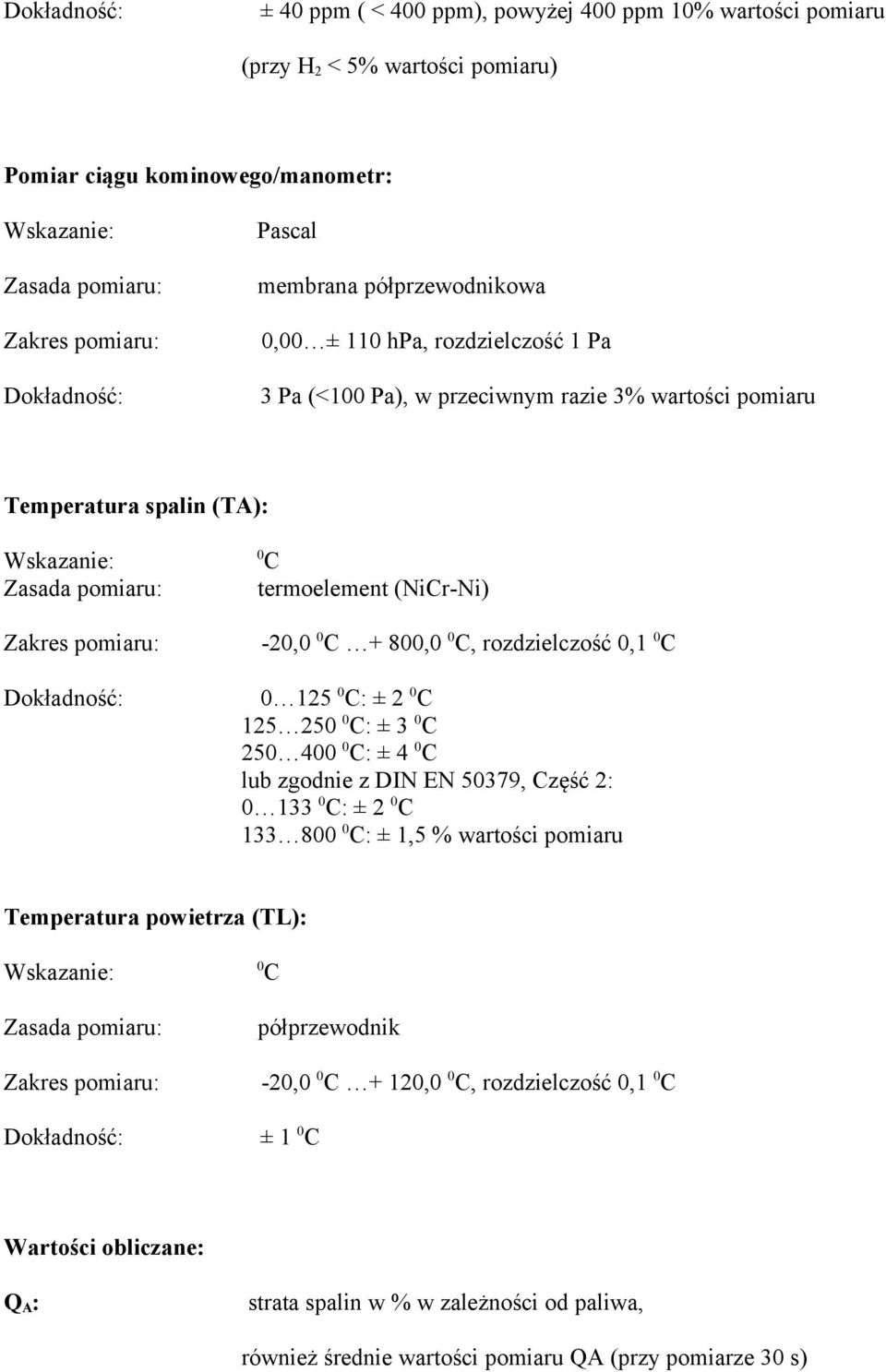

19 ± 40 ppm ( < 400 ppm), powyżej 400 ppm 10% wartości pomiaru (przy H 2 < 5% wartości pomiaru) Pomiar ciągu kominowego/manometr: Pascal membrana półprzewodnikowa 0,00 ± 110 hpa, rozdzielczość 1 Pa 3 Pa (<100 Pa), w przeciwnym razie 3% wartości pomiaru Temperatura spalin (TA): 0 C termoelement (NiCr-Ni) -20,0 0 C + 800,0 0 C, rozdzielczość 0,1 0 C C: ± 2 0 C C: ± 3 0 C C: ± 4 0 C lub zgodnie z DIN EN 50379, Część 2: C: ± 2 0 C C: ± 1,5 % wartości pomiaru Temperatura powietrza (TL): 0 C półprzewodnik -20,0 0 C + 120,0 0 C, rozdzielczość 0,1 0 C ± 1 0 C Wartości obliczane: Q A : strata spalin w % w zależności od paliwa, również średnie wartości pomiaru QA (przy pomiarze 30 s)

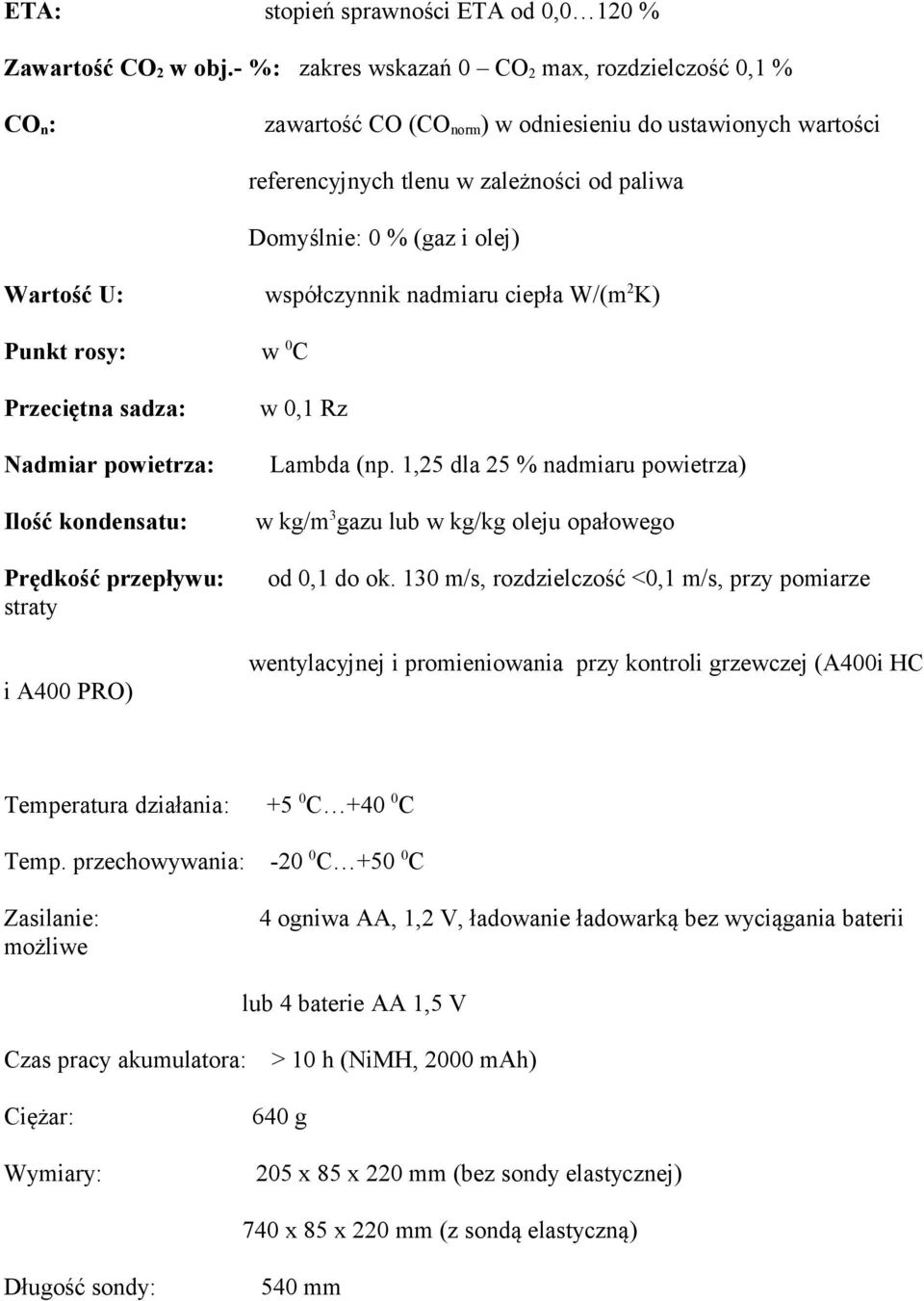

20 ETA: stopień sprawności ETA od 0,0 120 % Zawartość CO 2 w obj.- %: zakres wskazań 0 CO 2 max, rozdzielczość 0,1 % CO n : zawartość CO (CO norm ) w odniesieniu do ustawionych wartości referencyjnych tlenu w zależności od paliwa Domyślnie: 0 % (gaz i olej) Wartość U: współczynnik nadmiaru ciepła W/(m 2 K) Punkt rosy: Przeciętna sadza: Nadmiar powietrza: Ilość kondensatu: Prędkość przepływu: straty i A400 PRO) w 0 C w 0,1 Rz Lambda (np. 1,25 dla 25 % nadmiaru powietrza) w kg/m 3 gazu lub w kg/kg oleju opałowego od 0,1 do ok. 130 m/s, rozdzielczość <0,1 m/s, przy pomiarze wentylacyjnej i promieniowania przy kontroli grzewczej (A400i HC Temperatura działania: +5 0 C C Temp. przechowywania: C C Zasilanie: możliwe 4 ogniwa AA, 1,2 V, ładowanie ładowarką bez wyciągania baterii lub 4 baterie AA 1,5 V Czas pracy akumulatora: > 10 h (NiMH, 2000 mah) Ciężar: Wymiary: 640 g 205 x 85 x 220 mm (bez sondy elastycznej) 740 x 85 x 220 mm (z sondą elastyczną) Długość sondy: 540 mm
