FA300Ex. Przetworniki punktu rosy. Karta katalogowa FA300Ex

Transkrypt

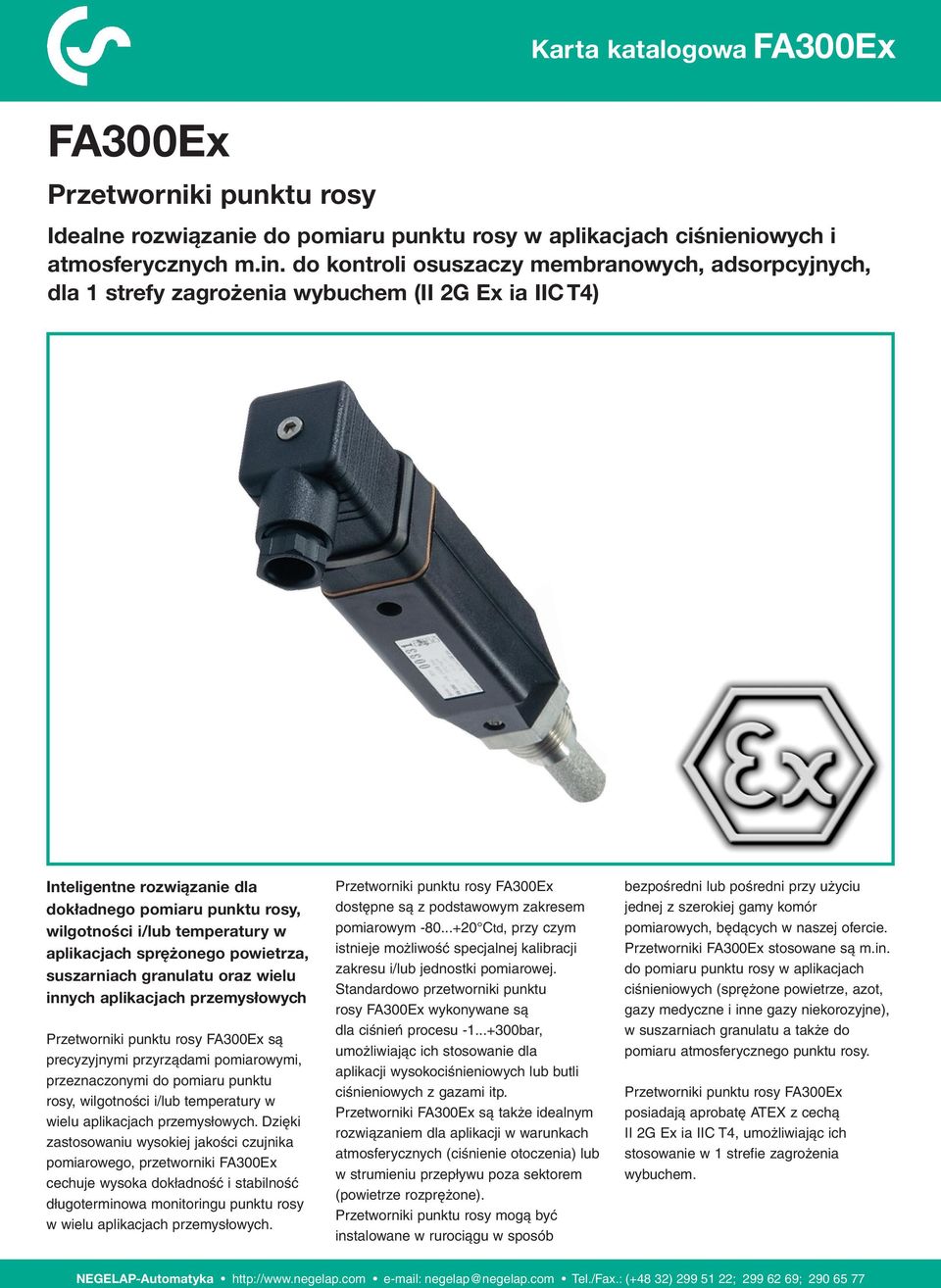

1 FA300Ex Przetworniki punktu rosy Idealne rozwiązanie do pomiaru punktu rosy w aplikacjach ciśnieniowych i atmosferycznych m.in. do kontroli osuszaczy membranowych, adsorpcyjnych, dla 1 strefy zagrożenia wybuchem (II 2G Ex ia IIC T4) Inteligentne rozwiązanie dla dokładnego pomiaru punktu rosy, wilgotności i/lub temperatury w aplikacjach sprężonego powietrza, suszarniach granulatu oraz wielu innych aplikacjach przemysłowych Przetworniki punktu rosy FA300Ex są precyzyjnymi przyrządami pomiarowymi, przeznaczonymi do pomiaru punktu rosy, wilgotności i/lub temperatury w wielu aplikacjach przemysłowych. Dzięki zastosowaniu wysokiej jakości czujnika pomiarowego, przetworniki FA300Ex cechuje wysoka dokładność i stabilność długoterminowa monitoringu punktu rosy w wielu aplikacjach przemysłowych. Przetworniki punktu rosy FA300Ex dostępne są z podstawowym zakresem pomiarowym Ctd, przy czym istnieje możliwość specjalnej kalibracji zakresu i/lub jednostki pomiarowej. Standardowo przetworniki punktu rosy FA300Ex wykonywane są dla ciśnień procesu bar, umożliwiając ich stosowanie dla aplikacji wysokociśnieniowych lub butli ciśnieniowych z gazami itp. Przetworniki FA300Ex są także idealnym rozwiązaniem dla aplikacji w warunkach atmosferycznych (ciśnienie otoczenia) lub w strumieniu przepływu poza sektorem (powietrze rozprężone). Przetworniki punktu rosy mogą być instalowane w rurociągu w sposób bezpośredni lub pośredni przy użyciu jednej z szerokiej gamy komór pomiarowych, będących w naszej ofercie. Przetworniki FA300Ex stosowane są m.in. do pomiaru punktu rosy w aplikacjach ciśnieniowych (sprężone powietrze, azot, gazy medyczne i inne gazy niekorozyjne), w suszarniach granulatu a także do pomiaru atmosferycznego punktu rosy. Przetworniki punktu rosy FA300Ex posiadają aprobatę ATEX z cechą II 2G Ex ia IIC T4, umożliwiając ich stosowanie w 1 strefie zagrożenia wybuchem.

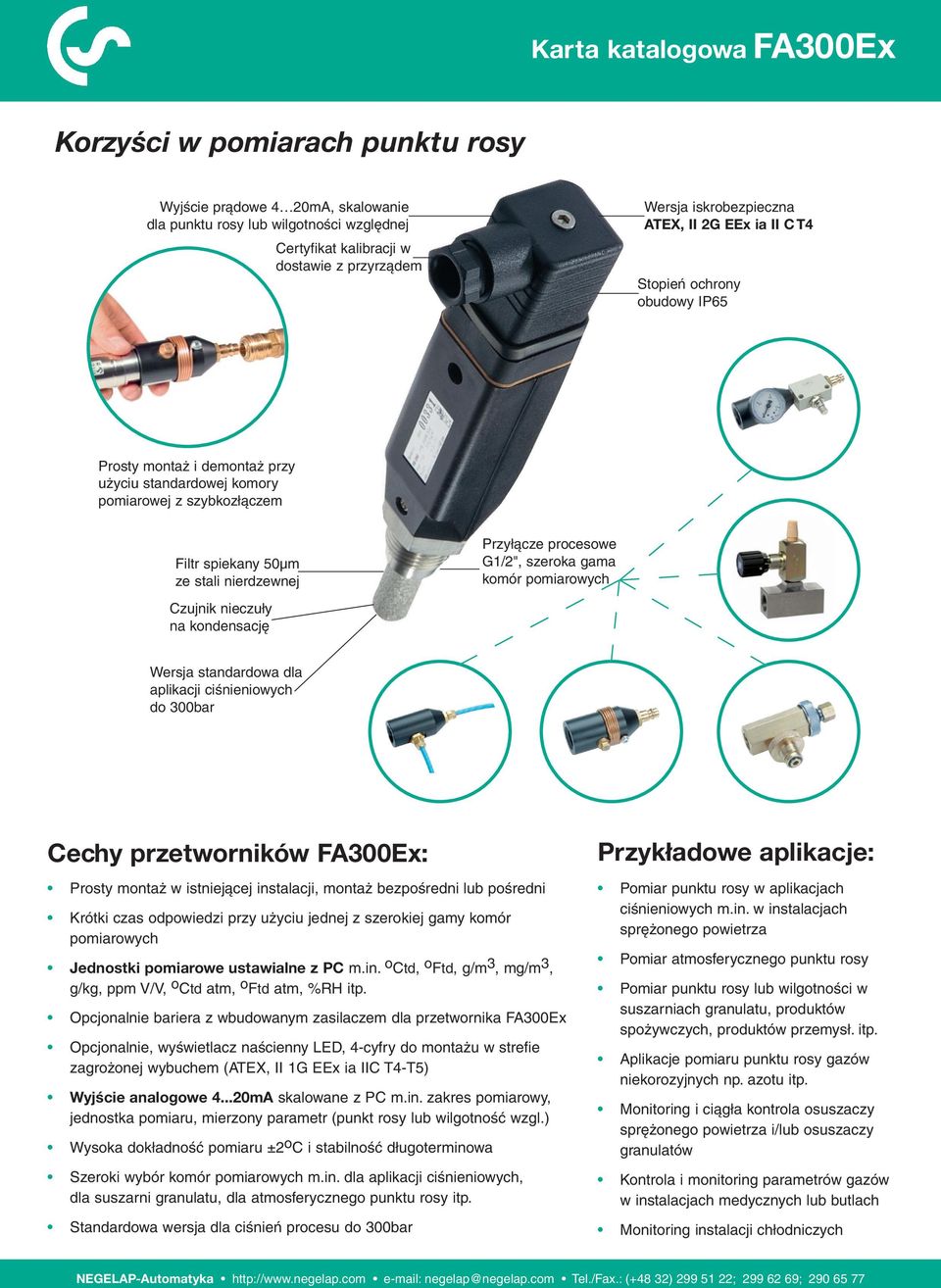

2 Korzyści w pomiarach punktu rosy Wyjście prądowe 4 20mA, skalowanie dla punktu rosy lub wilgotności względnej Certyfikat kalibracji w dostawie z przyrządem Wersja iskrobezpieczna ATEX, II 2G EEx ia II C T4 Stopień ochrony obudowy IP65 Prosty montaż i demontaż przy użyciu standardowej komory pomiarowej z szybkozłączem Filtr spiekany 50µm ze stali nierdzewnej Przyłącze procesowe G1/2", szeroka gama komór pomiarowych Czujnik nieczuły na kondensację Wersja standardowa dla aplikacji ciśnieniowych do 300bar Cechy przetworników FA300Ex: Prosty montaż w istniejącej instalacji, montaż bezpośredni lub pośredni Krótki czas odpowiedzi przy użyciu jednej z szerokiej gamy komór pomiarowych Jednostki pomiarowe ustawialne z PC m.in. o Ctd, o Ftd, g/m 3, mg/m 3, g/kg, ppm V/V, o Ctd atm, o Ftd atm, %RH itp. Opcjonalnie bariera z wbudowanym zasilaczem dla przetwornika FA300Ex Opcjonalnie, wyświetlacz naścienny LED, 4-cyfry do montażu w strefie zagrożonej wybuchem (ATEX, II 1G EEx ia IIC T4-T5) Wyjście analogowe mA skalowane z PC m.in. zakres pomiarowy, jednostka pomiaru, mierzony parametr (punkt rosy lub wilgotność wzgl.) Wysoka dokładność pomiaru ±2 o C i stabilność długoterminowa Szeroki wybór komór pomiarowych m.in. dla aplikacji ciśnieniowych, dla suszarni granulatu, dla atmosferycznego punktu rosy itp. Standardowa wersja dla ciśnień procesu do 300bar Przykładowe aplikacje: Pomiar punktu rosy w aplikacjach ciśnieniowych m.in. w instalacjach sprężonego powietrza Pomiar atmosferycznego punktu rosy Pomiar punktu rosy lub wilgotności w suszarniach granulatu, produktów spożywczych, produktów przemysł. itp. Aplikacje pomiaru punktu rosy gazów niekorozyjnych np. azotu itp. Monitoring i ciągła kontrola osuszaczy sprężonego powietrza i/lub osuszaczy granulatów Kontrola i monitoring parametrów gazów w instalacjach medycznych lub butlach Monitoring instalacji chłodniczych

3 Schemat podłączenia i przyrządy dodatkowe Obszar zagrożenia wybuchem Obszar bezpieczny PS1524 Zasilacz 24VDC DM700X (opcja) Zasilanie Wejście S2Ex-Z (opcja) Wyjście System nadrzędny np. sterownik PLC, rejestrator, miernik, regulator itp. Specyfikacja opcjonalnych przyrządów dla FA300Ex Model przyrządu S2Ex-Z (kod w zamówieniu ZS) DM700X (kod w zamówieniu DM) Opis Zasilacz-separator z obwodem wej. iskrobezpiecz. Miernik pętli prądowej, do montażu w strefie Wejście Typ wejścia mA z zasilaniem pętli 2-przew mA Dokładność przetwarz. 0,2% ±0,01% FS Wyświetlacz Wyświetlacz --- LED, czerwony, 4-cyfry, wys. 7,6mm Obsługa Obsługa / konfiguracja przyciski konfiguracyjne Wyjścia Wyjścia analogowe mA praca w pętli prądowej Obudowa Montaż obudowy montaż na szynie DIN montaż na ścianie lub konstrukcji Wymiary obudowy 22,5 x 99 x 114,5mm 108 x 85 x 70mm + przepusty kablowe Podłączenie elektryczne zaciski śrubowe 2 x przepusty kablowe / zaciski śrubowe Stopień ochrony IP20 IP67 Zasilanie Napięcie zasilania VDC, typ. 80mA z pętli prądowej, spadek napięcia <4V przy 20mA Aprobata Cecha ATEX, II 1GD EEx ia IIC (obwód wejściowy) ATEX, II 1G EEx ia IIC T4-T5 Inne opcje Sygnał wyjściowy mA, 0...5mA, V, 0...5V, 1...5V --- Obudowa do montażu naściennego; 1, 2 lub 3 obwody --- Linearyzacja liniowa, użytkownika, pierwiastkowa, X3/2, X5/2

4 Wymiary przetworników punktu rosy FA300Ex (wymiary w mm) Cable kabel max. max. 8 fi. 8mm Specyfikacja Zakre s pomiarowy Nastawa jednostek Ctd z PC (m.in. Ctd, Ftd, g/m 3, mg/m 3, g/kg, ppm V/V, %RH, Ctd atm itp.) Dokładność typowo ±0,5 C dla Ctd, ±2 C dla Ctd Ciśnienie procesu bar Wyświetlacz opcja rozdzielny wyświetlacz LED, naścienny, (ATEX, II 1G EEx ia IIC T4-T5) Konfiguracja / obsługa Temperatura procesu Wyjście analogowe Podłączenie elektryczne Interfejs Napięcie zasilania Obudowa elektroniki Filtr czujnika pomiarowego Przyłącze procesowe Aprobata Wymagane parametry obwodu zasilającego FA300Ex max. rezystancja pętli prądowej max. napięcie wejściowe max. prąd wejściowy max. moc wejściowa pełna konfiguracja z PC C (temp. otoczenia elektroniki C) mA, 2-przew. wtyczka DIN43650 z dławikiem dla kabla max. fi. 8mm SDI VDC tworzywo polycarbonat filtr spiekany 50µm ze stali nierdzewnej G1/2", gwint zewnętrzny ATEX, II 2G EEx ia IIC T4 500 Ohm Ui = 30V Ii = 100mA Pi = 1W Zalecamy używanie zasilacza-separatora przetworników 2-przew. S2Ex-Z (z obwodem wejściowym iskrobezpiecznym). S2Ex-Z może być wykonany w obudowie listwowej (1 obwód) lub w obudowie naściennej (1, 2 lub 3 obwody).

5 Kod zamówienia FA300Ex Przetwornik punktu rosy w wersji iskrobezpiecznej (ATEX, II 2G Ex ia IIC T4) Zakres pomiarowy czujnika X zakres pomiarowy Ctd NS zakres pomiarowy niestandardowy Zasilacz-separator dla przetwornika punktu rosy X brak zasilacza-separatora (standard) ZS zasilacz-separator dla FA300Ex, montaż na szynie Zasilacz-separator zamawiany w komplecie umożliwia podłączenie jednego FA300Ex. Opcjonalnie dostępna wersja naścienna umożliwiająca podłączenie do trzech FA300Ex. Wyświetlacz rozdzielny X brak wyświetlacza (standard) DM wyświetlacz LED, czerwony, 4-cyfry; montaż w strefie (zasilany z pętli prądowej) Zakres pomiarowy i jednostka pomiaru X...XX podać wymaganą nastawę zakresu pomiarowego i jednostkę np Ctd STD pełny zakres przetwornika ( Ctd) FA300Ex / X / ZS / X / STD Przetworniki punktu rosy FA300Ex mogą być montowane bezpośrednio w aplikacjach, jednakże ze względu na krótszy czas odpowiedzi i większą pewność pomiaru zawsze zalecamy stosowanie odpowiedniej komory pomiarowej. Komory pomiarowe dla przetworników punktu rosy i sposób ich zamawiania są prezentowane na następnej stronie!!! Akcesoria opcjonalne Inne akcesoria Zestaw do konfiguracji czujników serii FA/VA (oprogramowanie, adapter USB, kable, zasilacz) Zasilacz-separator, obwód wejściowy iskrobezpieczny, montaż na szynie DIN, dla 1 przyrządu pomiarowego Zasilacz-separator, obwód wejściowy iskrobezpieczny, montaż naścienny, dla 1 przyrządu pomiarowego Zasilacz-separator, obwód wejściowy iskrobezpieczny, montaż naścienny, dla 2 przyrządów pomiarowych Zasilacz-separator, obwód wejściowy iskrobezpieczny, montaż naścienny, dla 3 przyrządów pomiarowych Mufa do spawania w rurociąg (gwint wewn. G1/2"), materiał stal węglowa (SW) lub stal nierdzewna (SS) Uwagi: Przyrządy S2Ex-Z mogą być wykonane z wyjściem mA (standard), mA, 0...5mA, 0...5V, V lub 1...5V Precyzyjna kalibracja i zestawy do kalibracji Precyzyjna kalibracja z certyfikatem ISO dla wartości -40 Ctd (opcjonalnie dodatkowe punkty kalibracji) Precyzyjna kalibracja z certyfikatem ISO dla wartości 0 Ctd i 10 Ctd Zestaw do okresowej kontroli i kalibracji przetworników punktu rosy, wartość referencyjna 11,3%RH Zestaw do okresowej kontroli i kalibracji przetworników punktu rosy, wartość referencyjna 33%RH Zestaw do okresowej kontroli i kalibracji przetworników punktu rosy, wartość referencyjna 75,3%RH Kod zamów. KONF-KIT S2Ex-Z-L1 S2Ex-Z-P1 S2Ex-Z-P2 S2Ex-Z-P3 MF1-...-SPAW KAL.40-ISO KAL.010-ISO KAL.11-SET KAL.33-SET KAL.75-SET Zestaw do konfiguracji przyrządów serii FA/VA z PC Opcjonalny certyfikat precyzyjnej kalibracji
