WYŚWIETLACZE, ALARMY, TIMERY, LICZNIKI

Transkrypt

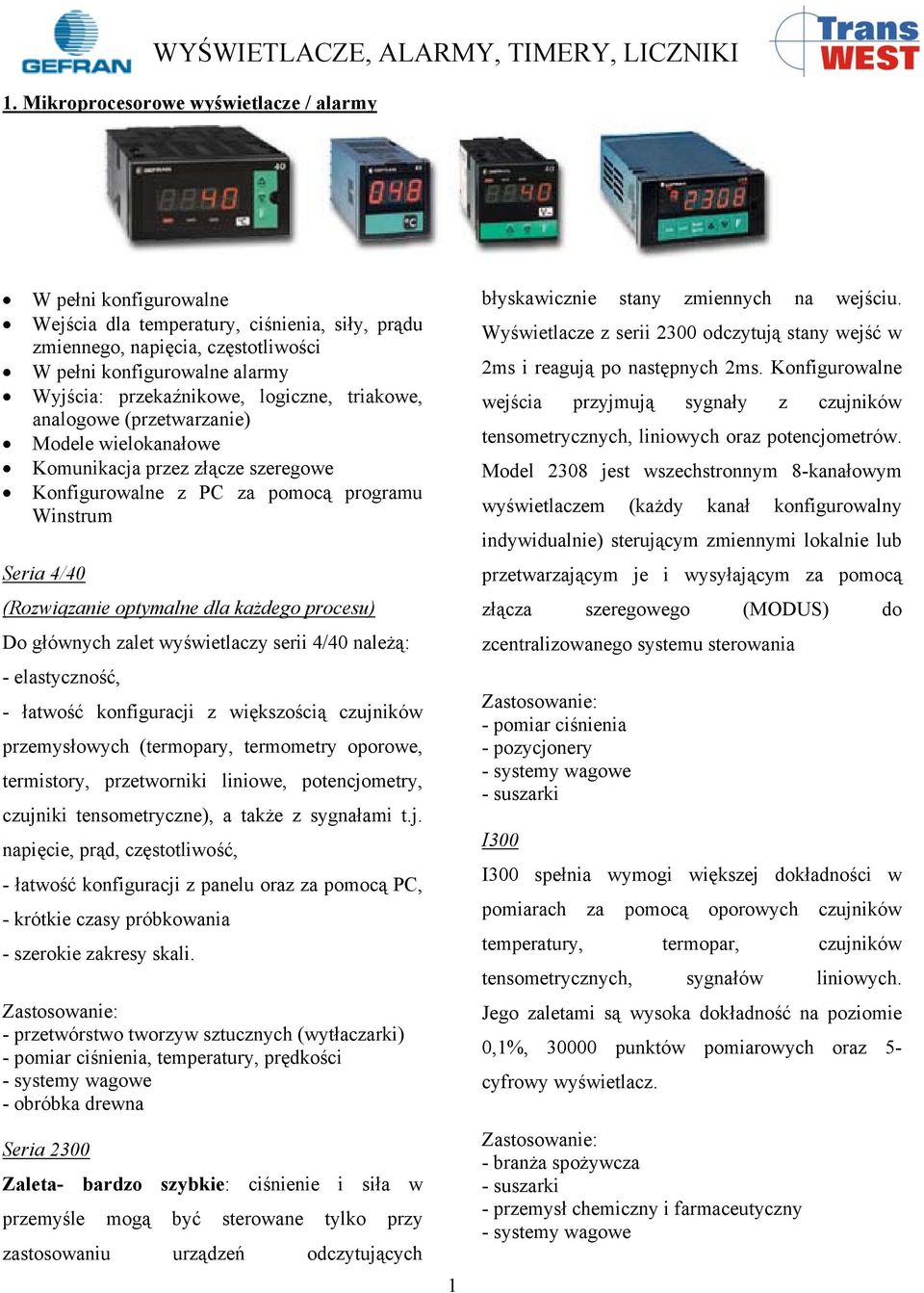

1 WYŚWIETLACZE, ALARMY, TIMERY, LICZNIKI 1. Mikroprocesorowe wyświetlacze / alarmy W pełni konfigurowalne Wejścia dla temperatury, ciśnienia, siły, prądu zmiennego, napięcia, częstotliwości W pełni konfigurowalne alarmy Wyjścia: przekaźnikowe, logiczne, triakowe, analogowe (przetwarzanie) Modele wielokanałowe Komunikacja przez złącze szeregowe Konfigurowalne z PC za pomocą programu Winstrum Seria 4/40 (Rozwiązanie optymalne dla każdego procesu) Do głównych zalet wyświetlaczy serii 4/40 należą: elastyczność, łatwość konfiguracji z większością czujników przemysłowych (termopary, termometry oporowe, termistory, przetworniki liniowe, potencjometry, czujniki tensometryczne), a także z sygnałami t.j. napięcie, prąd, częstotliwość, łatwość konfiguracji z panelu oraz za pomocą PC, krótkie czasy próbkowania szerokie zakresy skali. : przetwórstwo tworzyw sztucznych (wytłaczarki) pomiar ciśnienia, temperatury, prędkości systemy wagowe obróbka drewna Seria 2300 Zaleta bardzo szybkie: ciśnienie i siła w przemyśle mogą być sterowane tylko przy zastosowaniu urządzeń odczytujących 1 błyskawicznie stany zmiennych na wejściu. Wyświetlacze z serii 2300 odczytują stany wejść w 2ms i reagują po następnych 2ms. Konfigurowalne wejścia przyjmują sygnały z czujników tensometrycznych, liniowych oraz potencjometrów. Model 2308 jest wszechstronnym 8kanałowym wyświetlaczem (każdy kanał konfigurowalny indywidualnie) sterującym zmiennymi lokalnie lub przetwarzającym je i wysyłającym za pomocą złącza szeregowego (MODUS) do zcentralizowanego systemu sterowania : pomiar ciśnienia pozycjonery systemy wagowe suszarki I300 I300 spełnia wymogi większej dokładności w pomiarach za pomocą oporowych czujników temperatury, termopar, czujników tensometrycznych, sygnałów liniowych. Jego zaletami są wysoka dokładność na poziomie 0,1%, punktów pomiarowych oraz 5 cyfrowy wyświetlacz. : branża spożywcza suszarki przemysł chemiczny i farmaceutyczny systemy wagowe

2 Tabela możliwości doboru wyświetlaczy / alarmów: Rodzaj zmiennej 72x36 96x48 72x36 48x48 48x48 96x48 96x48 Temperatura: termopary czujniki temp. oporowe PTC, NTC Ciśnienie, siła (waga): czujniki tensometryczne 4 lub 6 przewodowe Pozycja: potencjometry liniowe i obrotowe Zmienne przetworzone do znormalizowanych sygnałów elektrycznych: 0/4 20mA,0 10V 4T723 40T723 4T723 40T723 4T963 40T963 4T963 40T963 Zmienne prądy, napięcia 40A963 Pozycja, prędkość, obroty, częstotliwość (styki, enkodery) 4T724 40T724 4T724 40T724 4T484 40T484 4B484 40B484 4B484 40B484 4T484 40T484 4A484 40A484 4T964 40T964 4B964 40B964 4B964 40B964 4T964 40T964 4A964 40A964 40F964 I300 bez PTC i NTC 2300 I I300 96x48 wielokanałowy kanałów bez PTC i NTC kanały kanały I300 8 kanałów, dla temperatury, wilgotności i różnicy wartości kanałów 0 100mVac 3 cyfry 3 cyfry 4 cyfry 4 cyfry 4 cyfry 4 cyfry 5 cyfr 5 cyfr Komunikacja cyfrowa MODBUS CENCAL Komunikacja cyfrowa MODBUS CENCAL Komunikacja cyfrowa MODBUS CENCAL 2. Timery / Liczniki w pełni konfigurowalne wyjścia przekaźnikowe funkcje wielokrotnego zliczania / odliczania pomiar częstotliwości Tabela możliwości doboru timerów / liczników: Funkcja Odliczanie podwójne Wyświetlanie Podwójny wyświetlacz Odliczanie Pojedynczy Zliczanie pojedyncze wyświetlacz Timer do 999s 55 Timer do 9.59h Timer do 99.59h Licznik 100Hz 550 Licznik 5kHz Licznik / Licznik sztuk 100kHz Miernik częstotl. 5kHz Pojedynczy wyświetlacz 2351 Komunikacja cyfrowa CENCAL 2

3 Wyświetlacze mikroprocesorowe Model 4T 72 wskaźnik temperatury 4T 48 wskaźnik temperatury Wymiary płyty czołowej 72 x 36 mm 48 x 48 mm Ilość wejść analogowych 1 1 Czas próbkowania ms ms Dokładność Wejścia Rozdzielczość max punktów max punktów Filtr wejściowy Ustawienie zera Przez użytkownika na całej skali Przez użytkownika na całej skali (z lub bez przecinka) (z lub bez przecinka) Rodzaj J, K, T, E, N, S, R, B, L (Gost), U, G, D, C, wyświetlanie w 0 C lub 0 F (IEC 584) J, K, T, E, N, S, R, B, L (Gost), U, G, D, C, wyświetlanie w 0 C lub 0 F (IEC 584) Kompensacja Wewnętrzna, automatyczna Wewnętrzna, automatyczna Czujniki oporowe Pt100 DIN (3przewodowe), Pt100 Japonia Pt100 DIN (3przewodowe), Pt100 Japonia Termistory PTC, NTC (1K /25 0 C) PTC, NTC (1K /25 0 C) 0 20mA, 4 20mA, 0 60mV, 0 1V, 0 5V, 0 10V Możliwa linearyzacja 32punktowa 0 20mA, 4 20mA, 0 60mV, 0 1V, 0 5V, 0 10V Możliwa linearyzacja 32punktowa Potencjometryczne (wersja R77) wejście z potencjometru (min 100Ω), zasilanie z wyświetlacza 1.2Vdc Przetwornik tensometryczny (ciśnienie, waga, siła) Sinusoidalne (przetwornik Zasięg prądowy) czujnika, przekaźnika 18Vdc ± 10% niestabilizowane, 50mA 1,2Vdc dla potencjometru (>100Ω) 18Vdc ± 10% niestabilizowane, 50mA 15Vdc dla przekaźnika, 50mA 1,2Vdc dla potencjometru (>100Ω) 11 27Vdc, 18 27Vac ± 10% 50/60Hz 20 27Vdc, Vac/dc ± 10% 50/60Hz Klasa ochronna płyty czołowej IP65 IP65 3

4 Model 4T 96 wskaźnik temperatury 4A 48 / 4A 96 4B 48 / 4B 96 wskaźnik prądu i napięcia wskaźnik prądu i napięcia Wymiary płyty czołowej 96 x 48 mm 48 x 48 / 96 x 48 mm 48 x 48 / 96 x 48 mm Ilość wejść analogowych Czas próbkowania ms 120 ms ms (dla 2/20Vac, 20/50mAac, 1Aac) Wejścia Dokładność 0.5 % ± 1 cyfra (dla 200Vac, 500Vac, 5Aac) Rozdzielczość max punktów max punktów max punktów Filtr wejściowy Ustawienie zera Przez użytkownika na całej skali Przez użytkownika na całej skali Przez użytkownika na całej skali (z lub (z (z bez przecinka) lub bez przecinka) lub bez przecinka) J, K, T, E, N, S, R, B, L (Gost), U, G, Rodzaj D, C, wyświetlanie w 0 C lub 0 F (IEC 584) Kompensacja Wewnętrzna, automatyczna Czujniki oporowe Pt100 DIN (3przewodowe), Pt100 Japonia Termistory PTC, NTC (1K /25 0 C) 0 20mA, 4 20mA, 0 60mV, 0 1V, 0 5V, 0 10V Możliwa linearyzacja 32punktowa wejście z potencjometru Potencjometryczne (wersja R77) wejście z potencjometru (min 100Ω), zasilanie z wyświetlacza 1.2Vdc (min 100Ω), zasilanie z wyświetlacza 1.2Vdc możliwa linearyzacja 32punktowa mV/V czułość dobierana automatycznie do zakresu Przetwornik tensometryczny (ciśnienie, waga, siła) pomiarowego możliwa linearyzacja 32punktowa Sinusoidalne (przetwornik Zasięg prądowy) czujnika, przekaźnika 1.2Vdc dla potencjometru 24Vdc ± 10% nie stabilizowane, 50mA 510Vdc/120mA 15Vdc dla przekaźnika, 50mA 15Vdc/50mA 1,2Vdc dla potencjometru (>100Ω) 24Vdc niestabilizowane, 50mA 11 27Vdc, Vac/dc ± 10% 11 27Vdc, Vac/dc ± 10% 11 27Vdc, Vac/dc ± 10% 50/60Hz 50/60Hz 50/60Hz Klasa ochronna płyty czołowej IP65 IP65 IP65 4

5 Wyświetlacze mikroprocesorowe / alarmy Model 40T 72 wskaźnik temperatury / alarm 40T 48 wskaźnik temperatury / alarm Wymiary płyty czołowej 72 x 36 mm 48 x 48 mm Ilość wejść analogowych 1 1 Czas próbkowania ms ms Dokładność Rozdzielczość max punktów max punktów Wejścia Filtr wejściowy Ustawienie zera Przez użytkownika na całej skali Przez użytkownika na całej skali (z lub bez przecinka) (z lub bez przecinka) J, K, T, E, N, S, R, B, L (Gost), U, G, D, C, wyświetlanie w J, K, T, E, N, S, R, B, L (Gost), U, G, D, C, wyświetlanie Rodzaj 0 C lub 0 F (IEC 584) w 0 C lub 0 F (IEC 584) Kompensacja Wewnętrzna, automatyczna Wewnętrzna, automatyczna Czujniki oporowe Pt100 DIN (3przewodowe), Pt100 Japonia Pt100 DIN (3przewodowe), Pt100 Japonia Termistory PTC, NTC (1K /25 0 C) PTC, NTC (1K /25 0 C) 0 20mA, 4 20mA, 0 60mV, 0 1V, 0 5V, 0 10V Możliwa linearyzacja 32punktowa 0 20mA, 4 20mA, 0 60mV, 0 1V, 0 5V, 0 10V Możliwa linearyzacja 32punktowa Potencjometryczne (wersja R77) wejście z potencjometru (min 100Ω), zasilanie z wyświetlacza 1.2Vdc Przetwornik tensometryczny Sinusoidalne (przetwornik Zasięg prądowy) RS485, baud Komunikacja cyfrowa MODBUS RTU, CENCAL GEFRAN Optoizolowane pasywne PNP, izolacja 1500V Optoizolowane pasywne PNP, izolacja 1500V Wejście logiczne Kasowanie pamięci (alarmy, wartości), funkcja HOLD (zamrożenie wskazania wartości i stanu alarmu) funkcja FLASH (zamrożenie wskazania wartości lub stanu alarmu) max. 3 max. 4 Wyjścia Przekaźnikowe NO max. 5A, 250V, cosϕ =1 max. 5A, 250V, cosϕ =1 Alarmy, wł/wył regulacji Alarmy, wł/wył regulacji Logiczne zasilanie 18Vac/dc, Rwy=560Ω (6V/20mA) 24V, Rwy=100Ω (20V/20mA) Alarmy, wł/wył regulacji Alarmy, wł/wył regulacji Triakowe Vac ±10% 2A max Vac ±10% 1A max. Alarmy, wł/wył regulacji Alarmy, wł/wył regulacji 4 20mA (R max 60Ω) rozdzielczość 12bitowa, nie 0 10V, 4 20mA (R max 500Ω) rozdzielczość 12 Analogowe izolowane bitowa, nie izolowane Przetwarzanie zmiennej Przetwarzanie zmiennej czujnika, przekaźnika 18Vdc 50mA 24Vdc ± 10% niestabilizowane, 50mA 15Vdc dla przekaźnika, 50mA 1,2Vdc dla potencjometru 11 27Vdc, 18 27Vac ± 10% 50/60Hz 20 27Vdc, Vac/dc ± 10% 50/60Hz Klasa ochronna płyty czołowej IP65 IP65 5

6 Wejścia Model 40T 96 wskaźnik temperatury / alarm 40A 48 / 40A 96 wskaźnik prądu i napięcia / alarm Wymiary płyty czołowej 96 x 48 mm 48 x 48 / 96 x 48mm Ilość wejść analogowych 40B 48 / 40B 96 wskaźnik prądu i napięcia / alarm 48 x 48 / 96 x 48mm Czas próbkowania ms 120 ms ms Dokładność (dla 2/20Vac, 20/50mAac, 1Aac) 0.5 % ± 1 cyfra (dla 200Vac, 500Vac, 5Aac) Rozdzielczość max punktów max punktów max punktów Filtr wejściowy Ustawienie zera Przez użytkownika na całej skali (z lub bez przecinka) Rodzaj J, K, T, E, N, S, R, B, L (Gost), U, G, D, C, wyświetlanie w 0 C lub 0 F Kompensacja Wewnętrzna, automatyczna Czujniki oporowe Pt100 DIN (3przewodowe), Pt100 Japonia Termistory PTC, NTC (1K /25 0 C) Potencjometryczne Przetwornik tensometryczny (ciśnienie, waga, siła) Sinusoidalne (przetwornik prądowy) 0 20mA, 4 20mA, 0 60mV, 0 1V, 0 5V, 0 10V Możliwa linearyzacja 32punktowa (wersja R77) wejście z potencjometru (min 100Ω), zasilanie z wyświetlacza 1.2Vdc wejście z potencjometru (min 100Ω), zasilanie z wyświetlacza 1.2Vdc możliwa linearyzacja 32punktowa mV/V czułość dobierana automatycznie do zakresu możliwa linearyzacja 32punktowa Wejście proste, nie izolowane lub przez transformator (napięcie, prąd) Zasięg 0 2 / 0 20 / / Vac 0 20 / 0 50 / maac, 0 1 / 0 5 Aac Woltomierz, amperomierz Optoizolowane pasywne PNP, izolacja 1500V Wejście logiczne Kasowanie pamięci (alarmy, wartości), funkcja HOLD (zamrożenie wskazania wartości i stanu alarmu) funkcja FLASH (zamrożenie wskazania wartości lub stanu alarmu) max. 3 max. 3 max. 3 Wyjścia Przekaźnikowe NO max. 5A, 250V, cosϕ =1 max. 5A, 250V, cosϕ =1 max. 5A, 250V, cosϕ =1 Alarmy, wł/wył regulacji Alarmy, wł/wył regulacji Alarmy, wł/wył regulacji Logiczne 11V, Rwy=220Ω (6V/20mA) 11V, Rwy=220Ω (6V/20mA) 11V, Rwy=220Ω (6V/20mA) Alarmy, wł/wył regulacji Alarmy, wł/wył regulacji Alarmy, wł/wył regulacji Vac ±10% 3A max Vac ±10% 3A max Vac ±10% 3A max. Triakowe (tylko dla 40A 96) (tylko dla 40B 96) Alarmy, wł/wył regulacji Alarmy, wł/wył regulacji Alarmy, wł/wył regulacji Analogowe 4 20mA (R max 150Ω) rozdzielczość 12bitowa, nie izolowane Przetwarzanie zmiennej Przetwarzanie zmiennej Przetwarzanie zmiennej czujnika, przekaźnika 18Vdc 50mA 1.2Vdc dla potencjometru 510Vdc/120mA, 1524Vdc/50mA 11 27Vdc, Vac/dc ± 10% 50/60Hz Klasa ochronna płyty czołowej IP65 IP65 IP65 6

7 Wejścia Model 40TB podwójny wskaźnik temperatury, ciśnienia 40F 96 miernik częstotliwości / alarm Wymiary płyty czołowej 96 x 96 mm 96 x 48 mm Ilość wejść analogowych 2 1 bezpotencjałowe, logiczne lub napięcie przemienne Czas próbkowania ms Konfigurowalna częstotliwość max. 100kHz 0.1 % dla automatycznego zakresu Dokładność ± 1 cyfra dla zakresu ustalonego Rozdzielczość max punktów Filtr wejściowy Ustalone 100Hz Ustawienie zera Przez użytkownika na całej skali Przez użytkownika na całej skali (z lub bez przecinka) 7 Wyświetlanie częstotliwości (automatyczny lub programowalny przecinek) Rodzaj J, K, T, E, N, S, R, B, L (Gost), U, G, D, C, wyświetlanie w 0 C lub 0 F (IEC 584) Kompensacja Wewnętrzna, automatyczna Czujniki oporowe Pt100 DIN (3przewodowe), Pt100 Japonia Termistory PTC, NTC (1K /25 0 C) Potencjometryczne Przetwornik tensometryczny (ciśnienie, waga, siła) Częstotliwość Wejście logiczne Wyjścia Przekaźnikowe Logiczne Triakowe Analogowe Komunikacja cyfrowa 0 20mA, 4 20mA, 0 60mV, 0 1V, 0 5V, 0 10V Ri>500Ω dla napięcia 1V Ri>20kΩ dla napięcia 1V Ri=50Ω dla prądu Możliwa linearyzacja 32punktowa wejście z potencjometru (min 100Ω), zasilanie z wyświetlacza 1.2Vdc mV/V czułość dobierana automatycznie do zakresu pomiarowego Z czujnika pojemnościowego lub indukcyjnego Napięcie V Zakres częstotliwości wejściowej do 20kHz Wyświetlanie Częstotliwość z możliwością automatycznej skali Licznik obrotów lub częstotliwości 2 styki bezpotencjałowe Optoizolowane pasywne PNP, izolacja 1500V czujnika, przekaźnika Kasowanie pamięci (alarmy, wartości), funkcja HOLD (zamrożenie wskazania wartości i stanu alarmu) funkcja FLASH (zamrożenie wskazania wartości lub stanu alarmu) max. 3 max. 3 NO max. 5A, 250V, cosϕ =1 max. 5A, 250V, cosϕ =1 Alarmy, wyzwalanie Alarmy, wyzwalanie 11V, Rwy=220Ω (6V/20mA) Alarmy, wyzwalanie Vac ±10% 3A max. Alarmy, wyzwalanie 0 10V, 0/4 20mA 4 20mA (R max 150Ω) rozdzielczość 12bitowa, izolowane 1500V rozdzielczość 12bitowa, nie izolowane konfigurowalne Przetwarzanie zmiennej RS485, RS baud MODBUS RTU, CENCAL GEFRAN 1,2Vdc dla potencjometru (>100Ω) 5,10Vdc max. 120mA dla czujnika tensometrycznego 15Vdc max. 80mA; 24Vdc max 50mA dla przekaźnika Vac/dc ± 10% 20 27Vac/dc ± 10% 50/60Hz 24Vdc ± 10% niestabilizowane, 50mA 15Vdc dla przekaźnika, 50mA 1,2Vdc dla potencjometru 11 27Vdc, Vac/dc ± 10% 50/60Hz Klasa ochronna płyty czołowej IP65 IP65

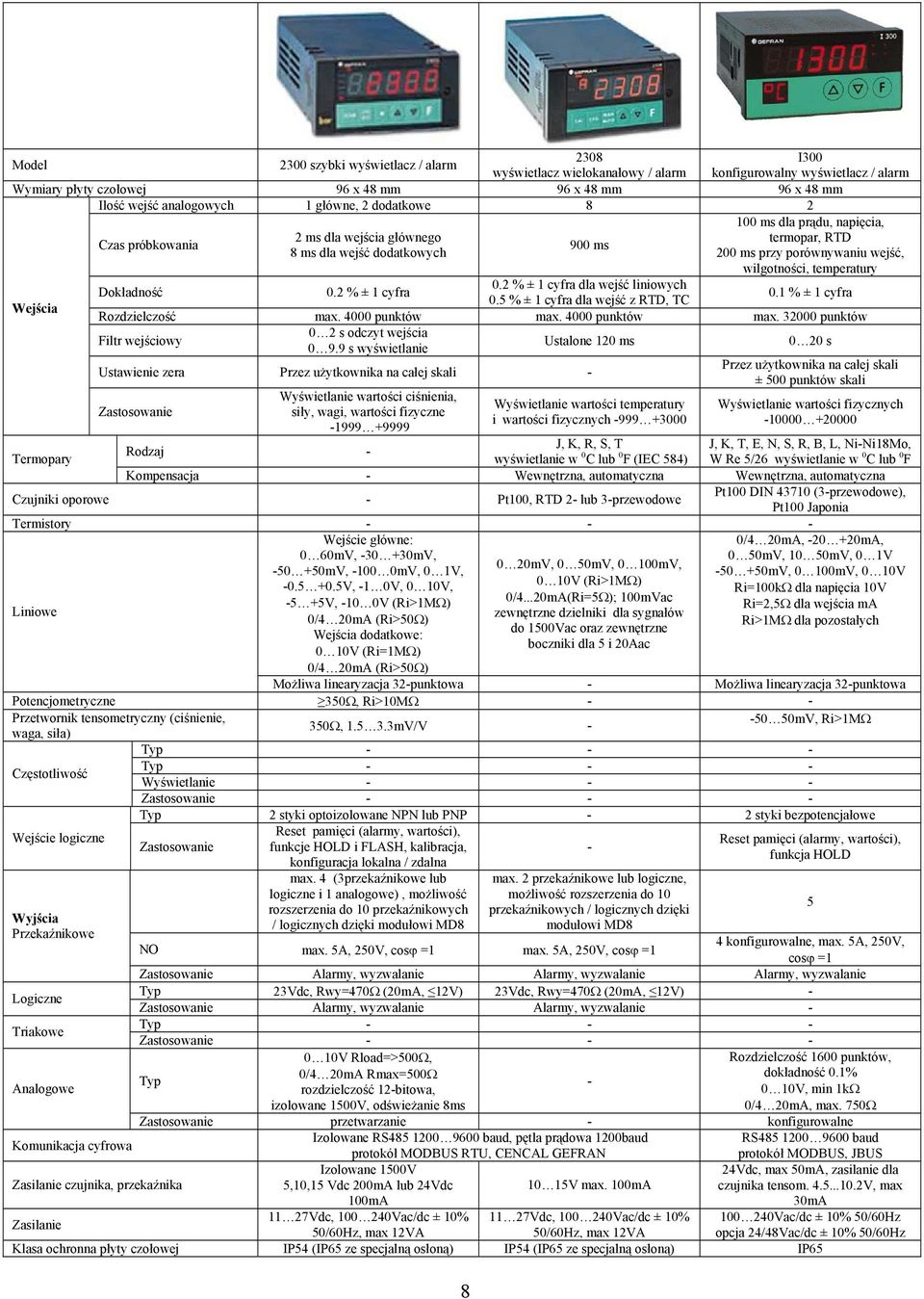

8 Model 2300 szybki wyświetlacz / alarm 2308 I300 wyświetlacz wielokanałowy / alarm konfigurowalny wyświetlacz / alarm Wymiary płyty czołowej 96 x 48 mm 96 x 48 mm 96 x 48 mm Ilość wejść analogowych 1 główne, 2 dodatkowe ms dla prądu, napięcia, Czas próbkowania 2 ms dla wejścia głównego termopar, RTD 900 ms 8 ms dla wejść dodatkowych 200 ms przy porównywaniu wejść, wilgotności, temperatury dla wejść liniowych Dokładność 0.1 % ± 1 cyfra 0.5 % ± 1 cyfra dla wejść z RTD, TC Wejścia Rozdzielczość max punktów max punktów max punktów Filtr wejściowy 0 2 s odczyt wejścia s wyświetlanie 8 Ustalone 120 ms Ustawienie zera Przez użytkownika na całej skali Wyświetlanie wartości ciśnienia, siły, wagi, wartości fizyczne Wyświetlanie wartości temperatury i wartości fizycznych s Przez użytkownika na całej skali ± 500 punktów skali J, K, R, S, T J, K, T, E, N, S, R, B, L, NiNi18Mo, Rodzaj wyświetlanie w 0 C lub 0 F (IEC 584) W Re 5/26 wyświetlanie w 0 C lub 0 F Kompensacja Wewnętrzna, automatyczna Wewnętrzna, automatyczna Czujniki oporowe Pt100, RTD 2 lub 3przewodowe Pt100 DIN (3przewodowe), Pt100 Japonia Termistory Wejście główne: 0/4 20mA, mA, 0 60mV, mV, 0 50mV, 10 50mV, 0 1V 0 20mV, 0 50mV, 0 100mV, mV, 100 0mV, 0 1V, mV, 0 100mV, 0 10V V, 1 0V, 0 10V, 0 10V (Ri>1MΩ) Ri=100kΩ dla napięcia 10V 5 +5V, 10 0V (Ri>1MΩ) 0/4...20mA(Ri=5Ω); 100mVac Ri=2,5Ω dla wejścia ma zewnętrzne dzielniki dla sygnałów 0/4 20mA (Ri>50Ω) Ri>1MΩ dla pozostałych do 1500Vac oraz zewnętrzne Wejścia dodatkowe: boczniki dla 5 i 20Aac 0 10V (Ri=1MΩ) 0/4 20mA (Ri>50Ω) Możliwa linearyzacja 32punktowa Możliwa linearyzacja 32punktowa Potencjometryczne 350Ω, Ri>10MΩ Przetwornik tensometryczny (ciśnienie, 50 50mV, Ri>1MΩ 350Ω, mV/V waga, siła) Częstotliwość Wyświetlanie 2 styki optoizolowane NPN lub PNP 2 styki bezpotencjałowe Wejście logiczne Wyjścia Przekaźnikowe Logiczne Triakowe Analogowe Komunikacja cyfrowa czujnika, przekaźnika Reset pamięci (alarmy, wartości), funkcje HOLD i FLASH, kalibracja, konfiguracja lokalna / zdalna max. 4 (3przekaźnikowe lub logiczne i 1 analogowe), możliwość rozszerzenia do 10 przekaźnikowych / logicznych dzięki modułowi MD8 max. 2 przekaźnikowe lub logiczne, możliwość rozszerzenia do 10 przekaźnikowych / logicznych dzięki modułowi MD8 Reset pamięci (alarmy, wartości), funkcja HOLD NO max. 5A, 250V, cosϕ =1 max. 5A, 250V, cosϕ =1 4 konfigurowalne, max. 5A, 250V, cosϕ =1 Alarmy, wyzwalanie Alarmy, wyzwalanie Alarmy, wyzwalanie 23Vdc, Rwy=470Ω (20mA, 12V) 23Vdc, Rwy=470Ω (20mA, 12V) Alarmy, wyzwalanie Alarmy, wyzwalanie 0 10V Rload=>500Ω, Rozdzielczość 1600 punktów, 0/4 20mA Rmax=500Ω dokładność 0.1% rozdzielczość 12bitowa, 0 10V, min 1kΩ izolowane 1500V, odświeżanie 8ms 0/4 20mA, max. 750Ω przetwarzanie konfigurowalne Izolowane RS baud, pętla prądowa 1200baud RS baud protokół MODBUS RTU, CENCAL GEFRAN Izolowane 1500V 5,10,15 Vdc 200mA lub 24Vdc 100mA 11 27Vdc, Vac/dc ± 10% 50/60Hz, max 12VA 10 15V max. 100mA 5 protokół MODBUS, JBUS 24Vdc, max 50mA, zasilanie dla czujnika tensom V, max 30mA 11 27Vdc, Vac/dc ± 10% 50/60Hz, max 12VA Klasa ochronna płyty czołowej IP54 (IP65 ze specjalną osłoną) IP54 (IP65 ze specjalną osłoną) IP Vac/dc ± 10% 50/60Hz opcja 24/48Vac/dc ± 10% 50/60Hz

9 Timery, liczniki 556 Model Timer / licznik / miernik Wielozakresowy timer Timer / Licznik Licznik częstotliwości Wymiary płyty czołowej 48 x 48 mm 48 x 48 mm 48 x 48 mm 96 x 48 mm Wyświetlacz Zapalona czerwona dioda w 3 cyfrowy wyświetlacz o 2 4cyfrowe wyświetlacze o momencie zliczania wysokości 14mm wysokościach 10 i 7 mm 6cyfrowy wyświetlacz Rodzaj pracy Cyfrowy (logiczny) Mikroprocesorowy Mikroprocesorowy Mikroprocesorowy 3 wejścia dla szybko Wejścia 2 w pełni konfigurowalne 3 w pełni konfigurowalne zliczającego enkodera, wejścia NPN wejścia NPN 4 wejścia regulacyjne Timer Timer Licznik Licznik s 9.99 s max 999 max s s Licznik pulsów Zakresy odliczania / 99.9 s dodatkowo dodatkowo 99.9 s s bezwzględny zliczania 999 s dzielniki dzielniki 999 s 9999 s inkrementalny 9.59 m :2, :10, :100 :2, :10, : m 9.59 h i mnożnik x2 i mnożnik x h 4 przekaźnik. 5A/250Vac, Wyjścia 2 przekaźnikowe 2 przekaźnikowe 1 przekaźnikowe cosϕ=1 5A/250Vac, cosϕ=1 5A/250Vac, cosϕ=1 5A/250Vac, cosϕ=1 logiczne 50Vdc/50mA otwarty kolektor 100kHz max. częstotliwość regulowanych wejść 100Hz 100Hz, 1kHz, 5kHz 250Hz dla funkcji zliczania sztuk Opóźnienie wyzwalania 5 ms 6 ms 6 ms 1 ms Komunikacja cyfrowa Izolowany interfejs Pasywna pętla prądowa RS232 lub RS485 przekaźnika, czujnika 12Vdc 30mA 12Vdc max. 200mA 24/48Vac ± 10% 24/48Vac ± 10% 24/48Vac ± 10% 6VA, Vac ±10% Vac ±10% 20 27Vac/dc ±10% 110/ /240Vac/dc ±10% Vac ±10% Vac ±10% Vac/dc ±10% 50/60Hz 24Vdc ± 10% 24Vdc ± 10% 50/60Hz, 14VA 24Vdc ± 10% 3VA 50/60Hz, 5VA 50/60Hz, 5VA kwarcowa podstawa czasu 12 trybów 9 konfigurowalnych funkcji kwarcowa podstawa czasowa 6 zakresów czasu 4 rodzaje timera / licznika 8 funkcji zliczania 2 ms czas wyzwalania konwersja skali na jednostki Uwagi Wybór skali wyjścia 4 tryby pomiaru częstotliwości podstawowe 6 konfigurowalnych wyjść konfigurowalne wejścia i sekwencja zliczania wyjścia wyświetlana w jednostkach podstawowych Klasa ochronna płyty IP54 (IP65 ze specjalną IP54 (IP65 ze specjalną IP20 (IP65 ze specjalną osłoną) IP54 (IP65 ze specjalną osłoną) czołowej osłoną) osłoną) 9
