1 Temat: Elementy elektroniczne stosowane w urządzeniach techniki komputerowej

2 W układach elektronicznych występują: Rezystory Rezystor potocznie nazywany opornikiem jest jednym z najczęściej spotykanych elementów elektronicznych w układach. Rezystor stawia opór przepływającemu prądowi przez obwód, im większa rezystancja tym mniejszy prąd przepływa przez obwód. Jednostką rezystancji jest om oznaczana dużą literą grecką omega Ω. Na schematach ideowych i montażowych oznaczamy go literą R Wyróżniamy rezystory stałe i nastawne

3

4 Wyższa rezystancja bardziej ogranicza przepływ prądu, przez co diody emitują mniej światła.

5 Potencjometr Jest to rezystor z możliwością zmiany rezystancji (oporu) przez użytkownika. (reostat, rezystor nastawny)

6 Potencjometr

7 Przykład Wśród urządzeń, w których użyty jest potencjometr, można wymienić ściemniacze światła, układy zmiany natężenia dźwięku w sprzęcie grającym i czujniki pozycji, choć w sprzęcie RTV potencjometry zostały w znacznym stopniu wyparte przez urządzenia cyfrowe.

8

9

10 Rozszyfrowywanie kodu paskowego na rezystorze w celu określenia jego rezystancji Trzy pierwsze oznaczają trzy pierwsze cyfry, czwarty to mnożnik, a piąty reprezentuje tolerancję (najczęściej ±1%).

11 KONDENSATOR Kondensatory są to elementy elektroniczne, służące do gromadzenia ładunków elektrycznych. Kondensatory mogą mieć różny kształt, ale zawsze są do siebie podobne wewnętrznie. Kondensator na ogół składa się z dwóch płytek przewodzących prąd elektryczny (elektrod), które są od siebie oddalone. Może on zostać naładowany ładunkiem elektrycznym. O zdolności magazynowania ładunku, czyli o pojemności kondensatora decyduje powierzchnia elektrod i odległość między nimi. Jednostką pojemności kondensatora jest farad (F).

12 `

13

14 Rodzaje kondensatorów (różne podziały)

15 Symbole kondensatora c

16 L Cewka Element indukcyjny obwodu elektrycznego, składa się z pewnej liczby zwojów drutu przewodzącego nawiniętych na powierzchnię walca lub powierzchnię pierścienia. Parametrem cewki jest indukcyjność, oznaczona literą L, którą wyraża się w henrach (H). Służy do tłumienia niepożądanych sygnałów wysokiej częstotliwości (zakłóceń). Indukcyjność jest cechą cewki przeciwdziałającą wszelkim zmianom płynącego przez nią prądu. Mechanizm ten wynika z działania siły elektromotorycznej indukcji w cewce.

17 TRANSFORMATOR Transformator tworzą dwie sprzężone magnetycznie cewki nawinięte na wspólny rdzeń jedna tworzy uzwojenie pierwotne, druga uzwojenie wtórne. Transformatory używane są do zmiany napięcia w obwodach prądu zmiennego. Podstawowym parametrem transformatorów jest przekładnia liczba określająca stosunek napięcia na uzwojeniu wtórnym do napięcia na pierwotnym.

18 TRANSFORMATOR

19 BEZPIECZNIK Bezpiecznik chroni instalacje elektryczne i odbiorniki elektryczne przed ich uszkodzeniem z powodu wystąpienia nadmiernego natężenia prądu. Bezpiecznik oznacza się literą B.

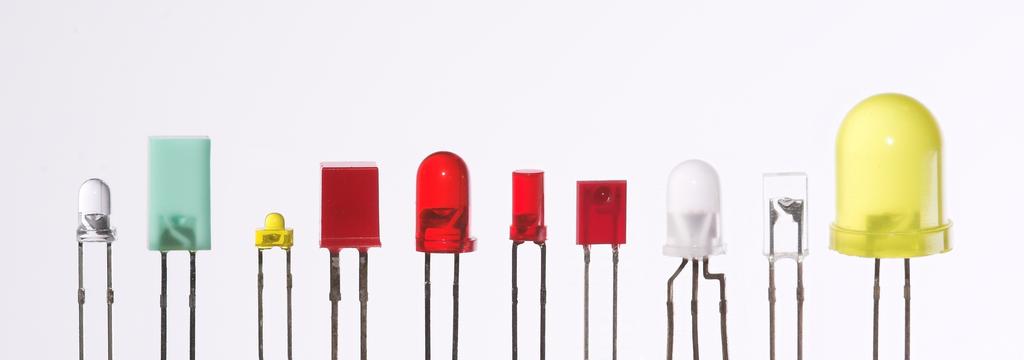

20 Dioda Dioda to dwuzaciskowy element elektroniczny zbudowany ze złącza półprzewodnikowego. Dioda przewodzi prąd w jedną stronę, a w drugą praktycznie nie przewodzi. Diody są głównie stosowane do prostowania prądu przemiennego (dioda prostownicza) lub np. diody świecące LED są używane jako mierniki świetlne. Diodę oznacza się literą D.

21 Dioda

22 TRANZYSTOR Tranzystor to trójzaciskowy półprzewodnikowy element elektryczny, służący do wzmacniania sygnałów elektrycznych. Wyróżniamy tranzystory bipolarne i unipolarne. Zastosowane w komputerze procesory, chipsety oraz inne elementy są zbudowane z milionów tranzystorów.

23 UKŁADY SCALONE Układ scalony to zminiaturyzowany układ elektroniczny, zawierający w swoim wnętrzu od setek do milionów podstawowych elementów elektronicznych, głównie tranzystorów i diod.

24 Pytania Do czego służą: Rezystory; Potencjometr; Kondensator; Cewka; Transformator; Bezpiecznik; Diody; Tranzystory; Układy scalone.
