1 Mapy zagrożenia powodziowego od strony morza Wyniki - Centrum Modelowania Powodzi i Suszy w Gdyni Monika Mykita IMGW PIB Oddział Morski w Gdyni r.

2 Obszar działania CMPiS w Gdyni

3 Obszar działania CMPiS w Gdyni Odcinki rzek i wybrzeża znajdujące się na obszarach narażonych na niebezpieczeństwo powodzi - WORP Obszary dla których powstaną MZP i MRP: - rzeki dł. 2840,7 km - wybrzeże Morza Bałtyckiego oraz Zal. Wiślanego i Zal. Szczecińskiego 527,7 km w sumie 3368,4 km

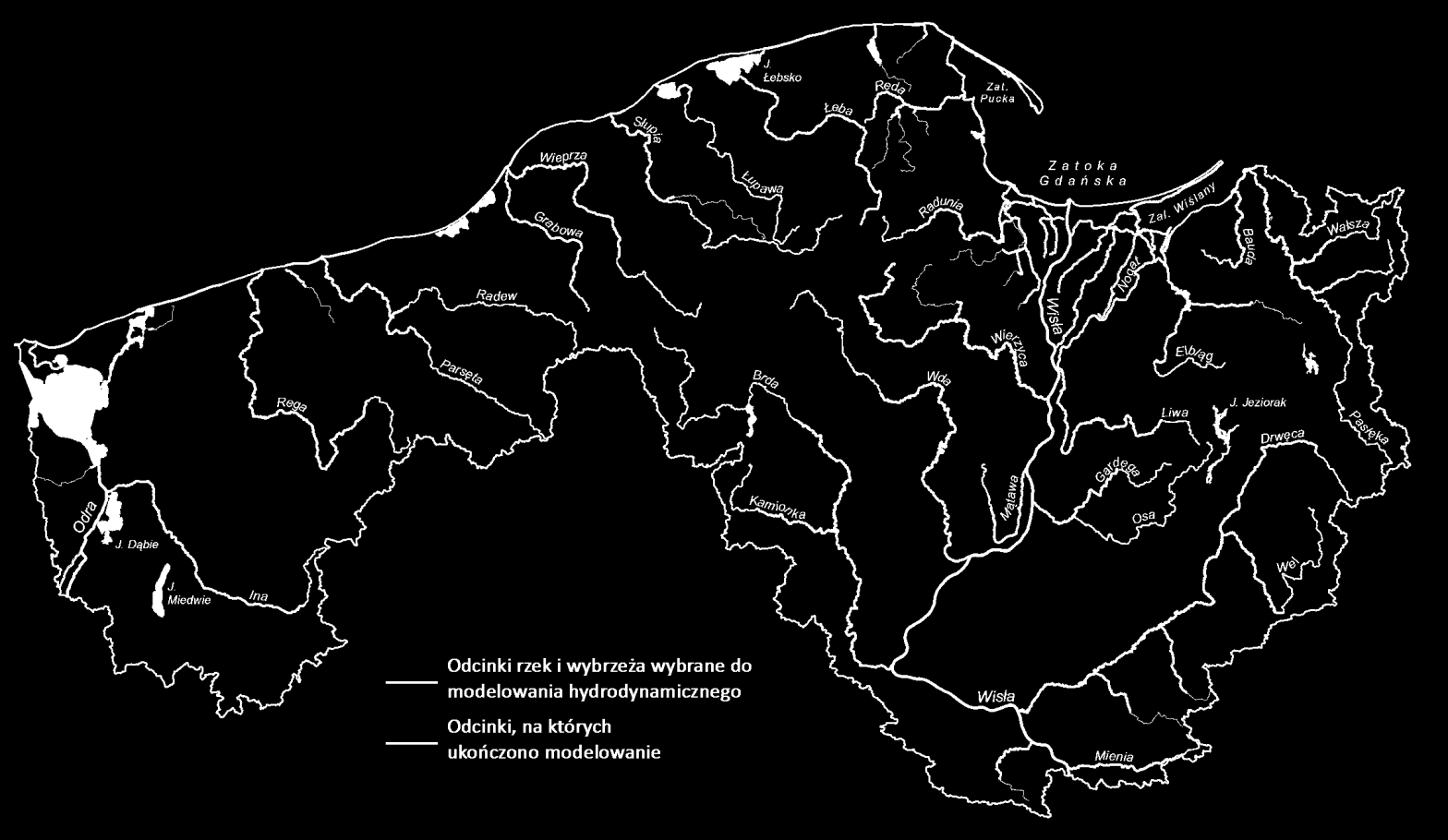

4 Obszar działania CMPiS w Gdyni Odcinki rzek i wybrzeża, na których wykonane zostało modelowanie hydrodynamiczne

Obszar działania CMPiS w Gdyni Granice arkuszy map w skali 1:10

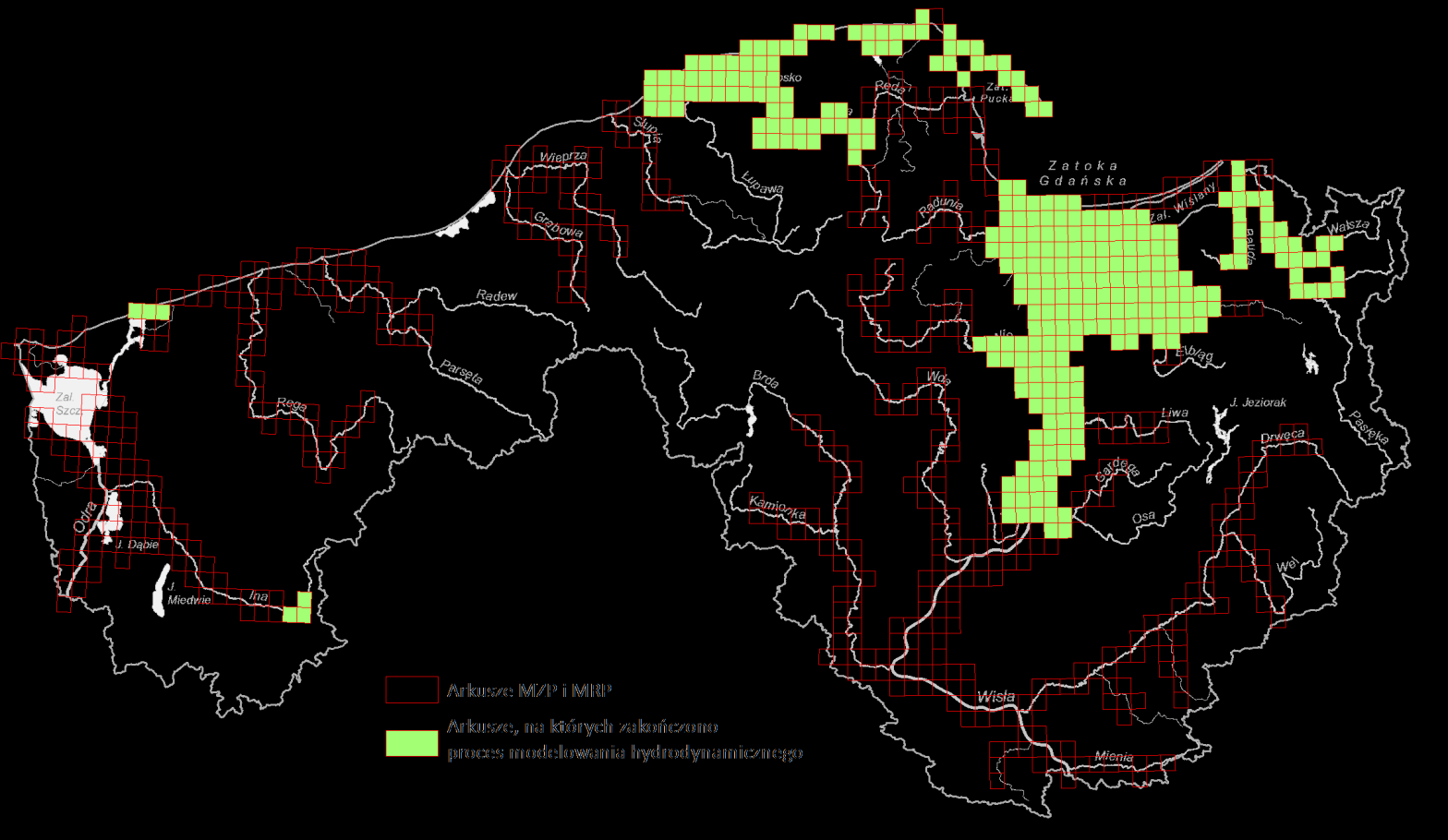

5 Obszar działania CMPiS w Gdyni Granice arkuszy map w skali 1: trwają prace nad przygotowaniem MZP i MRP (892 szt.) (298 szt.)

Powodzie morskie Wezbrania sztormowe wywołane są przez silne wiatry sztormowe ( w przypadku naszego kraju z są to wiatry głównie z sektora pn), które towarzyszą przechodzeniu układów niżowych nad

6 Powodzie morskie Wezbrania sztormowe wywołane są przez silne wiatry sztormowe ( w przypadku naszego kraju z są to wiatry głównie z sektora pn), które towarzyszą przechodzeniu układów niżowych nad Morzem Bałtyckim. Znaczne podniesienie się poziomu wód Bałtyku hamuje odpływ rzek do morza i powoduje spiętrzenie wody w ujściowych odcinkach rzek i na zalewach przymorskich, wywołując zjawisko cofki. Z punktu widzenia zagrożenia powodziowego obszarów ujściowych rzek, szczególnie niebezpieczne jest wystąpienie spiętrzeń sztormowych podczas wystąpienia wysokich przepływów w rzece. Na wielu odcinkach wybrzeża obserwuje się niekorzystne zjawiska postępującej erozji brzegów, osuwania skarp nadmorskich wydm i kifów oraz stopniowego cofania się linii brzegowej. Stwarzają one duże zagrożenie dla bezpieczeństwa powodziowego terenów przybrzeżnych a zwłaszcza znajdujących się blisko brzegu zabudowań.

Z punktu widzenia zagrożenia powodziowego obszarów ujściowych rzek, szczególnie niebezpieczne jest wystąpienie spiętrzeń sztormowych podczas wystąpienia wysokich przepływów w rzece.

Modelowanie powodzi morskich W celu wyznaczenia obszarów zagrożonych od strony morza wykorzystano modelowanie 2D (MIKE21) lub połączenie 1D z 2D (MIKE FLOOD) w zależności od specyfiki obszaru, dla

7 Modelowanie powodzi morskich W celu wyznaczenia obszarów zagrożonych od strony morza wykorzystano modelowanie 2D (MIKE21) lub połączenie 1D z 2D (MIKE FLOOD) w zależności od specyfiki obszaru, dla którego przygotowywany jest model. MIKE21 wykorzystano dla obszarów gdzie modelowany był akwen lub jego fragment, natomiast MIKE FLOOD dla akwenów połączonych z siecią cieków. Do modelowania dwuwymiarowego wykorzystujemy następujące dane wejściowe: - dane batymetryczne (NMT + batymetria dna) - dane hydrologiczne (poziomy wody, wielkość falowania) - dane meteorologiczne (kierunek i prędkość wiatru)

MIKE21 wykorzystano dla obszarów gdzie modelowany był akwen lub jego fragment, natomiast MIKE FLOOD dla akwenów połączonych z siecią cieków.

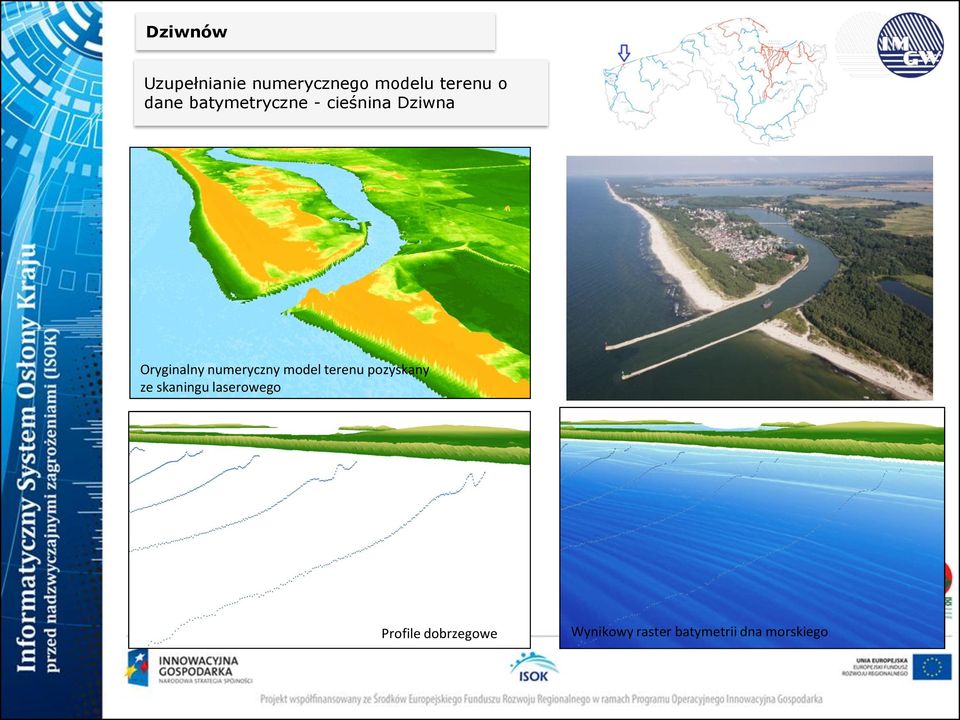

Dziwnów Uzupełnianie numerycznego modelu terenu o dane batymetryczne - cieśnina Dziwna Oryginalny numeryczny model terenu pozyskany ze skaningu laserowego

8 Dziwnów Uzupełnianie numerycznego modelu terenu o dane batymetryczne - cieśnina Dziwna Oryginalny numeryczny model terenu pozyskany ze skaningu laserowego Dane punktowe uzyskane z pomiarów sondą Profile wielowiązkową dobrzegowe Wynikowy Model terenu raster uzupełniony batymetrii o dna dane morskiego batymetryczne

9 Półwysep Helski Połączona batymetria części Zatoki Gdańskiej wraz z NMT dla południowej części Półwyspu Helskiego Zasięg przygotowanych modeli 2D

10 Półwysep Helski Mapa współczynnika szorstkości podłoża dla południowej części Półwyspu Helskiego

Obszar zalany przy symulacji wezbrania sztormowego o

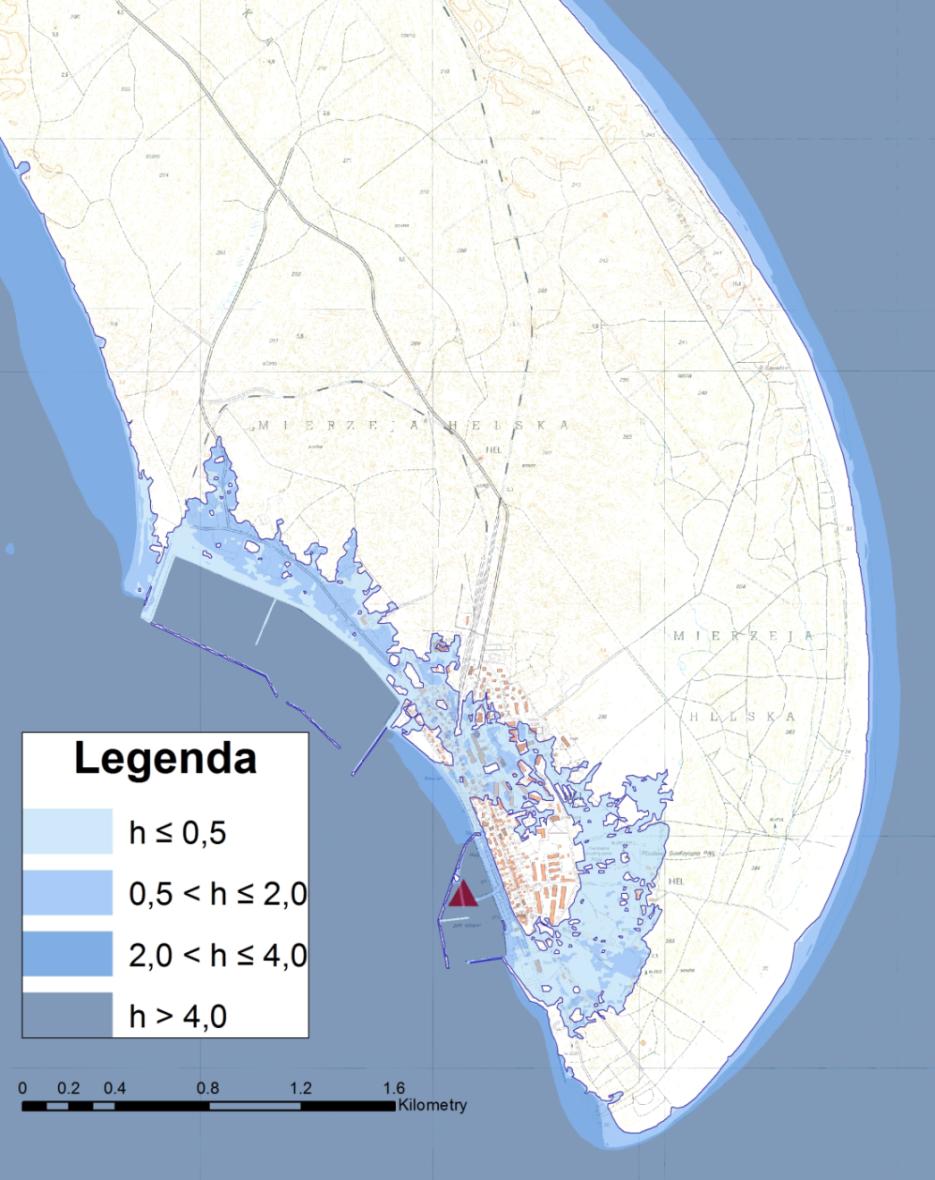

11 Półwysep Helski Kalibracja i weryfikacja poprawności przyjętych parametrów dla modelu obejmującego stację wodowskazową w Helu Obszar zalany przy symulacji wezbrania sztormowego o prawdopodobieństwie przewyższenia raz na 500 lat (0,2%)- rzędna 2,23 m npm

12 Półwysep Helski Obszar zalany przy symulacji wezbrania sztormowego o prawdopodobieństwie przewyższenia raz na 500 lat (0,2%)- okolice Jastarni

13 Obszar zlewni rzeki Piaśnicy Obszar zalany przy symulacji wezbrania sztormowego o prawdopodobieństwie przewyższenia raz na 500 lat (0,2%)

14 Węzeł Elbląski Model 1D+2D Numeryczny Model Terenu dla Węzła Elbląskiego Wartości szorstkości Manninga Porównanie fali rzeczywistej (2012r.) z obliczoną w wyniku modelowania HD

15 Węzeł Elbląski Maksymalne wartości głębokości dla wody o prawdopodobieństwie przewyższenia 0,2%, rzędna 2,2 m Miejsce przelania się przez wał przeciwpowodziowy Wyspa Nowakowska

16 Zagrożenie powodziowe Gdańska od Zatoki Gdańskiej i Martwej Wisły Obszar modelu

17 W Sobieszewie na Martwej Wiśle podczas wezbrania sztormowego 14 X 2009r. o godz. 17:00 zanotowano maksymalny poziom wynoszący 118 cm n.p.m. Stan alarmowy: 67 cm n.p.m. Stan ostrzegawczy: 47 cm n.p.m.

18 Zagrożenie powodziowe od Martwej Wisły w przypadku wystąpienia wezbrania sztormowego w Zatoce Gdańskiej o określonym prawdopodobieństwie przewyższenia z uwzględnieniem falowania: p= 10%, poziom 166 cm n.p.m. p= 1%, poziom 215 cm n.p.m. p= 0,2%, poziom 248 cm n.p.m. p=0,2%: 248 cm n.p.m. p=1%: 215 cm n.p.m. p=10%: 166 cm n.p.m. Stan alarmowy: 67 cm n.p.m. Stan ostrzegawczy: 47 cm n.p.m.

poziom 166 cm n.p.m. p= 1%, poziom 215 cm n.p.m. p= 0,2%, poziom 248 cm n.p.m. p=0,2%: 248 cm n.

19 Zagrożenie w przypadku wystąpienia wezbrania sztormowego p=10%, poziom 166 cm n.p.m. Animacja Głębokość

20 Zagrożenie w przypadku wystąpienia wezbrania sztormowego p=1%, poziom 215 cm n.p.m.

21 Zagrożenie w przypadku wystąpienia wezbrania sztormowego p=0,2%, poziom 248 cm n.p.m. Animacja Głębokość

22 Zagrożenie Wyspy Sobieszewskiej od Wisły po przerwaniu wału Fala powodziowa o p=1%, przepływ Q=7744 m 3 s, mapa głębokości Animacja Głębokość

23 Zagrożenie Wyspy Sobieszewskiej od Wisły po przerwaniu wału Fala powodziowa o p=1%, przepływ Q=7744 m 3 s, mapa poziomu wody Animacja Poziom wody n.p.m.

24 Węzeł Gdański Zagrożenie od morza dla zlewni rzeki Motławy podczas zamkniętych i otwartych wrót przeciwsztormowych dla wody o prawdopodobieństwie przewyższenia 0,2%

25 MZP Martwa Wisła

26 Dziękuję za uwagę Monika Mykita Instytut Meteorologii i Gospodarki Wodnej Państwowy Instytut Badawczy Gdynia Tel. (58) Monika.Mykita@imgw.pl
