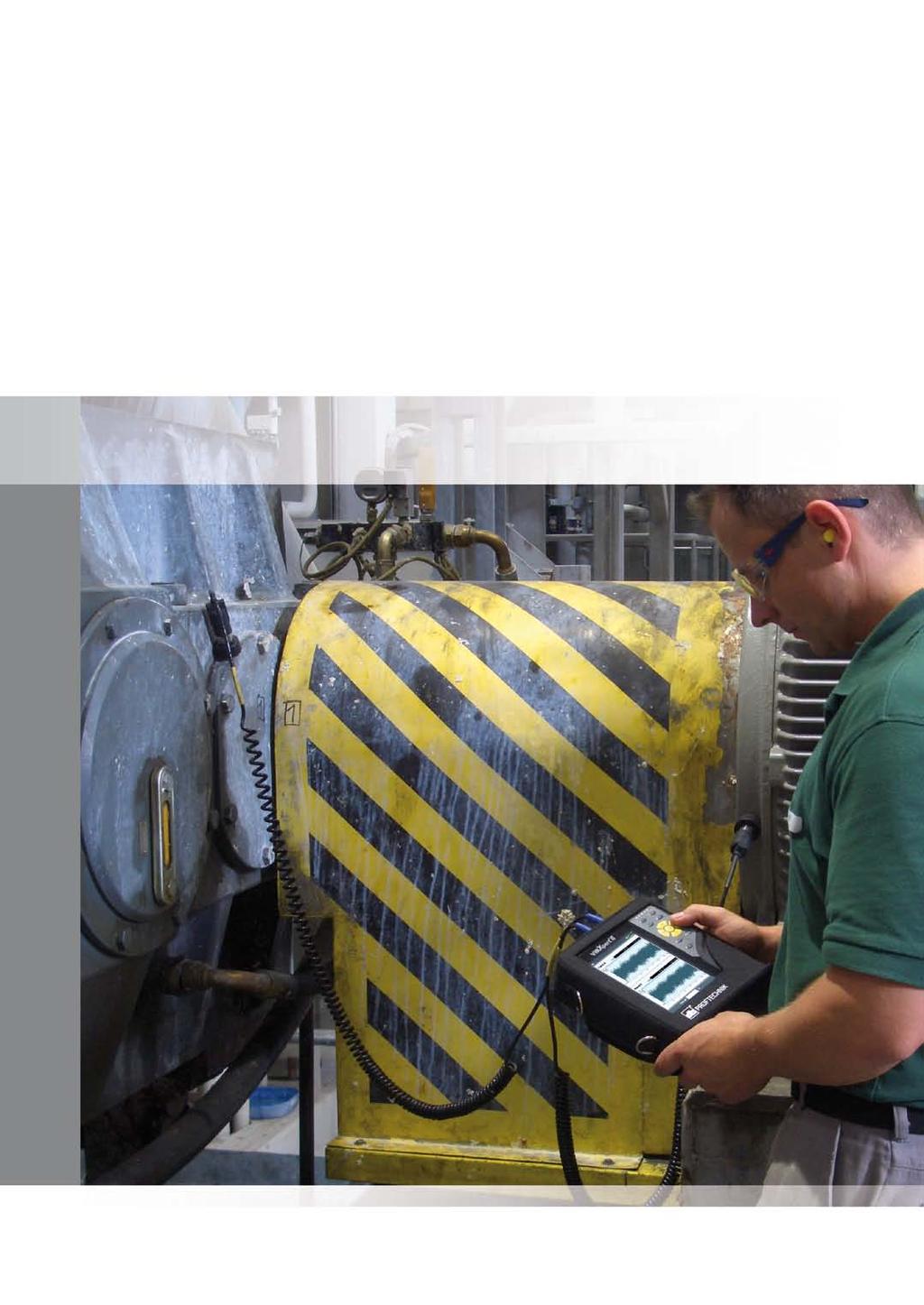

1 VIBXPERT II Zbieracz danych FFT i analizator sygnałów Szybkie pobieranie danych Silne narzędzia diagnostyczne Łatwy w użytkowaniu Sześć nagród międzynarodowych

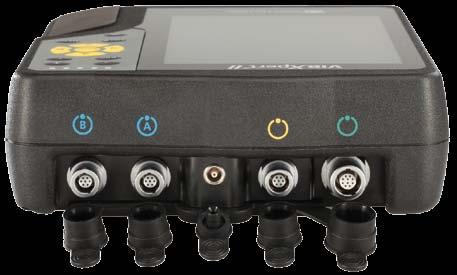

2 Zwróć się do firmy PRÜFTECHNIK aby uzyskać innowacyjną i sprawdzoną technologię Od 40 lat przesuwając granice, PRÜFTECHNIK przedstawia VIBXPERT II, najnowszy zbieracz danych dotyczących drgań i analizator sygnału oparty na zaawansowanej i udoskonalonej technologii. Wyrazisty wyświetlacz, lecz pomimo to długie okresy użytkowania jest to możliwe dzięki urządzeniu VIBXPERT II. VIBXPERT II łączy w sobie sprawdzone funkcje swojego poprzednika z zaletami szybkich procesorów i wyrazistym, energooszczędnym, kolorowym wyświetlaczem. Pokazuje on, że użycie silnych komponentów nie wyklucza małego zużycia prądu. System VIBXPERT II jest... Intuicyjny podczas pracy na graficznym interfejsie użytkownika z efektywnym wykorzystaniem koloru. Szybki dzięki zoptymalizowanym pomiarowym przepływom roboczym i zaawansowanej technologii. Ergonomiczny z poręczną konstrukcją i wyrazistym, kolorowym wyświetlaczem. Silny dzięki wielu praktycznym funkcjom analizy i szablonom pomiarowym. Zapewnia długi okres użytkowania z akumulatorem o długim okresie przydatności i dużej pamięci danych. Temperatura Element uruchamiający / obr/min Szeregowe (RS 232) Analogowe wyjście USB/Ethernet Interfejsy dla każdego środowiska Pięć interfejsów przemysłowych, oznaczonych kolorem w celu ułatwienia identyfikacji, podłączanych do całej gamy różnych typów czujników i łączy danych. Kanały pomiarowe A i B Gniazdo do ładowania Wyraziste ikony oferują wytyczne podczas wyboru zadania pomiarowego. Analiza drgań wału przy orbitowym, statycznym położeniu wału i podczas bicia. Monitorowanie wąskopasmowe i szerokopasmowe charakterystycznych częstotliwości w określonym widmie. Prosty w użyciu z szerokim zakresem zastosowań

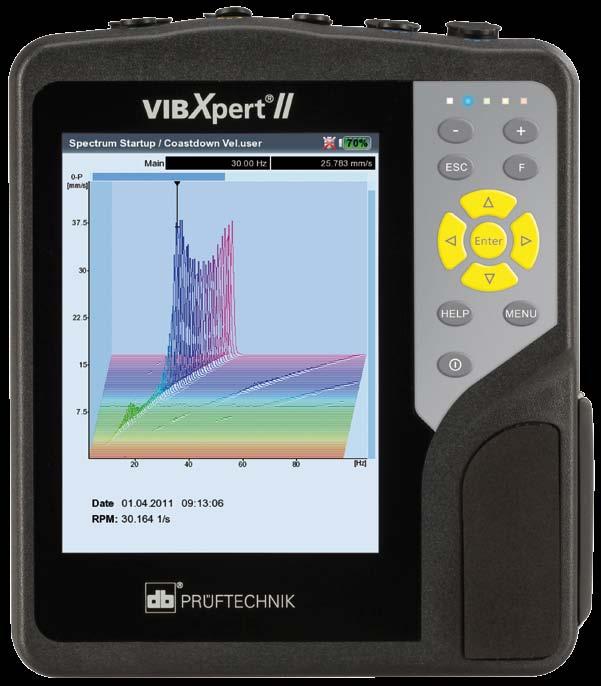

3 Ustalanie standardów w dziedzinie gromadzenia danych dotyczących drgań VIBXPERT II: Szybki ergonomiczny przyjazny dla użytkownika Diody stanu Wyświetlacz z sygnalizacją świetlną do oceny wyników zgodny z normą ISO lub progami alarmowymi definiowanymi przez użytkownika Stan urządzenia i akumulatora Ergonomiczna klawiatura Obsługa jednym palcem Oświetlenie automatycznie dopasowuje się do oświetlenia otoczenia Nieślizgający się uchwyt Wyrazisty 18-bitowy ekran TFT LCD VGA (480 x 640 piksli) Przeciwodblaskowy Automatyczne wyłączanie Wytrzymała obudowa Lekka i kompaktowa Klasa ochrony IP 65 Duża pamięć danych Karta 2 GB CompactFlash Kaskadowe widmo wizualizuje zmiany w stanie maszyny w czasie. Silny akumulator litowo-jonowy 8-godzinny okres użytkowania Wymienna Test wybiegu jedno- lub dwukanałowy z pomiarem RMS, amplitudą lub kaskadą. Wyważanie w terenie w dwóch płaszczyznach. Po osiągnięciu odpowiedniego stopnia wyważenia pojawia się uśmiech. Zbieranie danych w oparciu o określoną trasę z przejrzystym wyświetlaczem lokalizacji pomiarowych.

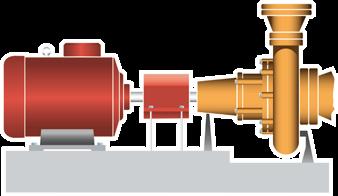

4 Specjalne funkcje urządzenia VIBXPERT II, które upraszczają pracę Maksymalizowanie dostępności systemu Optymalizacja procesów produkcji Automatyczna skrzynka przełącznikowa Multiplexer VIBXPERT II może stać się mobilnym systemem online poprzez wykorzystanie urządzenia VIBRONET Multiplexer jako automatycznej skrzynki przełącznikowej do przyrządu. Jedno naciśnięcie przycisku i można rejestrować do 54 lokalizacji pomiarowych bez żadnych interakcji. Jest to doskonałe rozwiązanie do szybkiego i bezbłędnego gromadzenia danych w trudno dostępnych lokalizacjach pomiarowych. Rozwiązanie Multiplexer nadaje się opcjonalnie również do obszarów charakteryzujących się bezpieczeństwem samoistnym. Jedno naciśnięcie przycisku i można automatycznie rejestrować wiele lokalizacji pomiarowych przy użyciu urządzenia Multiplexer jest to szczególnie praktyczne, gdy lokalizacje są niedostępne. Wykres słupkowy ze wskaźnikiem trójkolorowym Zaawansowana funkcja rejestracji Ta prosta pomoc diagnostyczna ułatwia życie: Trójkolorowy wykres słupkowy od razu pokazuje, czy maszyna jest sprawna lub czy istnieje problem. Przykład pokazuje maszynę z brakiem równowagi. Przy pomocy urządzenia VIBXPERT II jako tymczasowego systemu online można rejestrować różne zadania pomiarowe, takie jak ogólne wartości, widmo, orbity, faza, kształt fali w czasie itp. Automatyczne diagnozy upraszczają monitorowanie maszyny. Rejestracja ogólnych sygnałów prędkości, pomiaru RMS, 0-wierzchołek oraz wierzchołek-wierzchołek. Rejestrowanie krótkotrwałych zdarzeń z możliwością późniejszego przetwarzania FTT.

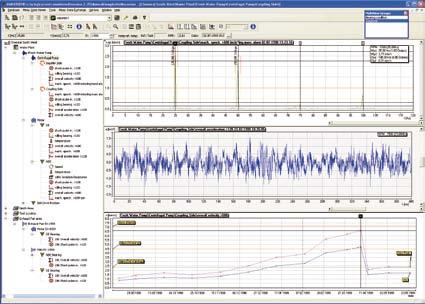

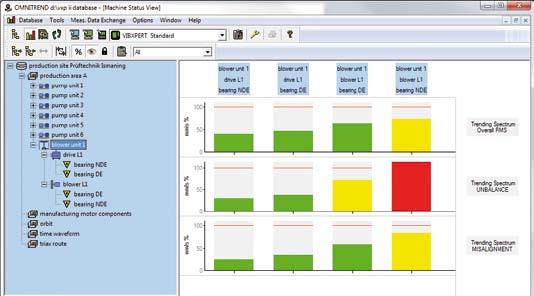

5 OMNITREND Oprogramowanie do monitorowania stanu Przygotowanie, wizualizacja, archiwizacja i wymiana danych Widok stanu maszyny Trzy wyraziste kolory wskaźnika na widoku stanu maszyny przez cały czas zapewniają bieżące informacje o stanie parku maszynowego. Wyświetlacz można ustawić na wartości bezwzględne lub na procent wartości granicznej. Kliknięcie na wykres słupkowy powoduje otwarcie odpowiedniego schematu trendów, który pokazuje prędkość z jaką rozwija się uszkodzenie, jeżeli takie występuje. Widok stanu maszyny wszystkie sygnały maszyny widoczne od razu. Oprogramowanie OMNITREND, dla wielu użytkowników lub jednego użytkownika OMNITREND zarządza danymi maszyny, programuje zadania i trasy pomiarowe oraz archiwizuje wyniki w bazie danych (MS Access lub MS SQL). Dostępny jest szeroki zakres funkcji oceny i dokumentacji. Zostały one dokładniej opisane w broszurze dotyczącej OMNITREND. OMNITREND obsługuje ocenę zebranych danych dotyczących maszyny na komputerze. Fault diagnosis using frequency markers in the spectrum. Raport pokazuje klasy alarmów oznaczone kolorami. Zbieracz danych FFT i analizator sygnałów

6 VIBXPERT II w skrócie Nie można pominąć tych wspaniałych funkcji Wszechstronny Gromadzenie danych w oparciu o trasy Diagnostyka drgań Wyważanie w terenie w jednej lub dwóch płaszczyznach Pomiar odbiorczy przy pomocy szablonów maszyny Rozwiązywanie problemów Uniwersalny przyrząd pomiarowy Rejestrowanie danych Kontrola wzrokowa Drukowanie raportów na karcie USB Wersja z zabezpieczeniem przeciwwybuchowym (opcjonalna) Szczegółowa analiza Ogólne wartości charakterystyczne i parametry technologiczne Kształt fali w czasie Amplituda/widmo obwiedni Cepstrum Faza, faza międzykanałowa Orbita Statyczne położenie wału Analiza bicia (drgania wału) Test uderzania Test wybiegu/nadbiegu Analiza rzędów Analiza modalna Analiza kształtu odchylenia roboczego (ODS) Rejestrowanie krótkotrwałych stanów Długotrwała rejestracja Markery charakterystycznej częstotliwości Późniejsze przetwarzanie sygnałów Normy ISO dotyczące oceny Cenne funkcje dodatkowe Automatycznie obsługuje wiele punktów pomiarowych (skrzynka przełącznikowa Multiplexer) Drukowanie raportów pomiarowych Odporna twarda obudowa Rozbudowane wyposażenie pomocnicze Opcjonalne funkcje pomiarowe za pomocą hasła Copyright 2012 by PRÜFTECHNIK AG. ISO 9001:certyfikacja w VIBXPERT, VIBRONET i OMNITREND to zarejestrowane znaki handlowe firmy PRÜFTECHNIK Dieter Busch AG. Nie wolno podejmować prób kopiowania ani powielania tych informacji w żadnej postaci bez wyraźnej pisemnej zgody firmy PRÜFTECHNIK AG. Informacje zawarte w tej ulotce podlegają zmianie bez późniejszego zawiadomienia w związku z polityką ciągłego rozwoju produktów firmy PRÜFTECHNIK. Produkty firmy PRÜFTECHNIK podlegają patentom przyznanym lub oczekującym na przyznanie na całym świecie. PRUFTECHNIK-WIBREM Sp.z.o.o ul. Sułowska Wrocław, Polska tel.: fax: info@pruftechnik.com.pl P R O V E N Q U A L I T Y Made in Germany Global Presence Qualified Support Quality Service PRÜFTECHNIK Condition Monitoring GmbH Oskar-Messter-Str Ismaning Germany Tel.: Fax: info@pruftechnik.com Członek grupy PRÜFTECHNIK LIT pl
