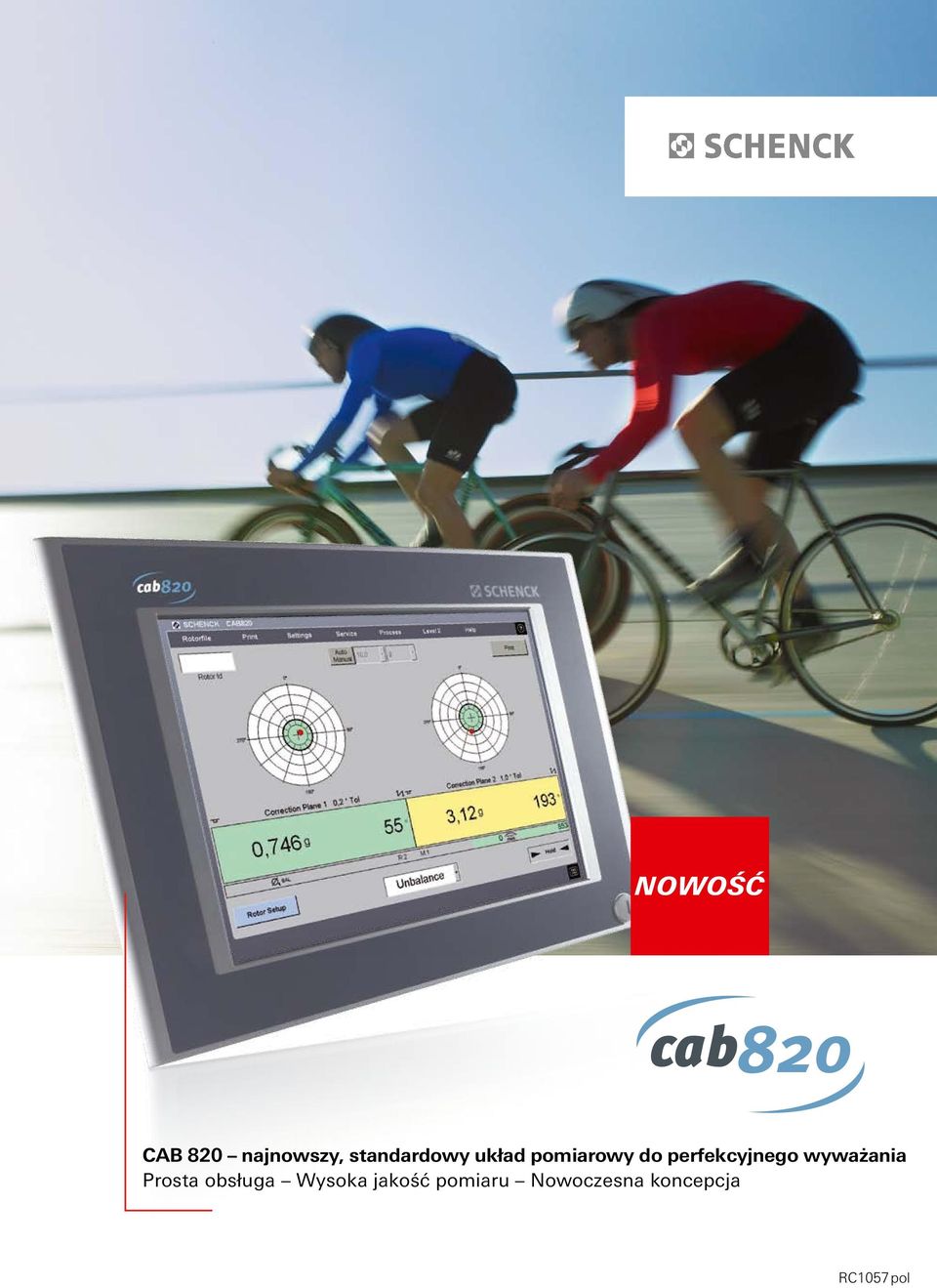

1 NOWOŚĆ CAB 820 najnowszy, standardowy układ pomiarowy do perfekcyjnego wyważania Prosta obsługa Wysoka jakość pomiaru Nowoczesna koncepcja RC1057 pol

2 CAB 820 Wyłącznie wyważanie CAB820 to nasz najnowszy układ pomiarowy do standardowych zastosowań. Przy tym standardowym poziomie, za rozsądną cenę otrzymujecie Państwo produkt z najwyższej półki, który jest kombinacją wielu rozwiązań ułatwiających obsługę a przy tym gwarantujący wysoką jakość pomiaru. Układ pomiarowy CAB820 jest właściwym rozwiązaniem jeśli potrzebujecie Państwo osiągnąć cele związane z zadaniami wyważania szybko i efektywnie. Ze względu na to, że CAB820 wywodzi się z naszego najbardziej zaawansowanego układu pomiarowego, zawiera wiele jego cech. Począwszy od ekstremalnie uproszczonego systemu obsługi, poprzez doskonałą precyzję aż do jego wyjątkowo wysokiej dokładności. Ten produkt jest idealnym rozwiązaniem dla wszelkiego typu maszyn uniwersalnych poziomych i pionowych.

pomiaru. Układ pomiarowy CAB820 jest właściwym rozwiązaniem jeśli potrzebujecie Państwo osiągnąć cele związane z zadaniami wyważania szybko i efektywnie.

3 Precyzja nawet w surowych warunkach pracy Podstawą CAB-a 820 jest wysoko wydajny i wytrzymały, przemysłowy komputer z ekranem dotykowym TFT. To gwarantuje, że CAB820 jest w stanie wykonywać swoją pracę niezawodnie w długim okresie użytkowania nawet w bardzo uciążliwych warunkach przemysłowych. Systemem pracy CAB-a 820 jest Microsoft Windows, przez co łatwo jest zintegrować go do sieci lokalnej w firmie. Wyniki wyważania i protokoły mogą być dzięki temu łatwo eksportowane i wymieniane pomiędzy różnymi wydziałami firmy a następnie przetwarzane, edytowane i oceniane. Planowanie na przyszłość upgrade układu pomiarowego CAB820 został zaprojektowany do standardowych zastosowań. Jeśli Państwa zadania wyważania staną się bardziej wymagające i skomplikowane, możecie Państwo bardzo łatwo zmodernizować CAB820 do poziomu CAB920 SmartTouch naszego najbardziej zaawansowanego układu pomiarowego, zaprojektowanego do specjalnych zadań. Wówczas otrzymacie Państwo układ pomiarowy, za pomocą którego można wykonywać: wyważanie nisko lub wysokoobrotowe, wyważanie wirników sztywnych lub elastycznych, na maszynach pionowych lub poziomych, w najwyższej klasie dokładności. Modernizacja maszyny wyważającej CAB820 nadaje się idealnie do modernizacji starych maszyn wyważających zarówno poziomych jak i pionowych, również innych producentów. Przy użyciu zmontowanego, przygotowanego zestawu modernizacyjnego, możecie Państwo stworzyć nowoczesną maszynę wyważającą w bardzo szybki sposób. Nasi inżynierowie serwisu zainstalują zestaw modernizacyjny i przeszkolą Państwa personel w zakresie obsługi. W ten sposób Państwa proces wyważania stanie się bardziej wydajny, nowoczesny i prosty w obsłudze.

Systemem pracy CAB-a 820 jest Microsoft Windows, przez co łatwo jest zintegrować go do sieci lokalnej w firmie.

4 Mnóstwo udogodnień od samego początku Wszystko czego Państwo potrzebujecie aby obsługiwać ten układ pomiarowy to Państwa palec wskazujący nie potrzebna jest ani klawiatura ani myszka. Używając wytrzymałego ekranu dotykowego, możecie Państwo kontrolować wszystkie funkcje układu pomiarowego i w ten sposób komunikować się z maszyną wyważającą. System obsługi układu pomiarowego oraz jego elementy wizualne zostały tak zaprojektowane pod względem rozmiarów aby były ergonomiczne i aby korespondowały z technologią ekranu dotykowego. Duże klawisze i przejrzyste symbole interaktywne z bezpośrednimi oknami do wprowadzania danych, wartości, tekstu pozwalają na bardzo szybką i efektywną pracę. Widzieć co się dzieje Jak w przypadku wszystkich naszych układów pomiarowych, CAB820 wykorzystuje wypróbowaną i sprawdzoną kombinację wyświetlania niewyważenia przy pomocy wektoromierzy oraz dużych i dokładnych wartości cyfrowych. To oznacza że otrzymujecie Państwo przejrzysty obraz danych dotyczących oszacowania stanu niewyważenia Państwa wirnika na monitorze układu pomiarowego.

System obsługi układu pomiarowego oraz jego elementy wizualne zostały tak zaprojektowane pod względem rozmiarów aby były ergonomiczne i aby korespondowały z technologią ekranu dotykowego.

5 Pomysłowo łatwy dzięki naszej koncepcji bezpośredniej obsługi Rozumiejąc Państwa potrzeby dotyczące wyważania, obsługa nowego układu CAB820 wymaga do wprowadzenia ustawień wirnika i wyświetlenia wyników użycia tylko dwóch głównych stron i jednej strony z funkcjami opcjonalnymi, które są przejrzyście streszczone i logicznie usystematyzowane. Ustawienia wirnika wykonywane są na pierwszej głównej stronie, gdzie można wprowadzić dane i parametry dotyczące wyważania. Tutaj, poprzez ekran dotykowy, układ pomiarowy prowadzi użytkownika przez cały cykl ustawień przy pomocy jasnej prezentacji i łatwo zrozumiałych symboli. Na tej stronie możecie Państwo również przełączyć się do strony z funkcjami opcjonalnymi w zależności od konfiguracji Państwa układu pomiarowego. Druga strona główna wyświetla wyniki wyważania po zakończeniu biegu pomiarowego. Wynik wyważania jest wizualizowany graficznie w bardzo przejrzysty sposób w postaci wektoromierzy oraz lokalizacji niewyważenia i jednocześnie prezentowane są wartości liczbowe obejmujące rezultat wyważania.

Ustawienia wirnika wykonywane są na pierwszej głównej stronie, gdzie można wprowadzić dane i parametry dotyczące wyważania.

6 Dane Techniczne Zastosowanie Uniwersalne dla poziomych i pionowych wyważarek podkrytycznych i nadkrytycznych Podstawowy system Konstrukcja modułowa, przyjazna w obsłudze wyposażona w jednostkę pomiarową, szacującą, obliczającą, przygotowującą dane i wyświetlająca przy pomocy ekranu dotykowego, poprzez komputer przemysłowy za pomocą specjalnego oprogramowania Computer Aided Balancing produkcji Schenck Funkcje Pomiar niewyważenia dynamicznego w dwóch płaszczyznach, niewyważenia statycznego i niewyważenia momentowego Automatyczne wyliczenie i porównanie tolerancji Kalkulacja tolerancji wg ISO1940 Wyświetlenie danych liczbowych i wektorowych Wyświetlenie składników dla symetrycznej dystrybucji Uśrednianie wyników pomiarów w czasie dla tego samego wirnika Protokół niewyważenia w formacie PDF Prosta kompensacja, kompensacja z wpustem, wyważanie w przeciwnym kierunku Obsługa napędu dla cyklów automatycznego wyważania Obsługa napędu dla cyklów automatycznego indeksowania dla maszyn o nosności do 15 kg Port USB do odzyskiwania systemu Wyświetlacz Kolorowy monitor dotykowy TFT 15 o wysokich parametrach użytkowych Wprowadzanie danych Poprzez monitor dotykowy (możliwe również podłączenie myszki I klawiatury) Metody pomiaru W pełni cyfrowe przetwarzanie sygnału niewyważenia w celu zapewnienia najwyższej jakości pomiaru Zakres pomiaru niewyważenia 1 : 2,000,000 Zakres prędkości od 100 do 5,000 obr/min Interfejsy USB dla urządzeń peryferyjnych Przedni USB do exportu danych Sieciowy, Ethernet dla tworzenia kopii zapasowej, teleserwisu i zdalnego serwisu Interfejs 232 Opcje Drukarka Wyważanie wirników specyficznych (Rotor Specific Calibration) Software do korekcji masy poprzez wiercenie Software do korekcji masy poprzez liczbę lub długość materiału Software do korekcji strefy zakazane Eksport danych w formacie ASCII Możliwość drugiej konfiguracji dla drugiej maszyny Możliwość rozszerzenia do CAB920 SmartTouch Balancing and Diagnostic Systems SCHENCK RoTec GmbH Landwehrstraße Darmstadt rotec@schenck.net Tel.: +49 (0) Fax: +49 (0) RoTec Polska ul. Przemyslowa Tychy schenck@rotec.pl Tel.: +48 (0) Fax:+48 (0) RC1507 pol BESP DF All information without obligation. Subjects to change without notice.

produkcji Schenck Funkcje Pomiar niewyważenia dynamicznego w dwóch płaszczyznach, niewyważenia statycznego i niewyważenia momentowego Automatyczne wyliczenie i porównanie tolerancji Kalkulacja
