1 PRUFTECHNIK WIBREM Sp. z o.o Wrocław ul. Sułowska 43 Tel Fax info@pruftechnik.com.pl OMNITREND Oprogramowanie diagnostyczne dla Windows po Polsku

2 Czym jest OMNITREND? 1 oprogramowanie na PC dla wszystkich systemów diagnostycznych firmy PRUFTECHNIK OMNITREND programowanie zadań pomiarowych projektowanie ścieŝek ustawianie alarmów wydruk raportów pomiary, wyświetlanie wyników i gromadzenie danych zrządzanie danymi w bazie 2

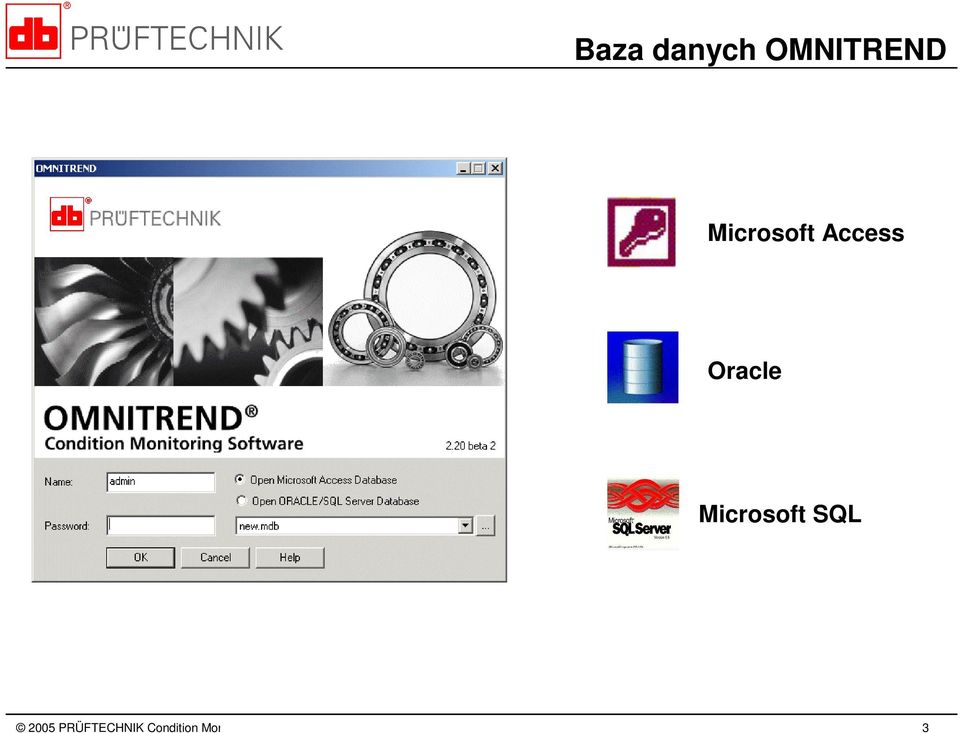

3 Baza danych OMNITREND Microsoft Access Oracle Microsoft SQL 3

4 Struktura drzewa Prosta struktura drzewa maszyn 6 poziomów hierarchii wykorzystanie funkcji Windows kopiuj i wklej funkcja przeciągnij i puść dla wszystkich poziomów danych wszystkie ustawienia maszyn w tym samym oknie. Prosty wybór elementu drzewa 4

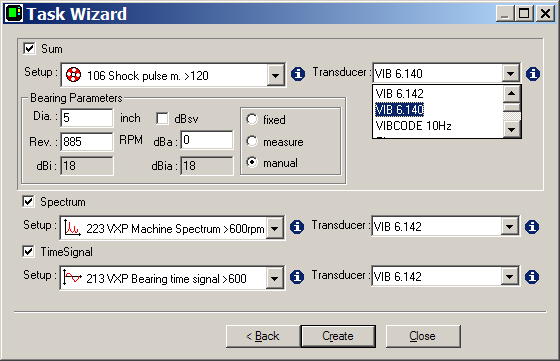

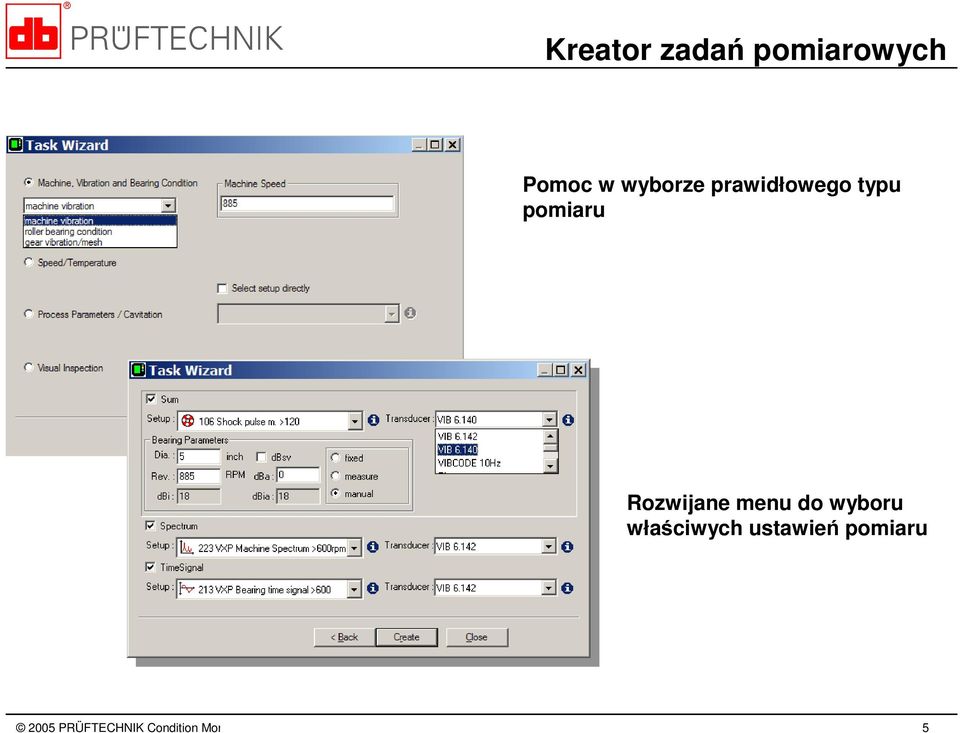

5 Kreator zadań pomiarowych Pomoc w wyborze prawidłowego typu pomiaru Rozwijane menu do wyboru właściwych ustawień pomiaru 5

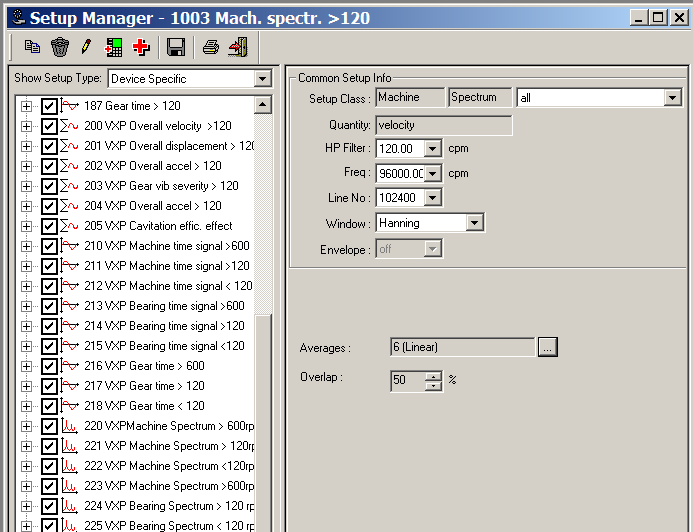

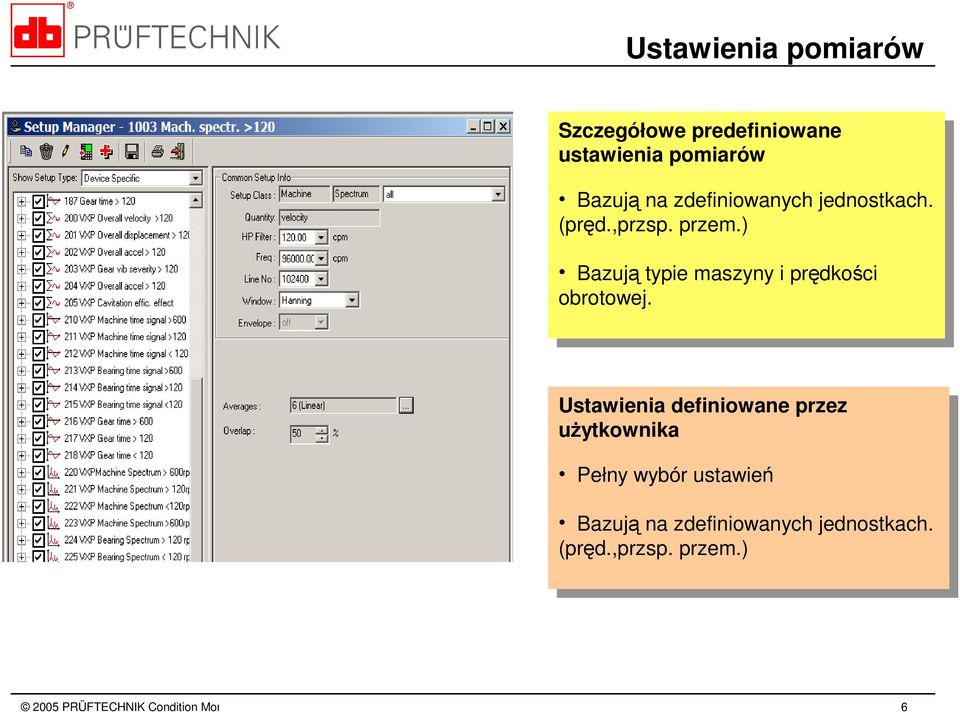

6 Ustawienia pomiarów Szczegółowe predefiniowane ustawienia pomiarów Bazują na zdefiniowanych jednostkach. (pręd.,przsp. przem.) Bazują typie maszyny i prędkości obrotowej. Ustawienia definiowane przez uŝytkownika Pełny wybór ustawień Bazują na zdefiniowanych jednostkach. (pręd.,przsp. przem.) 6

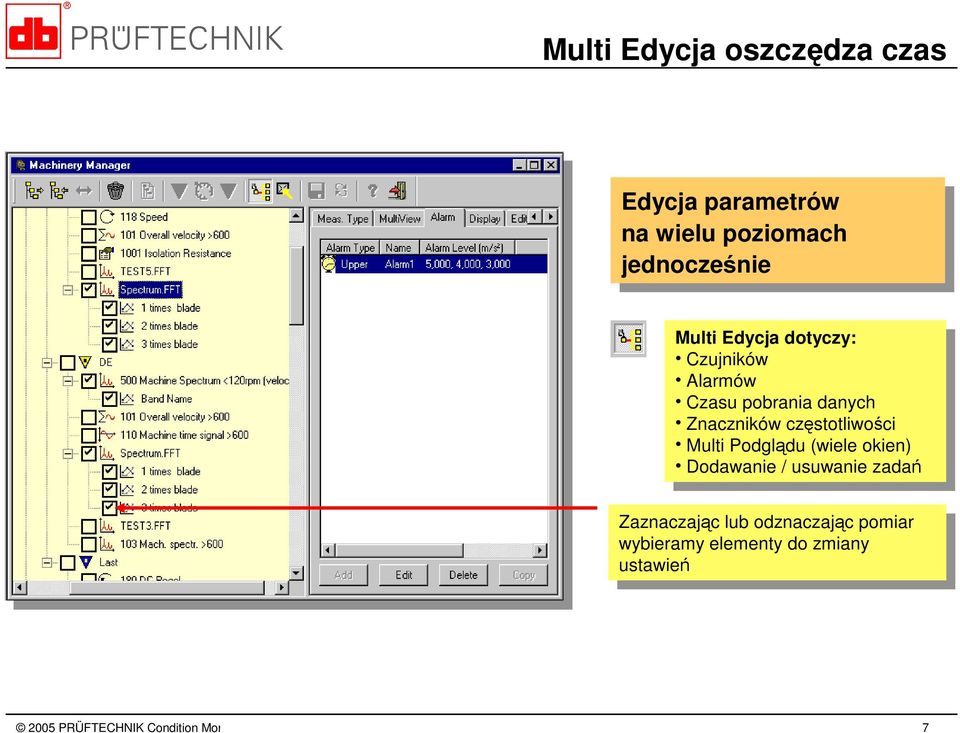

7 Multi Edycja oszczędza czas Edycja parametrów na wielu poziomach jednocześnie Multi Edycja dotyczy: Czujników Alarmów Czasu pobrania danych Znaczników częstotliwości Multi Podglądu (wiele okien) Dodawanie / usuwanie zadań Zaznaczając lub odznaczając pomiar wybieramy elementy do zmiany ustawień 7

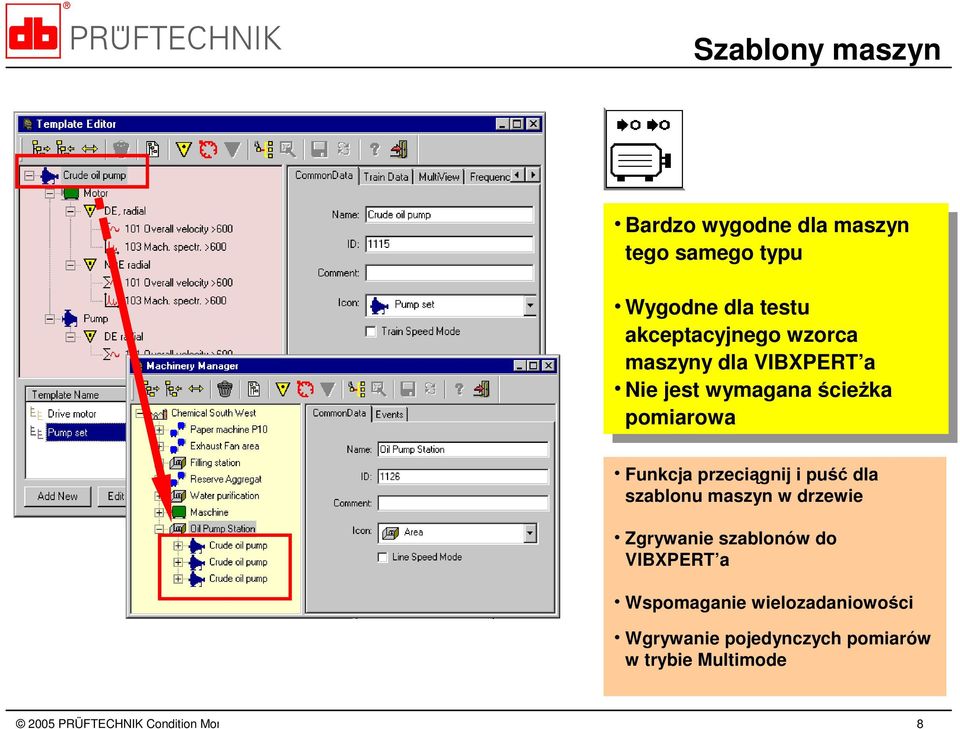

8 Szablony maszyn Bardzo wygodne dla maszyn tego samego typu Wygodne dla testu akceptacyjnego wzorca maszyny dla VIBXPERT a Nie jest wymagana ścieŝka pomiarowa Funkcja przeciągnij i puść dla szablonu maszyn w drzewie Zgrywanie szablonów do VIBXPERT a Wspomaganie wielozadaniowości Wgrywanie pojedynczych pomiarów w trybie Multimode 8

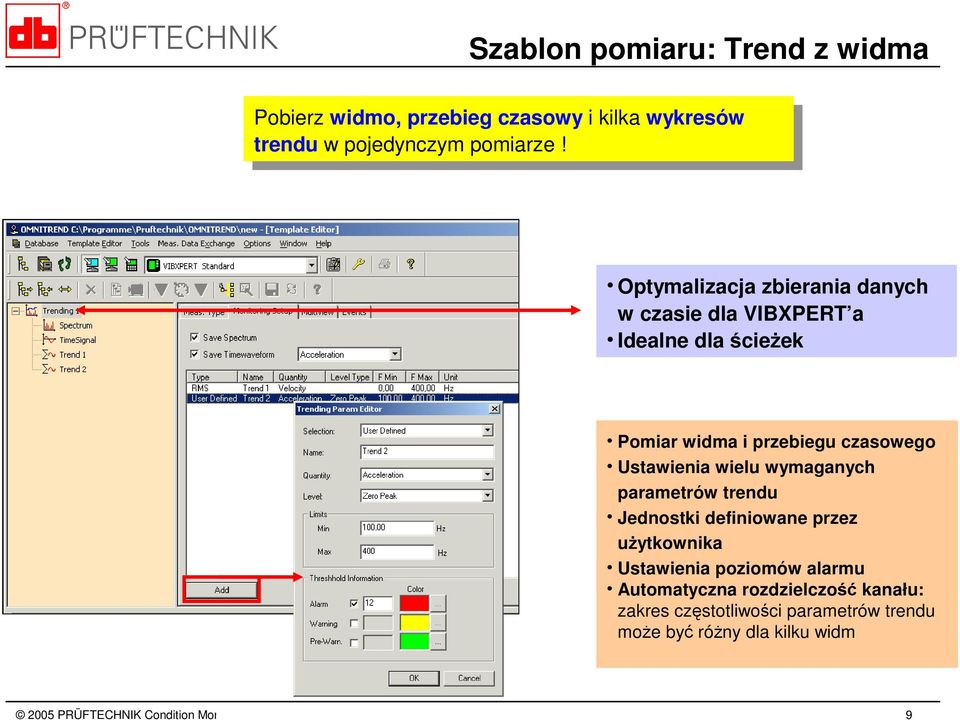

9 Szablon pomiaru: Trend z widma Pobierz widmo, przebieg czasowy i kilka wykresów trendu w pojedynczym pomiarze! Optymalizacja zbierania danych w czasie dla VIBXPERT a Idealne dla ścieŝek Pomiar widma i przebiegu czasowego Ustawienia wielu wymaganych parametrów trendu Jednostki definiowane przez uŝytkownika Ustawienia poziomów alarmu Automatyczna rozdzielczość kanału: zakres częstotliwości parametrów trendu moŝe być róŝny dla kilku widm 9

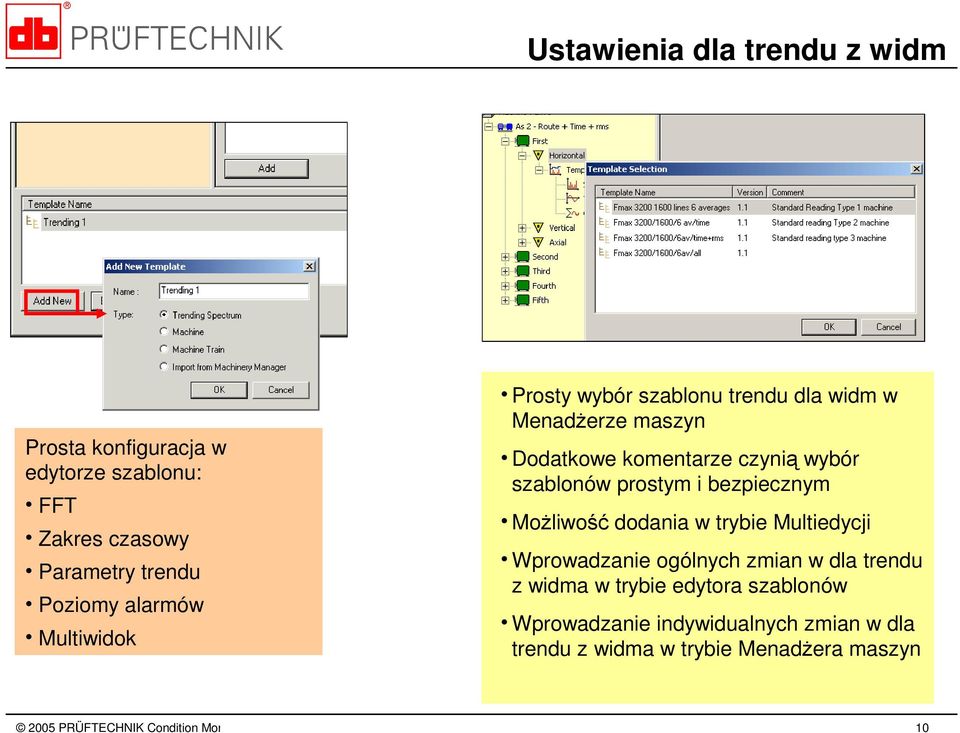

10 Ustawienia dla trendu z widm Prosta konfiguracja w edytorze szablonu: FFT Zakres czasowy Parametry trendu Poziomy alarmów Multiwidok Prosty wybór szablonu trendu dla widm w MenadŜerze maszyn Dodatkowe komentarze czynią wybór szablonów prostym i bezpiecznym MoŜliwość dodania w trybie Multiedycji Wprowadzanie ogólnych zmian w dla trendu z widma w trybie edytora szablonów Wprowadzanie indywidualnych zmian w dla trendu z widma w trybie MenadŜera maszyn 10

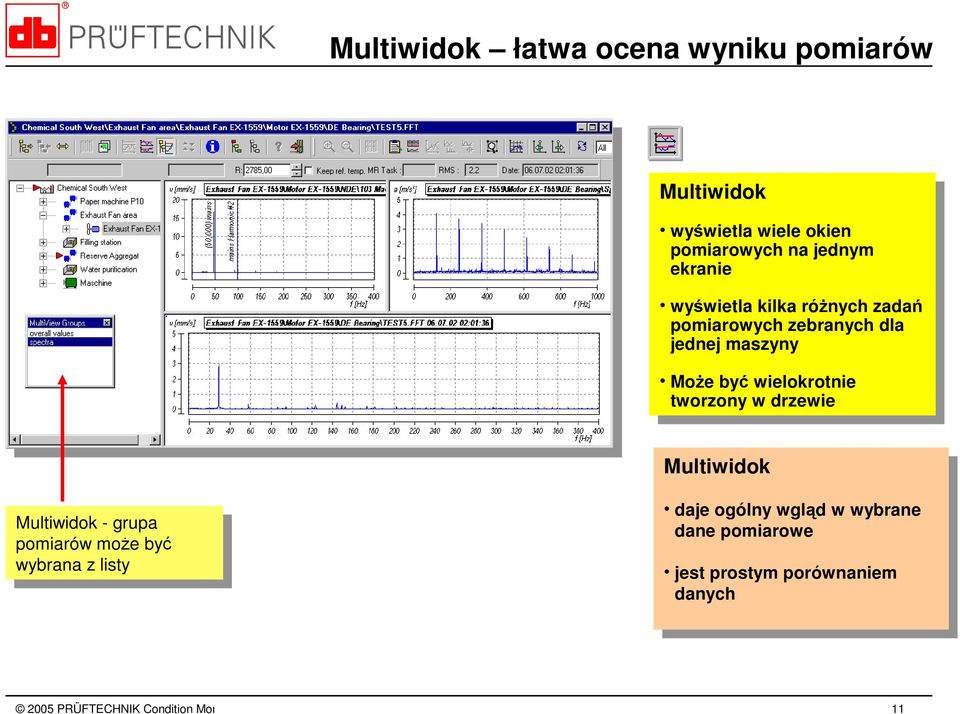

11 Multiwidok łatwa ocena wyniku pomiarów Multiwidok wyświetla wiele okien pomiarowych na jednym ekranie wyświetla kilka róŝnych zadań pomiarowych zebranych dla jednej maszyny MoŜe być wielokrotnie tworzony w drzewie Multiwidok Multiwidok - grupa pomiarów moŝe być wybrana z listy daje ogólny wgląd w wybrane dane pomiarowe jest prostym porównaniem danych 11

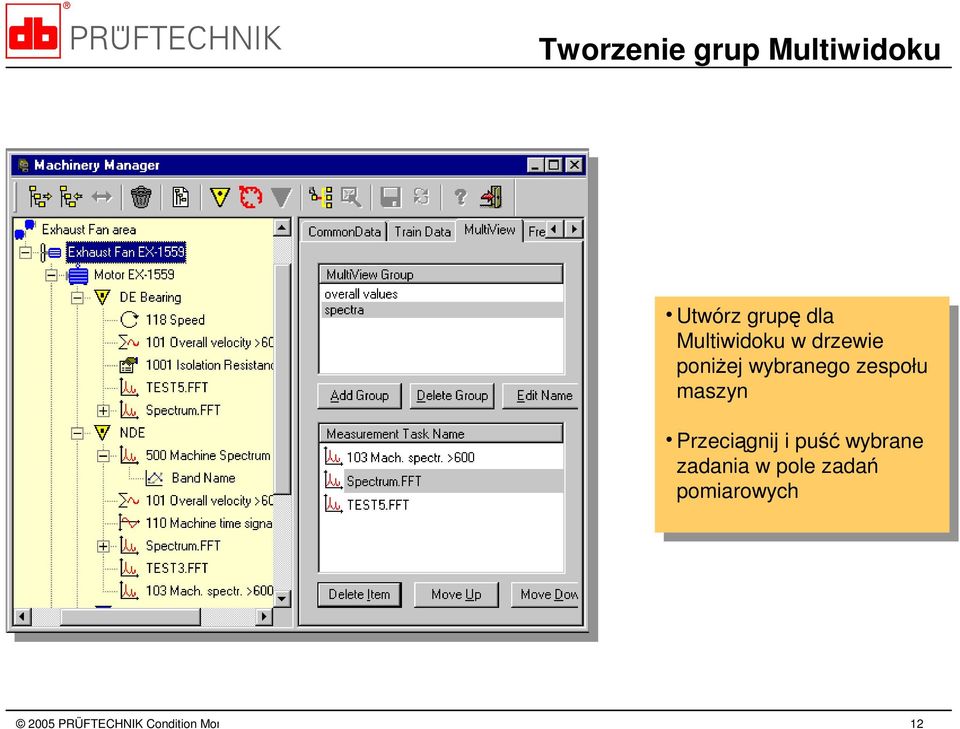

12 Tworzenie grup Multiwidoku Utwórz grupę dla Multiwidoku w drzewie poniŝej wybranego zespołu maszyn Przeciągnij i puść wybrane zadania w pole zadań pomiarowych 12

13 Alarmy Typy alarmów Poziom ogólny alarmu 0-Peak, Peak do Peak i RMS WyŜszy i niŝszy alarm dla przebiegów czasowych 0-Peak, Peak do Peak i RMS Alarmy dla widm Maska i pasmo Alarm impulsu udarowego Tło (szum) i maksimum Graficzna prezentacja i pomiar Poziomy alarmu bazujące na wartościach i jednostkach z czytelną graficzną prezentacją 13

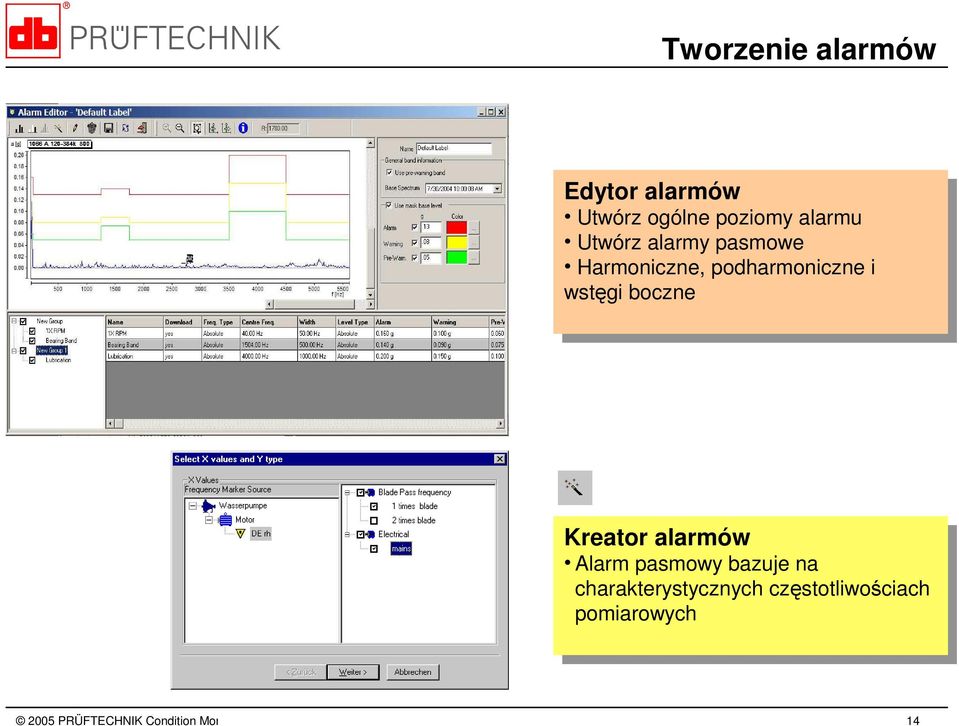

14 Tworzenie alarmów Edytor alarmów Utwórz ogólne poziomy alarmu Utwórz alarmy pasmowe Harmoniczne, podharmoniczne i wstęgi boczne Kreator alarmów Alarm pasmowy bazuje na charakterystycznych częstotliwościach pomiarowych 14

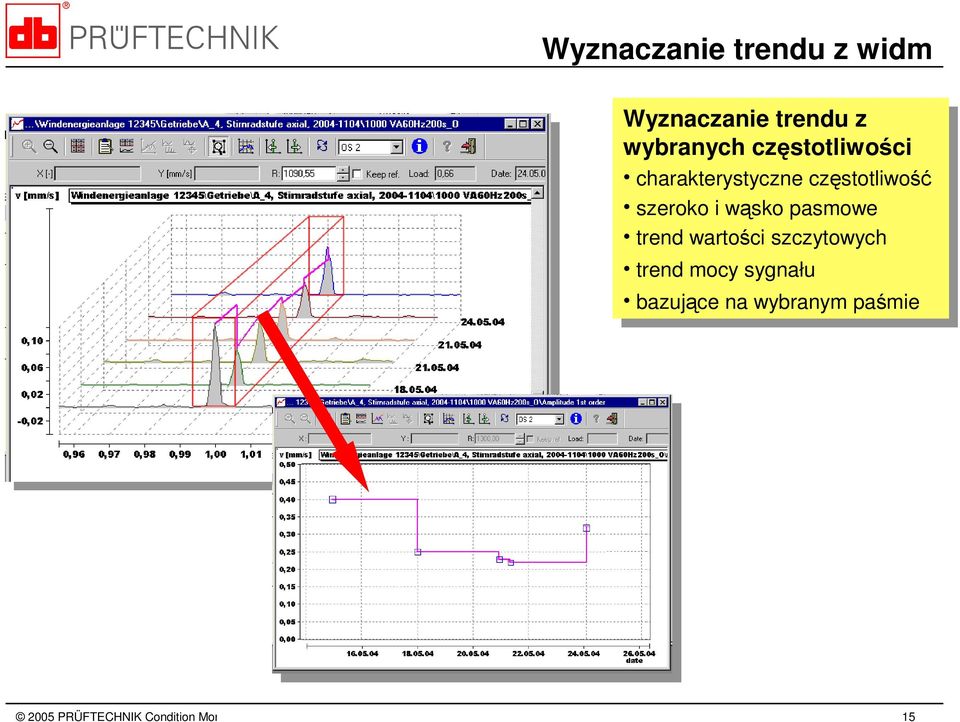

15 Wyznaczanie trendu z widm Wyznaczanie trendu z wybranych częstotliwości charakterystyczne częstotliwość szeroko i wąsko pasmowe trend wartości szczytowych trend mocy sygnału bazujące na wybranym paśmie 15

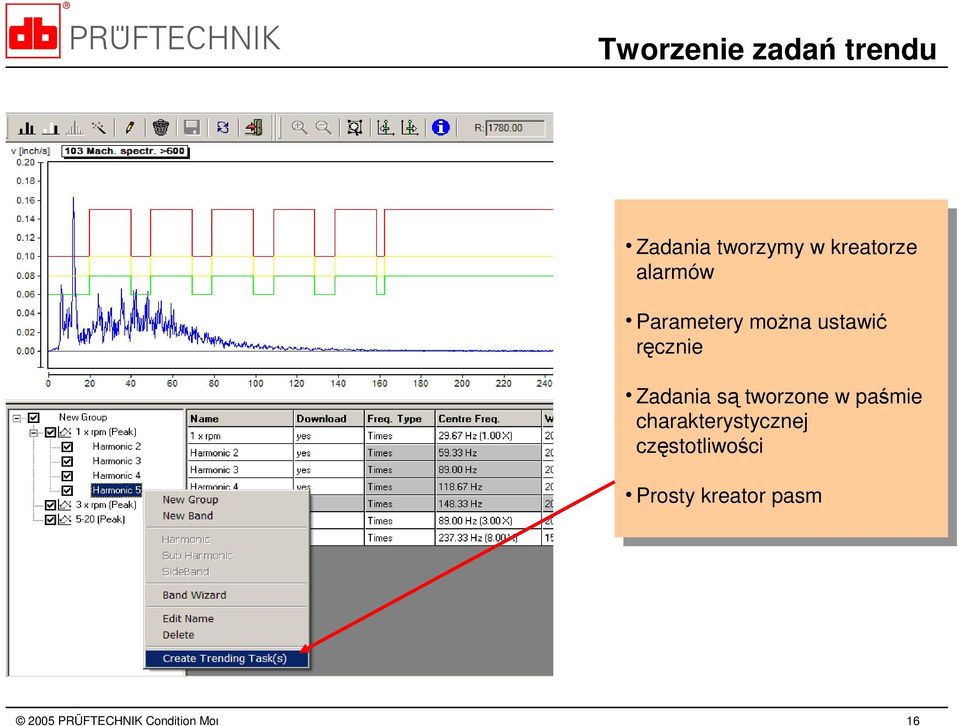

16 Tworzenie zadań trendu Zadania tworzymy w kreatorze alarmów Parametery moŝna ustawić ręcznie Zadania są tworzone w paśmie charakterystycznej częstotliwości Prosty kreator pasm 16

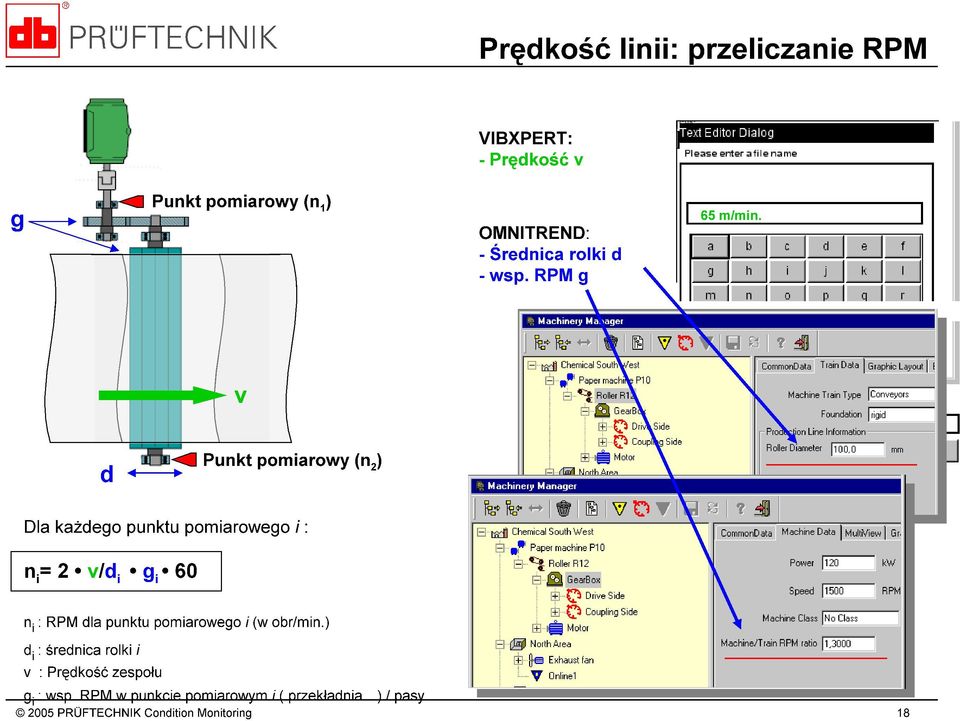

17 Prędkość linii - dla linii produkcyjnych Problem: DuŜa liczba rolek z róŝną wartością RPM Wymagana duŝa liczba pomiarów RPM Rozwiązanie: Przeliczenie RPM dla kaŝdego punktu Nie potrzebny pomiar RPM!! Kluczowe rozwiązania UŜycie prędkości linii do przeliczenia RPM Uproszczenie ustawień normalizacji dla pomiaru shock pulse Uproszczone przeliczanie znaczników częstotliwości uszkodzeń dbn 2x 3x 4x Monitoring łoŝysk tocznych i diagnostyka maszyn papierniczych 17

18

19 Prędkość zespołu - dla zespołu maszyn Pomiar shock pulse z normalizacją (dbn) dbn Kluczowe rozwiązania UŜycie referencyjnego RPM for RPM calculation Uproszczenie ustawień normalizacji dla pomiaru shock pulse Uproszczone przeliczanie znaczników częstotliwości uszkodzeń x 3x 4x 1498 Referencyjne RPM Widmo przekładni / widmo silnika z przeliczonymi znacznikami częstotliwości uszkodzeń 19

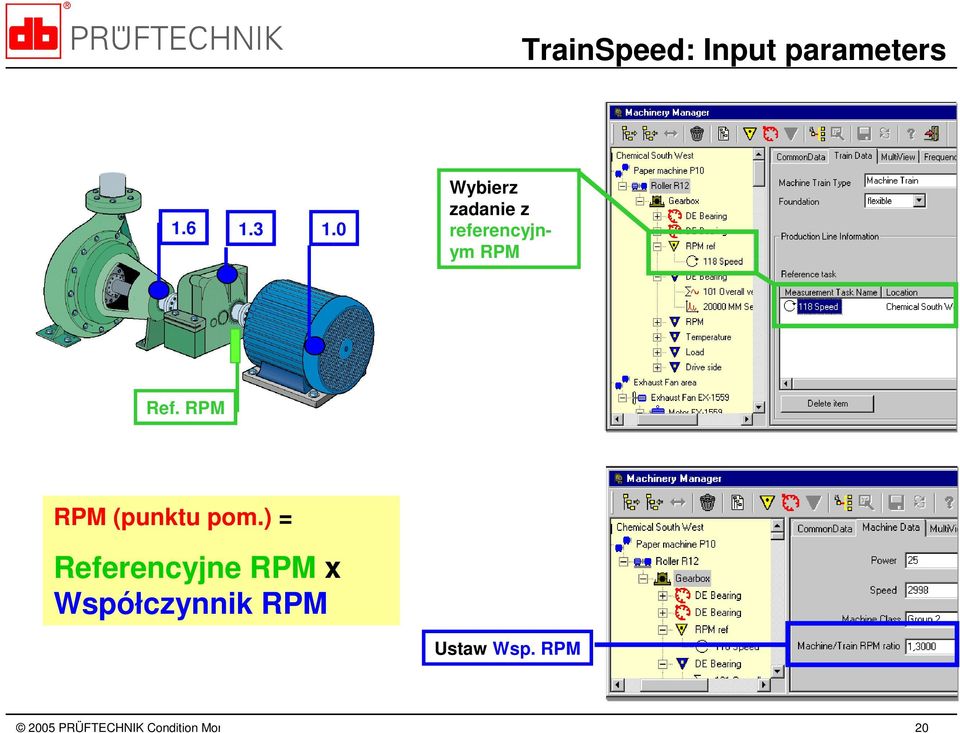

20 TrainSpeed: Input parameters Wybierz zadanie z referencyjnym RPM Ref. RPM RPM (punktu pom.) = Referencyjne RPM x Współczynnik RPM Ustaw Wsp. RPM 20

21 Edytor częstotliwości łoŝysk tocznych ŁoŜyska SKF Przelicznik częstotliwości dla łoŝysk tocznych: Wprowadzanie danych łoŝyska ręcznie (łoŝysko z poza bazy) Dane łoŝysk SKF, FAG(..) są zgromadzone w bazie łoŝysk Pole wprowadzania danych łoŝyska Częstotliwości charakterystyczne wybranego łoŝyska 21

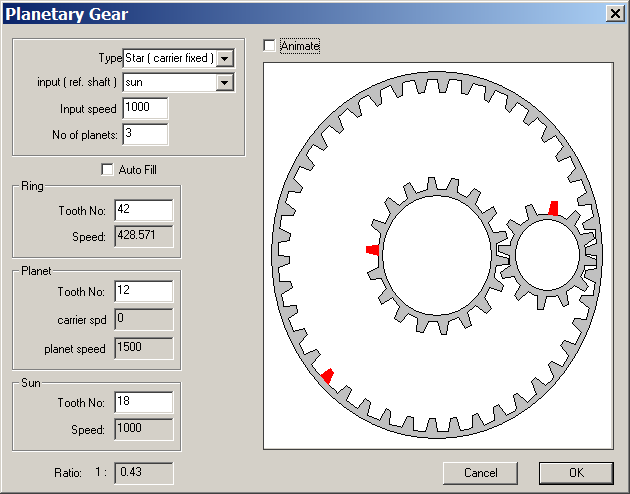

22 Edytor częstotliwości przekładni (opcja) Prezentacja graficzna Wizualizacja przekładni na podstawie wprowadzonych danych Animacja pokazuje aktualny stopień przekładni System plików przekładni DuŜa dowolność ustawień uŝytkownika Wylicza wszystkie częstotliwości charakterystycznych zazębień przekładni 22

23 Edytor częstotliwości przekładni (opcja) Aplikacja przeliczania częstotliwości dla przekładni łańcuchowych Aplikacja dla typu jedno wejście dwa wyjścia Aplikacja dla przekładni wielostopniowych 23

24 Edytor zdarzeń Zapisywanie wyjątkowych zdarzeń w historii maszyny Wybierz z listy typowych zdarzeń Importuj listę zdarzeń Wprowadź zdarzenia ręczie 24

25 Tworzenie ścieŝek ŚcieŜka Przeciągnij i z dowolnego poziomu drzewa i puść Zachowana struktura drzewa Dostosowana sekwencja pom. Wybór kanału pomiarowego MoŜna stosować wielozadaniowość Przechowywanie opisów i objaśnień Pula Maszyn moŝe być czasowo (dodatkowo) dodana do ścieŝki UŜyteczne dla awaryjnych lub pominiętych w ścieŝce maszyn 25

26 Graficzny obraz ścieŝki Graficzny widok maszyn i monitorowanych Graficzne wskazania punktów pomiarowych Przeciągnij i Puść którykolwiek punkt pomiarowy z widoku drzewa do widoku graficznego Proste zbieranie danych dzięki ścieŝce graficznej pozycje punktów pomiarowych symbole maszyn kierunek pomiaru na ekranie urządzenia pomiarowego 26

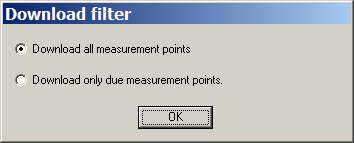

27 Zarządzanie ścieŝkami Stworzone ścieŝki mogą być pobrane na trzy sposoby: Cała ścieŝka Tylko wybrane punkty pomiarowe Tylko punkty pomiarowe z ustawionymi alarmami 27

28 Komunikacja Serial RS-232 Łatwy w uŝyciu Komunikacja w normalnej prędkości Standard dla VIBROTIP a, VIBSCANNER a Ethernet Trudniejsze w uŝyciu Najszybsza komunikacja Standard dla VIBXPERT a, systemy Online USB Łatwy w uŝyciu Szybka komunikacja Tylko VIBXPERT 28

29 Multimode Import Najprostszy system wymiany danych nie w ścieŝce! Wymiana w trybie Multimode Przeciągnij i Puść wybrany pomiar do wybranego miejsca w drzewie Pomiary mogą być dodane do istniejących maszyn lub nowe maszyny mogą być dodane do pomiarów Pomiary mogą być później dodane do ścieŝki Inne gromadzenie danych OMNITREND drzewo bazy danych Struktura plików w przyrządzie Pomiary fazy Pomiary wywaŝania Orbity... mogą być gromadzone dla specyficznych maszyn 29

30 Szybka ocena stanu maszyn Raport ścieŝki pokazuje wszystkie naruszenia alarmów CZERWONY, śółty, ZIELONY Kolorowe flagi maszyn wskazują stan maszyny Flagi maszyn bazują na ustawieniach alarmów Zdefiniowane przez uŝytkownika lub bazujące na normie ISO Automatycznie aktualizowane gdy ścieŝka jest zgrywana 30

31 Prognoza stanu maszyny Poziom Alarmowy będzie przekroczony 8 kwietnia 1999" wyznaczanie krzywej trendu w przyszłości wyliczenie daty naruszenia alarmu róŝne typy funkcji optymalne dla interpolacji krzywej trendu dostosowanie zakresu czasu do wyliczeń dostosowanie zakresu czasu do podglądu 31

32 Wszystkie dane w jednym miejscu Dodatkowe informacje takie jak Obrazy wykonane w podczerwieni, Dokumentacja techniczna (PDF) Pliki z pomiarów osiowania Raporty olejowe itp. mogą być dodane do wybranej maszyny 32

33 Dziękujemy za uwagę więcej informacji na 33
