1 OBIEKT: PRZEDSZKOLE SAMORZĄDOWE NR 2 LOKALIZACJA: WIELICZKA UL. ASNYKA 40 INWESTOR: ZARZĄD BUDYNKÓW KOMUNALNYCH W WIELICZCE STADIUM: PROJEKT BUDOWLANY JEDNOSTKA PROJEKTOWANIA: SOLIS TECH NOWOCZESNE SYSTEMY GRZEWCZE UL. CIOŁKOSZA KRAKÓW PROJEKTANT: mgr inż. Łukasz Gołdyń nr ewid. upr. MAP/0143/POOS/08 SPRAWDZAJĄCY: mgr inż. Wanda Piekarczyk nr ewid. upr. 321/78

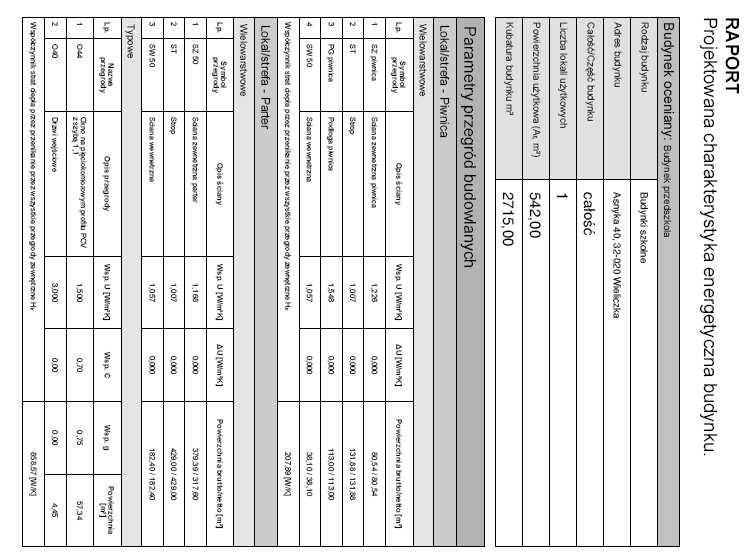

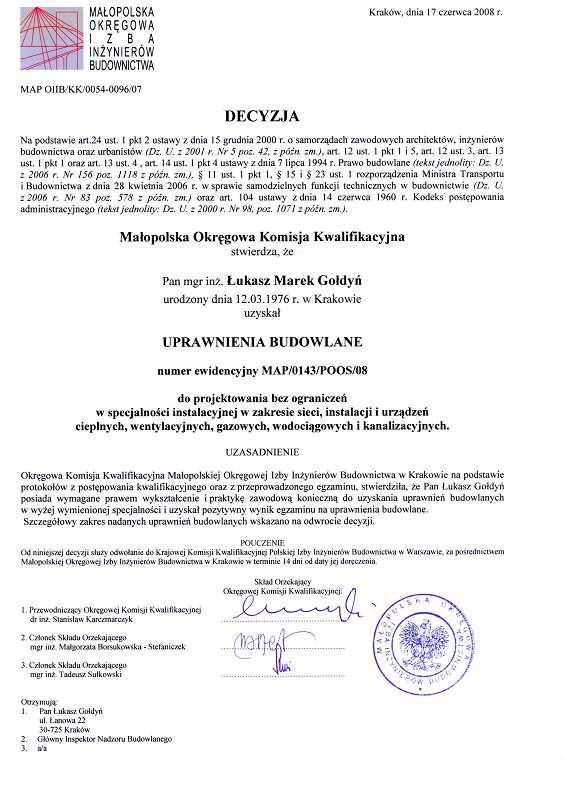

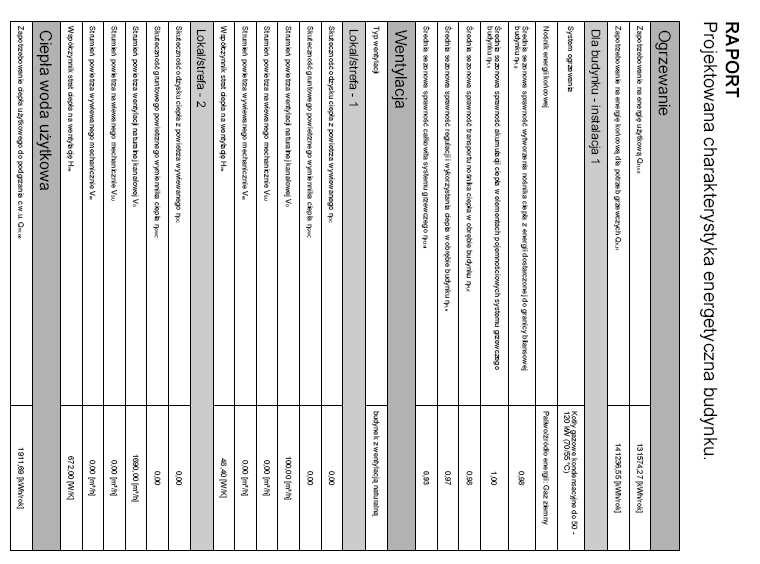

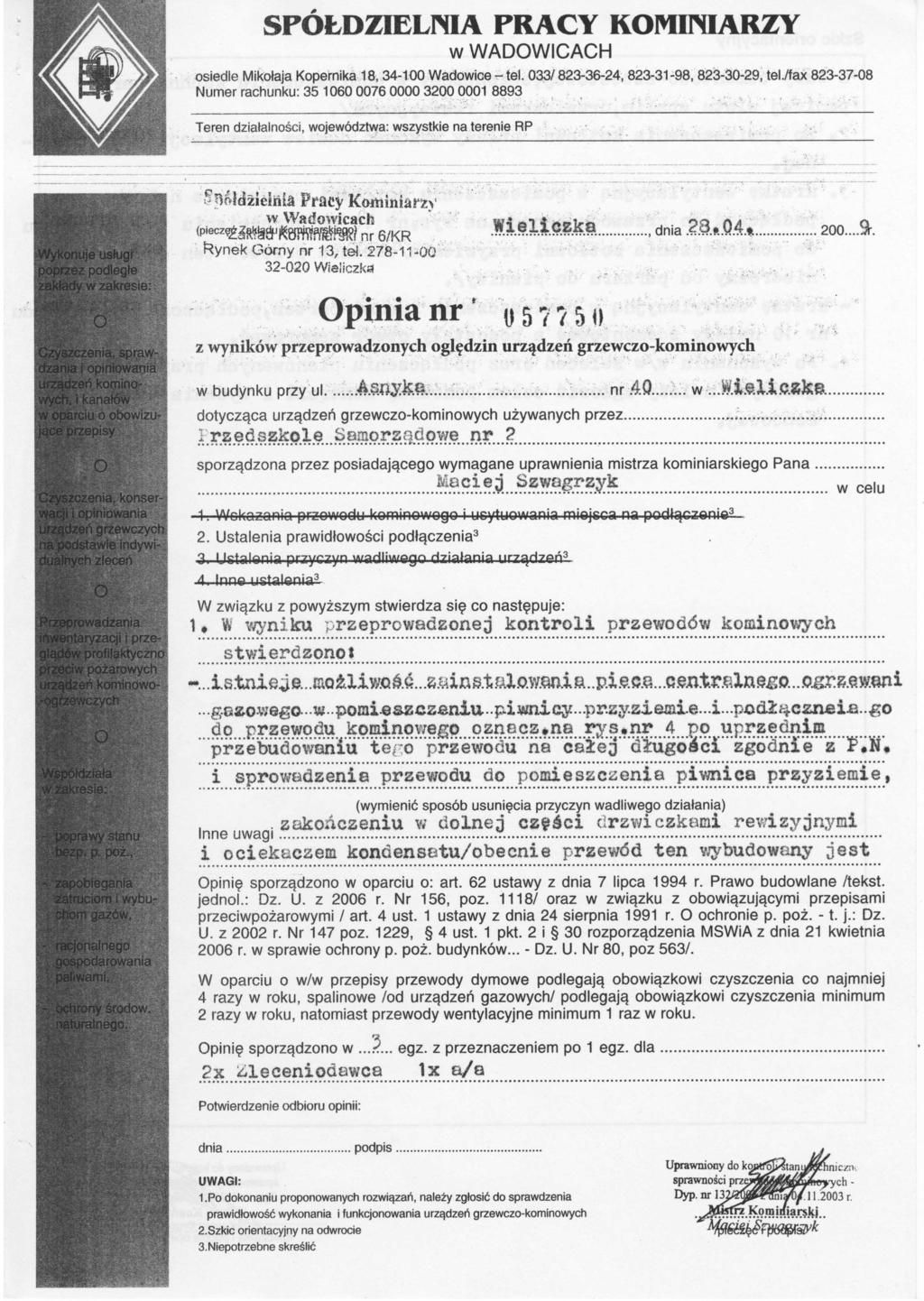

2 ZAWARTOŚĆ OPRACOWANIA: 1. Opis techniczny Str Informacja BIOZ Str Oświadczenia projektantów Str Uprawnienia projektowe Str Opinia kominiarza Str Projektowana charakterystyka energetyczna Str Projektowana charakterystyka energetyczna Str. 17 Rys.1 Rys.2 Rys.3 Rys.4 Rys.5 Rys.6 Rys.7 Rys.8 Rys.9 Rys.10 Rys.11 technologia kotłowni gazowej kotłownia gazowa - rzut instalacja c.o. rzut piwnic instalacja c.o. rzut parteru instalacja c.o. rozwinięcie kan. san. rzut piwnic kan. san. rzut parteru kan. san. rozwinięcie instalacja wod. rzut piwnic instalacja wod. rzut parteru instalacja wod. aksonometria tel./fax Strona 2

3 OPIS TECHNICZNY 1. Zakres opracowania Dokumentacja obejmuje: - kotłownię gazową - instalację centralnego ogrzewania - wewnętrzną instalację wod.-kan.. 2. Opis projektowanych rozwiązań KOTŁOWNIA GAZOWA, INST. C.O. W chwili obecnej obiekt częściowo jest ogrzewany piecami kaflowymi a częściowo dwufunkcyjnym kotłem gazowym. Przewidziano demontaż istniejącego dwufunkcyjnego kotła gazowego c.o., przepływowych podgrzewaczy gazowych oraz demontaż pieców kaflowych. W piwnicy przedszkola zgodnie z rys. nr 2 wykonać kotłownię gazową opartą na kotle firmy DeDietrich typ MC65. Kocioł pracować będzie w układzie z otwartą komorą spalania. Pprzewód spalinowy podłączyć do przewodu nr4 w sposób wskazany w opinii kominiarskiej. W kotłowni należy wykonać zgodnie z opinią kominiarską wentylację kotłowni oraz nawiew powietrza zewnętrznego. Kocioł należy podłączyć do instalacji zimnej wody za pomocą elastycznego węża zbrojonego o średnicy Dn20. Przed oraz za przewodem elastycznym należy zamontować kulowe zawory odcinające. Na podłączeniu zimnej wody do kotła przed przewodem elastycznym należy zamontować zawór antyskażeniowy typ BA294 Dn20 oraz stację zmiękczającą wodę BWT typ Euromat 25SE. Kocioł zabezpieczyć zaworem bezpieczeństwa SYR bar dn15 Kocioł będzie pracował w układzie pogodowego sterowania (czujnik temp. zew. zamontować na ścianie północnej natomiast regulator pokojowy w miejscu wskazanym przez użytkownika). Sterownik pokojowy zamontować w pomieszczeniu reprezentatywnym w uzgodnieniu z użytkownikiem. Pomieszczenie piwniczne należy dostosować do potrzeb kotłowni, min. zapewnić wysokość kotłowni min. 250cm oraz wykonać oświetlenie sztuczne i dzienne (zabudować w ścianie zewnętrznej okno o pow. 2,1m 2 ). W pomieszczeniu kotłowni zgodnie z rys. nr2 należy przesunąć otwór drzwiowy i zamontować przeciwpożarowe drzwi wejściowe do kotłowni o odporności ogniowej EI30. Projektowany kocioł będzie również źródłem ciepła na potrzeby ciepłej wody użytkowej, w tym celu w kotłowni zamontować zasobnik ciepła z pojedynczą wężownicą firmy Elektromet typ WGJ-S 400. Zasobnik zabezpieczyć zaworem bezpieczeństwa typ SYR bar dn20 oraz naczyniem przeponowym DE33. Na podłączeniu zimnej wody do zbiornika należy zamontować zawór antyskażeniowy typ EA-RV 277 Dn32. W pomieszczeniu kotłowni wykonać studzienkę schładzającą z zabudowaną pompą odwadniającą. Do studzienki podłączyć zasyfonowany odpływ zneutralizowanego kondensatu, odpływ z kratki podłogowej oraz odpływ z umywalki w kotłowni. Instalację centralnego ogrzewania wykonać z rur miedzianych łączonych lutem miękkim. Instalację zaprojektowano dla temperatury zasilania 75 o C i temp. powrotu 65 o C Przewody inst. c.o. należy prowadzić natynkowo mocowanych do ścian za pomocą uchwytów z tworzywa sztucznego. Instalację należy prowadzić ze spadkami w kierunku pionów zapewniającym odpowietrzanie instalacji. W najwyższych punktach instalacji zamontować tel./fax Strona 3

4 automatyczne zawory odpowietrzające odcięte zaworami kulowymi. W miejscach przejść rurociągów przez przegrody należy stosować rury osłonowe o dwie dymensje większe wypełnione pianką izolacyjną. Rurociągi prowadzone przez pomieszczenie piwnicy należy zaizolować cieplnie izolacją z wełny mineralnej z płaszczem Alu o grubości 20mm. Instalację zabezpieczyć naczyniem przeponowym typ N35. Źródłem ciepła dla poszczególnych pomieszczeń będą stanowić higieniczne grzejniki płytowe firmy Buderus typ Profil. Projektuje się grzejniki z dolnym podłączeniem z zaworami blokowymi. Grzejniki dobrano dla parametrów tz=75 o C i tp=65 o C. Grzejniki zamontowane należy obudować. Podłączenie instalacji gazowej do kotła wykonać z rur stalowych czarnych bez szwu o średnicy Dn20. Rurociągi instalacji gazowej należy prowadzić natynkowo a po montażu należy pomalować dwukrotnie farbą podkładową antykorozyjną a następnie farbą nawierzchniową w kolorze żółtym. W celu ochrony przed wyciekiem gazu należy zamontować układ detekcji gazu składający się z czujnika DEX12, centrali MD-2Z zamontowanej w korytarzu przylegającym do kotłowni, sygnalizatora akustyczno-optycznego SL21 zamontowanego na ścianie zewnętrznej budynku oraz zaworu MAG-3 zabudowanego w skrzynce na ścianie zew za kurkiem głównym. Układ detekcji gazu wykonać zgodnie z wytycznymi producenta. INSTALACJA ZW., CWU ORAZ CYRKULACJI Instalację c.w.u. należy wykonać z rur firmy KanTherm typu PE-RT/AL/PE-HD. Instalację należy prowadzić pod tynkiem. Przewody zaizolować izolacją z pianki PE o grubości 9mm. Rurociągi prowadzone przez pomieszczenie piwnicy należy zaizolować cieplnie izolacją z wełny mineralnej z płaszczem Alu o grubości 20mm. W piwnicy wykonać poziome przewody cyrkulacyjne. Przed każdą baterią czerpalną należy zamontować mieszające zawory przeciwpoparzeniowe. Zastosować bezdotykowe baterie czerpalne oraz bezdotykową armaturę spłukującą. W układzie automatyki kotłowni zapewnić okresowy przegrzew ciepłej wody do temp. 70 o C, nie dopuszczając jednak do przekroczenia temperatury ciepłej wody powyżej 80 o C. Na korytarzu zgodnie z rysunkiem nr10 zamontować hydrant 25 z wężem o długości 30m. Przed hydrantem zamontować zawór antyskażeniowy. Zastosować miski ustępowe oraz umywalki dopuszczone do użytkowania przez dzieci. Na podstawie wytycznych z literatury branżowej przyjęto wysokość montażu górnej krawędzi umywalek dziecięcych 63 cm nad podłogą. Ponieważ warunki przyłącza wodociągowego nie zapewniają wystarczającego ciśnienia do celów poboru wody a także do celów p.poż, w piwnicy należy zamontować zestaw hydroforowy firmy Instalcompact typ. ZH-ICL/S/ /0,37+ORDN40, który zapewni w inst. ciśnienie o wartości 0,25 MPa oraz wydatek 1 dm 3 /s. W celu zapewnienia wymaganego ciśnienia oraz wydatku należy również zwiększyć średnicę przyłącza wodociągowego z dn25 na dn50mm. KANALIZACJA SANITARNA W celu odprowadzenia ścieków należy wykonać kanalizację sanitarną z rur PVC. Poziomy kanalizacji prowadzone w posadzce parteru sprowadzić do piwnicy i podłączyć do istniejących przykanalików włączonych do zew. studzienki kanalizacyjnej. Piony PK1 oraz PK3 wyprowadzić ponad dach i zakończyć wywiewką. Pion PK2 zakończyć pod stropem parteru zaworem napowietrzającym. Piony kanalizacyjne zabudować. Na każdym z pionów zabudować tel./fax Strona 4

5 czyszczaki a na poziomych przewodach zamontować zgodnie z rysunkiem rewizje. W łazience zastosować umywalki o raz miski ustępowe mocowane w systemie Geberit Kombifix. 3. Wytyczne branżowe W pomieszczeniu kotłowni oraz hydroforowni wykonać prace budowlane polegające na: pogłębieniu pomieszczenia kotłowni do wysokości min. 2,5m, ułożeniu płytek na podłodze i ścianach, malowaniu ścian i sufitu, osadzeniu/wymianie okien, montażu drzwi p.poż EI30, wykonaniu instalacji elektrycznej oświetleniowej oraz doprowadzającej energię elektryczną do zaprojektowanych urządzeń. 4. Uwagi końcowe Montaż, próby i odbiór instalacji, oraz przyłączy należy wykonać i przeprowadzić zgodnie z niniejszym projektem, przedmiotowymi normami, obowiązującymi przepisami BHP i p.poż., oraz Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych. Tom II Instalacje Sanitarne i Przemysłowe. Wszystkie urządzenia i elementy instalacji powinny posiadać aktualną Aprobatę Techniczną ITB, oraz CNBOP. Montaż urządzeń, rozruch i regulację instalacji powinny przeprowadzić specjalistyczne firmy, wraz z potwierdzeniem wykonania zgodnie z przepisami i wytycznymi producenta. Wykonawca ma obowiązek przeszkolić wydelegowany personel obiektu w obsłudze zastosowanych urządzeń. Każde urządzenie powinno posiadać załączoną Dokumentację Techniczno Ruchową, oraz instrukcję obsługi. Dopuszcza się zamianę urządzeń na inne niż dobrane w projekcie, ale o identycznych parametrach, tylko za zgodą osób projektujących. Projektujący nie ponosi odpowiedzialności za zmiany dokonane przez wykonawcę bez zgody pisemnej osób projektujących. Opracowanie chronione Ustawą o Prawie Autorskim i Prawach Pokrewnych (Dz.U. Nr 24/94 poz. 83 z dnia 4 lutego 1994 r.). tel./fax Strona 5

6 OBIEKT: PRZEDSZKOLE SAMORZĄDOWE NR 2 LOKALIZACJA: WIELICZKA UL. ASNYKA 40 INWESTOR: ZARZĄD BUDYNKÓW KOMUNALNYCH W WIELICZCE INFORMACJA BIOZ PROJEKTANT: mgr inż. Łukasz Gołdyń nr ewid. upr. MAP/0143/POOS/08 tel./fax Strona 6

7 ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO - demontaż istniejących pieców kaflowych - montaż kotła gazowego - wykonanie inst. gazowej - montaż rurociągów instalacji c.o. wraz z armaturą - montaż grzejników - montaż instalacji c.w.u. wraz z armaturą - montaż układu spalinowego - próby szczelności - uruchomienie WSKAZANIE ELEMENTÓW ZAGOSPODAROWANIA DZIAŁKI LUB TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI NIE WYSTĘPUJE WSKAZANIE DOTYCZĄCE PRZEWIDYWANYCH ZAGROŻEŃ WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH OKREŚLAJĄCE SKALĘ I RODZAJE ZAGROŻEŃ ORAZ MIEJSCE I CZAS ICH WYSTĄPIENIA - podczas montażu rurociągów istnieje zagrożenie oparzeniami - podczas wykonywania prac w pomieszczeniach kotłowni przy transporcie, ustawianiu oraz montażu urządzeń projektowanej instalacji może dojść do stłuczeń, skaleczeń lub przygniecenia osób wykonujących te prace - podczas uruchamiania instalacji może dojść do porażenia prądem - wykonanie inst. gazowej - podczas prac na dachu związanych z wykonywaniem instalacji odprowadzenia spalin może dojść do upadku z wysokości osób tam pracujących ŚRODKI ZAPOBIEGAWCZE Podczas realizacji robót wykonawca jest zobowiązany przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Osoby pracujące na wysokościach narażone na upadek muszą być wyposażone w uprzęże zabezpieczające. Montaż ciężkich elementów instalacji (kotły, grzejniki) musi być przeprowadzany przez odpowiednią ilość osób przy dodatkowej asekuracji. Podczas prac na dachu, w celu ochrony osób postronnych, teren wokół budynków należy ogrodzić. Wykonawca zobowiązany jest oznakować teren budowy tel./fax Strona 7

8 oraz jeżeli jest to konieczne wyznaczyć i odpowiednio oznaczyć bezpieczne przejścia przez ten teren. Wykonawca ma obowiązek stosować w czasie prowadzenia robót przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania robót wykonawca jest zobowiązany utrzymywać teren budowy w stanie bez wody stojącej oraz podejmować wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy. Wykonawca unikać będzie uszkodzeń lub uciążliwości dla osób lub własności, a wynikających ze skażenia, hałasu lub innych przyczyn powstałych w następstwie prowadzonych robót. Wykonawca zobowiązany jest do przestrzegania przepisów ochrony przeciw pożarowej. Materiały łatwopalne należy składować w sposób zgodny z odpowiednimi przepisami oraz zabezpieczyć je przed dostępem osób trzecich. Wykonawca ma obowiązek zapewnić i utrzymać w należytym stanie technicznym wszystkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz do zapewnienie bezpieczeństwa publicznego. Wszystkie osoby pracujące na terenie budowy podczas prac montażowych obowiązane są do stosowania kasków ochronnych, odzieży ochronnej (rękawice ochronne, kombinezony) oraz odpowiedniego obuwia. tel./fax Strona 8

9 OŚWIADCZENIE Oświadczam, iż projekt kotłowni, inst. c.o. oraz wod-kan dla budynku Przedszkola samorządowego nr2 w Wieliczce opracowano zgodnie z obowiązującymi przepisami, polskimi normami oraz zasadami wiedzy technicznej. Opracowanie wykonano zgodnie z umową, oraz wydano w stanie kompletnym ze względu na cel, jakiemu ma służyć. maj 2009 mgr inż. Łukasz Gołdyń OŚWIADCZENIE Oświadczam, iż projekt kotłowni, inst. c.o. oraz wod-kan dla budynku Przedszkola samorządowego nr2 w Wieliczce opracowano zgodnie z obowiązującymi przepisami, polskimi normami oraz zasadami wiedzy technicznej. Opracowanie wykonano zgodnie z umową, oraz wydano w stanie kompletnym ze względu na cel, jakiemu ma służyć. maj 2009 mgr inż. Wanda Piekarczyk tel./fax Strona 9

10 tel./fax Strona 10

11 tel./fax Strona 11

12 tel./fax Strona 12

13 tel./fax Strona 13

14 tel./fax Strona 14

15 tel./fax Strona 15

16 tel./fax Strona 16

17 tel./fax Strona 17

18 tel./fax Strona 18

19 tel./fax Strona 19
