1 Sprzedaz maszyn do drążenia otworów startowych Wiertarki erozyjne do otworów startowych zgodnie z Państwa wymaganiami

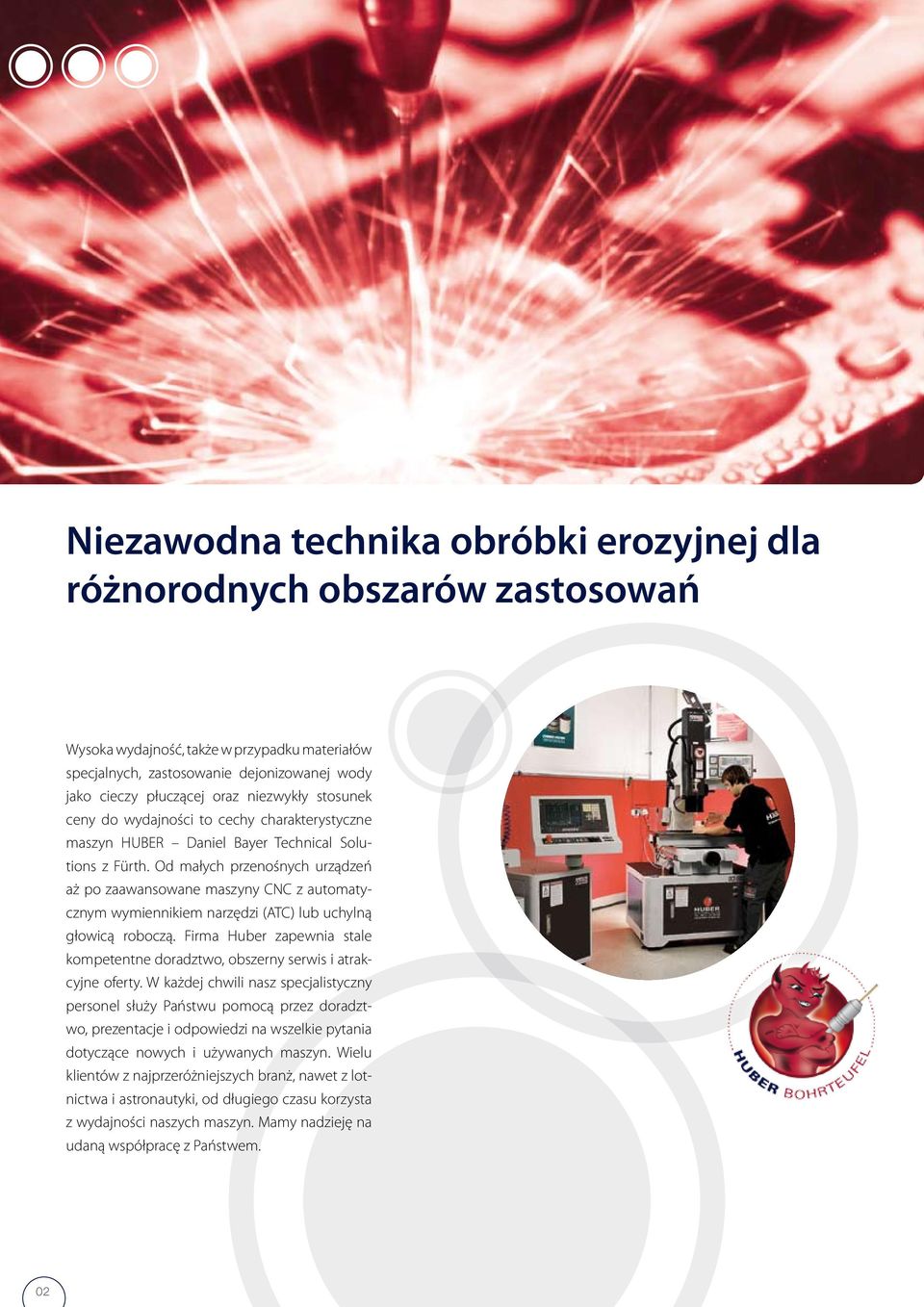

2 Niezawodna technika obróbki erozyjnej dla różnorodnych obszarów zastosowań Wysoka wydajność, także w przypadku materiałów specjalnych, zastosowanie dejonizowanej wody jako cieczy płuczącej oraz niezwykły stosunek ceny do wydajności to cechy charakterystyczne maszyn HUBER Daniel Bayer Technical Solutions z Fürth. Od małych przenośnych urządzeń aż po zaawansowane maszyny CNC z automatycznym wymiennikiem narzędzi (ATC) lub uchylną głowicą roboczą. Firma Huber zapewnia stale kompetentne doradztwo, obszerny serwis i atrakcyjne oferty. W każdej chwili nasz specjalistyczny personel służy Państwu pomocą przez doradztwo, prezentacje i odpowiedzi na wszelkie pytania dotyczące nowych i używanych maszyn. Wielu klientów z najprzeróżniejszych branż, nawet z lotnictwa i astronautyki, od długiego czasu korzysta z wydajności naszych maszyn. Mamy nadzieję na udaną współpracę z Państwem. 02

3 Przenośna wiertarka erozyjna do otworów startowych Modell OCT 0035 Kompaktowa i przenośna Nieograniczone możliwości zastosowań Wysokość tylko 76 cm Ciężar maszyny wraz z pompą i generatorem tylko 100 kg (netto) Prosta i komfortowa obsługa Otwory od 0,3 do 3,0 mm Nadaje się także do przedmiotów o maks. ciężarze KOMPAKT Opcjonalne wyposażenie: Rozszerzenie bazy danych Automatyczne wyłączanie po osiągnięciu określonej głębokości i in. Seria NA kompaktowa & ekonomiczna NA Modell OCT 3020 NA Najwyższa jakość i precyzja Automatyczne wyłączanie po osiągnięciu określonej głębokości jako standard w maszynach HUBER Indywidualne programowanie Filtrowany obieg Otwory startowe od 0,3 do 3,0 mm, wymiary specjalne na żądane Moc standardowa 25 A Panel obsługi NA jako wyposażenie standardowe Opcjonalne wyposażenie: Zwiększenie mocy do 50 A Indywidualne wersje specjalne Pneumatyczny system szybkiej wymiany elektrod i in. 03

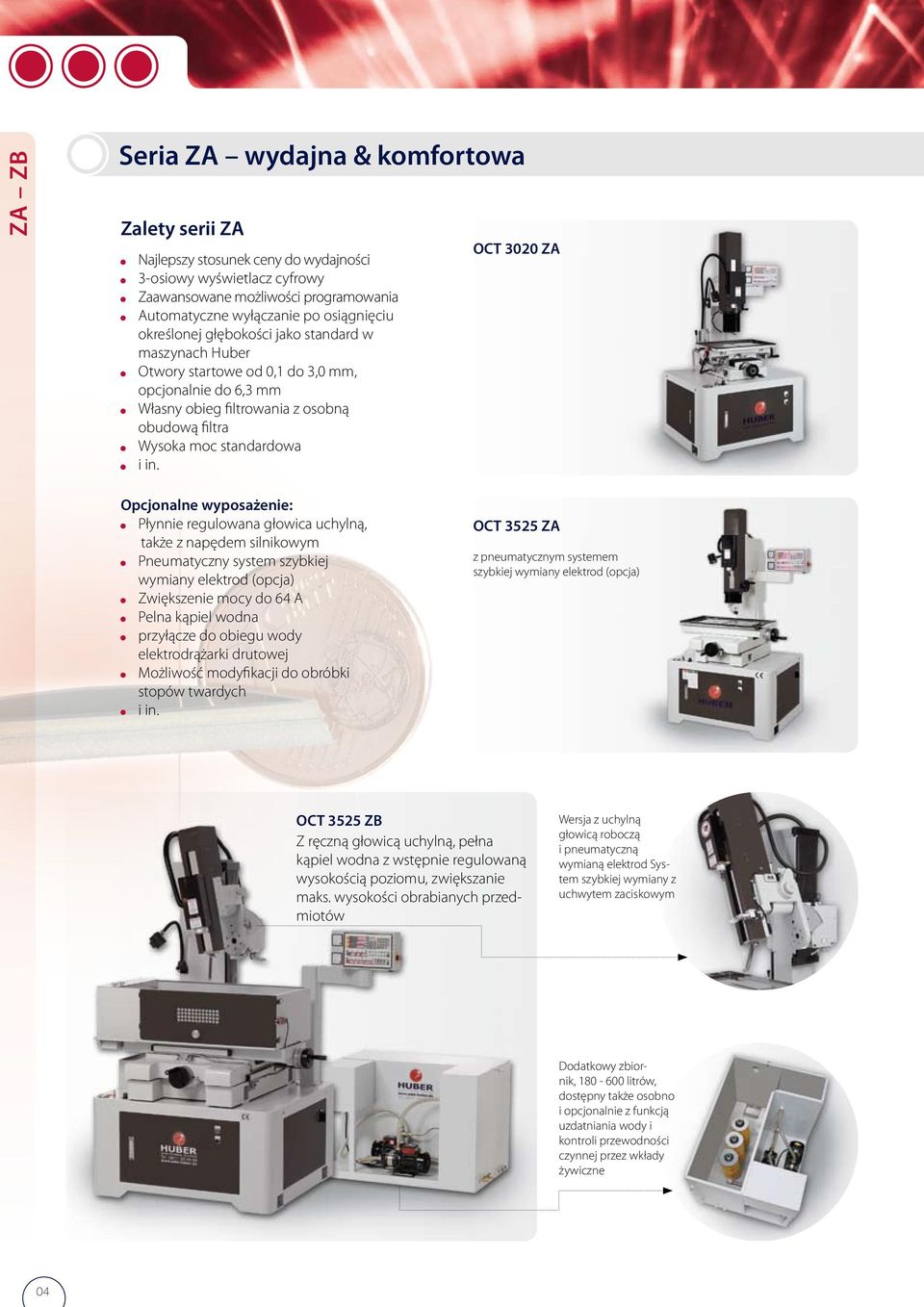

4 ZA ZB Seria ZA wydajna & komfortowa Zalety serii ZA Najlepszy stosunek ceny do wydajności 3-osiowy wyświetlacz cyfrowy Zaawansowane możliwości programowania Automatyczne wyłączanie po osiągnięciu określonej głębokości jako standard w maszynach Huber Otwory startowe od 0,1 do 3,0 mm, opcjonalnie do 6,3 mm Własny obieg filtrowania z osobną obudową filtra Wysoka moc standardowa i in. OCT 3020 ZA Opcjonalne wyposażenie: Płynnie regulowana głowica uchylną, także z napędem silnikowym Pneumatyczny system szybkiej wymiany elektrod (opcja) Zwiększenie mocy do 64 A Pelna kąpiel wodna przyłącze do obiegu wody elektrodrążarki drutowej Możliwość modyfikacji do obróbki stopów twardych i in. OCT 3525 ZA z pneumatycznym systemem szybkiej wymiany elektrod (opcja) OCT 3525 ZB Z ręczną głowicą uchylną, pełna kąpiel wodna z wstępnie regulowaną wysokością poziomu, zwiększanie maks. wysokości obrabianych przedmiotów Wersja z uchylną głowicą roboczą i pneumatyczną wymianą elektrod System szybkiej wymiany z uchwytem zaciskowym Dodatkowy zbiornik, litrów, dostępny także osobno i opcjonalnie z funkcją uzdatniania wody i kontroli przewodności czynnej przez wkłady żywiczne 04

5 OCT 3525 ZB Dla elektrod o długości do 700 mm, z prowadnicą pośrednią i dużym stołem roboczym oraz napędzaną silnikiem głowicą uchylną z wstępnym wyborem kąta Zapoznajcie się Państwo także z naszymi modelami OCT 6040 ZA i 7550 ZA, spełniającymi wysokie wymagania w zakresie mocy i wymiarów obrabianych przedmiotów. Nasi technicy chętnie opracują razem z Państwem indywidualne rozwiązania dla Państwa zadań. OCT 3525 ZA z podwyższeniem głowicy OCT 4535 ZA z podwyższeniem głowicy OCT 5540 ZA dla obrabianych przedmiotów o szczególnie dużych wymiarach (np. przedmioty obrabiane o ciężarze do 1000 kg) Standardowe dane techniczne maszyn Modell OCT NA 3525 ZA 3525 CA Maksymalne przesuwy (X,Y) w mm Powierzchnia stołu roboczego w mm Maksymalna wysokość pomiędzy powierzchnią stołu a prowadnicą Maksymalny ciężar obrabianego przedmiotu 300 x x CA (Gantry Typ) 4535 ZA 4535 CA 5540 ZA 5540 CA 6040 ZA 6040 CA 8060 ZA 8060 CA 350 x x x x x x x x x x x x mm 300 mm 300 mm 350 mm 500 mm 345 mm 500 mm 150 kg 250 kg 400 kg 600 kg 1000 kg 450 kg 1800 kg Moc (standard) 25 Amp. 32 Amp. 32 Amp. 32 Amp. 32 Amp. 32 Amp. 32 Amp. Zapotrzebowanie na prąd 3,8 KVA 3,8 KVA 3,8 KVA 3,8 KVA 3,8 KVA 4,5 KVA 3,8 KVA Średnica elektrod w mm 0,3-3,0 0,1-3,0 (opt. 6,0) 0,1-3,0 (opt. 6,0) 0,1-3,0 (opt. 6,0) 0,1-3,0 (opt. 6,0) 0,1-3,0 (opt. 6,0) 0,1-3,0 (opt. 6,0) Ciężar maszyny netto 600 kg 800 kg 1200 kg 1000 kg 1500 kg 2100 kg 2500 kg Gabaryty maszy w mm: Głębokość Szerokość Wysokość Inne typy maszyn na żądanie

6 CA CNC Seria CA maszyny CNC najwyższej jakości Zalety serii CA (OCT 3525 CA, OCT CA, 4030 CA, 4535 CA, 5540 CA, 6040 CA, 8060 CA und CA) Wysoka moc standardowa Dejonizowana woda jako ciecz płucząca Kompleksowa płyta maszynowa Sterowanie 3- lub 4-osiowe (opcjonalnie rozszerzane) Programowanie dialogowe z samoobjaśniającym prowadzeniem przez menu Wczytywanie i przejmowanie programów, DXF, ISO oraz innych formatów danych Obszerne standardowe cykle sprawdzania i wiercenia Wysokiej precyzji otwory nieprzelotowe Podłączenie do sieci (Ethernet, USB, RS 232) Wielojęzyczny interfejs obsługi Od wielu lat sprawdzona w praktyce technika OCT 3525 CA z ATC Maszyna CNC z opcjonalną jednostką uzdatniania wody i automatycznym systemem wymiany elektrod (ATC) Opcjonalne wyposażenie: Zwiększenie mocy do 64 A System szybkiej wymiany elektrod Automatyczny wymiennik elektrod (ATC) Automatyczny wymiennik prowadnic (AGC) Maszyna z pełną kąpielą wodną Dodatkowy zbiornik do 600 l Uzdatnianie wody Chłodnica cieczy dielektrycznej Wersja z kąpielą olejową wraz z automatyczną instalacją gaśniczą Interfejs obsługi Windows z ekranem dotykowym Możliwość rozbudowy do sterowania 8-osiowegoi in. OCT 3525 CA z systemem ATC + AGC Automatyczny system wymiany elektrod (ATC) i automatyczny wymiennik prowadnic (AGC) dostępne jako opcjonalne wyposażenie dodatkowe. W razie portzeby mozemy skonstruować maszyny spelniające indywidualne wymagania klienta 06

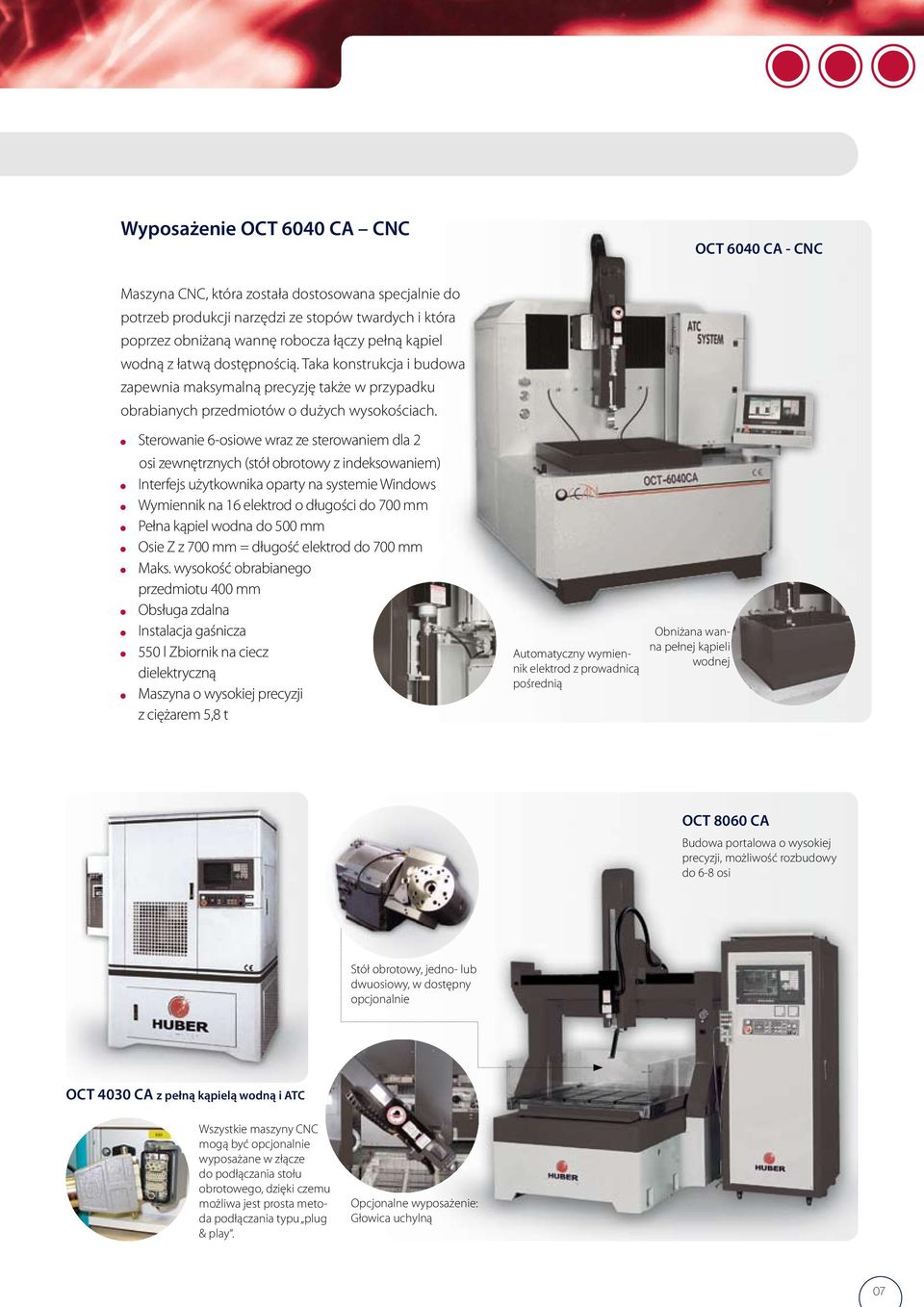

7 Wyposażenie OCT 6040 CA CNC OCT 6040 CA - CNC Maszyna CNC, która została dostosowana specjalnie do potrzeb produkcji narzędzi ze stopów twardych i która poprzez obniżaną wannę robocza łączy pełną kąpiel wodną z łatwą dostępnością. Taka konstrukcja i budowa zapewnia maksymalną precyzję także w przypadku obrabianych przedmiotów o dużych wysokościach. Sterowanie 6-osiowe wraz ze sterowaniem dla 2 osi zewnętrznych (stół obrotowy z indeksowaniem) Interfejs użytkownika oparty na systemie Windows Wymiennik na 16 elektrod o długości do 700 mm Pełna kąpiel wodna do 500 mm Osie Z z 700 mm = długość elektrod do 700 mm Maks. wysokość obrabianego przedmiotu 400 mm Obsługa zdalna Instalacja gaśnicza 550 l Zbiornik na ciecz dielektryczną Maszyna o wysokiej precyzji z ciężarem 5,8 t Automatyczny wymiennik elektrod z prowadnicą pośrednią Obniżana wanna pełnej kąpieli wodnej OCT 8060 CA Budowa portalowa o wysokiej precyzji, możliwość rozbudowy do 6-8 osi Stół obrotowy, jedno- lub dwuosiowy, w dostępny opcjonalnie OCT 4030 CA z pełną kąpielą wodną i ATC Wszystkie maszyny CNC mogą być opcjonalnie wyposażane w złącze do podłączania stołu obrotowego, dzięki czemu możliwa jest prosta metoda podłączania typu plug & play. Opcjonalne wyposażenie: Głowica uchylną 07

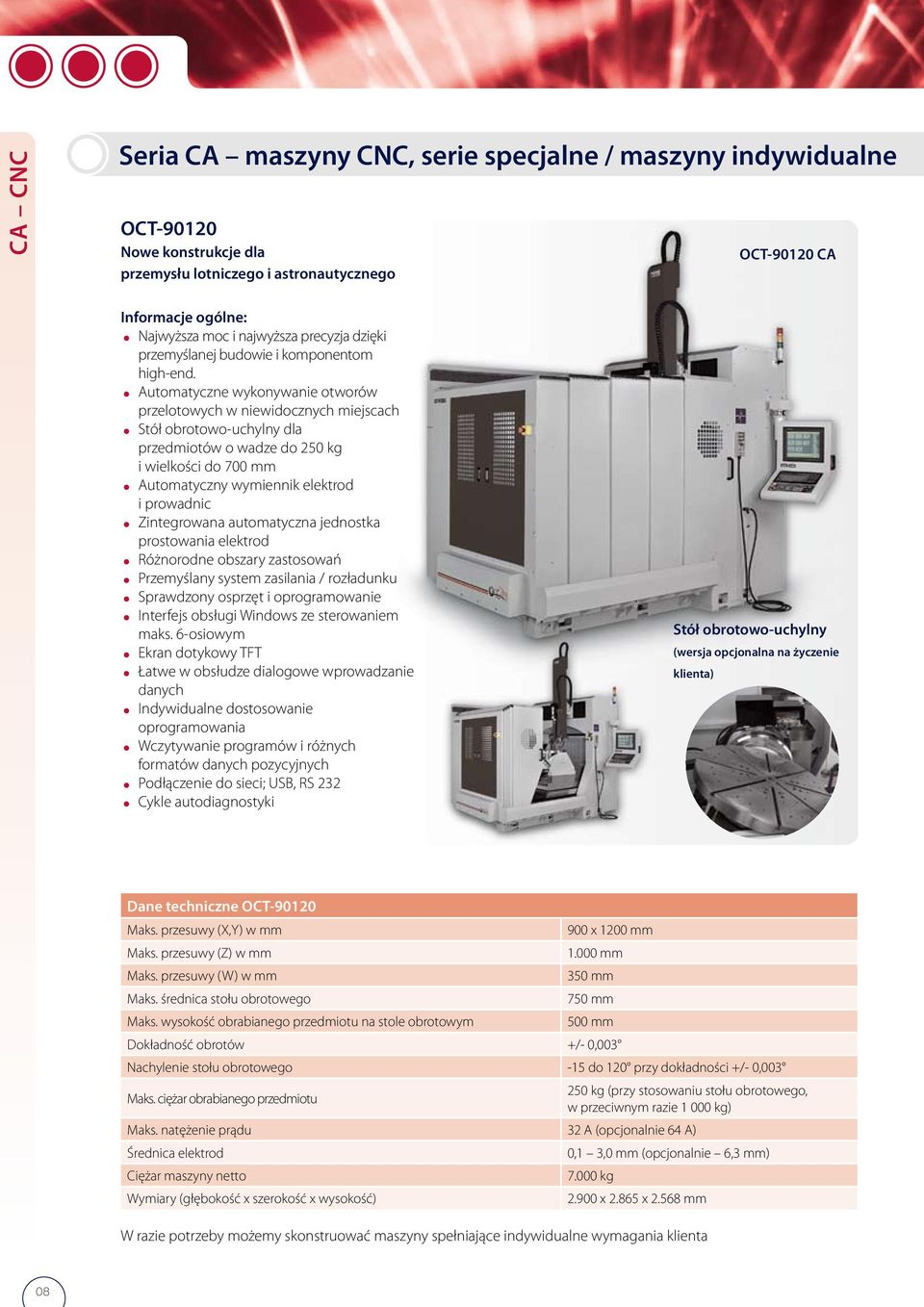

8 CA CNC Seria CA maszyny CNC, serie specjalne / maszyny indywidualne OCT Nowe konstrukcje dla przemysłu lotniczego i astronautycznego OCT CA Informacje ogólne: Najwyższa moc i najwyższa precyzja dzięki przemyślanej budowie i komponentom high-end. Automatyczne wykonywanie otworów przelotowych w niewidocznych miejscach Stół obrotowo-uchylny dla przedmiotów o wadze do 250 kg i wielkości do 700 mm Automatyczny wymiennik elektrod i prowadnic Zintegrowana automatyczna jednostka prostowania elektrod Różnorodne obszary zastosowań Przemyślany system zasilania / rozładunku Sprawdzony osprzęt i oprogramowanie Interfejs obsługi Windows ze sterowaniem maks. 6-osiowym Ekran dotykowy TFT Łatwe w obsłudze dialogowe wprowadzanie danych Indywidualne dostosowanie oprogramowania Wczytywanie programów i różnych formatów danych pozycyjnych Podłączenie do sieci; USB, RS 232 Cykle autodiagnostyki Stół obrotowo-uchylny (wersja opcjonalna na życzenie klienta) Dane techniczne OCT Maks. przesuwy (X,Y) w mm Maks. przesuwy (Z) w mm Maks. przesuwy (W) w mm Maks. średnica stołu obrotowego Maks. wysokość obrabianego przedmiotu na stole obrotowym 900 x 1200 mm mm 350 mm 750 mm 500 mm Dokładność obrotów +/- 0,003 Nachylenie stołu obrotowego -15 do 120 przy dokładności +/- 0,003 Maks. ciężar obrabianego przedmiotu 250 kg (przy stosowaniu stołu obrotowego, w przeciwnym razie kg) Maks. natężenie prądu 32 A (opcjonalnie 64 A) Średnica elektrod 0,1 3,0 mm (opcjonalnie 6,3 mm) Ciężar maszyny netto kg Wymiary (głębokość x szerokość x wysokość) x x mm W razie potrzeby możemy skonstruować maszyny spełniające indywidualne wymagania klienta 08

9 Elektrodrążarka do otworów startowych CNC RIVER 600 RIVER 600 Kompaktowa budowa przy długich drogach przesuwania Sprawdzona technika i precyzja Woda jako ciecz płucząca Przyłącze sieciowe; złącze szeregowe RS 232 Wczytywanie programów, plików DXF lub ISO Programowanie dialogowe Zadane cykle sprawdzania i wiercenia Bazy danych parametrów dla różnych średnic/obrabianych przedmiotów Wysoka wydajność Opcjonalne wyposażenie Wymiennik na 12 elektrod Interfejs użytkownika Windows z ekranem dotykowym; przyłącze USB Możliwe maks. 6-osiowe sterowania (w oparciu o system Windows) Możliwe podłączenie stołu obrotowego lub obrotowo-uchylnego; sterowanie przez wewnętrzne oprogramowanie Zbiornik na wodę l; z filtrem do uzdatniania wody Wzrost mocy Dane techniczne Maks. przesuwy (X + Y) w mm 600 x 350 Maks. gabaryty obrabianego przedmiotu w mm Maks. przesuwy osi Z w mm 300 Maks. przesuwy osi W w mm 400 Maks. wysokość obrabianego przedmiotu w mm Maks. ciężar obrabianego przedmiotu (kg) Maks. natężenie prądu Napięcie wejściowe Maks. pobór mocy Średnica elektrod 900 x /32/64 Amp. 380 Volt/CE16A 3,8 KVA 0,3 3,0 mm (opc. 0,1-3,0 6,3 mm) Ciężar maszyny (kg) ok Wymiar w mm: D x S x W 1500 x 1000 x

10 ZUBEHÖR Opcjonalne wyposażenie maszyny Dzięki wielu opcjonalnym możliwościom wyposażenia firma HUBER Daniel Bayer Technical Solutions oferuje Państwu wysoki współczynnik indywidualizacji rozwiązań specjalnie dopasowanych do Państwa wymagań oraz działalności. Dzięki temu macie Państwo pewność, że w każdej chwili możecie elastycznie zareagować na nowe wymagania stawiane przed Waszymi maszynami, bez konieczności ponoszenia wysokich kosztów zakupu nowych systemów. Uchylną głowica robocza, z płynną regulacją, ręczna lub napędzana silnikiem Zestaw prowadnic 6 mm Kąpiel wodna/uzdatnianie wody z dodatkowym zbiornikiem ( l) i filtrem Wersja z kąpielą olejową wraz z instalacją gaśniczą Podnoszenie głowicy roboczej maszyny System szybkiej wymiany elektrod w wersji pneu matycznej i ręcznej dla najwyższego komfortu obsługi i oszczędności czasu Filtr dodatkowy, filtr precyzyjny Prowadnice, elektrody rurkowe i wszystkie materiały eksploatacyjne Mikroskopy centrujące w różnych wersjach Indywidualne dopasowanie obszaru roboczego, dróg przesuwania i stołu roboczego Uchylna głowica robocza Precyzyjne wykonywanie otworów skośnych (0 45 z prawej/lewej strony) Płynna regulacja Zestaw do prowadnic do 6 mm Prowadnica do elektrod rurkowych o średnicy ø 6,0 mm Rury, wspornik elektrod Automatyczny system wymiany elektrod (ATC) Pełna kąpiel wodna z regulowaną wysokością napełnienia Zaciski Adapter do elektrod o średnicy od 3,1 mm do 6,3 mm Uchwyt zaciskowy dla systemu szybkiej wymiany elektrod o średnicy do 3,0 mm Mikroskop centrujący Dodatkowy zbiornik na wodę z filtrem, opcjonalnie z funkcją uzdatniania wody i kontrolą przewodności Elektroniczna pompa z wybieranym, stałym ciśnieniem, o długiej żywotności i prosta w konserwacji Precyzyjny filtr Podwyższanie głowicy roboczej dla wyjątkowo wysokich przedmiotów obrabianych 10

11 Dodatkowy zbiornik na wodę dla elektrodrążarek do otworów startowych Wersja ze stali nierdzewnej Duża ilość wody w obiegu; standard = 180 l (opcjonalnie do 600 l) Duży element filtrujący z szybkozłączką = wysoki poziom czystości wody Opcjonalne uzdatnianie wody z własnym wkładem żywicznym i wstępnie ustawianym zakresem przewodności wody; to oznacza: jakość wody na stałym poziomie i zawsze takie same wyniki wiercenia Dwie pompy recyrkulacyjne dla obiegu i szybkiego napełniania, np. dla kąpieli wodnej Wskaźnik napełnienia Zawory spustowe do opróżniania i/lub przepłukiwania zbiornika Komplet wraz z wężami podłączeniowymi i przewodem Własna jednostka na rolkach - duża elastyczność zastosowania Możliwość podłączania do maszyn serii NA / ZA oraz CA Nasza technika zapewnia możliwość przyłączania mechanicznego i elektrycznego Stół obrotowy RT 115 Dane techniczne Średnica stołu obrotowego Osie 115 mm Stopień ochrony IP 68 Stół obrotowy 1 lub 2 (obrotowy lub obrotowy-prze- ψ115 Najmniejszy krok indeksowania Dokładność obrotu stołu Dokładność indeksowania Dokładność powtarzania przy obracaniu w tym samym kierunku Maks. prędkość obracania Przełożenie 72:1 Ciężar własn Zakres obrotu Maks. załadunkowy moment Maks. obciążenie promieniowe Ciężar łączny mm ±10 kąt na sek. ±5 kąt na sek. z encoderem, ±15 kąt na sek. bez encodera 10 obr./min 20 kg Oś A: +105 ~ -105 Oś B: 0 ~ kgf. mm 15 kg 40 kg Wodoszczelna konstrukcja 2 stopnie dokładności przez bezpośredni i pośredni system pomiaru Elektrody rurkowe do elektrodrążenia 11

12 Produkty & Usługi Firma HUBER Daniel Bayer Technical Solutions oferuje usługi optymalnie dopasowane do indywidualnych wymagań klientów. Dbamy przy tym nie tylko o sprawne procesy robocze, ale także i o żywotność oraz maksymalną wydajność maszyn. Akcesoria z zakresu elektrodrążenia, techniki pomiarowej, szlifowania i techniki strumieniowej Nowe i używane maszyny z zakresu erozji drutowej, wgłębnej, otworów startowych oraz do mikroerozji Doradztwo, prezentacje, testy we własnym centrum prezentacyjnym Firmowi technicy wdrażający i serwisowi Dostawa maszyn; konserwacja; uruchamianie Serwis 24h; infolinia 24h Serwis naprawczy Magazyn części zamiennych i ulegających zużyciu Serwis ekologiczny Serwis dostawczy Ciągły rozwój zapewnia nam pełne angażowanie się w rozwiązywanie problemów naszych klientów Zainteresował Państwa nasz program techniki mikroerozji? Prosimy zamówić nasz katalog! Sprzedaż maszyn do mikroerozji Technika mikroerozji dla najwyższych wymagań Producent: Partner w Polsce: Huber GmbH & Co.KG Georg-Benda-Str Fürth Germany Tel / Fax / info@edm-huber.de KONEK PSN SP.J Plac Poznański Bydgoszcz Tel Fax konek@konek.com.pl
