Obrotniki i. pozycjonery przeznaczone do spawania ręcznego i zautomatyzowanego.

Transkrypt

1 Obrotniki i pozycjonery przeznaczone do spawania ręcznego i zautomatyzowanego.

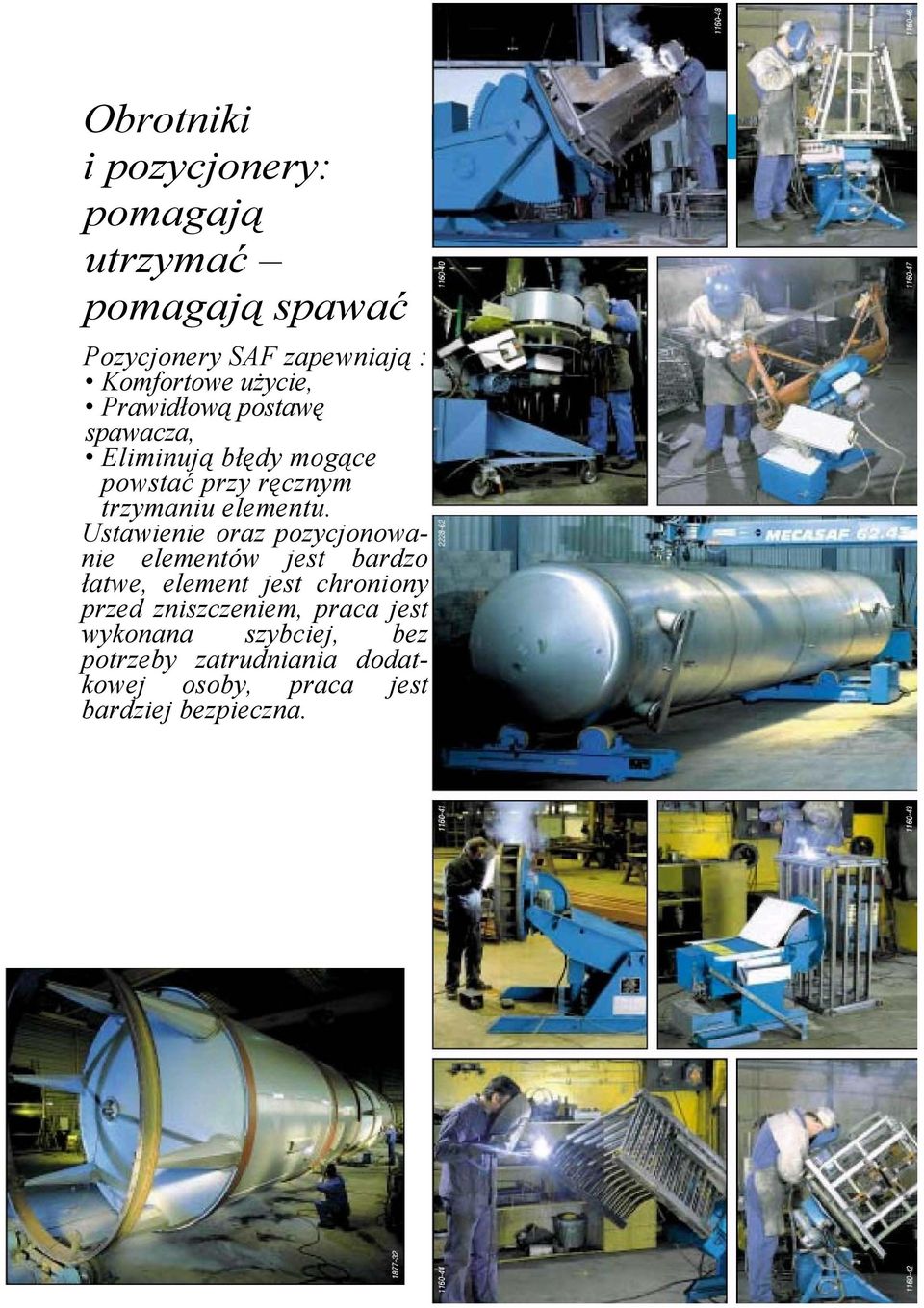

2 Obrotniki i pozycjonery: pomagają utrzymać pomagają spawać Pozycjonery SAF zapewniają : Komfortowe użycie, Prawidłową postawę spawacza, Eliminują błędy mogące powstać przy ręcznym trzymaniu elementu. Ustawienie oraz pozycjonowanie elementów jest bardzo łatwe, element jest chroniony przed zniszczeniem, praca jest wykonana szybciej, bez potrzeby zatrudniania dodatkowej osoby, praca jest bardziej bezpieczna.

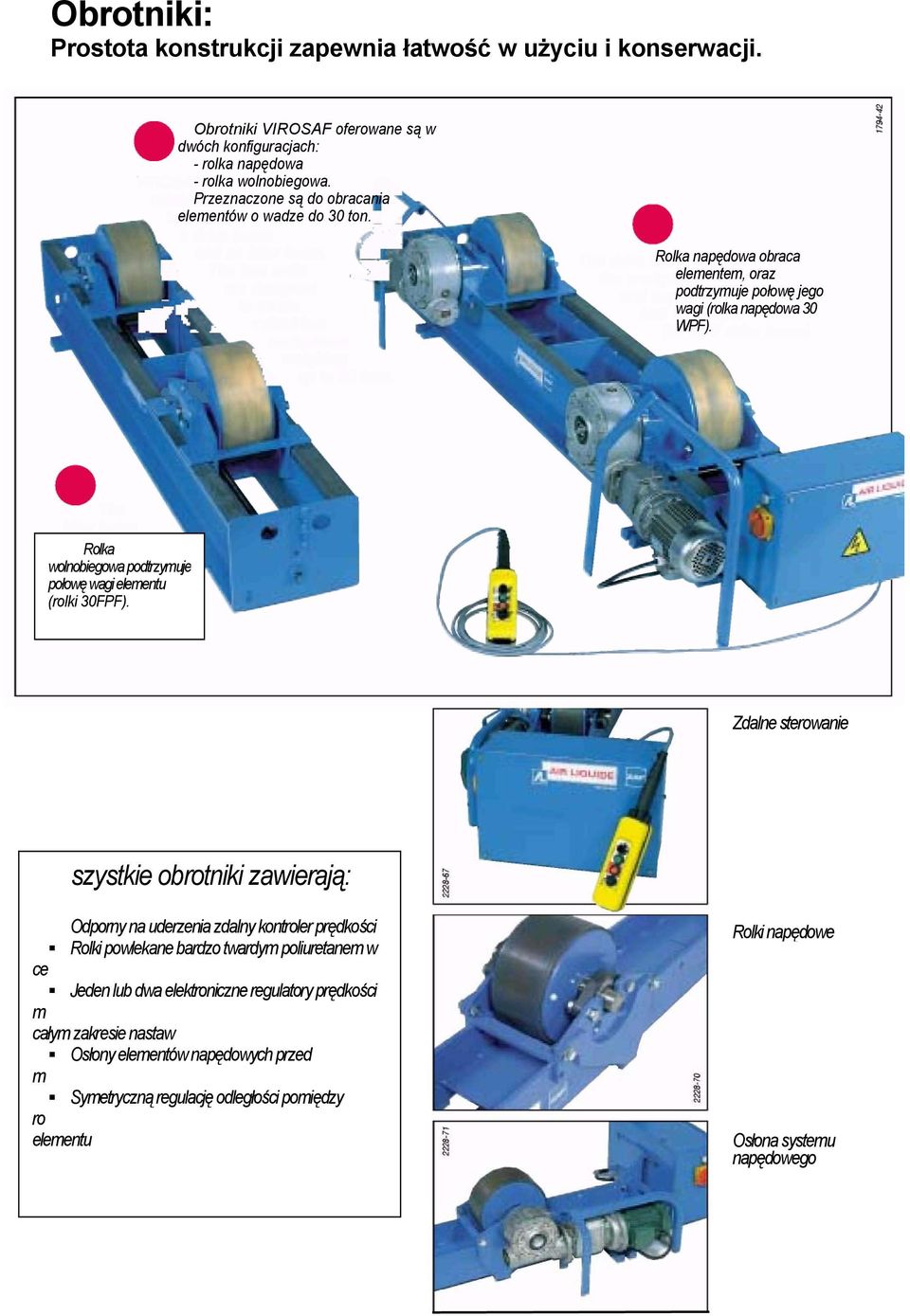

3 Obrotniki: Prostota konstrukcji zapewnia łatwość w użyciu i konserwacji. Obrotniki VIROSAF oferowane są w dwóch konfiguracjach: - rolka napędowa - rolka wolnobiegowa. Przeznaczone są do obracania elementów o wadze do 30 ton. Rolka napędowa obraca elementem, oraz podtrzymuje połowę jego wagi (rolka napędowa 30 WPF). Rolka wolnobiegowa podtrzymuje połowę wagi elementu (rolki 30FPF). Zdalne sterowanie Wszystkie obrotniki zawierają: Odporny na uderzenia zdalny kontroler prędkości Rolki powlekane bardzo twardym poliuretanem w celu zapewnienia dokładnego prowadzenia elementu Jeden lub dwa elektroniczne regulatory prędkości mające za zadanie zapewnić stabilność prędkości w całym zakresie nastaw Osłony elementów napędowych przed mechanicznymi uderzeniami Symetryczną regulację odległości pomiędzy ro lkami w celu szybkiego dostosowania do średnicy elementu Rolki napędowe Osłona systemu napędowego

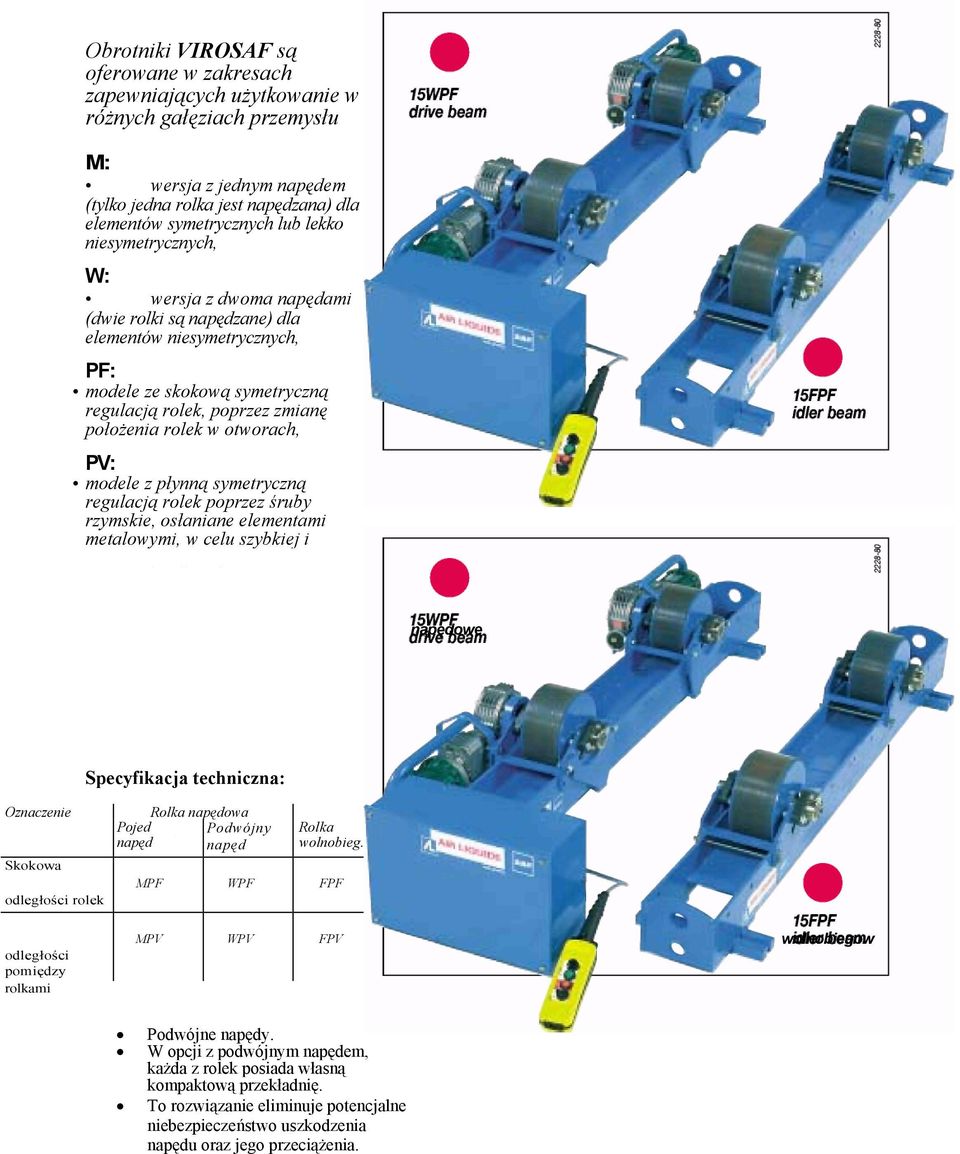

4 Obrotniki VIROSAF są oferowane w zakresach zapewniających użytkowanie w różnych gałęziach przemysłu 6FPV rolki napędowe M: wersja z jednym napędem (tylko jedna rolka jest napędzana) dla elementów symetrycznych lub lekko niesymetrycznych, W: wersja z dwoma napędami (dwie rolki są napędzane) dla elementów niesymetrycznych, PF: modele ze skokową symetryczną regulacją rolek, poprzez zmianę położenia rolek w otworach, PV: modele z płynną symetryczną regulacją rolek poprzez śruby rzymskie, osłaniane elementami metalowymi, w celu szybkiej i dokładnej regulacji. 6FPV rolki wolnobiegowe 15WPF rolki napędowe Specyfikacja techniczna: Oznaczenie Skokowa regulacja odległości rolek Płynna regulacja odległości pomiędzy rolkami Rolka napędowa Pojedynczy Podwójny napęd napęd MPF WPF Rolka wolnobieg. FPF 15FPF rolki MPV WPV FPV wolnobiegowe Podwójne napędy. W opcji z podwójnym napędem, każda z rolek posiada własną kompaktową przekładnię. To rozwiązanie eliminuje potencjalne niebezpieczeństwo uszkodzenia napędu oraz jego przeciążenia.

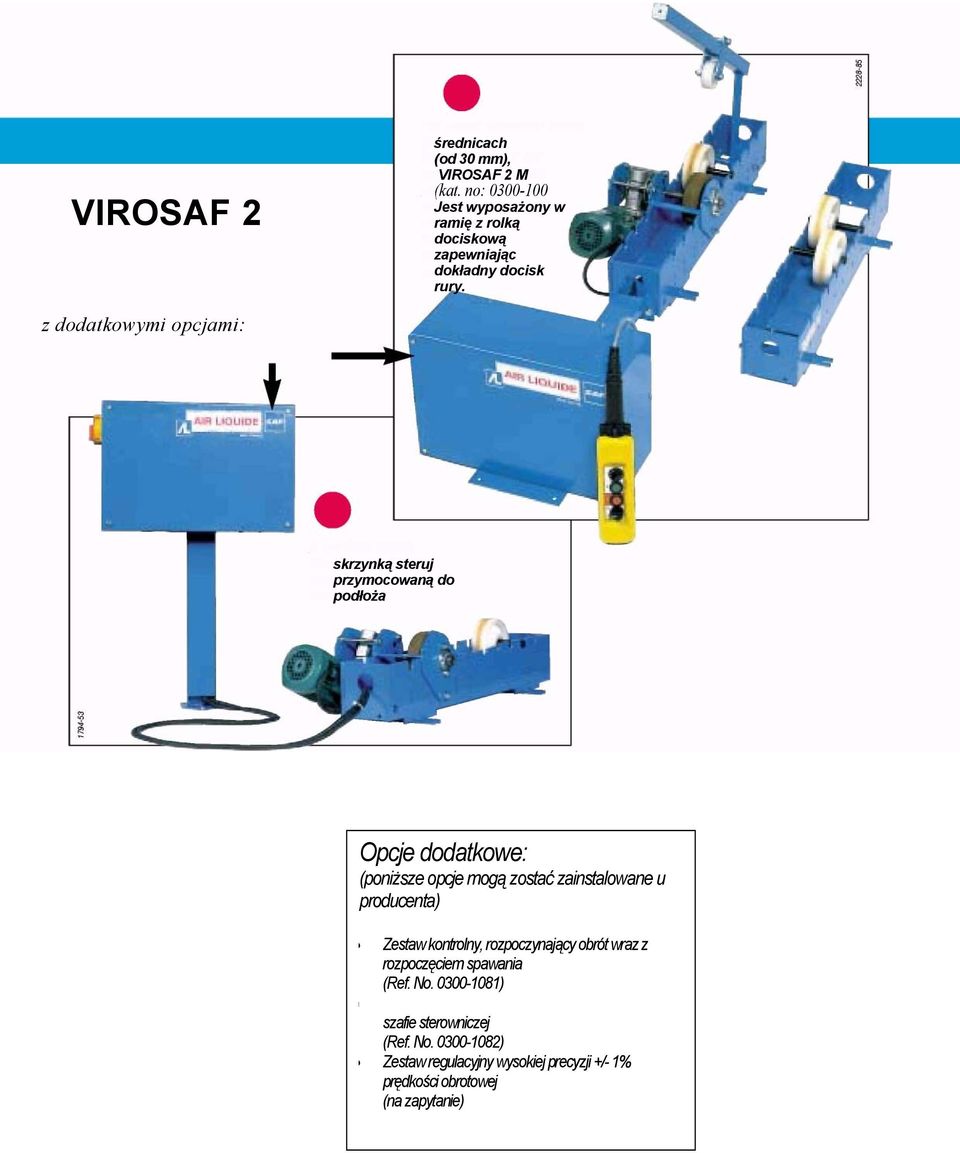

5 VIROSAF 2 VIROSAF 2 jest jedynym modelem z dodatkowymi opcjami: Dla rur o małych średnicach (od 30 mm), VIROSAF 2 M T (kat. no: ) Jest wyposażony w ramię z rolką dociskową zapewniającą dokładny docisk rury. Wolnostojącą skrzynką sterującą przymocowaną do podłoża Opcje dodatkowe: (poniższe opcje mogą zostać zainstalowane u producenta) Zestaw kontrolny, rozpoczynający obrót wraz z rozpoczęciem spawania (Ref. No ) Wyświetlacz prędkości w cm/min zainstalowany na szafie sterowniczej (Ref. No ) Zestaw regulacyjny wysokiej precyzji +/- 1% prędkości obrotowej (na zapytanie)

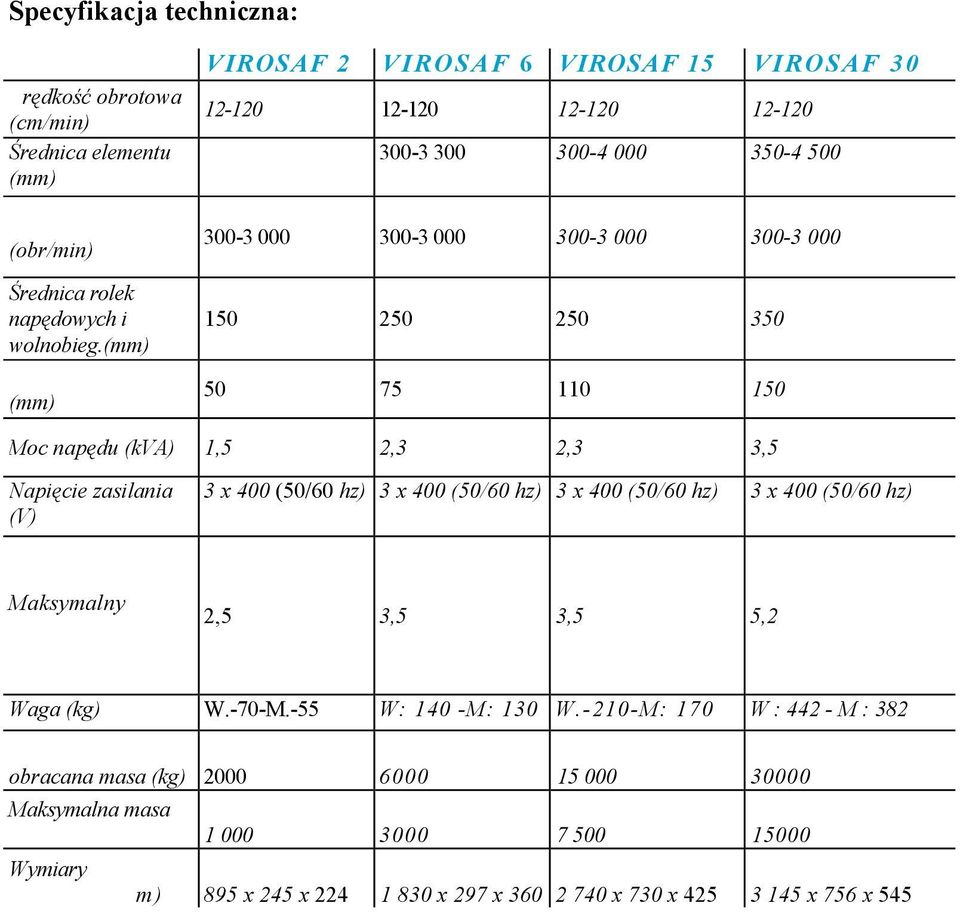

6 Specyfikacja techniczna: VIROSAF 2 VIROSAF 6 VIROSAF 15 VIROSAF 30 Prędkość obrotowa (cm/min) Średnica elementu (mm) Prędkość napędu (obr/min) Średnica rolek napędowych i wolnobieg.(mm) Szerokość rolek (mm) Moc napędu (kva) 1,5 2,3 2,3 3,5 Napięcie zasilania (V) 3 x 400 (50/60 hz) 3 x 400 (50/60 hz) 3 x 400 (50/60 hz) 3 x 400 (50/60 hz) Maksymalny pobór prądu (A) 2,5 3,5 3,5 5,2 Waga (kg) W.-70-M.-55 W: 140 -M: 130 W.-210-M: 170 W : M : 382 Maksymalna obracana masa (kg) 2000 Maksymalna masa podtrzymywania (kg) Wymiary (DxSxW)(mm) 895 x 245 x x 297 x x 730 x x 756 x 545

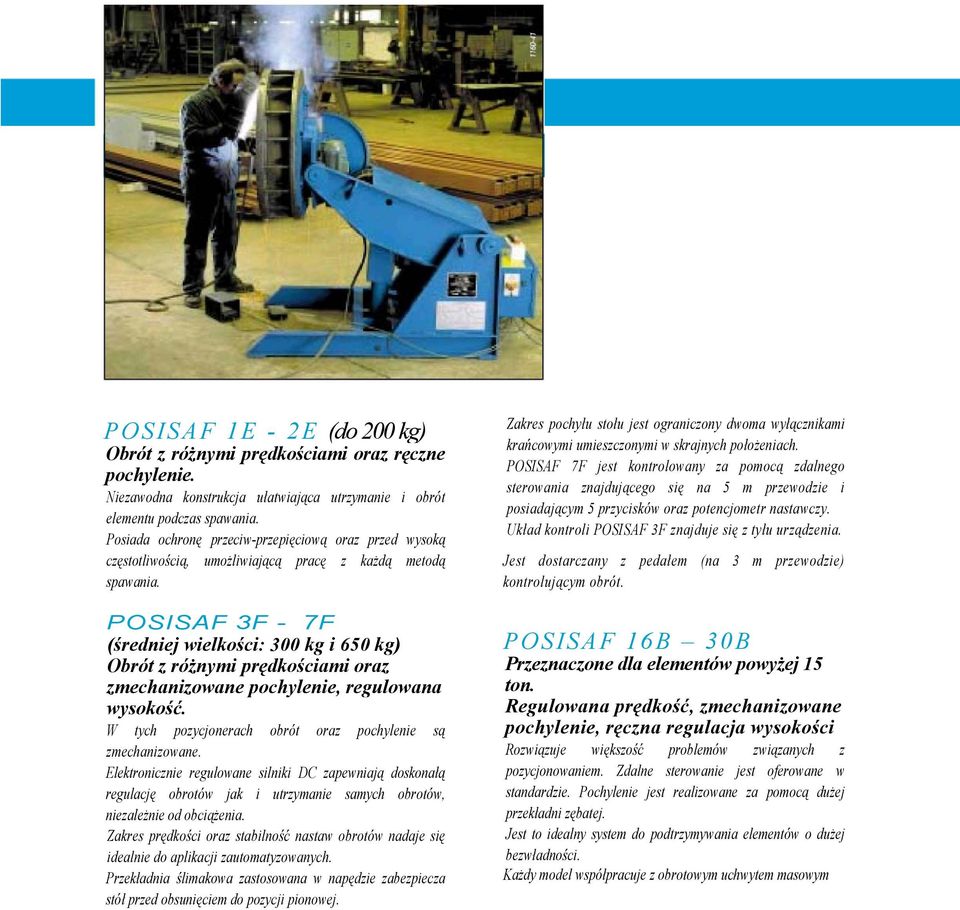

7 POSISAF 1E - 2E (do 200 kg) Obrót z różnymi prędkościami oraz ręczne pochylenie. Niezawodna konstrukcja ułatwiająca utrzymanie i obrót elementu podczas spawania. Posiada ochronę przeciw-przepięciową oraz przed wysoką częstotliwością, umożliwiającą pracę z każdą metodą spawania. POSISAF 3F - 7F (średniej wielkości: 300 kg i 650 kg) Obrót z różnymi prędkościami oraz zmechanizowane pochylenie, regulowana wysokość. W tych pozycjonerach obrót oraz pochylenie są zmechanizowane. Elektronicznie regulowane silniki DC zapewniają doskonałą regulację obrotów jak i utrzymanie samych obrotów, niezależnie od obciążenia. Zakres prędkości oraz stabilność nastaw obrotów nadaje się idealnie do aplikacji zautomatyzowanych. Przekładnia ślimakowa zastosowana w napędzie zabezpiecza stół przed obsunięciem do pozycji pionowej. Zakres pochyłu stołu jest ograniczony dwoma wyłącznikami krańcowymi umieszczonymi w skrajnych położeniach. POSISAF 7F jest kontrolowany za pomocą zdalnego sterowania znajdującego się na 5 m przewodzie i posiadającym 5 przycisków oraz potencjometr nastawczy. Układ kontroli POSISAF 3F znajduje się z tyłu urządzenia. Jest dostarczany z pedałem (na 3 m przewodzie) kontrolującym obrót. POSISAF 16B 30B Przeznaczone dla elementów powyżej 15 ton. Regulowana prędkość, zmechanizowane pochylenie, ręczna regulacja wysokości Rozwiązuje większość problemów związanych z pozycjonowaniem. Zdalne sterowanie jest oferowane w standardzie. Pochylenie jest realizowane za pomocą dużej przekładni zębatej. Jest to idealny system do podtrzymywania elementów o dużej bezwładności. Każdy model współpracuje z obrotowym uchwytem masowym

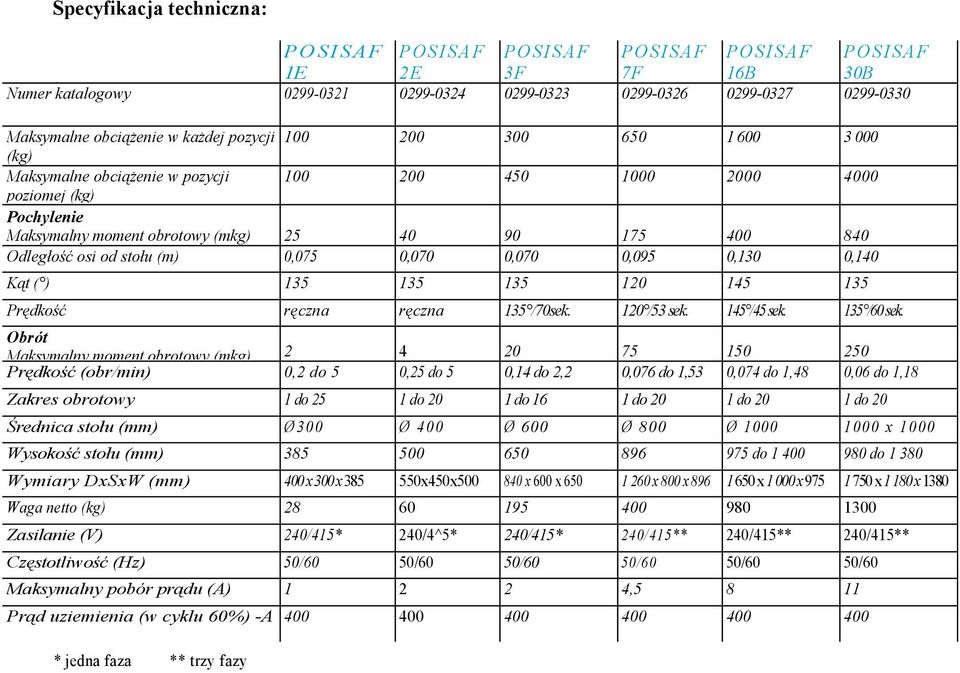

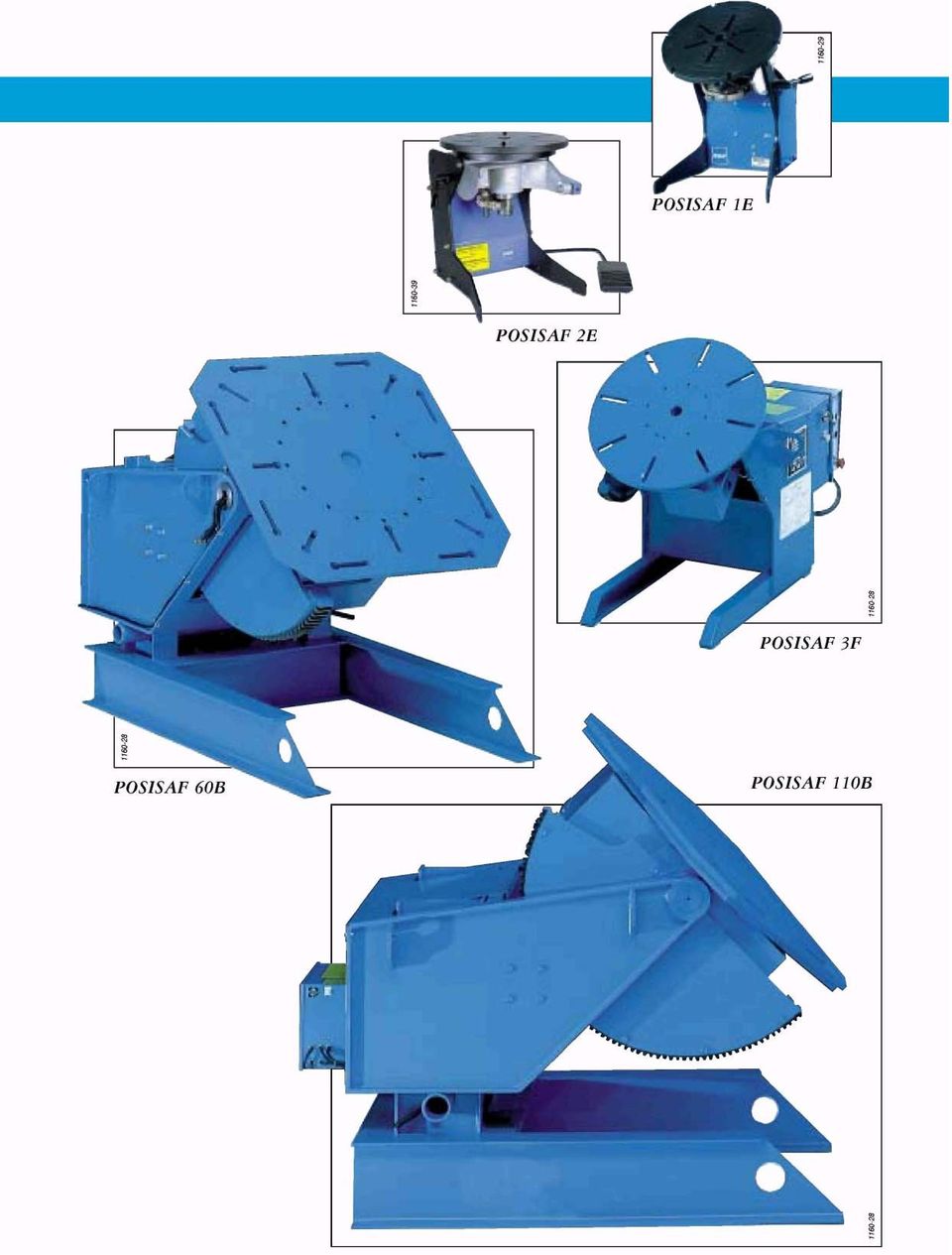

8 Specyfikacja techniczna: POSISAF POSISAF POSISAF POSISAF POSISAF POSISAF 1E 2E 3F 7F 16B 30B Numer katalogowy Maksy malne obciążenie w każdej pozycji (kg) Maksymalne obciążenie w pozycji poziomej (kg) Pochylenie Maksymalny moment obrotowy (mkg) Odległość osi od stołu (m) 0,075 0,070 0,070 0,095 0,130 0,140 Kąt ( ) Prędkość ręczna ręczna 135 /70sek. 120 /53 sek. 145 /45 sek. 135 /60 sek. Obrót Maksymalny moment obrotowy (mkg) Prędkość (obr/min) 0,2 do 5 0,25 do 5 0,14 do 2,2 0,076 do 1,53 0,074 do 1,48 0,06 do 1,18 Zakres obrotowy 1 do 25 1 do 20 1 do 16 1 do 20 1 do 20 1 do 20 Średnica stołu (mm) Ø300 Ø 400 Ø 600 Ø 800 Ø x 1000 Wysokość stołu (mm) do do Wymiary DxSxW (mm) 400 x 300 x x450x x 600 x x 800 x x x x x 1380 Waga netto (kg) Zasilanie (V) 240/415* 240/4^5* 240/415* 240/415** 240/415** 240/415** Częstotliwość (Hz) 50/60 50/60 50/60 50/60 50/60 50/60 Maksymalny pobór prądu (A) , Prąd uziemienia (w cyklu 60%) -A * jedna faza ** trzy fazy

9

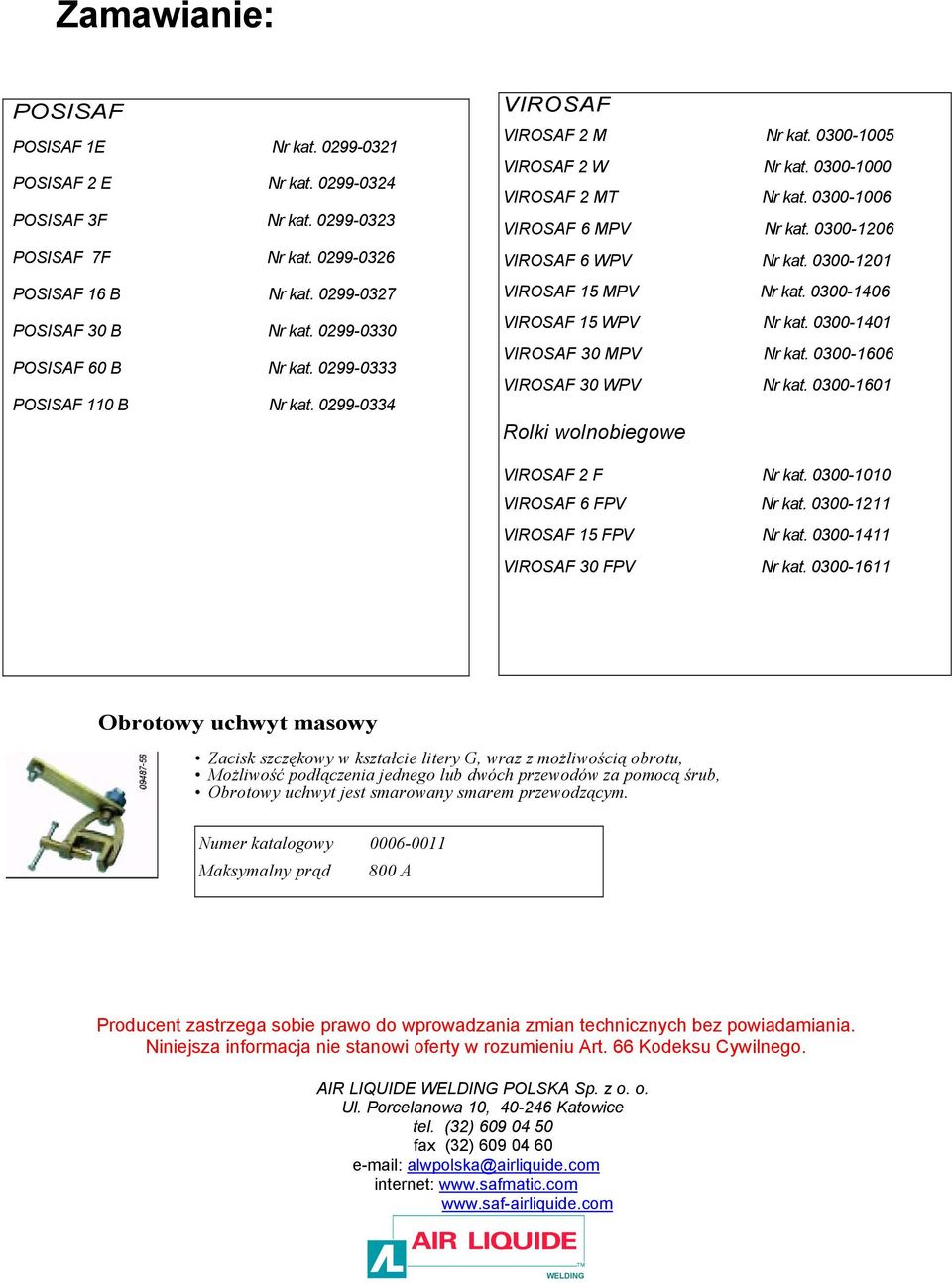

10 Zamawianie: POSISAF POSISAF 1E Nr kat POSISAF 2 E Nr kat POSISAF 3F Nr kat POSISAF 7F Nr kat POSISAF 16 B Nr kat POSISAF 30 B Nr kat POSISAF 60 B Nr kat POSISAF 110 B Nr kat VIROSAF VIROSAF 2 M Nr kat VIROSAF 2 W Nr kat VIROSAF 2 MT Nr kat VIROSAF 6 MPV Nr kat VIROSAF 6 WPV Nr kat VIROSAF 15 MPV Nr kat VIROSAF 15 WPV Nr kat VIROSAF 30 MPV Nr kat VIROSAF 30 WPV Nr kat Rolki wolnobiegowe VIROSAF 2 F Nr kat VIROSAF 6 FPV Nr kat VIROSAF 15 FPV Nr kat VIROSAF 30 FPV Nr kat Obrotowy uchwyt masowy Zacisk szczękowy w kształcie litery G, wraz z możliwością obrotu, Możliwość podłączenia jednego lub dwóch przewodów za pomocą śrub, Obrotowy uchwyt jest smarowany smarem przewodzącym. Numer katalogowy Maksymalny prąd 800 A Producent zastrzega sobie prawo do wprowadzania zmian technicznych bez powiadamiania. Niniejsza informacja nie stanowi oferty w rozumieniu Art. 66 Kodeksu Cywilnego. AIR LIQUIDE WELDING POLSKA Sp. z o. o. Ul. Porcelanowa 10, Katowice tel. (32) fax (32) alwpolska@airliquide.com internet: WELDING
