1 SUPREMATouch Modułowy System Wykrywania Ognia i Gazów

2 Rozwiązania w zakresie detekcji ognia i gazów Systemy stałej detekcji gazów MSA są stosowane na całym świecie aby chronić pracowników w zakładach pracy przed niebezpiecznymi gazami w szerokim zakresie przemysłów począwszy od prostych zastosowań do dużych systemów w tym zintegrowanych łączących detekcje ognia i gazów jednocześnie. Modułowa konstrukcja SUPREMATouch znajduje zastosowanie w różnych gałęziach przemysłu i jest zgodny ze wszystkimi obowiązującymi normami światowego bezpieczeństwa. Opiera się ona na sukcesie oryginalnego innowacyjnego projektu SUPREMA, posiada duży dotykowy ekran, dużą moc obliczeniową, adresowalne czujniki ognia i gazu. Może być używany z szerokim zakresem czujników: łatwopalne i toksyczne gazy, tlen, dym, ogień i ciepło (możliwość współpracy z ręcznymi ostrzegaczami pożarowymi). Zakres wyjść przekaźnikowych w tym analogowe i cyfrowe w komunikacji między modułami, które pozwalają na kierowanie sygnałów do zewnętrznych systemów przy użyciu Modbus lub Profibus. SUPREMATouch zapewnia system wykrywania ognia i gazów, który można skonfigurować tak by spełniał warunki praktycznie każdego zastosowania w tym poziomu nienaruszalności bezpieczeństwa SIL 3 (IEC 61508). Niezależnie od zastosowania, nasze wieloletnie doświadczenie w detekcji ognia i gazów pozwala nam oferować najlepsze kombinacje detektorów, komponentów i jednostek sterujących, które zapewnią niezawodną i bezpieczną ochronę Twojego personelu i urządzeń.

Modułowa konstrukcja SUPREMATouch znajduje zastosowanie w różnych gałęziach przemysłu i jest zgodny ze wszystkimi obowiązującymi normami światowego bezpieczeństwa.

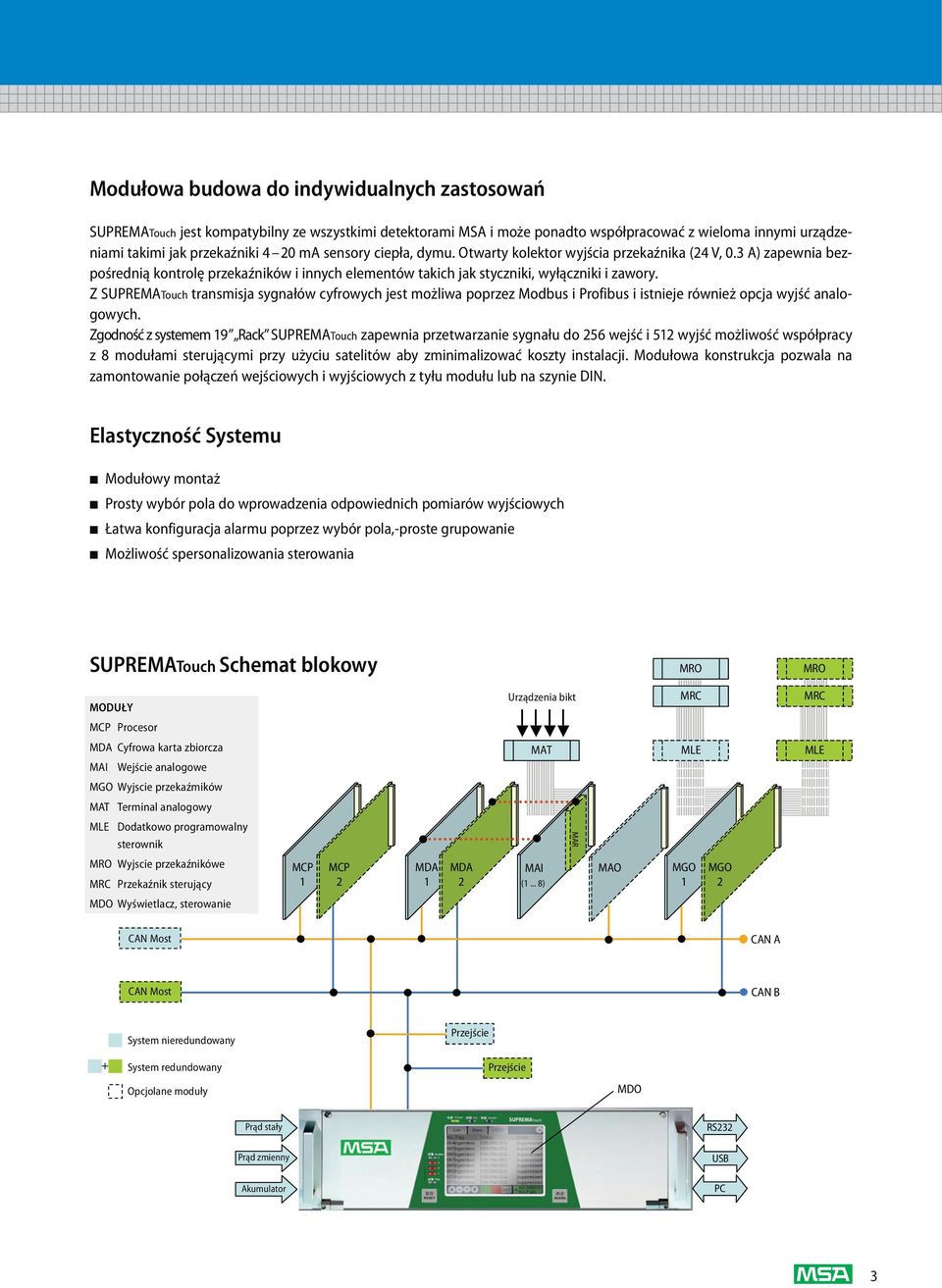

3 Modułowa budowa do indywidualnych zastosowań SUPREMATouch jest kompatybilny ze wszystkimi detektorami MSA i może ponadto współpracować z wieloma innymi urządzeniami takimi jak przekaźniki 4 0 ma sensory ciepła, dymu. Otwarty kolektor wyjścia przekaźnika (4 V, 0.3 A) zapewnia bezpośrednią kontrolę przekaźników i innych elementów takich jak styczniki, wyłączniki i zawory. Z SUPREMATouch transmisja sygnałów cyfrowych jest możliwa poprzez Modbus i Profibus i istnieje również opcja wyjść analogowych. Zgodność z systemem 19 Rack SUPREMATouch zapewnia przetwarzanie sygnału do 56 wejść i 51 wyjść możliwość współpracy z 8 modułami sterującymi przy użyciu satelitów aby zminimalizować koszty instalacji. Modułowa konstrukcja pozwala na zamontowanie połączeń wejściowych i wyjściowych z tyłu modułu lub na szynie DIN. Elastyczność Systemu Modułowy montaż Prosty wybór pola do wprowadzenia odpowiednich pomiarów wyjściowych Łatwa konfiguracja alarmu poprzez wybór pola,-proste grupowanie Możliwość spersonalizowania sterowania SUPREMATouch Schemat blokowy MRO MRO MODUŁY Urządzenia bikt MRC MRC MCP Procesor MDA Cyfrowa karta zbiorcza MAT MLE MLE MAI Wejście analogowe MGO Wyjscie przekaźmików MAT Terminal analogowy MLE Dodatkowo programowalny sterownik MAR MRO Wyjscie przekaźnikówe MRC Przekaźnik sterujący MCP 1 MCP MDA 1 MDA MAI (1... 8) MAO MGO 1 MGO MDO Wyświetlacz, sterowanie CAN Most CAN A CAN Most CAN B + System nieredundowany System redundowany Przejście Przejście Opcjolane moduły MDO Prąd stały RS3 Prąd zmienny Akumulator USB PC 3

Z SUPREMATouch transmisja sygnałów cyfrowych jest możliwa poprzez Modbus i Profibus i istnieje również opcja wyjść analogowych.

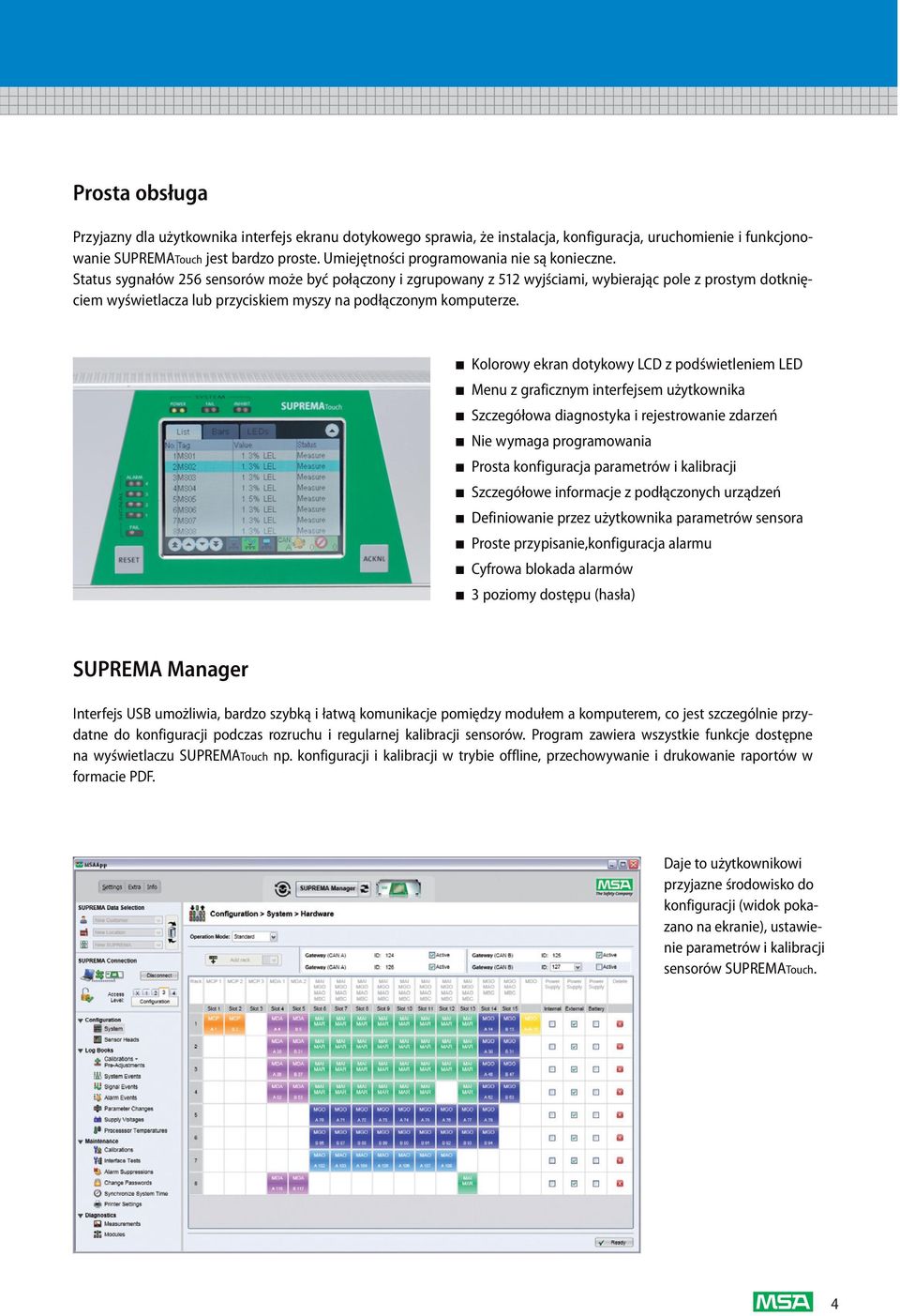

4 Prosta obsługa Przyjazny dla użytkownika interfejs ekranu dotykowego sprawia, że instalacja, konfiguracja, uruchomienie i funkcjonowanie SUPREMATouch jest bardzo proste. Umiejętności programowania nie są konieczne. Status sygnałów 56 sensorów może być połączony i zgrupowany z 51 wyjściami, wybierając pole z prostym dotknięciem wyświetlacza lub przyciskiem myszy na podłączonym komputerze. Kolorowy ekran dotykowy LCD z podświetleniem LED Menu z graficznym interfejsem użytkownika Szczegółowa diagnostyka i rejestrowanie zdarzeń Nie wymaga programowania Prosta konfiguracja parametrów i kalibracji Szczegółowe informacje z podłączonych urządzeń Definiowanie przez użytkownika parametrów sensora Proste przypisanie,konfiguracja alarmu Cyfrowa blokada alarmów 3 poziomy dostępu (hasła) SUPREMA Manager Interfejs USB umożliwia, bardzo szybką i łatwą komunikacje pomiędzy modułem a komputerem, co jest szczególnie przydatne do konfiguracji podczas rozruchu i regularnej kalibracji sensorów. Program zawiera wszystkie funkcje dostępne na wyświetlaczu SUPREMATouch np. konfiguracji i kalibracji w trybie offline, przechowywanie i drukowanie raportów w formacie PDF. Daje to użytkownikowi przyjazne środowisko do konfiguracji (widok pokazano na ekranie), ustawienie parametrów i kalibracji sensorów SUPREMATouch. 4

Status sygnałów 56 sensorów może być połączony i zgrupowany z 51 wyjściami, wybierając pole z prostym dotknięciem wyświetlacza lub przyciskiem myszy na podłączonym komputerze.

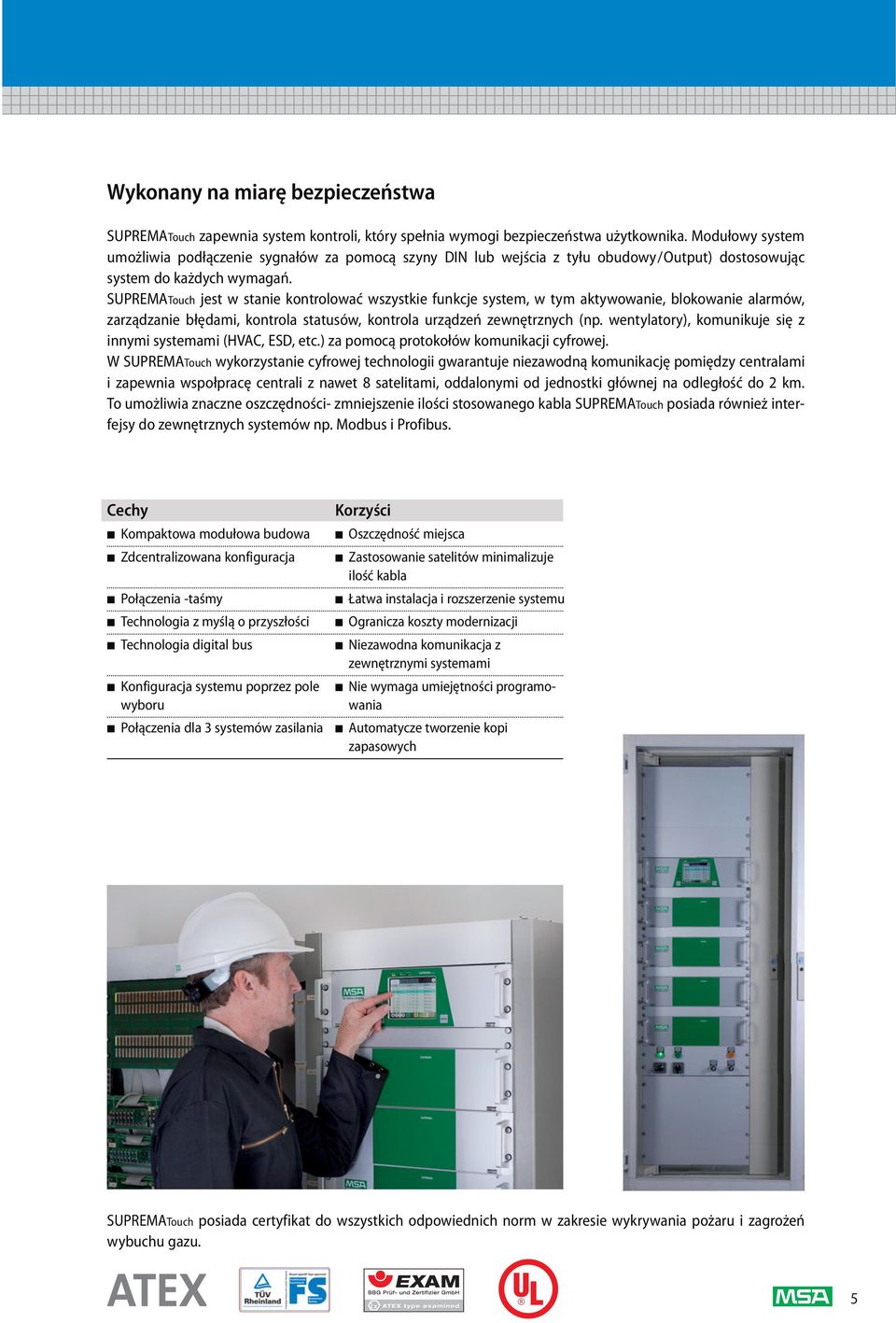

5 Wykonany na miarę bezpieczeństwa SUPREMATouch zapewnia system kontroli, który spełnia wymogi bezpieczeństwa użytkownika. Modułowy system umożliwia podłączenie sygnałów za pomocą szyny DIN lub wejścia z tyłu obudowy/output) dostosowując system do każdych wymagań. SUPREMATouch jest w stanie kontrolować wszystkie funkcje system, w tym aktywowanie, blokowanie alarmów, zarządzanie błędami, kontrola statusów, kontrola urządzeń zewnętrznych (np. wentylatory), komunikuje się z innymi systemami (HVAC, ESD, etc.) za pomocą protokołów komunikacji cyfrowej. W SUPREMATouch wykorzystanie cyfrowej technologii gwarantuje niezawodną komunikację pomiędzy centralami i zapewnia wspołpracę centrali z nawet 8 satelitami, oddalonymi od jednostki głównej na odległość do km. To umożliwia znaczne oszczędności- zmniejszenie ilości stosowanego kabla SUPREMATouch posiada również interfejsy do zewnętrznych systemów np. Modbus i Profibus. Cechy Kompaktowa modułowa budowa Zdcentralizowana konfiguracja Połączenia -taśmy Technologia z myślą o przyszłości Technologia digital bus Konfiguracja systemu poprzez pole wyboru Połączenia dla 3 systemów zasilania Korzyści Oszczędność miejsca Zastosowanie satelitów minimalizuje ilość kabla Łatwa instalacja i rozszerzenie systemu Ogranicza koszty modernizacji Niezawodna komunikacja z zewnętrznymi systemami Nie wymaga umiejętności programowania Automatycze tworzenie kopi zapasowych SUPREMATouch posiada certyfikat do wszystkich odpowiednich norm w zakresie wykrywania pożaru i zagrożeń wybuchu gazu. 5

SUPREMATouch jest w stanie kontrolować wszystkie funkcje system, w tym aktywowanie, blokowanie alarmów, zarządzanie błędami, kontrola statusów, kontrola urządzeń zewnętrznych (np.

6 Specyfikacja techniczna Obudowa System Wejścia Wyjścia Zasilanie Wyświetlacz Kontrole i wskaźniki Standard 19 rack 3U lub wyższy (do 8 modułów na system) Współpracujące z jednostką główną satelity-dystans do km Opcjonalna konfiguracja nadmiarowa Zdarzenia i diagnozy błędów Do 56 na system Do 64 na rack Do 51 na system Do 80 na rack Półprzewodnikowy przełącznik (4 V, 300 ma) Kontakty NO i NC (30 V, 3A) Przekaźniki elektroniczne Kontrola za pomocą oprogramowania, przełączanie wyjścia/przekaźniki Tworzenie grup Grupowanie sensorów w strefy alarmowe Dodawanie alarmów Zakres napięcia 18 do 3 V (prąd stały) Opcjonalnie zasilacz rack 85 do 65 V prąd zmienny, 150 W, 50/60 Hz Zasilanie dla połączeń wewnętrznych, zewnętrznych I tworzenia kopi zapasowych baterii (4 VDC) z automatycznym wyłącznikiem Kolorowy ekran dotykowy LCD z podświetleniem 5.7 TFT z rozdzielczością 30 x 40 Resetowanie oraz potwierdzanie alarmów Przedni panel LED dla alarmów 1,, 3 i 4, sygnał błędu, blokada czujnika, błąd zasilania i systemu 3 poziomy hasła lub klucz dla zapewnienia kontroli dostępu Czujniki Katalityczny lub IR dla gazów palnych 4 0 ma transmitery Elektrochemiczny dla gazów toksycznych i tlenu Standardowych: dymu, ciepła i czujek pożarowych Adresowalnych: dymu, ciepła i czujki pożarowe (komunikacja za pomoca zewnętrznego panelu Dopuszczenia ATEX (EN 50104, EN 5071, EN , EN , EN ), UL/ cul SIL 3 (EN 5040, EN 61508) GB Combustible Gas Alarm Control Units (Chiny) Interfejsy Szczegółowe informacje o zamawianiu dostępne na życzenie. Opcjonalne interfejsy do komunikacji zewnętrznej (Modbus RTU i TCP, Profibus) x RS-3 and 1 x USB połączenia elektrycznie izolowane Interfejs do drukarki (standard ASCII, 80 CHR) Bezpośredni kontakt Centrala i Oddział w Raszynie MSA Safety Sp. z o.o. Ul. Wschodnia 5a Raszyn k/warszawy Tel Fax biuro@msa-poland.com Zastrzegamy sobie możliwość dokonywania zmian technicznych ID PL/09/09.11 MSA Europe Thiemannstrasse Berlin Germany Tel. +49 (0) Fax +49 (0) contact@msa-europe.com MSA International 1000 Cranberry Woods Drive Cranberry Township, PA16066 Tel Fax msa.international@msanet.com

NO i NC (30 V, 3A) Przekaźniki elektroniczne Kontrola za pomocą oprogramowania, przełączanie wyjścia/przekaźniki Tworzenie grup Grupowanie sensorów w strefy alarmowe Dodawanie alarmów Zakres napięcia
