1 Dräger REGARD 3900 System sterujący Dräger REGARD 3900 to seria niezależnych sterowników z możliwością skonfigurowania do 16 kanałów pomiarowych. Modułowa budowa pozwala dostosować jednostki sterujące do potrzeb danego zakładu. Dostępne alarmy można uzupełnić o dodatkowe funkcje.

2 02 Dräger REGARD 3900 Zalety Moduły wejść Do modułu wejść można podłączyć maksymalnie cztery transmitery 4 20 ma z użyciem kabli 2- lub 3-żyłowych. Każdy sterownik obsługuje łącznie do czterech modułów wejść. Moduł wyposażony jest w trzy przekaźniki. Przekaźniki zaprojektowane są jako wyjścia SPOC alarmów zbiorczych Usterka, Alarm 1 i Alarm 2. Dwa poziomy alarmu można dowolnie konfigurować i ustawiać jako narastające lub malejące oraz blokujące lub nieblokujące. Przy użyciu modułu przekaźnikowego można skonfigurować trzeci alarm. Moduł przekaźnikowy Do sterownika serii REGARD 3900 można dodać dwa moduły przekaźnikowe, każdy wyposażony w osiem przekaźników. Pierwszy przekaźnik jest zawsze przekaźnikiem usterki i nie ma możliwości zmiany tego ustawienia. Pozostałych siedem przekaźników można skonfigurować do sygnalizacji alarmów pojedynczych, zbiorczych lub grupowych. Moduł przekaźnikowy obsługuje dodatkowy alarm ( Alarm 3 ) wraz z drugim progiem usterki. Sygnały alarmowe z przekaźników zatwierdza się przyciskami na przednim panelu urządzenia. Zasada działania przekaźników może być oparta o otwarcie lub zamknięcie obwodu. Moduł wyjścia (moduł wzmacniający) Każde wyjście 4 20 ma wzmacnia sygnał maksymalnie ośmiu wejść. Pozwala to na wskazywanie lub rejestrowanie poziomów gazu przez inne jednostki sterujące. Istnieje możliwość zainstalowania dwóch modułów wyjść analogowych. Konfiguracja Jednostkę sterującą można szybko i łatwo skonfigurować z poziomu komputera, używając oprogramowania Config W nowych systemach konfiguracja jest przygotowywana offline i wgrywana podczas przekazania do eksploatacji. W trakcie konserwacji systemu konfigurację można pobrać w celu sprawdzenia. Niezbędne do tego kable są dostępne jako wyposażenie opcjonalne. Przyciski na przednim panelu sterownika REGARD 3920 pozwalają w łatwy sposób dostosować jego ustawienia, a menu konfiguracyjne charakteryzuje się intuicyjną obsługą. Montaż i instalacja Solidna obudowa sterowników REGARD 3900 i 3920 chroni podzespoły przed pyłem i strumieniami wody (IP 65). Dzięki temu jednostki sterujące można instalować w strefach bezpieczeństwa. Model REGARD 3910 jest wyposażony we wbudowany wyświetlacz i płytę montażową, co pozwala w łatwy sposób zamontować go w szafie, podobnie, jak moduły. Bramki komunikacyjne Bramka Modbus REGARD 3900 służy do konwersji protokołu magistrali CAN na protokół Modbus RTU. Bramka umożliwia komunikację pomiędzy jednostkami sterującymi serii REGARD 3900 (magistrala CAN),

3 Dräger REGARD Zalety a panelem RVP 3900 lub innymi systemami (Modbus RTU). Inne dostępne bramki to Modbus TCPIP i PROFIBUS. Można je wykorzystać do przesyłu danych do zewnętrznych systemów sterowania. Szczegóły D D D Dräger REGARD 3900 Dräger REGARD 3910 Dräger REGARD 3920

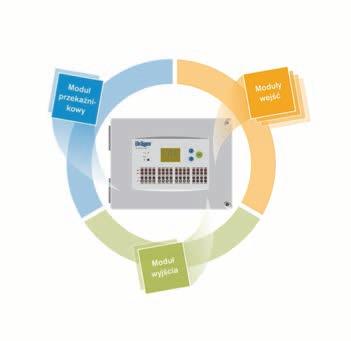

4 04 Dräger REGARD 3900 Moduły Dräger REGARD 3900/3910/3920 Sterowniki Dräger REGARD 3900/3910/3920 obsługują maksymalnie cztery moduły wejść lub moduły przekaźnikowe. Istnieje możliwość podłączenia dwóch dodatkowych modułów wyjść. Komponenty systemu Dräger PIR 7000 Dräger PIR 7000 to detektor gazowy na podczerwień w wykonaniu przeciwwybuchowym, umożliwiający stałe monitorowanie palnych gazów i oparów. Dzięki obudowie ze stali nierdzewnej SS 316L i bezdryftowej optyce detektor może być stosowany w najcięższych warunkach przemysłowych, np. w instalacjach morskich. ST

5 Dräger REGARD Komponenty systemu Dräger Polytron 7000 Dräger Polytron 7000 to modułowy detektor gazowy do wszystkich zadań pomiarowych gazów toksycznych oraz tlenu. Spełnia wszelkie wymogi zgodności oraz wysokie wymagania techniczne stawiane niestandardowym rozwiązaniom. D ST Dräger PEX 3000 Przetwornik Dräger PEX 3000 wykrywa palne gazy i pary palne w zakresie dolnej granicy wybuchowości. Czujnik DD urządzenia zapewnia bardzo dobrą stabilność sygnału pomiarowego w długim okresie i zaledwie kilkusekundowy czas reakcji. Powiązane produkty Dräger REGARD-1 Dräger REGARD-1 to samodzielny, niezależny jednokanałowy system sterujący do detekcji zagrożeń toksycznych, tlenowych i wybuchowych. System sterujący jest w pełni konfigurowalny dla pojedynczego wejścia z transmitera 4 do 20 ma lub głowicy pomiarowej Dräger Polytron SE Ex. ST

6 06 Dräger REGARD 3900 Powiązane produkty Dräger REGARD 2400 i REGARD 2410 Dräger REGARD 2400 i 2410 to niewielkie, elastyczne jednostki sterujące do detekcji toksycznych gazów, tlenu, a także gazów i par palnych. W połączeniu z transmiterami lub głowicami Dräger jednostka Dräger REGARD 2400 lub 2410 tworzy niezawodny system detekcji gazowej, charakteryzujący się niskimi wymaganiami konserwacyjnymi. D ST Dräger REGARD 7000 Dräger REGARD 7000 to modułowy system o dużych możliwościach rozbudowy, przeznaczony do monitorowania i analizowania różnego rodzaju gazów i par. Niezawodny i wydajny system Dräger REGARD 7000 może być używany z systemami ostrzegania przed gazami, o różnym stopniu złożoności i różnej liczbie przetworników. Dodatkową zaletą jest kompatybilność z poprzednimi wersjami REGARD.

7 Dräger REGARD Dane techniczne Typ Gazy i zakresy Wejścia Wyjścia Wyświetlacz Zasilanie Wymiary (szer. x wys. x gł.) Waga Warunki otoczenia Dräger REGARD 3900 i Dräger REGARD 3910 Dräger REGARD 3920 Zewnętrzne 24 V DC Wewnętrzne 110/240 V AC, 50/60 Hz Dräger REGARD 3900 i 3920 Dräger REGARD 3910 Jednostka sterująca do stref niezagrożonych wybuchem Wykrywane gazy, zakresy pomiarowe i jednostki zależą od typu transmitera Pełna konfiguracja z poziomu komputera Transmiter 4 20 ma z kablem 2- lub 3-żyłowym. Standardowe: Alarm 1, Alarm 2 i Usterka Przekaźniki ostrzeżenia i blokowania w opcjonalnym module przekaźnikowym Alarmy pojedyncze, zbiorcze i grupowe w opcjonalnym module przekaźnikowym Przekaźniki z możliwością zatwierdzania w opcjonalnym module przekaźnikowym Podświetlany, 4-liniowy wyświetlacz LCD z obsługą 40 znaków 4 diody LED na kanał (praca, usterka, alarm 1 i alarm 2) Diody LED zasilania DC i AC Dioda LED blokowania Duży wyświetlacz graficzny (4 x 62 mm, 64 x 128 pikseli) Struktura menu i komunikaty wyświetlane z użyciem tekstu rzeczywistego 3 przyciski nawigacyjne 4 diody LED na kanał (praca, usterka, alarm 1 i alarm 2) Diody LED zasilania DC i AC Dioda LED blokowania około 420 x 300 x 190 mm około 300 x 225 x 20 mm około 3 kg, w zależności od typu sterownika i zainstalowanego zasilacza Temperatura Ciśnienie Klasa ochrony IP 65 Materiał obudowy Dopuszczenia Wilgotność ABS OV ATEX 0 55 C SIL SIL 1 Oznakowanie CE hpa 0 100% wilg. wzgl., bez skraplania II (2) G, TRL 06 ATEX 21099X Dyrektywa w sprawie kompatybilności elektromagnetycznej (89/336/EWG) Dyrektywa niskonapięciowa (72/23/EWG, 93/68/EWG) DNV/GL tylko Dräger REGARD 3910 MED B+D tylko Dräger REGARD 3910 Dräger REGARD 3900 Dräger REGARD 3900 jednostka podstawowa

8 08 Dräger REGARD 3900 Informacje zamówieniowe Dräger REGARD 3900 (1x moduł wejść 4 20 ma + 1x moduł Dräger REGARD 3900 (1x moduł wejść 4 20 ma + 2x moduł Dräger REGARD 3900 (2x moduł wejść 4 20 ma + 0x moduł Dräger REGARD 3900 (2x moduł wejść 4 20 ma + 1x moduł Dräger REGARD 3900 (2x moduł wejść 4 20 ma + 2x moduł Dräger REGARD 3900 (3x moduł wejść 4 20 ma + 0x moduł Dräger REGARD 3900 (3x moduł wejść 4 20 ma + 1x moduł Dräger REGARD 3900 (4x moduł wejść 4 20 ma + 0x moduł Dräger REGARD 3910 Dräger REGARD 3910 panel z wyświetlaczem Dräger REGARD 3910 płyta do montażu modułów Dräger REGARD 3920 Dräger REGARD 3920 jednostka podstawowa Moduł Dräger REGARD 3900/3910/3920 Dräger REGARD 3900/3910/3920 moduł wejść 4 20 ma Dräger REGARD 3900/3910/3920 moduł przekaźnikowy Dräger REGARD 3900/3910/3920 moduł wyjścia (moduł wzmacniający) 4 20 ma Akcesoria Dräger REGARD 3900/3910/ Dräger REGARD 3900/3910/3920 bramka Modbus SC Dräger REGARD 3900/3910/3920 bramka PROFIBUS DP AG Dräger REGARD 3900/3910/3920 bramka Modbus TCPIP SD Dräger REGARD 3900/3910/3920 zasilacz 2,5 A Dräger REGARD 3900/3910/3920 zasilacz 5 A Dräger REGARD 3900/3910/3920 zasilacz 10 A Dräger REGARD 3900/3910/3920 interfejs CAN Dräger REGARD 3900/3910/3920 Modbus RTU SC Dräger REGARD 3900/3920 kabel bramki SC Dräger REGARD 3910 kabel bramki SC Dräger Config 3900 na życzenie PROFIBUS jest zastrzeżonym znakiem handlowym PROFIBUS i PROFINET International (PI).

9 Notatki Dräger REGARD

10 10 Dräger REGARD 3900 Notatki

11 Notatki Dräger REGARD

12 12 Dräger REGARD 3900 Notatki Nie wszystkie produkty, funkcje lub usługi są dostępne w sprzedaży we wszystkich krajach. Wymienione w prezentacji znaki towarowe są zarejestrowane tylko w niektórych krajach i niekoniecznie w kraju udostępnienia tego materiału. Odwiedź stronę internetową aby uzyskać informacje na ten temat HQ PP Zastrzegamy prawo zmian 2016 Drägerwerk AG & Co. KGaA CENTRALA Drägerwerk AG & Co. KGaA Moislinger Allee Lubeka, Niemcy PRZEDSTAWICIELSTWA SIEDZIBA GŁÓWNA KATOWICE Dräger Safety Polska Sp. z o.o. ul. Uniwersytecka Katowice Tel Fax BIURO HANDLOWE GŁOGÓW Dräger Safety Polska sp. z o.o. Plac Konstytucji 3 Maja Głogów Tel Fax BIURO HANDLOWE RUMIA Dräger Safety Polska sp. z o.o. ul. Grunwaldzka Rumia Tel Fax BIURO HANDLOWE WARSZAWA Dräger Safety Polska sp. z o.o. Al. Jerozolimskie Warszawa Tel Fax Znajdź lokalnego przedstawiciela handlowego na stronie:
