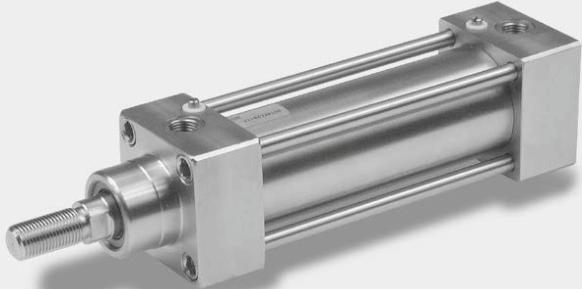

SIŁOWNIKI ISO (DAWNIEJ ISO 6431) ZE STALI NIERDZEWNEJ

Transkrypt

1 SIŁOWNIKI ISO (DAWNIEJ ISO 6431) ZE STALI NIERDZEWNEJ Siłowniki ISO w wykonaniu ze stali nierdzewnej są dostępne w następujących wersjach: z magnesem lub bez magnesu dwustronnego działania z jednostronnym lub przechodzącym tłoczyskiem uszczelnienia: POLIURETAN lub FKM/FPM (dla wysokich temperatur) osprzęt montażowy, jednostki prowadzące oraz jednostki zaciskowe DANE TECHNICZNE Maksymalne ciśnienie robocze bar MPa psi Zakres temperatur pracy C Medium robocze Średnice tłoka mm Konstrukcja Standardowe długości skoków mm Wersje Bezdotykowa sygnalizacja położenia Uwagi POLIURETAN FKM/FPM (wersja bez magnesu) Filtrowane sprężone powietrze, olejone lub nie olejone. W przypadku smarowania - konieczność kontynuacji 32; 40; 50; 63; 80; 100; 125 Pokrywy ze śrubami montażowymi max 1000 Dwustronnego działania z amortyzacją, z przechodzącym tłoczyskiem z amortyzacją W standardzie wersja z magnesem. Bez magnesu na zamówienie Maksymalne, zalecane długości skoków. Wyższe wartości mogą powodować trudności w pracy MASA Ø Wersja W184 Skok = 0 każdego mm Wersja W185 Skok = 0 każdego mm BUDOWA TŁOCZYSKO: stal AISI 316 POKRYWA: stal AISI 304 USZCZELNIENIE TŁOCZYSKA: poliuretan lub FKM/FPM ŁOŻYSKO ŚLIZGOWE: brąz spiekany TULEJA: stal AISI 304 USZCZELNIENIE: NBR lub FKM/FPM MAGNES: plastoferryt PIERŚCIEŃ USZCZELNIAJĄCY: poliuretan lub FKM/FPM USZCZELNIENIE AMORTYZACJI: poliuretan lub FKM/FPM IGLICA AMORTYZACJI: stal AISI 304 ŚRUBY ŚCIĄGOWE: stal AISI 316 PODKŁADKA: tworzywo sztuczne 1-166

2 WYMIARY DLA WERSJI STANDARDOWYCH WYMIARY DLA WERSJI Z PRZECHODZĄCYM TŁOCZYSKIEM + DWUKROTNIE Ø A A 1 A 2 B C C 1 CH CH 1 D D 1 E E 1 F G G 1 H L L 0 L 1 L 2 P M10x G1/8 M M12x G1/4 M M16x G1/4 M M16x G3/8 M M20x G3/8 M M20x G1/2 M M27x G1/2 M KLUCZ DO INDEKSÓW W TYP WERSJA ŚREDNICA SKOK Siłownik ze stali 4 DEMA 0 Standard (z magnesem) mm nierdzewnej 5 DEMA przechodzącym S Bez magnesu 40 tłoczyskiem V Uszczelnienia z FKM/FPM DEMA: Dwustronnego działania z magnesem (z amortyzacją) Maksymalne, zalecane długości skoków. Wyższe wartości mogą powodować trudności w pracy Wyłącznie wersja bez magnesu W przypadku gdy piąta pozycja indeksu jest inna niż 0 zamiast Ø 100 wstawiamy A1; Ø 125 wstawiamy A

3 AKCESORIA DLA SIŁOWNIKÓW ISO ZE STALI NIERDZEWNEJ: MOCOWANIA CENTRALNY KOŁNIERZ WAHLIWY ZE STALI NIERDZEWNEJ - MODEL EN Indeks Ø N 1 N 2 N 3 N 4 N 5 W095X W095X W095X W095X W095X W095XA W095XA Uwagi: w komplecie: 8 śrub AKCESORIA DLA SIŁOWNIKÓW ISO ZE STALI NIERDZEWNEJ ŁAPA MOCUJĄCA ZE STALI NIERDZEWNEJ - MODEL A KOŁNIERZ WAHLIWY ZE STALI NIERDZEWNEJ - MODEL B Indeks Ø Ø AB AH AO AT AU TR UH H 1 H 2 W095X W095X W095X W095X W095X W095XA wraz z 2 śrubami W095XA Indeks Ø B D E Ø G H 3 R S W095X W095X W095X W095X W095X W095XA W095XA Uwagi: w komplecie: 4 śruby z podkładkami. BRAK SWORZNIA ORAZ PIERŚCIENI ZABEZPIECZAJĄCYCH. SWORZEŃ ZABEZPIECZAJĄCY Indeks Ø A B C D E W095X W095X W095X W095X W095X W095XA W095XA Uwagi: w komplecie: 2 pierścienie zabezpieczające

4 KOŁNIERZ WAHLIWY ZE STALI NIERDZEWNEJ - MODEL BA Indeks Ø D E F Ø G H H 3 W095X W095X W095X W095X W095X W095XA W095XA Uwagi: w komplecie 4 śruby i podkładki WSPORNIK ISO ZE STALI NIERDZEWNEJ DLA MODELU B - MODEL GL KOŁNIERZ MOCUJĄCY ZE STALI NIERDZEWNEJ - MODEL C Indeks Ø A B C D E F G H I L M N W095X W095X W095X W095X W095X W095XA W095XA AKCESORIA DLA SIŁOWNIKÓW ISO ZE STALI NIERDZEWNEJ Indeks Ø A A 1 B B 1 S ØD W W095X W095X W095X W095X W095X W095XA W095XA Uwagi: w komplecie 4 śruby KOŁNIERZ MOCUJĄCY ZE STALI NIERDZEWNEJ - MODEL C Indeks Ø A A 1 B B 1 S ØD L W095X W095X W095X W095X W095X W095XA W095XA Uwagi: w komplecie 4 śruby 1-169

5 NAKRĘTKA NA TŁOCZYSKO ZE STALI NIERDZEWNEJ - MODEL S Indeks Ø F H CH W095X M10x W095X M12x W095X M16x W095X M16x W095X M20x W095X M20x W095XA M27x GŁOWICA WIDEŁKOWA ZE STALI NIERDZEWNEJ - MODEL GK-M Indeks Ø A B C D F L Ø M W095X M10x W095X M12x W095X M16x W095X M16x W095X M20x W095X M20x AKCESORIA: CZUJNIKI MAGNETYCZNE CZUJNIK ZBLIŻENIOWY Indeks Opis W Czujnik Hall NO 2.5 m W Czujnik Hall NO 2.5 m dyn. W Czujnik Hall NO 300 mm M8 dyn. W Czujnik kontaktronowy NO 2.5 m W Czujnik kontaktronowy NO 2.5 m dyn. W Czujnik kontaktronowy NO 300 mm M8 dyn. W Czujnik Hall NO ATEX 2 m W * Czujnik Hall NO HS 2.5 m W * Czujnik Hall NO HS 300 mm M8 W * Czujnik kontaktronowy NO HS 2.5 m W * Czujnik kontaktronowy NO HS 300 mm M8 * Stosować gdy standardowe czujniki nie wykrywają magnesu. Dane techniczne na stronie MOCOWANIE CZUJNIKA Indeks Średnice Opis W Mocowanie czujnika MATERIAŁ Uchwyt: aluminium Mocowanie czujnika: aluminium Śruba mocująca: stal nierdzewna 1-170
