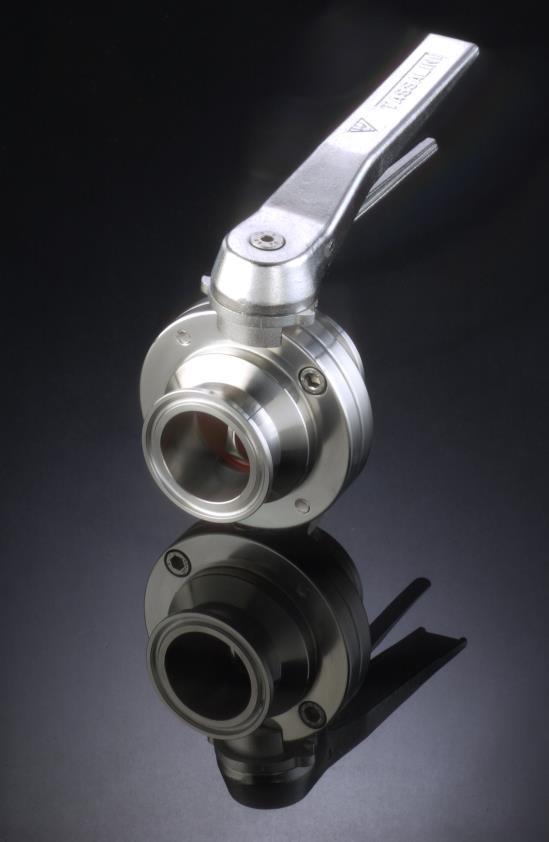

/ Zawory motylkowe (przepustnice spożywcze, przepustnice higieniczne, zawory motylkowe higieniczne) wykonane są kutych i prasowanych na gorąco półfabrykatów.

Trzpienie mocujące dysk osadzone są w tulejach PTFE, dzięki czemu eliminuje się opory tarcia. Uszczelnienia klap tłoczy się z elastomerów najwyżej jakości.

1 / Zawory motylkowe (przepustnice spożywcze, przepustnice higieniczne, zawory motylkowe higieniczne) wykonane są kutych i prasowanych na gorąco półfabrykatów. W procesie produkcji dyski tłoczy się ze stali nierdzewnej, a następnie poddaje obróbce termicznej w celu uzyskania odpowiedniej powierzchni i szlifów na obrotowych częściach zaworu. Trzpienie mocujące dysk osadzone są w tulejach PTFE, dzięki czemu eliminuje się opory tarcia. Uszczelnienia klap tłoczy się z elastomerów najwyżej jakości. Standardowym materiałem uszczelniającym zawory klapowe jest Silikon. Do wyboru są także uszczelki z materiałów: EPDM, FTM, FTM pokryty PTFE, PTFE + Silikon. Zalety: dowolna wymienność części między różnymi normami szeroka oferta elementów sterujących spełniających różne wymagania systemowe prosta, bezpieczna i niezawodna obsługa łatwa możliwość wymiany części zgodność z normami: DIN, SMS, RJT BS, ISS IDF. Zasada działania: Przepustnice Tassalini uruchamia się ręcznie lub za pomocą siłownika pneumatycznego. Napędy pneumatyczne pracują z pozycji poziomej oraz pionowej. W ofercie dostępne są siłowniki jednostronnego działania lub dwustronnego działania. W zależności od potrzeb, siłowniki wyposaża się w moduły sterujące, mikroprzełączniki (elektryczne lub pneumatyczne), czujniki zbliżeniowe, zawory elektromagnetyczne (24V AC, 24V DC, 48V AC) itp. Zastosowanie: Zawory motylkowe higieniczne stosuje się przede wszystkim w przemyśle spożywczym, biotechnologicznym, kosmetycznym, farmaceutycznym. Rozmiar: Standardowa produkcja zaworów motylkowych o średnicach od DN 25 do DN 250. Standardowe wykończenie powierzchni: Precyzyjne wykończenie powierzchni, maszynowe zewnętrzne i wewnętrzne gradacja 120. Inne wykończenie dostępne na zapytanie. Materiał zaworu: Stal nierdzewna w gatunku AISI 304L lub AISI 316L. Warunki pracy: Maksymalne ciśnienie robocze: 7 bar (2 bar dla uszczelek wykonanych z materiału PTFE). Zgodność z normami: DIN, SMS, RJT BS, ISS IDF.

2 Przekrój zaworu klapowego 1. Klapa zaworu 2. Uszczelka 3. Śruba 4. Kołnierz 5. Tuleja PTFE Silikon -50ºC +200 ºC Uszczelnienia zaworu EPDM -30ºC +140 ºC FTM -15ºC +220 ºC FTM powlekane PTFE -15ºC +220 ºC PTFE + SILIKON -5ºC +160 ºC Przekrój klapy

3 Siłownik pneumatyczny dwustronnego działania 1. Obudowa 11. Złącze powietrza 2. Zaślepka 12. Pierścień blokujący 3. Kołnierz 13. Kołek 4. Pozioma przekładnia 14. O-ring 5. Pionowa przekładnia 15. O-ring 6. Wlot powietrza 16. O-ring 7. Adapter zamykający 17. Sprężyna 8. Zestaw śrub 18. Śruba 9. Osłona sprężyny 19. Podkładka 10. Wałek sprężyny 20. Kołek Głowica obudowy z mikroprzełącznikiem Głowica obudowy z zaworem elektromagnetycznym 1. Obudowa 27. O-ring 21. Trzpień 28. Drążek sterowniczy 22. Podajnik powietrza 29. Nakrętka drążka sterowniczego 23. Śruba 30. Uszczelka pokrywy 24. O-ring 31. Zawór elektromagnetyczny 25. O-ring 32. Mikroprzełącznik 26. Pokrywa

4 Siłownik pneumatyczny pionowy 1. Obudowa 13. Rolka 2. Zaślepka 14. Rolka 3. Obudowa obrotowa 15. Uchwyt mocujący 4. Tłok 17. O-ring 5. Adapter 23. Czujnik 6. Sprężyna 39. Adapter 8. Blok oporowy 40. Uchwyt czujnika 9. O-ring 41. Śruba wspornika 10. O-ring 44. Uchwyt sprężyny 11. Wlot powietrza 45. Wałek 12. Odpowietrznik 47. Podkładka Zestaw sterujący z 2 mikroprzełącznikami, zaworem elektromagnetycznym i złączem 18. Baza zestawu sterującego 26. Pokrywa 27. Pręt 28. Wspornik mikroprzełączników 30. Uszczelnienie pokrywy 31. Zawór elektromagnetyczny 32. Mikroprzełącznik 33. Złącze

5 Zestaw sterujący z zaworem elektromagnetycznym i złączem 19. Baza zestawu sterującego 20. Trzpień 21. Pręt 22. Listwa zaciskowa 24. Czujnik zbliżeniowy 25. Wspornik czujnika 29. Pin czujnika 31. Zawór elektromagnetyczny 34. Złącze Zestaw sterujący z 2 czujnikami zbliżeniowymi Siłownik pneumatyczny dwustronnego działania - pionowy 1. Obudowa 13. Rolka 2. Zaślepka 14. Rolka 3. Obrotowa obudowa 15. Uchwyt mocujący 4. Tłok 17. O-ring 5. Adapter 45. Kołek wałka 8. Blok oporowy 46. O-ring 9. O-ring 48. Kołnierz blokujący 10. O-ring 49. Śruba 11. Złącze powietrza 50. Dysk zamykający

6 Rączka z blokadą Rączka 2 poz. Rączka 4 poz. Rączka 7 poz. Rączka 10 poz. Rączka 20 poz. Rączka mikrometryczna Rączka ABS Rączka 7 poz. Rączka B. V. 125/254 Uszczelki zaworu motylkowego

7 Siłownik pneum. DE Siłownik pneum. DE Siłownik pneum. SE Siłownik pneum. SE poziomy z jedn. sterującą poziomy z jedn. sterującą Siłownik pneum. DE Siłownik pneum. Siłownik pneum. do zaw. klap. DN125/150 z jedn. sterującą z regulatorem do zaw. klap DN125/150

8 Zawory klapowe wg normy: DIN Spaw / Spaw Spaw / Kolano Spaw / Spaw L = 30 Kołnierz / Kołnierz Gwint / Spaw Gwint / Gwint

9 Zawory klapowe wg normy: DIN Gwint / Stożek + Nakrętka Gwint / Kolano Gwint / Kołnierz Gwint / Króciec do rozw. Króciec do rozw. / Kolano Kr. do rozw. / Kr. do rozw.

10 Zawory klapowe wg normy: SMS Spaw / Spaw Spaw / Kolano Spaw / Spaw L = 30 Kołnierz / Kołnierz Gwint / Spaw Gwint / Gwint

11 Zawory klapowe wg normy: SMS Gwint / Stożek + Nakrętka Gwint / Kolano Gwint / Kołnierz Gwint / Króciec do rozw. Króciec do rozw. / Kolano Kr. do rozw. / Kr. do rozw.
