1 Si³owniki serii 40 Podwójnego działania z amortyzacją, magnetyczne ø (DIN/ISO 6431) Siłowniki tej serii wymiarowo zgodne z normami DIN/ISO 6431 są oferowane dla dwóch średnic tłoka ø 160 i 200 mm. W tłokach tych siłowników podwójnego działania zamontowany jest magnes, dzięki któremu możliwe jest stosowanie czujników bezdotykowych położenia. Siłowniki posiadają regulowaną amortyzację pneumatyczną oraz dodatkowo amortyzację mechaniczną. Czujniki położenia wraz z osprzętem mocującym zestawiono na stronie Zgodnie z normą DIN/ISO 6431 VDMA Tłoczysko nierdzewne nagniatane Amortyzacja pneumatyczna regulowana 001 T h e c o m p a n y r e s e r v e s t h e r i g h t t o v a r y m o d e l s a n d d i m e n s i o n s w i t h o u t n o t i c e. T h e s e p r o d u c t s a r e d e s i g n e d f o r i n d u s t r i a l a p p l i c a t i o n s a n d a r e n o t s u i t a b l e f o r s a l e t o t h e g e n e r a l p u b l i c.

2 S E R I A 40 1 PARAMETRY OGÓLNE Rodzaj konstrukcji ze szpilkami ściągającymi Działanie podwójnego działania Materiały głowice - aluminium; pozostałe elementy - patrz oznaczenia Sposób montażu śrubami ściągającymi, kołnierz przedni lub tylny, na łapach wahliwie na czopach: przednich, środkowych lub tylnych; wahliwie na uchwycie przegubowym Zakres skoków mm Zakres temperatur 0 80 C (dla suchego powietrza - 20 C) PARAMETRY PNEUMATYCZNE Ciśnienie robocze 1 10 bar Prędkość mm/s (bez obciążenia) Czynnik roboczy czyste powietrze bez smarowania* *Jeśli prowadzone jest smarowanie powietrza, zaleca się stosowanie oleju ISOVG32. Rozpoczęty proces smarowania musi być kontynuowany przez cały czas eksploatacji. OZNACZENIE SIŁOWNIKÓW 40M2L 160A0200 SERIA 40 ODMIANA M = standard, magnetyczny RODZAJ WYPOSAŻENIA A = standard SKOK patrz tabela V = uszczelnienie tłoczyska vitonowe DZIAŁANIE 2 = podwójnego działania, obustronna amortyzacja 3 = podwójnego działania, bez amortyzacji 4 = podwójnego działania, amortyzacja z tyłu 5 = podwójnego działania, amortyzacja z przodu 6 = podwójnego działania, tłoczysko obustronne, obustronna amortyzacja MATERIAŁY Uwaga: Wyposażenie dostarczane oddzielnie, nie zmontowane z siłownikiem. ŚREDNICA w mm ø L = tłoczysko - stal nierdzewna, nagniatane korpus - rura cylindryczna, aluminium anodowane uszczelki - NBR szpilki i nakrętki - stal ocynkowana T = tłoczysko - stal nierdzewna, nagniatane korpus - aluminium anodowane uszczelki - NBR szpilki i nakrętki - stal nierdzewna TABELA STANDARDOWYCH SKOKÓW SIŁOWNIKÓW PODWÓJNEGO DZIAŁANIA SERII 40 Standardowe skoki ø

3 Si³owniki serii 40 ø øa KK øb D11 0 D G F AM -2 H EE WH L1 L2 VD N P Q TG E SW1 SW2 SW3 długość amortyzacji M36x , G3/ M M36x , G3/ M Si³owniki serii 40 Z obustronnym tłoczyskiem. ++ dodać 2 x skok ø øa KK øb D11 0 D G F AM -2 EE WH L1 L2 VD N P Q TG E SW1 SW2 SW3 długość amortyzacji M36x ,5 72 G3/ M M36x ,5 72 G3/ M Ko³nierz czopowy œrodkowy, Mod. F... ø XV1 ± 2XV2 ± 2 XV3 ± 2 f TM h14 h TD e9 TL h14 UW R , ,2 003

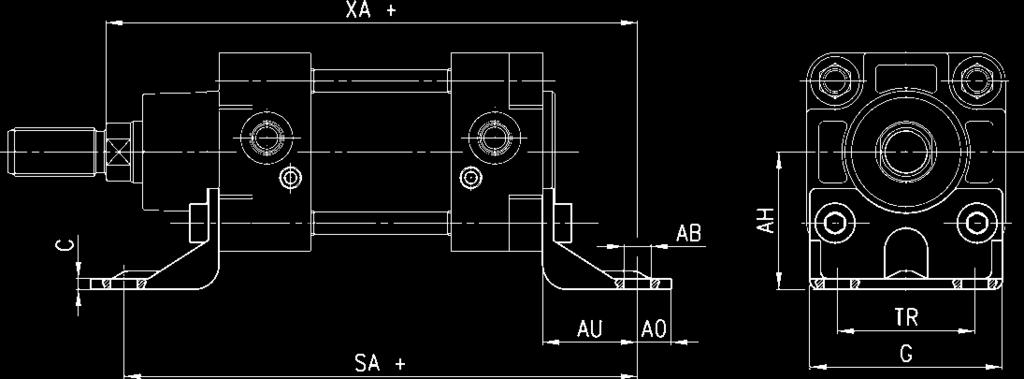

4 S E R I A 40 1 Mocowanie na ³apach, Mod. B... 2 łapy Mod. ø C SA ± 2 XA ± 2 TR JS14 G øab H13 AH JS15 AO AU B B Przedni lub tylny ko³nierz, Mod. D -E... 1 kołnierz Mod. ø W ± 2,5 MF JS14 ZB JS14 TF JS14 R JS14 UF G1 øfb H13 ZF ±2 D-E D-E Ko³nierz czopowy przedni i tylny, Mod. C-H... 1 kołnierz czopowy Mod. ø øcd H9 L C D XD ± 2 MR F G CB H 14 UB h 14 C-H C-H

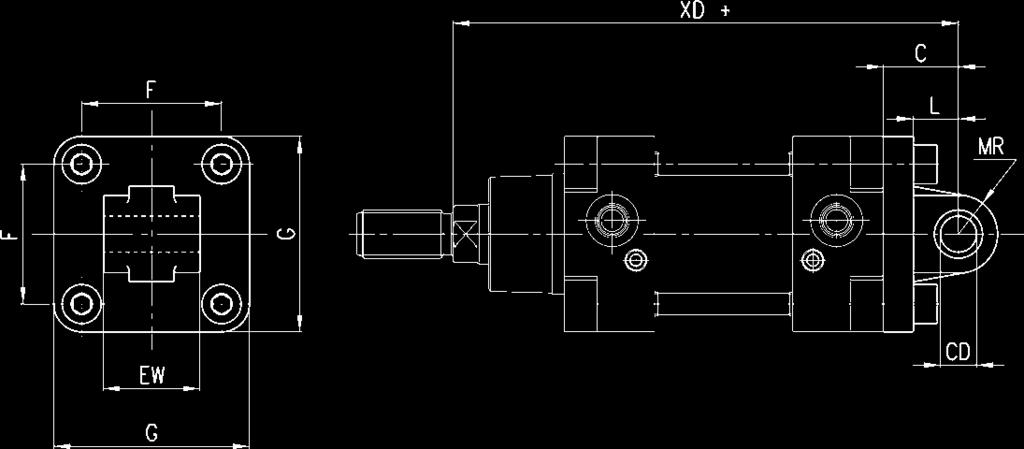

5 Ko³nierz czopowy tylny, Mod. L... 1 kołnierz czopowy Mod. ø øcd H9 L C XD ±2 MR F G EW L L ,5-1,2 Ko³nierz czopowy œrodkowy, Mod. F... 1 kołnierz czopowy środkowy 4 elementy zaciskowe montażowe Mod. ø XV1 ± 2,5 HV ± 2,5 XV3 ± 2,5 TM h14 h øtd e9 TL h14 UW R F ,2 F ,2 005

6 C a t a l o g u e S E R I E S 40 1 Po³¹czenie wahliwe, Mod. ZS* * niezgodne z normą Mod. ø TR øab H13 AH C G øcd H9 XD ±2 G3 ZS , ZS , Po³¹czenie wahliwe, Mod. C+L+S ø øcd H9 L C D XD ± 2 F G øab H Wsporniki ko³nierza czopowego œrodkowego, Mod. BF... 2 wsporniki czopów Mod. ø øtd b1 b2 b3 L1 L2 h1 h2 h3 ød1 ød2 BF ,

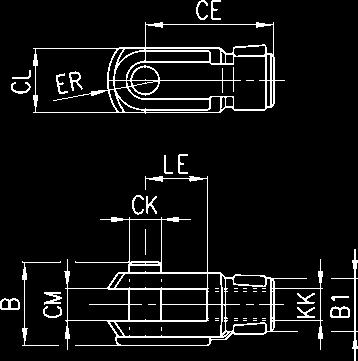

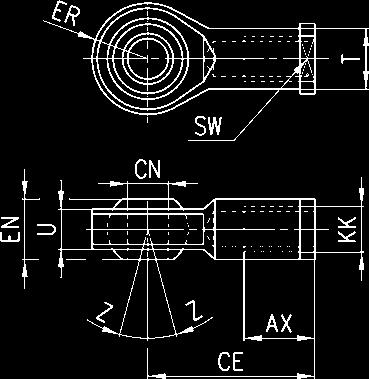

7 Koñcówka wide³kowa t³oczyska, Mod. G... Wg ISO Mod. ø øck LE CM CL ER CE KK B øb1 G M36 x Koñcówka kulista t³oczyska, Mod. GA... Wg ISO Mod ø ø CN H7 U EN ER AX CE KK øt Z SW GA M36 x Sworzeñ przegubu, Mod. S... Materiał: stal nierdzewna. 1 sworzeń 2 pierścienie osadcze Nakrêtka blokuj¹ca t³oczyska, Mod. U... Mod. ø d L L1 L2 H13 L3 S ,5 1,6 4,25 Mod. ø D m SW U M36x
