1 MERACIE PRÍSTROJE, ELEKTROMERY Zákon je predpis, na základe ktorého sme schopní veci zrealizovať. Immanuel Kant, nemecký filozof 507 MERACIE PRÍSTROJE, ELEKTROMERY w obsah MERACIE PRÍSTROJE A ANALYZÁTORY ELEKTRICKÝCH SIETÍ... str. 508 ELEKTROMERY... str. 540 POČÍTADLÁ PREVÁDZKOVÝCH HODÍN... str 553 TRANSFORMÁTORY PRÚDU... str 555 BOČNÍKY... str 563

2 w ANALYZÁTORY ELEKTRICKÝCH SIETÍ NA96 A NA96+ NA96 NA96+ w VŠEOBECNÉ INFORMÁCIE Použitie v priemysle pre meranie elektrických veličín v štyroch kvadrantoch Meranie činnej práce (kwh) v 2 kvadrantoch Pre striedavé elektrické siete Pre trojfázové striedavé elektrické siete, 3 alebo 4-vodičové zapojenie s nerovnomerným zaťažením (nastaviteľné) Meranie strednej hodnoty výkonu a max. strednej hodnoty výkonu Prídavné moduly pre rozšírenie funkcií a ďalšie možnosti pripojenia (max. počet pripojených modulov je 4 ks): 2 alarmové kontakty (optické relé) 2 impulzné výstupy, 2 analógové výstupy, 1 rozhranie RS485, 1 rozhranie RS232, Profibus Lon-Works M-Bus 508 Meranie v 4 kvadrantoch Napätie fázové a združené napätie minimálne a maximálne napätie vo fáze vyššie harmonické vo fázach Prúd fázový a nulový vodič stredná hodnota vo fázach maximálna stredná hodnota vo fázach celkový prúd vyššie harmonické vo fázach Výkon celkový činný, jalový, zdanlivý fázový činný, jalový, zdanlivý výkon stredná hodnota maximálna stredná hodnota Účinník celkový v každej fáze Frekvencia Prevádzkové hodiny Činná práca pozitívna v každej fáze negatívna celková Jalová práca pozitívna v každej fáze negatívna celková w MONTÁŽ ROZŠIROVACÍCH MODULOV

3 w TECHNIcké údaje PUZDRO prístroja Čelný rámik Hĺbka 96 x 96 mm 62 mm 81 mm (s prídavným modulom) Pripojenie skrutkové svorky, prúdové do 6 mm 2, napäťové do 4 mm 2 Montážny výrez do panelu/dverí 92 x 92 mm Materiál polykarbonát samozhášavý Stupeň krytia IP 54 (spredu), IP 20 (svorky) PREVáDZKOVé PODMIENKY Referenčná teplota 23 C + 2 C Prevádzková teplota -5 až 55 C Max. teplotný rozsah (skladovanie a preprava) -25 až 70 C Vplyv teploty 0,1%/ C Stratový výkon 5 W Ukazovateľ LCD s podsvietením 68 x 65 mm podsvietenie sa automaticky vypína 20 s po poslednom stlačení Zobrazovanie veličín 4-riadkové a 4-miestne Merací cyklus 1,1 s Zobrazenie energie 8-miestne (6+2 desatinné) Presnosť (+ 1 digit) Činná práca NA96: trieda 1 (STN EN ), NA96+: trieda 0,5 (STN EN ) Jalová práca trieda 2 podľa STN EN Napätie NA96: ± 0,5% ( V fáza fáza), NA96+: ± 0,2% ( V fáza fáza) Prúd NA96: ± 0,5% ( % I n ), NA96+: ± 0,2% ( % I n ) Výkon NA96: ± 1% ( % P n, Q n, S n ), NA96+: ± 0,5% ( % P n, Q n, S n ) Účinník NA96: ± 1% (0,5 ind.. 0,5 cap), NA96+: ± 0,5% (0,5 ind.. 0,5 cap) Frekvencia ± 0,15Hz Programovanie pomocou štyroch tlačidiel, prístup chránený heslom, ukladanie údajov v EEPROM Programovateľné parametre Typ siete (pripojenia): 1-fázové alebo 3/4 fázové pripojenie Menovitý prúd 1 5 A Prevody transformátorov NA96: 1 10 (napätie max. primárne napätie 1200 V) NA96+: napätie max. primárne napätie 300 kv (prúd max. primárny prúd 50 ka/5 A 10 ka/1 A) Komunikácia pomocou prídavných modulov RS232 adresa, baudrate, paritné bity; RS485 adresa, baudrate, paritné bity Hodnoty impulzov činná alebo jalová práca, váha a dĺžka Relé priradenie meranej hodnoty, spínací prah, min. alebo max., zapínací (NO) alebo rozpínací (NC) hysteréza, oneskorenie zapnutia a vypnutia Stredné hodnoty prúdu a výkonu integračný čas 5/8/10/15/20/30/60 min Displej štyri stupne kontrastu Podsvietenie % Zobrazenie po zapnutí sa zobrazujú merané hodnoty Vstup striedavé napätie, 3- a 4-vodičové zapojenie Napätie NA96: V (3-fázové, fáza fáza), NA96+: V NA96: V (jednofázové), NA96+: V priame alebo polopriame pripojenie cez transformátory napätia Menovitý prúd 5 A 1 A iba cez transformátor prúdu Max. prúd I max 1,2 I n trvale Preťažiteľnosť 20 I n /0,5 s Menovitá frekvencia 50 Hz Pracovná frekvencia Hz Spôsob merania True RMS Vyššie harmonické NA96: do 16-tej, NA96+: do 22-tej Začiatok merania (elektromer) < 5 s Vlastná spotreba 0,5 VA pre každú fázu (prúdová aj napäťová) 509

4 w TECHNIcké údaje pokračovanie Pomocné napätie Pomocné napätie V AC Menovitá frekvencia 50 Hz Pracovná frekvencia Hz Vlastná spotreba 4 VA (bez prídavných modulov) Pomocné napätie V DC Vlastná spotreba < 3,5 W (bez prídavných modulov) Ochrana proti prepólovaniu áno Izolácia Inštalačná kategória III Stupeň znečistenia 2 Izolačné napätie 300 V (fáza nulový vodič) Odolnosť voči nárazovému napätiu 6 kv, 1,2/50 μs, 0,5 J Skúšobný obvod merací vstup, pomocné napätie Skúšobné napätie 4 kv, R.M.S., 50 Hz/1 min Skúšobný obvod všetky obvody a uzemnenie Elektromagnetická kompatibilita Emisie a odolnosť podľa STN EN Prevádzkové podmienky Pracovná teplota 23 C ± 2 C Prevádzková teplota C Max. rozsah teplôt (skladovanie a preprava) C Vplyv teploty 0,1%/ C Stratový výkon 5 W Vyhotovenie do klimaticky náročného prostredia áno Analyzátor sietí NA96, základný prístroj MGF39000 Analyzátor sietí NA96+, základný prístroj MGF39001 CELÝ SORTIMENT NA INTERNETE. INDE UŽ HĽADAŤ NEMUSÍTE. 510 NAJRÝCHLEJŠIA CESTA KU VŠETKÝM PRODUKTOM! celý sortiment viac ako produktov dostupných cez internet rýchle intuitívne vyhľadávanie cez inteligentný Schrack navigátor jednoduché objednávanie 7 dní v týždni, 24 hodín denne okamžité informácie o dostupnosti, technické detaily o produktoch, návody a schémy dodanie našim kuriérom alebo osobný odber vo všetkých predajniach Schrack Store

5 w ROZŠIROVACÍ MODUL ALARMOVÉ KONTAKTY, 2 NEZÁVISLÉ A IZOLOVANÉ KONTAKTY MGF3900A Programovateľné parametre: merací rozsah, hraničné hodnoty, typ kontaktu relé, hysterézia, oneskorenie zapnutia a vypnutia. Rozširujúci modul v spojení s multifunkčným základným prístrojom NA96 alebo NA96+ umožňuje kontrolu dvoch meraných veličín prostredníctvom dvoch hraničných kontaktov. Ku každému prístroju NA96 a NA96+ možno pripojiť maximálne 2 moduly MGF3900A. V takom prípade sú k dispozícií 4 alarmové kontakty. na96 a NA96+ w rozmery + w SCHÉMA ZAPOJENIA MGF3900A Alarm 1 Alarm 2 Alarm 1 Alarm 2 w PROGRAMOVATEĽNÉ PARAMETRE Merací rozsah: Pre každý výstup podľa uvedenej tabuľky. 3n3E 4-vodičová 3-fázová sieť, 3 prúdové transformátory 3-3E 3-vodičová 3-fázová sieť, 3 prúdové transformátory 3-2E 3-vodičová 3-fázová sieť, 2 prúdové transformátory (ARON) 1n1E U1-U2-U3 U12-U23-U31 A1-A2-A3 P1-P2-P3 P VAr1-VAr2-VAr3 VAr PF FrEq MEAS 3n3E 3-3E 3-2E 1-n1E U1 U1 U2 U3 U12 U12 U12 U23 U23 U23 U31 U31 U31 A1 A1 A1 A2 A2 A2 A2 A3 A3 A3 P1 P2 P3 VAr1 VAr2 VAr3 P P P P Var Var Var Var PF PF PF PF FrEg FrEg FrEg FrEg jednofázová sieť fázové napätie združené napätie fázový prúd činný výkon (fázový) činný výkon (celkový), jednofázový pri sieti 1n1E jalový výkon (fázový) jalový výkon (celkový), jednofázový pri sieti 1n1E účinník frekvencia Hraničná hodnota Typ alarmu: kontakt pre min a max Stav relé: relé v normálnom stave zopnuté alebo rozopnuté Hysterézia: 0 20% Oneskorenie zopnutia: 0 99 s Oneskorenie rozopnutia: 0 99 s 511

6 w TECHNIcké údaje VÝSTUP 2 relé s prepínacími kontaktmi SPST-NO, bezpotenciálové Zaťažiteľnosť kontaktov 5 A 250 V AC cosj 1 3 A 250 V AC - cosj 0,4 5 A 30 V DC POMOCNÉ NAPÄTIE (údaje platia pre kombináciu s NA96 + modul MGF3900A) Vlastná spotreba MGF3900A 1 VA Vlastná spotreba NA96 + modul MGF3900A 5 VA Vlastná spotreba NA moduly MGF3900A 6 VA ELEKTRICKÁ BEZPEČNOSŤ (údaje platia pre kombináciu s NA96 + modul MGF3900A) Skúšobné napätie 2 kv R.M.S. 50 Hz/1 min Skúšobný obvod merací vstup, pomocné napätie, výstup 1 výstup 2 PUZDRO PRÍSTROJA Kryt modul s konektorom (pre pripojenie k NA96) Hĺbka 81 mm (NA96 + modul) Pripojenie skrutkové Prierezy pripojovacích vodičov pevný vodič max. 4,5 mm 2, lankový vodič max. 2,4 mm 2 Materiál Hmotnosť polykarbonát, samozhášavý 40 g Zásuvný modul s alarmovými výstupmi, 2 kontakty MGF3900A CELÝ E-SHOP AJ NA IPHONE NOVÁ INTUITÍVNA APLIKÁCIA LIVE-PHONE rýchle objednávanie z celého sortimentu e-shopu cez smart telefón pohodlné vyhľadávanie a integrovaný skener na čiarový kód technické informácie a informácie o dostupnosti 512

7 w ROZŠIRUJÚCI MODUL IMPULZNÝ VÝSTUP PRE MERANIE ENERGIE, 2 NEZÁVISLÉ A GALVANICKY ODDELENÉ VÝSTUPY MGF3900I Programovateľné parametre: elektrická práca (činná a/alebo jalová), dĺžka a váha impulzu. Modul MGF3900I v kombinácií s prístrojom typu NA96 a NA96+ umožňuje odosielanie informácie o spotrebe elektrickej energie. Obom samostatným a galvanicky oddeleným impulzným vstupom a výstupom je možné ľubovoľne priradiť činnú a/alebo jalovú prácu. Ku každému prístroju (NA96) možno pripojiť max. 2 moduly MGF3900I, a tým rozšíriť základný prístroj o 4 impulzné výstupy na jednom základnom prístroji. na96 a NA96+ MGF3900I w rozmery + Wh varh w SCHÉMA ZAPOJENIa w TECHNIcké údaje PROGRAMOVATEĽNÉ PARAMETRE (pre každý výstup) Priradená veličina činná alebo jalová práca Hodnota impulzu 1imp/10Wh - 100Wh - 1kWh - 10kWh - 100kWh - 1MWh - 10MWh 1imp/10varh - 100varh - 1kvarh - 10kvarh - 100kvarh - 1Mvarh - 10Mvarh Dĺžka impulzu ms VÝSTUP 2 optorelé s bezpotenciálovými kontaktmi SPST-NO Zaťažiteľnosť 110 V AC/DC 50 ma POMOCNÉ NAPÄTIE (údaje platia pre kombináciu NA96 + modul MGF3900I) Vlastná spotreba MGF3900A 1 VA Vlastná spotreba NA96 + modul MGF3900I 5 VA Vlastná spotreba NA moduly MGF3900I 6 VA ELEKTRICKÁ BEZPEČNOSŤ (údaje platia pre kombináciu NA96 + modul MGF3900A) Skúšobné napätie 2 kv R.M.S. 50 Hz/1 min Skúšobný obvod: merací vstup, pomocné napätie, výstup 1 výstup 2 PUZDRO PRÍSTROJA Kryt modul s konektorom (pre pripojenie k NA96) Hĺbka 81 mm (NA96 + modul) Pripojenie skrutkové 513 Prierezy pripojovacích vodičov pevný vodič max. 4,5 mm 2, lankový vodič max. 2,5 mm 2 Materiál Hmotnosť polykarbonát, samozhášavý 40 g Zásuvný modul s impulznými výstupmi MGF3900I

8 w ROZŠIROVACÍ MODUL ANALÓGOVÝ VÝSTUP, 2 NEZÁVISLÉ A IZOLOVANÉ VÝSTUPY MGF3900M Programovateľné parametre: meraná veličina, počiatočná a konečná hodnota meranej veličiny, výstup ma ma. Modul MGF3900M v kombinácií s prístrojom NA96 alebo NA96+ umožňuje odosielanie dvoch meracích veličín pomocou analógových signálov ma a/ alebo ma. Ku každému prístroju NA96 a NA96+ možno pripojiť maximálne 2 moduly MGF3900M. V takom prípade sú k dispozícií 4 analógové výstupy. na96 a NA96+ + MGF3900M 0/ ma SPS w PROGRAMOVATEĽNÉ PARAMETRE Meraná veličina: Pre každý výstup podľa uvedenej tabuľky. MEAS 3n3E 3-3E 3-2E 1-n1E U1 U1 U2 U3 U12 U12 U12 U23 U23 U23 U31 U31 U31 A1 A1 A1 A2 A2 A2 A2 A3 A3 A3 P1 P2 P3 VAr1 VAr2 VAr3 P P P P Var Var Var Var PF PF PF PF FrEg FrEg FrEg FrEg 514 w rozmery w schéma zapojenia 3n3E 4-vodičová 3-fázová sieť, 3 prúdové transformátory 3-3E 3-vodičová 3-fázová sieť, 3 prúdové transformátory 3-2E 3-vodičová 3-fázová sieť, 2 prúdové transformátory (Aron) 1n1E jednofázová sieť U1-U2-U3 fázové napätie U12-U23-U31 združené napätie A1-A2-A3 fázový prúd P1-P2-P3 činný výkon (fázový) P činný výkon (celkový), jednofázový pri sieti 1n1E VAr1-VAr2-VAr3 jalový výkon (fázový) VAr jalový výkon (celkový), jednofázový pri sieti 1n1E PF účinník FrEq frekvencia Výstupný signál: ma ma Počiatočná hodnota meraného rozsahu: hodnota meranej veličiny zodpovedá 0 ma (pre výstup ma) alebo 4 ma (pre výstup ma) Konečná hodnota meraného rozsahu: hodnota meranej veličiny zodpovedá 20 ma

9 w TECHNIcké údaje VÝSTUP Typ priamy Trieda presnosti 0,5 Čas ustálenia 600 ms Menovitý prúd 0 20 alebo 4 20 ma Výstupná impedancia 750 W POMOCNÉ NAPÄTIE (údaje platia pre kombináciu s NA96 + modul MGF3900M) Vlastná spotreba MGF3900M 1 VA Vlastná spotreba NA96 + modul MGF3900M 6 VA Vlastná spotreba NA moduly MGF3900M 8 VA ELEKTRICKÁ BEZPEČNOSŤ (údaje platia pre kombináciu s NA96 + modul MGF3900A) Skúšobné napätie 2 kv R.M.S. 50 Hz/1 min Skúšobný obvod merací vstup, pomocné napätie, výstup 1 výstup 2 PUZDRO PRÍSTROJA Kryt modul s konektorom (pre pripojenie k NA96) Hĺbka 81 mm (NA96 + modul) Pripojenie skrutkové Prierezy pripojovacích vodičov pevný vodič max. 4,5 mm 2, lankový vodič max. 2,4 mm 2 Materiál polykarbonát, samozhášavý Hmotnosť 40 g Zásuvný modul s analógovými výstupmi MGF3900M CELÝ SORTIMENT NA INTERNETE. INDE UŽ HĽADAŤ NEMUSÍTE. NAJRÝCHLEJŠIA CESTA KU VŠETKÝM PRODUKTOM! celý sortiment viac ako produktov dostupných cez internet rýchle intuitívne vyhľadávanie cez inteligentný Schrack navigátor jednoduché objednávanie 7 dní v týždni, 24 hodín denne okamžité informácie o dostupnosti, technické detaily o produktoch, návody a schémy dodanie našim kuriérom alebo osobný odber vo všetkých predajniach Schrack Store 515

10 w ROZŠIROVACÍ MODUL ROZHRANIE M-BUS Modul MGF3900B v kombinácii s prístrojom typu NA 96 umožňuje, prostredníctvom rozhrania M-Bus diaľkové odčítanie meraných hodnôt kwh. Modul nie je ciachovateľný!! NA96 MGF3900B na96 a NA96+ MGF3900B w rozmery + M-BUS w SCHÉMA ZAPOJENIA w TECHNIcké údaje M-BUS KOMUNIKÁCIA galvanicky oddelený vstup a napájanie (NA96/NA96+) Normy STN EN Prenos asynchrónny sériový Protokol M-BUS Počet bitov 8 Stopbit 1 PROGRAMOVATEĽNÉ PARAMETRE Adresa Prenosová rýchlosť bit/s POMOCNÉ NAPÄTIE (údaje platia pre kombináciu NA96 + modul MGF3900B) Vlastná spotreba 5 VA ELEKTRICKÁ BEZPEČNOSŤ (údaje platia pre kombináciu NA96 + modul MGF3900B) Skúšobné napätie AC 2 kv rms 50 Hz/1 min Skúšobný obvod merací vstup, pomocné napätie puzdro PRÍSTROJA Kryt modul s konektorom (pre pripojenie k NA96) Hĺbka 81 mm (NA96 + modul) Pripojenie skrutkové Prierezy pripojovacích vodičov pevný vodič max. 4,5 mm 2, lankový vodič max. 2,5 mm 2 Materiál Hmotnosť polykarbonát, samozhášavý 30 g Zásuvný modul s rozhraním M-Bus MGF3900B

11 w ROZŠIROVACÍ MODUL ROZHRANIE PROFIBUS Modul MGF3900P v kombinácií s prístrojom NA 96 alebo NA 96+ umožňuje odčítavanie všetkých hodnôt meraných veličín a parametrov prostredníctvom rozhrania PROFIBUS. MGF3900P na96 a NA96+ MGF3900P w rozmery + PROFIBUS w SCHÉMA ZAPOJENIA w TECHNIcké údaje KOMMUNIKÁCIA PROFIBUS galvanicky oddelený vstup a pomocné napätie (NA96) Normy PROFIBUS STN EN Čas odozvy 10 ms Maximálna vzdialenosť od hlavného prístroja podľa normy Prenosová rýchlosť až do 3 Mbit/s PROGRAMOVATEĽNÉ PARAMETRE Adresa POMOCNÉ NAPÄTIE (údaje platia pre kombináciu NA96 + modul MGF3900P) Vlastná spotreba 5 VA ELEKTRICKÁ BEZPEČNOSŤ (údaje platia pre kombináciu NA96 + modul MGF3900P) Skúšobné napätie 2 kv R.M.S. 50 Hz/1 min Skúšobný obvod merací vstup, pomocné napätie, výstup 1 výstup 2, puzdro PRÍSTROJA Kryt modul s konektorom (pre pripojenie k NA96) Hĺbka 81 mm (NA96 + modul) Pripojenie SUB-D, 9-pólové Materiál polykarbonát, samozhášavý Hmotnosť 50 g 517 Zásuvný modul s rozhraním PROFIBUS MGF3900P

12 w ROZŠIROVACÍ MODUL ROZHRANIE LONWORKS MGF3900L na96 a NA96+ MGF3900M w rozmery + LONWORKS w TECHNIcké údaje 518 KOMMUNIKÁCIA LONWORKS galvanicky oddelený vstup a pomocné napätie (NA96) Normy FTT10 POMOCNÉ NAPÄTIE (údaje platia pre kombináciu NA96 + modul MGF3900L) Vlastná spotreba 5 VA ELEKTRICKÁ BEZPEČNOSŤ (údaje platia pre kombináciu NA96 + modul MGF3900L) Skúšobné napätie 1 kv R.M.S. 50 Hz/1 min PUZDRO PRÍSTROJA Kryt modul s konektorom ( pre pripojenie k NA96) Hĺbka 81 mm (NA96 + modul) Materiál polykarbonát, samozhášavý Hmotnosť 50 g Zásuvný modul s rozhraním LonWorks MGF3900L

13 w ZÁSUVNÝ MODUL ROZHRANIE RS485 Modul MGF3900R v kombinácii s prístrojom typu NA96 a NA96+ umožňuje prostredníctvom rozhrania RS485 odčítavanie všetkých meraných údajov a veličín. MGF3900R na96 a NA96+ MGF3900R w rozmery + RS485 w SCHÉMA ZAPOJENIA w TECHNIcké údaje ROZHRANIE RS485 galvanicky oddelený vstup a napájanie (NA96/NA96+) Normy RS485 3 vodiče Prenos asynnchrónny sériový Protokol kompatibilný JBUS/MODBUS Počet bitov/stopbit 8/1 Časový údaj odčítania 200 ms Počet pripojoteľných prístrojov 32 (až 255 s opakovačom (repeater) RS485) Max. vzdialenosť prístrojov 1200 m PROGRAMOVATEĽNÉ PARAMETRE Adresa Prenosová rýchlosť bit/s Parity Bit žiadny priamy - nepriamy POMOCNÉ NAPÄTIE (údaje platia pre kombináciu NA96 + modul MGF3900R) Vlastná spotreba 5 VA ELEKTRICKÁ BEZPEČNOSŤ (údaje platia pre kombináciu NA96 + modul MGF3900R) Skúšobné napätie 2 kv R.M.S. 50 Hz/1 min Skúšobný obvod merací vstup, pomocné napätie, výstup 1- výstup 2 PUZDRO PRÍSTROJA Kryt modul s konektorom (pre pripojenie k NA96) Hĺbka 81 mm (NA96 + modul) Pripojenie skrutkové 519 Prierezy pripojovacích vodičov pevný vodič max. 4,5 mm 2, lankový vodič max. 2,5 mm 2 Materiál Hmotnosť polykarbonát samozhášavý 30 g Zásuvný modul s rozhraním RS MGF3900R

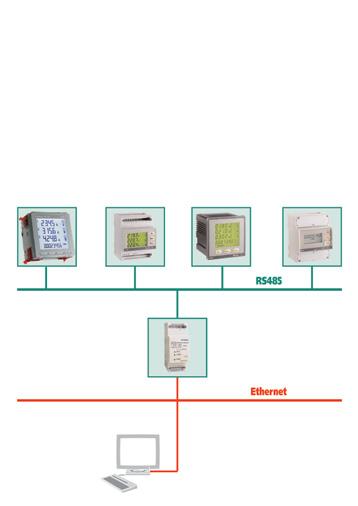

14 w MODUL ETHERNET SO VSTUPNÝM ROZHRANÍM RS485 MGZEM001 až 32 prístrojov! RS485 Ethernet w rozmery w SCHÉMA ZAPOJENIA 520

15 w TECHNIcké údaje rozhranie Ethernet RS485 vstup a napájanie galvanicky oddelené Normy IEEE802.3 PROGRAMOVATEĽNÉ PARAMETRE IP adresa LED PRE SIGNALIZÁCIU STAVU ACT žltá LED, prepojenie aktívne LINK zelená LED, Ethernetová sieť zapnutá PWR zelená LED, indikácia napájania POMOCNÉ NAPÄTIE Pomocné napätie V DC/AC Pracovná frekvencia Hz Vlastná spotreba 4 VA Izolácia (podľa STN EN ) Inštalačná kategória III Stupeň znečistenia 2 Skúšobné striedavé napätie 2,5 kv TRMS 50 Hz/1 min Súvisiaci obvod napájanie RS485 a Ethernet Skúšobné striedavé napätie 1,5 kv TRMS 50 Hz/1 min Súvisiaci obvod RS485 k Ethernetu Skúšobné striedavé napätie 4 kv TRMS 50 Hz/1 min Súvisiaci obvod všetky obvody a uzemnenie ELEKTROMAGNETICKÁ KOMPATIBILITA Rušenie a odolnosť voči rušeniu podľa EN61326 VPLYV TEPLOTY OKOLIA Referenčná teplota 23 C ± 2 C Maximálna pracovná teplota C Maximálna teplota skladovania a prepravy C Použitie pre tropické podnebie možné Maximálna tepelné vyžarovanie pre výpočet ohrievania rozvádzačov 3,5 W PUZDRO PRÍSTROJA Kryt 2 TE podľa DIN PRIPOJENIE Napájanie skrutkové svorky RS485 konektor Ethernet konektor RJ45 Montáž na lištu (35 mm) Montážna lišta TH35-15 (STN EN ) Materiál polykarbonát Hmotnosť 110 g 521 Ethernetový modul pre prepojenie modulov s rozhraním RS MGZEM001 CELÝ E-SHOP AJ NA IPHONE NOVÁ INTUITÍVNA APLIKÁCIA LIVE-PHONE rýchle objednávanie z celého sortimentu e-shopu cez smart telefón pohodlné vyhľadávanie a integrovaný skener na čiarový kód technické informácie a informácie o dostupnosti

16 w ANALYZÁTOR ELEKTRICKÝCH SIETÍ MF7 w TECHNIcké údaje Zobrazovanie veličín Displej Podsvietenie Spôsob zobrazovania Veľkosť meraného rozsahu Desatinné miesta Merací cyklus Presnosť (z meranej hodnoty) Napätie Multifunkčný merací prístroj Aj pre nízkonapäťové siete Pre trojfázové elektrické siete, V (fáza fáza) Pre jednofázové elektrické siete V (fáza nulový vodič) Pripojenie cez externé transformátory prúdu a napätia Primárny prúd transformátorov prúdu A Nastaviteľných až 41 primárnych prúdov Spôsob merania True RMS napätie združené (fáza-fáza) a fázové (fáza-nulový vodič) prúd vo fázach a prúd v nulovom vodiči frekvencia stredná hodnota prúdu maximálna stredná hodnota prúdu prevádzkové hodiny (hodiny a minúty) LCD (s podsvietením) vypína sa po 20 sekundách od posledného stlačenia bodov (4 číslice) automatická, závisí od nastavenia primárneho prúdu transformátora prúdu automatické, zobrazuje sa max. možný počet 1,2 s ± 0,5 % ( V fáza-fáza) Prúd ± 0,5 % ( % I n ) Prúd v nulovom vodiči ± 2% Frekvencia ± 0,2 Hz 522

17 w TECHNIcké údaje pokračovanie STREDNÁ HODNOTA PRÚDU Zobrazenie Integračný čas Spôsob výpočtu Zobrazenie max. hodnôt PROGRAMOVANIE Programovanie Vstup do programovacieho režimu Pamäť pre nastavené parametre PROGRAMOVATEĽNÉ PARAMETRE Sieť Primárny prúd transformátora prúdu max. stredná hodnota prúdu nastaviteľný čas 5/8/10/15/20/30/60 min. stredná hodnota za nastavený interval manuálne tlačidlami pomocou 2 tlačidiel kombináciou tlačidiel EEPROM (bez batérie) striedavá, 4-vodičová 41 hodnôt podľa tabuľky Programovateľný Programmierbare primárny Primärströme prúd (A) Stredná hodnota prúdu integračný čas, vrátenie max. hodnoty Počítadlo prevádzkových hodín reset tlačidlom vstup 4-vodičová striedavá sieť Napätie (3-fázové) V (fáza fáza) Napätie (jednofázové) V Menovitý prúd I n 5 A alebo 1 A Preťažiteľnosť trvalá 1,2 I n Preťažiteľnosť krátkodobá 20 I n /0,5 s Pripojenie len cez externé transformátory prúdu so spoločným bodom Menovitá frekvencia f n 50 Hz Pracovná frekvencia Hz Spôsob merania TRMS Vyššie harmonické až do 16-tej Vlastná spotreba (napäťový obvod) 1 VA pre každú fázu Vlastná spotreba (prúdový obvod) 0,5 VA pre každú fázu POMOCNÉ NAPäTIE Z meracieho obvodu (vlastné napájanie) Izolácia (STN EN ) Inštalačná kategória III Stupeň znečistenia 2 Izolačné napätie 660 V Rázové skúšobné napätie 4 kv R.M.S. 50 Hz/1min Skúšobné obvody všetky okruhy a zem Elektromagnetická kompatibilita Emisie podľa STN EN Odolnosť podľa STN EN Prevádzkové podmienky Pracovná teplota 23 C ± 2 C Prevádzková teplota -5 až +55 C Max. rozsah teplôt (skladovanie a preprava) -25 až +70 C Vplyv teploty na presnosť 0,1 %/ C Vyhotovenie do klimaticky náročného prostredia áno Stratový výkon 6,8 W 523

18 w TECHNIcké údaje pokračovanie PUZDRO PRÍSTROJA Kryt Čelný rámik Hĺbka pre montáž do panela (výrez 68x68 mm) 72 x 72 mm 75 mm Prúdové svorky pevný vodič min. 0,05 mm 2 /max. 4 mm 2 lankový vodič min. 0,05 mm 2 /max. 2,5 mm 2 Napäťové svorky pevný vodič min. 0,05 mm 2 /max. 4 mm 2 lankový vodič min. 0,05 mm 2 /max. 2,5 mm 2 Materiál Stupeň krytia (STN EN ) Hmotnosť makrolon, samozhášavý IP 54 (spredu), IP 20 (svorky) 250 g w SCHÉMA ZAPOJENIA 4-vodičová trojfázová sieť Jednofázová sieť Analyzátor sietí MF7, 72x72 mm MGF37000 CELÝ SORTIMENT NA INTERNETE. INDE UŽ HĽADAŤ NEMUSÍTE. NAJRÝCHLEJŠIA CESTA KU VŠETKÝM PRODUKTOM! celý sortiment viac ako produktov dostupných cez internet rýchle intuitívne vyhľadávanie cez inteligentný Schrack navigátor jednoduché objednávanie 7 dní v týždni, 24 hodín denne okamžité informácie o dostupnosti, technické detaily o produktoch, návody a schémy dodanie našim kuriérom alebo osobný odber vo všetkých predajniach Schrack Store

19 w ANALYZÁTOR ELEKTRICKÝCH SIETÍ PRE RADOVÚ MONTÁŽ Multifunkčný merací prístroj Pre trojfázové elektrické siete V (fáza fáza) Pre jednofázové elektrické siete V (fáza nulový vodič) Možnosť pripojenia cez externé transformátory prúdu a napätia Primárny prúd transformátorov A Nastaviteľných až 41 primárnych prúdov Spôsob merania True RMS w TECHNIcké údaje Ukazovateľ Počítadlo prevádzkových hodín Displej Osvetlenie Spôsob zobrazovania Veľkosť meranej veličiny napätie fáza-fáza a fáza nulový vodič prúd vo vodičoch a nulovom vodiči, frekvenciu, strednú hodnotu prúdu, maximálnu hodnotu strednej hodnoty prúdu pracovné hodiny (hodiny a minúty) LCD s podsvietením vypína sa automaticky 20 s od posledného stlačenia bodov (4 číslice) automatická, závisí od nastavenia primárneho prúdu transformátora prúdu Rozlíšenie automatické, s max. počtom desatinných miest Merací cyklus 1,2 s Presnosť (závisí od meranej veličiny): napätie ± 0,5% ( V fáza-fáza) prúd ± 0,5% ( % I n ) prúd v nulovom vodiči ± 2% frekvencia ± 0,2 Hz STREDNÁ HODNOTA PRÚDU Ukazovateľ Integračný čas Spôsob výpočtu Vrátenie max. hodnoty PROGRAMovanie Programovanie Vstup do menu Ukladanie údajov Programovateľné parametre Sieť Primárny prúd transformátora prúdu stredné hodnoty prúdu a jeho najvyššia hodnota nastaviteľný 5/8/10/15/20/30/60 min. stredná hodnota v nastavenom intervale manuálne pomocou tlačidiel pomocou 2 tlačidiel stlačením kombinácie 2 tlačidiel v pamäti EEPROM bez batérie striedavá sieť 3 a 4-fázové pripojenie 41 hodnôt podľa tabuľky 525 Programovateľný primárny prúd (A) Stredná hodnota prúdu Počítadlo prevádzkových hodín integračný čas, vrátenie max. hodnoty reset tlačidlom

20 w TECHNIcké údaje pokračovanie vstup Striedavá sieť Napätie (3-fázové) Napätie (jednofázové) Menovitý prúd I n Max. prúd trvale Preťaženie Pripojenie Menovitá frekvencia f n Pracovná frekvencia Spôsob merania Vyššie harmonické Vlastná spotreba (napäťový obvod): Vlastná spotreba (prúdový obvod): 3 alebo 4-vodičové pripojenie V (fáza fáza), V 5 A 1,2 I n 20 I n / 0,5 s iba s externými transformátormi prúdu so spoločným prívodom (3-6-9) 50 Hz Hz TRMS až do 16.-tej 1 VA pre každú fázu 0,5 VA pre každú fázu POMOCNÉ NAPäTIE Pomocné napätie U aux V Tolerancia 0,85 1,1U aux Menovitá frekvencia 50 Hz Pracovná frekvencia Hz Vlastná spotreba 5 VA 2,5 W Izolácia (STN EN ) Inštalačná kategória III Stupeň znečistenia 2 Izolačné napätie 660 V Rázové skúšobné napätie 6 kv 1,2/50 µs 0,5 J Skúšobný obvod vstup, pomocné napätie Skúšobné napätie 2,5 kv R.M.S: 50 Hz/1 min Skúšobný obvod vstup, pomocné napätie Skúšobné napätie 4 kv R.M.S. 50 Hz/1 min Skúšobné obvody všetky okruhy a zem Elektromagnetická kompatibilita Emisie podľa STN EN Odolnosť podľa STN EN Prevádzkové podmienky Pracovná teplota 23 C ± 2 C Prevádzková teplota C Max. rozsah teplôt (skladovanie-preprava): -25 až 70 C Vplyv teploty na presnosť 0,1 % / C Vyhotovenie do klimaticky náročného prostredia áno Stratový výkon 6,8W PUZDRO PRÍSTROJA Kryt 4 moduly DIN (71,2 mm šírka) Pripojenie skrutkové Prúdové svorky do 0,05 4 mm 2 (pevný vodič) 0,05 2,5 mm 2 (lankový vodič) Napäťové svorky do 0,05 4 mm 2 (pevný vodič) 0,05 2,5 mm 2 (lankový vodič) Montáž na lištu 35 mm Montážna lišta TH35-15/STN EN ) Materiál polykarbonát, samozhášavý Stupeň krytia (STN EN ) IP 54 (spredu), IP 20 (svorky) Hmotnosť 260 g

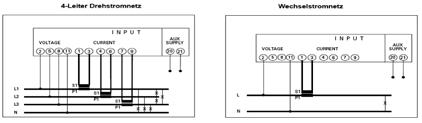

21 w rozmery , ,2 5 w SCHÉMA ZAPOJENIA 4-vodičová trojfázová sieť Jednofázová sieť Analyzátor sietí MF7-45, na montážnu lištu MGR30000 CELÝ E-SHOP AJ NA IPHONE NOVÁ INTUITÍVNA APLIKÁCIA LIVE-PHONE rýchle objednávanie z celého sortimentu e-shopu cez smart telefón pohodlné vyhľadávanie a integrovaný skener na čiarový kód technické informácie a informácie o dostupnosti 527

22 w ANALÓGOVÉ MERACIE PRÍSTROJE PRE MONTÁŽ DO PANELU VŠEOBECNÉ INFORMÁCIE 92+0, Spĺňajú požiadavky noriem 92+0,8 DIN 3700/43718, IEC , Puzdro zo samozhášavej umelej hmoty, 96 68,07 72 Trieda V0 podľa UL stupnice s dvojitým presahom 1,5 In a 2 In Stupeň krytia IP (čelná strana) možnosť zvýšenia na IP 65 w Technické údaje Trieda ±1,5 Tri veľkosti prístrojov: 48x48, 72x72, 96x96 Menovité napätie max. 500 V Hĺbka prístrojov: 53 mm Skúšobné napätie 2 kv, 50 Hz, 1 min. w PRÍSLUŠENSTVO Vymeniteľné stupnice Kryt svoriek Rýchloupínacie úchyty na montážnu lištu Symboly a vysvetlivky k meracím prístrojom 528 Symboly funkčného princípu prístrojov Symboly spôsobu pripojenia prístrojov Spôsob merania Symbol Popis Symbol magnetoelektrický elektromagnetický elektrodynamický indukčný bimetalový rezonančný elektronický elektronika v pomocnom systéme bočník všeobecné príslušenstvo Prístroj na meranie jednosmerného prúdu Prístroj na meranie AC, 1-fázový Prístroj na meranie DC a AC, 1-fázový Prístroj na meranie AC, všeobecný Prístroj na meranie AC, rôznych výkonov 1 merací prístroj pre 3-vodičovú sústavu 1 merací prístroj pre 4-vodičovú sústavu 2 meracie prístroje pre 3-vodičovú sústavu, rôzneho výkonu 2 meracie prístroje pre 4-vodičovú sústavu, rovnakého výkonu 3 meracie prístroje pre 4-vodičovú sústavu, rôzneho výkonu Ak je vedľa symbolu meracieho prístroja (1), tak to znamená, že je v ňom zabudovaná elektronika. Ak je uvedená aj (1) aj (2), tak to označuje externé diely Symboly tried presnosti Symboly pracovnej polohy Bezpečnostné symboly Popis Symbol Popis Symbol Popis Symbol Označenie triedy presnosti (napr. 1,5), pričom chyba merania je udaná % referenčnej hodnoty, s výnimkou prípadov, keď referenčná hodnota zodpovedá dĺžke stupnice alebo skutočne nameranej hodnote. Chyba údaja prístroja v % konečnej hodnoty stupnice Chyba merania v % požadovanej hodnoty Označenie triedy presnosti pre prístroj s nelineárnou stupnicou. Používa sa v prípade, keď referenčná hodnota zodpovedá dĺžke stupnice a chyba údaja prístroja je udaná v % skutočne nameranej hodnoty. Napr. Trieda1, Relatívna medzná veľkosť chyby 5% (Par ) Prístroje so zvislou polohou Prístroje s vodorovnou polohou Prístroje so šikmou polohou (napr. pod 60 uhlom oproti horizontále) Skúšobné napätie 500 V Skúšobné napätie nad 500 V napr. 2 kv Žiadne skúšobné napätie Vysoké napätie na príslušenstve a/alebo prístroji

23 w AMPÉRMETRE PRE STRIEDAVÝ PRÚD AC Prístroje s pripojením na transformátor prúdu sú dodávané vždy bez stupnice, ktorú je potrebné L1 N Priame Direkt pripojenie Anschluß S1 S2 L1 P1 P2 N Pripojenie Anschluß cez an Stromwandler transformátor vybrať podľa použitého transformátora prúdu. Výmeniteľnú stupnicu je potrebné objednať samostatne. w Technické údaje Rozsah nadprúdu 2x In Elektromagnetický princíp merania Frekvencia Hz Od 5 A do 50 A priame pripojenie, od 50 A do 1500 A s pripojením cez transformátor prúdu 48x48 Ampérmeter 48x48 5 A AC priamy MGF54005 Ampérmeter 48x48 10 A AC priamy MGF54010 Ampérmeter 48x48 15 A AC priamy MGF54015 Ampérmeter 48x48 25 A AC priamy MGF54025 Ampérmeter 48x48, x/5 A pripojenie cez transformátor prúdu, bez stupnice MGF x72 Ampérmeter 72x72 5 A AC priamy MGF57005 Ampérmeter 72x72 10 A AC priamy MGF57010 Ampérmeter 72x72 25 A AC priamy MGF57025 Ampérmeter 72x72 50 A AC priamy MGF57050 Ampérmeter 72x72, x/5 A, pripojenie cez transformátor prúdu, bez stupnice MGF x96 Ampérmeter 96x96 5 A AC priamy MGF59005 Ampérmeter 96x96 10 A AC priamy MGF59010 Ampérmeter 96x96 15 A AC priamy MGF59015 Ampérmeter 96x96 25 A AC priamy MGF59025 Ampérmeter 96x96 50 A ACpriamy MGF59050 Ampérmeter 96x96, x/5 A, pripojenie cez transformátor prúdu, bez stupnice MGF CELÝ SORTIMENT NA INTERNETE. INDE UŽ HĽADAŤ NEMUSÍTE. NAJRÝCHLEJŠIA CESTA KU VŠETKÝM PRODUKTOM! celý sortiment viac ako produktov dostupných cez internet rýchle intuitívne vyhľadávanie cez inteligentný Schrack navigátor jednoduché objednávanie 7 dní v týždni, 24 hodín denne okamžité informácie o dostupnosti, technické detaily o produktoch, návody a schémy dodanie našim kuriérom alebo osobný odber vo všetkých predajniach Schrack Store

24 w AMPÉRMETRE PRE STRIEDAVÝ PRÚD AC pokračovanie STUPNICE PRE AMPÉRMETRE 48x48 Stupnica 25 A/5 A 48x MGS54025 Stupnica 50 A/5 A 48x MGS54050 Stupnica 100 A/5 A 48x MGS54100 STUPNICE PRE AMPÉRMETRE 72x72 Stupnica 50/5 A AC 72x MGS57050 Stupnica 60/5 A AC 72x MGS57060 Stupnica 80/5 A AC 72x MGS57080 Stupnica 100/5 A AC 72x MGS57100 Stupnica 150/5 A AC 72x MGS57150 Stupnica 200/5 A AC 72x MGS57200 Stupnica 250/5 A AC 72x MGS57250 Stupnica 300/5 A AC 72x MGS57300 Stupnica 400/5 A AC 72x MGS57400 Stupnica 500/5 A AC 72x MGS57500 Stupnica 600/5 A AC 72x MGS57600 Stupnica 800/5 A AC 72x MGS57800 Stupnica 1000/5 A AC 72x MGS571K0 Stupnica 1500/5 A AC 72x MGS571K5 STUPNICE PRE AMPÉRMETRE 96x96 Stupnica 60/5 A AC 96x MGS59060 Stupnica 80/5 A AC 96x MGS59080 Stupnica 100/5 A AC 96x MGS59100 Stupnica 150/5 A AC 96x MGS59150 Stupnica 200/5 A AC 96x MGS59200 Stupnica 250/5 A AC 96x MGS59250 Stupnica 300/5 A AC 96x MGS59300 Stupnica 400/5 A AC 96x MGS59400 Stupnica 500/5 A AC 96x MGS59500 Stupnica 600/5 A AC 96x MGS Stupnica 800/5 A AC 96x MGS59800 Stupnica 1000/5 A AC 96x MGS591K0 Stupnica 1500/5 A AC 96x MGS591K5 Stupnica 2000/5 A AC 96x MGS592K0 CELÝ E-SHOP AJ NA IPHONE NOVÁ INTUITÍVNA APLIKÁCIA LIVE-PHONE rýchle objednávanie z celého sortimentu e-shopu cez smart telefón pohodlné vyhľadávanie a integrovaný skener na čiarový kód technické informácie a informácie o dostupnosti

25 w AMPÉRMETRE PRE JEDNOSMERNÝ PRÚD DC Prístroje s pripojením pomocou bočníka 60 mv sú dodávané vždy bez stupnice, ktorá musí byť vybraná podľa L1 N Priame Direkt Anschluß pripojenie Anschluß Pripojenie an Nebenwiderstand na bočník mv použitého bočníka. Výmeniteľnú stupnicu je potrebné objednať samostatne. w Technické údaje Elektromagnetický princíp merania Do 60 A priame Od 60 A do 500 A cez bočník 72x72 Ampérmeter 72x72 25 A DC priamy MGF17025 Ampérmeter 72x72 60 A DC priamy MGF17060 Ampérmeter 72x72 nepriamy pre bočník 60 mv MGF17000 STUPNICE PRE AMPÉRMETRE PRE JEDNOSMERNÝ PRÚD 72 x 72 Stupnica 60 A DC 72x MGS17060 Stupnica 100 A DC 72x MGS17100 Stupnica 200 A DC 72x MGS17200 Stupnica 300 A DC 72x MGS17300 Stupnica 400 A DC 72x MGS17400 Stupnica 500 A DC 72x MGS17500 w VOLTMETRE PRE STRIEDAVÉ NAPäTIE AC Frekvencia Hz Elektromagnetický princíp merania V AC priamy L1 N Direkt Anschluß Do 800 V AC na požiadanie x48 Voltmeter 48x V AC MGF x72 Voltmeter 72x72 30 V AC MGF67030 Voltmeter 72x V AC MGF67300 Voltmeter 72x V AC MGF x96 Voltmeter 96x V AC MGF69300 Voltmeter 96x V AC MGF69500

26 w VOlTMETRE PRE STRIEDAVÉ NAPäTIE AC SO ZABUDOVANÝM PREPÍNAČOM Frekvencia Hz Elektromagnetický princíp merania Priame pripojenie do 500 V Voltmeter so zabudovaným voltmetrickým prepínačom v ľavom hornom rohu prístroja Meranie fázových aj združených napätí (L1-N, L2-N, L3-N, L1-L2, L2-L3, L1-L3) 72x72 Voltmeter 72x V AC MGF x96 Voltmeter 96x V AC MGF79500 w VOlTMETRE PRE JEDNOSMERNÉ NAPäTIE DC Priame meranie V DC Elektromagnetický princíp merania Do 600 V AC na požiadanie Direkt Anschluß 72x72 Voltmeter 72x72 15 V DC MGF27015 Voltmeter 72x72 30 V DC MGF27030 Voltmeter 72x72 60 V DC MGF27060 Voltmeter 72x V DC MGF w MERAČE FREKVENCIE Otočný ručičkový 230 V Trieda presnosti 0,5 L1 N Direkt Anschluß Merač frekvencie ručičkový 72x MGF87050 Merač frekvencie ručičkový 96x MGF89050

27 w BIMETALOVÝ ELEKTROMAGNETICKÝ AMPÉRMETER (MERANIE MAXIMA) S1 S2 L1 N P1 P2 Anschluß an Stromwandler Pripojenie na transformátor Prístroje pozostávajú z bimetalového meracieho mechanizmu na meranie maximálneho prúdu, zaznamenaného červeným vlečným ručičkovým ukazovateľom, a elektromagnetickým mechanizmom na meranie okamžitej hodnoty prúdu Elektromagnetický princíp funkcie, nadprúdová oblasť 2xIn, vlastná spotreba max. 1,2 VA, trieda 1,5 Bimetalový mechanizmus, nadprúdová oblasť 1,2 In, vlastná spotreba 2,5 VA, trieda 3 Frekvencia Hz Čas ustálenia 15 min, pre transformátor prúdu../5 A, prístroj je potrebné doplniť vhodnou stupnicou Bimetalový elektromagnetický ampérmeter MGF49005 Stupnica /5 A MGS49100 Stupnica /5 A MGS49200 Stupnica /5 A MGS49600 Stupnica /5 A MGS491K0 Stupnica /5 A MGS491K5 w TESNIACE SÚPRAVY PRE ZVÝŠENIE STUPŇA KRYTIA PRÍSTROJOV NA IP 65 Súprava na utesnenie čelnej strany prístrojov, IP 65 Prídavné úchyty na upevnenie 2 ks Tesniaca súprava pre zvýšenie stupňa krytia 48x48 IP MGZD4000 Tesniaca súprava pre zvýšenie stupňa krytia 72x72 IP MGZD7000 Tesniaca súprava pre zvýšenie stupňa krytia 96x96 IP MGZD CELÝ SORTIMENT NA INTERNETE. INDE UŽ HĽADAŤ NEMUSÍTE. NAJRÝCHLEJŠIA CESTA KU VŠETKÝM PRODUKTOM! celý sortiment viac ako produktov dostupných cez internet rýchle intuitívne vyhľadávanie cez inteligentný Schrack navigátor jednoduché objednávanie 7 dní v týždni, 24 hodín denne okamžité informácie o dostupnosti, technické detaily o produktoch, návody a schémy dodanie našim kuriérom alebo osobný odber vo všetkých predajniach Schrack Store

28 w PRÍSLUŠENSTVO PRE MERACIE PRÍSTROJE Kryty svoriek na všetky veľkosti meracích prístrojov pre ochranu pred dotykom. KRYT SVORIEK Kryt svoriek 48x MG Kryt svoriek 72x MG Kryt svoriek 96x MG SÚPRAVY NA UPEVNENIE Skrutková montážna súprava na upevnenie, náhradná MGZ00001 Rychloupínacia montážna súprava na upevnenie MGZ00002 CELÝ E-SHOP AJ NA IPHONE NOVÁ INTUITÍVNA APLIKÁCIA LIVE-PHONE rýchle objednávanie z celého sortimentu e-shopu cez smart telefón pohodlné vyhľadávanie a integrovaný skener na čiarový kód technické informácie a informácie o dostupnosti 534

29 w ANALÓGOVÉ MERACIE PRÍSTROJE PRE RADOVÚ MONTÁŽ VŠEOBECNÉ INFORMÁCIE MERACIE PRÍSTROJE w rozmery ,5 89, w Technické údaje Normy elektrické: CENELEC HD 233, IEC 51, VDE 0410, BS 89 bezpečnostné: CENELEC HD 215, IEC 414, DIN 57410, BS 5458 Teploty okolia vplyv teploty ±0,03 %/ C prevádzková teplota -20 C až +50 C teplota uskladnenia -40 C až +80 C odolné voči vibráciám Preťažiteľnosť prúdové obvody 1,2x I n trvale, 10x I n 10 s napäťové obvody 1,2x U n trvale, 2x U n 5 s Cudzí vplyv do max. 0,5 mt bez dodatočné chyby Trieda presnosti 1,5 (ak nie je uvedené inak ) Čas ustálenia max. 2 s Šírka 4 TE Stupnica CELÝ SORTIMENT NA INTERNETE. INDE UŽ HĽADAŤ NEMUSÍTE. NAJRÝCHLEJŠIA CESTA KU VŠETKÝM PRODUKTOM! celý sortiment viac ako produktov dostupných cez internet rýchle intuitívne vyhľadávanie cez inteligentný Schrack navigátor jednoduché objednávanie 7 dní v týždni, 24 hodín denne okamžité informácie o dostupnosti, technické detaily o produktoch, návody a schémy dodanie našim kuriérom alebo osobný odber vo všetkých predajniach Schrack Store

30 w AMPÉRMETRE PRE STRIEDAVÝ PRÚD AC MG L1 N Priame Direkt pripojenie Anschluß L1 N S1 S2 P1 P2 Pripojenie Anschluß na an Stromwandler transformátor Elektromagnetický princíp merania Možné rozsahy pre priame meranie: 5 40 A Merací transformátor 5 A na požiadanie Štandardná stupnica 1xIn Nadprúdová stupnica 2xIn Frekvenčný rozsah Hz Vlastná spotreba cca 1,1 VA POPIS TE VxŠxH mm HMOTnosť (kg) EAN DOSTUPNOSŤ STORE OBJ. ČÍSLO AMPÉRMETRE AC 5 A priamo alebo transformátor prúdu x/5 4 70x92,5x69 0, MG A priamy 4 70x92,5x69 0, MG A priamy 4 70x92,5x69 0, MG A priamy 4 70x92,5x69 0, MG VÝMENNÉ STUPNICE Stupnica 50 A MG95A050 Stupnica 100 A MG95A100 Stupnica 150 A MG95A150 Stupnica 200 A MG95A200 Stupnica 250 A MG95A250 Stupnica 400 A MG95A400 w AMPÉRMETRE PRE JEDNOSMERNÝ PRÚD DC Elektromagnetický princíp merania Priame meranie prúdu 10 A alebo 25 A MG L1 N Priame Direkt pripojenie Anschluß 536 POPIS TE VxŠxH mm HMOTNOSŤ (kg) EAN DOSTUPNOSŤ STORE OBJ. ČÍSLO 10 A priamy 4 70x92,5x69 0, MG A priamy 4 70x92,5x69 0, MG CELÝ E-SHOP AJ NA IPHONE NOVÁ INTUITÍVNA APLIKÁCIA LIVE-PHONE rýchle objednávanie z celého sortimentu e-shopu cez smart telefón pohodlné vyhľadávanie a integrovaný skener na čiarový kód technické informácie a informácie o dostupnosti

31 w VOLTMETRE PRE STRIEDAVÉ NAPäTIE AC MG L1 N Priame Direkt Anschluß pripojenie Elektromagnetický princíp merania Možné pripojenie cez transformátor V Rozsahy pre priame meranie: 40, 60, 100, 150, 250, 300, 400, 500, 600 V Frekvenčný rozsah: Hz Vlastná spotreba: cca 3 VA POPIS TE VxŠxH mm HMOTNOSŤ (kg) EAN DOSTUPNOSŤ STORE OBJ. ČÍSLO 250 V 4 70x92,5x69 0, MG V 4 70x92,5x69 0, MG w VOLTMETRE PRE jednosmerné NAPäTIE DC MG Priame Direkt Anschluß pripojenie Elektromagnetický princíp merania Možnosť priamych meracích rozsahov: mv, V, V Vlastná spotreba: 1 ma pri 0,5 600 V (1000 Ohm/V) Vyhotovenie 60 mv pre pripojenie na bočník s prúdovou stupnicou (A) na požiadanie POPIS TE VxŠxH mm HMOTNOSŤ (kg) EAN DOSTUPNOSŤ STORE OBJ. ČÍSLO 100 V 4 70x92,5x69 0, MG w MERAČE FREKVENCIE Ručičkový merač frekvencie 45 až 55 Hz, 400 V Presnosť ±1 % dĺžky stupnice Vlastná spotreba: cca 4 VA Dovolené kolísanie napätia ±15 % MG POPIS TE VxŠxH mm HMOTNOSŤ (kg) EAN DOSTUPNOSŤ STORE OBJ. ČÍSLO Hz, 400 V 4 70x92,5x69 0, MG CELÝ SORTIMENT NA INTERNETE. INDE UŽ HĽADAŤ NEMUSÍTE. NAJRÝCHLEJŠIA CESTA KU VŠETKÝM PRODUKTOM! celý sortiment viac ako produktov dostupných cez internet rýchle intuitívne vyhľadávanie cez inteligentný Schrack navigátor jednoduché objednávanie 7 dní v týždni, 24 hodín denne okamžité informácie o dostupnosti, technické detaily o produktoch, návody a schémy dodanie našim kuriérom alebo osobný odber vo všetkých predajniach Schrack Store

32 w DIGITÁLNE MERACIE PRÍSTROJE PRE RADOVÚ MONTÁŽ VŠEOBECNÉ INFORMÁCIE 5 60,6 35, Indikácia preťaženia 3 miestna indikácia, max. hodnota 999 Zobrazované číslice: zelené, 14 mm vysoké Skúšobné napätie: 2 kv, 50 Hz Presnosť: trieda digit Pripojenie cez skrutkové svorky Rozsah pracovných teplôt: 5 C až 40 C Rozsah max. teplôt: -40 C až +70 C DIGITÁLNE MERACIE PRÍSTROJE w Technické údaje Trvalé preťaženie: 1,2x U n 1,2x I n Krátkodobé preťaženie: 2x U n /5 s 10x I n /10 s w AMPÉRMETER/VOLTMETER PRE STRIEDAVÉ SIETE AC mgu076k8 Pripojenie ako voltmeter Anschluß als Voltmeter Input Supply COM A V V AC 5A Versorgungsspannung Napájacie S1 P1 S2 P2 napätie L 230 V AC N Versorgungsspannung Napájacie Merané Messspannung napätie napätie Pripojenie ako ampémeter Anschluß s meracím als transformátorom Amperemeter mit Stromwandler Input Supply COM A V Použiteľný ako voltmeter alebo ampérmeter Prúdové meracie rozsahy A nastaviteľné pomocou tlačidla (pripojenie cez transformátor prúdu) Napäťový rozsah V s indikáciou preťaženia do 600 V Pomocné napätie 230 V, 50 Hz Menovitá frekvencia 50 Hz, pracovný frekvenčný rozsah Hz Druh merania True RMS 538 POPIS TE VxŠxH mm HMOTNOSŤ (kg) EAN DOSTUPNOSŤ STORE OBJ. ČÍSLO A pre polopriame meranie x/5 A (600) V AC 4 70x92,5x69 0, MGU076K8 w AMPÉRMETRE pre striedavý prúd AC Ampérmeter AC s priamym pripojením merací vstup Frekvenčný rozsah: Hz Vlastná spotreba: cca 1 VA Nastaviteľné meracie rozsahy: 1, 15, 20 A mg Napájacie napätie 230 V AC POPIS TE VxŠxH mm HMOTNOSŤ (kg) EAN DOSTUPNOSŤ STORE OBJ. ČÍSLO 10 A priamy 4 70x92,5x69 0, MG A priamy 4 70x92,5x69 0, MG109020

33 w AMPÉRMETER PRE JEDNOSMERNÝ PRÚD DC Nastaviteľné meracie rozsahy: A pomocou tlačidla Voliteľne pripojiteľný na bočník 60/100/150 mv Preťaženie 1,2 I N mg10d999-a POPIS TE VxŠxH mm HMOTNOSŤ (kg) EAN DOSTUPNOSŤ STORE OBJ. ČÍSLO A, na bočník 60/100/150 mv 4 70x92,5x67 0, MG10D999-A w VOLTMETER PRE JEDNOSMERNÉ NAPäTIE DC 230 V AC Merací Meßeingang vstup 100 V 500 V Merací rozsah 0-99,9 V a V podľa spôsobu pripojenia Preťaženie 1,2 U N Napájacie napätie 230 V AC mg a L N Versorgungsspannung Napájacie napätie 230 V V AC AC POPIS TE VxŠxH mm HMOTNOSŤ (kg) EAN DOSTUPNOSŤ STORE OBJ. ČÍSLO 100 (120) V/500 (600) V 4 70x92,5x67 0, MG A CELÝ E-SHOP AJ NA IPHONE NOVÁ INTUITÍVNA APLIKÁCIA LIVE-PHONE rýchle objednávanie z celého sortimentu e-shopu cez smart telefón pohodlné vyhľadávanie a integrovaný skener na čiarový kód technické informácie a informácie o dostupnosti 539

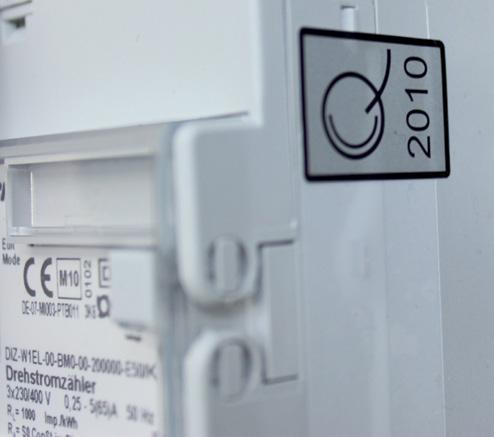

34 ELEKTROMERY w ELEKTROMERY VŠEOBECNÉ INFORMÁCIE 540 Európska smernica MID (Measuring Instruments Directive) je platná vo všetkých 27 členských štátoch EU. Zjednocuje spôsob overovania elektromerov pre meranie činnej zložky elektrickej energie. Opätovné overenie elektromerov s MID certifikátom je možné zabezpečiť prostredníctvom spoločnosti Schrack Technik. Elektromery pre meranie činnej energie používané na fakturačné účely musia byť ciachovateľné. Samozrejme je možné ich aj dodatočne ciachovať podľa požiadaviek MID aj na Slovensku. Elektromery Schrack s MID-overením: Séria MGMIZ Séria MGKIZ Séria MGDIZ Séria ITZ Séria EIZ Overený elektromer podľa MID musí mať pre fakturačné účely označenie roku overenia v obdĺžniku príklad na obrázku M10, vedľa obdĺžnika autorizovanú skúšobňu 0102 a pod obdĺžnikom typové schválenie elektromera DE-07-M003- PTB011. Elektromer musí byť opatrený plombou alebo deštrukčnou nálepkou s rokom overenia Q 2010.

35 ELEKTROMERY w DIGITÁLNE ELEKTROMERY PRE RADOVÚ MONTÁŽ, SÉRIA DIZ, MID Použitie v aplikáciách na meranie spotreby elektrickej energie pre fakturačné účely Kompaktná konštrukcia, šírka len 6 TE Trieda presnosti Cl.1, Cl.2 1 alebo 2 tarify Komunikácia cez M-BUS, LON alebo RS485 Možnosť dodania ako elektromer odber - dodávka 8-miestny LCD mgdiz305b Montáž na lištu Možnosť použitia prepojovacej lišty Odčítanie v stave bez napájania pomocou integrovanej batérie Sekundárny alebo primárny impulzný výstup Certifikát MID podľa smernice 2004/22/ES a certifikát SMÚ w Tipy & nápady Elektromery DIZ majú svorku pre pripojenie nulového vodiča umiestnenú na svorkovnici vľavo. Dodržujte správny spôsob pripojenia elektromera! w Technické údaje Napätie 4-vodičový elektromer 3x230/400 V Prúd 5(65) A; 5II1 A Frekvencia 50 Hz Trieda presnosti činná energia Cl. 1 podľa IEC Druh merania činný výkon P + (blokovanie spätného chodu) Impulzné výstupy svetelná dióda (imp./kwh) 5 (65) A: II1 A, 1 A: výstupný kontakt S0 (imp./kwh) 5 (65) A: (podľa typu) 5II1 A, 1 A: (podľa typu) nastaviteľné parametre váha impulzu na výstupe nastaviteľná tlačidlom max. prúdový prevod (nastaviteľný) max. hodnota pri sekundári 5A 4000 A (činiteľ 800) max. hodnota pri sekundári 1A 800 A (činiteľ 800) (nastaviteľná) Tarifné registre maximálny počet 1 tarifný register (T1) 2 tarifné registre (T1 a T2) Riadiace vstupy maximálny počet 1 Prepnutie tarify (opcia) systémové napätie V AC Zachovanie dát bez napätia vo FLASH/EEPROM, min. 20 rokov Displej LCD 2-riadkový s 8 a 7 miestami + prídavné symboly veľkosť čísel 4 x 6 mm Obsluha mechanické tlačidlo pre vyvolanie displeja Dátové rozhrania (opcia) elektrické dátové rozhranie M-BUS (opcia) dátové protokoly podľa STN EN , -3 maximálna prenosová rýchlosť 9600 Baudov Výstupy (opcia) maximálny počet 1 OptoMOSFET max. 250 V AC/DC, 100 ma pre pre vysielanie impulzov (spĺňa požiadavky S0) Napájanie el. prúdom spínaný zdroj 3-fázový z meracieho napätia 541

36 ELEKTROMERY w Technické údaje pokračovanie Vlastná spotreba na fázu napäťový obvod < 2,0 VA/1,0 W prúdový obvod 5 (65) A < 2,5 VA 5II1 A, 1 A < 0,5 VA Elektromagnetická kompatibilita izolačná pevnosť izolácia: 4 kv AC, 50 Hz, 1 min rázové napätie EMV: 4 kv, impulz 1,2/50 μs, 2 Ω ISO: 6 kv, impulz 1,2/50 μs, 500 Ω odolnosť voči VF- poliam 10 V/m (pri záťaži) Teplotný rozsah prevádzkové/hraničné hodnoty a skladovanie -25 C C / -40 C C Vlhkosť vzduchu 90% pri 40 C, bez kondenzácie Puzdro rozmery 107,5 x 89,5 x 64,2 (š x v x h) mm = 6 TE trieda ochrany 2 typ ochrany krytu IP 20 typ ochrany svorkovnica IP 20 materiál krytu polykarbonát požiarne vlastnosti nehorľavé (bezhalogénové) hmotnosť cca 400 g Batéria na odpočet životnosť min. 30 hodín pri trvalej prevádzke v stave bez napätia Ďalšie vybavenie (voliteľne) prípojenie na prepojovaciu lištu prevedenie 5(65) A je možné pripojiť cez 3 alebo 4-pólovú vidlicovú na prepojovaciu lištu ľavostranným prípojením N-vodiča w ROZMERY A ZNÁZORNENIE w SCHÉMA ZAPOJENIA Anschlussbilder Pripojenie (príklad) (Beispiele) 4-Leiterausführung, 4-vodičové zapojenie, an Stromwandler s prúdovým angeschlossen pripojenie transformátorom ES = Napájací vstup (systémové) 4-Leiterausführung, 4-vodičové zapojenie, direkt priame angeschlossen pripojenie ES = Napájací vstup (systémové) Achtung: Pozor: Nulové Die Neutralleiterklemmen svorky 10/11-12 sú 10/11-12 umiestnené sind vľavo links angeordnet! 542 w DIGITÁLNY ELEKTROMER DIZ popis TE VxŠxH mm HMOTNOSŤ (kg) EAN DOSTUPNOSŤ STORE OBJ. ČÍSLO 1-tarifný, polopriamy x/5 A 6 107,5x89,5x64,2 0, MGDIZ005 2-tarifný, polopriamy x/5 A 6 107,5x89,5x64,2 0, MGDIZ005-Z 1-tarifný, priamy 5 (65) A 6 107,5x89,5x64,2 0, MGDIZ065 2-tarifný, priamy 5 (65) A 6 107,5x89,5x64,2 0, MGDIZ065-Z w DIGITÁLNY ELEKTROMER DIZ S KOMUNIKÁCIOU M-bus popis TE VxŠxH mm HMOTNOSŤ (kg) EAN DOSTUPNOSŤ STORE OBJ. ČÍSLO 1-tarifný, polopriamy x/5 A, M-BUS 6 107,5x89,5x64,2 0, MGDIZ305 2-tarifný, polopriamy x/5 A, M-BUS 6 107,5x89,5x64,2 0, MGDIZ305-Z 1-tarifný, priamy 5 (65) A, M-BUS 6 107,5x89,5x64,2 0, MGDIZ365 2-tarifný, priamy 5 (65) A, M-BUS 6 107,5x89,5x64,2 0, MGDIZ365-Z

37 ELEKTROMERY w KOMPAKTNÝ DIGITÁLNY ELEKTROMER PRE RADOVÚ MONTÁŽ, SÉRIA KIZ, MID mgdiz005b Použitie v aplikáciách na meranie spotreby elektrickej energie pre fakturačné účely Kompaktná konštrukcia, šírka len 4 TE Montáž na lištu podľa IEC Komunikácia cez M-BUS ako opcia lmpulzný výstup S0 7-miestny LCD Zobrazovanie okamžitých meraných hodnôt Certifikát MID podľa smernice 2004/22/ES w TECHNIcké údaje Napätie 4-vodičový elektromer 3x230/400 V 2-vodičový elektromer 230 V Prúd 0,25 5(65) A 0,5 10(65) A Rozbehový prúd 20 ma Frekvencia 50 Hz Trieda presnosti činná energia CI. B, podľa STN EN , -3 Druhy merania činný výkon +A (s blokovaním spätného chodu) Impulzné výstupy svetelná dióda LED Imp./kWh výstupný kontakt S0 100 Imp./kWh Tarifné registre maximálny počet max. 2 tarifné registre (T1 a T2) Riadiace vstupy na prepnutie tarify (opcia) maximálny počet/systémové napätie max. 1/230 V AC Záloha údajov bez napätia v FLASH/EEPROM, min. 20 rokov Displej vyhotovenie LCD počet miest 7 celé a desatinné miesta 6,1 miest veľkosť čísel cca 5,8 x 3,5 mm (v x š) Dátové rozhrania (opcia) M-Bus podľa STN EN , -3 ( Baud) Výstupy (opcia) počet 1 S0 max. 27 V DC, 27 ma (pasívny) dĺžka impulzu 100 ms Napájanie spínaným zdrojom 3-fázovo z meracieho napätia Vlastná spotreba na fázu napäťový obvod < 0,55 VA / < 0,4 W prúdový obvod < 0,01 VA EMC vlastnosti izolačná pevnosť izolácia: 4 kvac, 50 Hz, 1 min rázové napätie EMV: 4 kv, impulz, 2150 μs, 2 Ω, ISO: 6 kv, impulz 1,2150 μs, 500 Ω odolnosť voči VF- poliam 10 V/m (pri záťaži) Teplotný rozsah prevádzkové hodnoty -25 C C hraničné hodnoty preprava a skladovanie -40 C C Vlhkosť vzduchu 95 % pri 40 C, bez kondenzácie podľa IEC , STN EN a IEC Puzdro rozmery 4 TE = 72 x 90 x 61 mm (šxvxh) mm trieda ochrany II typ ochrany svorkovnica IP 20 materiál krytu polykarbonát zosilnený sklenými vláknami požiarne vlastnosti podľa STN EN Hmotnosť cca 350 g 543 Prierezy pripojovacích vodičov prúdové a nulové svorky max. 16 mm 2 napäťové a prídavné svorky max. 2,5 mm 2 Ďalšie vybavenie záznam okamžitých hodnôt výkon, napätie, prúd 4-vodičový kompaktný elektromer 5 (65) A, priamy MGKIZ065 2-vodičový kompaktný elektromer 5 (65) A, priamy MGKIZ165 4-vodičovýkompaktný elektromer 5 (65) A, priamy, M-BUS MGKIZ365 2-vodičový kompaktný elektromer 5 (65) A, priamy, M-BUS MGKIZ665

38 ELEKTROMERY W JEDNOFÁZOVÝ DIGITÁLNY ELEKTROMER PRIAMY DO 32 A, SÉRIA MIZ, MID Použitie v aplikáciách na meranie spotreby elektrickej energie pre fakturačné účely Šírka 1 TE Montáž na lištu Šesťciferný LCD Meranie okamžitých hodnôt Certifikát MID podľa smernice 2004/22/ES mgmiz132 w TECHNIcké údaje 544 Napätie 2-vodičový elektromer 230 V Prúd 0,25 5(32) A Rozbehový prúd 20 ma Frekvencia 50 Hz Trieda presnosti činná energia Cl. B podľa STN EN , -3 Druhy merania činná energia +A Impulzná hodnota LED Imp./kWh výstup Imp./kWh Počet tarifných registrov 1 tarifný register Záznam údajov bez napätia do FLASH/EEPROM, min. 20 rokov Displej LCD počet miest 6 celé/desatinné 5/1 rozmery číslic cca 2,7 x 6,25 (š x v) mm zobrazenie okamžitých hodnôt rolovaním Výstupy S0 max. 27 V DC, 27 ma/pasívne), dlĺžka impulzov 50 ms Napájanie z meracieho napätia Vlastná spotreba napäťový obvod < 0,4 W Elektromagnetická kompatibilita: izolačná pevnosť izolácia: 4 kv AC, 50 Hz, 1 min rázové napätie EMV: 4 kv, impulz 1,2/50 ms, 2 W, ISO: 6 kv, impulz 1,2/50 ms, 500 W odolnosť voči VF-poliam 10 V/m (zaťažený) Teplotný rozsah prevádzka -25 C C hraničný, transport, skladovanie -40 C C Vlhkosť vzduchu 95 % bez kondenzácie podľa IEC , STN EN a IEC Puzdro rozmery šírka DIN (1 TE = 18 mm ) trieda ochrany, stupeň krytia II, IP 20 materiál puzdra polykarbonát zosilnený sklenými vláknami, recyklovateľný požiarne vlastnosti podľa STN EN hmotnosť cca 67,5 g Prierezy pripojovacích vodičov fázové a nulové svorky max. 6 mm² prídavné svorky max. 2,5 mm² 1-fázový priamy elektromer 5 (32) A, s impulzným výstupom MGMIZ132 CELÝ SORTIMENT NA INTERNETE. INDE UŽ HĽADAŤ NEMUSÍTE. NAJRÝCHLEJŠIA CESTA KU VŠETKÝM PRODUKTOM! celý sortiment viac ako produktov dostupných cez internet rýchle intuitívne vyhľadávanie cez inteligentný Schrack navigátor jednoduché objednávanie 7 dní v týždni, 24 hodín denne okamžité informácie o dostupnosti, technické detaily o produktoch, návody a schémy dodanie našim kuriérom alebo osobný odber vo všetkých predajniach Schrack Store

39 ELEKTROMERY w JEDNOFÁZOVÝ DIGITÁLNY ELEKTROMER PRIAMY DO 32 A, SÉRIA MIZ, M-BUS, MID mgmiz632 w TECHNIcké údaje Použitie v aplikáciách na meranie spotreby elektrickej energie pre fakturačné účely Šírka 1 TE Montáž na lištu Impulzný výstup S0 Šesťciferný LCD Meranie okamžitých hodnôt Komunikácia cez M-BUS Certifikát MID podľa smernice 2004/22/ES Napätie 2-vodičový elektromer 230 V Prúd 0,25 5 (32) A Rozbehový prúd 20 ma Frekvencia 50 Hz Trieda presnosti činná energia Cl. B podľa STN EN , -3 Druhy merania činná energia +A Impulzná hodnota LED Imp./kWh výstup Imp./kWh Počet tarifných registrov 1 tarifný register Záznam údajov bez napätia do FLASH/EEPROM, min. 20 rokov Displej LCD počet miest 6 celé/desatinné 5/1 rozmery číslic cca 2,7 x 6,25 (š x v) mm zobrazenie okamžitých hodnôt rolovaním Ovládanie mechanické tlačidlo pre vyvolanie zobrazenia Výstupy S0 max. 27 V DC, 27 ma/pasívne, dĺžka impulzov 50 ms Napájanie z meracieho napätia Vlastná spotreba napäťový obvod < 0,4 W Elektromagnetická kompatibilita izolačná pevnosť izolácia: 4 kv AC, 50 Hz, 1 min rázové napätie EMV: 4 kv, impulz 1,2/50 ms, 2 W, ISO: 6 kv, impulz 1,2/50 ms, 500 W odolnosť voči VF-poliam 10 V/m (zaťažený) Teplotný rozsah prevádzka -25 C C hraničný, transport, skladovanie -40 C C Vlhkosť vzduchu 95 % bez kondenzácie podľa IEC , STN EN a IEC Puzdro rozmery šírka DIN (1 TE = 18 mm) trieda ochrany, stupeň krytia II, IP 20 materiál puzdra polykarbonát zosilnený sklenými vláknami, recyklovateľný požiarne vlastnosti podľa STN EN hmotnosť cca 67,5 g Prierezy pripojovacích vodičov fázové a nulové svorky max. 6 mm² prídavné svorky max. 2,5 mm² Ďalšie vybavenie impulzný výstup, záznam okamžitých hodnôt, M-Bus rozhranie, ovládacie tlačidlo, podsvietenie displeja fázový priamy elektromer 5 (32) A, s impulzným výstupom a M-BUS MGMIZ632

40 ELEKTROMERY w TROJFÁZOVÝ ELEKTROMER 30A PRIAMY Mechanický číselník Impulzný výstup Pre podružné meranie spotreby elektrickej energie mgr0z430-b w TECHNIcké údaje Trieda presnosti podľa smernice EÚ trieda A Ukazovateľ ,9 kwh (6-čísel + 1 desatinné miesto) Minimálna meraná hodnota 0,1 kwh Funkcie LED červená LED bliká aktívna spotreba činnej energie, signalizácia zodpovedá spotrebe Meranie účinníka hodnota cos φ medzi 0,5 až 1,0 Menovité napätie Un 3 x 230/400 V +/ 10% AC Menovitá frekvencia Hz Menovitý prúd I n = 30 A Max. prúd 32 A Min. rozbehový prúd I st = 0,32 ma Min. prúd (v triede) I min = 32 ma Prechodový prúd I tr = 0,64 ma Impulzný výstup S0-kolektorový (DIN 43864) max. 36 V/20 ma DC, dĺžka impulzu 100 ms 1 impulz/0,1 kwh Teploty prevádzková -5 C až +50 C skladovacia -25 C až +70 C Rozmery (š x v x h) 35 mm x 85 mm x 58 mm Hmotnosť 0,12 kg w SCHÉMA ZAPOJENIA ZÁŤAŽ LOAD mmq 16 mmq Trojfázový elektromer 30 A, 230 V AC s impulzným výstupom MGR0Z430-A

41 ELEKTROMERY w TROJFÁZOVÝ ELEKTROMER POLOPRIAMY X/5 A Pre podružné meranie spotreby elektrickej energie mgr0z405 w TECHNIcké údaje Trieda presnosti podľa smernice EÚ trieda A Prevody meracích transformátorov (x10, x100) voliteľné max A Vlastná spotreba prúd 1 VA napätie 3 VA Ukazovateľ ,9 kwh (6-čísel + 1 desatinné) Minimálna meraná hodnota 0,1 kwh Funkcie LED červená LED bliká aktívna spotreba činnej energie, signalizácia zodpovedá spotrebe červená LED pulzuje chyba pripojenia: skontrolujte pripojenie Meranie účinníka hodnota cos φ medzi 0,5 až 1,0 Menovité napätie U n 3x230 V/400 V +/ 10 % AC Menovitá frekvencia Hz Menovitý prúd I n = 5 A Max. prúd I max = 6 A Min.rozbehový prúd I st = 0,10 ma Min.prúd (v triede) I min = 15 ma Prechodový prúd I tr = 0,25 ma Impulzný výstup S0-kolektorový (DIN 43864) relé 0,5 A/100 V, dĺžka impulzu 100 ms x1 = 1 impulz/0,1 kwh; min. meraná hodnota 0,1 kwh x10 = 10 impulz/1 kwh; min. meraná hodnota 1 kwh x100 = 100 impulzov/10 kwh; min. meraná hodnota 10 kwh Teploty prevádzková -5 C až +50 C skladovacia -25 C až +70 C Rozmery (š x v x h) 70 mm x 85 mm x 58 mm Hmotnosť 0,3 kg 547 w SCHÉMA ZAPOJENIA

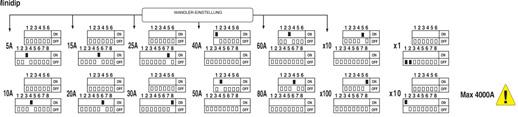

42 ELEKTROMERY w TROJFÁZOVÝ ELEKTROMER POLOPRIAMY X/5 A pokračovanie w NASTAVENIE PREVODU PODĽA PRIPOJENÝCH MERACÍCH TRANSFORMÁTOROV PRÚDU Pohľad na prepínač DIP zo spodnej strany NASTAVENIE MERACÍCH TRANSFORMÁTOROV w NASTAVENIE impulzného výstupu NASTAVENIE impulzného výstupu Trojfázový elektromer polopriamy x/5 A, s impulzným výstupom MGR0Z405-A CELÝ E-SHOP AJ NA IPHONE 548 NOVÁ INTUITÍVNA APLIKÁCIA LIVE-PHONE rýchle objednávanie z celého sortimentu e-shopu cez smart telefón pohodlné vyhľadávanie a integrovaný skener na čiarový kód technické informácie a informácie o dostupnosti

43 ELEKTROMERY w JEDNOFÁZOVÝ ELEKTRONICKÝ IMPULZNÝ ELEKTROMER EIZ Mechanický číselník Impulzný výstup Pre podružné meranie spotreby elektrickej energie MGEIZ125 w TECHNIcké údaje ELEKTRICKÉ Napätie Prúd Frekvencia Zapojenia podľa Prevedenie Presnosť Rozhranie Váha impulzu Dĺžka impulzu Konštanta (LED) Ukazovateľ Vlastná spotreba Napäťový rozsah Prevádzkový/hraničný prúd Rozbehový prúd Zohľadnenie vyšších harmonických elektronický 1-fázový elektromer 5(25) A 230 V AC 5 (25) A 50 Hz DIN (pozri elektromer) spĺňa STN EN 62052/STN EN CE 1 optorelé (S0 podľa DIN ) RA = 0,5 Wh/Imp. 30 ms 0,5 Wh/Imp. = RL 5-miestny číselník a jedno desatinné miesto pre kwh cca 0,5 W 195 V až 253 V 0,025 A až 25 A 22 ma do 7 khz MECHANICKÉ Rozmery Montáž Prevádzková teplota Vlhkosť vzduchu max. Hmotnosť 1 TE = 18 mm (DIN 43880) na lištu podľa STN EN C až +50 C ročný priemer 75 %, krátkodobo 95 % cca 0,1 kg Jednofázový elektromer, priamy do 25 A, 230 V MGEIZ CELÝ SORTIMENT NA INTERNETE. INDE UŽ HĽADAŤ NEMUSÍTE. NAJRÝCHLEJŠIA CESTA KU VŠETKÝM PRODUKTOM! celý sortiment viac ako produktov dostupných cez internet rýchle intuitívne vyhľadávanie cez inteligentný Schrack navigátor jednoduché objednávanie 7 dní v týždni, 24 hodín denne okamžité informácie o dostupnosti, technické detaily o produktoch, návody a schémy dodanie našim kuriérom alebo osobný odber vo všetkých predajniach Schrack Store

44 ELEKTROMERY w JEDNOFÁZOVÝ ELEKTROMER 30 A PRIAMY Mechanický číselník Impulzný výstup Pre podružné meranie spotreby elektrickej energie mgr0z230 w TECHNIcké údaje Trieda presnosti podľa smernice EÚ trieda A Vlastná spotreba prúd 1 W napätie 3 W Ukazovateľ 99999,99 kwh (5-čísel + 2 desatinné miesta) Minimálna meraná hodnota 0,01 kwh Funkcie LED žltá LED vypnutá zapojenie správne žltá LED zapnutá chyba pripojenia: preskúšať pripojenie červená LED bliká aktívna spotreba činnej energie, signalizácia zodpovedá spotrebe Meranie účinníka hodnota cos φ medzi 0,5 až 1,0 Menovité napätie U n 230 V +/ 10% AC Menovitá frekvencia Hz Menovitý prúd I n = 30 A Min. rozbehový prúd I st = 0,30 ma Min. prúd (v triede) I min = 30 ma Prechodový prúd I tr = 0,60 ma Impulzný výstup S0-kolektorový (DIN 43864) max. 36 V/20 ma, dĺžka impulzu 100 ms x1 = 1 impulz/0,01 kwh Teploty prevádzková -5 C až +50 C skladovacia -25 C až +70 C Rozmery (š x v x h): 35 mm x 85 mm x 58 mm Hmotnosť 0,12 kg w SCHÉMA ZAPOJENIA w NASTAVENIE IMPULZNÉHO VÝSTUPU impulz = 100 Wh 1 impulz = 1 kwh 1 impulz = 10 kwh Jednofázový elektromer, priamy do 30 A, s impulzným výstupom MGR0Z230-B

45 ELEKTROMERY w JEDNOFÁZOVÝ ELEKTROMER POLOPRIAMY X/5A Mechanický číselník Impulzný výstup Pre podružné meranie spotreby elektrickej energie mgr0z205 w TECHNIcké údaje Trieda presnosti podľa smernice EÚ trieda A Prevody meracích transformátorov (x10, x100) voliteľné max A Vlastná spotreba prúd 1 VA napätie 3 VA Ukazovateľ ,9 kwh (6-čísel + 1 desatinné miesto) Min.meraná hodnota 0,1 kwh Funkcie LED červená LED bliká aktívna spotreba činnej energie, signalizácia zodpovedá spotrebe červená LED pulzujúca chyba pripojenia: preskúšať pripojenie Meranie účinníka hodnota cos φ medzi 0,5 až 1,0 Menovité napätie U n 230 V +/ 10 % AC Menovitá frekvencia Hz Menovitý prúd I n = 5 A Max. prúd I max = 6 A Min. rozbehový prúd I st = 0,10 ma Min. prúd (v triede) I min = 15 ma Prechodový prúd I tr = 0,25 ma Impulzný výstup S0-kolektorový (DIN 43864) relé 0,5 A/100 V, dĺžka impulzu 100 ms x1 = 1 impulz/0,1 kwh; min. meraná hodnota 0,1 kwh x10 = 10 impulz/1 kwh; min. meraná hodnota 1 kwh x100 = 100 impulzov/10 kwh; min. meraná hodnota 10 kwh Teploty prevádzková -5 C až +50 C skladovacia -25 C až +70 C Rozmery (š x v x h) 70 mm x 85 mm x 58 mm Hmotnosť 0,3 kg 551 w SCHÉMA ZAPOJENIA

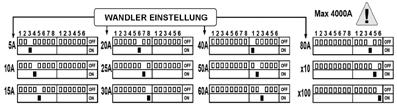

46 ELEKTROMERY w JEDNOFÁZOVÝ ELEKTROMER POLOPRIAMY X/5A pokračovanie w NASTAVENIE PREVODU PODĽA PRIPOJENÝCH MERACÍCH TRANSFORMÁTOROv prúdu Pohľad na prepínač DIP zo spodnej strany NASTAVENIE MERACÍCH TRANSFORMÁTOROV w NASTAVENIE IMPULZNÉHO VÝSTUPU 1 impulz = 100 Wh 1 impulz = 1 kwh 1 impulz = 10 kwh Jednofázový elektromer, polopriamy x/5 A, s impulzným výstupom MGR0Z205-A CELÝ E-SHOP AJ NA IPHONE NOVÁ INTUITÍVNA APLIKÁCIA LIVE-PHONE 552 rýchle objednávanie z celého sortimentu e-shopu cez smart telefón pohodlné vyhľadávanie a integrovaný skener na čiarový kód technické informácie a informácie o dostupnosti

47 POČÍTADLÁ PREVÁDZKOVÝCH HODÍN w POČÍTADLÁ PREVÁDZKOVÝCH HODÍN PRE MONTÁŽ NA LIŠTU, SÉRIA OPTIMA So skrutkovými svorkami, pre montáž na lištu Dlhá životnosť, nevyžadujú údržbu Robustné a spoľahlivé bz Oblasť použitia Sledovanie prevádzkových hodín strojov a čerpadiel a iných zariadení w Technické údaje Rozmery V x Š x H (mm) Otvor na montážnom paneli (mm) Otvor v krycom paneli (mm) Hĺbka (mm) Hmotnosť (g) Napájanie Vlastná spotreba (odoberaný výkon) Teplota okolia Trieda ochrany Stupeň krytia spredu Presnosť chodu Max. počet hodín Ukazovateľ činnosti Spôsob montáže Spôsob pripojenia 82 x 35 x x cca 90 viď údaje v tabuľke dole cca 1 VA 20 C až +55 C II IP 20 synchronizovaná so sieťou 99999,99 h áno na lištu skrutkovými svorkami 1 x 2,5 príp. 2 x 1,5 mm 2 w rozmery POPIS TE EAN DOSTUPNOSŤ STORE OBJ. ČÍSLO Počítadlo prevádzkových hodín V AC, 50 Hz BZ P Počítadlo prevádzkových hodín V AC, 50 Hz BZ CELÝ SORTIMENT NA INTERNETE. INDE UŽ HĽADAŤ NEMUSÍTE. NAJRÝCHLEJŠIA CESTA KU VŠETKÝM PRODUKTOM! celý sortiment viac ako produktov dostupných cez internet rýchle intuitívne vyhľadávanie cez inteligentný Schrack navigátor jednoduché objednávanie 7 dní v týždni, 24 hodín denne okamžité informácie o dostupnosti, technické detaily o produktoch, návody a schémy dodanie našim kuriérom alebo osobný odber vo všetkých predajniach Schrack Store

48 POČÍTADLÁ PREVÁDZKOVÝCH HODÍN w POČÍTADLÁ PREVÁDZKOVÝCH HODÍN PRE MONTÁŽ DO PANELA, séria OPTIMA So skrutkovými svorkami, montáž do panelu/dverí Dlhá životnosť, nevyžadujú údržbu Robustné a spoľahlivé bz w Technické údaje Rozmery V x Š x H (mm) Otvor na montážnom paneli (mm) Otvor v krycom paneli (mm) Hĺbka (mm) Hmotnosť (g) Napájanie Vlastná spotreba (odoberaný výkon) Teplota okolia Trieda ochrany Stupeň krytia zpredu Presnosť chodu Max. počet hodín Ukazovateľ činnosti Spôsob montáže Spôsob pripojenia bz x 48 x x cca 60 viď údaje v tabuľke dole cca 1 VA 20 C až +55 C II IP 20 synchronizovaná so sieťou 99999,99 h áno do panelu skrutkové svorky Oblasť použitia: Sledovanie pracovných hodín strojov a čerpadiel a iných zariadení w rozmery 554 Počítadlo prevádzkových hodín V AC, 50 Hz, IP BZ P Počítadlo prevádzkových hodín V AC, 50 Hz, IP BZ PRÍSLUŠENSTVO Záslepka 55 x 55 mm pre BZ P BZ CELÝ E-SHOP AJ NA IPHONE NOVÁ INTUITÍVNA APLIKÁCIA LIVE-PHONE rýchle objednávanie z celého sortimentu e-shopu cez smart telefón pohodlné vyhľadávanie a integrovaný skener na čiarový kód technické informácie a informácie o dostupnosti

49 TRANSFORMÁTORY PRÚDU w MALÉ TRANSFORMÁTORY PRÚDU MODULÁRNE mg Vhodné na montáž k ďalším modulárnym prístrojom ako sú prúdové chrániče a pod., potrebný výrez v krycom paneli 45 mm Jednoduché prevlečenie vodičov Pre orientačné meranie hodnoty prúdu Priestorovo úsporné šírka len 2 TE w Tipy & nápady Pri prevliekaní vodiča rešpektujte smer prúdu (tok energie). Záťaž sekundárnej strany (napr. 2 VA) musí byť prispôsobená spotrebe použitého meracieho prístroja! w Technické údaje Šírka 2 TE s prechodovým otvorom max. 15 mm Upevnenie: montážna lišta DIN Trieda 3, A Trieda 1, A Výkony 2/3/5 VA w ROZMERY A SCHÉMA ZAPOJENIA w TABUĽKA VÝKONOV Zum K odberateľovi Verbraucher +1 3 Schéma Anschlußschema pripojenia Rozmery v mm Abmessungen in mm 85 35, ,6 Lochdurchmesser Priemery otvorov A Primárny Primärstrom prúd Klasse Trieda 1 1 Klasse Trieda 3 3 Sekundärstrom Sekundárny prúd 5A 5A Sekundárny Sekundärstrom prúd 5A 5A Type VA Type VA 40 TCSM15 40 A 2 50 TCSM15 50 A 2 60 TCSM15 60A 3 80 TCSM15 80A TCSM15 100A TCSM15 120A TCSM15 150A 5 POPIS TE TYP HMOTnosť (kg) EAN DOSTUPNOSŤ STORE OBJ. ČÍSLO. Malý transformátor prúdu 40 A 2 TCSM15 40 A 0, MG Malý transformátor prúdu 50 A 2 TCSM15 50 A 0, MG Malý transformátor prúdu 60 A 2 TCSM15 60 A 0, MG Malý transformátor prúdu 80 A 2 TCSM15 80 A 0, MG Malý transformátor prúdu 100 A 2 TCSM A 0, MG Malý transformátor prúdu 120 A 2 TCSM A 0, MG Malý transformátor prúdu 150 A 2 TCSM A 0, MG CELÝ SORTIMENT NA INTERNETE. INDE UŽ HĽADAŤ NEMUSÍTE. NAJRÝCHLEJŠIA CESTA KU VŠETKÝM PRODUKTOM! celý sortiment viac ako produktov dostupných cez internet rýchle intuitívne vyhľadávanie cez inteligentný Schrack navigátor jednoduché objednávanie 7 dní v týždni, 24 hodín denne okamžité informácie o dostupnosti, technické detaily o produktoch, návody a schémy dodanie našim kuriérom alebo osobný odber vo všetkých predajniach Schrack Store

50 TRANSFORMÁTORY PRÚDU w MALÉ TRANSFORMÁTORY PRÚDU PRE KÁBLE ø 13 mm Plombovateľný kryt svoriek Stupeň krytia IP 20 (bez krytu svoriek) mg w Technické údaje 3 spôsoby pripojenia výstupu: faston, zásuvnou svorkou, skrutkovou svorkou Upevnenie pomocou skrutky na pripojovaciu zbernicu, voliteľné upevnenie pružnou západkou na montážnu lištu w ROZMERY A SCHÉMA ZAPOJENIA 4,8 Abmessungen Rozmery v mm in mm 13,5 68,5 Lochdurchmesser Priemer otvoru 22,4 58 Befestigungsbohrung Upevňovacie otvory ABS-Schrauben Skrutky 4,8x40 53,3 34,5 w TABUĽKA VÝKONOV 556 A Primárny Primärstrom prúd Trieda Klasse 1 1 Klasse Trieda 33 Sekundárny Sekundärstrom prúd 5A 5A Sekundárny Sekundärstrom prúd 5A 5A Type VA Type VA 40 TCS13 40 A 2 50 TCS13 50 A 2 60 TCS13 60A 3 75 TCS13 75A 3 80 TCS13 80A TCS13 100A TCS13 120A TCS13 150A 5 POPIS TYP HMOTNOSŤ (kg) EAN DOSTUPNOSŤ STORE OBJ. ČÍSLO Malý transformátor prúdu 40 A TCS13 40 A 0, MG Malý transformátor prúdu 50 A TCS13 50 A 0, MG Malý transformátor prúdu 60 A TCS13 60 A 0, MG Malý transformátor prúdu 75 A TCS13 75 A 0, MG Malý transformátor prúdu 80 A TCS13 80 A 0, MG Malý transformátor prúdu 100 A TCS A 0, MG Malý transformátor prúdu 120 A TCS A 0, MG Malý transformátor prúdu 150 A TCS A 0, MG900307

51 TRANSFORMÁTORY PRÚDU w TRANSFORMÁTORY PRÚDU SÉRIE TAR VŠEOBECNÉ INFORMÁCIE Puzdro vyhotovené z plastu ABS Stupeň krytia IP 30 Konštrukcia v súlade s normami IEC185, VDE 0414,UN TRANSFORMÁTORY PRÚDU TAR w Technické údaje Vrátane montážnej súpravy pre upevnenie na montážnu lištu Sekundárny prúd 5 A (iné prúdy na vyžiadanie) Maximálne prevádzkové napätie: 1,2 kv Skúšobné napätie: 6 kv pri 5 Hz za 1 min Dynamický skratový prúd: 2,5 Ith/1 s Trvalé preťaženie: 1,2 I pn Menovitá frekvencia: 50/60 Hz Kategória izolácie: E (IEC 185) w TABUĽKA VÝKONOV A ROZMEROV w Tipy & nápady Strana prívodu P1/K Strana vývodu (spotrebiča) P2/L Pri rozpojovaní sekundárneho obvodu (výmena prístroja) nezabudnite prepojiť (zoskratovať) svorky S1/k a S2/l Sekundárnu stranu S1/k sa odporúča uzemniť Dodržujte zaťažiteľnosť meracieho prívodu! (napr.: pre sekundárny prúd 5 A a výkon 2,31 VA je potrebný 4 m vodič s prierezom 1,5 mm 2 ) Na požiadanie dodávame aj transformátory prúdu s možnosťou ciachovania a použitia na fakturačné meranie Transformátor Stromwandler prúdu Serie Rad TAR 1D TAR 3D TAR 4D TAR5 TAR 6 TAR 8 TAR 12 Vyhotovenie Ausführung of E kn horiz. ST Schiene zbern. n E or kábel Kabel Primárny Primärstrom prúd (A) Prevlekový Aufsteckwandler transformátor _ 30 x x x x x x 30 2 x 50 Leistung Výkon (VA) Klasse Trieda Leistung Výkon (VA) Trieda Klasse Leistung Výkon (VA) Klasse Trieda Leistung Výkon (VA) Klasse Trieda Leistung Výkon (VA) Trieda Klasse Leistung Výkon (VA) Klasse Trieda Leistung Výkon (VA) Trieda Klasse 0, , ,5 1 0,5 0,2 0,5 1 0,5 1 0, S1 S2 P1 P2 Napájanie Anspeisung Verbraucher Spotrebič Pripojenie ANSCHLUSS plochým MIT 6,3mm konektorom FLACHSTECKER 6,3 mm KLEMMENABDECKUNG Kryty svoriek plombovateľné MIT PLOMBIERUNG Na AUF zbernicu SCHIENE Pri Bei viacnásobnom mehrmaliger obtočení Umwicklung primárneho des Primärkabels kábla okolo um transformátora den Stromwandler prúdu, výkon erhalten a trieda Sie mit presnosti jeder zostanú Umwickelung nezmenené. die Hälfte Mení des sa Primärstromes, len prúd primárnej wobei strany. die Leistung und Klasse unverändert bleibt. PRÍKLAD BEISPIEL: 557 TAR 4D 200/5 A TAR S JEDNÝM 4D 200/5A PRECHODOM MIT EINEM KABELDURCHGANG KÁBLA PRI 100/5 A S 2-NÁSOBNÝM ERHÄLT PRECHODOM 100/5A MIT KÁBLA 2-FACHEM KABELDURCHGANG PRI 50/5 A S0 4-NÁSOBNÝM ERHÄLT PRECHODOM 50/5A MIT 4-FACHEM KÁBLA KABELDURCHGANG

52 TRANSFORMÁTORY PRÚDU w TRANSFORMÁTORY PRÚDU, SÉRIA TAR 1D PRE KÁBEL Ø 20 mm 97 18,5 50 x ,2 3,7 37,5 60 Vhodné pre káble s priemerom max. Ø 20 mm 75 x 58 TRANSFORMÁTOR PRÚDU VxŠxH mm TYP HMOTNOSŤ (kg) EAN DOSTUPNOSŤ STORE OBJ. ČÍSLO 50/5 A 58x97x44 TAR1D-50 0, MG /5 A 58x97x44 TAR1D-60 0, MG /5 A 58x97x44 TAR1D-80 0, MG /5 A 58x97x44 TAR1D-100 0, MG /5 A 58x97x44 TAR1D-150 0, MG /5 A 58x97x44 TAR1D-200 0, MG /5 A 58x97x44 TAR1D-250 0, MG w TRANSFORMÁTORY PRÚDU, SÉRIA TAR 3D PRE ZBERNICE 30x10 mm 97 18, ,5 21,4 11,2 3,7 37, ,8 13,9 22 Vhodné aj pre káble s priemerom max Ø 23 mm 58 TRANSFORMÁTOR PRÚDU VxŠxH mm TYP HMOTNOSŤ (kg) EAN DOSTUPNOSŤ STORE OBJ. ČÍSLO 50/5 A 58x97x44 TAR3D-50 0, MG /5 A 58x97x44 TAR3D-60 0, MG /5 A 58x97x44 TAR3D-100 0, MG /5 A 58x97x44 TAR3D-150 0, MG /5 A 58x97x44 TAR3D-200 0, MG /5 A 58x97x44 TAR3D-250 0, MG /5 A 58x97x44 TAR3D-300 0, MG /5 A 58x97x44 TAR3D-400 0, MG /5 A 58x97x44 TAR3D-500 0, MG /5 A 58x97x44 TAR3D-600 0, MG CELÝ E-SHOP AJ NA IPHONE NOVÁ INTUITÍVNA APLIKÁCIA LIVE-PHONE rýchle objednávanie z celého sortimentu e-shopu cez smart telefón pohodlné vyhľadávanie a integrovaný skener na čiarový kód technické informácie a informácie o dostupnosti

53 TRANSFORMÁTORY PRÚDU w TRANSFORMÁTORY PRÚDU, SÉRIA TAR 4D PRE ZBERNICE 40x10 mm ,5 x ,7 11,2 x 40,7 11,1 20,9 25, ,7 45,5 60 Vhodné aj pre káble s priemerom max. Ø 32 mm 75 TRANSFORMÁTOR PRÚDU VxŠxH mm TYP HMOTNOSŤ (kg) EAN DOSTUPNOSŤ STORE OBJ. ČÍSLO 400/5 A 75x97x44 TAR4D-400 0, MG /5 A 75x97x44 TAR4D-500 0, MG /5 A 75x97x44 TAR4D-600 0, MG /5 A 75x97x44 TAR4D-800 0, MG w TRANSFORMÁTORY PRÚDU, SÉRIA TAR 5D PRE ZBERNICE 50x30 mm , , ,1 42, ,7 Vhodné aj pre káble s priemerom max φ 30 mm ,5 34,2 31, ,3 21,4 25,3 TRANSFORMÁTOR PRÚDU VxŠxH mm TYP HMOTNOSŤ (kg) EAN DOSTUPNOSŤ STORE OBJ. ČÍSLO 400/5 A 121x62x85 TAR , MG /5 A 121x62x85 TAR , MG w TRANSFORMÁTORY PRÚDU, SÉRIA TAR 6D PRE ZBERNICE 60x20 mm ,5 x , ,7 22,5 76,7 Vhodné aj pre káble s priemerom max. Ø 50 mm ,3 x 20, ,4 TRANSFORMÁTOR PRÚDU VxŠxH mm TYP HMOTNOSŤ (kg) EAN DOSTUPNOSŤ STORE OBJ. ČÍSLO 800/5 A 105x131x61 TAR , MG /5 A 105x131x61 TAR , MG /5 A 105x131x61 TAR , MG /5 A 105x131x61 TAR , MG957200

54 TRANSFORMÁTORY PRÚDU w TRANSFORMÁTORY PRÚDU, SÉRIA TAR 8D PRE ZBERNICE 80x30 mm 18, ,5 82,5 32,5 34,6 Vhodné aj pre káble s priemerom 142 x 64,7 max Ø 30 mm 120 3,7 x 125 w TRANSFORMÁTORY PRÚDU, SÉRIA TAR 12 PRE ZBERNICE 125x50 mm 18, ,5 3,7 84 Vhodné aj pre káble s priemerom 196 x 156,8 max Ø 50 mm ,3 x 54,3 56,3 58, TRANSFORMÁTOR PRÚDU VxŠxH mm TYP HMOTNOSŤ (kg) EAN DOSTUPNOSŤ STORE OBJ. ČÍSLO 1000/5 A 125x142x61,5 TAR , MG /5 A 125x142x61,5 TAR , MG /5 A 125x142x61,5 TAR , MG /5 A 125x142x61,5 TAR , MG ,2 102,3 TRANSFORMÁTOR PRÚDU VxŠxH mm TYP HMOTNOSŤ (kg) EAN DOSTUPNOSŤ STORE OBJ. ČÍSLO 2000/5 A 180x196x68,5 TAR , MG /5 A 180x196x68,5 TAR , MG /5 A 180x196x68,5 TAR , MG /5 A 180x196x68,5 TAR , MG CELÝ SORTIMENT NA INTERNETE. INDE UŽ HĽADAŤ NEMUSÍTE. NAJRÝCHLEJŠIA CESTA KU VŠETKÝM PRODUKTOM! celý sortiment viac ako produktov dostupných cez internet rýchle intuitívne vyhľadávanie cez inteligentný Schrack navigátor jednoduché objednávanie 7 dní v týždni, 24 hodín denne okamžité informácie o dostupnosti, technické detaily o produktoch, návody a schémy dodanie našim kuriérom alebo osobný odber vo všetkých predajniach Schrack Store

55 TRANSFORMÁTORY PRÚDU w ROZOBERATEĽNÉ TRANSFORMÁTORY PRÚDU Jednoduchá dodatočná montáž transformátora prúdu do rozvádzačov nízkeho napätia. w Technické údaje Primárny prúd: 100 A, 150 A, 250 A, 400 A, 600 A Sekundárny prúd: 5 A Menovité napätie: 720 V Frekvencia: Hz Skúšobné napätie: 3 kv počas 1 min (pri 50 Hz) Tepelná trieda: A Tepelný skratový prúd (Ith): 60 I n Dynamický hraničný prúd (Idyn): 2,5 I th Činiteľ obmedzenia nadprúdu: FS 5 Kryt: umelá hmota, samozhášavá Upevnenie: skrutkové w ROZMERY w TABUĽKA VÝKONOV Primárny prúd Trieda 0,5 Trieda 1 Trieda A 3, A 3, A 3,75 5, A 2,50 3,75 7, A 5,00 7,50 20,0 Primárny prúd A B C D Otvor pre zbernicu Otvor pre kábel 100 A 32 mm 22 mm 106 mm 90 mm 30 x 20 mm 20 mm A 32 mm 22 mm 106 mm 90 mm 30 x 20 mm 20 mm 250 A 32 mm 22 mm 106 mm 90 mm 30 x 20 mm 20 mm 400 A 62 mm 32 mm 136 mm 100 mm 60 x 30 mm 30 mm 600 A 62 mm 32 mm 136 mm 100 mm 60 x 30 mm 30 mm Rozoberateľný transformátor 100/5 A, 30x20 mm MG Rozoberateľný transformátor 150/5 A, 30x20 mm MG Rozoberateľný transformátor 250/5 A, 30x20 mm MG Rozoberateľný transformátor 400/5 A, 60x30 mm MG Rozoberateľný transformátor 600/5 A, 60x30 mm MG968600

56 TRANSFORMÁTORY PRÚDU w CIACHOVATEĽNÉ TRANSFORMÁTORY PRÚDU mg mg Ciachovateľné transformátory prúdu sú evidované v národných úradoch pre ciachovanie a preto je ich možné po vykonaní ciachovacieho procesu použiť aj na fakturačné účely. Transformátory prúdu nie sú zahrnuté v predpisoch MID a z tohto dôvodu sa musia ciachovať podľa národných požiadaviek. Ďaľšie prúdové hodnoty na požiadanie. w Tipy & nápady Na fakturačné meranie sa môžu používať len ciachované meracie transformátory prúdu a ciachované elektromery. w ROZMERY 82* *Opcia *Option A ,5 42,5 111, ,5 40, A = 40,5 x 10,5 10,5 x 40, SÉRIA TAI TAI 400 pre zbernice 40x10, 150/5 A MG TAI 400 pre zbernice 40x10, 400/5 A MG TAI 400 pre zbernice 40x10, 600/5 A MG SÉRIA TAS 562 TAS 64 pre zbernice 60x10 alebo 50x30, 600/5 A MG TAS 64 pre zbernice 60x10 alebo 50x30, 800/5 A MG CELÝ E-SHOP AJ NA IPHONE NOVÁ INTUITÍVNA APLIKÁCIA LIVE-PHONE rýchle objednávanie z celého sortimentu e-shopu cez smart telefón pohodlné vyhľadávanie a integrovaný skener na čiarový kód technické informácie a informácie o dostupnosti

57 BOČNÍKY w BOČNÍKY MG w rozmery Teplota okolia -25 C až +60 C Relatívna vlhkosť 95 % Preťažiteľnosť 1,2x I n trvale 10x I n 5 s až 250 A 5x I n 5 s od 251 do 1000 A Trieda presnosti: 0,5 Meracie napätie: pri I n...60 mv w tipy & nápady Určené pre jednosmerné meracie prístroje...a/60 mv Vyhovujú predpisom a požiadavkám noriem DIN Bočníky do 25 A dodávané na izolovanom nosníku 4A 200A 250A 1000A Stromstärke Prúd A B C 4 A A A A A A A A A A A A A A A A A A F G H I MENOVITÝ PRÚD VxŠxH mm BM EAN DOSTUPNOSŤ STORE OBJ. ČÍSLO 15 A 135x30x MG A 135x30x MG A 135x30x MG A 135x30x MG A 135x30x MG A 135x30x MG A 135x30x MG A 135x30x MG A 145x30x MG A 145x30x MG A 145x30x MG A 145x30x MG A 145x30x MG A 165x60x MG A 165x60x MG

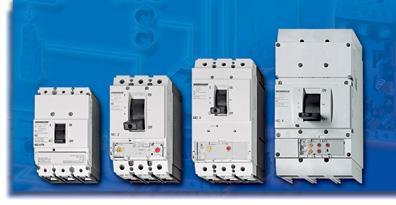

58 STÝKAČE, MOTOROVÉ SPÍNAČE TOP-TECHNIK w VÝKONOVÉ VYPÍNAČE MC KOMPAKTNÁ KONŠTRUKCIA V 4 VEĽKOSTIACH w podpäťové spúšte s 2 pomocnými kontaktmi s predstihom, typ MC1-XUHIVL w PODPÄŤOVÉ SPÚŠTE S ONESKORENÍM, TYP MC-UVU, MC-XUVL 564 w MECHANICKÉ BLOKOVANIE NA (DVERNÉ SPOJKY) OTOČNÉ PÁKY a TUNELOVÉ SVORKY PRE MC1 w VYPÍNACIE RELÉ FIR
