1 CYFROWY ANALIZATOR MOCY Do śledzenia jednofazowych i trójfazowych obwodów elektrycznych niskiego i wysokiego napięcia Volt kw Hz kwh średnie KVA Data Amp kva max. kva kvarh średnie kvar Czas cosϕ kvar max. kw THDF średnie KW Ma wbudowany zegar. Mierzy, wyświetla i przekazuje łączem RS485: - wartości skuteczne napięć fazowych i układu trójfazowego - wartości skuteczne prądów fazowych i układu trójfazowego - wartości współczynników mocy cosj każdej fazy i układu trójfazowego - wartości mocy czynnych, biernych i pozornych każdej fazy i układu trójfazowego - wartości średnie mocy czynnej, biernej i pozornej (za okres 10, 15, 20 lub 30min) - maksymalne wartości średnie mocy czynnej i pozornej (np: 15 minutowej) - wartości współczynników zniekształceń fazowych i częstotliwość - wartości energii czynnej i biernej z zaznaczeniem kierunku jej przepływu Pomiar dokonywany jest w układzie gwiazdy (4 przewody) lub trójkąta (3 przewody) przy pomocy wewnętrznych przekładników - w zakresie max. do 5A i 550V lub zewnętrznych - w zakresie max. do A, V. W wersji z łączem RS485 stosowany jest jako element systemu zdalnego monitorowania sieci energetycznej. Oprogramowanie VIPVIEW lub VIPLINK umożliwia zbieranie danych pomiarowych z max 247 takich elementów. VIP ENERGY 42 przyrządy w 1 Wersje z wyjściami do pomiaru energii kwh, kvarh i kvah oraz transmisji danych /montowany na szynie DIN TIME-NET / VIPENERGY ver. 01 /

2 VIP ENERGY Dla NIESYMETRYCZNYCH systemów TRÓJFAZOWYCH Pomiary systemów typu gwiazda (4 przewody) lub trójkąt (3 przewody) z wewnętrznymi przekładnikami do max. 5A, 550V lub z zewn. przekładnikami do max A, V WERSJA STANDARDOWA (analizator montowany na szynie DIN) - Mierzy i pokazuje V, A, W, cosϕ, Var, VA, Hz, kwh, kvarh, max.w, max.va, średnie kw, średnie kva, średnie kvar, wsp. szczytu (1/THDF), Datę, Czas; Zastępuje 42 przyrządy mając tyle połączeń i zajmując tyle miejsca co jeden. Wykonuje pomiary przy niskim lub wysokim napięciu (LV, HV), przy połączeniu w gwiazdę lub w trójkąt. kwh, kvarh Import / Eksport. Programowane przez użytkownika przekładniki prądu i napięcia. VIP ENERGY RPQS WYJŚCIA IMPULSOWE do monitoringu przemysłowego 2 wyjścia, których częstotliwość impulsów jest proporcjonalna do 2 wybranych wielkości: P (P+ lub P-), Q(Q+ indukcyjne lub Q- pojemnościowe), lub S (mocy czynnej, biernej, pozornej) wybieranej za pomocą klawiatury (P+ oznacza pobranie energii P- wysłanie) WYJŚCIE IMPULSOWE - kontrola obciążeń, monitoring przemysłowy. Dodatkowo, oprócz funkcji pomiarowych, przyrząd jest wyposażony w 2 wyjścia przekaźnikowe (280VAC rms 100mA) emitujące impulsy o częstotliwości proporcjonalnej do mierzonych mocy. Wyświetlane menu i przyciski wyboru pozwalają wybrać częstotliwość wyjściową: minimalna: 1 impuls = 1MWh (Mvarh) (MVAh) maksymalna: 999 impulsów = 1Wh (varh) (Vah) Można też wybrać co ma być na 2 wyjściach: Wybór RPQ (P+ lub P- z opcją COG4, Q+ lub Q-) powoduje generowanie impulsów proporcjonalnych do energii czynnej (P=W) i biernej (Q=var). Wybór RPS - impulsy proporcjonalne do energii czynnej (P=W) i pozornej (S=VA). Wybór RSQ (Q+ lub Q-) - impulsy proporcjonalne do energii pozornej (S=VA) i biernej (Q=var). VIP ENERGY Dla sieci monitorujących zużycie energii WYJŚCIE szeregowe RS485 W sieci można użyć do 247 przyrządów. Komputer PC z programami VIPVIEW lub VIPLINK może zdalnie kontrolować pomiary. Dwukierunkowe wyjście światłowodowe RS485 może być wykonane za pomocą zewn. konwertera PC485 OF-LINK.

3 NAJWYŻSZA EFEKTYWNOŚĆ PRZY NAJMNIEJSZEJ WIELKOŚCI 42 funkcje pomiarowe na 157.5mm szyny DIN (9 modułów DIN): - V jednofazowe i trójfazowe (rms), A jednofazowe i trójfazowe (rms), wsp. mocy cosϕ jednofazowy i trójfazowy, W jednofazowa i trójfazowa, var jednofazowa i trójfazowa, VA jedno i trójfazowa, Hz. - kwh, kvarh, pomiary energii. - import/export kwh, kvarh. - Pamięć maksymalnych wartości średnich (np. 15-to minutowych) mocy czynnej i pozornej (aktualizacja co 3min.) oraz wartości średnich mocy czynnej, biernej i pozornej. - Prawdziwy (True) Rms od 200mW (7.5V 23mA) do 999GW (999999V, A). - Pomiary systemu trójfazowego niesymetrycznego i zniekształconego. Wyświetlacz ciekłokrystaliczny z podświetleniem. Prosty i łatwy do instalacji i użytkowania. W pełni programowalny w terenie przy pomocy klawiatury. Sygnały wyjściowe: dostępne w dużej liczbie wersji i w różnych konfiguracjach, zależnie od wymaganych funkcji. POMIARY ENERGII KIEDY I JAK TYLKO CHCESZ GDZIE: Instalacja na każdym panelu. JAK: Pomiary dają pełen obraz gospodarowania energią elektryczną włączając w to zapamiętywanie maks. wartości średnich mocy. Wysoka dokładność (klasa 1 IEC1036). Napięcia wejściowe: Maksym. bezpośrednio 550V, lub przez przekładniki napięciowe: wartość strony pierwotnej programowalna od 1V do V; wtórna: 57.7, 63.5, 100, 115, 120, 173, 190, 200, 220Voltów, zależnie od konfiguracji. Prąd wejściowy: Bezpośrednio 5A, lub przez przekładniki prądowe CT/5 LUB CT/2.5, CT/2, CT/1. Pierwotna wartość ustawiana od 1 do A. Akceptuje 2 lub 3 przekładniki. Automatyczna zmiana skali. Średnia moc pozorna, liczona w czasie 10, 15, 20, lub 30 minut. Średnia moc czynna, liczona w czasie 10, 15, 20, lub 30 minut. Współczynnik szczytu prądu (1/THDF) >1 lub <1 dla sygnałów zniekształconych. =1 dla sygnałów sinusoidalnych. OPCJONALNA WERSJA DLA ELEKTROWNI PRZEPŁYWOWYCH COG4: pokazuje przepływ mocy. Rejestruje zarówno pobraną (+ve) jak i wysłaną (-ve) energię (Kwh, kvarh) jednocześnie na osobnych wyświetlaczach. C.VIPD3 Oprawa płyty czołowej do montażu panelowego

4

5

6 VIP ENERGY dorównuje lub przewyższa swoimi parametrami szeroką gamę urządzeń pomiarowych stacjonarnych lub do montażu panelowego. VIP ENERGY współpracuje z oprogramowaniem Elcontrol Energy s VIPLINK i VIPVIEW i systemem sieci RS485. Bazujące na oknach oprogramowanie łączy funkcjonalność z wysokiej jakości graficznym interfejsem użytkownika, a więc z łatwością obsługi. Protokół komunikacyjny JBUS/MODBUS bazujący na standarcie RS485 pozwala na pracę w pojedynczej sieci do 247 urządzeń. Pewna i bezpieczna praca jest zagwarantowana przez użycie izolowanych portów komunikacyjnych i galwanicznie izolowanych wejść napięciowych i prądowych, przy uwzględnieniu wymagań wszystkich odpowiednich standardów europejskich. Pozwala to sieci VIP ENERGY na pracę w skrajnie niesprzyjających warunkach środowiska, przy wysokim szumie elektromagnetycznym, przepięciach itp. REPEATER WZMACNIACZ SYGNAŁU REPEATER-485 jest dwukierunkowym, zasilanym z sieci 220V AC ±10% lub 110V AC ±10% wzmacniaczem sygnału podłączanym do sieci VIPNET jak to pokazuje rysunek: Odpowiednio do różnych typów systemów, REPEATER-485 może być używany w różnych konfiguracjach sieci, jak np. typ liniowy lub drzewiasty. ZEWNĘTRZNE PODŁĄCZENIA I USTAWIENIA OPCJI RS485 VIP ENERGY może być podłączony do PC za pomocą pojedynczej pary przewodów o maksymalnej długości do 1200m. Inne przyrządy mogą być włączane do tej samej linii (VIP ENERGY-485 lub wzmacniacz sygnału REPEATER- 485) w ilości do 31 sztuk. Kolejne grupy 32 urządzeń muszą być przyłączane za pomocą wzmacniacza sygnału REPEATER-485 aż do osiągnięcia 247 urządzeń VIP ENERGY-485. Każde urządzenie VIP ENERGY-485 jest rozpoznawane za pomocą swojego własnego adresu, który może być ustawiany przez użytkownika za pomocą klawiatury. Podłączenie przewodów do przyrządu jest dokonywane przez złącza znajdujące się w polu opcji (obok złącza zasilania sieciowego). SPECYFIKACJA PROTOKOŁU VIP ENERGY-485 Protokół programu komunikacyjnego jest kompatybilny ze standardem JBUS/MODBUS o szybkości transmisji 9600 i 1200 bodów (7 bitów danych, 1 lub 2 bity stopu, bit parzystości programowalny za pomocą klawiatury) z urządzeniem nadzorującym PC-485-BOARD (karta komputera PC)lub PC-485-BOX (zewnętrzny konwerter) i maksymalnie do 247 urządzeń VIP ENERGY

7 KONWERTERY PC 485 OF-LINK I VIP 485 OF-LINK Zasilane z sieci 220V AC ±10% lub 110V AC ±10% interfejsy RS485: VIP 485 OF-LINK i PC 485 OF-LINK, skrętka dwóch przewodów elektrycznych i 2 światłowody (TX i RX) tworzą sieć z rysunku powyżej. Połączenie może być dokonywane do 70m dla plastikowych włókien światłowodowych i do 500m dla włókien szklanych

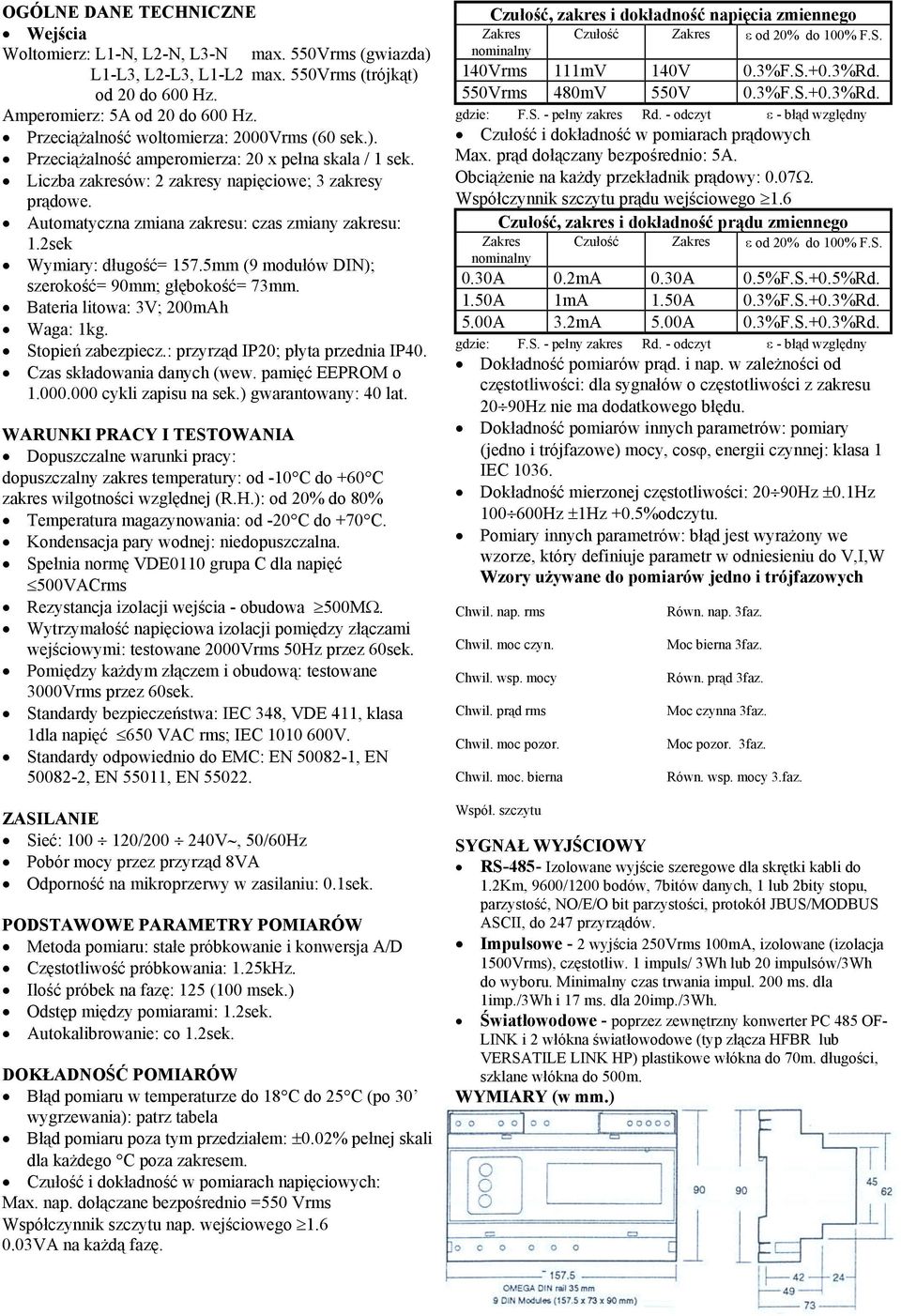

8 OGÓLNE DANE TECHNICZNE Wejścia Woltomierz: L1-N, L2-N, L3-N max. 550Vrms (gwiazda) L1-L3, L2-L3, L1-L2 max. 550Vrms (trójkąt) od 20 do 600 Hz. Amperomierz: 5A od 20 do 600 Hz. Przeciążalność woltomierza: 2000Vrms (60 sek.). Przeciążalność amperomierza: 20 x pełna skala / 1 sek. Liczba zakresów: 2 zakresy napięciowe; 3 zakresy prądowe. Automatyczna zmiana zakresu: czas zmiany zakresu: 1.2sek Wymiary: długość= 157.5mm (9 modułów DIN); szerokość= 90mm; głębokość= 73mm. Bateria litowa: 3V; 200mAh Waga: 1kg. Stopień zabezpiecz.: przyrząd IP20; płyta przednia IP40. Czas składowania danych (wew. pamięć EEPROM o cykli zapisu na sek.) gwarantowany: 40 lat. WARUNKI PRACY I TESTOWANIA Dopuszczalne warunki pracy: dopuszczalny zakres temperatury: od -10 C do +60 C zakres wilgotności względnej (R.H.): od 20% do 80% Temperatura magazynowania: od -20 C do +70 C. Kondensacja pary wodnej: niedopuszczalna. Spełnia normę VDE0110 grupa C dla napięć 500VACrms Rezystancja izolacji wejścia - obudowa 500MΩ. Wytrzymałość napięciowa izolacji pomiędzy złączami wejściowymi: testowane 2000Vrms 50Hz przez 60sek. Pomiędzy każdym złączem i obudową: testowane 3000Vrms przez 60sek. Standardy bezpieczeństwa: IEC 348, VDE 411, klasa 1dla napięć 650 VAC rms; IEC V. Standardy odpowiednio do EMC: EN , EN , EN 55011, EN ZASILANIE Sieć: / V, 50/60Hz Pobór mocy przez przyrząd 8VA Odporność na mikroprzerwy w zasilaniu: 0.1sek. PODSTAWOWE PARAMETRY POMIARÓW Metoda pomiaru: stałe próbkowanie i konwersja A/D Częstotliwość próbkowania: 1.25kHz. Ilość próbek na fazę: 125 (100 msek.) Odstęp między pomiarami: 1.2sek. Autokalibrowanie: co 1.2sek. DOKŁADNOŚĆ POMIARÓW Błąd pomiaru w temperaturze do 18 C do 25 C (po 30 wygrzewania): patrz tabela Błąd pomiaru poza tym przedziałem: ±0.02% pełnej skali dla każdego C poza zakresem. Czułość i dokładność w pomiarach napięciowych: Max. nap. dołączane bezpośrednio =550 Vrms Współczynnik szczytu nap. wejściowego VA na każdą fazę. Czułość, zakres i dokładność napięcia zmiennego Zakres nominalny Czułość Zakres ε od 20% do 100% F.S. 140Vrms 111mV 140V 0.3%F.S.+0.3%Rd. 550Vrms 480mV 550V 0.3%F.S.+0.3%Rd. gdzie: F.S. - pełny zakres Rd. - odczyt ε - błąd względny Czułość i dokładność w pomiarach prądowych Max. prąd dołączany bezpośrednio: 5A. Obciążenie na każdy przekładnik prądowy: 0.07Ω. Współczynnik szczytu prądu wejściowego 1.6 Czułość, zakres i dokładność prądu zmiennego Zakres nominalny Czułość Zakres ε od 20% do 100% F.S. 0.30A 0.2mA 0.30A 0.5%F.S.+0.5%Rd. 1.50A 1mA 1.50A 0.3%F.S.+0.3%Rd. 5.00A 3.2mA 5.00A 0.3%F.S.+0.3%Rd. gdzie: F.S. - pełny zakres Rd. - odczyt ε - błąd względny Dokładność pomiarów prąd. i nap. w zależności od częstotliwości: dla sygnałów o częstotliwości z zakresu 20 90Hz nie ma dodatkowego błędu. Dokładność pomiarów innych parametrów: pomiary (jedno i trójfazowe) mocy, cosϕ, energii czynnej: klasa 1 IEC Dokładność mierzonej częstotliwości: 20 90Hz ±0.1Hz Hz ±1Hz +0.5%odczytu. Pomiary innych parametrów: błąd jest wyrażony we wzorze, który definiuje parametr w odniesieniu do V,I,W Wzory używane do pomiarów jedno i trójfazowych Chwil. nap. rms Chwil. moc czyn. Chwil. wsp. mocy Chwil. prąd rms Chwil. moc pozor. Chwil. moc. bierna Współ. szczytu Równ. nap. 3faz. Moc bierna 3faz. Równ. prąd 3faz. Moc czynna 3faz. Moc pozor. 3faz. Równ. wsp. mocy 3.faz. SYGNAŁ WYJŚCIOWY RS-485- Izolowane wyjście szeregowe dla skrętki kabli do 1.2Km, 9600/1200 bodów, 7bitów danych, 1 lub 2bity stopu, parzystość, NO/E/O bit parzystości, protokół JBUS/MODBUS ASCII, do 247 przyrządów. Impulsowe - 2 wyjścia 250Vrms 100mA, izolowane (izolacja 1500Vrms), częstotliw. 1 impuls/ 3Wh lub 20 impulsów/3wh do wyboru. Minimalny czas trwania impul. 200 ms. dla 1imp./3Wh i 17 ms. dla 20imp./3Wh. Światłowodowe - poprzez zewnętrzny konwerter PC 485 OF- LINK i 2 włókna światłowodowe (typ złącza HFBR lub VERSATILE LINK HP) plastikowe włókna do 70m. długości, szklane włókna do 500m. WYMIARY (w mm.)
