INSTRUKCJA OBSŁUGI 3-FAZOWY LICZNIK ENERGII ELEKTRYCZNEJ BL03A-MID

Transkrypt

1 DANE OGÓLNE INSTRUKCJA OBSŁUGI 3-FAZOWY LICZNIK ENERGII ELEKTRYCZNEJ BL03A-MID BM030L jest to 3-fazowy, 4-przewodowy elektroniczny licznik energii elektrycznej. Zaprojektowany, wyprodukowany i testowany zgodnie z międzynarodowymi normami, z uwzględnienie, normy EN /3 oraz z MID. W porównaniu z tradycyjnym licznikiem energii licznik BL03A-MID jest dokładniejszy, lżejszy i mniejszy. Umożliwia realizować zaawansowanych technicznych projektów sterowania inteligentnymi budynkami. Zwarta konstrukcja zawiera wyjście impulsowe umożliwiające przesłanie informacji o aktualnym zużyciu energii w postaci cyfrowej. Może być montowana w: Warunkach środowiska mechanicznego o klasie M1 - klasa ma zastosowanie do przyrządów użytkowanych w miejscach narażonych na wibracje i wstrząsy o niskim poziome Warunkach środowiska elektromagnetycznego o klasie E2 - sa ma zastosowanie do przyrządów użytkowanych w miejscach narażonych na zaburzenia elektromagnetyczne odpowiadające zaburzeniom, które mogą występować w pozostałych zabudowaniach przemysłowych Zgodnie z dyrektywą 2014/32/UE DANE TECHNICZNE: Napięcie zasilania: 3x230V /400V Natężenie prądu:0,25-5(80)a Dokładność: B Norma: EN /3 Częstotliwość pracy: 50Hz Ilość impulsów/1kwh: 1000imp/kWh, Wyświetlacz:LCD 5+2 ( ,99) Prąd rozruchowy:0.004ib Temperatura pracy: -20~+70ºC Wilgotność: 85% Wymiary: 100x76x65 [mm] wys./szer/gł/- Rys.4 MONTAŻ I PODŁĄCZENIE LICZNIKA ENERGII Rys. 1 Schemat podłączenia Montaż na szynie TH35 PL Przyciski: Licznik posiada dwa przyciski służące do przewijania zawartości na wyświetlaczu. Można również ustawić automatyczne wyświetlanie treści za pośrednictwem podczerwieni Rys. 2 Opis Panelu licznika Rys. 3 Opis Panelu wyświetlacza -Wskazanie taryfy; - wskaźnik, może wyświetlać T1 /T2/T3/T4, L1/ L2/L3. - częstotliwość - wskaźnik jednostki: kw, kwh, kvarh, V, A, kva Rys. 4 Wymiarowanie

2 Stron a Opis wkazań wyświetlacza Zawartość Jednostka Ciąg znaków Format 1 DATA XX-XX-XX 2 CZAS XX:XX:XX 3 Energia czynna całkowita kwh T1 Energia czynna kwh T T2 Energia czynna kwh T T3 Energia czynna kwh T T4 Energia czynna kwh T Energia bierna całkowita kvarh T1 Energia bierna kvarh T T2 Energia bierna kvarh T T3 Energia bierna kvarh T T4 Energia bierna kvarh T Napięcie fazy L1 V L Napięcie fazy L2 V L Napięcie fazy L3 V L Prąd fazy L1 A L Prąd fazy L2 A L Prąd fazy L2 A L Moc czynna całkowita kw Moc czynna fazy L1 kw L Moc czynna fazy L2 kw L Moc czynna fazy L3 kw L Moc pozorna całkowita kva Moc pozorna fazy L1 kva L Moc pozorna fazy L2 kva L Moc pozorna fazy L3 kva L Całkowity COS L1 COS L L2 COS L L3 COS L Częstotliwość Hz T1 Demand kw T T2 Demand kw T T3 Demand kw T T4 Demand kw T Reset wskazania energy czynnej kwh Zeruje wskazania licznika Combinatorial active status word S Czas cyklu 1-30s Lcd-t Wyjście impulsowe S Tryb pomiaru COdE Nr seryjny licznika IR address MODBUS ID Address is 0x10 shows MODBUS Baudrate 485 Baudrate bd 9600 Id Wersja oprogramowania V 1.00 TRANSPORT I SKŁADOWANIE Podczas transportu urządzenie musi znajdować się w fabrycznym opakowaniu. Nie można narażać urządzenia na wibracje i uderzenia, które mogą go uszkodzić. Temperatura w miejscu składowania lub podczas transportu musi zawierać się w przedziale -25~70 C przy wilgotności względnej 85%. Należy zwrócić uwagę aby w otaczająca atmosfera nie zawierała pleśni albo gazów niebezpiecznych dla urządzenia.

3 BEZPIECZEŃSTWO Instalacji urządzenia powinien dokonać wykwalifikowany elektryk! Urządzenie zostało skonstruowane i testowane zgodnie z normami EN /3. W celu zapewnienia poprawnego działania, użytkownik powinien stosować się do zaleceń instrukcji obsługi. Pod żadnym pozorem nie należy rozbierać urządzenia, gdyż znajdujące się wewnątrz kondensatory mogą być naładowane. Bezpieczne użytkowanie jest niemożliwe, gdy: - urządzenie jest uszkodzone mechanicznie. - urządzenie było długo składowane w warunkach niezgodnych z podanymi przez producenta. - urządzenie zostało wewnętrznie uszkodzone podczas transportu np. poprzez wstrząsy lub wibracje. Opis symboli:! Przeczytaj uważnie instrukcję Drugi stopień ochrony sieć cztero-przewodowa/3 fazowa UWAGA: Gdy licznik jest podłączony, pokrywa przykrywająca złącza powinna być założona.! PL: Wyprodukowano po 13 sierpnia 2005 Nie wyrzucać zużytych urządzeń elektrycznych i elektronicznych razem z odpadami komunalnymi, ze względu na obecność w sprzęcie niebezpiecznych dla środowiska substancji. Urządzenia te należy przekazać do punktu zbiórki w celu poddania recyklingowi. Informacja o punktach zbiórki dostępna jest u władz lokalnych jak i w siedzibie producenta. INSTRUCTION STATIC THREE-PHASE MODULAR WATT-HOUR METER BL03A-MID Summary EN BL03A-MID type three-phase four-wire electronic watt-hour meter is adopted special large scale integrated circuit and international advanced technology, designed particularly, made with fine crafts. It can measure the consumption of active/reactive energy. This meter has many advantages, such as good reliability, small volume, light weight and easy installation. The meter is intended to be installed in a Mechanical Environment M1, with Shock and Vibrations of low significance, as per 2014/32/EU Directive. The meter is intended to be installed in Electromagnetic Environment E2, as per 2014/32/EU Directive. Measurement function It has three phase active/reactive energy and positive and negative measurement, four tariff(optional). It can be settled 3 measurement modes according to the synthesis code. Maximum demand calculation. Holiday Tariff and Weekend Tariff Setting(optional). Communication It supports IR(near infrared IR communication only Display It can display the total energy, tariff energy, three phase voltage, three phase current, total/three phase power, total/three phase apparent power, total/three phase power factor, frequency, pulse output, communication address, and so on(details please see the display instruction). Button The meter has two buttons, it can be displayed all the contents by pressing the buttons. Meanwhile, by pressing the buttons, the meter can be set LCD scroll display time. It can be set the automatic display contents through IR. Technical Parameters Voltage: 3*230/400V Current: 0,25-5(50)A, Accuracy class: B Standard: EN /3 Frequency: 50Hz Impulse constant: 1000imp/kWh, 1000imp/kVarh Display: LCD 5+2 ( ,99) Starting current: 0.004Ib Temperature range: -20~70 (Non Condensing) Average humidity value of year: 85% Dimensions: 100x76x65 [mm] Fig. 4 Installation and connection of the meter Fig. 1 Connection Diagram 35mm standard Din-Rail(TH35) Parameters show on the LCD screen: : Present tariff indication : content indicate, it can be shown T1 /T2/T3/T4, L1/ L2/L3 : frequency display : kwh unit display, it can show kw, kwh, kvarh, V, A and kva Fig. 2 Description Press the page button, and it will shift to another main page.

4 Fig. 3 LCD display content Fig. 4 Dimensions LCD Display Content Page Content Unit LCD sign Format 1 DATE XX-XX-XX 2 TIME XX:XX:XX 3 Total Active Energy kwh T1 Active Energy kwh T T2 Active Energy kwh T T3 Active Energy kwh T T4 Active Energy kwh T Total Reactive Energy kvarh T1 Total Reactive Energy kvarh T T2 Total Reactive Energy kvarh T T3 Total Reactive Energy kvarh T T4 Total Reactive Energy kvarh T L1 voltage V L L2 voltage V L L3 voltage V L L1 current A L L2 current A L L3 current A L Total active power kw L1 active power kw L L2 active power kw L L3 active power kw L Total Apparent Power kva L1 Apparent Power kva L L2 Apparent Power kva L L3 Apparent Power kva L Total COS L1COS L L2COS L L3COS L

5 31 Frequency Hz T1 Demand kw T T2 Demand kw T T3 Demand kw T T4 Demand kw T Resettable Active Energy kwh Start measurement after function open, which can be reset Combinatorial active status word S Cycle time 1-30s Lcd-t Impulse Output S Measuring Mode COdE IR address/meter serial number IR address MODBUS ID Address is 0x10 shows 016 Id MODBUS Baudrate 485 Baudrate bd Software Version V 1.00 Installation instructions Installation staff should be experienced electrician or specialized person, and should ensure that they have read this user guide. During installation, if it comes across severe strike or falling, which causes obvious damage trace, don t install it or turn it on. Please contact us in time. Before leaving our factory, all the meters have been checked out and lead sealed, they can be installed directly. Meters should be installed indoors or outdoors cabinet. The wall which is installed should be firm and fireproof, besides, no corrosive gas in the air. Meters should be installed according to the wiring diagram on terminal box. When inserting, using copper wire or copper connector will be better. Installation instruction details Safe carrying capacity of rubber or plastic insulated wire(1) specification(mm) Przekrój nominal cross section (mm2) Safe carrying capacity(a) BX BLX BV BLV 1* * * * * * * * * * * * Note:BX(BLX)copper(aluminum)core rubber insulated wire or BV(BLV)copper(aluminum)core PVC plastic insulated wire, widely used in 500V or less than 500V AC and DC power distribution system. The temperature for the data listed in the above table is 35 the safe carrying capacity value for the wire on single coved.

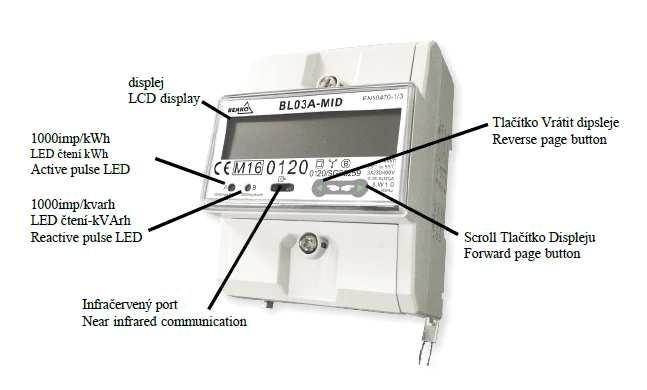

6 MANUÁL 3-fázový elektroměr BL03A-MID Obecné informace BM030L je 3-fázový, čtyř drátovy elektronický elektroměr. Navržen, vyroben a testován v souladu s mezinárodními normami, se zahrnutím standardy EN / 3 a MID. Ve srovnání s tradičním elektroměrem BL03A-MID je přesnější, lehčí a menší. To umožňuje realizovat pokročilé projekty technického Controly "inteligentních" budov. Kompaktní konstrukce zahrnuje pulzní výstup, co umožňuje zasílání informací o aktuální spotřebě energie v digitální podobě. Může být namontován v: Podmínky třídy mechanického prostředí "M1" - třída se vztahuje na přístroje používané v prostorách vystavenych na vibrace a otřesy o nízkéj hladine. V souladu se směrnicí 2014/32 / EU Podmínky třídy elektromagnetického prostředí "E2" - jsou použitelné na přístroje používané v místech vystavených působení elektromagnetického rušení odpovídajících poruch, které mohou nastat v jiných průmyslových objektech. V souladu se směrnicí 2014/32 / EU Technicke udaje: Napájení: 3x230V /400V Intenzita proudu:0,25-5(80)a Přesnost: B Norma: EN /3 Pracovní frekvence: 50Hz Počet impulzů /1kWh: 1000imp/kWh, Displej:LCD 5+2 ( ,99) Startovací proud:0.004ib Provozní teplota: -20~+70ºC Vlhkost: 85% Rozměry: 100x76x65 [mm] - Obrazek 4.. Instalace a připojení elektroměru Obrazek 1 Schéma zapojení Montáž na lišteth35 Tlačítka: Měřič má dvě tlačítka pro rolování displeje. Můžete také nastavit automatické zobrazování obsahu přes infračervený port. Obrazek. 2. Popis panelu elektromeru Obrazek 3. Popis panelu elektromeru - Indikace tarify; - Indikátor může zobrazovat T1 /T2/T3/T4, L1/ L2/L3. - frekvence - zobrazovací jednotka: kw, kwh, kvarh, V, A, kva Obrazek 4. Vnější rozměry

7 Stran a Popis indikaci displeju Obsah Jednotka Řetězec na displeji Format 1 DATUM XX-XX-XX 2 CZAS XX:XX:XX 3 Celkový počet aktivne energie kwh T1 Aktivna energie kwh T T2 Energia czynna kwh T T3 Aktivna energie kwh T T4 Aktivna energie kwh T Pasivní energie celkem celkem kvarh T1 Pasivní energie kvarh T T2 Pasivní energie kvarh T T3 Pasivní energie kvarh T T4 Pasivní energie kvarh T Fázové napětí L1 V L Fázové napětí L2 V L Fázové napětí L3 V L Proud fáze L1 A L Proud fáze L2 A L Proud fáze L2 A L Celkový činný výkon kw Výkon činný fáze L1 kw L Výkon činný fáze L2 kw L Výkon činný fáze L3 kw L Výkon zdánlivý celkem kva Výkon zdánlivý fáze L1 kva L Výkon zdánlivý fáze L2 kva L Výkon zdánlivý fáze L3 kva L Celkovy COS L1 COS L L2 COS L L3 COS L Frekvence Hz T1 Demand kw T T2 Demand kw T T3 Demand kw T T4 Demand kw T Reset indikace činné energie kwh Vynuluje odečet elektromeru Combinatorial active status word S Doba cyklu 1-30s Lcd-t Pulzní výstup S Režim měření COdE Výrobní číslo elektromeru IR address MODBUS ID Address is 0x10 shows 016 Id MODBUS Baudrate 485 Baudrate bd Verze softwaru V 1.00 DOPRAVA A SKLADOVÁNÍ Během přepravy, musí být přístroj v výrobynym obalu. Nemůžete vystavit přístroj vibracím a nárazům, které ji mohou poškodit. Teplota skladování nebo během přepravy, musí být v rozmezí -25 ~ 70 C při

8 85% relativní vlhkosti vzduchu. Je třeba poznamenat, že v okolní atmosféře neobsahuje plísní a plyny nebezpečné pro zařízení. BEZPEČNOST Instalace by měla být provedena pouze kvalifikovaným elektrikářem! Přístroj byl zkonstruován a testován v souladu s EN / 3. V zájmu zajištění řádného fungování, uživatel by měl dodržovat návod k obsluze ktery je v obalu. Za žádných okolnostín nemuzete rozebírat přístroj, protože kondenzátory uvnitř mohou být účtovány energii Bezpečné použití je nemožné, když: - zařízení je mechanicky poškozene. - Zařízení bylo dlouho skladováne za podmínek, které nejsou uvedeny výrobcem. - přístroj byl vnitřně poškozen během přepravy, např. přes otřesy a vibrace. Popis symbolů:! Pozorně si přečtěte manual Druhá úroveň ochrany Síť čtyřvodič / 3-fázový POZNÁMKA: Když elektromer je připojeny, viko pokrývající konektor by mělo založene. CZ: Vyrobené po 13. srpna 2005 Nevyhazujte použite elektricke a elektronicke zařízení spolu s domovním odpadem, vzhledem k přítomnosti v hardwaru ekologicky nebezpečných látek. Tato zařízení musí být předloženy do sběrného místa k recyklaci. Informace o sběrných míst je k dispozici od místních úřadů a výrobcu.
