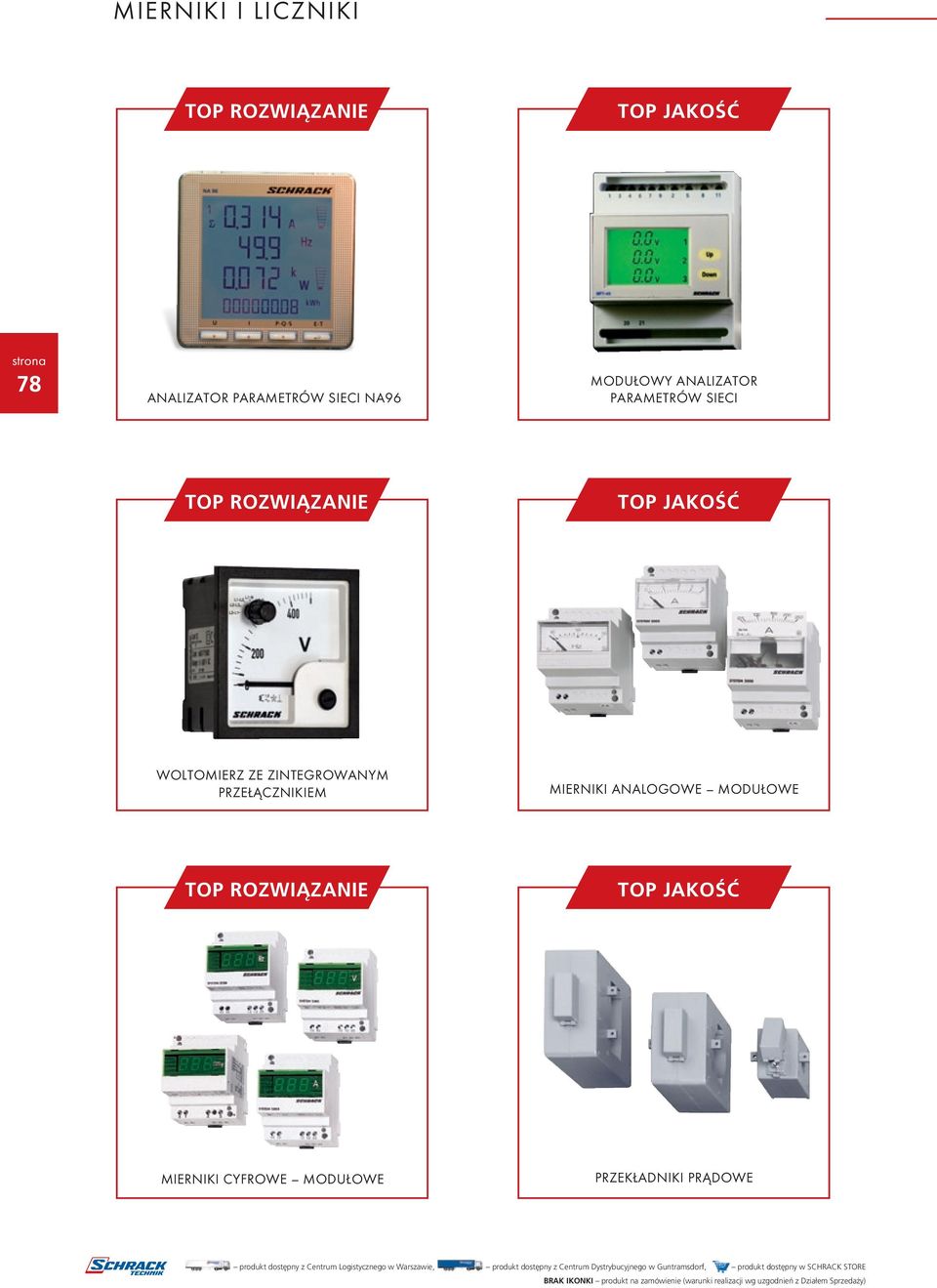

1 MIERNIKI I LICZNIKI TOP ROZWIĄZANIE TOP JAKOŚĆ 78 ANALIZATOR PARAMETRÓW SIECI NA96 MODUŁOWY ANALIZATOR PARAMETRÓW SIECI TOP ROZWIĄZANIE TOP JAKOŚĆ WOLTOMIERZ ZE ZINTEGROWANYM PRZEŁĄCZNIKIEM MIERNIKI ANALOGOWE MODUŁOWE TOP ROZWIĄZANIE TOP JAKOŚĆ MIERNIKI CYFROWE MODUŁOWE PRZEKŁADNIKI PRĄDOWE

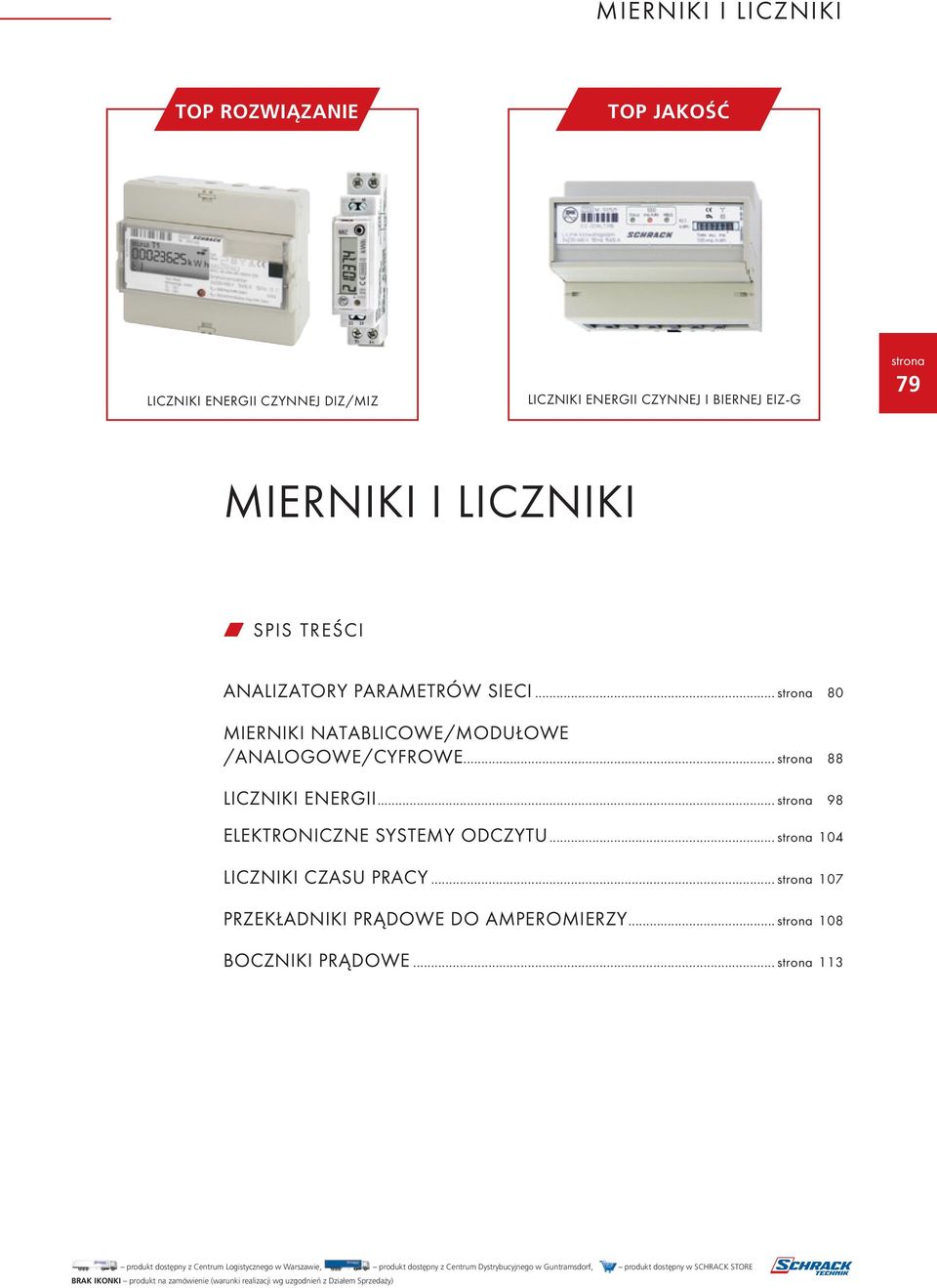

2 MIERNIKI I LICZNIKI TOP ROZWIĄZANIE TOP JAKOŚĆ LICZNIKI ENERGII CZYNNEJ DIZ/MIZ LICZNIKI ENERGII CZYNNEJ I BIERNEJ EIZ-G MIERNIKI I LICZNIKI w SPIS TREŚCI ANALIZATORY PARAMETRÓW SIECI MIERNIKI NATABLICOWE/MODUŁOWE /ANALOGOWE/CYFROWE LICZNIKI ENERGII ELEKTRONICZNE SYSTEMY ODCZYTU LICZNIKI CZASU PRACY PRZEKŁADNIKI PRĄDOWE DO AMPEROMIERZY BOCZNIKI PRĄDOWE

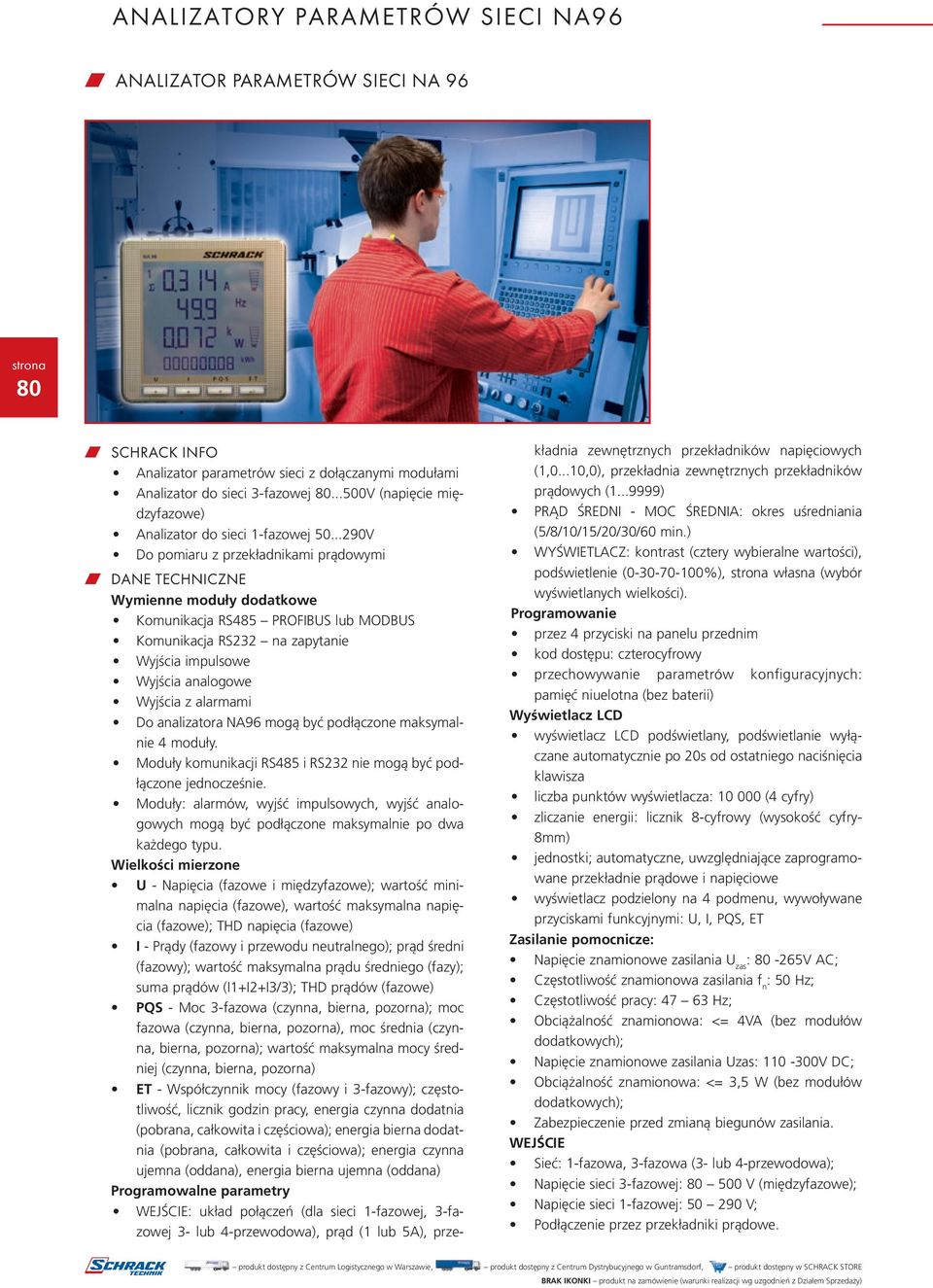

3 ANALIZATORY PARAMETRÓW SIECI NA96 w Analizator parametrów sieci NA Analizator parametrów sieci z dołączanymi modułami Analizator do sieci 3-fazowej V (napięcie międzyfazowe) Analizator do sieci 1-fazowej V Do pomiaru z przekładnikami prądowymi w DANE TECHNICZNE Wymienne moduły dodatkowe Komunikacja RS485 PROFIBUS lub MODBUS Komunikacja RS232 na zapytanie Wyjścia impulsowe Wyjścia analogowe Wyjścia z alarmami Do analizatora NA96 mogą być podłączone maksymalnie 4 moduły. Moduły komunikacji RS485 i RS232 nie mogą być podłączone jednocześnie. Moduły: alarmów, wyjść impulsowych, wyjść analogowych mogą być podłączone maksymalnie po dwa każdego typu. Wielkości mierzone U - Napięcia (fazowe i międzyfazowe); wartość minimalna napięcia (fazowe), wartość maksymalna napięcia (fazowe); THD napięcia (fazowe) I - Prądy (fazowy i przewodu neutralnego); prąd średni (fazowy); wartość maksymalna prądu średniego (fazy); suma prądów (I1+I2+I3/3); THD prądów (fazowe) PQS - Moc 3-fazowa (czynna, bierna, pozorna); moc fazowa (czynna, bierna, pozorna), moc średnia (czynna, bierna, pozorna); wartość maksymalna mocy średniej (czynna, bierna, pozorna) ET - Współczynnik mocy (fazowy i 3-fazowy); częstotliwość, licznik godzin pracy, energia czynna dodatnia (pobrana, całkowita i częściowa); energia bierna dodatnia (pobrana, całkowita i częściowa); energia czynna ujemna (oddana), energia bierna ujemna (oddana) Programowalne parametry WEJŚCIE: układ połączeń (dla sieci 1-fazowej, 3-fazowej 3- lub 4-przewodowa), prąd (1 lub 5A), przekładnia zewnętrznych przekładników napięciowych (1,0...10,0), przekładnia zewnętrznych przekładników prądowych ( ) PRĄD ŚREDNI - MOC ŚREDNIA: okres uśredniania (5/8/10/15/20/30/60 min.) WYŚWIETLACZ: kontrast (cztery wybieralne wartości), podświetlenie ( %), własna (wybór wyświetlanych wielkości). Programowanie przez 4 przyciski na panelu przednim kod dostępu: czterocyfrowy przechowywanie parametrów konfiguracyjnych: pamięć niuelotna (bez baterii) Wyświetlacz LCD wyświetlacz LCD podświetlany, podświetlanie wyłączane automatycznie po 20s od ostatniego naciśnięcia klawisza liczba punktów wyświetlacza: (4 cyfry) zliczanie energii: licznik 8-cyfrowy (wysokość cyfry- 8mm) jednostki; automatyczne, uwzględniające zaprogramowane przekładnie prądowe i napięciowe wyświetlacz podzielony na 4 podmenu, wywoływane przyciskami funkcyjnymi: U, I, PQS, ET Zasilanie pomocnicze: Napięcie znamionowe zasilania U zas : V AC; Częstotliwość znamionowa zasilania f n : 50 Hz; Częstotliwość pracy: Hz; Obciążalność znamionowa: <= 4VA (bez modułów dodatkowych); Napięcie znamionowe zasilania Uzas: V DC; Obciążalność znamionowa: <= 3,5 W (bez modułów dodatkowych); Zabezpieczenie przed zmianą biegunów zasilania. WEJŚCIE Sieć: 1-fazowa, 3-fazowa (3- lub 4-przewodowa); Napięcie sieci 3-fazowej: V (międzyfazowe); Napięcie sieci 1-fazowej: V; Podłączenie przez przekładniki prądowe.

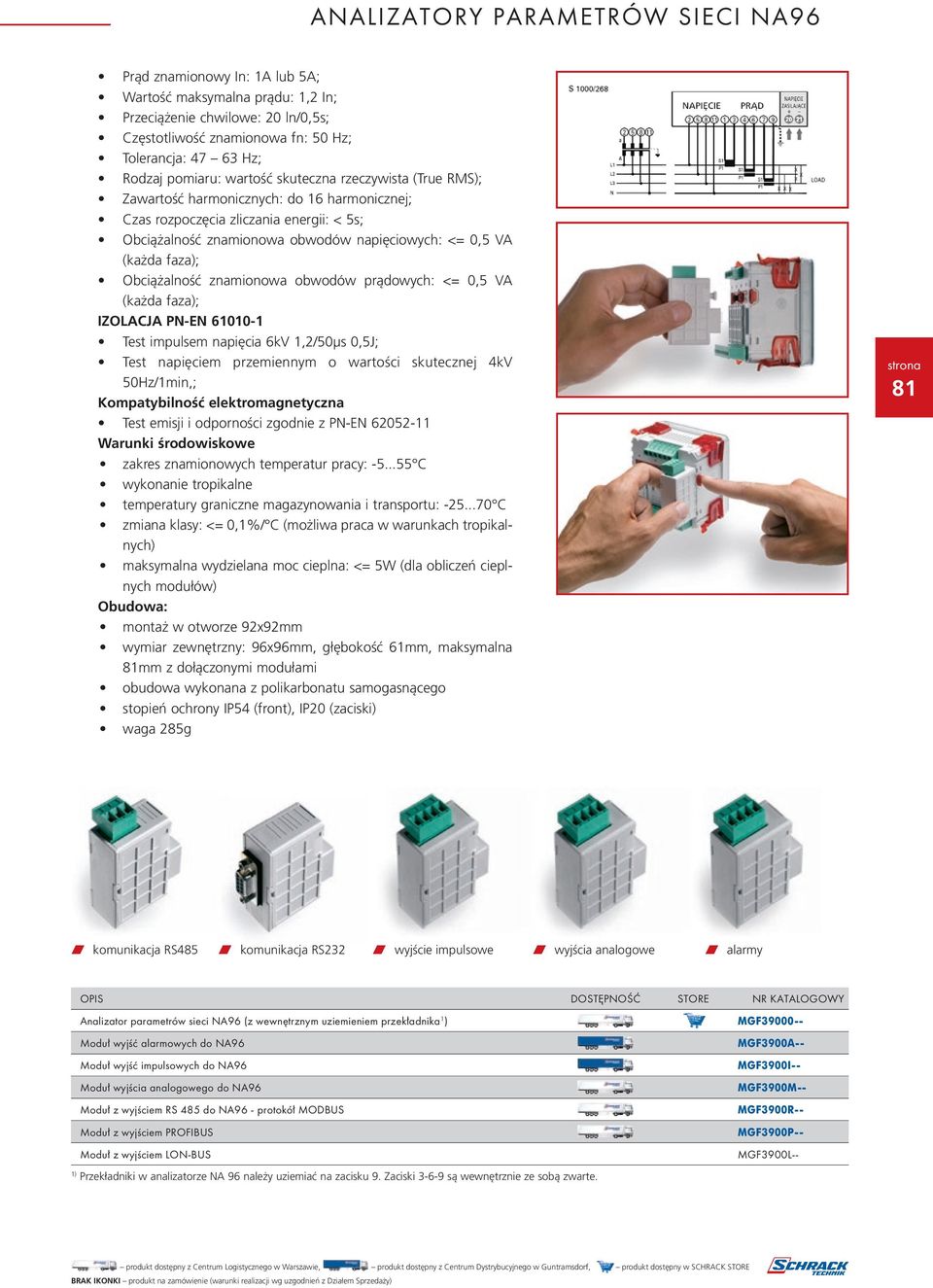

4 ANALIZATORY PARAMETRÓW SIECI NA96 Prąd znamionowy In: 1A lub 5A; Wartość maksymalna prądu: 1,2 In; Przeciążenie chwilowe: 20 ln/0,5s; Częstotliwość znamionowa fn: 50 Hz; Tolerancja: Hz; Rodzaj pomiaru: wartość skuteczna rzeczywista (True RMS); Zawartość harmonicznych: do 16 harmonicznej; Czas rozpoczęcia zliczania energii: < 5s; Obciążalność znamionowa obwodów napięciowych: <= 0,5 VA (każda faza); Obciążalność znamionowa obwodów prądowych: <= 0,5 VA (każda faza); IZOLACJA PN-EN Test impulsem napięcia 6kV 1,2/50μs 0,5J; Test napięciem przemiennym o wartości skutecznej 4kV 50Hz/1min,; Kompatybilność elektromagnetyczna Test emisji i odporności zgodnie z PN-EN Warunki środowiskowe zakres znamionowych temperatur pracy: C wykonanie tropikalne temperatury graniczne magazynowania i transportu: C zmiana klasy: <= 0,1%/ C (możliwa praca w warunkach tropikalnych) maksymalna wydzielana moc cieplna: <= 5W (dla obliczeń cieplnych modułów) Obudowa: montaż w otworze 92x92mm wymiar zewnętrzny: 96x96mm, głębokość 61mm, maksymalna 81mm z dołączonymi modułami obudowa wykonana z polikarbonatu samogasnącego stopień ochrony IP54 (front), IP20 (zaciski) waga 285g w komunikacja RS485 w komunikacja RS232 w wyjście impulsowe w wyjścia analogowe w alarmy OPIS DOSTĘPNOŚĆ STORE NR KATALOGOWY Analizator parametrów sieci NA96 (z wewnętrznym uziemieniem przekładnika 1 ) Moduł wyjść alarmowych do NA96 Moduł wyjść impulsowych do NA96 Moduł wyjścia analogowego do NA96 Moduł z wyjściem RS 485 do NA96 - protokół MODBUS Moduł z wyjściem PROFIBUS Moduł z wyjściem LON-BUS 1) Przekładniki w analizatorze NA 96 należy uziemiać na zacisku 9. Zaciski są wewnętrznie ze sobą zwarte. MGF MGF3900A-- MGF3900I-- MGF3900M-- MGF3900R-- MGF3900P-- MGF3900L--

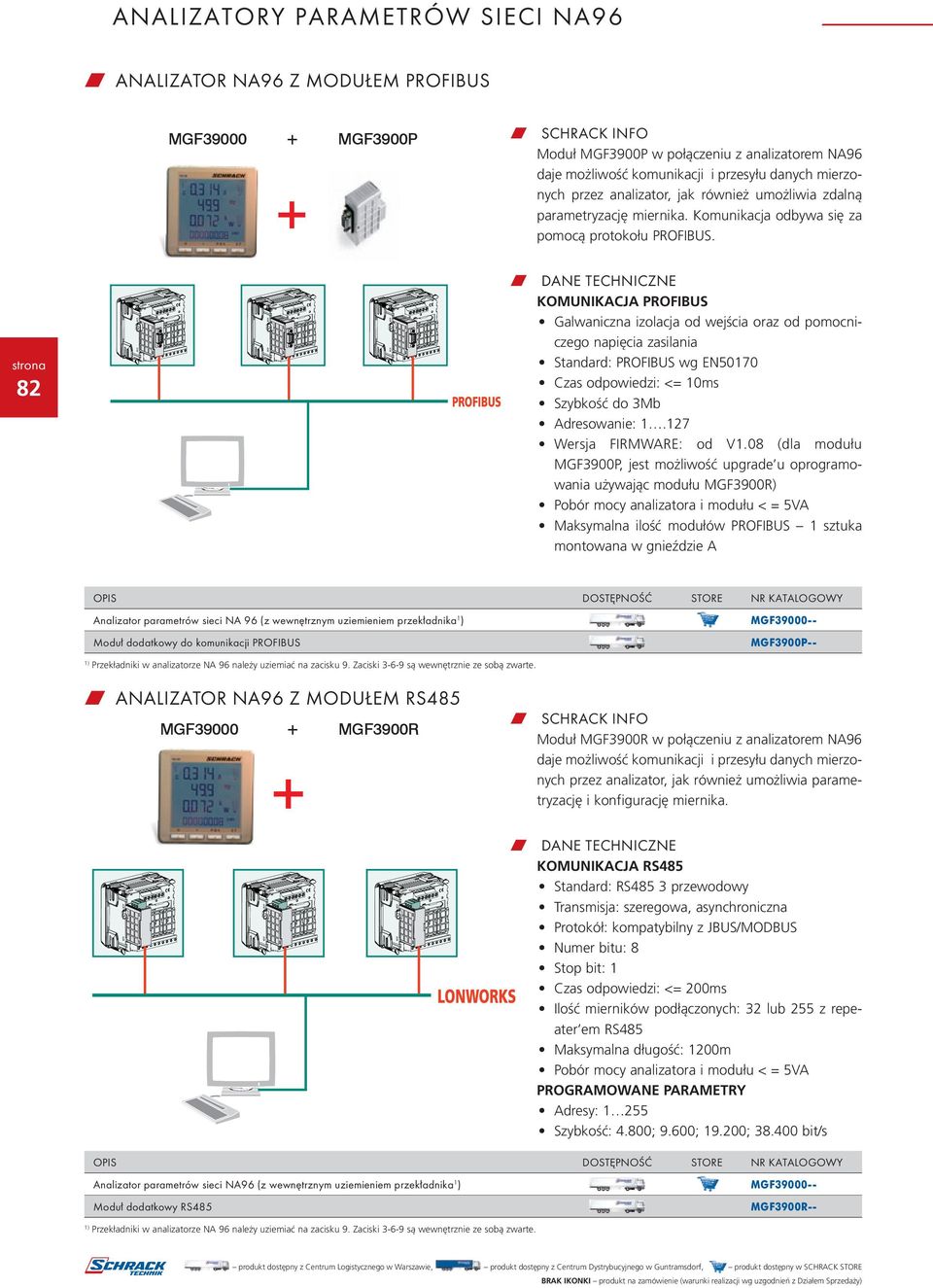

5 ANALIZATORY PARAMETRÓW SIECI NA96 w ANALIZATOR NA96 Z MODUŁEM PROFIBUS MGF MGF3900P Moduł MGF3900P w połączeniu z analizatorem NA96 daje możliwość komunikacji i przesyłu danych mierzonych przez analizator, jak również umożliwia zdalną parametryzację miernika. Komunikacja odbywa się za pomocą protokołu PROFIBUS. 82 PROFIBUS w DANE TECHNICZNE KOMUNIKACJA PROFIBUS Galwaniczna izolacja od wejścia oraz od pomocniczego napięcia zasilania Standard: PROFIBUS wg EN50170 Czas odpowiedzi: <= 10ms Szybkość do 3Mb Adresowanie: Wersja FIRMWARE: od V1.08 (dla modułu MGF3900P, jest możliwość upgrade u oprogramowania używając modułu MGF3900R) Pobór mocy analizatora i modułu < = 5VA Maksymalna ilość modułów PROFIBUS 1 sztuka montowana w gnieździe A OPIS DOSTĘPNOŚĆ STORE NR KATALOGOWY Analizator parametrów sieci NA 96 (z wewnętrznym uziemieniem przekładnika 1 ) Moduł dodatkowy do komunikacji PROFIBUS MGF MGF3900P-- 1) Przekładniki w analizatorze NA 96 należy uziemiać na zacisku 9. Zaciski są wewnętrznie ze sobą zwarte. w ANALIZATOR NA96 Z MODUŁEM RS485 MGF MGF3900R Moduł MGF3900R w połączeniu z analizatorem NA96 daje możliwość komunikacji i przesyłu danych mierzonych przez analizator, jak również umożliwia parametryzację i konfigurację miernika. LONWORKS w DANE TECHNICZNE KOMUNIKACJA RS485 Standard: RS485 3 przewodowy Transmisja: szeregowa, asynchroniczna Protokół: kompatybilny z JBUS/MODBUS Numer bitu: 8 Stop bit: 1 Czas odpowiedzi: <= 200ms Ilość mierników podłączonych: 32 lub 255 z repeater em RS485 Maksymalna długość: 1200m Pobór mocy analizatora i modułu < = 5VA PROGRAMOWANE PARAMETRY Adresy: Szybkość: 4.800; 9.600; ; bit/s OPIS DOSTĘPNOŚĆ STORE NR KATALOGOWY Analizator parametrów sieci NA96 (z wewnętrznym uziemieniem przekładnika 1 ) Moduł dodatkowy RS485 MGF MGF3900R-- 1) Przekładniki w analizatorze NA 96 należy uziemiać na zacisku 9. Zaciski są wewnętrznie ze sobą zwarte.

6 dul IF96003 dul IF96003 ng 2 (EN61010) messungen 2 eigenst. und galv. getrennte Ausg nge Das Modul IF96003 in Kombination mit dem Gerät der Type Nemo96HD ermöglicht die Weitergabe der Energiewerte Beide eigenständig und galvanisch getrennte Impulsausgänge können beliebig der Wirk-/u. /o.blindenergie zugeordnet werden NT a Ed. pag.1/2 AUXILIARY SUPPLY Programmierung von: Energiezuordnung (Wirk-und/oder Blind) Impulswertigkeit Impulsdauer Für jedes Gerät (Nemo 96HD) können max. zwei Module IF96003 eingesetzt werden; ergibt 4 Impulsausgänge WIRING Wirkenergie DIAGRAM Active Energy count repetition 2 Independent and insulated outputs Programming of: Value referred to combination MF96 multifunction meters.. + IF96003 interface Associated energy (active and/or reactive) Pulse weight Rated burden IF96003: Pulse duration 1VA Rated burden MF96 multifunction meters.. + IF96003 interface: 5VA IF96003 module used with meters of Nemo 96HD series, it allows the remote repetition of energy count. Two independent and insulated outputs can be freely associated to active and/or reactive energy count. For every meter (Nemo 96DH) it is possible to connect max. 2 IF96003 module, obtaining in this way 4 pulse outputs. PULSE OUTPUT PULSE OUTPUT PULSE OUTPUT ANALIZATORY PARAMETRÓW SIECI NA96 w ANALIZATOR Rated burden MF96 multifunction NA96 Z meters MODUŁEM IF96003 WYJŚĆ interface: IMPULSOWYCH 6VA INSULATION MGF MGF3900I Value referred to combination MF96 multifunction meters.. + IF96003 interface A.C. voltage test 2 kv r.m.s. value 50Hz/1min Considered circuits: measure, aux. supply, output 1 - output 2 HOUSING Housing: modulewith connector for connection Nemo 96HD meter Max. depth: 81mm (Nemo 96HD + module) Connections: screw terminals Terminals range: rigid cable max. 4,5mm 2 flexible cable max. 2,5mm 2 Housing material: self-extinguishing policarbonate Weight: 30 grams Wh varh w SCHEMAT POŁĄCZEŃ Blindenergie Reactive Energy OPIS DOSTĘPNOŚĆ STORE NR KATALOGOWY Analizator parametrów sieci NA 96 (z wewnętrznym uziemieniem przekładnika 1 ) (EN61010) Moduł dodatkowy wyjść impulsowych 2 niezależne wyjścia DIMENSIONS 1) Przekładniki w analizatorze NA 96 należy uziemiać na zacisku 9. Zaciski są wewnętrznie ze sobą zwarte. La I.M.E. S.p.A. si riserva in qualsiasi momento, di modificare le caratteristiche tecniche senza darne preavviso. / I.M.E. S.p.A. reserves the Pojedynczy moduł posiada dwa niezależne i izolowane wyjścia dla energii czynnej i biernej. Do analizatora można podłączyć maks. 2 moduły wyjść impulsowych MGF3900I dzięki czemu uzyskać można maksymalnie 4 wyjścia impulsowe. w DANE TECHNICZNE PROGRAMOWANIE IMUPULSÓW WYJŚCIOWYCH (dla każdego wyjścia) Wielkość: energia czynna lub bierna Stała impulsowania: 1 impuls na -10Wh, 100Wh, 1kWh, 10kWh, 100kWh, 1MWh, 10MWh, 1 impuls na -10VArh, 100VArh, 1kVArh, 100kVArh, 1MVArh, 10MVArh Czas trwania impulsu progr.: 50, 100, 200, 300ms Pobór mocy modułu MGF3900I < = 1VA Pobór mocy analizatora i modułu MGF3900I <= 5VA Pobór mocy analizatora i 2x moduł MGF3900I <= 6VA WYJŚCIA 2 przekaźniki bezpotencjałowe, każdy wyposażony w styk 1Z (110VDC/AC 50mA) MGF MGF3900I w ANALIZATOR NA96 Z MODUŁEM LONWORKS 89x89 MGF MGF3900L Moduł LONWORKS w połączeniu z analizatorem NA96 daje możliwość komunikacji i parametryzacji za pośrednictwem magistrali LONWORKS x89 81 * * Modul optional * mit optionalen Modul NT a Ed. pag.2/2 LONWORKS OPIS DOSTĘPNOŚĆ STORE NR KATALOGOWY Analizator parametrów sieci NA 96 (z wewnętrznym uziemieniem przekładnika 1 ) Moduł dodatkowy wyjścia LONKWORKS MGF MGF3900L-- 1) Przekładniki w analizatorze NA 96 należy uziemiać na zacisku 9. Zaciski są wewnętrznie ze sobą zwarte.

7 1mA Programmierung von: erminals range: rigid cable max. 4,5mm 2 Messgröße Anfangswert des Messbereichs Endwert flexible des Messbereichs cable max. 2,4mm 2 Ausgang mA mA ousing material: self-extinguishing policarbonate s Modul IF96004 in Verbindung mit dem ifunktionsbaustein eight: 40 grams Nemo 96HD ermöglicht Abbildung von zwei Messgrößen auf das Analogsignal mA und/oder mA. r Multifunktionsbaustein Nemo 96HD kann al 2 Module IF96004 aufnehmen, in diesem all stehen 4 Analogausgänge zur Verfügung. Programming of: Associated quantity Beginning of scale Full scale Output mA ANALIZATORY PARAMETRÓW SIECI NA96 IF96004 module used with meters of Nemo 96HD series, it allows the remote repetition of two electrical quantities by a 0 20 and/or 4 20mA analogue signal. For every meter (Nemo 96DH) it is possible to connect max. 2 IF96004 modules, obtaining in this way 4 analog outputs. w ANALIZATOR NA96 Z MODUŁEM WYJŚĆ ANALOGOWYCH MGF MGF3900M Moduł MGF3900M w połączeniu z analizatorem daje możliwość wysłania sygnałów analogowych 0 20 ma i/lub 4 20mA, będących powtórzeniem 2 wielkości elektrycznych mierzonych przez analizator. Każdy moduł jest wyposażony w 2 niezależne i izolowane wyjścia. Do analizatora można podłączyć maks. 2 moduły wyjść analogowych, co daje łącznie 4 niezależne wyjścia analogowe. 84 TELLNUMMER DERING CODE IF96004 kw ANALOG OUTPUT w SCHEMAT POŁĄCZEŃ IERBARE PARAMETER (für jeden Ausgang) mA mA nachfolgender Tabelle (abhängig von der einprogrammierten 96HD) Leiter Drehstromnetz, 3 Stromwandler 3-Leiter Drehstromnetz, 3 Stromwandler 3-Leiter Drehstromnetz, 2 Stromwandler (ARON) Wechselstromnetz 0/4...20mA Tomek GmbH --- info@tomek.at Phasenspannung OPIS U1-U2-U3 Phase voltage DOSTĘPNOŚĆ STORE NR KATALOGOWY verkettete Spannung U12-U23-U31 Linked voltage Phasenstrom Analizator parametrów sieci NA 96 A1-A2-A3 (z wewnętrznym Phase uziemieniem current przekładnika 1 ) MGF Wirkleistung (Phase) Moduł dodatkowy wyjść analogowych P1-P2-P3 2 niezależne Phase wyjścia active power Wirkleistung (Gesamt); einphasig bei Netzart 1n1E P 3-phase active power (single-phase for 1n1E connection) 1) Blindleistung (Phase) Przekładniki w analizatorze NA 96 należy VAr1-VAr2-VAr3 uziemiać na zacisku phase 9. Zaciski reactive power są wewnętrznie ze sobą zwarte. Blindleistung (Gesamt); einphasig bei Netzart 1n1E Leistungsfaktor Frequenz PROGRAMMABLE PARAMETERS for each output Rated value: mA mA Associated energy: see table according to the connection programmed on the meter MEAS 3n3E 3-3E 3-2E 1n1E U1 U1 U2 U3 U12 U12 U12 U23 U23 U23 U31 U31 * U31 A1 A1 A1 A1 A2 A2 A2 A3 A3 A3 P1 P2 P3 VAr1 VAr2 VAr3 P P P P * Modul VAr VAr VAr VAr 89x PF PF PF PF FrEq FrEq FrEq FrEq.at Analogausgänge / 2 analog output 3n3E 3-phase 4-wire line, 3 systems 3-3E 3-phase 3-wire line, 3 systems 3-2E 3-phase 3-wire line, 2 Aron systems 1n1E VAr PF FrEq single-phase line 3-phase reactive power (single-phase for 1n1E connection) power factor frequency w DANE TECHNICZNE PROGRAMOWANE PARAMETRY dla każdego wyjścia Wartość znamionowa: 0 20mA 4 20mA Programowanie zgodne z poniższą tabelą 3n3E układ 3 fazowy, 4 przewodowy 3-3E układ 3 fazowy, 3 przewodowy 3-2E układ 3 fazowy, 3 przewodowy, układ Arona 1n1E układ 1 fazowy U1-U2-U3 napięcie fazowe U12-U23-U31 napięcie międzyfazowe A1-A2-A3 prąd fazowy P1-P2-P3 moc czynna fazowa P moc czynna 3 fazowa (moc 1 fazowa przy połączeniu 1n1E) VAr1- VAr2- VAr3 moc bierna fazowa VAr moc bierna 3 fazowa (moc 1 fazowa przy połączeniu 1n1E) PF cos ϕ FrEg częstotliwość Początek skali dla urządzenia podłączonego do MGF3900M: wartość odpowiadająca wyjściu analogowemu 0 ma (dla wyjścia 0 20 ma) lub 4 ma (dla wyjścia 4 20 ma) Pełna skala dla urządzenia podłączonego do MGF3900M: wartość odpowiadająca wyjściu analogowemu 20 ma WYJŚCIA Klasa: 0,5 Czas odpowiedzi: <= 600ms Wartość znamionowa sygnału: 0 20 ma i 4 20 ma Impedancja wyjściowa: <= 750Ω Pobór mocy modułu MGF3900M < = 2VA Pobór mocy analizatora i modułu MGF3900M < = 6VA Pobór mocy analizatora i 2x moduł MGF3900M < = 8VA MGF3900M-- Messbereichs: Wert der Messgröße, die 0mA (für den Ausgang Beginning of scale: value of associated quantity corresponding to 0mA (for output A (für den Ausgang mA) entspricht. 0 20mA) or 4mA (for output 4 20mA) sbereichs: Wert der Messgröße, die 20mA entspricht produkt Full scale: dostępny value z Centrum of associated Logistycznego quantity w corresponding Warszawie, to 20mA produkt dostępny z Centrum Dystrybucyjnego w Guntramsdorf, produkt dostępny w SCHRACK STORE OUTPUT

8 g material: isolierte self-extinguishing Grenzkontakte policarbonate insulated alarms : 40 grams Programming of: Associated quantity Intervention threshold Type of alarm State of relay Hysteresis Intervention delay Reset delay Das Modul IF96005 in Verbindung mit dem IF96005 module used with meters Multifunktionsbaustein Nemo 96HD ermöglicht of Nemo 96HD series, allows die Überwachung zweier Mesgrößen durch the monitoring of electrical quantities zwei Grenzkontakte. through 2 alarms. Jeder Multifunktionsbaustein Nemo 96HD kann For every meter (Nemo 96DH) it is possible aximal 2 Module IF96005 aufnehmen, in diesem to connect max. 2 IF96005 modules, obtaining Fall stehen 4 Grenzkontakte zur Verfügung. in this way four alarms. NTN a Ausgabe. Seite.1/3 Programmierung von: Messgröße Grenzwert Alarmtyp Relaisverhalten Hysterese Ansprechverzögerung Rückfallzeit ALARM ALARM ALARM ALARM ALARM ALARM Alarm 1 Alarm 1 w SCHEMAT POŁĄCZEŃ Alarm 2 Alarm 2 Tomek GmbH --- info@tomek.at ANALIZATORY PARAMETRÓW SIECI NA96 w ANALIZATOR NA96 Z MODUŁEM WYJŚĆ ALARMOWYCH MGF MGF3900A Moduł MGF3900A w połączeniu z analizatorem daje możliwość monitorowania parametrów elektrycznych poprzez wysyłanie sygnałów alarmowych. Moduły MGF3900A posiadają 2 niezależne, odizolowane wyjścia, izolowane do wysyłania sygnałów alarmowych. Do każdego analizatora jest możliwe podłączenie maks. 2 modułów, dzięki czemu można wysłać sygnały alarmu dla 4 parametrów elektrycznych. WYJŚCIA 2 przekaźniki bezpotencjałowe Parametry wyjścia: 5A 250VAC dla cos ϕ 1; 3A 250VAC dla cos ϕ 0,4; 5A 30VDC w DANE TECHNICZNE PROGRAMOWANE PARAMETRY dla każdego wyjścia Programowanie zgodne z poniższą tabelą 3n3E układ 3 fazowy, 4 przewodowy 3-3E układ 3 fazowy, 3 przewodowy 3-2E układ 3 fazowy, 3 przewodowy, układ Arona 1-n1E układ 1 fazowy U1-U2-U3 napięcie fazowe U12-U23-U31 napięcie międzyfazowe A1-A2-A3 prąd fazowy P1-P2-P3 moc czynna fazowa P moc czynna 3 fazowa (moc 1 fazowa przy poł. 1n1E) VAr1- VAr2- VAr3 moc bierna fazowa VAr moc bierna 3 fazowa (moc 1 fazowa przy poł. 1n1E) PF cos ϕ FrEg częstotliwość Typ alarmu: min i max Histereza: 0 20% programowalna Czas opóźnienia resetu: 0 99s Pobór mocy modułu MGF3900A < = 1VA Pobór mocy analizatora i modułu MGF3900A < = 5VA Pobór mocy analizatora i 2x moduł MGF3900A < = 6VA OPIS DOSTĘPNOŚĆ STORE NR KATALOGOWY * Analizator parametrów sieci NA 96 (z wewnętrznym uziemieniem przekładnika 1 ) MGF x89 81 Moduł dodatkowy wyjść alarmowych 2 niezależne wyjścia MGF3900A-- 1) Przekładniki w analizatorze NA 96 należy uziemiać na zacisku 9. Zaciski są wewnętrznie ze sobą zwarte. w OPROGRAMOWANIE DO ANALIZATORÓW NA * Modul Wersja oprogramowania STANDARD Możliwość zapisu danych z analizatorów na dysk komputera Umożliwia symulację zużycia energii elektrycznej dzięki czemu użytkownik może prognozować jaka będzie najlepsza dla niego taryfa W pełnej wersji użytkownik posiada program SCADA umożliwiający tworzenie własnych diagramów i własnych kustomizacji Graficzna prezentacja urządzeń Wersja oprogramowania ADVANCED Posiada cechy jak wersja STANDARD Posiada funkcję Project Managera, która umożliwia rysowanie layoutu i kustomizacji pod użytkownika Posiada funkcję Code Builder, która umożliwia zarządzanie transmisją SMS Dostępne są następujące wersje dla ilości urządzeń: dla maksymalnie 5 urządzeń z oprogramowanym kluczem dla maksymalnie 20 urządzeń z kluczem USB dla maksymalnie 1000 urządzeń z kluczem USB Oprogramowanie dostępne na zapytanie.

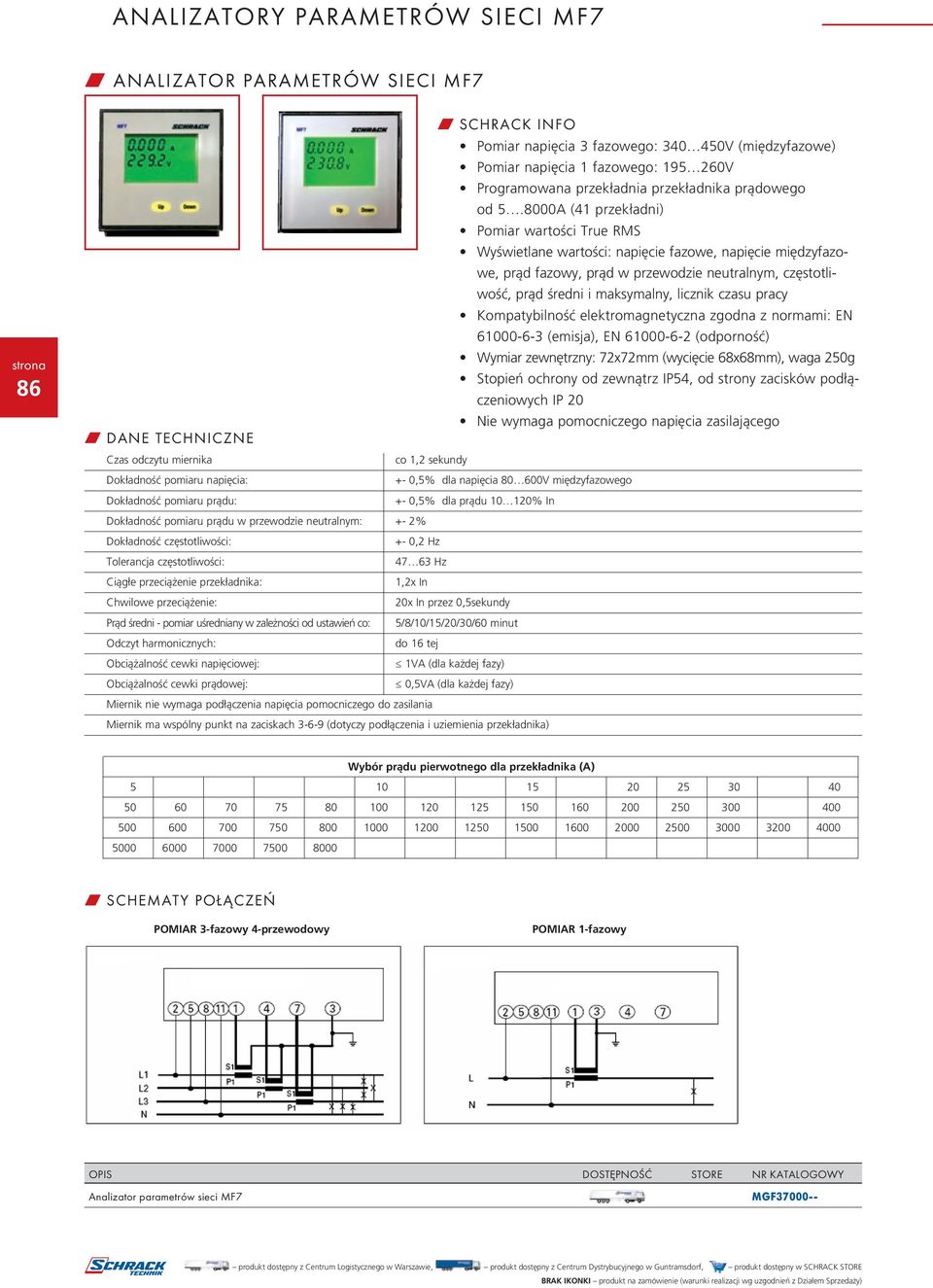

9 ANALIZATORY PARAMETRÓW SIECI MF7 w ANALIZATOR PARAMETRÓW SIECI MF7 86 Pomiar napięcia 3 fazowego: V (międzyfazowe) Pomiar napięcia 1 fazowego: V Programowana przekładnia przekładnika prądowego od A (41 przekładni) Pomiar wartości True RMS Wyświetlane wartości: napięcie fazowe, napięcie międzyfazowe, prąd fazowy, prąd w przewodzie neutralnym, częstotliwość, prąd średni i maksymalny, licznik czasu pracy Kompatybilność elektromagnetyczna zgodna z normami: EN (emisja), EN (odporność) Wymiar zewnętrzny: 72x72mm (wycięcie 68x68mm), waga 250g Stopień ochrony od zewnątrz IP54, od strony zacisków podłączeniowych IP 20 Nie wymaga pomocniczego napięcia zasilającego w DANE TECHNICZNE Czas odczytu miernika co 1,2 sekundy Dokładność pomiaru napięcia: +- 0,5% dla napięcia V międzyfazowego Dokładność pomiaru prądu: +- 0,5% dla prądu % In Dokładność pomiaru prądu w przewodzie neutralnym: +- 2% Dokładność częstotliwości: +- 0,2 Hz Tolerancja częstotliwości: Hz Ciągłe przeciążenie przekładnika: 1,2x In Chwilowe przeciążenie: 20x In przez 0,5sekundy Prąd średni - pomiar uśredniany w zależności od ustawień co: 5/8/10/15/20/30/60 minut Odczyt harmonicznych: do 16 tej Obciążalność cewki napięciowej: 1VA (dla każdej fazy) Obciążalność cewki prądowej: 0,5VA (dla każdej fazy) Miernik nie wymaga podłączenia napięcia pomocniczego do zasilania Miernik ma wspólny punkt na zaciskach (dotyczy podłączenia i uziemienia przekładnika) Wybór prądu pierwotnego dla przekładnika (A) w SCHEMATY POŁĄCZEŃ POMIAR 3-fazowy 4-przewodowy POMIAR 1-fazowy OPIS DOSTĘPNOŚĆ STORE NR KATALOGOWY Analizator parametrów sieci MF7 MGF

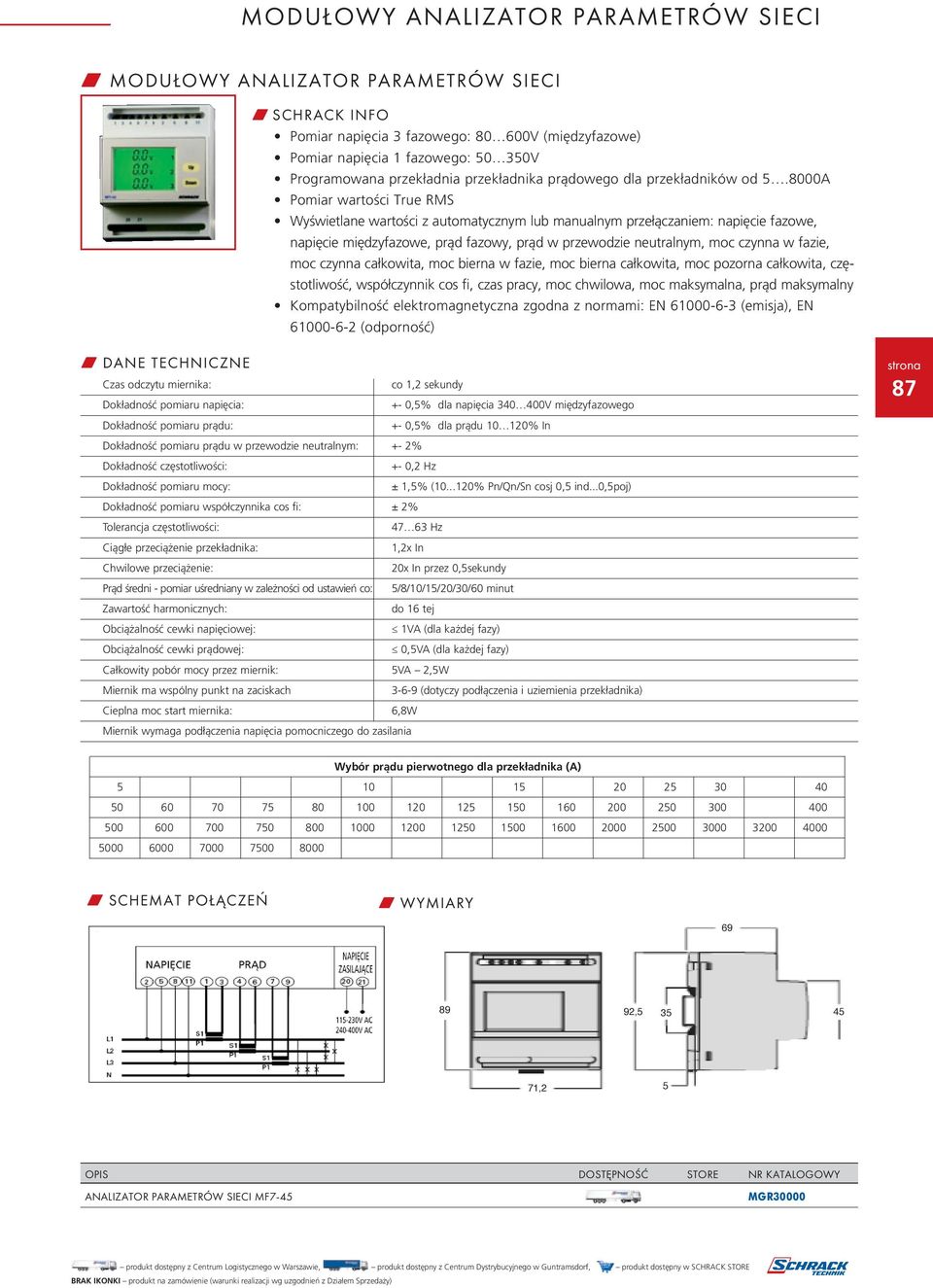

10 MODUŁOWY ANALIZATOR PARAMETRÓW SIECI w MODUŁOWY ANALIZATOR PARAMETRÓW SIECI Pomiar napięcia 3 fazowego: V (międzyfazowe) Pomiar napięcia 1 fazowego: V Programowana przekładnia przekładnika prądowego dla przekładników od A Pomiar wartości True RMS Wyświetlane wartości z automatycznym lub manualnym przełączaniem: napięcie fazowe, napięcie międzyfazowe, prąd fazowy, prąd w przewodzie neutralnym, moc czynna w fazie, moc czynna całkowita, moc bierna w fazie, moc bierna całkowita, moc pozorna całkowita, częstotliwość, współczynnik cos fi, czas pracy, moc chwilowa, moc maksymalna, prąd maksymalny Kompatybilność elektromagnetyczna zgodna z normami: EN (emisja), EN (odporność) w DANE TECHNICZNE Czas odczytu miernika: co 1,2 sekundy Dokładność pomiaru napięcia: +- 0,5% dla napięcia V międzyfazowego Dokładność pomiaru prądu: +- 0,5% dla prądu % In Dokładność pomiaru prądu w przewodzie neutralnym: +- 2% Dokładność częstotliwości: +- 0,2 Hz Dokładność pomiaru mocy: ± 1,5% ( % Pn/Qn/Sn cosj 0,5 ind...0,5poj) Dokładność pomiaru współczynnika cos fi: ± 2% Tolerancja częstotliwości: Hz Ciągłe przeciążenie przekładnika: 1,2x In Chwilowe przeciążenie: 20x In przez 0,5sekundy Prąd średni - pomiar uśredniany w zależności od ustawień co: 5/8/10/15/20/30/60 minut Zawartość harmonicznych: do 16 tej Obciążalność cewki napięciowej: 1VA (dla każdej fazy) Obciążalność cewki prądowej: 0,5VA (dla każdej fazy) Całkowity pobór mocy przez miernik: 5VA 2,5W Miernik ma wspólny punkt na zaciskach (dotyczy podłączenia i uziemienia przekładnika) Cieplna moc start miernika: 6,8W Miernik wymaga podłączenia napięcia pomocniczego do zasilania Wybór prądu pierwotnego dla przekładnika (A) w SCHEMAT POŁĄCZEŃ w WYMIARY , ,2 5 OPIS DOSTĘPNOŚĆ STORE NR KATALOGOWY ANALIZATOR PARAMETRÓW SIECI MF7-45 MGR30000

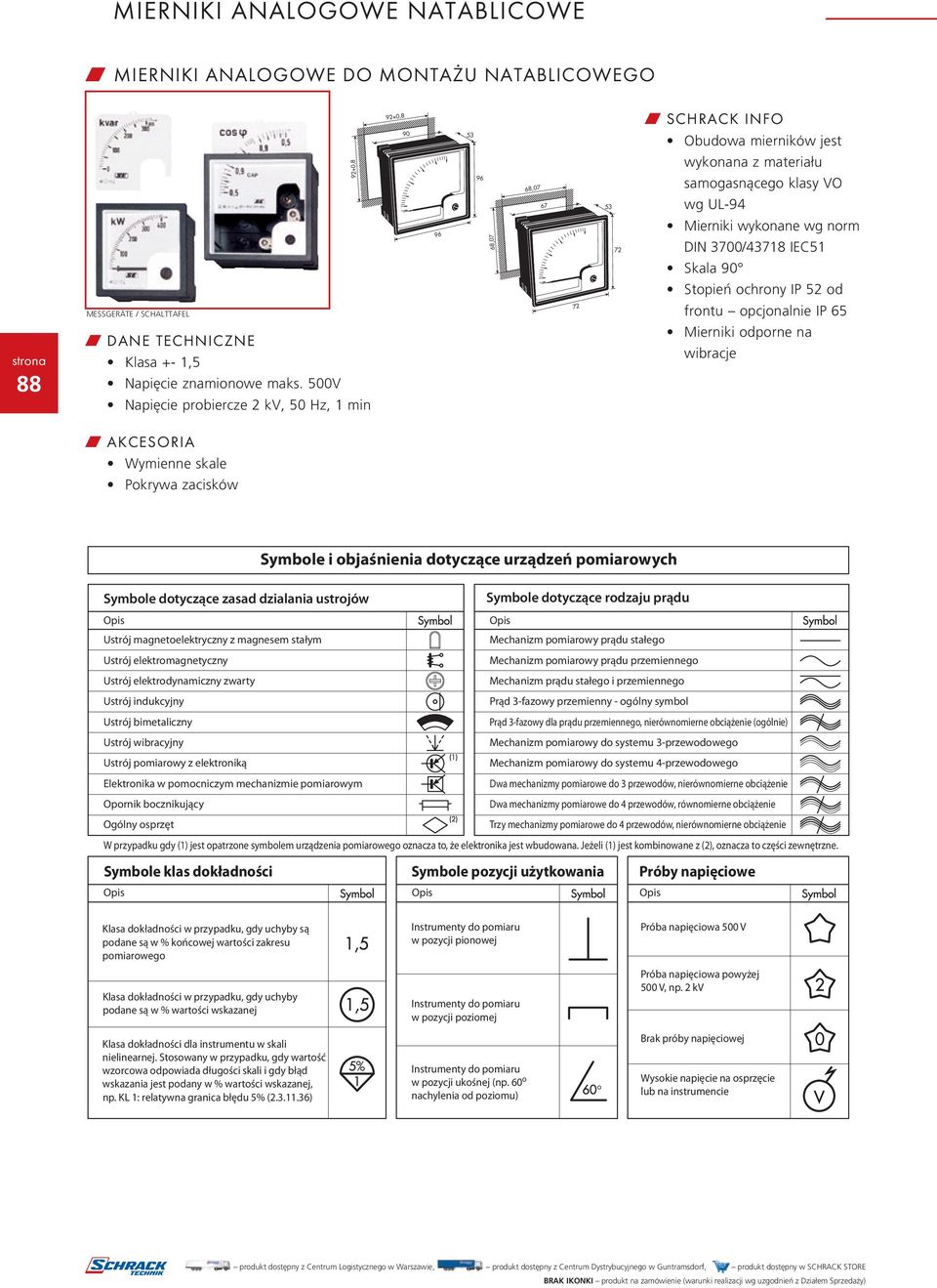

11 MIERNIKI ANALOGOWE NATABLICOWE w MIERNIKI ANALOGOWE DO MONTAŻU NATABLICOWEGO 92+0, Obudowa mierników jest wykonana z materiału 92+0, , samogasnącego klasy VO wg UL ,07 72 Mierniki wykonane wg norm DIN 3700/43718 IEC51 Skala 90 Stopień ochrony IP 52 od Messgeräte / Schalttafel 72 frontu opcjonalnie IP w DANE TECHNICZNE Klasa +- 1,5 Napięcie znamionowe maks. 500V Napięcie probiercze 2 kv, 50 Hz, 1 min Mierniki odporne na wibracje w AKCESORIA Wymienne skale Pokrywa zacisków Symbole i objaśnienia dotyczące urządzeń pomiarowych Symbole dotyczące zasad dzialania ustrojów Symbole dotyczące rodzaju prądu Opis Opis Ustrój magnetoelektryczny z magnesem stałym Mechanizm pomiarowy prądu stałego Ustrój elektromagnetyczny Mechanizm pomiarowy prądu przemiennego Ustrój elektrodynamiczny zwarty Mechanizm prądu stałego i przemiennego Ustrój indukcyjny Prąd 3-fazowy przemienny - ogólny symbol Ustrój bimetaliczny Prąd 3-fazowy dla prądu przemiennego, nierównomierne obciążenie (ogólnie) Ustrój wibracyjny Mechanizm pomiarowy do systemu 3-przewodowego Ustrój pomiarowy z elektroniką Mechanizm pomiarowy do systemu 4-przewodowego Elektronika w pomocniczym mechanizmie pomiarowym Dwa mechanizmy pomiarowe do 3 przewodów, nierównomierne obciążenie Opornik bocznikujący Dwa mechanizmy pomiarowe do 4 przewodów, równomierne obciążenie Ogólny osprzęt Trzy mechanizmy pomiarowe do 4 przewodów, nierównomierne obciążenie W przypadku gdy (1) jest opatrzone symbolem urządzenia pomiarowego oznacza to, że elektronika jest wbudowana. Jeżeli (1) jest kombinowane z (2), oznacza to części zewnętrzne. Symbole klas dokładności Symbole pozycji użytkowania Próby napięciowe Opis Opis Opis Klasa dokładności w przypadku, gdy uchyby są podane są w % końcowej wartości zakresu pomiarowego Klasa dokładności w przypadku, gdy uchyby podane są w % wartości wskazanej Klasa dokładności dla instrumentu w skali nielinearnej. Stosowany w przypadku, gdy wartość wzorcowa odpowiada długości skali i gdy błąd wskazania jest podany w % wartości wskazanej, np. KL 1: relatywna granica błędu 5% ( ) Instrumenty do pomiaru w pozycji pionowej Instrumenty do pomiaru w pozycji poziomej Instrumenty do pomiaru w pozycji ukośnej (np. 60 o nachylenia od poziomu) Próba napięciowa 500 V Próba napięciowa powyżej 500 V, np. 2 kv Brak próby napięciowej Wysokie napięcie na osprzęcie lub na instrumencie

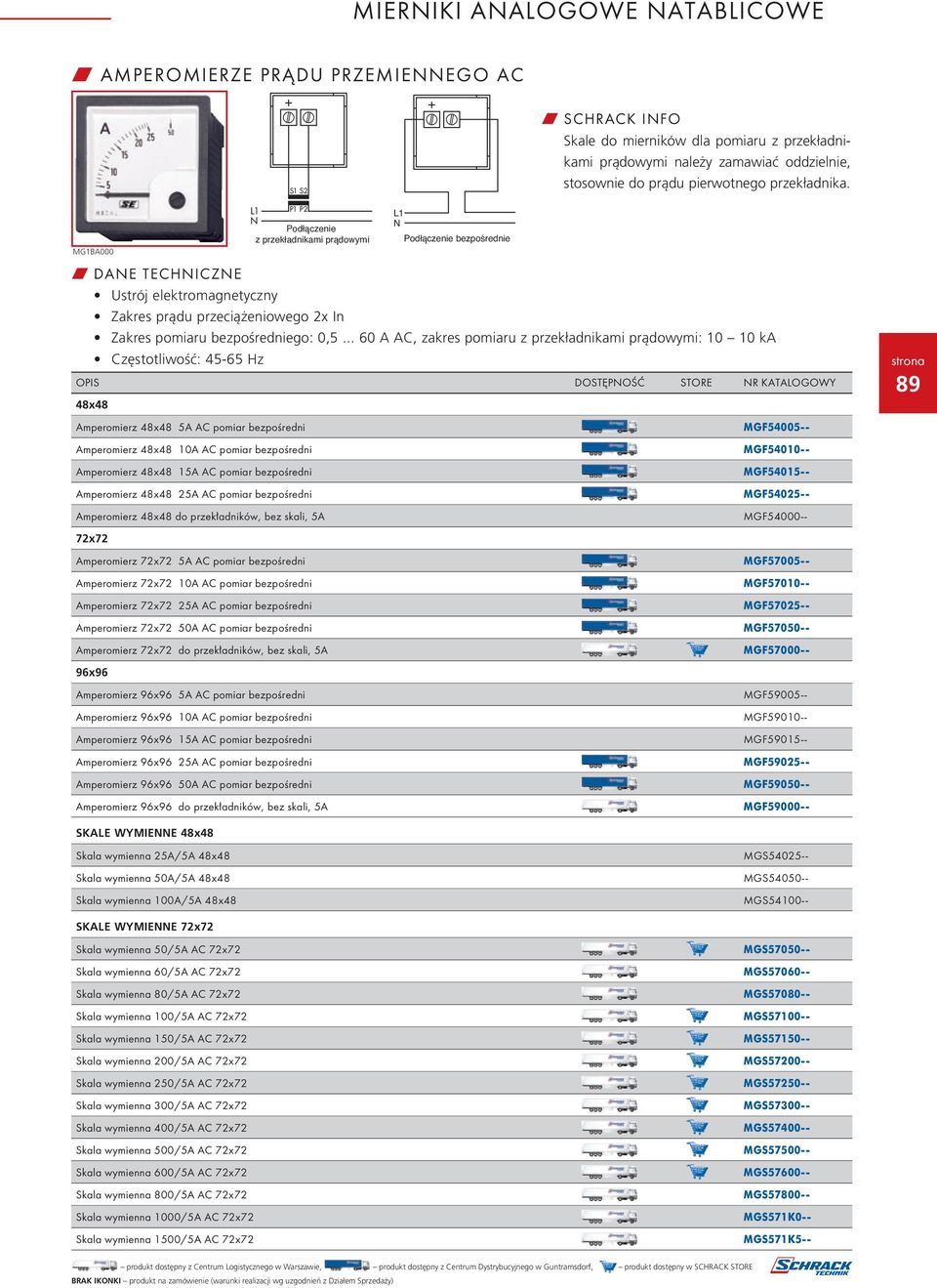

12 MIERNIKI ANALOGOWE NATABLICOWE w AMPEROMIERZE PRĄDU PRZEMIENNEGO AC S1 S2 Skale do mierników dla pomiaru z przekładnikami prądowymi należy zamawiać oddzielnie, stosownie do prądu pierwotnego przekładnika. mg1ba000 w DANE TECHNICZNE Ustrój elektromagnetyczny L1 P1 P2 N Zakres prądu przeciążeniowego 2x In L1 N Podłączenie bezpośrednie Zakres pomiaru bezpośredniego: 0, A AC, zakres pomiaru z przekładnikami prądowymi: ka Częstotliwość: Hz OPIS DOSTĘPNOŚĆ STORE NR KATALOGOWY 48x48 Amperomierz 48x48 5A AC pomiar bezpośredni Amperomierz 48x48 10A AC pomiar bezpośredni Amperomierz 48x48 15A AC pomiar bezpośredni Amperomierz 48x48 25A AC pomiar bezpośredni Amperomierz 48x48 do przekładników, bez skali, 5A 72x72 Amperomierz 72x72 5A AC pomiar bezpośredni Amperomierz 72x72 10A AC pomiar bezpośredni Amperomierz 72x72 25A AC pomiar bezpośredni Amperomierz 72x72 50A AC pomiar bezpośredni Amperomierz 72x72 do przekładników, bez skali, 5A 96x96 Amperomierz 96x96 5A AC pomiar bezpośredni Amperomierz 96x96 10A AC pomiar bezpośredni Amperomierz 96x96 15A AC pomiar bezpośredni Amperomierz 96x96 25A AC pomiar bezpośredni Amperomierz 96x96 50A AC pomiar bezpośredni Amperomierz 96x96 do przekładników, bez skali, 5A MGF MGF MGF MGF MGF MGF MGF MGF MGF MGF MGF MGF MGF MGF MGF MGF SKALE WYMIENNE 48x48 Skala wymienna 25A/5A 48x48 Skala wymienna 50A/5A 48x48 Skala wymienna 100A/5A 48x48 MGS MGS MGS SKALE WYMIENNE 72x72 Skala wymienna 50/5A AC 72x72 Skala wymienna 60/5A AC 72x72 Skala wymienna 80/5A AC 72x72 Skala wymienna 100/5A AC 72x72 Skala wymienna 150/5A AC 72x72 Skala wymienna 200/5A AC 72x72 Skala wymienna 250/5A AC 72x72 Skala wymienna 300/5A AC 72x72 Skala wymienna 400/5A AC 72x72 Skala wymienna 500/5A AC 72x72 Skala wymienna 600/5A AC 72x72 Skala wymienna 800/5A AC 72x72 Skala wymienna 1000/5A AC 72x72 Skala wymienna 1500/5A AC 72x72 MGS MGS MGS MGS MGS MGS MGS MGS MGS MGS MGS MGS MGS571K0-- MGS571K5--

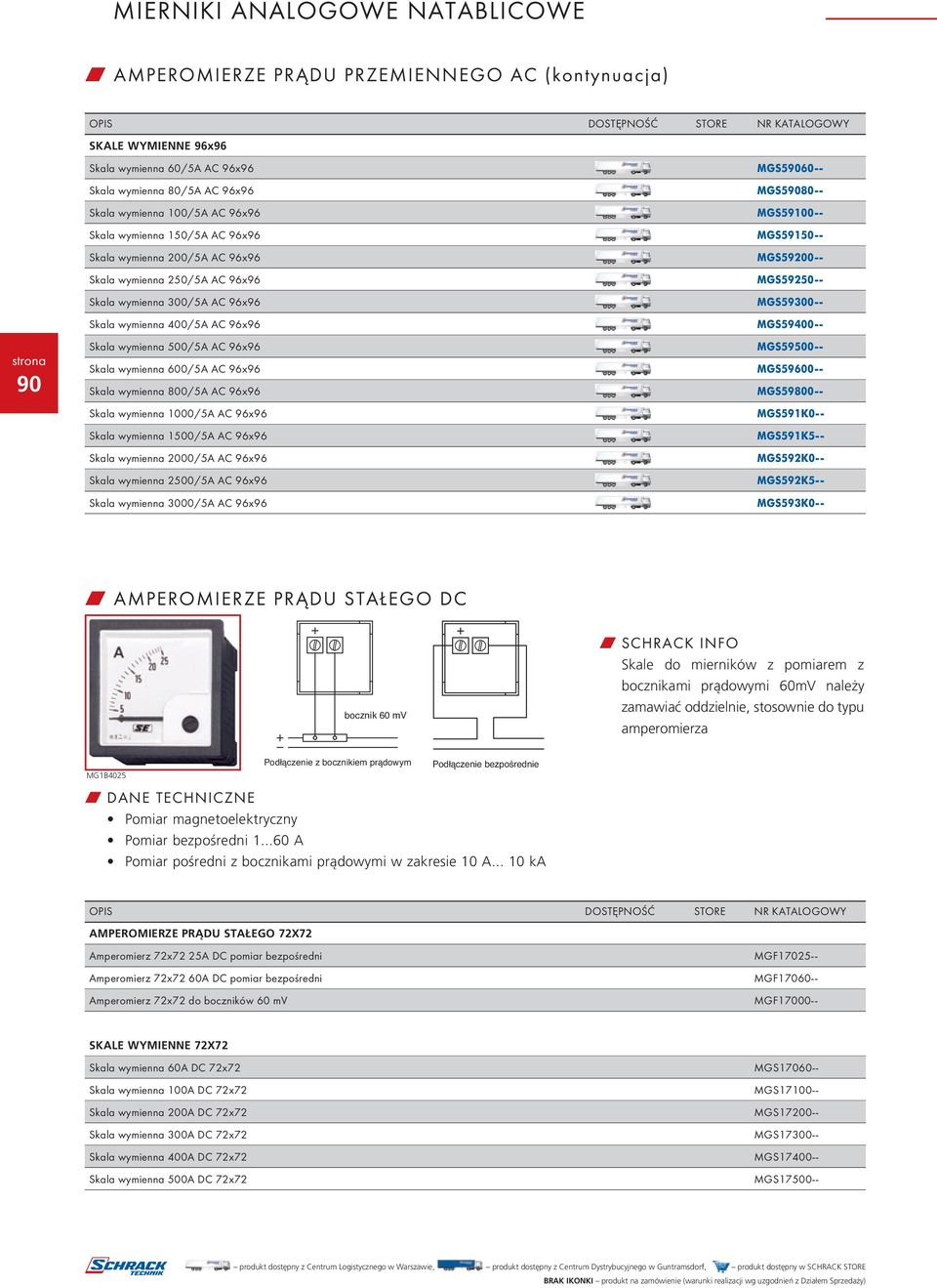

13 MIERNIKI ANALOGOWE NATABLICOWE w AMPEROMIERZE PRĄDU PRZEMIENNEGO AC (kontynuacja) OPIS DOSTĘPNOŚĆ STORE NR KATALOGOWY SKALE WYMIENNE 96x96 90 Skala wymienna 60/5A AC 96x96 Skala wymienna 80/5A AC 96x96 Skala wymienna 100/5A AC 96x96 Skala wymienna 150/5A AC 96x96 Skala wymienna 200/5A AC 96x96 Skala wymienna 250/5A AC 96x96 Skala wymienna 300/5A AC 96x96 Skala wymienna 400/5A AC 96x96 Skala wymienna 500/5A AC 96x96 Skala wymienna 600/5A AC 96x96 Skala wymienna 800/5A AC 96x96 Skala wymienna 1000/5A AC 96x96 Skala wymienna 1500/5A AC 96x96 Skala wymienna 2000/5A AC 96x96 Skala wymienna 2500/5A AC 96x96 Skala wymienna 3000/5A AC 96x96 MGS MGS MGS MGS MGS MGS MGS MGS MGS MGS MGS MGS591K0-- MGS591K5-- MGS592K0-- MGS592K5-- MGS593K0-- w AMPEROMIERZE PRĄDU STAŁEGO DC MG1B4025 w DANE TECHNICZNE Pomiar magnetoelektryczny Pomiar bezpośredni A bocznik 60 mv Podłączenie z bocznikiem prądowym Podłączenie bezpośrednie Pomiar pośredni z bocznikami prądowymi w zakresie 10 A ka L1 N Skale do mierników z pomiarem z bocznikami prądowymi 60mV należy zamawiać oddzielnie, stosownie do typu amperomierza OPIS DOSTĘPNOŚĆ STORE NR KATALOGOWY AMPEROMIERZE PRĄDU STAŁEGO 72x72 Amperomierz 72x72 25A DC pomiar bezpośredni Amperomierz 72x72 60A DC pomiar bezpośredni Amperomierz 72x72 do boczników 60 mv MGF MGF MGF SKALE WYMIENNE 72x72 Skala wymienna 60A DC 72x72 Skala wymienna 100A DC 72x72 Skala wymienna 200A DC 72x72 Skala wymienna 300A DC 72x72 Skala wymienna 400A DC 72x72 Skala wymienna 500A DC 72x72 MGS MGS MGS MGS MGS MGS

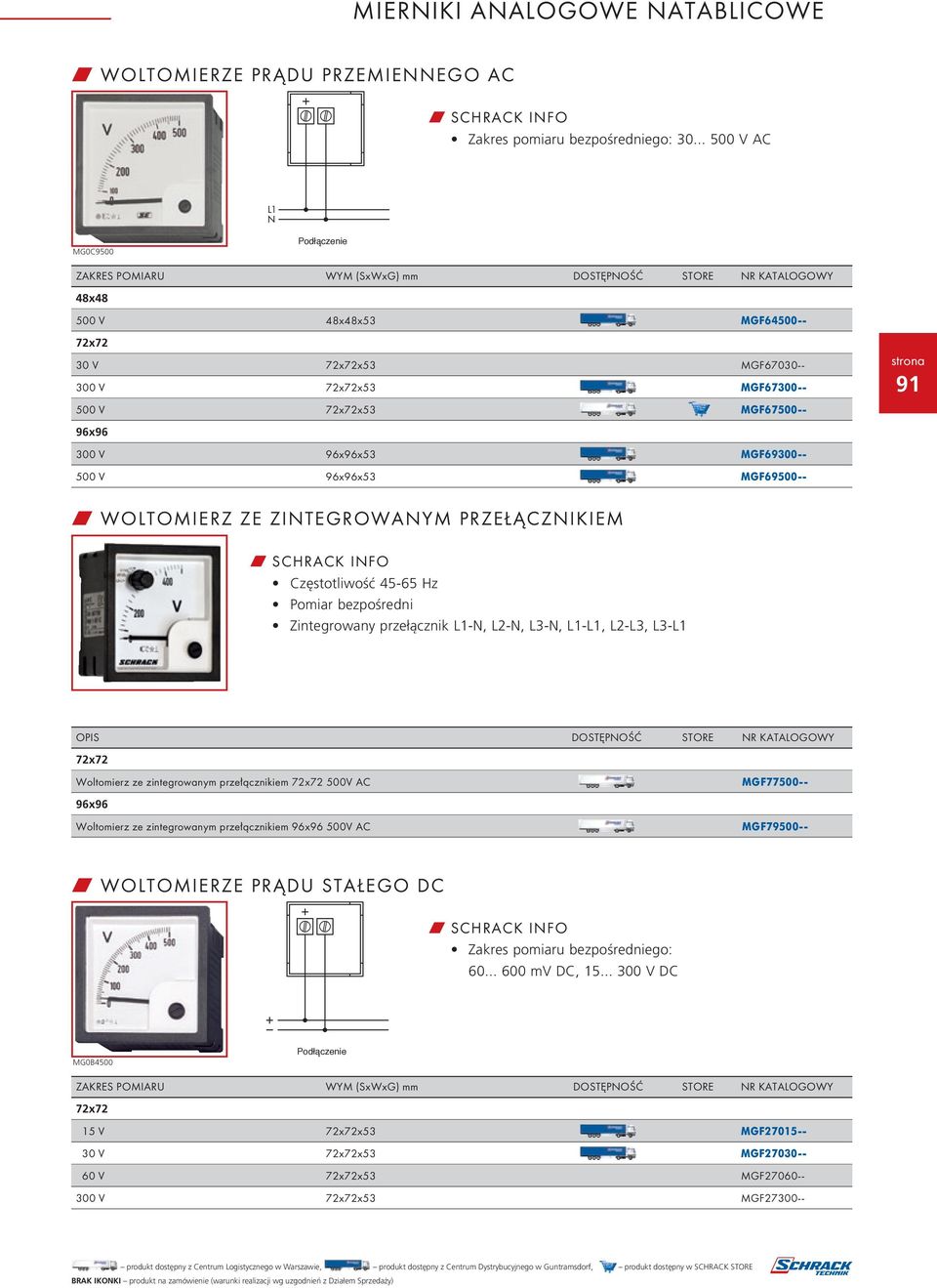

14 MIERNIKI ANALOGOWE NATABLICOWE w WOLTOMIERZE PRĄDU PRZEMIENNEGO AC Zakres pomiaru bezpośredniego: V AC L1 N MG0C9500 ZAKRES POMIARU WYM (SxWxG) mm DOSTĘPNOŚĆ STORE NR KATALOGOWY 48x V 48x48x53 MGF x72 30 V 72x72x53 MGF V 72x72x53 MGF V 72x72x53 MGF x V 96x96x53 MGF V 96x96x53 MGF w WOLTOMIERZ ZE ZINTEGROWANYM PRZEŁĄCZNIKIEM Częstotliwość Hz Pomiar bezpośredni Zintegrowany przełącznik L1-N, L2-N, L3-N, L1-L1, L2-L3, L3-L1 OPIS DOSTĘPNOŚĆ STORE NR KATALOGOWY 72x72 Woltomierz ze zintegrowanym przełącznikiem 72x72 500V AC MGF x96 Woltomierz ze zintegrowanym przełącznikiem 96x96 500V AC MGF w WOLTOMIERZE PRĄDU STAŁEGO DC Zakres pomiaru bezpośredniego: mv DC, V DC mg0b4500 ZAKRES POMIARU WYM (SxWxG) mm DOSTĘPNOŚĆ STORE NR KATALOGOWY 72x72 15 V 72x72x53 MGF V 72x72x53 MGF V 72x72x53 MGF V 72x72x53 MGF

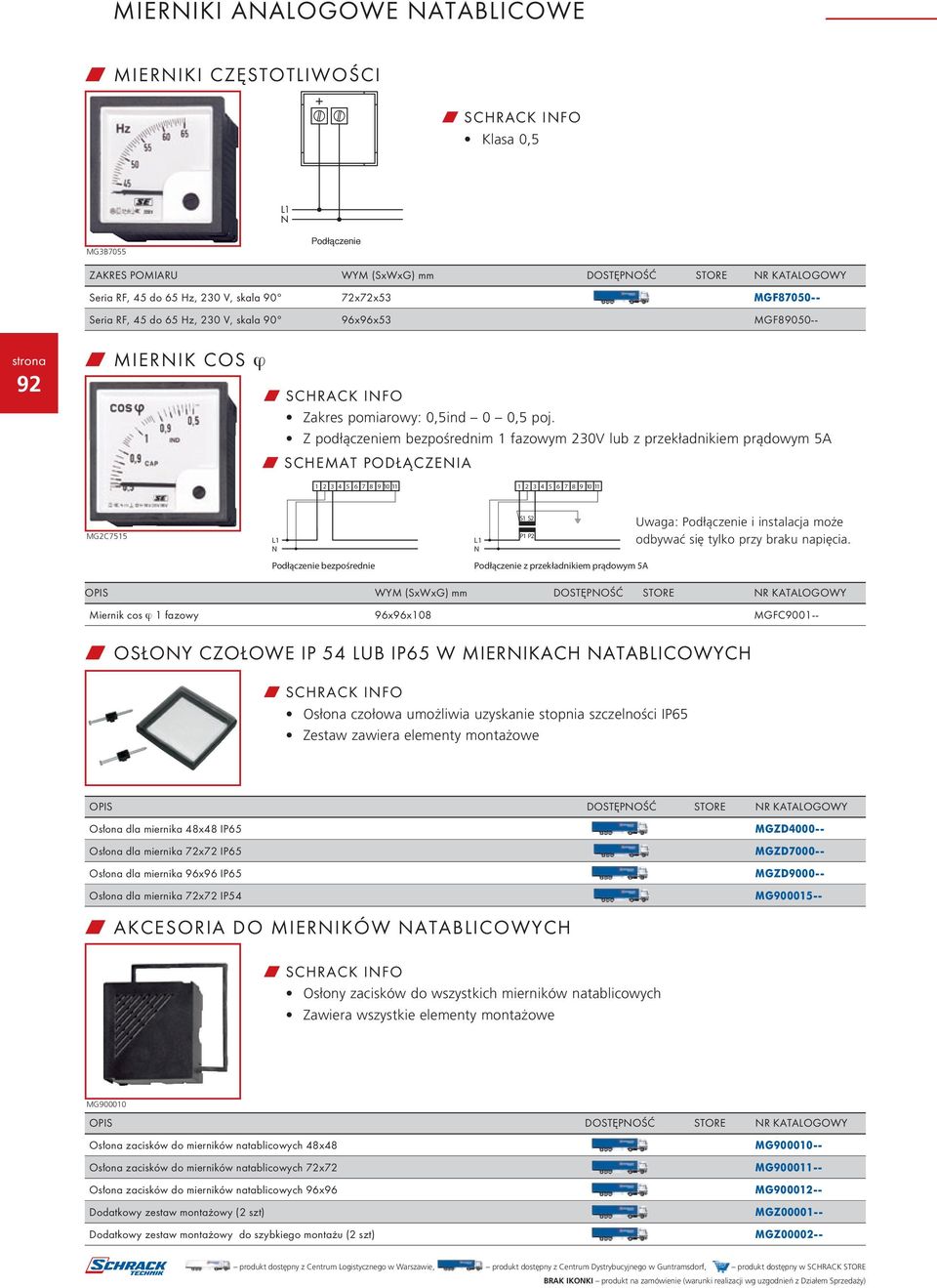

15 MIERNIKI ANALOGOWE NATABLICOWE w MIERNIKI CZĘSTOTLIWOŚCI Klasa 0,5 L1 N mg3b7055 ZAKRES POMIARU WYM (SxWxG) mm DOSTĘPNOŚĆ STORE NR KATALOGOWY Seria RF, 45 do 65 Hz, 230 V, skala 90 72x72x53 MGF Seria RF, 45 do 65 Hz, 230 V, skala 90 96x96x53 MGF w MIERNIK COS ϕ Zakres pomiarowy: 0,5ind 0 0,5 poj. Podłączenie miernika RFA96/1 Z podłączeniem bezpośrednim 1 fazowym 230V lub z przekładnikiem prądowym 5A Podłączenie miernika RFA96/1 w SCHEMAT PODŁĄCZENIA mg2c7515 L1 N Podłączenie bezpośrednie L1 N S1 S2 P1 P2 Podłączenie z przekładnikiem prądowym 5A Uwaga: Podłączenie i instalacja może odbywać się tylko przy braku napięcia. OPIS WYM (SxWxG) mm DOSTĘPNOŚĆ STORE NR KATALOGOWY Bemerkung: Einbau und Anschluß dieser Instrumente h at in absolutem spannungslosen Zustand zu erfolgen, da zwischen Netz und Gerät keinerlei Isolation besteht. Miernik cos ϕ 1 fazowy 96x96x108 MGFC w OSŁONY CZOŁOWE IP 54 LUB IP65 W MIERNIKACH NATABLICOWYCH Osłona czołowa umożliwia uzyskanie stopnia szczelności IP65 Zestaw zawiera elementy montażowe OPIS DOSTĘPNOŚĆ STORE NR KATALOGOWY Osłona dla miernika 48x48 IP65 Osłona dla miernika 72x72 IP65 Osłona dla miernika 96x96 IP65 Osłona dla miernika 72x72 IP54 MGZD MGZD MGZD MG w AKCESORIA DO MIERNIKÓW NATABLICOWYCH Osłony zacisków do wszystkich mierników natablicowych Zawiera wszystkie elementy montażowe MG OPIS DOSTĘPNOŚĆ STORE NR KATALOGOWY Osłona zacisków do mierników natablicowych 48x48 MG Osłona zacisków do mierników natablicowych 72x72 MG Osłona zacisków do mierników natablicowych 96x96 MG Dodatkowy zestaw montażowy (2 szt) MGZ Dodatkowy zestaw montażowy do szybkiego montażu (2 szt) MGZ

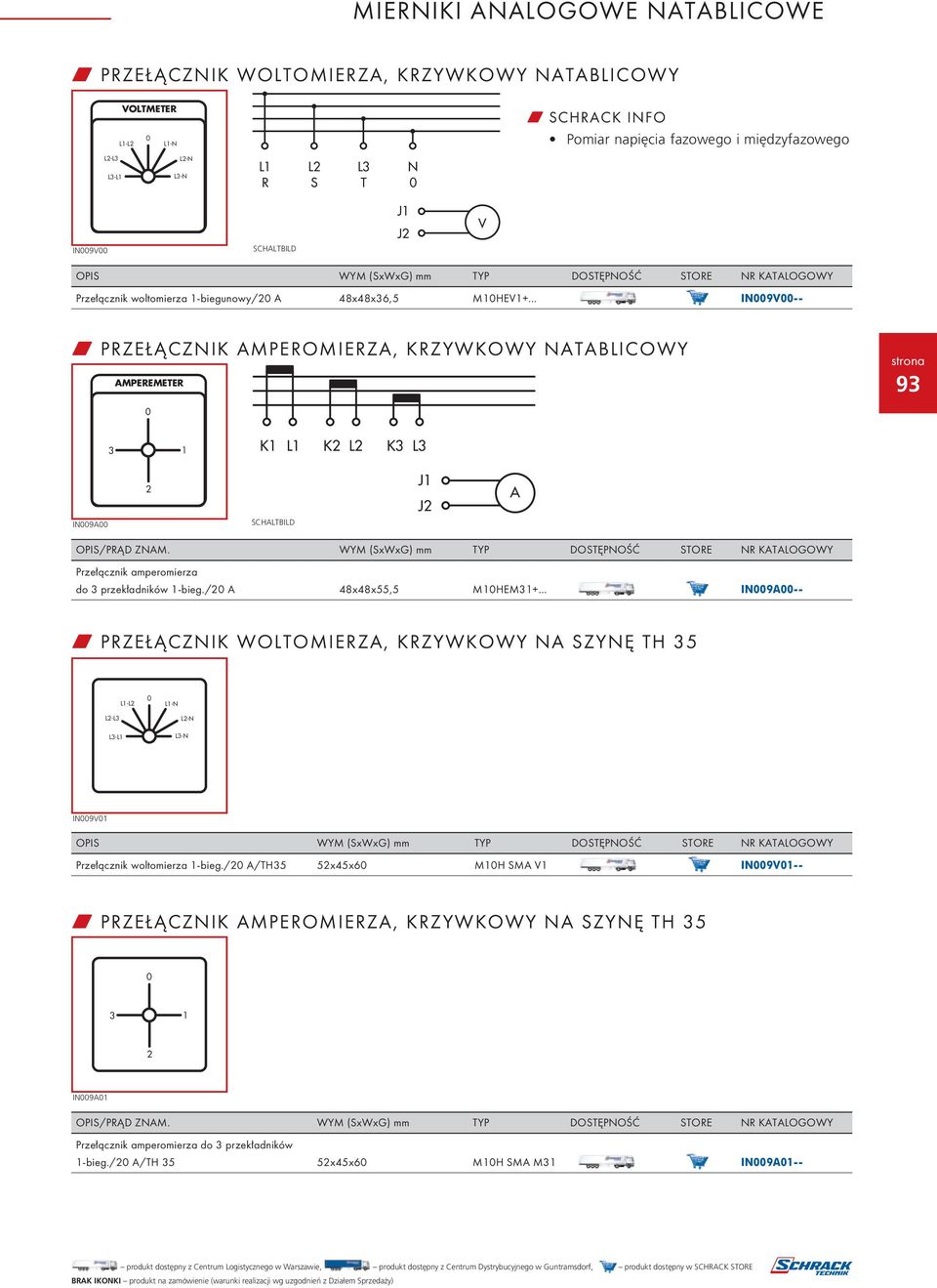

16 MIERNIKI ANALOGOWE NATABLICOWE w PRZEŁĄCZNIK WOLTOMIERZA, KRZYWKOWY NATABLICOWY VOLTMETER 0 L1-L2 L1-N Pomiar napięcia fazowego i międzyfazowego L2-L3 L3-L1 L2-N L3-N L1 R L2 S L3 T N 0 in009v00 SCHALTBILD J1 J2 V OPIS WYM (SxWxG) mm TYP DOSTĘPNOŚĆ STORE NR KATALOGOWY Przełącznik woltomierza 1-biegunowy/20 A 48x48x36,5 M10HEV1+ IN009V00-- w PRZEŁĄCZNIK AMPEROMIERZA, KRZYWKOWY NATABLICOWY AMPEREMETER K1 L1 K2 L2 K3 L3 2 J1 J2 A in009a00 SCHALTBILD OPIS/PRĄD ZNAM. WYM (SxWxG) mm TYP DOSTĘPNOŚĆ STORE NR KATALOGOWY Przełącznik amperomierza do 3 przekładników 1-bieg./20 A 48x48x55,5 M10HEM31+ IN009A00-- w PRZEŁĄCZNIK WOLTOMIERZA, KRZYWKOWY NA SZYNĘ TH 35 L1-L2 0 L1-N L2-L3 L2-N L3-L1 L3-N IN009V01 OPIS WYM (SxWxG) mm TYP DOSTĘPNOŚĆ STORE NR KATALOGOWY Przełącznik woltomierza 1-bieg./20 A/TH35 52x45x60 M10H SMA V1 IN009V01-- w PRZEŁĄCZNIK AMPEROMIERZA, KRZYWKOWY NA SZYNĘ TH IN009A01 OPIS/PRĄD ZNAM. WYM (SxWxG) mm TYP DOSTĘPNOŚĆ STORE NR KATALOGOWY Przełącznik amperomierza do 3 przekładników 1-bieg./20 A/TH 35 52x45x60 M10H SMA M31 IN009A01--

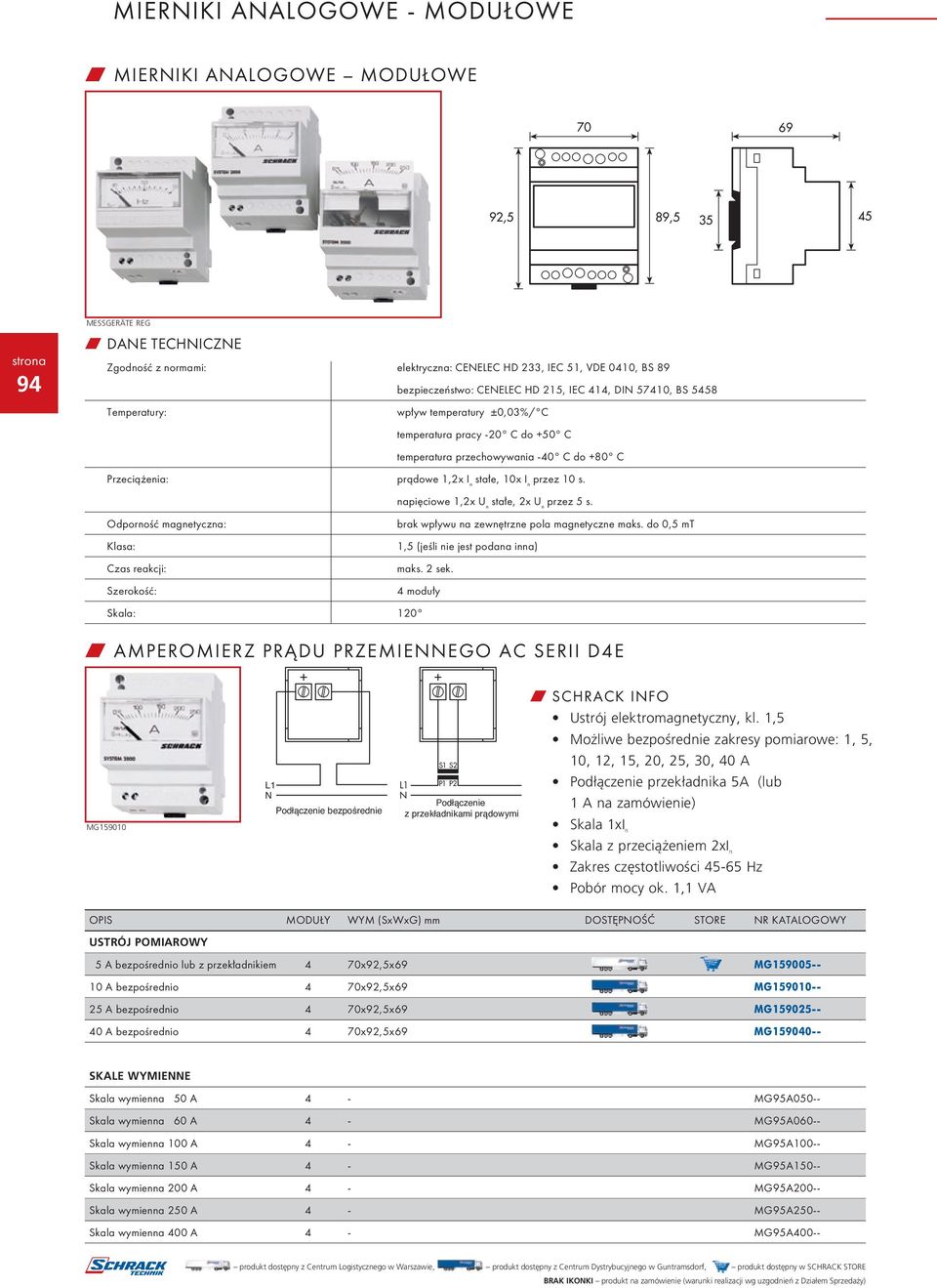

17 MIERNIKI ANALOGOWE - MODUŁOWE w MIERNIKI ANALOGOWE MODUŁOWE ,5 89, MESSGERÄTE REG w DANE TECHNICZNE Zgodność z normami: elektryczna: CENELEC HD 233, IEC 51, VDE 0410, BS 89 bezpieczeństwo: CENELEC HD 215, IEC 414, DIN 57410, BS 5458 Temperatury: wpływ temperatury ±0,03%/ C temperatura pracy -20 C do +50 C temperatura przechowywania -40 C do +80 C Przeciążenia: prądowe 1,2x I n stałe, 10x I n przez 10 s. napięciowe 1,2x U n stałe, 2x U n przez 5 s. Odporność magnetyczna: brak wpływu na zewnętrzne pola magnetyczne maks. do 0,5 mt Klasa: 1,5 (jeśli nie jest podana inna) Czas reakcji: maks. 2 sek. Szerokość: 4 moduły Skala: 120 w Amperomierz prądu przemiennego AC serii D4E MG L1 N Podłączenie bezpośrednie S1 S2 L1 P1 P2 N Ustrój elektromagnetyczny, kl. 1,5 Możliwe bezpośrednie zakresy pomiarowe: 1, 5, 10, 12, 15, 20, 25, 30, 40 A Podłączenie przekładnika 5A (lub 1 A na zamówienie) Skala 1xI n Skala z przeciążeniem 2xI n Zakres częstotliwości Hz Pobór mocy ok. 1,1 VA OPIS MODUŁY WYM (SxWxG) mm DOSTĘPNOŚĆ STORE NR KATALOGOWY USTRÓJ POMIAROWY 5 A bezpośrednio lub z przekładnikiem 4 70x92,5x69 MG A bezpośrednio 4 70x92,5x69 MG A bezpośrednio 4 70x92,5x69 MG A bezpośrednio 4 70x92,5x69 MG SKALE WYMIENNE Skala wymienna 50 A 4 - MG95A050-- Skala wymienna 60 A 4 - MG95A060-- Skala wymienna 100 A 4 - MG95A100-- Skala wymienna 150 A 4 - MG95A150-- Skala wymienna 200 A 4 - MG95A200-- Skala wymienna 250 A 4 - MG95A250-- Skala wymienna 400 A 4 - MG95A400--

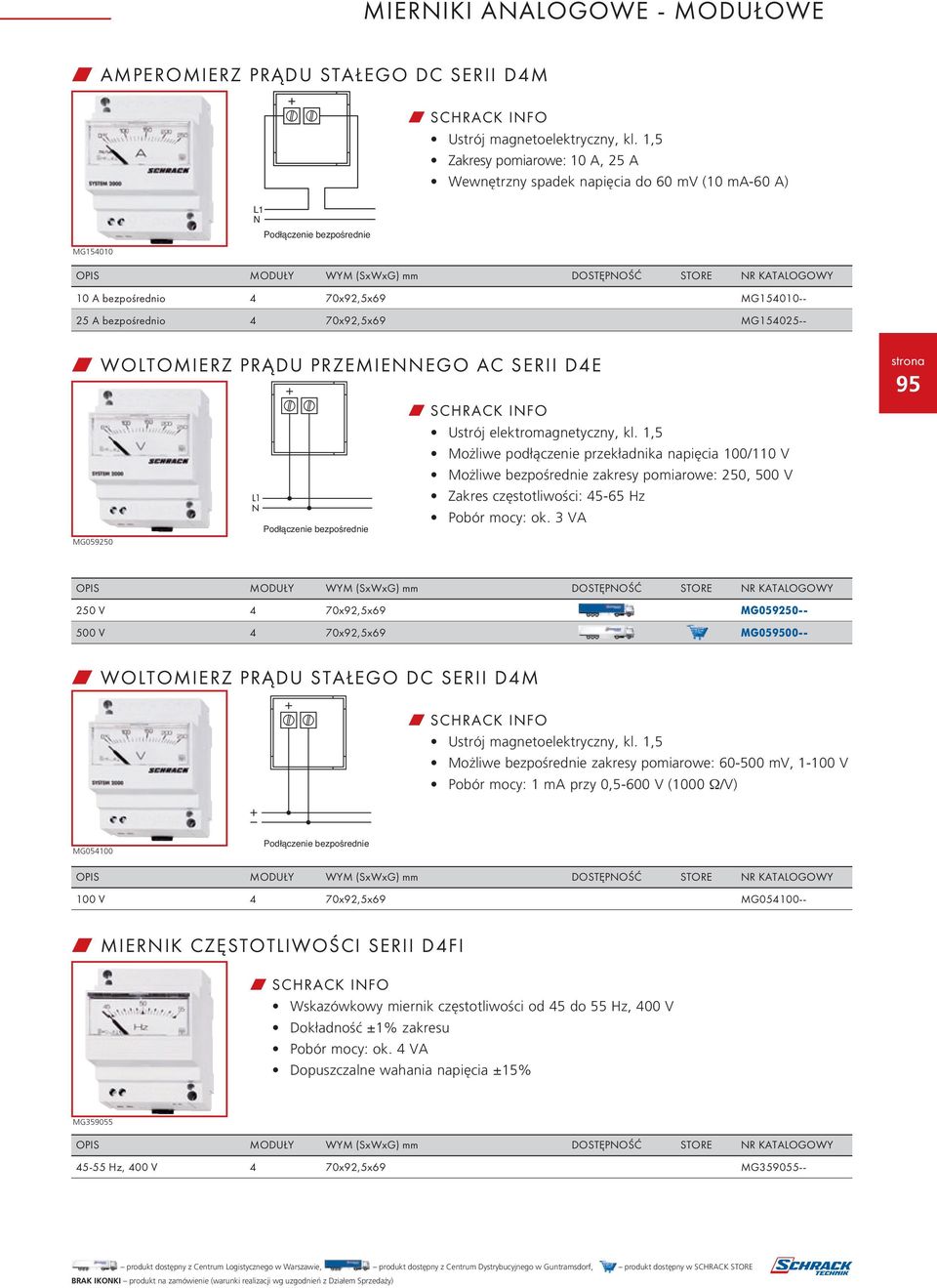

18 MIERNIKI ANALOGOWE - MODUŁOWE w Amperomierz prądu stałego DC serii D4M MG L1 N Podłączenie bezpośrednie Ustrój magnetoelektryczny, kl. 1,5 Zakresy pomiarowe: 10 A, 25 A Wewnętrzny spadek napięcia do 60 mv (10 ma-60 A) OPIS MODUŁY WYM (SxWxG) mm DOSTĘPNOŚĆ STORE NR KATALOGOWY 10 A bezpośrednio 4 70x92,5x69 MG A bezpośrednio 4 70x92,5x69 MG w Woltomierz prądu przemiennego AC serii D4E MG L1 N Podłączenie bezpośrednie Ustrój elektromagnetyczny, kl. 1,5 Możliwe podłączenie przekładnika napięcia 100/110 V Możliwe bezpośrednie zakresy pomiarowe: 250, 500 V Zakres częstotliwości: Hz Pobór mocy: ok. 3 VA OPIS MODUŁY WYM (SxWxG) mm DOSTĘPNOŚĆ STORE NR KATALOGOWY 250 V 4 70x92,5x69 MG V 4 70x92,5x69 MG w Woltomierz prądu stałego DC serii D4M Ustrój magnetoelektryczny, kl. 1,5 Możliwe bezpośrednie zakresy pomiarowe: mv, V Pobór mocy: 1 ma przy 0,5-600 V (1000 Ω/V) MG Podłączenie bezpośrednie OPIS MODUŁY WYM (SxWxG) mm DOSTĘPNOŚĆ STORE NR KATALOGOWY 100 V 4 70x92,5x69 MG w Miernik częstotliwości serii D4FI Wskazówkowy miernik częstotliwości od 45 do 55 Hz, 400 V Dokładność ±1% zakresu Pobór mocy: ok. 4 VA Dopuszczalne wahania napięcia ±15% MG OPIS MODUŁY WYM (SxWxG) mm DOSTĘPNOŚĆ STORE NR KATALOGOWY Hz, 400 V 4 70x92,5x69 MG

19 MIERNIKI CYFROWE - MODUŁOWE w MIERNIKI CYFROWE MODUŁOWE Wysokość wyświetlacza 14mm Wyświetlane są 3 cyfry maksymalne wskazanie 999 Napięcie probiercze 2kV, 50Hz Klasa cyfra Podłączenie: zaciski śrubowe Temperatura pracy: 5 C do + 40 C Temperatura przechowywania -40 C do + 70 C MESSGERÄTE REG DIGITAL 96 w DANE TECHNICZNE Przeciążenie stałe: 1,2x U n 1,2x I n Przeciążenie chwilowe: 2x U n /5 sek. 10x I n /10 sek. w WOLTOMIERZ / AMPEROMIERZ CYFROWY PRĄDU PRZEMIENNEGO AC mgu076k8 Podłączenie jako woltomierz wejście zasilanie L N COM A V 10 9 napięcie pomiarowe V AC napięcie pomocnicze Podłączenie jako amperomierz wejście COM A V A S1 S2 P1 P2 zasilanie V AC napięcie pomocnicze Miernik ma możliwość wyboru pracy jako woltomierz lub amperomierz Zakres amperomierza: A wybierany przyciskiem ( dla odpowiedniego przekładnika) Zakres woltomierza: 500V (przeciążenie 600V) Napięcie pomocnicze: 230V, 50Hz Częstotliwość znamionowa: 50 Hz, zakres pracy Hz Pomiar: TRUE RMS OPIS MODUŁY WYM (SxWxG) mm DOSTĘPNOŚĆ STORE NR KATALOGOWY A do przekł. 5 A (600) V AC 4 70x92,5x69 MGU076K8-- w AMPEROMIERZ CYFROWY PRĄDU PRZEMIENNEGO AC mg Częstotliwość pracy: Hz Pobór mocy: 1 VA Zakresy pomiarowe: 10, 20 A OPIS MODUŁY WYM (SxWxG) mm DOSTĘPNOŚĆ STORE NR KATALOGOWY 10 A bezpośrednio 4 70x92,5x69 MG A bezpośrednio 4 70x92,5x69 MG

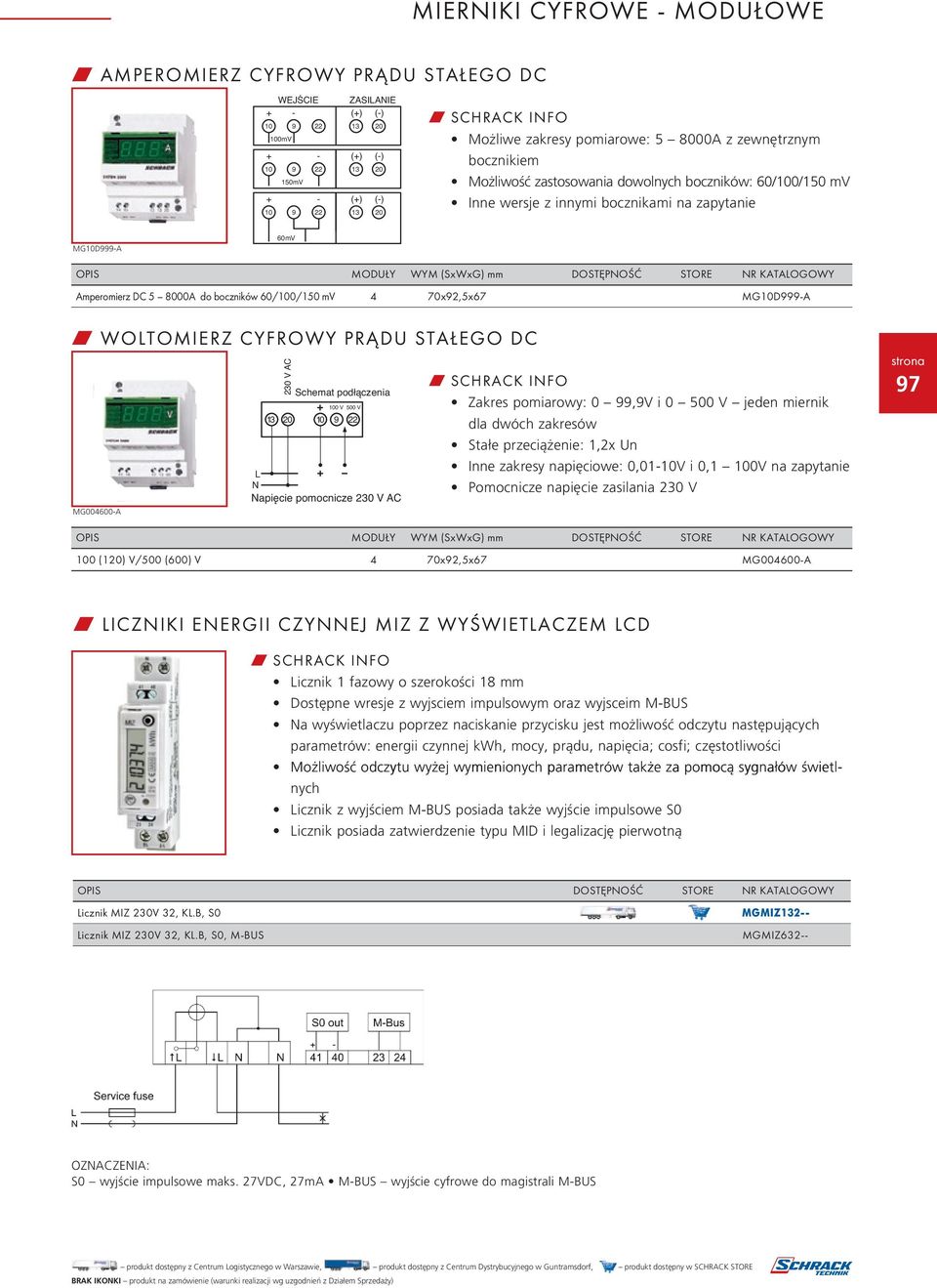

20 MIERNIKI CYFROWE - MODUŁOWE w AMPEROMIERZ CYFROWY PRĄDU STAŁEGO DC WEJŚCIE ZASILANIE + - (+) (-) mV + - (+) (-) mV + - (+) (-) Możliwe zakresy pomiarowe: A z zewnętrznym bocznikiem Możliwość zastosowania dowolnych boczników: 60/100/150 mv Inne wersje z innymi bocznikami na zapytanie mg10d999-a 60mV OPIS MODUŁY WYM (SxWxG) mm DOSTĘPNOŚĆ STORE NR KATALOGOWY Amperomierz DC A do boczników 60/100/150 mv 4 70x92,5x67 MG10D999-A w WOLTOMIERZ CYFROWY PRĄDU STAŁEGO DC mg a V AC Schemat podłączenia 100 V 500 V L N Napięcie pomocnicze 230 V AC Zakres pomiarowy: 0 99,9V i V jeden miernik dla dwóch zakresów Stałe przeciążenie: 1,2x Un Inne zakresy napięciowe: 0,01-10V i 0,1 100V na zapytanie Pomocnicze napięcie zasilania 230 V OPIS MODUŁY WYM (SxWxG) mm DOSTĘPNOŚĆ STORE NR KATALOGOWY 100 (120) V/500 (600) V 4 70x92,5x67 MG A w LICZNIKI ENERGII CZYNNEJ MIZ Z WYŚWIETLACZEM LCD Licznik 1 fazowy o szerokości 18 mm Dostępne wresje z wyjsciem impulsowym oraz wyjsceim M-BUS Na wyświetlaczu poprzez naciskanie przycisku jest możliwość odczytu następujących parametrów: energii czynnej kwh, mocy, prądu, napięcia; cosfi; częstotliwości Możliwość odczytu wyżej wymienionych parametrów także za pomocą sygnałów świetlnych Licznik z wyjściem M-BUS posiada także wyjście impulsowe S0 Licznik posiada zatwierdzenie typu MID i legalizację pierwotną OPIS DOSTĘPNOŚĆ STORE NR KATALOGOWY Licznik MIZ 230V 32, KL.B, S0 Licznik MIZ 230V 32, KL.B, S0, M-BUS MGMIZ132-- MGMIZ632-- OZNACZENIA: S0 wyjście impulsowe maks. 27VDC, 27mA M-BUS wyjście cyfrowe do magistrali M-BUS

21 LICZNIKI ENERGII DIZ w LICZNIKI ENERGII CZYNNEJ DIZ 1- I 2-TARYFOWE Z WYŚWIETLACZEM LCD Licznik z wyświetlaczem LCD Wykonanie 1 lub 2 taryfowe Przekładnia przekładnika ustawiana w liczniku Możliwość oszynowania z innymi aparatami modułowymi Opcja licznik z baterią do odczytu przy braku napięć Wyjścia impulsowe M-BUS 1) lub LON-BUS Zatwierdzenie typu zgodne z dyrektywą MID DE-07-MI003-PTB011 Licznik posiada legalizację pierwotną mgdiz005b 98 w ASPEKTY PRAWNE I NORMY MID zasadnicze wymagania określone w dyrektywie nowego podejścia 2004/22/WE z dnia 31 marca 2004 r. w sprawie przyrządów pomiarowych (Dz.Urz. UE L 135 z r.; Dz. Urz. UE Polskie wydanie specjalne, rozdz. 13, t. 34, str. 149), zwanej dyrektywą MlD, wdrożonej do prawodawstwa polskiego przepisami rozporządzenia Ministra Gospodarki z dnia 18 grudnia 2006 r. w sprawie zasadniczych wymagań dla przyrządów pomiarowych (Dz. U. z 2007 r. Nr 3, poz. 27). Zgodnie z art. 6 ust. 2 ustawy z dnia 30 sierpnia 2002 r. o systemie oceny zgodności (Dz.U. z 2004 r. Nr 204, poz. 2087, z póżn. zm.), wdrażającej w zakresie swojej regulacji m.in. dyrektywę MlD, dokonanie oceny zgodności jest obowiązkowe przed wprowadzeniem do obrotu ww. liczników tj. udostępnieniem ich po raz pierwszy na terytorium państwa członkowskiego Unii Europejskiej lub państwa członkowskiego Europejskiego Porozumienia o Wolnym Handlu (EFTA), w celu ich używania lub dystrybucji. Liczniki DIZ spełniają wymagania następujących norm: PN-EN :2006 (U) Część 1. Otwarta wymiana danych w automatyce budynków, sterowaniu i zarządzaniu budynkami Protokół sieci budynkowej PN-EN ,3,4:2006 (U) Część 2,3,4. Otwarta wymiana danych w automatyce budynków, sterowaniu i zarządzaniu budynkami Protokół sieci budynkowej PN-EN ,3 :2005 (U) Część 2,3. System komunikacji do zdalnego odczytywania wskazań przyrządów pomiarowych Część 2: Warstwa fizyczna i warstwa łącza PN-EN 60715:2007 Wymiary aparatury rozdzielczej i sterowniczej niskonapięciowej Znormalizowany montaż na szynach, w celu mechanicznego mocowania aparatury elektrycznej w instalacjach rozdzielczych i sterowniczych PN-EN :2006 (U) Kompatybilność elektromagnetyczna (EMC) Część 3-2,4-2, 4-3, 4-4, 4-5, 4-6, 4-11, 6-2: Dopuszczalne poziomy Dopuszczalne poziomy emisji harmonicznych prądu (fazowy prąd zasilający odbiornika < lub = 16 A) PN-EN :2006 Urządzenia do pomiarów energii elektrycznej (prądu przemiennego) Wymagania ogólne, badania i warunki badań Część 11: Urządzenia do pomiarów PN-EN :2008 Urządzenia do pomiarów energii elektrycznej (prądu przemiennego) Wymagania szczegółowe Część 21: Liczniki statyczne energii czynnej (klas 1 i 2) PN-EN :2006 Badania środowiskowe Część 2-30: Próby Próba Db: Wilgotne gorąco cykliczne (cykl 12h + 12h) PN EN :2008 Urządzenia do pomiarów energii elektrycznej (prądu przemiennego) Część 1: Wymagania ogólne, badania i warunki badań Urządzenia do pomiarów (klas A, B i C) (oryg.) klasy dokładności A, B, C korespondują odpowiednio z dotychczasowymi klasami dokładności 2, 1 i 0,5 PN EN :7 Urządzenia do pomiarów energii elektrycznej (prądu przemiennego) Część 3: Wymagania szczegółowe Liczniki statyczne energii czynnej (klas A, B i C) (oryg.) ITU-T V.11 Electrical characteristics for balanced double-current interchange circuits operating at data signalling rates up to 10 Mbit/s TIA/EIA-485 Electrical characteristics of generators and receivers for use in balanced digital multipoint systems

22 LICZNIKI ENERGII DIZ w LICZNIKI ENERGII CZYNNEJ DIZ 1- I 2-TARYFOWE Z WYŚWIETLACZEM LCD (kontynuacja) w WSKAZÓWKI Licznik może być połączony z innymi aparatami modułowymi oszynowaniem 3 lub 4 polowym (tor N z lewej strony) w WYMIARY w UWAGA W licznikach z wyjściem M-BUS adresowanie odbywa się za pomocą przycisku (instrukcja w opakowaniu) w SCHEMATY PODŁĄCZEŃ OZNACZENIA: S0 wyjście impulsowe maks. 27VDC, 27mA Es wejściowe napięcie sterujące M-BUS wyjście cyfrowe do magistrali M-BUS LON-BUS - wyjście cyfrowe do magistrali LON-Techology (technologia LON-WORKS) OPIS MODUŁY WYM (SxWxG) mm DOSTĘPNOŚĆ STORE NR KATALOGOWY Licznik DIZ 3 x 230 / 400V; 5/1A, kl. B; S ,5x89,5x64,2 MGDIZ005-- Licznik DIZ 3 x 230 / 400V; 5/1A, kl. B; S0, 1-ES, 2-taryfy 6 107,5x89,5x64,2 MGDIZ005-Z Licznik DIZ 3 x 230 / 400V; 5/1A, kl. B; M-BUS 6 107,5x89,5x64,2 MGDIZ305-- Licznik DIZ 3 x 230 / 400V; 5/1A, kl. B; M-BUS; 1-ES, 2- taryfy 6 107,5x89,5x64,2 MGDIZ305-Z Licznik DIZ 3 x 230 / 400V; 5(65)A, kl. B; S ,5x89,5x64,2 MGDIZ065-- Licznik DIZ 3 x 230 / 400V; 5(65)A, kl. B; S0, 1-ES, 2- taryfy 6 107,5x89,5x64,2 MGDIZ065-Z Licznik DIZ 3 x 230 / 400V; 5(65)A, kl. B; M-BUS 6 107,5x89,5x64,2 MGDIZ365-- Licznik DIZ 3 x 230 / 400V; 5(65)A, kl. B; M-BUS; 1-ES, 2- taryfy 6 107,5x89,5x64,2 MGDIZ365-Z Licznik DIZ 3 x 230 / 400 5/1A, kl. B, S0,RS ,5x89,5x64,2 MGDIZ205-- Licznik DIZ 3 x 230 / 400 5/1A, kl. B, S0,RS485, 2-taryfy 6 107,5x89,5x64,2 MGDIZ205-Z Licznik DIZ 3 x 230 / 400 5(65)A, kl. B, S0,RS ,5x89,5x64,2 MGDIZ265-- Licznik DIZ 3 x 230 / 400 5(65)A, kl. B, S0,RS485, 2-taryfy 6 107,5x89,5x64,2 MGDIZ265-Z Licznik DIZ 3 x 230 / 400 5/1A, kl. B, S0,LON-BUS 6 107,5x89,5x64,2 MGDIZL05-- Licznik DIZ 3 x 230 / 400 5/1A, kl. B, S0, LON-BUS, 2-taryfy 6 107,5x89,5x64,2 MGDIZL05-Z Licznik DIZ 3 x 230 / 400 5(65)A, kl. B, S0, LON-BUS 6 107,5x89,5x64,2 MGDIZL65-- Licznik DIZ 3 x 230 / 400 5(65)A, kl. B, S0, LON-BUS, 2-taryfy 6 107,5x89,5x64,2 MGDIZL65-Z ES - napięcie wejściowe sterujące

23 LICZNIKI ENERGII DIZ w LICZNIKI ENERGII CZYNNEJ DIZ 1- I 2-TARYFOWE Z WYŚWIETLACZEM LCD (kontynuacja) 100 w DANE TECHNICZNE LICZNIKI DIZ Napięcie 4-przewodowe* 3x230/400 V*, 3x58/100 V, 3x63/110 V, 3x290/500 V 3-przewodowe 3x400 V, 3x100 V, 3x110 V, 3x500 V 2-przewodowe 1x230 V, 1x58 V, 1x63 V, 1x100 V, 1x110 V Prąd 5(65) A*; 5II1 A*, 1 A Częstotliwość 50 Hz, 60 Hz*; (16 2 / Hz) 1 ) 3 Klasa energia czynna klasa B wg PN EN :2008 Typ pomiaru energia czynna P+ Stała licznika LED (Imp./kWh) 5(65) A: II1 A, 1 A: wyj. impulsowe (Imp./kWh) 5(65) A: (zależy od licznika - typowa 100) 5II1 A, 1 A: (zależy od licznika - typowa 1000) możliwość konfiguracji możliwość konfiguracji stałej i długości impulsu za pomocą przycisku Pomiar energii wartość maksymalna 1 taryfa, opcja 2 taryfy (T1/T2) Przechowywanie danych co najmniej 20 lat w pamięci FLASH/EEPROM Wyświetlacz LCD 2 linie z 8 i 7 cyframi + dodatkowe symbole Wysokość 4 x 6 mm Wyj. komunikacyjne interfejs M-BUS (EN , -3) (opcja) LON-BUS (EN14908) maks. szybkość 9600 Baud Wyjście impulsowe ilość wyjść 1 S0 maks. 27 VDC, 27 ma OptoMOSFET maks. 250 V AC/DC, 100 ma, (zgodny ze standardem S0) Napięcie zasilania rodzaj 3-fazowe Pobór mocy na fazę cewka napięciowa < 2,0 VA / 1,0 W cewka prądowa 5(65) A < 2,5 VA 5II1 A, 1 A < 0,5 VA Charakterystyka EMV izolacja izolacja: 4 kv AC, 50 Hz, 1 min napięcie udarowe EMV: 4 kv, Impuls 1,2/50 µs, 2 Ω ISO: 6 kv, Impuls 1,2/50 µs, 500 Ω odporność na pole HF 10 V/m (pod obciążeniem) Temperatury pracy / przechowywania -25 C C / -40 C C Podłączenie 5II1 A, 1 A 4 mm 2 (cewka prądowa), 2.5 mm 2 (cewka napięciowa) 5(65) A 16 mm 2 (cewka prądowa), 2,5 mm 2 (cewka napięciowa) Obudowa wymiary 107,5 x 89,5 x 64,2 (szer x wys x gł) mm = 6 modułów klasa izolacji 2 stopień ochrony obudowa IP 20 stopień ochrony zaciski IP 20 materiał obudowy Polycarbonat odporność na spalenie trudnopalny, bezhalogenowy waga ok. 400 g Baterie (opcja) baterie do odczytu licznika czas zasilania min. 30 h ciągłej pracy * standardowe wartości 1) liczniki z wyjściem M-BUS fabrycznie nie posiadają ustawionego adresu

24 LICZNIKI ENERGII EIZ-G w LICZNIKI ENERGII CZYNNEJ I BIERNEJ EIZ-G 1-TARYFOWE EIZ-SCHRACK-PL Możliwość zdalnej komunikacji w elektronicznych systemach przy wykorzystaniu wyjść: impulsowych lub M-BUS Wyjście typu LON-BUS na zapytanie Osłona zacisków przyłączeniowych wyposażona w możliwość plombowania Licznik jednotaryfowy z liczydłem elektromechanicznym Zatwierdzenie typu zgodne z dyrektywą MID nr DE-07-MI003-PTB004 Licznik posiada legalizację pierwotną w ASPEKTY PRAWNE I NORMY MID - zasadnicze wymagania określone w dyrektywie nowego podejścia 2004/22/WE z dnia 31 marca 2004 r. w sprawie przyrządów pomiarowych (Dz.Urz. UE L 135 z r.; Dz. Urz. UE Polskie wydanie specjalne, rozdz. 13, t. 34, str. 149), zwanej dyrektywą MlD, wdrożonej do prawodawstwa polskiego przepisami rozporządzenia Ministra Gospodarki z dnia 18 grudnia 2006 r. w sprawie zasadniczych wymagań dla przyrządów pomiarowych (Dz. U. z 2007 r. Nr 3, poz. 27). Zgodnie z art. 6 ust. 2 ustawy z dnia 30 sierpnia 2002 r. o systemie oceny zgodności (Dz.U. z 2004 r. Nr 204, poz. 2087, z póżn. zm.), wdrażającej w zakresie swojej regulacji m.in. dyrektywę MlD, dokonanie oceny zgodności jest obowiązkowe przed wprowadzeniem do obrotu ww. liczników tj. udostępnieniem ich po raz pierwszy na terytorium państwa członkowskiego Unii Europejskiej lub państwa członkowskiego Europejskiego Porozumienia o Wolnym Handlu (EFTA), w celu ich używania lub dystrybucji. Liczniki EIZ spełniają wymagania następujących norm: PN-EN :2006 (U) Część 1. Otwarta wymiana danych w automatyce budynków, sterowaniu i zarządzaniu budynkami -- Protokół sieci budynkowej PN-EN ,3,4:2006 (U) Część 2,3,4. Otwarta wymiana danych w automatyce budynków, sterowaniu i zarządzaniu budynkami -- Protokół sieci budynkowej PN-EN ,3 :2005 (U) Część 2,3. System komunikacji do zdalnego odczytywania wskazań przyrządów pomiarowych Część 2: Warstwa fizyczna i warstwa łącza PN-EN 60715:2007 Wymiary aparatury rozdzielczej i sterowniczej niskonapięciowej -- Znormalizowany montaż na szynach, w celu mechanicznego mocowania aparatury elektrycznej w instalacjach rozdzielczych i sterowniczych PN-EN :2006 Badania środowiskowe - Część 2-30: Próby - Próba Db: Wilgotne gorąco cykliczne (cykl 12h + 12h) PN-EN :2006 (U) Kompatybilność elektromagnetyczna (EMC) -Część 3-2,4-2, 4-3, 4-4, 4-5, 4-6, 4-11, 6-2: Dopuszczalne poziomy -- Dopuszczalne poziomy emisji harmonicznych prądu (fazowy prąd zasilający odbiornika < lub = 16 A) PN-EN :2006 Urządzenia do pomiarów energii elektrycznej (prądu przemiennego) -- Wymagania ogólne, badania i warunki badań -- Część 11: Urządzenia do pomiarów PN-EN :2006 Urządzenia do pomiarów energii elektrycznej (prądu przemiennego) -- Wymagania szczegółowe -- Część 21: Liczniki statyczne energii czynnej (klas 1 i 2) PN EN :2008 Urządzenia do pomiarów energii elektrycznej (prądu przemiennego) -- Część 1: Wymagania ogólne, badania i warunki badań -- Urządzenia do pomiarów (klas A, B i C) (oryg.) klasy dokładności A, B, C korespondują odpowiednio z dotychczasowymi klasami dokładności 2, 1 i 0,5 PN EN :7 Urządzenia do pomiarów energii elektrycznej (prądu przemiennego) -- Część 3: Wymagania szczegółowe -- Liczniki statyczne energii czynnej (klas A, B i C) (oryg.) ITU-T V.11 Electrical characteristics for balanced double-current interchange circuits operating at data signalling rates up to 10 Mbit/s TIA/EIA-485 Electrical characteristics of generators and receivers for use in balanced digital multipoint systems
