1 SYSTEM TOROWY PIKO A-GLEIS W SKALI H0

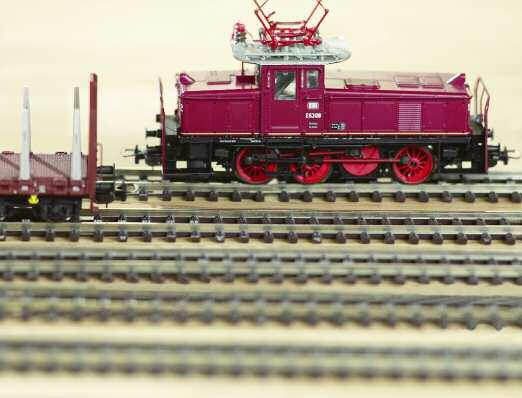

2 Nowy system torowy PIKO A-Gleis w skali H0 charakteryzuje się: przejrzystą geometria dającą nieograniczone możliwości w projektowaniu układów torowych realistycznym wyglądem, w tym także dokładnie grawerowanymi, drewnianymi podkładami dużym wyborem elementów do budowy torowiska tory proste i łukowe, rozjazdy zwykłe, łukowe, symetryczne, krzyżowe itd. smukłym, realistycznym profilem poprzecznym, odpornością na korozję i dobrym przewodzeniem prądu dzięki szynom wykonanym z niklowanego srebra kompatybilnością z torami innych producentów torów modelowych

3 3 NAJWIĘKSZA ATRAKCJA TO SYSTEM TOROWY PIKO A-GLEIS Moduł 470 mm podstawa Powierzchnia o wielkości 470 x 61,88 mm stanowi podstawę geometrii toru PIKO A-Gleis. Wymiary te nie zostały wybrane przypadkowo. Są one rezultatem dokładnych badań, obliczonych za pomocą programu CAD. Tory PIKO A-Gleis w równym stopniu spełniają wymagania kolejek do zabawy oraz kolejek modelowych. Za pomocą siatki modułowej, w bardzo prosty sposób mogą być przedstawione niemalże wszystkie położenia torów bez konieczności wstawiania części pomocniczych: eleganckie bocznice kolejowe w torach prostych lub łukowych, różnorodne rozstawy osi sąsiadujących torów z możliwością wbudowania istniejących akcesoriów, takich jak peron itd. Tak prosta siatka zastępuje skomplikowane szablony. Dzięki zwykłej kartce papieru w kratkę można szkicować położenia torów oraz ustalić zapotrzebowanie na poszczególne ich elementy. Geometria toru Szczególnie charakterystyczne w geometrii toru PIKO A-Gleis jest to, że składa się z niewielkiej ilości elementów. Modelarz nie musi instalować elementów pomocniczych przy zwrotnicach ani przy skrzyżowaniach, które zawsze mogą doprowadzić do nierównego biegu kolejki. Tory Tor PIKO A-Gleis wykonany jest z niklowanego srebra i charakteryzuje się doskonałym przewodzeniem prądu, również na długich liniach kolejowych. Sprężynowe łączniki szyn zapewniają trwałą i pewną moc oraz gwarantują dobry przepływ prądu na złączach stykowych szyn. Podkłady wyprodukowano z wysokowartościowego tworzywa syntetycznego ABS, który cechuje się szczególnie wysoką udarnością, dobrą zdolnością tłumienia dźwięku oraz odpornością na pęknięcia sprężynowe. Zgodnie z prototypem, powierzchnię stanowi drewniany podkład o realistycznym wyglądzie. Nazwy torów Tory PIKO A-Gleis posiadają odpowiednie symbole cyfrowe i literowe, jak np. G231. Za pomocą tych oznaczeń opisane są elementy geometrii w poszczególnych położeniach torów. Oprócz tego oznakowania każdy tor opisany jest odpowiednim kolorem znajdującym się także w prospektach, katalogach oraz na pudełkach. Dzięki temu można łatwo rozpoznać, która część toru jest potrzebna. Moduł o długości 470 mm jest podzielony na dwa tory proste o różnej długości 231 mm i 239 mm. To jest sekret, który pozwala jeździć po równoległych torach o dwóch zwrotnicach bez elementów pomocniczych. Podstawowa powierzchnia o rozmiarach 470 x 61,88 mm dla geometrii toru PIKO jest wynikiem dokładnych badań wyliczonych za pomocą programu CAD.

4 4 PROFESJONALIŚCI BUDUJĄ ELASTYCZNIE... Tory proste Tor PIKO A-Gleis składa się na ogół z dwóch prostych torów, G239 oraz G231. Poprzez połączenie obydwu torów powstanie moduł o długości 470 mm. Inne tory proste, takie jak G115 i G119 mogą być montowane dowolnie i są niezbędne przy powstawaniu bardziej złożonych systemów szynowych. Jeśli budujemy tylko 30 skrzyżowania, wówczas jako toru równoległego potrzebujemy toru prostego G107. Przy montażu rozjazdów na łuku o promieniu R3 do promienia R4, potrzebujemy tor prosty G62, co w przypadku długości odpowiada dokładnie rozstawowi toru o wymiarze 61,88 mm. Tor elastyczny Nadal zdarza się, że modelarze chcieliby odtworzyć cudowny krajobraz linii kolejowej, który jednak nie odpowiada ścisłej, ale prostej geometrii toru. Do tego służy tor elastyczny PIKO o długości 940 mm. Jego długość odpowiada dwu modułom o długości 470 mm. Tor elastyczny może być wygięty do dużo mniejszego promienia niż R1 (360 mm). Promień wielkości 358 mm może jednak doprowadzić przy większych lokomotywach i wagonach do wykolejeń. Jeśli modelarz chciałby jednak ustawić promień o wielkości 358 mm, zaleca się, aby najpierw przetestował swój toczący się materiał, zanim zainstaluje tenże mniejszy promień. Podstawowe promienie W geometrii toru A PIKO zaleca się 4 podstawowe wielkości promieni z równoległym odstępem od koła 61,88 mm: R1 tor łukowy 30, r = 360,00 mm R2 tor łukowy 30, r = 421,88 mm R3 tor łukowy 30, r = 483,75 mm R4 tor łukowy 30, r = 545,63 mm Do montażu kompletnego koła (360 ) potrzeba każdorazowo 12 sztuk poszczególnych torów. Odstęp wielkości 61,88 mm gwarantuje, że już na promieniach R1 oraz R2 mogą się poruszać bezkolizyjnie wagony osobowe oraz długie wagony dwupoziomowe PIKO. Łuk równoległy rozjazdu Aby dostać się z rozjazdu na tor równoległy z zachowaniem odstępu 61,88 mm, niezbędny jest łuk równoległy rozjazdu R9: G239 G231 G119 Tor prosty G239, długość 239,07 mm, G239 + G231 dają moduł o długości 470,0 mm Tor prosty G231, długość 230,93 mm, G231 + G239 dają moduł o długości 470,0 mm Tor prosty G119, długość 119,54 mm, 2 x G119 daje G239 G115 Tor prosty 115 mm, długość 115,46 mm, 2 x G115 daje G231 G107 Tor prosty 107 mm, długość 107,32 mm, tor równoległy do 30_ skrzyżowania G62 Tor prosty G62, długość 61,88 mm, połączenie zwrotnic łukowych między promieniami R3 i R4 G940 Tor elastyczny, długość 940 mm, co odpowiada podwójnej długości modułu 470,0 mm

5 5 Ten duży promień umożliwia łagodne prowadzenie zwrotnicy. Rozstaw toru równoległego, który wynika ze zwrotnicy wynosi dokładnie 61,88 mm. Obszar krzyżownicy, który jest bardzo ważny dla realistycznego wyglądu, składa się z poszczególnych profili szynowych. Bieg obrzeża koła w krzyżownicy jest tak skonstruowany, że umożliwia bezchwiejny przejazd lokomotywy i wagonów przez zwrotnice. Krzyżownice są ułożone w taki sposób, że obszar bezprądowy jest krótszy niż 25 mm. Dzięki temu lokomotywy o małym rozstawie osi mają zapewnione zasilanie energią. Polaryzacja krzyżownicy nie jest więc konieczna. ( Polaryzacja krzyżownic odpowiada, w zależności od wybranej pozycji iglic zwrotnicy, za napięcie na krzyżownicy, które odpowiada biegunowi prawej albo lewej szyny. Wadą polaryzacji jest rozcięcie zwrotnic. W takim przypadku przejeżdżająca lokomotywa powoduje zawsze krótkie spięcie, ponieważ do krzyżownicy przylega nieprawidłowy biegun.) R9 tor łukowy 15, r = 907,97 mm Ten przeciwległy tor łukowy o promieniu 15 odpowiada 15 łukowi przyjętemu w zwrotnicach. Zwrotnice Wszystkie zwrotnice torów PIKO A-Gleis mogą być montowane jako zwrotnice sterowane manualnie oraz elektrycznie. Poprzez zainstalowanie odpowiedniego napędu każda zwrotnica może być sterowana elektrycznie. Wszystkie zwrotnice sterowane manualnie, po przejechaniu przez nie kolejki, zawsze ustawiane są szybko w kierunku przejazdu. Dlatego niepotrzebny jest jakikolwiek osobny napęd dla zwrotnicy sterowanej manualnie. Napęd zwrotnicy Zwrotnice napędzane manualnie nie potrzebują żadnego dodatkowego napędu, są bowiem jednoznacznie ustawione. Każda zwrotnica napędzana manualnie może być przekształcona w zwrotnicę napędzaną elektronicznie poprzez zainstalowanie napędu (art. nr Natomiast w przypadku zwrotnicy napędzanej elektrycznie, istnieje funkcja zwrotna, która cofa iglice zwrotnicy po przesunięciu przy przejeździe ( rozcięcie ) do pozycji pierwotnej. Iglice zwrotnicy ułożone są płasko tak, aby dopasowały się do profilu szyny toru głównego. Wszystkie zwrotnice mają 15 rozjazdy, bazując przy tym na promieniu rozjazdu wielkości 908 mm.

6 ). Tak przekształcona zwrotnica posiada wówczas funkcję zwrotną. To znaczy, że podczas rozcięcia zwrotnicy funkcja ta cofa ją do pozycji pierwotnej. Napęd zwrotnicy elektrycznej można również obsługiwać manualnie. Napęd przytwierdzony jest do zwrotnicy za pomocą połączenia śrubowego. Dzięki jego optymalnemu kształtowi może być również przymocowany do zwrotnic, które są bardzo ciasno ułożone. W przypadku, gdy ze względu na geometrię toru nie ma miejsca, jak np. przy średnim rozjeździe na łuku w przejściu z promienia R3 na promień R2, napęd zwrotnicy może być również zainstalowany pod ziemią. Do tego niezbędny jest zestaw przygotowujący do montażu podziemnego (art. nr 55273) Zwrotnice mogą być również uruchamiane przez napęd podziemny innych producentów i posiadają wówczas odpowiedni otwór wiertniczy w podkładzie (podkładzie nastawczym) przesuwającym iglice zwrotnicy. Koło i szyna w przekroju poprzecznym Wypełnienie wykroju szyn wyprodukowano ze sprawdzonego nierdzewnego materiału charakteryzującego się wysokim przewodzeniem prądu elektrycznego. Przedstawione w określonej skali przekroje szyn torów PIKO A-Gleis mają 2,5 mm wysokości (kod 100) i odpowiadają normie NEM 120. Zapewnia to możliwość poruszania się po torze PIKO A-Gleis niemalże wszystkich pojazdów różnych producentów o tradycyjnych zestawach kołowych. Zgrabna imitacja małych stalowych części, które w oryginale gruntują profil szyny na podkładach, jest tak skonstruowana, że wszystkie zestawy kołowe odpowiadające normom mogą swobodnie, bez turkotania jeździć po wszystkich elementach toru PIKO A-Gleis. Ułożenie Dzięki wysokowartościowym połączeniom szyn ze stali sprężynowej możliwe jest ułożenie toru PIKO na każdej powierzchni. Jest to również wykonalne na powierzchni dywanu. Aby zapewnić długotrwały, bezkolizyjny przejazd kolejki, proponujemy połączyć tory za pomocą śrubek (art. nr 55298) z podłożem. Uchroni to przesunięcie się toru przez działanie siły odśrodkowej przy szybkich i ciężkich pociągach. Każdy tor posiada odpowiednie otwory, niezbędne do wkręcenia prawie niewidocznych śrubek. Połączenie Najprostsze podłączenie zasilania toru PIKO A-Gleis to art. nr Można je przyłączyć do każdego prostego toru G231 (i tylko do tego rodzaju). Za pomocą kabla załączonego do regulatora jazdy możliwe jest podłączenie prądu. Jeśli modelarz zechciałby zaopatrzyć w prąd specjalne posterunki postojowe, szczególne odcinki toru lub tory boczne na łukach lub między zwrotnicami, wówczas ma do dyspozycji łączniki torów z kablami instalacyjnymi (art. nr 55292) Takie łączniki należy później wymienić na łączniki znajdujące się przy każdym torze. Przedstawione w określonej skali profile szyn o wysokości 2,5 mm zapewniają ruch pojazdów różnych producentów o tradycyjnych zestawach kołowych.

7 7 PRZYKŁADY MONTOWANIA ROZJAZDÓW Przykłady montowania rozjazdów 1 Przejście z jednej szyny do dwóch szyn równoległych 2 Przejście z jednej szyny do dwóch szyn równoległych z odstępem peronowym 3 Przejście z jednej szyny do dwóch szyn równoległych z podwójnym równoległym odstępem peronowym 4 Przejście z jednej szyny do trzech szyn równoległych 5 Przejście z toru równoległego do trzech torów równoległych 6 Przejście z toru równoległego z odstępem peronowym do 2 torów równoległych i jednego z odstępem peronowym 7 Przykładowy teren manewrowy z równoległymi torami 8 Przejście z jednego toru równoległego do urządzeń dworcowych

8 Przykłady montowania rozjazdów łukowych 1 Przejście z łuku R3 do R2 i R3 2 Przejście z łuku R2 do R2 i R3 3 Przejście z równoległych łuków R2 do R2 i R3 4 Przejście z równoległych łuków R3 do R2 i R3 5 Przejście z równoległych łuków R3 do R2, R3 i R4 6 Przejście z równoległych łuków R4 do R3 i R4 oraz z R2 do R2 i R3 Uwaga: Przejście w promień R1 za pomocą tej zwrotnicy łukowej nie jest możliwe, ponieważ proponujemy w tym wypadku zwrotnicę łukową z torem o promieniu 421,9 mm (= R2) Do przejazdu promienia R1 musielibyśmy wybrać tor łukowy o promieniu 360 mm (= R1), którego technicznie nie mogą przejechać wszystkie lokomotywy.

9 9 Połączenia szyn Wszystkie łączniki szyn produkowane są z nierdzewnej stali sprężynowej i gwarantują tym samym długotrwałe i stałe połączenie. Jednocześnie zapewniają prawidłowy przepływ prądu. Do celów szczególnych istnieje również połączenie szyn wraz z kablem instalacyjnym (art. nr 55292) Aby elektrycznie oddzielić od siebie odcinki toru, należy wykorzystać łączniki izolacyjne z tworzywa sztucznego (art. nr 55291) Będą one po prostu zamienione na istniejące już łączniki toru. Aby móc zapewnić płynne przejście pomiędzy torem PIKO A-Gleis a produkowanym do roku 1990 torem o pustym przekroju, należy wykorzystać tor przejściowy GUE62 H (art. nr 55207) Wykazuje on taką samą geometrię jak tor prosty G62, posiada jednak na jednym z końców oszlifowane profile, które mogą być dopasowane dokładnie do pustego profilu starego toru PIKO. Dzięki temu można bezproblemowo stworzyć trwałe, dobrze przewodzące i bezciśnieniowe połączenie do starego zestawu PI- KO. do przejścia łączniki szyn z różnymi miarami zostały już wstępnie zamontowane. W przypadku torów z podsypką innych producentów proponuje się tory przejściowe, które zapewniają niemalże bezproblemowe przejście do odpowiadającego normie 120 toru PIKO A-Gleis o wysokości 2,5 mm. Ze względu na różną szerokość stopy profilu należy zainstalować dodatkowo albo łączniki PIKO o dwóch różnych szerokościach (art. nr 55293) albo tor przejściowy GUE-U. Do przejścia z toru PIKO do torów producentów o wysokości 2,1 mm należy wykorzystać łączniki szyn, które wyrównają różnicę poziomu między profilami. Przy takim połączeniu należy wymienić łączniki szyn (art. nr 55294) na już istniejące w miejscu przejścia. Przejście do torów innych producentów (patrz opis toru przejściowego GUE62-U) jest możliwe, o ile Łącznik szynowy z dwoma szerokościami Tor PIKO A-Gleis o wysokości 2,5mm Łącznik szynowy z dwoma szerokościami Szyna innego producenta z szerokim profilem o wysokości 2,5mm zaproponują oni również profil szyny o wielkości 2,5 mm oraz szyny bez podsypki. W takim przypadku możliwa będzie kombinacja toru PIKO z profilami torów innych producentów, wykorzystując łączniki szyn PIKO z dwoma różnymi miarami (art. nr 55293) Są one niezbędne, ponieważ większość producentów proponuje znacznie szersze profile torów. W tym celu można również wykorzystać tor przejściowy GUE62-U (art. nr 55208), który wykazuje tę samą geometrię, co tor prosty G62. Niezbędne

10 10 TORY DLA INDYWIDUALISTÓW Tory proste G tor elastyczny G 940 mm Tor elastyczny, długość 940 mm, co odpowiada podwójnej długości modułu 470,0 mm GUE62-U tor przejściowy 62 mm Tor przejściowy GUE62-U pomiędzy torem PIKO a torem PIKO Hobby, proponowanym od roku 1992 do 2002, torem Mehano*, klasycznym ROCO* 2,5 mm torem z mosiądzu wysokoniklowego, torem Fleischmann* Profi-iModell oraz innymi torami o wysokości profilu 2,5 mm, długość 61,88 mm G tor prosty 239 mm Tor prosty G239, długość 239,07 mm, G239 + G231 dają moduł o długości 470,0 mm G tor prosty 231 mm Tor prosty G231, długość 230,93 mm, G231 + G239 dają moduł o długości 470,0 mm * ROCO oraz ROCO-Line są zastrzeżonymi znakami handlowymi ROCO-Modellspielwaren GmbH, Salzburg * Fleischman jest zastrzeżonym znakiem handlowym Braci Fleischmann GmbH & Co. KG, Norynbergia * Tillig jest zastrzeżonym znakiem handlowym TILLIG Modellbahnen GmbH & Co. KG, Sebnitz * Mehano jest zastrzeżonym znakiem handlowym Mehano, Izola, Slovenia Zwrotnice i krzyżówki G tor prosty 119 mm Tor prosty G119, długość 119,54 mm 2xG119 daje G239 G tor prosty 115 mm Tor prosty 115 mm, długość 115,46 mm, 2xG115 daje G231 G tor prosty 107 mm Tor prosty 107 mm, długość 107,32 mm Tor równoległy do 30 skrzyżowania G tor prosty G62 mm Tor prosty G62, długość 61,88 mm, połączenie zwrotnic łukowych między promieniami R3 i R4 GUE62-H tor przejściowy 62 mm Tor przejściowy GUE62-H pomiędzy torem PIKO A- -Gleis a starym torem o profilu pustym, długość 61,88 mm WL zwrotnica WL Zwrotnica lewostronna, kąt 15, tor prosty = G239, Rozjazd = R9, napęd manualny z ustawieniem, dopasowany napęd elektryczny = #55271 WR zwrotnica WR Zwrotnica prawostronna, kąt 15_, tor prosty = G239, Rozjazd = R9, napęd manualny z ustawieniem, dopasowany napęd elektryczny = #55271 BWL zwrotnica łukowa BWL Zwrotnica łukowa lewostronna. Nadająca się do przejazdu z promienia R2 na R3 względnie z R3 na R4, promień toru głównego względnie rozjazdu R2. Napęd manualny z ustawieniem, dopasowany napęd elektryczny = #55271 BWR zwrotnica łukowa BWR Zwrotnica łukowa prawostronna. Nadająca się do przejazdu z promienia R2 na R3 względnie z R3 na R4, promień toru głównego względnie rozjazdu R2. Napęd manualny z ustawieniem, dopasowany napęd elektryczny = #55271

11 K krzyżówka K15 Skrzyżowanie K15, kąt 15, tor prosty = G239 K krzyżówka K30 Skrzyżowanie K30, kąt 30, tor prosty = G119 DKW podwójna zwrotnica krzyżowa DKW Podwójna zwrotnica krzyżowa, kąt 15, tor prosty = G239, rozjazd = R9, napęd manualny z ustawieniem, dopasowany napęd elektryczny = 2 x #55271 W zwrotnica trójdzielna W3 Zwrotnica trójdzielna, kąt 2 x 15, tor prosty = G239, rozjazdy = R9, napęd manualny z ustawieniem, dopasowany napęd elektryczny = 2 x #55271 Tory łukowe R tor łukowy R1 Tor łukowy R1, r = 360 mm/30, 12 sztuk/koło R tor łukowy R2 Tor łukowy R2, r = 421,88 mm/30, 12 sztuk/koło R tor łukowy R3 Tor łukowy R3, r = 483, 75 mm/30, 12 sztuk/koło R tor łukowy R4 Tor łukowy R4, r = 545,63 mm/30, 12 sztuk/koło R tor łukowy R9 Tor łukowy równoległy do zwrotnicy R9, r = 907,97 mm/15, 24 sztuki/koło WY Y-zwrotnica WY Y-zwrotnica, kąt 30, rozjazdy = R9, napęd manualny z ustawieniem, dopasowany napęd elektryczny = #55271

12 12 AKCESORIA DLA EKSPERTÓW kozioł oporowy Kozioł oporowy z drewnianymi dylami, nakładany lub nakręcany dowolnie na każda szynę Wizualizacja CAD napęd zwrotnicy lewo- lub prawostronny Elektryczny napęd do wszystkich zwrotnic, niski pobór prądu izolacyjny łącznik szynowy, 24 sztuki Izolacyjny łącznik szynowy z tworzywa sztucznego, 24 sztuki łącznik szynowy o dwóch szerokościach, 6 sztuk Łącznik szynowy ze stalli sprężynowej o dwóch szerokościach, umożliwia przejście pomiędzy torem PIKO A- -Gleis a torem PIKO Hobby, proponowanym od roku 1992 do 2002, torem Mehano*, klasycznym ROCO* 2,5 mm torem z mosiądzu wysokoniklowego, torem Fleischmann* Profi-iModell oraz innymi torami o wysokości profilu 2,5 mm, długość 61,88 mm, 6 sztuk Wizualizacja CAD podłączenie zasilania Podłączenie zasilania z elementem przeciwzakłóceniowym pasująca do toru G231 * ROCO oraz ROCO-Line są zastrzeżonymi znakami handlowymi ROCO-Modellspielwaren GmbH, Salzburg * Fleischman jest zastrzeżonym znakiem handlowym Braci Fleischmann GmbH & Co. KG, Norynbergia * Tillig jest zastrzeżonym znakiem handlowym TILLIG Modellbahnen GmbH & Co. KG, Sebnitz * Mehano jest zastrzeżonym znakiem handlowym Mehano, Izola, Slovenia

13 gwoździe do torów, ok. 400 sztuk Gwoździe do torów, ok. 400 sztuk łączniki szynowe z kablem instalacyjnym, 1 para Łączniki szynowe ze stali sprężynowej z kablem instalacyjnym, 1 para łączniki szynowe 24 sztuki Łączniki szynowe ze stali sprężynowej, 24 sztuki śrubki do torów, ok. 400 sztuk Śrubki mocujące do torów, ok. 400 sztuk łączniki szynowe wyrównujące różnicę poziomów, 6 sztuk Łączniki szynowe wyrównujące różnicę poziomów umożliwiają przejście z ROCO* -Line i Tillig*-Elite, 6 sztuk êó ty bràzowy pulpit Do włączania zwrotnic lub sygnałów

14 14 ZESTAWY TORÓW DLA ZAAWANSOWANYCH Zestawy torów PIKO A-Gleis zostały tak zaprojektowane, że zarówno początkujący jak i doświadczony modelarz, który pragnie rozpocząć zabawę z systemem torowym PIKO A-Gleis, ma całkiem realną możliwość zdobyć podstawy znajomości torów. Nieskomplikowana i prosta geometria toru PIKO umożliwia ciągłą rozbudowę istniejących już elementów w kombinacji różnorodnych zestawów. Poszczególne zestawy torów zawierają elementy zaznaczone na ilustracjach mocniejszymi barwami. Kolory odnoszą się tutaj również do powszechnie przyjętych w systemie torowym PIKO A-Gleis kodów barw. Zwrotnice znajdujące się w poszczególnych zestawach torów i zestawach startowych mogą być w każdej chwili przekształcone w zwrotnice elektryczne za pomocą odpowiednich napędów elektrycznych zestaw torowy A We wszystkich zestawach startowych PIKO znajdują się elementy zestawu torowego A. Aby dotychczasowe lokomotywy i wagony mogły uzyskać łatwy dostęp do systemu PIKO, proponowany jest tenże zestaw. Zawartość: 2x55201 G231 (tor prosty 231 mm), 12 x R2 (tor łukowy R2 422 mm), 1 x złączka Powierzchnia podłogi* A: 110 x 88 cm Minimalna powierzchnia montażu: 120 x 98 cm zestaw torowy B Początkiem toru kolejki jest zwykle owal. Więcej radości sprawia dodatkowo zwrotnica oraz tor boczny. W tym przypadku można już przetaczać wagony a radość jest coraz większa. Zawartość: 1 x WR (zwrotnica prawostronna), 1 x G239 (tor prosty 239 mm), 5 x G231 (tor prosty 231 mm), 1 x (kozioł oporowy) Powierzchnia podłogi* A + B: 158 x 88 cm Minimalna powierzchnia montażu: 168 x 98 cm zestaw torowy C Zestaw dworcowy Jeśli kombinacja zestawów A + B zostanie poszerzona o zestaw torowy C, zaistnieje możliwość montażu dworca oraz puszczenia w ruch dwóch pociągów. Wówczas mamy już do czynienia z naprawdę ładnym zestawem, który może być również wyposażony w odpowiednie budowle. Zawartość: 1x55200 G239 (tor prosty 239 mm), 1 x G231 (tor prosty 231 mm), 1 x WL (zwrotnica lewostronna), 1 x WR (zwrotnica prawostronna), 6 x R1 (tor łukowy R1 360 mm), 2x55219 R9 (tor łukowy R9 908 mm) Powierzchnia podłogi* A + B + C: 182 x 88 cm Minimalna powierzchnia montażu: 192 x98 cm

15 55330 zestaw torowy D Dworzec towarowy Na bazie zestawu torowego A oraz przy pomocy zestawu torowego D powstanie interesująca zabudowa dworca towarowego. Szereg torów bocznych daje możliwość zaparkowania wagonów, które w różnym czasie zostaną odebrane przez lokomotywę. Rozbudowa zestawu startowego przy jednoczesnym wykorzystaniu zestawu torowego D na bazie zestawu A sprawia zatem wielką radość. Zawartość: 9x55200 G239 (tor prosty 239 mm), 7 x G231 (tor prosty 231 mm), 2 x R9 (tor łukowy R9 908 mm), 3 x WL (zwrotnica lewostronna), 2 x WR (zwrotnica prawostronna), 5 x (kozioł oporowy) Powierzchnia podłogi* A + D: 205 x 88 cm Minimalna powierzchnia montażu: 215 x 98 cm Inne zestawy torów Dzięki prostej geometrii o długości modułu 470 mm (1 x G x G239) oraz poprzez dodanie kolejnych torów łukowych lub zwrotnic można tworzyć znacznie bardziej rozbudowane makiety. Kreatywność projektującego modelarza nie jest w żaden sposób ograniczona. Dalsze możliwości rozbudowy toru umożliwi podwójna zwrotnica krzyżowa, która pojawi się w roku 2004, jak również skrzyżowania oraz zwrotnice typu Y- i zwrotnice trójdzielne, które pojawią się w następnych latach, * przy obliczaniu powierzchni podłogi zaokrąglono do pełnych centymetrów

16 SYSTEM TOROWY PIKO A-GLEIS W SKALI H0 G940 giętki tor 940 mm G239 tor prosty 239 mm G231 tor prosty 231 mm G119 tor prosty 119 mm, 2 x G119 tworzą tor G239 G115 tor prosty 115 mm, 2 x G115 tworzą tor G231 G107 tor prosty 107 mm, tor równoległy do krzyżówki K30 G62 tor prosty 62 mm, połączenie pomiędzy wygiętymi zwrotnicami R3 i R4 R1 R2 R3 R4 R9 30, r = 360 mm tor łuk 30, r = 422 mm tor łuk 30, r = 484 mm tor łuk 30, r = 546 mm tor łuk 15, r = 908 mm tor łuk K15 krzyżówka, kąt nachylenia 15 K30 krzyżówka, kąt nachylenia 30 BWL BWR WL WR W3 WY DKW Łukowa zwrotnica, lewa Łukowa zwrotnica, prawa zwrotnica lewa zwrotnica prawa zwrotnica 3-kierunkowa zwrotnica Y podwójna krzyżowa zwrotnica PIKO Spielwaren GmbH Lutherstraße Sonneberg, Germany Fax: info@piko.de SK MODEL Hurtownia Modeli i Artykułów Modelarskich ul. Piastowska Gdańsk Tel. (058) Fax: (058) office@sk-model.com.pl sklep internetowy: Zastrzegamy sobie możliwość zmian konstrukcyjnych i kolorystyki 99556/PL 2003 PIKO
