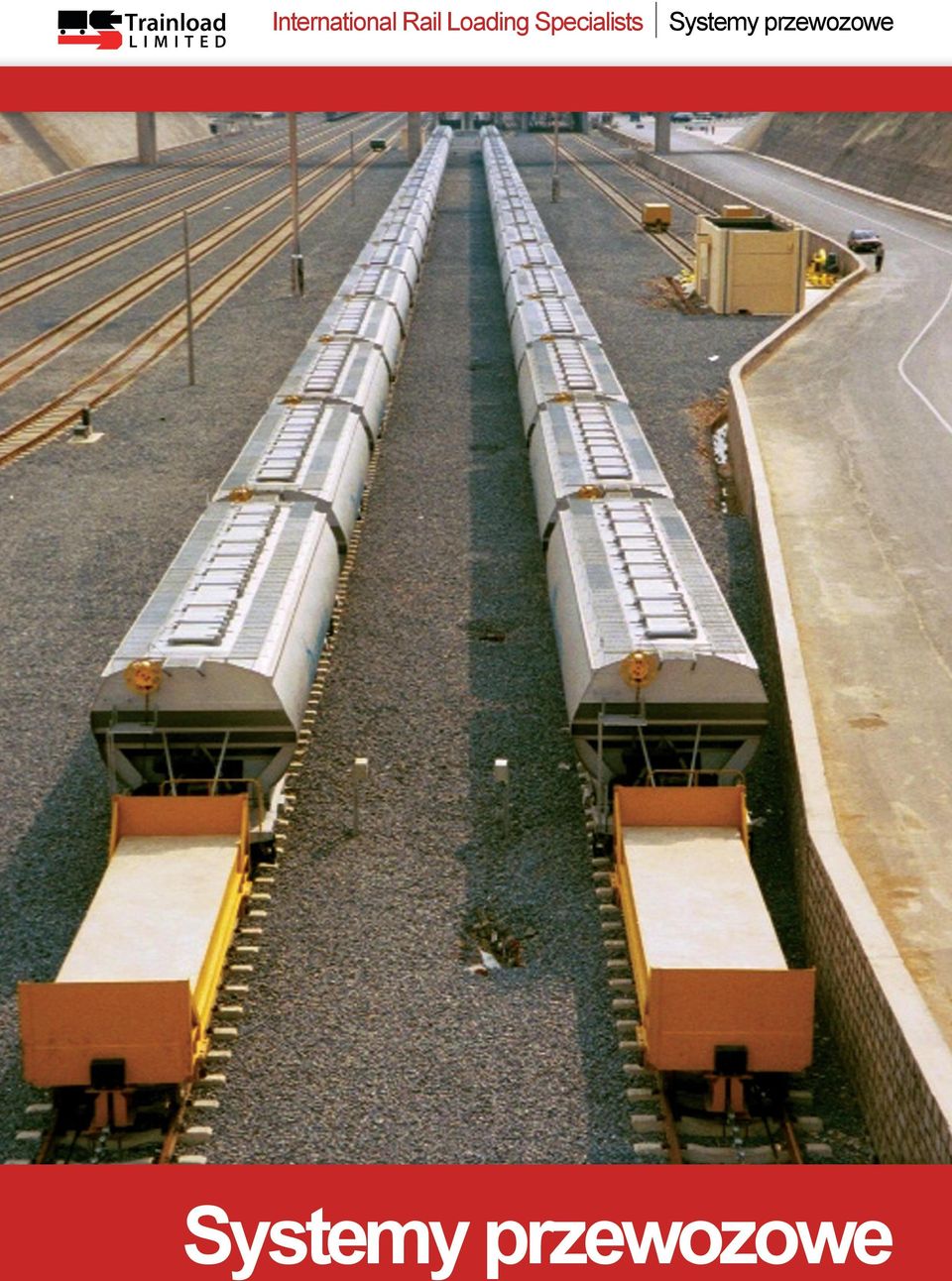

1 Systemy przewozowe

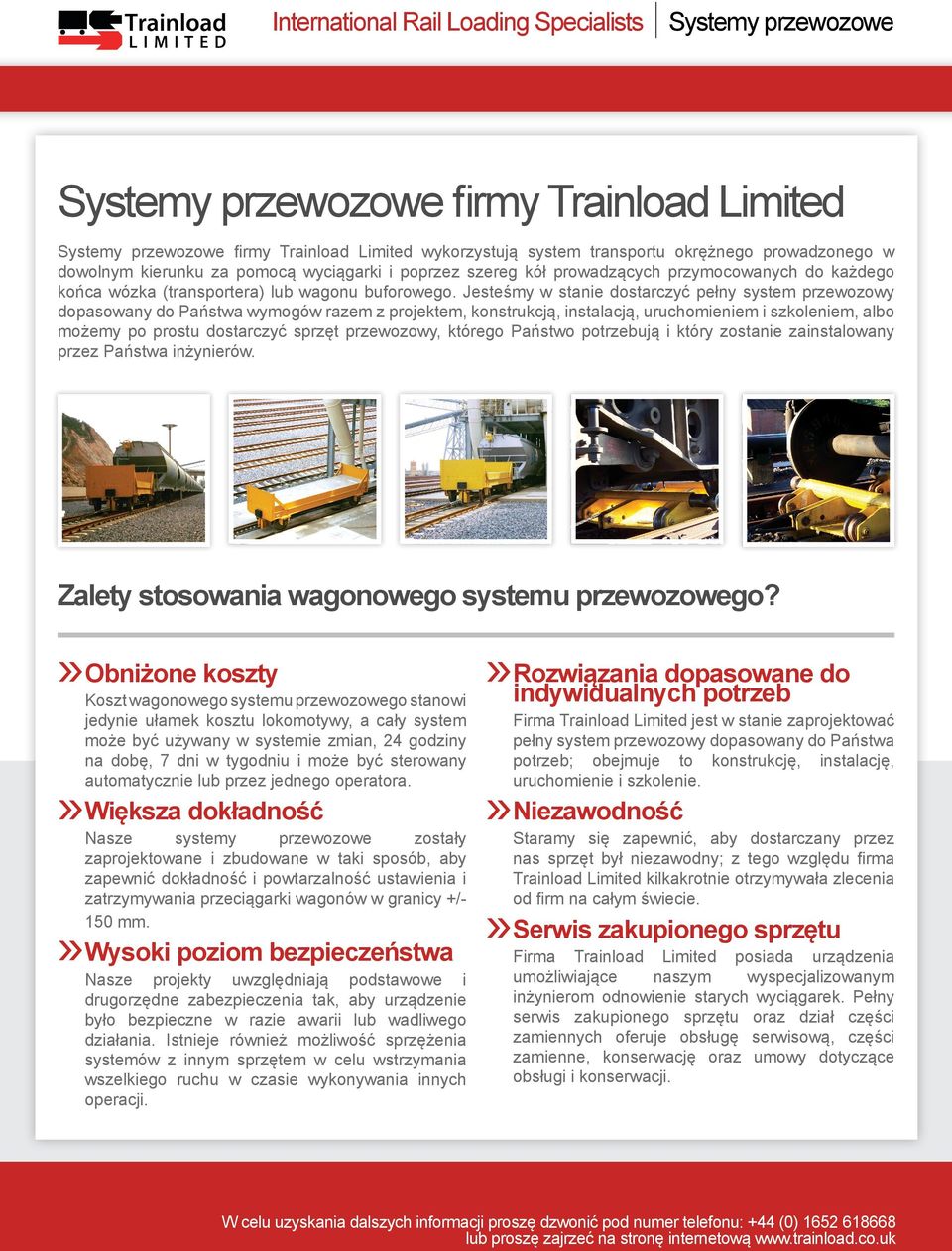

2 Systemy przewozowe firmy Trainload Limited Systemy przewozowe firmy Trainload Limited wykorzystują system transportu okrężnego prowadzonego w dowolnym kierunku za pomocą wyciągarki i poprzez szereg kół prowadzących przymocowanych do każdego końca wózka (transportera) lub wagonu buforowego. Jesteśmy w stanie dostarczyć pełny system przewozowy dopasowany do Państwa wymogów razem z projektem, konstrukcją, instalacją, uruchomieniem i szkoleniem, albo możemy po prostu dostarczyć sprzęt przewozowy, którego Państwo potrzebują i który zostanie zainstalowany przez Państwa inżynierów. Zalety stosowania wagonowego systemu przewozowego? Obniżone koszty Koszt wagonowego systemu przewozowego stanowi jedynie ułamek kosztu lokomotywy, a cały system może być używany w systemie zmian, 24 godziny na dobę, 7 dni w tygodniu i może być sterowany automatycznie lub przez jednego operatora. dopasowane do Rozwiązania indywidualnych potrzeb Firma Trainload Limited jest w stanie zaprojektować pełny system przewozowy dopasowany do Państwa potrzeb; obejmuje to konstrukcję, instalację, uruchomienie i szkolenie. Większa dokładność Niezawodność Wysoki poziom bezpieczeństwa Serwis zakupionego sprzętu Nasze systemy przewozowe zostały zaprojektowane i zbudowane w taki sposób, aby zapewnić dokładność i powtarzalność ustawienia i zatrzymywania przeciągarki wagonów w granicy +/150 mm. Nasze projekty uwzględniają podstawowe i drugorzędne zabezpieczenia tak, aby urządzenie było bezpieczne w razie awarii lub wadliwego działania. Istnieje również możliwość sprzężenia systemów z innym sprzętem w celu wstrzymania wszelkiego ruchu w czasie wykonywania innych operacji. Staramy się zapewnić, aby dostarczany przez nas sprzęt był niezawodny; z tego względu firma Trainload Limited kilkakrotnie otrzymywała zlecenia od firm na całym świecie. Firma Trainload Limited posiada urządzenia umożliwiające naszym wyspecjalizowanym inżynierom odnowienie starych wyciągarek. Pełny serwis zakupionego sprzętu oraz dział części zamiennych oferuje obsługę serwisową, części zamienne, konserwację oraz umowy dotyczące obsługi i konserwacji.

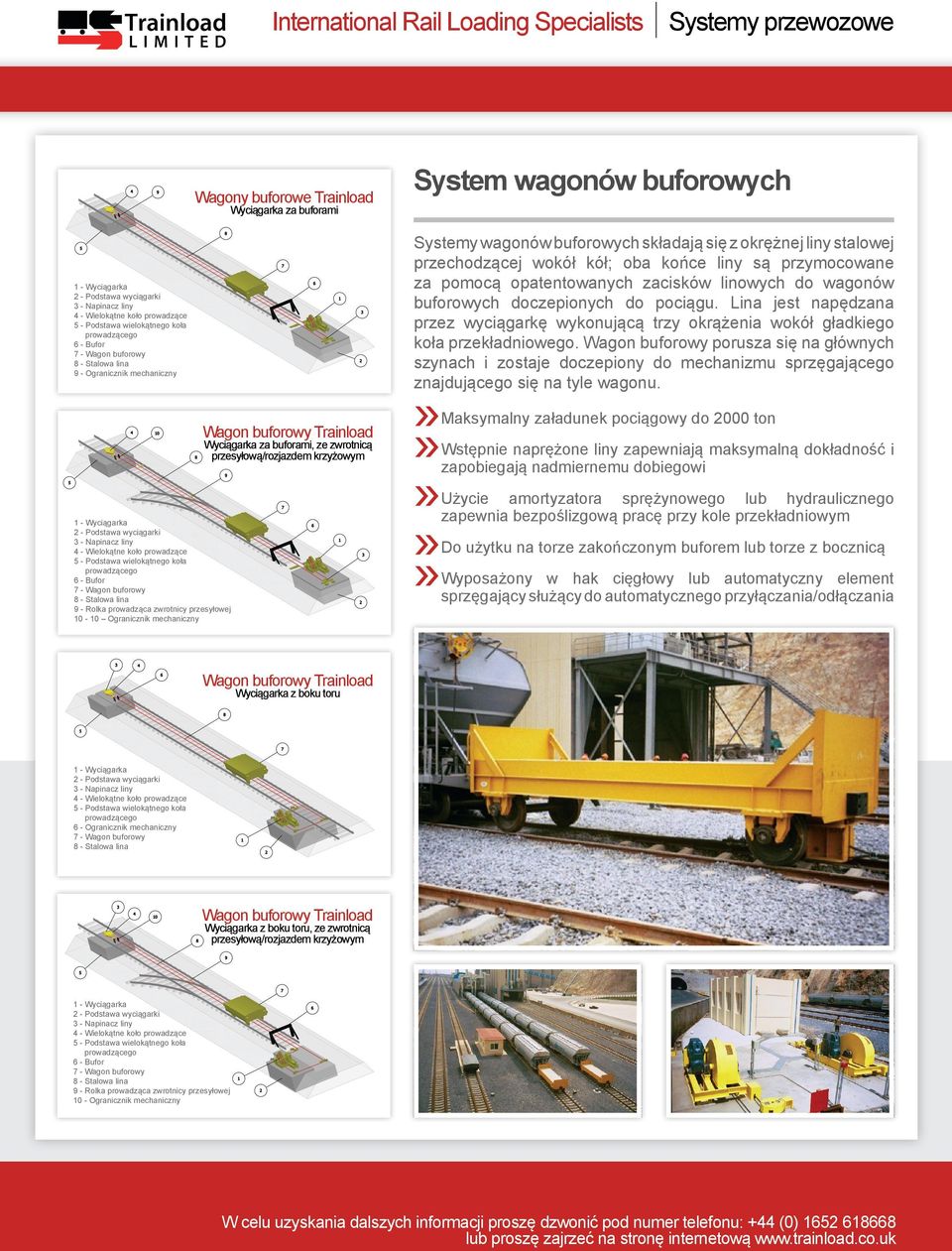

3 Wagony buforowe Trainload System wagonów buforowych Wyciągarka za buforami Systemy wagonów buforowych składają się z okrężnej liny stalowej przechodzącej wokół kół; oba końce liny są przymocowane za pomocą opatentowanych zacisków linowych do wagonów buforowych doczepionych do pociągu. Lina jest napędzana przez wyciągarkę wykonującą trzy okrążenia wokół gładkiego koła przekładniowego. Wagon buforowy porusza się na głównych szynach i zostaje doczepiony do mechanizmu sprzęgającego znajdującego się na tyle wagonu. 9 - Ogranicznik mechaniczny Wagon buforowy Trainload Wyciągarka za buforami, ze zwrotnicą przesyłową/rozjazdem krzyżowym Maksymalny załadunek pociągowy do 2000 ton Wstępnie naprężone liny zapewniają maksymalną dokładność i zapobiegają nadmiernemu dobiegowi Użycie amortyzatora sprężynowego lub hydraulicznego zapewnia bezpoślizgową pracę przy kole przekładniowym 9 - Rolka prowadząca zwrotnicy przesyłowej Ogranicznik mechaniczny Do użytku na torze zakończonym buforem lub torze z bocznicą Wyposażony w hak cięgłowy lub automatyczny element sprzęgający służący do automatycznego przyłączania/odłączania Wagon buforowy Trainload Wyciągarka z boku toru 6 - Ogranicznik mechaniczny Wagon buforowy Trainload Wyciągarka z boku toru, ze zwrotnicą przesyłową/rozjazdem krzyżowym 9 - Rolka prowadząca zwrotnicy przesyłowej 10 - Ogranicznik mechaniczny

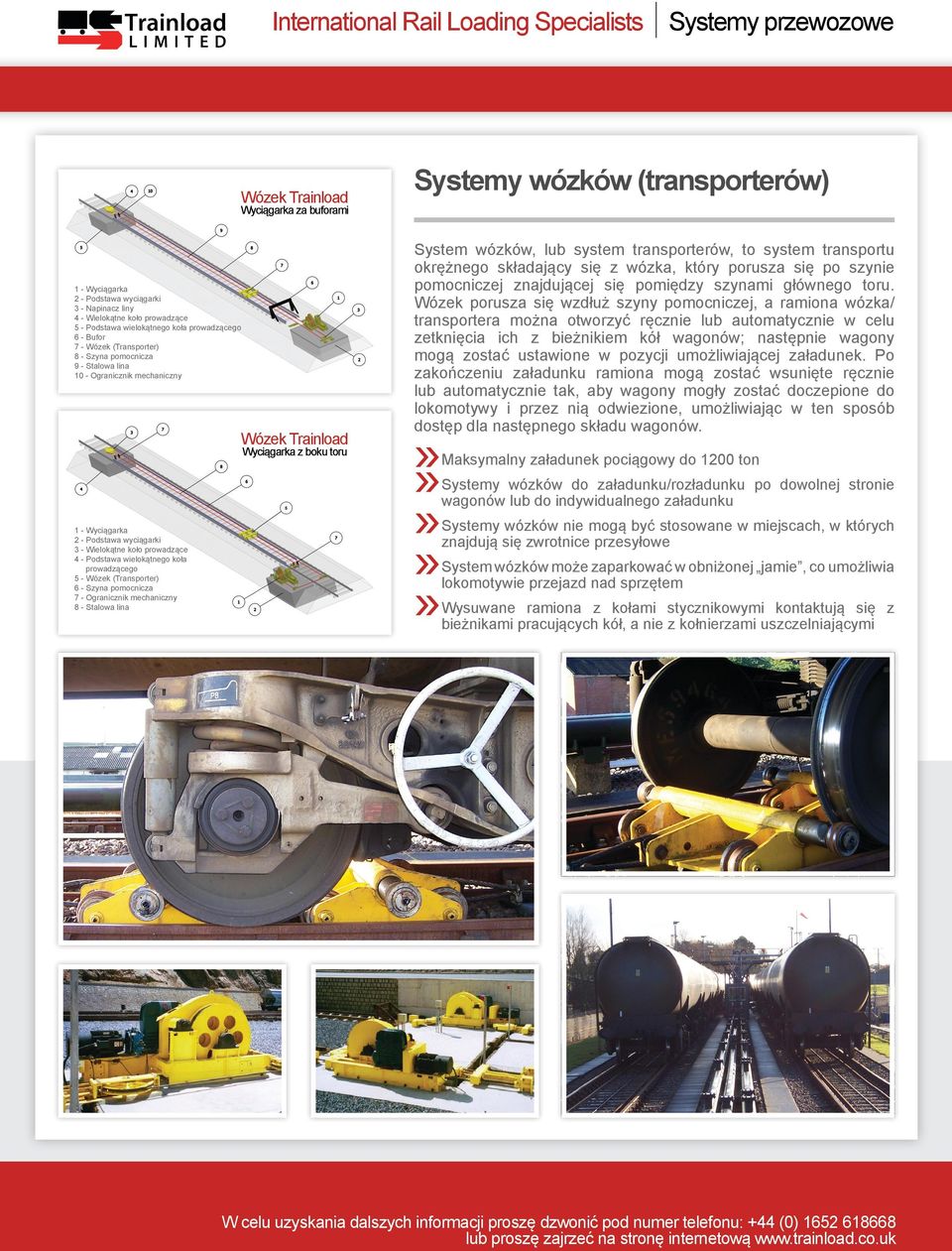

4 Wózek Trainload Systemy wózków (transporterów) Wyciągarka za buforami 7 - Wózek (Transporter) 8 - Szyna pomocnicza 9 - Stalowa lina 10 - Ogranicznik mechaniczny Wózek Trainload Wyciągarka z boku toru System wózków, lub system transporterów, to system transportu okrężnego składający się z wózka, który porusza się po szynie pomocniczej znajdującej się pomiędzy szynami głównego toru. Wózek porusza się wzdłuż szyny pomocniczej, a ramiona wózka/ transportera można otworzyć ręcznie lub automatycznie w celu zetknięcia ich z bieżnikiem kół wagonów; następnie wagony mogą zostać ustawione w pozycji umożliwiającej załadunek. Po zakończeniu załadunku ramiona mogą zostać wsunięte ręcznie lub automatycznie tak, aby wagony mogły zostać doczepione do lokomotywy i przez nią odwiezione, umożliwiając w ten sposób dostęp dla następnego składu wagonów.»» Maksymalny załadunek pociągowy do 1200 ton Systemy wózków do załadunku/rozładunku po dowolnej stronie wagonów lub do indywidualnego załadunku 3 - Wielokątne koło prowadzące 4 - Podstawa wielokątnego koła 5 - Wózek (Transporter) 6 - Szyna pomocnicza 7 - Ogranicznik mechaniczny Systemy wózków nie mogą być stosowane w miejscach, w których znajdują się zwrotnice przesyłowe System wózków może zaparkować w obniżonej jamie, co umożliwia lokomotywie przejazd nad sprzętem Wysuwane ramiona z kołami stycznikowymi kontaktują się z bieżnikami pracujących kół, a nie z kołnierzami uszczelniającymi

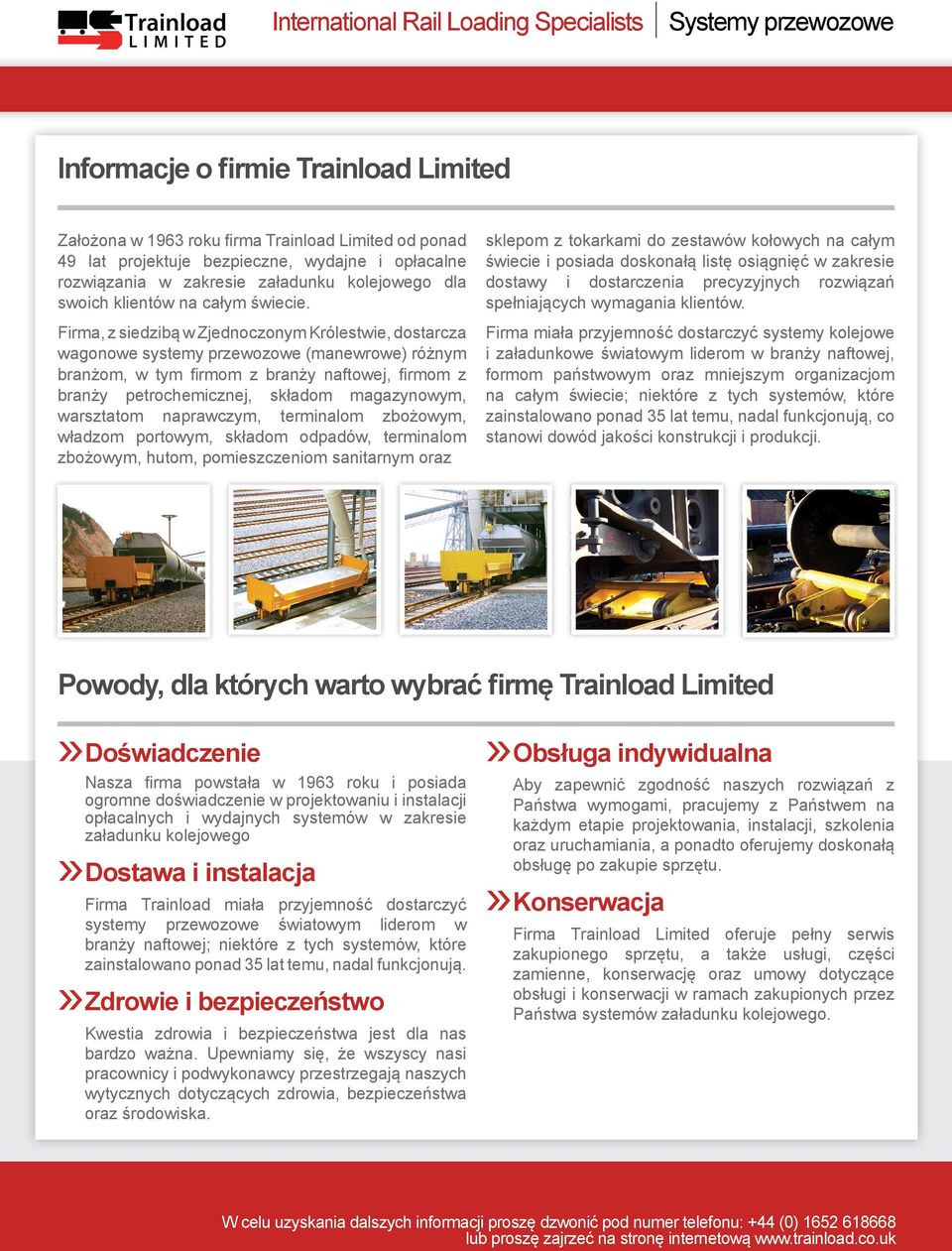

5 Informacje o firmie Trainload Limited Założona w 1963 roku firma Trainload Limited od ponad 49 lat projektuje bezpieczne, wydajne i opłacalne rozwiązania w zakresie załadunku kolejowego dla swoich klientów na całym świecie. sklepom z tokarkami do zestawów kołowych na całym świecie i posiada doskonałą listę osiągnięć w zakresie dostawy i dostarczenia precyzyjnych rozwiązań spełniających wymagania klientów. Firma, z siedzibą w Zjednoczonym Królestwie, dostarcza wagonowe systemy przewozowe (manewrowe) różnym branżom, w tym firmom z branży naftowej, firmom z branży petrochemicznej, składom magazynowym, warsztatom naprawczym, terminalom zbożowym, władzom portowym, składom odpadów, terminalom zbożowym, hutom, pomieszczeniom sanitarnym oraz Firma miała przyjemność dostarczyć systemy kolejowe i załadunkowe światowym liderom w branży naftowej, formom państwowym oraz mniejszym organizacjom na całym świecie; niektóre z tych systemów, które zainstalowano ponad 35 lat temu, nadal funkcjonują, co stanowi dowód jakości konstrukcji i produkcji. Powody, dla których warto wybrać firmę Trainload Limited Doświadczenie Nasza firma powstała w 1963 roku i posiada ogromne doświadczenie w projektowaniu i instalacji opłacalnych i wydajnych systemów w zakresie załadunku kolejowego Dostawa i instalacja Firma Trainload miała przyjemność dostarczyć systemy przewozowe światowym liderom w branży naftowej; niektóre z tych systemów, które zainstalowano ponad 35 lat temu, nadal funkcjonują. Zdrowie i bezpieczeństwo Kwestia zdrowia i bezpieczeństwa jest dla nas bardzo ważna. Upewniamy się, że wszyscy nasi pracownicy i podwykonawcy przestrzegają naszych wytycznych dotyczących zdrowia, bezpieczeństwa oraz środowiska. Obsługa indywidualna Aby zapewnić zgodność naszych rozwiązań z Państwa wymogami, pracujemy z Państwem na każdym etapie projektowania, instalacji, szkolenia oraz uruchamiania, a ponadto oferujemy doskonałą obsługę po zakupie sprzętu. Konserwacja Firma Trainload Limited oferuje pełny serwis zakupionego sprzętu, a także usługi, części zamienne, konserwację oraz umowy dotyczące obsługi i konserwacji w ramach zakupionych przez Państwa systemów załadunku kolejowego.
