1 V Warszawa, 15 września 1934 r. o PATe/v^ f\\ą3k 5/00 RZECZYPOSPOLITEJ POLSKIEJ OPIS PATENTOWY Nr Jules Pierre Entraygues (Paryż, Francja). KI. 71 a, 177T7T SJĆO Obuwie sportowe. Zgłoszono 13 grudnia 1932 r. Udzielono 25 czerwca 1934 r. Pierwszeństwo: 15 grudnia 1931 r. (Francja), Wynalazek niniejszy dotyczy trzewi ków sportowych. Trzewiki według wyna lazku posiadają cholewki, sięgające ponad kostkę i zamykane na przegubie lub ponad przegubem zapomocą dowolnych środków, np. guzików, haczyków, a najlepiej zapo mocą sznurowadeł. Trzewiki sportowe są zwykle umocowywane na nodze zapomocą sznurowadeł, przechodzących np. przez haczyki, uszka, sprzączki, co umożliwia ła twe regulowanie stopnia przylegania obu wia do nogi. Jednak sznurowane obuwie przylega równomiernie we wszystkich czę ściach do nogi. O ile w czasie sznurowania można w poszczególnych częściach osią gnąć różny nacisk, to już po kilku minu tach chodzenia różnica ta zanika, ponie waż sznurowadło ślizga się po narządach, o które jest zaczepione. Z tego powodu po krótkiem użyciu obuwie jest jednakowo zaciśnięte we wszystkich miejscach. W niektórych ćwiczeniach sportowych, jak np. w łyżwiarstwie lub narciarstwie, zwła szcza podczas skoków, zachodzi potrzeba silniejszego ściągnięcia okolicy kostek wo bec narażenia na zwichnięcie. Stosowano co prawda w trzewikach sportowych jeden rzemień lub kilka rze mieni, które jednak ściskają niepotrzebnie kostkę.

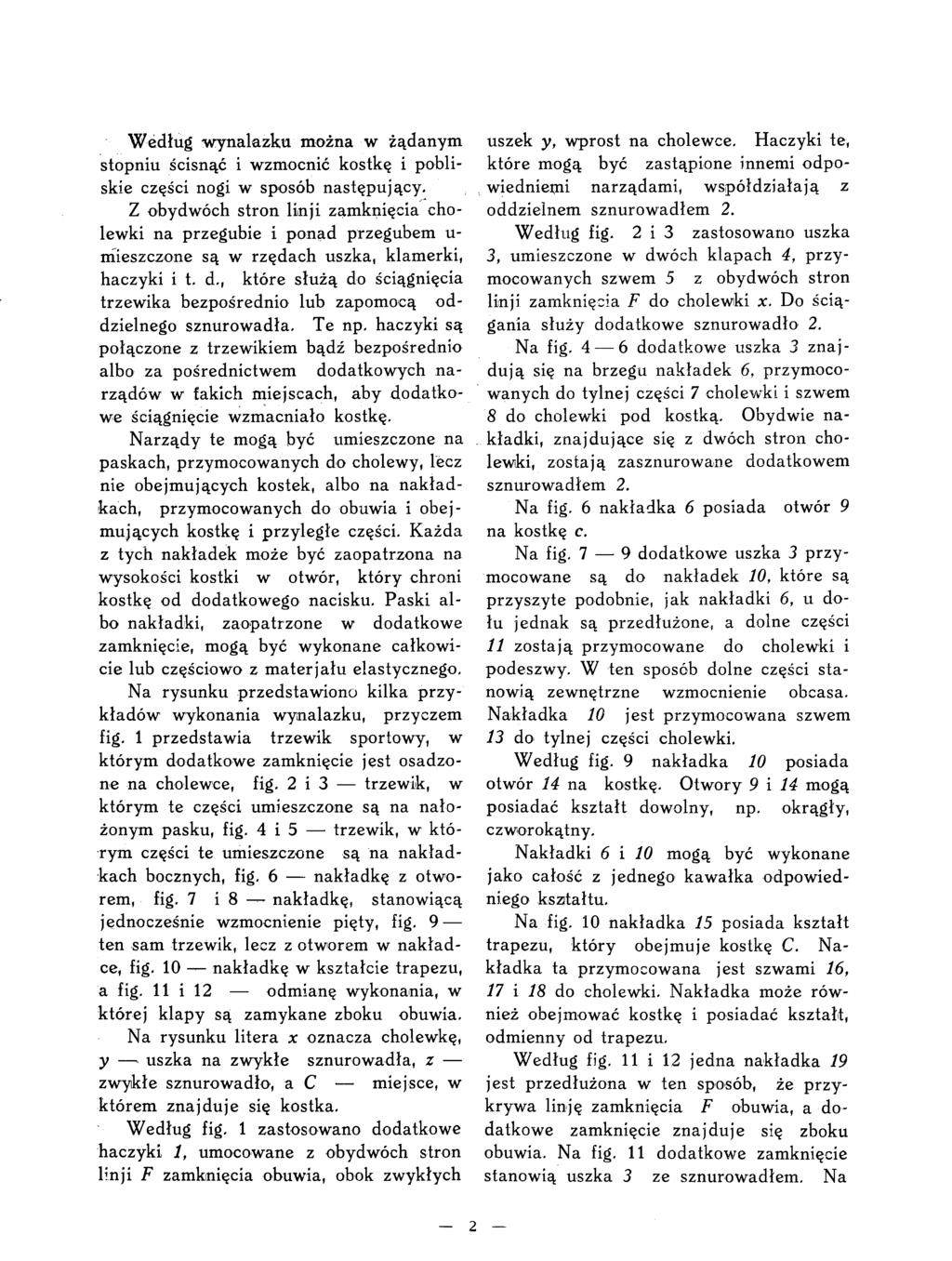

2 Według wynalazku można w żądanym stopniu ścisnąć i wzmocnić kostkę i pobli skie części nogi w sposób następujący. Z obydwóch stron linji zamknięcia cho lewki na przegubie i ponad przegubem u- mieszczone są w rzędach uszka, klamerki, haczyki i t. d., które służą do ściągnięcia trzewika bezpośrednio lub zapomocą od dzielnego sznurowadła. Te np. haczyki są połączone z trzewikiem bądź bezpośrednio albo za pośrednictwem dodatkowych na rządów w takich miejscach, aby dodatko we ściągnięcie wzmacniało kostkę. Narządy te mogą być umieszczone na paskach, przymocowanych do cholewy, lecz nie obejmujących kostek, albo na nakład kach, przymocowanych do obuwia i obej mujących kostkę i przyległe części. Każda z tych nakładek może być zaopatrzona na wysokości kostki w otwór, który chroni kostkę od dodatkowego nacisku. Paski al bo nakładki, zaopatrzone w dodatkowe zamknięcie, mogą być wykonane całkowi cie lub częściowo z materjału elastycznego. Na rysunku przedstawiono kilka przy kładów wykonania wynalazku, przyczem fig. 1 przedstawia trzewik sportowy, w którym dodatkowe zamknięcie jest osadzo ne na cholewce, fig. 2 i 3 trzewik, w którym te części umieszczone są na nało żonym pasku, fig. 4 i 5 trzewik, w któ rym części te umieszczone są na nakład kach bocznych, fig. 6 nakładkę z otwo rem, fig. 7 i 8 nakładkę, stanowiącą jednocześnie wzmocnienie pięty, fig. 9 ten sam trzewik, lecz z otworem w nakład ce, fig. 10 nakładkę w kształcie trapezu, a fig. 11 i 12 odmianę wykonania, w której klapy są zamykane zboku obuwia. Na rysunku litera x oznacza cholewkę, y uszka na zwykłe sznurowadła, z zwykłe sznurowadło, a C - miejsce, w którem znajduje się kostka. Według fig. 1 zastosowano dodatkowe haczyki 1, umocowane z obydwóch stron linji F zamknięcia obuwia, obok zwykłych uszek y, wprost na cholewce. Haczyki te, które mogą być zastąpione innemi odpowiednienii narządami, współdziałają z oddzielnem sznurowadłem 2. Według fig. 2 i 3 zastosowano uszka 3, umieszczone w dwóch klapach 4, przy mocowanych szwem 5 z obydwóch stron linji zamknięcia F do cholewki x. Do ścią gania służy dodatkowe sznurowadło 2. Na fig. 4 6 dodatkowe uszka 3 znaj dują się na brzegu nakładek 6, przymoco wanych do tylnej części 7 cholewki i szwem 8 do cholewki pod kostką. Obydwie na kładki, znajdujące się z dwóch stron cho lewki, zostają zasznurowane dodatkowem sznurowadłem 2. Na fig. 6 nakładka 6 posiada otwór 9 na kostkę c. Na fig. 7 9 dodatkowe uszka 3 przy mocowane są do nakładek 10, które są przyszyte podobnie, jak nakładki 6, u do łu jednak są przedłużone, a dolne części 11 zostają przymocowane do cholewki i podeszwy. W ten sposób dolne części sta nowią zewnętrzne wzmocnienie obcasa. Nakładka 10 jest przymocowana szwem 13 do tylnej części cholewki. Według fig. 9 nakładka 10 posiada otwór 14 na kostkę. Otwory 9 i 14 mogą posiadać kształt dowolny, np. okrągły, czworokątny. Nakładki 6 i 10 mogą być wykonane jako całość z jednego kawałka odpowied niego kszitałtu. Na fig. 10 nakładka 15 posiada kształt trapezu, który obejmuje kostkę C. Na kładka ta przymocowana jest szwami 16, 17 i 18 do cholewki. Nakładka może rów nież obejmować kostkę i posiadać kształt, odmienny od trapezu. Według fig. 11 i 12 jedna nakładka 19 jest przedłużona w ten sposób, że przy krywa linję zamknięcia F obuwia, a do datkowe zamknięcie znajduje się zboku obuwia. Na fig. 11 dodatkowe zamknięcie stanowią uszka 3 ze sznurowadłem. Na 2

3 fig. 12 nakładka 12 jest wykonana całko wicie lub częściowo z maiterjału elastycz nego. Zamknięcie stanowią uszka 20, przy mocowane do nakładki 19 i współdziała jące z klamerkami 21. W przykładach wykonania według fig trzewiki mogą być zaopatrzone w nakładki 19 według fig. 11 i 12, przedłu żone z jednej strony. Zastrzeżenia patentowe. 1. Obuwie sportowe, w którem cho lewka obejmuje kostkę i jest zamknięta na przegubie i ponad nim, znamienne tern, że z obydwóch stron zwykłego zamknięcia umieszczone są szeregowo narządy, np. haczyki (1), uszka (3), które stanowią do datkowe zamknięcie trzewika bezpośrednio lub za pośrednictwem np. oddzielnego sznurowadła (2). 2. Obuwie sportowe według zasitrz. 1, znamienne tern, że dodatkowe narządy za mykające umocowane są na paskach (4), przymocowanych do cholewek przed kostką. 3. Obuwie sportowe według zastrz. 1, znamienne tern, że dodatkowe narządy zamykające umieszczone są na nakład kach (6, 10, 15), przymocowanych do cho lewki za kostką, tak iż obejmują one kostkę. 4. Obuwie sportowe według zastrz. 3, znamienne tern, że jedna nakładka (19) jest przedłużona tak, iż po zamknięciu przykrywa normalną linję zamknięcia (F). 5. Obuwie sportowe według zastrz. 3 i 4, znamienne tern, że nakładka posiada otwory (9, 14) na wysokości kostki. 6. Obuwie sportowe według zastrz. 3 5, znamienne tern, że nakładki są przedłużone wdół aż do obcasa. 7. Obuwie sportowe według zastrz. 2 6, znamienne tern, że paski lub na kładki są wykonane częściowo lub całko wicie z maiterjału elastycznego. Jules Pierre Entraygues. Zastępca: I. Myszczyński, rzecznik patentowy.

4 Do opisu patentowego Nr Ark. 1.

5 Do opisu patentowego Nr 2Ó2Ś7. Ark. 2. Uruk L. Bogusławskiego i Sku Wałizawą.
