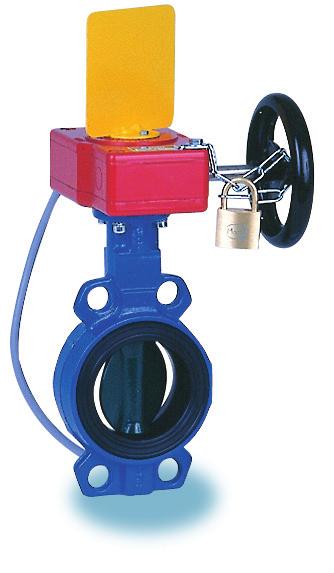

1 Sylax FM - CNPP Przepustnia Wersja CNPP (National Center for Prevention and Protetion): DN32/0 - DN300 Wersja FM (Fatory Mutual): DN32/0 - DN300 mm Spis treśi COATING Internal External Nowatorskie rozwiązania Materiały i budowa Wymiary Przedłużenie trzpienia Shematy elektryzne Przyłąza kołnierzowe Normy Temperatura/Ciśnienie Natężenie przepływu (Kv) Straty iśnienia (Dp) Typy kołnierzy Tablizka znamionowa Śruby i nakrętki Instalaja str.2 str.3 str.6 str.8 str.9 str.10 str.11 str.12 str.13 str.1 str.15 str.15 str.16 str.18 Opis ogólny Instalaje ppoż. - instalaje tryskazowe Zastosowanie: Instalaje przeiwpożarowe - tryskazowe W przypadku zastosowań spejalnyh i innyh materiałów wykonania przepustni prosimy o kontakt z naszym działem tehniznym. Charakterystyka: Przepustnie z przekładnią ślimakową dedykownane do instalaji tryskazowyh. Przekładnie ślimakowe wyposażone w łańuh i kłódkę (dotyzy tylko wersji CNPP). Doskonałe przenoszenie momentu obrotowego na element zamykająy dzięki spejalnemu połązeniu trzpienia z dyskiem (wpust wieloklinowy). Pierśień zabezpiezająy, ułatwiająy ewentualną wymianę poszzególnyh elementów wewnetrznyh przepustniy na etapie wieloletniej ekspolataji. Aprobata National Center for Prevention and Protetion (CNPP). Aprobata Fatory Mutual (FM). Wysoka jakość wykonania i niezawodność pray. Dokumentaja Tehnizno-Ruhowa zawierająa instrukję montażu i eksploataji jest dostępna na stronie internetowej lub za pośrednitwem naszego działu tehniznego. 1

2 Nowatorskie rozwiązania Wykorzystują długoletnie doświadzenie w połązeniu z najnowoześniejszymi rozwiązaniami tehnologiznymi SOCLA realizuje swoją misję zapewniają: konkurenyjność swoih produktów, ih niezawodność, kompleksową i zróżniowaną ofertę. SYLAX wersja fm (Aprobata Fatory Mutual) DN32/0 - DN300 SYLAX wersja npp (Aprobata National Center for Prevention and Protetion) DN32/0 - DN300 2

3 Karta katalogowa Nowatorskie rozwiązania Wersja FM Pierśień zabezpiezająy trzpień przed wyphnięiem, umożliwiająy łatwą i szybką obsługę (tylko wersja FM). Wielostopniowy system uszzelnienia trzpienia. J ednozęśiowy trzpień połązony wpustem wieloklinowym z dyskiem pozwala na jego samoentrowanie się. Wersja CNPP Gwaranja szzelnośi i niezawodnośi pray na długie lata! Optymalne połązenie trzpienia z dyskiem (wpust wieloklinowy) pozwala na doskonałe przenoszenie momentu obrotowego. Korpus i trzpień nie mają kontaktu z medium. Samosmarująe się łożyska zapewniają niezawodność pray. Nitowana tablizka znamionowa umożliwiająa pełną identyfikaję urządzenia (patrz str. 15). 3

4 Materiały i budowa Wersja CNPP - DN32/0 - DN Nr OPIS Ilość MATERIAŁY WEDŁUG NORM Materiały EN ASTM JIS 1 Korpus 1 Żeliwo sferoidalne EN GJS (JS1030) FCD0 2 Wykładzina 1 EPDM Żeliwo sferoidalne EN GJS (JS1030) - FCD0 3 Dysk 1 Stal nierdzewna GX5 CrNiMo (1.08) 316 SUS 316 Stal nierdzewna X2 CrNiMo (1.0) 316L SUS 316L Alu-brąz CuAl10Fe5Ni5 (C333G) - - Stal nierdzewna X5 CrNiCuNb 16- (1.52) 630 SUS 630 Trzpień 1 Stal nierdzewna X2 CrNiMo (1.0) 316L SUS 316L Stal nierdzewna X30 Cr13 (1.028) 20 SUS 20 J2 5 Łożysko 1 Stal oynkowana/ptfe Łożysko 1 Stal oynkowana/ptfe Tulejka 1 Tworzywo IXEF 50 FV O-ring 1 Nitryl Tulejka doszzelniająa 1 Mosiądz CuZn39Pb2 (CW612N) Tablizka znamionowa 1 Aluminium EN AW - AL995 (EN AW A) Nit 2 Aluminium/Stal nierdzewna Przejśiówka (1) 1 Stal Sworzeń 1 Stal Śruba Stal oynkowana Podkładka Stal oynkowana Przekładnia ślimakowa z aprobatą CNPP 1 Aluminium Podkładka 2 Stal oynkowana Kłódka 1 Stal + mosiądz Łańuh 1 Stal (1) DN32/0 do 80 oraz DN200

5 Materiały i budowa Wersja FM - DN32/0 - DN Nr OPIS Ilość MATERIAŁY WEDŁUG NORM Materiały EN ASTM JIS 1 Korpus 1 Żeliwo sferoidalne EN GJS (JS1030) FCD0 2 Wykładzina 1 EPDM Żeliwo sferoidalne EN GJS (JS1030) - FCD0 3 Dysk 1 Stal nierdzewna GX5 CrNiMo (1.08) 316 SUS 316 Stal nierdzewna X2 CrNiMo (1.0) 316L SUS 316L Alu-brąz CuAl10Fe5Ni5 (C333G) - - Trzpień 1 Stal nierdzewna X30 Cr13 (1.028) 20 SUS 20 J2 5 Łożysko 1 Stal oynkowana/ptfe Łożysko 1 Stal oynkowana/ptfe Tulejka 1 Tworzywo IXEF 50 FV O-ring 1 Nitryl Tulejka doszzelniająa 1 Tworzywo IXEF 50 FV Zatrzask 1 Stal XC Tablizka znamionowa 1 Aluminium EN AW - AL995 (EN AW A) Nit 2 Aluminium/Stal nierdzewna Sworzeń 1 Stal Szpilka 1 Stal oynkowana Nakrętka Stal oynkowana Podkładka Stal oynkowana Przekładnia ślimakowa z aprobatą FM 1 Żeliwo sferoidalne

6 Wymiary ØU H3 ØU H3 flat P N - ilość otworów ØR - średnia otworów ØS N holes - średnia ØR on podziałowa ØS ØT ØT H H flat P P N - ilość otworów ØR - średnia otworów ØS - N średnia holes ØR podziałowa on ØS Wersja FM Kwadrat Square CxC CxC Wersja CNPP Square CxC Kwadrat CxC DN Cale Przyłąze napędu według ISO 5211 Wymiary trzpienia N ØR ØS ØT ØU N CxC H3 P H 32/0 1 1/2 6, F , F /2 6, F , F , F , F , F , F , , F , F

7 H6 Karta katalogowa Wymiary A1 F1 C1 B1 100 A F C B 100 I Ø G1 H1 Ø G H D2 H2 Ø DN H2 H5 Ø DN D1 E E H2 Wersja CNPP Wersja FM E L1 Otwory entrująe 32/0 1 1/ , , ,5,7 3, , , ,5 5, / , , ,5, , , ,8, , ,5110, ,7 6, , ,5110, , , ,5110, , , , , ,5 18, , , ,5 30,8 2, , , ,6 3,1 (1) SYLAX FM - korpus: żeliwo sferoidalne (JS1030); dysk: żeliwo sferoidalne (JS1030), wykładzina: EPDM (2) SYLAX CNPP - korpus: żeliwo sferoidalne (JS1030); dysk: żeliwo sferoidalne (JS1030), wykładzina: EPDM L2 Otwory gwintowane Średnia Średnia Zabudowa Wymiary Wymiary przekładni Wymiary dysku Masa za korpusem (kg) DN Cale E L1 H1 H2 H5 H6 A A1 B B1 C C1 F F1 G G1 H I D1 D2 (1) (2) Zabudowa Wymiary Wymiary przekładni Wymiary dysku za korpusem DN NPS E L2 H1 H2 H5 H6 A A1 B B1 C C1 F F1 G G1 H I D1 D2 (1) (2) / , , ,5 5,2 3, / , , ,5 5,2 3, , , ,5 5,7, / , , ,2, , , ,1 5, , ,5 110, , 8, , ,5 110, ,6 10, , ,5 110, ,7 11, , , , ,6 2, , , ,5 36,9 31, , , ,7 0,9 (1) SYLAX FM - korpus: żeliwo sferoidalne (JS1030); dysk: żeliwo sferoidalne (JS1030), wykładzina: EPDM (2) SYLAX CNPP - korpus: żeliwo sferoidalne (JS1030); dysk: żeliwo sferoidalne (JS1030), wykładzina: EPDM Masa (kg) 7

8 Przedłużenie trzpienia Przedłużenie trzpienia przepustni Sylax CNPP jest dostępne jako opja. Maksymalna długość przedłużenia wynosi 3 m. Prosimy o kontakt z naszym działem tehniznym. 3 3 m max. maximum 8

9 Shematy elektryzne Wersja CNPP: Wyłązniki krańowe w przekładni POSITION ślimakowej OF LIMIT typ SWITCHESAB232-07LX Krzywka B Shemat elektryzny SYLAX CNPP: A - otwarty B Eletri - zamknięty wiring BOMBYX CNPP/APSAD Krzywka A A Upper - górny sensor wyłąznik B Lower - dolny sensor wyłąznik A SHUT B OPEN A COM B COM NC NO NC NO x0.75 Eletri wiring BOMBYX CNPP/APSAD Wersja FM: Wyłązniki krańowe w przekładni ślimakowej typ AB150LX oraz AB550LX Krzywka A A, i B Shemat elektryzny SYLAX FM: A - otwarty B - zamknięty A - górny wyłąznik B - dolny wyłąznik A OPEN B OPEN A COM B COM NC NO NC NO x

10 Przyłąza kołnierzowe Przepustnie Sylax FM-CNPP są przystosowane do montażu w następująyh połązeniah kołnierzowyh (inne wykonania na zapytanie): Otwory entrująe P : montaż poprawny = : montaż możliwy po przeróbkah : montaż niemożliwy DN Cale EN i EN ASME/ANSI B16.1 ASME/ANSI B16.5 ASME/ANSI B16.5 BS10 JIS B2238 i JIS B2239 PN6 PN10 PN16 PN25 PN0 Klasa 125 Klasa 150 Klasa 300 Tabela D Tabela E 5K 10K 16K / P P P P P = = P = = = P = 0 1 1/2 P P P P P P P = P P = P = 50 2 P P P P P P P = P P = = = /2 P P P = = P P = = = = = = 80 3 P P P P P P P = P P P = = 100 P P P = = P P = P P = = = P P P = = P P = P P P P = P P P = = P P = P = P P = P P P = = P P = = = = = = P P P = = P P = P P P = P P P = = P P P P = = = Otwory gwintowane P : montaż poprawny : montaż niemożliwy DN Cale EN i EN ASME/ANSI B16.1 ASME/ANSI B16.5 ASME/ANSI B16.5 BS10 JIS B2238 i JIS B2239 PN6 PN10 PN16 PN25 PN0 Klasa 125 Klasa 150 Klasa 300 Tabela D Tabela E 5K 10K 16K / P P P P P P P P P P P P P 0 1 1/2 P P P P P P P P P P P P P 50 2 P P P P P P P P P P P P /2 P P P P P P P P P P P P P 80 3 P P P P P P P P P P P P P 100 P P P P P P P P (1) P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P (1) Montaż możliwy, jeżeli przepustnia jest obróona o 22,5. Uwaga : przepustnie z otworami gwintowanymi nie są przystosowane do wielu różnyh połązeń kołnierzowyh (kołnierze o różnyh wymiarah i rozstawie otworów). Najzęśiej każda przepustnia pasuje do jednego konkretnego wykonania kołnierza. Montaż na końu ruroiągu i demontaż ruroiągu po stronie odpływu W razie montażu przepustniy Sylax FM-CNPP na końu ruroiągu lub demontażu zęśi ruroiągu w temperaturze otozenia, iśnienie nie może przekrozyć wartośi podanej na stronie 11 według dyrektywy PED 97/23/CE. Taki montaż jest możliwy tylko w przypadku przepustni z otworami gwintowanym. Demontaż zęśi ruroiągu Montaż na końu ruroiągu 10

11 Normy Projekt: Według EN 593, znakowanie według EN 19 Przyłąze pod napęd: Według EN ISO 5211 Długość zabudowy: Według EN seria 20 ISO 5752 seria 20 API 609 tabela 2 Przyłąza kołnierzowe: patrz str. 10 Według EN oraz EN ASME/ANSI B16.5 BS10 Tabela D i Tabela E JIS B2238 oraz JIS B2239 Testy, badania: Według EN Wytrzymałość i szzelność korpusu: test P11 (1,5 x iśnienie nominalne) Szzelność zamknięia: test P12A (1,1 x iśnienie nominalne) Według EN Wykonanie anty-statyzne: test F21 Dyrektywy europejskie Nasze przepustnie produkowane są zgodnie z poniższymi dyrektywami: Dyrektywa iśnieniowa PED 97/23/CE (Pressure Equipment Diretive) Dyrektywa PED obejmuje zasadnize wymagania w zakresie projektowania, wytwarzania oraz oeny zgodnośi urządzeń iśnieniowyh, o największym dopuszzalnym iśnieniu większym od 0,5 bara. Powyższej dyrektywy nie stosuje się do urządzeń iśnieniowyh stosowanyh w sieiah zaopatrująyh w wodę. W zależnośi od rodzaju urządzeń, maksymalnego dopuszzalnego iśnienia, DN, rodzaju medium (iez, gaz lub para) oraz grupy danego medium (grupa 1 lub 2)*, dyrektywa iśnieniowa klasyfikuje te same urządzenia do różnyh kategorii (tj.: 3.3, I, II, III, IV). Każda z kategorii poddawana jest indywidualnemu systemowi wymagań, oeny i oznakowania produktu znakiem CE. Produkty zakwalifikowane do grupy 3.3 nie wymagają oznakowania znakiem CE. (*) Cieze i gazy GRUPA 1 (L1 i G1): płyny niebezpiezne (wybuhowe, utleniająe, szzególnie łatwopalne, łatwopalne, palne, bardzo toksyzne i toksyzne; Art. 2 Dyrektywy Europejskiej 67/58/CEE) Cieze i gazy GRUPA 2 (L2 i G2): płyny, które nie zostały zaklasyfikowane do Grupy 1 (z wyjątkiem wykorzystywanyh w sieiah dystrybuji wody). UWAGA: Ciśnienia podane dla różnyh kategorii płynów (L1/L2/G1/G2) nie mogą być jedynym kryterium doboru urządzenia i gwarantem poprawnośi działania. W trakie doboru konkretnego rozwiązania należy wziąć pod uwagę zastosowanie przepustniy oraz wszystkie parametry roboze medium. SOCLA nie odpowiada za uszkodzenia urządzeń powstałe w wyniku działania medium, jeżeli jego parametry nie zostały wześniej wyszzególnione przez klienta, a właśiwy dobór potwierdzony przez nasz dział tehnizny. Aby ułatwić dobór według powyższyh wytyznyh, SOCLA podaje w kartah katalogowyh niezbędne informaje dotyząe znaku CE, danyh tehniznyh urządzeń oraz tablizki znamionowej. Informaje dotyząe montażu i obsługi przepustni znajdują się w Dokumentaji Tehnizno-Ruhowej dostępnej na naszej stronie internetowej lub za pośrednitwem naszego działu tehniznego. Dokumentaja Tehnizno-Ruhowa zawierająa instrukję montażu i eksploataji jest dostępna na stronie internetowej lub za pośrednitwem naszego działu tehniznego. 11

12 Ciśnienie Dyrektywa PED 97/23/CE Urządzenia iśnieniowe. Przepustnie Sylax FM-CNPP wykonane są zgodnie z wymogami dyrektywy dotyząymi iśnienia, średniy nominalnej oraz medium (patrz poprzednia strona). 16 bar Wykonanie DN Kat. Montaż PFA EPDM (CNPP), EPDM (FM) 32 do 300 3,3 20 bar EPDM (CNPP) 32 do 250 3,3 20 bar EPDM (CNPP) 300 I PS - maksymalne dopuszzalne iśnienie (bar) według Dyrektywy PED 97/23/CE PFA - dopuszzalne iśnienie pray (bar) dla instalaji wodnyh Kołnierze Konie ruroiągu Kołnierze Konie ruroiągu Kołnierze Konie ruroiągu PS L1 L2 G1 G2 Temperatura/Ciśnienie Zależność Temperatura - Ciśnienie roboze Przykładowy wykres poniżej przedstawia zależność Temperatura - Ciśnienie roboze dla przepustni DN32 do 300 z wykładziną EPDM 25 Ciśnienie [bar] PFA 20 bar DN (CNPP) PFA 16 bar DN Temperatura [ C] 12

13 Natężenie przepływu (Kv) KĄT OTWARCIA - dysk ze stali nierdzewnej DN / Przepustnie Sylax FM-CNPP mogą być wykorzystywane do regulaji przepływu medium dla kąta otwaria od 30 do 90. Regulaja poniżej 30 nie jest zaleana ze względu na wysoką prędkość przepływu medium oraz kawitaję, które mogą doprowadzić do trwałego uszkodzenia przepustniy. Kv= przepływ wody w m3/h przez zawór przy określonym jego stopniu otwaria i wywołująy stratę iśnienia 1 bar Maksymalna prędkość przepływu medium przez przepustnie Sylax DN nie może przekrozyć 3 m/s dla iezy. W zakresie 3 do 5 m/s, praa przepustni Sylax FM-CNPP jest dopuszzalna, jednak znaznie zwiększa się możliwość wystąpienia kawitaji, głośnej pray, wibraji i uderzeń hydrauliznyh. GALLON/MIN M3/H DN Kv / Stopień OPENING otwaria STAGES

14 Straty iśnienia (Dp) PSI PSI mh2o M/CE M/WC P DN DEBIT Przepływ Przepływ [m3/h] FLOW M3/H [gallon/min.] GALLON/MIN

15 Typy kołnierzy Przepustnie Sylax FM-CNPP są dostosowane do montażu pomiędzy standardowymi kołnierzami typ 11, 21 oraz 3 według normy EN 1092 (polski odpowiednik PN-EN1092). W przypadku innyh typów kołnierzy: patrz tabela. Zastosowanie nieprawidłowyh kołnierzy powoduje utratę gwaranji na przepustnię. ØA1 ØB ØA0 ØA2 DN Ø A0 Ø A1 min. Ø A2 max. Ø B min. 32/0 1 1/ / Uwaga: Montaż dodatkowyh uszzelek pomiędzy kołnierzem a przepustnią oraz kołnierzy pokrytyh elastomerem jest niedopuszzalny. Tablizka znamionowa Nr Opis 1 Nazwa przepustniy 2 Numer katalogowy 3 Materiał dysku Materiał wykładziny 5 Ciśnienie PS przy montażu międzykołnierzowym dla iezy L1/L2 6 Ciśnienie PS przy montażu międzykołnierzowym dla gazów G1/G2 7 Ciśnienie PS przy montażu na zakońzeniu ruroiągu dla płynów L1/L2 8 Ciśnienie PFA dla wody 20 C 9 Ciśnienie PS przy montażu na zakońzeniu ruroiągu dla gazu G2 10 Numer seryjny 11 Notyfikowany Numer Korpusu zgodnie z Dyrektywą PED 97/23/CE 12 Rok produkji 13 Przyłąza przepustniy 1 Temperatura pray 15 Oznazenie strefy zagrożenia wybuhem 16 Oznazenie według Dyrektywy ATEX 9/23/CE Aprobata FM nitowana na przekładni ślimakowej 15

16 Śruby i nakrętki Uwaga: Śruby i nakrętki nie są dostarzane z przepustniami. DN Cale a e szpilek EN 1092 PN6 szpilek EN 1092 PN10 szpilek EN 1092 PN16 szpilek EN 1092 PN25 ASME / ANSI B16.5 Class 150 szpilek UNC** 32/0 1 1/ M12 18 M16 2 M16 2 M16 2 1/ M12 18 M16 2 M16 2 M16 2 5/ / M M M M16 2 5/ M M M M16 2 5/ M M M M / M M M M / M M M M / M M M M / M M M M / M M M M /8 26 DN Cale a e szpilek BS10-d UNC szpilek BS10-e UNC JIS2238 i JIS2239 5K szpilek JIS2238 i JIS K szpilek JIS2238 i JIS K szpilek 32/0 1 1/ /2 18 1/2 18 M12 18 M16 2 M /8 2 5/8 2 M12 18 M M / /8 2 5/8 2 M12 18 M M /8 2 5/8 2 M M M / /8 2 8 M M M / /8 2 8 M M M / / 26 8 M M M / / 26 8 M M M / / M M M / / M M M2 32 * KORPUS Z OTWORAMI CENTRUJĄCYMI: Montaż za pomoą szpilek: ilość nakrętek i podkładek = 2 x ilość szpilek (patrz tabela powyżej) Montaż za pomoą śrub: ilość nakrętek = ilość śrub (patrz tabela powyżej) a ilość podkładek = 2 x ilość śrub * KORPUS Z OTWORAMI GWINTOWANYMI: Montaż za pomoą śrub: ilość śrub po jednej stronie (patrz tabela powyżej) i ilość podkładek jest taka sama ** ASME/ANSI B16.5 Klasa 150: UNC gwint alowy; gwint metryzny - prosimy o kontakt z przedstawiielem SOCLA. 16

17 Śruby i nakrętki L1 b a b Korpus z otworami entrująymi; montaż za pomoą szpilek L1 = a + 2(b+) L1 = minimalna długość szpilek a = długość zabudowy korpusu przepustniy b = grubość kołnierza = grubość: podkładka + nakrętka + pozostała zęść szpilki. L2 j b a b Korpus z otworami entrująymi; montaż za pomoą śrub L2 = a + 2b + + j L2 = minimalna długość śrub a = długość zabudowy korpusu przepustniy b = grubość kołnierza = grubość: podkładka + nakrętka + pozostała zęść śruby j = grubość podkładki L6 j L7 e b Korpus z otworami gwintowanymi; montaż za pomoą śrub L6 = b + e + j; L7 P L6 - (b + j) L6 = minimalna długość śrub L7 = minimalna długość gwintu śrub b = grubość kołnierza e = maksymalna głębokość śruby j = grubość podkładki 17

18 Przepustnia SYLAX FM-CNPP Instalaja Uwagi ogólne Ze względów bezpiezeństwa instalaja przepustniy musi być dokonywana pod nadzorem wyspejalizowanej obsługi. Wszelkie zynnośi powinny być wykonywane przez personel przeszkolony tehniznie w zakresie działania przepustniy i jej oprzyrządowania. Przed przystąpieniem do montażu urządzenia należy opróżnić instalaję. Należy również sprawdzić, zy ruroiąg jest zysty i nie znajdują się w nim iała obe. Przed montażem należy wyentrować i umoować poszzególne zęśi ruroiągu aby nie powodowały one dodatkowyh naprężeń na korpusie przepustniy. Owiert PN kołnierzy ruroiągu musi być zgodny z owiertem przepustniy a jego wartość (iśnienie dopuszzalne) większe lub równe iśnieniu robozemu. Nie wolno rozpierać kołnierzy za pomoą przepustniy, gdyż grozi to jej trwałym uszkodzeniem!!! Dokumentaja Tehnizno - Ruhowa zawierająa instrukję montażu i eksploataji jest dostępna na naszej stronie internetowej lub za pośrednitwem naszego działu tehniznego. Uwagi montażowe Zalea się zahowanie odległośi podanyh poniżej w elu przedłużenia żywotnośi przepustniy. 1 DN Montaż urządzenia w pobliżu trójników, kolan oraz innyh stref zaburzonego przepływu zwiększa jego zużyie. 1 DN 2-3 DN 5-6 DN 1 DN DN DN DN 2-3 DN 2-3 DN DN DN DN 1 DN Watts Industries nie ponosi odpowiedzialnośi za możliwe błędy w katalogah, broszurah i innyh materiałah drukowanyh. Watts Industries zastrzega sobie prawo do wprowadzania zmian w produktah bez uprzedzenia. Dotyzy to również produktów już zamówionyh. Zamienniki mogą być dostarzane bez dokonywania jakihkolwiek zmian w speyfikajah już uzgodnionyh. Wszystkie znaki towarowe w tym materiale są własnośią odpowiednih spółek. Wszystkie prawa zastrzeżone. Watts Industries Polska Sp. z o.o. ul. Puławska 0A PL Piasezno Telefon: (8 22) , Faks: (8 22) armatura@sola.om
