Przepustnica kołnierzowa EUROSTOP Napęd ręczny

Transkrypt

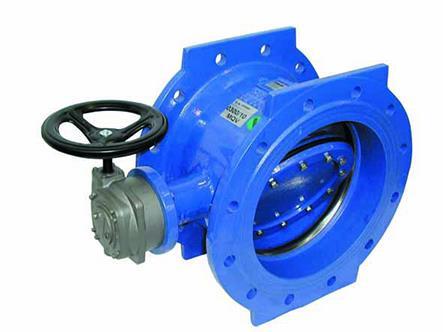

1 Przepustnica kołnierzowa Napęd ręczny Przepustnica kołnierzowa, podwójnie mimośrodowa z systemem automatycznego doszczelniania. Długość zabudowy krótka F4 Elementy żeliwne, korpus, dysk, pokryte warstwą epoksydowego lakieru proszkowego o minimalnej grubości powłoki 250 mikrometrów Przepustnice oferowane w zakresie średnic od DN 150 do DN 2000mm dla ciśnień PFA10, 16 i 25 barów. Zakres zastosowania Przepustnice jako zawory odcinające są zabudowywane na sieciach transportu wody pitnej, sieciach wody przemysłowej, sieciach ppoż i w obiektach, np. przepompownie, zakłady produkcji wody itp. Przepustnice są przystosowane do pracy zarówno w rurociągach wody surowej, jak I wody pitnej. Możliwa instalacja urządzenia na rurociągu, zarówno w obiektach, komorach jak i po odpowiednim dostosowaniu przekładni, bezpośrednio w gruncie. Główne zalety: Niskie straty ciśnienia Duża wydajność dzięki zastosowaniu odpowiedniej konstrukcji, wyborze najlepszych materiałów oraz powłok Łatwość obsługi i niskie momenty obrotowe, za pośrednictwem przekładni ślimakowej Zawór przystosowany do łatwego i szybkiego doboru napędu w zakresie: obsługi ręcznej, elektronapędem itp. Zakres oferty Przepustnice oferowane są według następujących typów obsługi zaworu: sterowanie ręczne, zabudowa podziemna (z przeniesieniem napędu na powierzchnię gruntu za pośrednictwem obudowy teleskopowej), z napędem elektrycznym i jako przystosowana do montażu napędu elektrycznego (dla trzech ostatnich konfiguracji, patrz specyfikacja techniczna TDS). DN Nr referencyjny PN10 Nr referencyjny PN16 Nr referencyjny PN25 mm 150 RPB15NGAH RPB15NGAH RPB15NGDH 200 RPB20NGBH RPB20NGAH RPB20NGDH 250 RPB25NGBH RPB25NGAH RPB25NGDH 300 RPB30NGBH RPB30NGAH RPB30NGDH 350 RPB35NGBH RPB35NGAH RPB35NGDH 400 RPB40NGBH RPB40NGAH RPB40NGDH 450 RPB45NGBH RPB45NGAH RPB45NGDH 500 RPB50NGBH RPB50NGAH RPB50NGDH 600 RPB60NGBH RPB60NGAH RPB60NGDH 700 RPB70NGBH RPB70NGAH RPB70MGDH 800 RPB80NGBH RPB80MGAH RPB80MGDH 12/27/2018 1

2 DN Nr referencyjny PN10 Nr referencyjny PN16 Nr referencyjny PN25 mm 900 RPB90MGBH RPB90MGAH RPB90MGDH 1000 RPC10MGBH RPC10MGAH RPC10MGDH 1200 RPC12MGBH RPC12MGAH RPC12MGDH 1400 RPC14MGBH RPC14MGDH 1500 RPC15MGBH RPC16MGBH RPC16MGDH na zapytanie na zapytanie 12/27/2018 2

3 Materiały i powłoki DN PN10 DN PN16 DN PN25 Lp Opis Materiał Powłoka 1 Korpus Żeliwo sferoidalne GJS5007 Epoksydowy lakier proszkowy 2 Dysk Żeliwo sferoidalne GJS5007 min 250 mikrometrów, zgodny z PNEN (PECB) 3 Pierścień mocujący (*) Stal SR235JR 4 Pokrywa Stal nierdzewna X2CrNiMo Wał od strony wolnej Stal nierdzewna PNEN X30Cr13 (420) 6 Wał od strony napędu Stal nierdzewna PNEN X30Cr13 (420) 7 Pierścień gniazda 8 Trzpień cylindryczny (wał strony wolnej) 9 Trzpień cylindryczny (wał strony napędowej) Stal nierdzewna PNEN X2CrNiMo 17,12,2 (316L) Stal nierdzewna PNEN X5CrNiCuNb 164 (630) Stal nierdzewna PNEN X5CrNiCuNb 164 (630) 10 Tuleja Brąz EN 1982 CuSn12 11 Śruby Stal nierdzewna A2 12 Podkładka sprężysta Stal nierdzewna A2 13 Klin wpustowy Stal C40 14 Uszczelka EPDM 1516 Oring EPDM 17 Wkręt zabezpieczający Stal nierdzewna PNEN X5CrNi Śruba Stal nierdzewna PNEN X5CrNi Podkładka sprężysta Stal nierdzewna PNEN X5CrNi Nakrętka Stal nierdzewna PNEN X5CrNiMo Oring EPDM 22 Tuleja POMC 23 Pierścień zabezpieczający zewnętrzny Stal nierdzewna PNEN X5CrNi Oring EPDM (*) DN : Stal nierdzewna AISI 316L 12/27/2018 3

4 DN PN10 DN PN16 DN PN25 Lp Opis Materiał Powłoka 1 Korpus Żeliwo sferoidalne GJS5007 Epoksydowy lakier proszkowy 2 Dysk Żeliwo sferoidalne GJS5007 min 250 mikrometrów, zgodny z PNEN (PECB) 3 Uszczelka EPDM 4 Pierścień mocujący Stal SR235JR 5 Wałek od strony napędu Stal nierdzewna PNEN X30Cr13 (420) 6 Wałek od strony wolnej 7 Tuleja Brąz PNEN 1982 CuSn12 8 Pierścień Brąz PNEN 1982 CuSn5Zn5Pb5 9 Pokrywa Stal SR235JR 10 Klin cylindryczny Stal nierdzewna PNEN X5CrNiCuNb 164 (630) Epoksydowy lakier proszkowy min 250 mikrometrów, zgodny z PNEN (PECB) 11 Nakrętka Brąz EN 1982 CuSn5Zn5Pb5 12 Element ślizgowy PTFE 13 Śruba Stal nierdzewna typ A2 14 Pierścień gniazda 15 Zewnętrzne śruby mocujące Stal nierdzewna PNEN X2CrNiMo 17,12,2 (316L) do M20: stal nierdzewna EN > M20: Stal 8,8 16 Oring EPDM 12/27/2018 4

5 Wymiary i masy PN10 DN G H I J K L M D R Masa mm mm mm mm mm mm mm mm mm mm kg , , , , , , , , , , , /27/2018 5

6 PN16 DN G H I J K L M D R Masa mm mm mm mm mm mm mm mm mm mm kg , , , , , , , , , , PN25 DN G H I J K L M D R Masa mm mm mm mm mm mm mm mm mm mm kg , , , , , , , , , /27/2018 6

7 Typ przekładni PN10 DN Kółko ręczne Ø Moment obrotowy Ø wałka przekładni Przekładnia AUMA Ilość obrotów 90 mm mm Nm mm 150 GS 50.3 F , GS 50.3 F , GS 50.3 F , GS 50.3 F , GS 63.3 F , GS 63.3 F , GS 80.3 F , GS 80.3 F , GS F GS VZ4.3 F GS VZ4.3 F GS VZ4.3 F GS GZ160.3 F , GS GZ200.3 F GS GZ250.3 F GS GZ250.3 F GS GZ250.3 F GS 315+GZ30 F GS 315+GZ30 F /27/2018 7

8 PN16 DN Kółko ręczne Ø Moment obrotowy Ø wałka przekładni Przekładnia AUMA Ilość obrotów 90 mm mm Nm mm 150 GS 50.3 F , GS 50.3 F , GS 50.3 F , GS 63.3 F , GS 63.3 F , GS 80.3 F , GS 80.3 F , GS F GS VZ4.3 F GS VZ4.3 F GS GZ160.3 F , GS GZ160.3 F , GS GZ200.3 F GS GZ250.3 F GS 315+GZ30 F GS 315+GZ30 F GS 315+GZ30 F GS 400+GZ35 F GS 400+GZ35 F /27/2018 8

9 PN25 DN Kółko ręczne Ø Moment obrotowy Ø wałka przekładni Przekładnia AUMA Ilość obrotów 90 mm mm Nm mm 150 GS 50.3 F , GS 50.3 F , GS 63.3 F , GS 63.3 F , GS 80.3 F , GS F GS VZ4.3 F GS VZ4.3 F GS VZ4.3 F GS GZ160.3 F , GS GZ200.3 F GS GZ200.3 F GS GZ250.3 F GS 315+GZ30 F GS 315+GZ30 F GS 400+GZ35 F GS 400+GZ35 F Zgodność z normami Test hydrauliczny Każdy jeden zawór po wyprodukowaniu, jest poddawany końcowemu testowi hydraulicznemu zgodnie z wszystkimi wymaganiami specyfikacji ISO 5208:: Test korpusu przy 1,5 X PFA (zawór otwarty); Test szczelności przy 1,1 X PFA (zawór zamknięty). Test produktu Kontrola wielkości momentów obrotowych (MOT i mst) zgodnie z definicją PNEN 1074 Kontrola powłoki lakierniczej: test grubości powłoki, test przebicia pędzlem elektrycznym, test udarowy, test MIBK Zgodność z normami Produkt: PNEN i 2 PNEN 593 ISO Zakład: ISO /27/2018 9

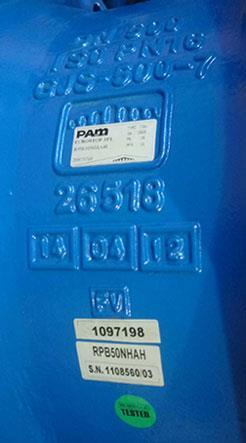

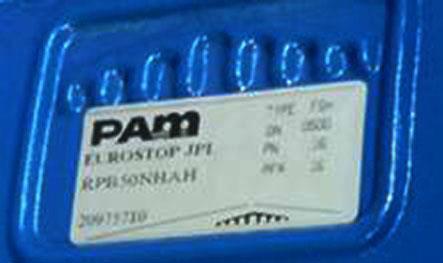

10 Wymiary kołnierza: ISO 5752 seria 14 Owiercenie kołnierzy: EN ISO Dopuszczenie do kontaktu z wodą pitną: Atest Higieniczny PZH Inne posiadane atesty: KTW (Niemcy), WRC (U.K.), ACS (Francja) Znakowanie Na korpusie (odlew) PNEN 19: Średnica nominalna w mm (DN); Ciśnienie nominalne w barach (PN); Typ żeliwa; Logo producenta; Kod modelu; Data odlewu. Na tabliczce znamionowej PNEN 19: Średnica nominalna w mm (DN); Ciśnienie nominalne w barach (PN); Maksymalne ciśnienie robocze (PFA); Kierunek zamykania zaworu; Kod modelu; Nr zamówienia; Logo producenta. Na dysku: Średnica nominalna w mm (DN); Ciśnienie nominalne w barach (PN); Typ żeliwa; Logo producenta; Kod modelu. Znakowanie zaworów produkowanych przez SaintGobain PAM jest w pełni zgodne ze standardami wynikającymi z wymogów PNEN i PNEN 19. Wszelkie oznaczenia stanowią integralną część odlewu korpusu lub też są podawane na tabliczkach znamionowych trwale przymocowanych do korpusu, zgodnie z wytycznymi PNEN 19. Specyfikacja PNEN 19 Tabela 1 Znakowanie zaworów Wymagania SaintGobain 1 DN EN Odlew 2 PN Obowiązkowe oznaczenia Odlew 12/27/

11 Specyfikacja PNEN 19 Tabela 1 Znakowanie zaworów Wymagania SaintGobain 3 Materiał Powinny być integralnymi Odlew 4 Nazwa lub symbol producenta oznaczeniami lub na tabliczce znamionowej Tabliczka znamionowa 11 Odniesienie do norm Odlew 12 Kierunek przepływu EN Odlew Dodatkowe oznaczenia 16 Test Jakościowy Malowane na korpusie Pozycje od 7 do 21 w tabeli 1 są 18 Data produkcji opcjonalne Tabliczka znamionowa 21 Kierunek zamknięcia Tabliczka znamionowa + naklejka Dobór zaworu Przepustnice kołnierzowe są zaworami odcinającymi w zakresie pracy zamknij/otwórz. W pewnych specyficznych okolicznościach, przy niskich różnicach ciśnień oraz niskiej zmienności natężeń przepływów może zostać użyta jako zawór regulacyjny. Należy jednak pamiętać iż dokładność i efektywność regulacji będzie niska a ponadto należy dokonać obliczeń hydraulicznych celem określenia możliwości występowania i wyeliminowania zjawiska kawitacji. Aby poprawnie dobrać zawór należy podać następujące parametry: Wejściowe ciśnienie hydrostatyczne (jest to ciśnienie hydrostatyczne kiedy zawór jest w pozycji zamkniętej) Maksymalną prędkość przepływu (z reguły podawaną w l/s) lub średnicę nominalną i założone natężenie przepływu z których jest uzyskiwana prędkość V=Q/A Ponadto konieczne jest przestrzeganie założenia, iż maksymalna prędkość przepływu w rurociągu musi być mniejsza równa 5 m/s a temperatura medium musi kształtować się w granicach 0 C a 40 C. 12/27/

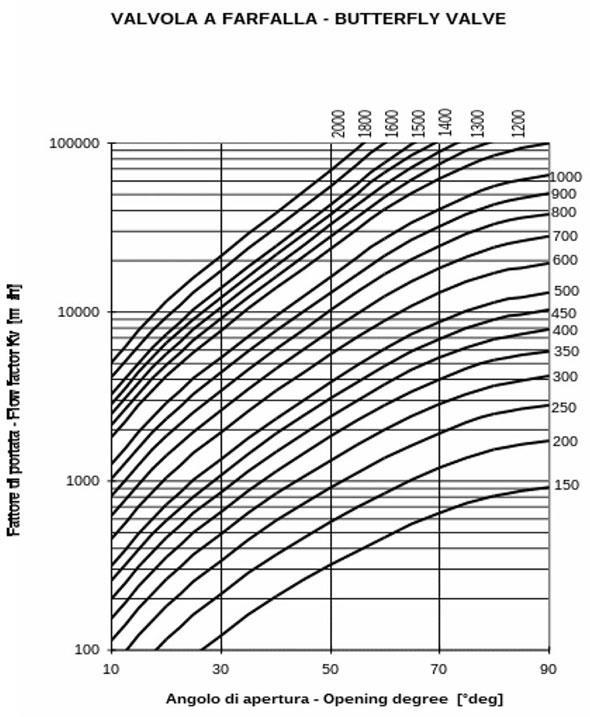

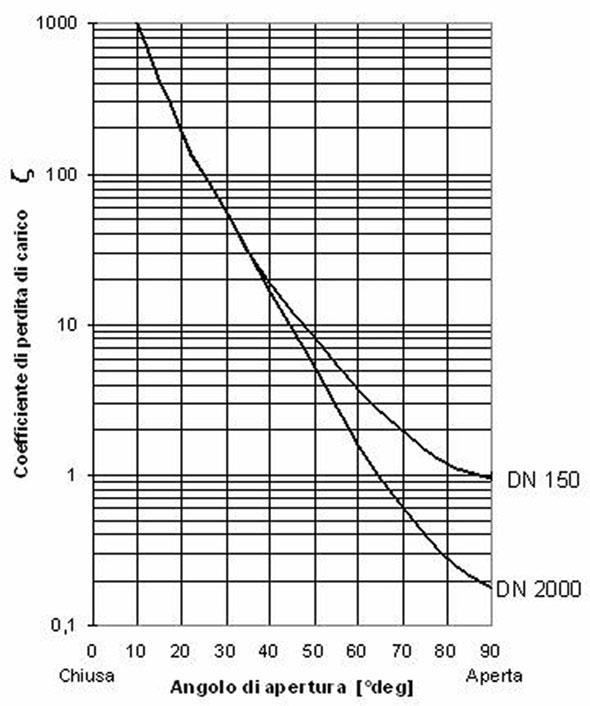

12 Funkcje hydrauliczne Straty ciśnienia Δh są zmienne, w zależności od stopnia otwarcia zaworu i mogą być obliczane za pomocą wzoru: gdzie Δh = straty ciśnienia (m), ζ = współczynnik strat ciśnienia, v = prędkość nominalna (m/s), g = 9,81 (m/s²) Współczynnik strat ciśnienia ζ może być przyjmowany z poniższego wykresu: Za pomocą otrzymanych wielkości strat ciśnienia Δh jesteśmy w stanie obliczyć natężenia przepływu Q w m 3 /h za pomocą poniższego równania: gdzie 10,2 jest współczynnikiem korekty w metrach a Kv to przepływ w m 3 /h (do odczytania z poniższego schematu, w zależności od stopnia otwarcia zaworu): 12/27/

13 Przykład: Zawór DN 600 mm Δh = 3 m Z wykresu przy zaworze całkowicie otwartym 100% współczynnik Kv wynosi m 3 /h, wstawiając tą wartość do wzoru obliczania natężenia przepływu: Ponadto jest możliwe aby odczytać wartość strat ciśnienia na zaworze w pozycji całkowicie otwartej, przy prędkości przepływu Q, w zależności od średnicy DN, stosując poniższy diagram: Kawitacja Jeśli przepustnicę kołnierzową używamy jako zaworu odcinającego (zamknij/otwórz) ryzyko kawitacji nie występuje. W szczególnych wypadkach gdy przepustnica używana jest do regulacji konieczne jest zachowanie kilku parametrów: Zawór powinien pracować z otwartym dyskiem w zakresie od 30º do 90º ( całkowite otwarcie) Ciśnienie wyjścia P2 musi być: P2 0,7.P1 2,8 niż ciśnienie wejścia P1. 12/27/

14 Instrukcja obsługi Przechowywanie Przepustnica powinna być przechowywana (o ile to możliwe) w miejscach zadaszonych, osłoniętych przed działaniem promieni słonecznych, przy maksymalnej temperaturze 70ºC oraz zabezpieczony przed skutkami opadów deszczu i innych niekorzystnych czynników atmosferycznych. Należy bezwzględnie przestrzegać aby nie doszło do sytuacji zabrudzenia elementów uszczelniających piaskiem lub ziemią. Instalacja Przepustnice kołnierzowe zazwyczaj montowane są na sieci wraz ze wstawkami montażowymi. Pierścieniem ustalającym obwodowej uszczelki dysku zamontowanym po przeciwnej stronie w stosunku do kierunku przepływu, aby w sposób łatwy móc wymienić obwodową uszczelkę dysku, bez konieczności demontażu zaworu. Konstrukcja i rozwiązania techniczne przepustnic umożliwiają montaż urządzenie bez względu na kierunek przepływu oraz jeśli tego wymagają właściwości rurociągu może być zainstalowana w pozycji pionowej. Możliwość zabudowy Przepustnicy w komorze jak i do bezpośredniej zabudowy w gruncie. Zalecamy włożenie złącza demontażowego w celu przeprowadzenia konserwacji. Serwis Przepustnica nie wymaga żadnych specjalnych czynności serwisowych dla poprawnego jej działania. Wszystkie części podlegające zużyciu są tak konstruowane by podlegały automatycznemu smarowaniu. Zgodnie z wytycznymi normy powinno się przynajmniej raz w roku przeprowadzić manewr otwórz/zamknij w pełnym możliwym zakresie. Wszelkie prace serwisowe na zainstalowanym zaworze, w celu uniknięcia wypadku, należy dokonywać na odciętym i opróżnionym rurociągu. W szczególnych przypadkach, stwierdzenia uszkodzenia uszczelki obwodowej dysku, konieczna jest wymiana tej uszczelki. W takim przypadku, szczególna konstrukcja przepustnicy umożliwia przeprowadzenie czynności wymiany uszczelki, bez konieczności demontażu zaworu z sieci. Po poprawnym przeprowadzeniu czynności wymiany uszczelki obwodowej dysku, przepustnica jest gotowa do montażu i gwarantuje 100% szczelność w zakresie ciśnień nominalnych. 12/27/
