DESPONIA - Przepustnica DN Opis. Charakterystyka

Wielkość: px
Rozpocząć pokaz od strony:

Download "DESPONIA - Przepustnica DN Opis. Charakterystyka"

Transkrypt

1 Opis Przepustnica centryczna z wykładziną elastomerową. Zastosowanie: płyny i gazy przemysłowe, oczyszczalnie ścieków, wodociągi, itp. Charakterystyka wykonanie korpusu D1 korpus pierścieniowy DN D3 z uszami typu LUG DN D4 z własnymi kołnierzami DN wymiary zabudowy wg ISO 5752/20, EN 558-1/20 górny kołnierz wg EN ISO 5211 max. ciśnienie robocze 16 bar normy montażowe PN6, PN10, PN16, ANSI cl. 150 zakres temperatur test na szczelność standard -10 C do 95 C z wykładziną EPDM, max. -10 C do 200 C w zależności od materiału wykładziny i medium, inne temperatury na zapytanie wg EN /P12 klasa szczelności A Przepustnice DESPONIA spełniają wymagania odnośnie bezpieczeństwa zawarte w Europejskiej Dyrektywie Ciśnieniowej 97/23/EG (PED) Aneks I dla płynów grupy 1 i 2. D1 korpus pierścieniowy D3 z uszami typu LUG D4 z własnymi kołnierzami 1/8

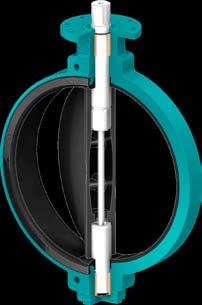

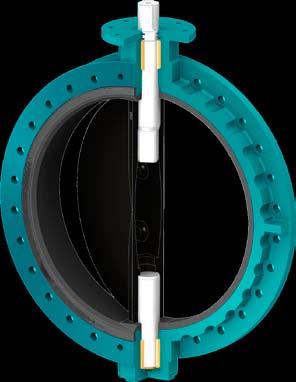

2 Konstrukcja 1 Korpus (wydłużona szyjka przepustnicy umożliwia zaizolowanie) 2 Wałek zabezpieczony przed wydmuchnięciem wraz ze wskaźnikiem położenia 3 Tarcza DN Wymienialna wykładzina z ukształtowanymi uszczelnieniami bocznymi 5 Łożysko (DN poliamid, DN brąz) 6 Zewnętrzne uszczelnienie wałka 7 Podkładka zabezpieczająca przed wydmuchnięciem DN DN Wartość Kv m 3 /h DN 25/ kv DN kv Przy montażu armatury na końcu rurociągu zaleca się: - Typ korpusu D3 możliwy bez przeciwkołnierza D4 tylko z przeciwkołnierzem - Materiał korpusu 2A (EN-GJS ) - Medium tylko ciecze, 10 30ºC DN bar - Max. ciśnienie robocze (Tarcza 16 bar) DN bar DN ,5 bar - Uderzenia hydrauliczne są niedopuszczalne!!! Proszę sprawdzić w naszym folderze dotyczącym kołnierzy 2/8

3 Kod oznaczeniowy D AR. 4A. 2AR. E Typ korpusu Średnica nominalna mm Ciśnienie robocze D1 pierścieniowy DN D3 korpus z uszami typu LUG DN D4 własnymi kołnierzami DN ,5 bar 1 6 bar * 10/16bar, patrz tabela poniżej Normy montażowe ** PN6/10/16 patrz tabela poniżej. Inne normy na zapytanie Korpus 1AE żeliwo szare EN-GJL-250, pokrycie Polyurethan 70µ DN AR żeliwo sferoidalne EN-GJS , pokrycie Epoxy (Resicoat ) 200µ DN AE żeliwo sferoidalne EN-GJS , pokrycie Polyurethan 70µ DN AN żeliwo sferoidalne EN-GJS , pokrycie Polyurethan 250µ Wałek 4A stal nierdzewna , AISI420 4L stal nierdzewna / 17-4PH Tarcza Wykładzina * Ciśnienie robocze (Kod) 2AR żeliwo sferoidalne EN-GJS , pokrycie Rilsan 250µ (max.90 C) DN AE żeliwo sferoidalne EN-GJS , pokrycie Epoxy 70µ DN AC żeliwo sferoidalne EN-GJS , chromowane DN AH żeliwo sferoidalne EN-GJS , pokrycie Halar min.600µ 4C0 stal nierdzewna , AISI316 4CP stal nierdzewna , AISI316, polerowana DN CH stal nierdzewna , AISI316, pokrycie Halar min.600µ 4I0 stal nierdzewna S0 stal nierdzewna C0 Brąz aluminiowy ASTM B148 C95800 / G-Cu Al 10 Ni 7H0 Hastelloy ASTM A494 CW-12MW E EPDM Tmax = 95 C pmax DN = 16 bar, DN = 10 bar EA EPDM ACS FDA Tmax = 130 C pmax DN = 16 bar, DN = 10 bar ED EPDM DVGW Tmax = 130 C pmax DN = 16 bar, DN = 10 bar N Nitril (NBR) Tmax = 100 C pmax DN = 16 bar, DN = 10 bar H CSM (Hypalon) Tmax = 125 C pmax DN = 16 bar, DN = 10 bar V FPM (Viton) Tmax = 200 C pmax DN = 16 bar, DN = 10 bar Inne wykonania materiałowe wykładzin oraz wykonania białe na zapytanie Inne wykonania na zapytanie! Materiał korpusu DN EN-GJL-250 (1A) 10 bar 2 EN-GJS (2A) 10 bar 2 16 bar 3 ** Normy montażowe (Kod) DESPONIA DN D1 D3 D4 PN6 3 PN PN16 3 PN PN16 3 PN PN16 3 3/8

4 D1 pierścieniowy, DN DN 25/32 DN 40/50/65 DN 80/100 DN 125/150/200 DN DN DN A B1 C D1 E H* [kg] (25) ,0 1, ,0 2, ,0 3, ,0 3, ,5 4, ,5 5, ,5 7, ,0 8, ,5 12, ,5 22, ,5 30, ,5 41, ,5 57, , * przy montażu z tworzywowymi tulejami kołnierzowymi należy przestrzegać wymiaru H, aby uniknąć zniszczenia tarczy D3 korpus z uszami typu LUG, DN DN A B3 C D3 E H* [kg] ,0 1, ,0 1, ,0 2, ,0 3, ,0 4, ,5 6, ,5 8, ,5 10, ,0 11, ,5 19, ,5 28, ,5 41, ,5 55, ,5 75,0 4/8

5 D4 własnymi kołnierzami, DN DN A B4 C D4 H* J E [kg] ,0 10, , ,5 12, , ,5 15, , ,5 15, , ,5 18, , ,5 20, , , , , , (750) , , , , (1100) , , , , Górny kołnierz wg ISO 5211 DN DN DN E G d e f ISO a b n x øy F x F x F x F x F10/F /125 4 x 10 / 4 x F x F x Ø F x Ø F x Ø F x 18 (750) 80 Ø F x Ø F x Ø F x Ø F x 22 (1100) 100 Ø F x Ø F x Ø F x Ø F x 33,5 5/8

6 Dźwignia ręczna (DN25-300) Aluminium, pokrycie Epoxy HLA / HLP DN A B C [kg] HLA.F ,5 41 0, HLA.F ,5 41 0, HLA.F ,5 43 0, HLA.F ,5 51 0,6 200 HLA.F ,5 51 0, HLA.F ,5 40 2,2 Polyamid PA6, 30% wzmocnienia włóknem szklanym DN A B C [kg] HLP.F ,5 41 0, HLP.F ,5 41 0, HLP.F ,5 43 0, HLP.F ,5 51 0,5 200 HLP.F ,5 51 0,5 Aluminium, pokrycie Epoxy HRA DN A [kg] HRA.F , HRA.F , HRA.F , HRA.F ,6 200 HRA.F ,6 Czworokąt hydrantowy (DN25-200) DN G H PO.F PO.F PO.F PO.F Kółko ręczne (DN25-150) DN I J HW.F HW.F HW.F /8

7 Przekładnia GB 232 GB Tylko ciecze, pmax DN bar, DN bar DN A B C D E H ØR n* [kg] GB F05-F (R08) , , GB F05-F , , GB F05-F , ,8 200 GB F05-F , , GB F07-F ,25 1, GB F10-F ,4 400 GB F10-F ,4 450 GB F ,4 500 GB1250N.F , GB1250N.F SH , GB1950N/HR.F , , GB1950N/HR.F SH , , GB1950N/HR.F SH , , GB6800N/SP4.F , GB6800N/SP4.F , GB6800N/SP4.F , GB6800N/SP4.F , GBA250G/SP9.F GBA250G/SP9.F * n = ilość obrotów ON/OFF Materiał: GB232 GB880-GB6800 :Aluminium pokryte poliuretanem :Żeliwo szare, pokryte poliuretanem 7/8
