Standardowe wykonanie jest przystosowane do pracy przy podciśnieniu.

Transkrypt

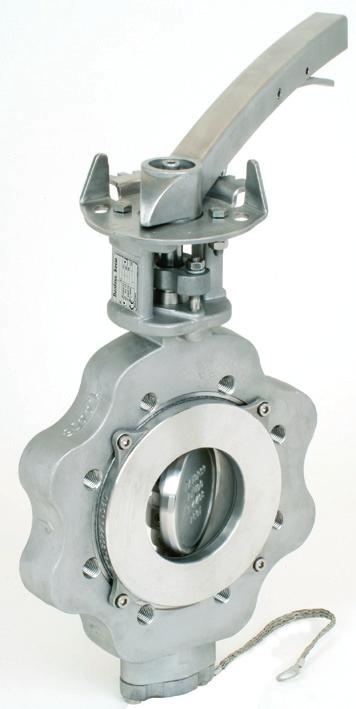

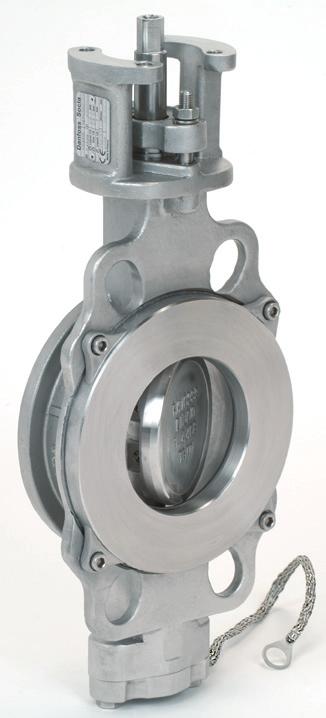

1 Emaris Przepustnica 50 do 3000 mm Spis treści Nowatorskie rozwiązania Materiały i budowa Wymiary Zestaw montażowy pod napęd Napędy Przyłącza kołnierzowe Normy Temperatura/Ciśnienie Natężenie przepływu (Kv) Straty ciśnienia (Dp) Typy kołnierzy Tabliczka znamionowa Śruby i nakrętki Instalaca str.2 str.3 str.4 str.5 str.6 str.7 str.8 str.9 str.10 str.10 str.11 str.11 str.12 str.14 Opis ogólny Ciepłownictwo i energetyka, chłodnictwo, chemia, cukrownie, papiernie, rafinerie, przemysł ciężki, itp... Zastosowanie: Przepustnice dedykowane przede wszystkim do wymagaących instalaci przemysłowych, (ciśnienie nominalne: 50 bar, temperatura robocza: od -50 do +220 C). Standardowe wykonanie est przystosowane do pracy przy podciśnieniu. Przykładowe aplikace: instalce parowe, sieci ciepłownicze, geotermalne, procesy przemysłowe, chłodnictwo, pompownie, przemysł stoczniowy, cukrownie, petrochemia, papiernie, itp... Charakterystyka: Przepustnica wysokoparametrowa. Szeroki wachlarz zastosowań. Dostępna w wykonaniu międzykołnierzowym i z otworami gwintowanymi. Wersa miedzykołnierzowa z uniwersalnymi otworami centruącymi PN10/16/25/40, ASA150/300. Praca w położeniu poziomym i pionowym. Podwónie mimośrodowy system łożyskowania dysku zapewnia: - ciągłość uszczelnienia (brak otworów w uszczelnieniu w miescu przechodzenia trzpienia), - korzystne warunki pracy uszczelnienia (ograniczone tarcie dysk/uszczelnienie oraz brak deformaci uszczelnienia w pozyci otwarte), - 100% szczelności w obu kierunkach, - redukcę momentu obrotowego. Łatwy dostęp do dławnicy trzpienia bez konieczności demontażu napędu. Uszczelnienie teflonowe zbroone pierścieniem ze stali nierdzewne. Bezpośrednie przyłącze napędu wg ISO Wykonanie standardowe zgodne z Dyrektywą ciśnieniową PED 97/23/CE oraz Dyrektywą ATEX 94/9/CE (patrz str. 8). Dokumentaca Techniczno-Ruchowa zawieraąca instrukcę montażu i eksploataci est dostępna na stronie internetowe lub za pośrednictwem naszego działu technicznego. 1

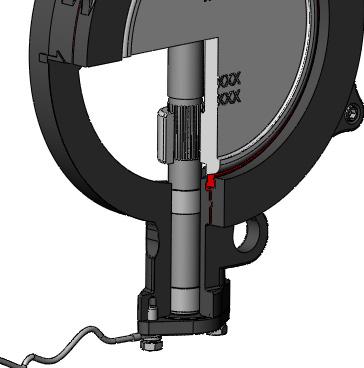

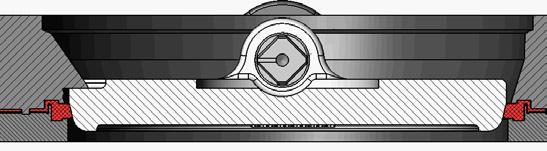

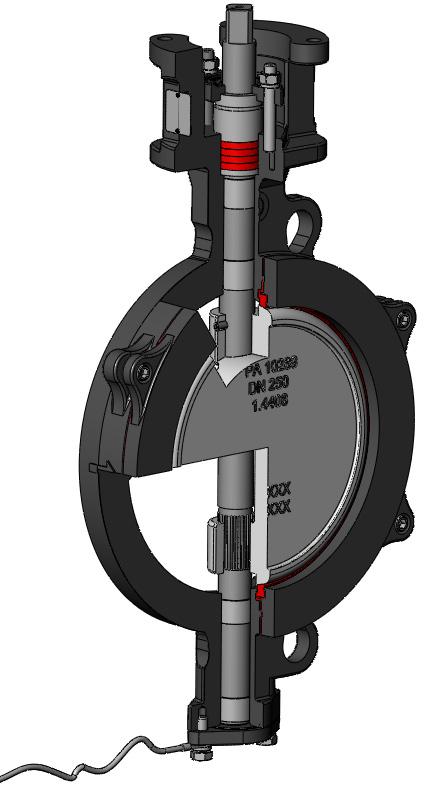

2 Nowatorskie rozwiązania Wykorzystuąc długoletnie doświadczenie w połączeniu z nanowocześnieszymi rozwiązaniami technologicznymi SOCLA realizue swoą misę zapewniaąc: konkurencyność swoich produktów, ich niezawodność, kompleksową i zróżnicowaną ofertę. Korpus z długą szyką pozwalaący na wyniesienie napędu nad izolacę rurociągu. Bezpośrednie przyłącze napędu według ISO Uszczelnienie dławnicowe gwarantue pełne doszczelnienie zewnętrzne trzpienia przepustnicy. Łatwy dostęp do dławnicy trzpienia bez konieczności demontażu napędu. Pierścień zabezpieczaący trzpień przed wypchnięciem Podwónie mimośrodowy system prowadzenia dysku t. odsunięcie osi trzpienia przepustnicy od płaszczyzny uszczelnienia (mimośród 1) oraz od osi rurociągu (2). Uszczelnienie w postaci pierścienia ze stali nierdzewne z PTFE (teflon) zapewnia 100% szczelność w obydwu kierunkach. Dzięki dystansowaniu dysku uszczelnienie obwodowe nie est przerwane w miescu przechodzenia trzpienia i est pozbawione deformaci w pozyci otwarte. Czoło przepustnicy utrzymue uszczelnienie w specalnie profilowanym gnieździe. Solidne połączenie dysku z trzpieniem, umożliwiaące kompensacę temperaturowego rozszerzania tych elementów za pomocą wpustu wieloklinowego i niezależnego sworznia. Łożyska wykonane z teflonu (PTFE) i stali nierdzewne zapewniaące doskonałe prowadzenie trzpienia. Jednoczęściowy trzpień uniemożliwiaący ego przekoszenie przy wysokich ciśnieniach roboczych. Czoło przepustnicy zamocowane est na śrubach, co ułatwia ew. wymianę uszczelnienia na etapie długoletnie ekspolataci. System mocowania trzpienia wraz z uszczelką O-ring w ego dolne części zapewnia całkowitą szczelność. Nitowana tabliczka znamionowa umożliwiaąca pełną identyfikacę urządzenia (patrz str 11). 2

3 Materiały i budowa Nr OPIS Ilość MATERIAŁY WEDŁUG NORM Materiały EN ASTM JIS 1 Nakrętka 2 Stal nierdzewna A SUS Podkładka 4 Stal nierdzewna A SUS Płyta 1 Stal nierdzewna GX5CrNiMo (1,4408) 316 SUS 316 Stal - WCC - 4 Pierścień 1 Stal nierdzewna X3CrNiMo (1,4436) 316 SUS Szpilka 2 Stal nierdzewna X5CrNiMo (1,4401) 316 SUS Oplot 4 Grafit Tuleka zabezpieczaąca 1 Stal nierdzewna X3CrNiMo (1,4436) 316 SUS Tabliczka znamionowa 1 Aluminium EN AW - AL99,5 (EN AW A) Nit 2 Aluminium / Stal nierdzewna Korpus 1 Stal nierdzewna GX5CrNiMo (1,4408) 316 SUS 316 Stal - WCC - 11 Łożysko 4 Stal nierdzewna + PTFE O-ring 1 FKM (Viton) Zaślepka Stal nierdzewna GX5CrNiMo (1,4408) 316 SUS korpusu Stal - WCC - 14 Przewód antystatyczny 1 Miedź Śruba 2 Stal nierdzewna A SUS Podkładka 2 Stal nierdzewna A SUS Sworzeń 1 Stal nierdzewna A SUS Trzpień 1 Stal nierdzewna X5CrNiCuNb (1,4542) 630 SUS Dysk 1 Stal nierdzewna GX5CrNiMo (1,4408) 316 SUS Uszczelnienie 1 PTFE zbroony stalą nierdzewną Uszczelka 1 Grafit Czoło przepustnicy 1 Stal nierdzewna GX5CrNiMo (1,4408) 316 SUS 316 Stal - WCC - 23 Śruba 4 Stal nierdzewna A SUS 304 3

4 V Karta katalogowa Wymiary ØT ØU H1 D2 D1 H3 H4 H2 N - ilość otworów ØR - średnica otworów ØS - N średnica Holes ØR on podziałowa ØS E L1 L2 A A Flat P P 4 Otwory centruące Średnica Wymiary Przyłącze napędu wg ISO 5211 Wymiary trzpienia Wymiary dysku za korpusem Cale E L1 H1 H2 H4 N ør øs øt øu V N CxC H3 P D1 D , F , / , F , , F , , F , , F , , F , , F , , F , , F ,1 Masa kg Otwory gwintowane Średnica Zabudowa Zabudowa Wymiary Przyłącze napędu wg ISO 5211 Wymiary trzpienia Wymiary dysku za korpusem Cale E L2 H1 H2 H4 N ør øs øt øu V N CxC H3 P D1 D , F , / , F , , F , , F , , F , , F , , F , , F , , F ,3 Masa kg 4

5 Zestaw montażowy pod napęd (opca) H1 H2 H3 N - ilość otworów ØR - średnica otworów N Holes ØS - ØR średnica on ØS podziałowa Zalecany est montaż napędu bezpośrednio na przepustnicy, w przeciwnym wypadku: patrz tabela. Cale Przyłącze ISO przepustnicy Przyłącze ISO napędu F04 F05 F07 F10 F12 F14 F16 H1 H2 H1 H2 H1 H2 H1 H2 H1 H2 H1 H2 H1 H F07/kw / F07/kw F07/kw F10/kw F12/kw F14/kw Cale Przyłącze ISO przepustnicy /2 F07/kw F07/kw.14 F10/kw F12/kw.22 ISO F04 F05 F07 F10 F04 F05 F07 F10 F12 F14 F04 F05 F07 F10 F12 F14 F07 F10 F12 F14 F16 Wysokość trzpienia H3 kw.9 kw.11 kw.14 kw.17 kw.22 kw.27kw N N ør øs F04 4 5,5 42 F05 4 6,5 50 F07 4 8,5 70 F ,5 102 F ,5 125 F F Prosimy o zwrócenie uwagi na przyłącze ISO podane w tabeli wymiarów dla dane przepustnicy F14/kw.22 F10 F12 F14 F

6 Napędy Poniże zaprezentowano różne typy napędów wraz z akcesoriami W celu uzyskania bliższych informaci prosimy o kontakt z naszym działem technicznym. 1 lub 2 mechaniczne wyłączniki krańcowe POZIOM MONTAŻU 1 POZIOM MONTAŻU 2 Skrzynka wyłączników krańcowych :. mechanicznych. indukcynych Indukcyne wyłączniki krańcowe Pozyconery (1). Socla BAR POSITURN. BURKERT 1067 Dźwignia ze stali nierdzewne 10-cio położeniowa Przekładnia ślimakowa z żeliwa szarego Przekładnia ślimakowa ze stali nierdzewne Siłownik z awarynym napędem ręcznym Napęd pneumatyczny Socla BAR Inne wykonania na zapytanie. Auma Bernard Socla VALPES DŹWIGNIA RĘCZNA PRZEKŁAIA ŚLIMAKOWA NAPĘD PNEUMATYCZNY NAPĘD ELEKTRYCZNY (1) Dotyczy tylko napędów pneumatycznych 6

7 Przyłącza kołnierzowe Przepustnice Emaris są przystosowane do montażu w następuących połączeniach kołnierzowych (inne wykonania na zapytanie): 4 Otwory centruące P : montaż poprawny = : montaż możliwy po przeróbkach : montaż niemożliwy Cale EN i EN ASME/ANSI B16.5 BS10 JIS B 2238 i JIS B 2239 PN10 PN16 PN25 PN40 Klasa 150 Klasa 300 Tabela D Tabela E 10K 16K 50 2 P P P P P P /2 P P P P P P = = P P 3 P P P P P P P P = = P P P P P P P = = P P P P P P P P = P P P P P P P P P P P P P P P P P P = P P P P = P = P = P P P = P = P P = P Otwory gwintowane Cale EN i EN ASME/ANSI B16.5 BS10 JIS B 2238 i JIS B 2239 PN10 PN16 PN25 PN40 Klasa 150 Klasa 300 Tabela D Tabela E 10K 16K 50 2 P P P P P P /2 P P P P P P = = P P 3 P P P P P P = = = P P P P P P P P = P P P P P P P P P P P P P P P P P P P P P P P P P P P P = P P P P = P P P P P P P = P = P P = P Uwaga : przepustnice z otworami gwintowanymi nie są przystosowane do wielu różnych połączeń kołnierzowych (kołnierze o różnych wymiarach i rozstawie otworów). Naczęście każda przepustnica pasue do ednego konkretnego wykonania kołnierza. Montaż na końcu rurociągu i demontaż rurociągu po stronie odpływu W razie montażu przepustnicy Emaris na końcu rurociągu lub demontażu części rurociągu w temperaturze otoczenia ciśnienie nie może przekroczyć wartości podane na stronie 9 według dyrektywy PED 97/23/CE. Taki montaż est możliwy tylko w przypadku przepustnic z otworami gwintowanym. Demontaż części rurociągu Montaż na końcu rurociągu 7

8 Normy Proekt: Według EN 593, znakowanie według EN 19 Przyłącze pod napęd: Według EN ISO 5211 Długość zabudowy: Według EN seria 20 ISO 5752 seria 20 API 9 tabela 2 Przyłącza kołnierzowe: patrz str. 7 Według EN oraz EN1092-2: PN10/16/25/40 ASME/ANSI B16.5: ASA 150/300 Testy, badania: Według EN Wytrzymałość i szczelność korpusu: test P11 (1,5 x ciśnienie nominalne) Szczelność zamknięcia: test P12A (1,1 x ciśnienie nominalne) Według EN Wykonanie anty-statyczne: test F21 Dyrektywy europeskie Nasze przepustnice produkowane są zgodnie z poniższymi dyrektywami: Dyrektywa ciśnieniowa PED 97/23/CE (Pressure Equipment Directive) Dyrektywa PED obemue zasadnicze wymagania w zakresie proektowania, wytwarzania oraz oceny zgodności urządzeń ciśnieniowych, o nawiększym dopuszczalnym ciśnieniu większym od 0,5 bara. Powyższe dyrektywy nie stosue się do urządzeń ciśnieniowych stosowanych w sieciach zaopatruących w wodę. W zależności od rodzau urządzeń, maksymalnego dopuszczalnego ciśnienia,, rodzau medium (ciecz, gaz lub para) oraz grupy danego medium (grupa 1 lub 2)*, dyrektywa ciśnieniowa klasyfikue te same urządzenia do różnych kategorii (t.: 3.3, I, II, III, IV). Każa z kategorii poddawana est indywidualnemu systemowi wymagań, oceny i oznakowania produktu znakiem CE. Produkty zakwalifikowane do grupy 3.3 nie wymagaą oznakowania znakiem CE. (*) Ciecze i gazy GRUPA 1 (L1 i G1): płyny niebezpieczne (wybuchowe, utleniaące, szczególnie łatwopalne, łatwopalne, palne, bardzo toksyczne i toksyczne; Art. 2 Dyrektywy Europeskie 67/548/CEE) Ciecze i gazy GRUPA 2 (L2 i G2): płyny, które nie zostały zaklasyfikowane do Grupy 1 (z wyatkiem wykożystywanych w sieciach dystrybuci wody). UWAGA: Ciśnienia podane dla różnych kategorii płynów (L1/L2/G1/G2) nie mogą być edynym kryterium doboru urządzenia i gwarantem poprawności działania. W trakcie doboru konkretnego rozwiązania należy wziąć pod uwagę zastosowanie przepustnicy oraz wszystkie parametry robocze medium. SOCLA nie odpowiada za uszkodzenia urządzeń powstałe w wyniku działania medium, eżeli ego parametry nie zostały wcześnie wyszczególnione przez klienta, a właściwy dobór potwierdzony przez nasz dział techniczny. Aby ułatwić dobór według powyższych wytycznych, SOCLA podae w kartach katalogowych niezbędne informace dotyczące znaku CE, danych technicznych urządzeń oraz tabliczki znamionowe. Informace dotyczące montażu i obsługi przepustnic znaduą się w Dokumentaci Techniczno-Ruchowe dostępne na nasze stronie internetowe lub za pośrednictwem naszego działu technicznego. Dyrektywa 94/9/CE: ATEX (EXplosive ATmospheres) Dyrektywa ATEX ma zastosowanie wyłącznie w odniesieniu do otoczenia (środowiska pracy) urządzenia w zakresie: -20 C < T< + C; 0,8 bar O P O 1,2 bar. Wpływ medium przepływaącego przez zawór nie est brany pod uwagę w ocenie ryzyka. Użytkownik ponosi odpowiedzialność za uwzględnienie efektów wywołanych przez medium, takich ak: wzrost temperatury powierzchni urządzenia, zablokowanie przepływu przez części stałe, skoki ciśnienia i uderzenia hydrauliczne, zmiany związane z obecnością ciał obcych w instalaci, wpływ pracy innych urządzeń na parametry medium, etc. Przepustnice Emaris są wykonane zgodnie z Dyrektywą ATEX. Klasyfikaca przepustnicy z wolnym wałkiem: Oznaczenie na przepustnicy z wolnym wałkiem: II 2 DG. Klasyfikaca zestawu przepustnica + napęd: Przepustnica z dźwignią ręczną: Dźwignie ręczne produkowane przez SOCLA stosowane wraz z przepustnicami w strefie ATEX nie powoduą dodatkowego ryzyka. Przepustnica z dźwignią ręczną est sklasyfikowana zgodnie z II 2 DG. Przepustnica z innymi napędami: Klasyfikaca zestawu przepustnica + napęd est taka sama ak naniższa klasyfikaca ednego z elementów składowych zestawu! Nie stosuemy żadnego dodatkowego oznakowania całego kompletu (przepustnica + napęd). Jeżeli choć eden element składowy zestawu nie est oznakowany według ATEX tym samym cały zestaw nie est zgodny z dyrektywą ATEX. Dyrektywa maszynowa 2006/42/EC (Machinery Directive) Dyrektywa Maszynowa w swoim Załączniku I określa zasadnicze wymagania w zakresie ochrony zdrowia i bezpieczeństwa, akie odnoszą się do urządzeń maszynowych. Ma ona zastosowanie do przepustnic z napędami elektrycznymi, pneumatycznymi, hydraulicznymi (t. innymi niż napędy ręczne). Zgodnie z dyrektywą tego typu urządzenia zostały sklasyfikowane ako «maszyny nieukończone». «Maszyna nieukończona» oznacza zespół, który est prawie maszyną, ale nie może samodzielnie służyć do konkretnego zastosowania. Układ napędowy est właśnie taką maszyną nieukończoną. Jedynym przeznaczeniem maszyny nieukończone est włączenie do lub podłączenie z inną maszyną lub wyposażeniem. Dokumentaca Techniczno-Ruchowa zawieraąca instrukcę montażu i eksploataci est dołączana do każdego produktu w wykonaniu ATEX. Ponadto est ona dostępna na stronie internetowe lub za pośrednictwem naszego działu technicznego. 8

9 Temperatura/Ciśnienie Dyrektywa PED 97/23/CE Urządzenia ciśnieniowe. Przepustnice Emaris wykonane są zgodnie z wymogami dyrektywy dotyczącymi ciśnienia, średnicy nominalne oraz medium (patrz poprzednia strona). Wykonanie Kat. Montaż PFA PS L1 L2 G1 G2 50 do 100 II Kołnierze I Koniec rurociągu bar 125 II Kołnierze I Koniec rurociągu PTFE zbroony 150 II Kołnierze I Koniec rurociągu II Kołnierze ,5 25 I Koniec rurociągu bar 250 II Kołnierze I Koniec rurociągu II Kołnierze ,5 16,5 I Koniec rurociągu ,5 PS - maksymalne dopuszczalne ciśnienie (bar) według Dyrektywy 97/23/CE PFA - dopuszczalne ciśnienie pracy (bar) dla instalaci wodnych Maksymalne ciśnienie różnicowe wynosi 10 bar. Zależność Temperatura - Ciśnienie robocze Dopuszczalna temperatura pracy zaworu est zależna od ciśnienia roboczego panuącego w instalaci!!! Wykres zależności Temperatura - Ciśnienie robocze dla przepustnic EMARIS. Praca chwilowa Ciśnienie [bar] Temperatura [ C] 9

10 Karta katalogowa Natężenie przepływu (Kv) KĄT OTWARCIA Przepustnice Emaris mogą być wykorzystywane do regulaci przepływu medium dla kąta otwarcia od 20 do 90. Regulaca poniże 20 nie est zalecana ze względu na wysoką prędkość przepływu medium oraz kawitacę, które mogą doprowadzić do trwałego uszkodzenia przepustnicy. Kv= przepływ wody w m3/h przez zawór przy określonym ego stopniu otwarcia i wywołuący stratę ciśnienia 1 bar Maksymalna prędkość przepływu medium przez przepustnice Emaris nie może przekroczyć: - 3 m/s dla cieczy. W zakresie 3 do 5 m/s, praca przepustnic Emaris est dopuszczalna, ednak znacznie zwiększa się możliwość wystąpienia kawitaci, głośne pracy, wibraci i uderzeń hydraulicznych m/s dla gazów. W zakresie 20 do 25 m/s, praca przepustnic Emaris est dopuszczalna, ednak znacznie zwiększa się możliwość wystąpienia kawitaci, głośne pracy, wibraci i uderzeń hydraulicznych. - dla mediów sypkich oraz gęstych: prosimy o kontakt z naszym działem technicznym. Wykres natężenia przepływu Straty ciśnienia (Dp) galon/min. GALLON/MIN m M3/H 3 /h P "KV" Stopień otwarcia Przepływ [gallon/min.] FLOW GALLON/ MIN [m3/h] DEBIT M3/H PSI PSI M/CE M/WC mh2o W przypadku wartości dla 50 i 300 prosimy o kontak z nazym działem technicznym. 10

11 Typy kołnierzy Przepustnice Emaris są dostosowane do montażu pomiędzy standardowymi kołnierzami typ 11, 21 oraz 34 według normy EN 1092 (polski odpowiednik PN-EN1092). W przypadku innych typów kołnierzy: patrz tabela. Zastosowanie nieprawidłowych kołnierzy powodue utratę gwaranci na przepustnicę. ØB ØA1 ØA0 ØA2 Ø A0 Ø A1 min Ø A2 max Ø B min , , , , , , , , Tabliczka znamionowa Nr Opis 1 Nazwa przepustnicy 2 Numer katalogowy 3 Materiał dysku 4 Materiał wykładziny 5 Ciśnienie PS przy montażu międzykołnierzowym dla cieczy L1/L2 6 Ciśnienie PS przy montażu międzykołnierzowym dla gazów G1/G2 7 Ciśnienie PS przy montażu na zakończeniu rurociągu dla płynów L1/L2 8 Ciśnienie PFA dla wody 20 C 9 Ciśnienie PS przy montażu na zakończeniu rurociągu dla gazu G2 10 Numer seryny 11 Notyfikowany Numer Korpusu zgodnie z Dyrektywą PED 97/23/CE 12 Rok produkci 13 Przyłącza przepustnicy 14 Temperatura pracy 15 Oznaczenie strefy zagrożenia wybuchem 16 Oznaczenie według Dyrektywy ATEX 94/23/CE 11

12 Śruby i nakrętki Uwaga: Śruby i nakrętki nie są dostarczane z przepustnicami. Cale a e e EN PN10 PN16 PN25 PN40 śrub/ c śrub/ c śrub/ c śrub/ c M M M M / M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M30 32 Cale a e e EN PN10 PN16 PN25 PN40 śrub/ c śrub/ c śrub/ c śrub/ c M M M M / M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M30 40 Cala a e e ASME / ANSI B16.5 Klasa 150 Klasa 300 śrub/ c śrub/ c UNC UNC / / / / / / / / / / / / / / / / / /8 40 * KORPUS Z OTWORAMI CENTRUJĄCYMI: Montaż za pomocą : ilość nakrętek i podkładek = 2 x ilość (patrz tabela powyże) Montaż za pomocą śrub: ilość nakrętek = ilość śrub (patrz tabela powyże) a ilość podkładek = 2 x ilość śrub * KORPUS Z OTWORAMI GWINTOWANYMI: Montaż za pomocą śrub: ilość śrub po edne stronie (patrz tabela powyże) i ilość podkładek est taka sama 12

13 Śruby i nakrętki L1 c b a b c Korpus z otworami centruącymi; montaż za pomocą L1 = a + 2(b+c+) L1 = minimalna długość a = długość zabudowy korpusu przepustnicy b = grubość kołnierza c = grubość: podkładka + nakrętka + pozostała część szpilki = grubość podkładki. L2 Korpus z otworami centruącymi; montaż za pomocą śrub c b a b f L2 = a + 2b c + f L2 = minimalna długość śrub a = długość zabudowy korpusu przepustnicy b = grubość kołnierza c = grubość: podkładka + nakrętka + pozostała część śruby f = grubość podkładki = grubość uszczelki kołnierza f b L3 L5 L4 L6 e' e b a f Korpus z otworami gwintowanymi; montaż za pomocą śrub L3 = + b + e + f; L5 = + b + e + f L4 > L3 - b; L6 > L5 - b L3 = maksymalna długość śrub L4 = minimalna długość gwintu śrub L5 = maksymalna długość śrub L6 = minimalna długość gwintu śrub a = długość zabudowy korpusu przepustnicy b = grubość kołnierza e = maksymalna głębokość śruby e = maksymalna głębokość śruby f = grubość podkładki = grubość uszczelki kołnierza L7 L7 Korpus z otworami gwintowanymi; montaż za pomocą d' b e' e b a d L7 = d + b + + e = d + b + + e L7 = całkowita długość szpilki a = długość zabudowy korpusu przepustnicy b = grubość kołnierza d = grubość: podkładka + nakrętka + pozostała część szpilki d = grubość: podkładka + nakrętka + pozostała część szpilki e = maksymalna głębokość śruby e = maksymalna głębokość śruby = grubość uszczelki kołnierza 13

14 Instalaca Uwagi ogólne Ze względów bezpieczeństwa instalaca przepustnicy musi być dokonywana pod nadzorem wyspecalizowane obsługi. Wszelkie czynności powinny być wykonywane przez personel przeszkolony technicznie w zakresie działania przepustnicy i e oprzyrządowania. Przed przystąpieniem do montażu urządzenia należy opróżnić instalacę. Należy również sprawdzić, czy rurociąg est czysty i nie znaduą się w nim ciała obce. Przed montażem należy wycentrować i umocować poszczególne części rurociągu aby nie powodowały one dodatkowych naprężeń na korpus przepustnicy. W strefie ATEX należy sprawdzić czy rurociąg est uziemiony. Nie należy stosować rur izolouących przewodzenie prądu (PVC...) Owiert PN kołnierzy rurociągu musi być zgodny z owiertem przepustnicy a ego wartość (ciśnienie dopuszczalne) większe lub równe ciśnieniu roboczemu. Nie wolno rozpierać kołnierzy za pomocą przepustnicy, gdyż grozi to e trwałym uszkodzeniem!!! Dokumentaca Techniczno - Ruchowa zawieraąca instrukcę montażu i eksploataci est dostępna na nasze stronie internetowe lub za pośrednictwem naszego działu technicznego. Uwagi montażowe Zaleca się zachowanie odległości podanych poniże w celu przedłużenia żywotności przepustnicy. 1 Montaż urządzenia w pobliżu tróników, kolan oraz innych stref zaburzonego przepływu zwiększa ego zużycie Watts Industries nie ponosi odpowiedzialności za możliwe błędy w katalogach, broszurach i innych materiałach drukowanych. Watts Industries zastrzega sobie prawo do wprowadzania zmian w produktach bez uprzedzenia. Dotyczy to również produktów uż zamówionych. Zamienniki mogą być dostarczane bez dokonywania akichkolwiek zmian w specyfikacach uż uzgodnionych. Wszystkie znaki towarowe w tym materiale są własnością odpowiednich spółek. Wszystkie prawa zastrzeżone. Watts Industries Polska Sp. z o.o. ul. Puławska 40A PL Piaseczno Telefon: (48 22) , Faks: (48 22) armatura@socla.com
