Przepustnica z siłownikiem elektrycznym VFY-WA

Transkrypt

1 Przepustnica z siłownikiem elektrycznym VFY-WA Opis Wskaźnik położenia Ogranicznik momentu obrotowego Urządzenie fabrycznie kompletne i gotowe do instalacji Cechy zaworu: Zamocowana na wielowypuście kuliście wykonana tarcza zapewnia przenoszenie dużego momentu obrotowego i minimalizuje luzy Wysoka trwałość i niezawodność dzięki zastosowaniu łożysk tocznych Bezpieczna konserwacja: oś zabezpieczona przed wysunięciem przy użyciu pierścienia osadczego Ręczny tryb pracy Dane podstawowe: k VS m 3 /h PN 16 (10) Wkładka z EPDM Tarcza ze stali nierdzewnej lub z powłoką poliamidową Czynnik: - woda obiegowa, woda pitna lub do chłodnictwa wodny roztwór glikolu do 50% Temperatura czynnika: C Zasilanie: -24 V, 50/60 Hz -230 V, 50/60 Hz Sygnał wejściowy sterujący: Zał./Wył. lub 3-punktowy Moment obrotowy: Nm Stopień ochrony obudowy: IP66/68 Temperatura otoczenia: C Współczynnik obciążalności IEC34: cykl S4 (50%) Dopuszczenia: Zamawianie Typ VFY-WA 230 V Rysunek k VS (m 3 /h) PN T maks. Czas otwarcia ( C) (s) Tarcza Nr kat. 082G / G G G G Stal 082G nierdzewna 082G G G G G G Powłoka 082G poliamidowa 082G G G G G G G G G7375 DEN-SMT/SI VD.HD.T6.49 Danfoss 05/2014 1

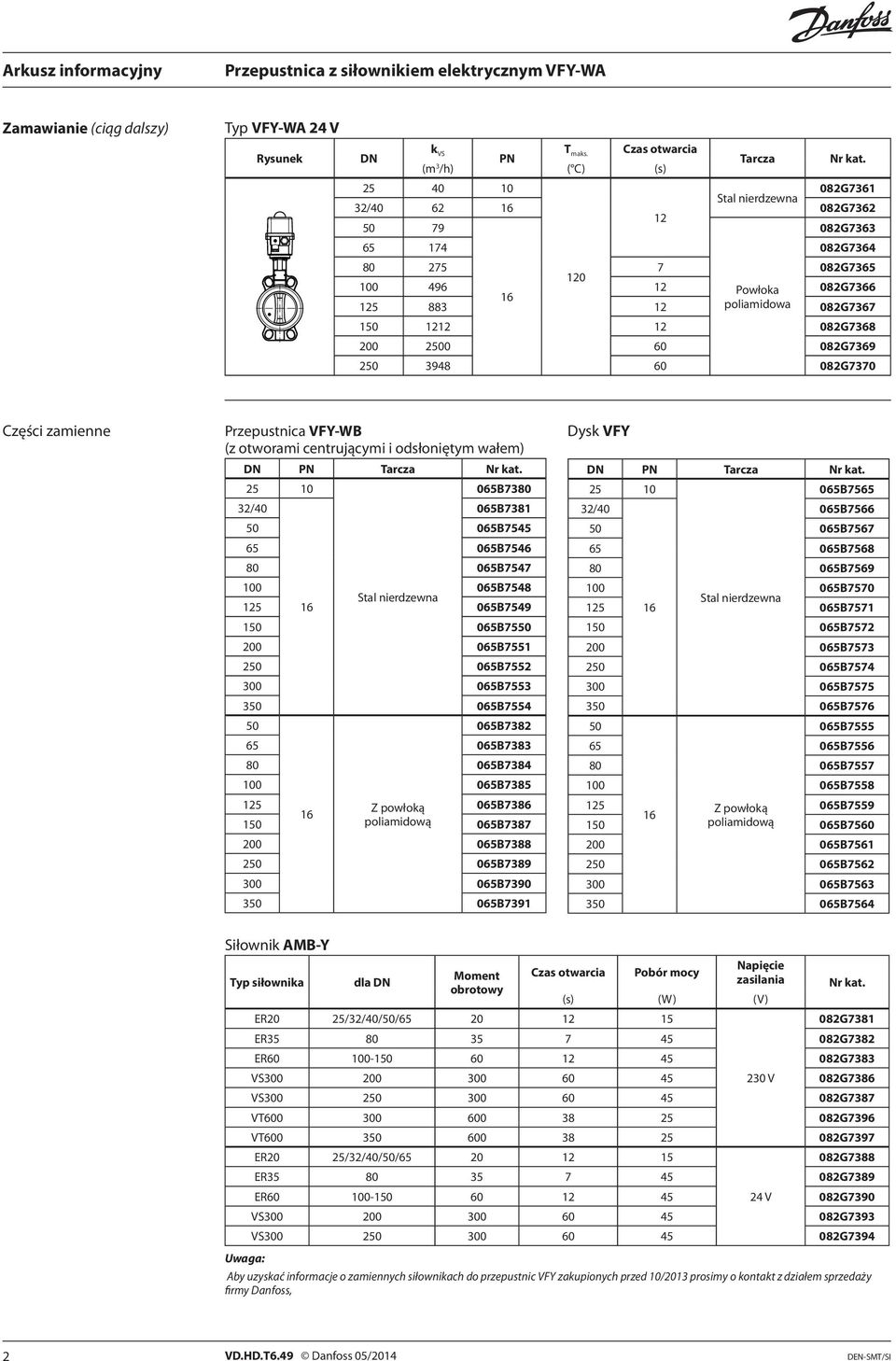

2 Zamawianie (ciąg dalszy) Typ VFY-WA 24 V Rysunek k VS PN T maks. Czas otwarcia (m 3 /h) ( C) (s) Tarcza Nr kat G7361 Stal nierdzewna 32/ G G G G Powłoka 082G poliamidowa 082G G G G7370 Części zamienne Przepustnica VFY-WB (z otworami centrującymi i odsłoniętym wałem) PN Tarcza Nr kat /40 065B B B B B B7548 Stal nierdzewna B B B B B B B B B B Z powłoką 065B poliamidową 065B B B B B7391 Dysk VFY PN Tarcza Nr kat B /40 065B B B B B7570 Stal nierdzewna B B B B B B B B B B Z powłoką 065B poliamidową 065B B B B B7564 Siłownik AMB-Y Typ siłownika dla Moment obrotowy Czas otwarcia Pobór mocy Napięcie zasilania (s) (W) (V) ER20 25/32/40/50/ Nr kat. 082G7381 ER G7382 ER G7383 VS V 082G7386 VS G7387 VT G7396 VT G7397 ER20 25/32/40/50/ G7388 ER G7389 ER V 082G7390 VS G7393 VS G7394 Uwaga: Aby uzyskać informacje o zamiennych siłownikach do przepustnic VFY zakupionych przed 10/2013 prosimy o kontakt z działem sprzedaży firmy Danfoss, 2 VD.HD.T6.49 Danfoss 05/2014 DEN-SMT/SI

3 Zamawianie (ciąg dalszy) Uwaga: Przed zamówieniem części zamiennych prosimy o kontakt z działem sprzedaży firmy Danfoss w celu uzgodnienia szczegółów. Wkładka VFY -część zamienna PN Wkładka Nr kat B /40 065B B B B B7570 EPDM B B B B B B7576 Dane techniczne Siłownik Zasilanie AC; DC V AC; DC Zasilanie AC Częstotliwość Hz 50/60 Sygnał sterujący zał./wył. 3-punktowy Moment obrotowy Nm Temperatura otoczenia C Współczynnik obciążalności IEC34 S4 (50%) Stopień ochrony obudowy znak zgodności z normami IP66 IP68 Dyrektywa niskonapięciowa (LVD) 2006/95/WE: EN , EN , EN , EN Dyrektywa EMC 2004/108/WE (kompatybilność elektromagnetyczna): EN Zawór Średnica nominalna Wartość k VS m 3 /h Kąt obrotu 90 Stopień nieszczelności Zgodnie z Dyrektywą PED Urządzenia Ciśnieniowe 97/23/WE, EN , Klasa A 1) Ciśnienie nominalne PN 16 (10) Czynnik Woda obiegowa, woda pitna lub do chłodnictwa wodny roztwór glikolu do 50% Temperatura czynnika o C (patrz wykres PT) Króciec Montaż Materiał Korpus Tarcza Otwory centrujące Międzykołnierzowy Żeliwo szare EN GJL 250 (DIN GG25) Żeliwo sferoidalne (DIN GGG40) Żeliwo sferoidalne EN GJS (DIN GGG 40) z powłoką poliamidową lub ze stali nierdzewnej Trzpień Stal nierdzewna AISI 420 Wkładka Sprężysty pierścień zabezpieczający O-ring Prowadnica (górne łożysko ślizgowe) Prowadnica (dolne łożysko ślizgowe) 1) Brak widocznego przecieku podczas procedury testowej (próby ciśnieniowej) EPDM Stal XC 75/stal nierdzewna Nitryl/Viton Stal cynkowana + PTFE Stal cynkowana + PTFE DEN-SMT/SI VD.HD.T6.49 Danfoss 05/2014 3

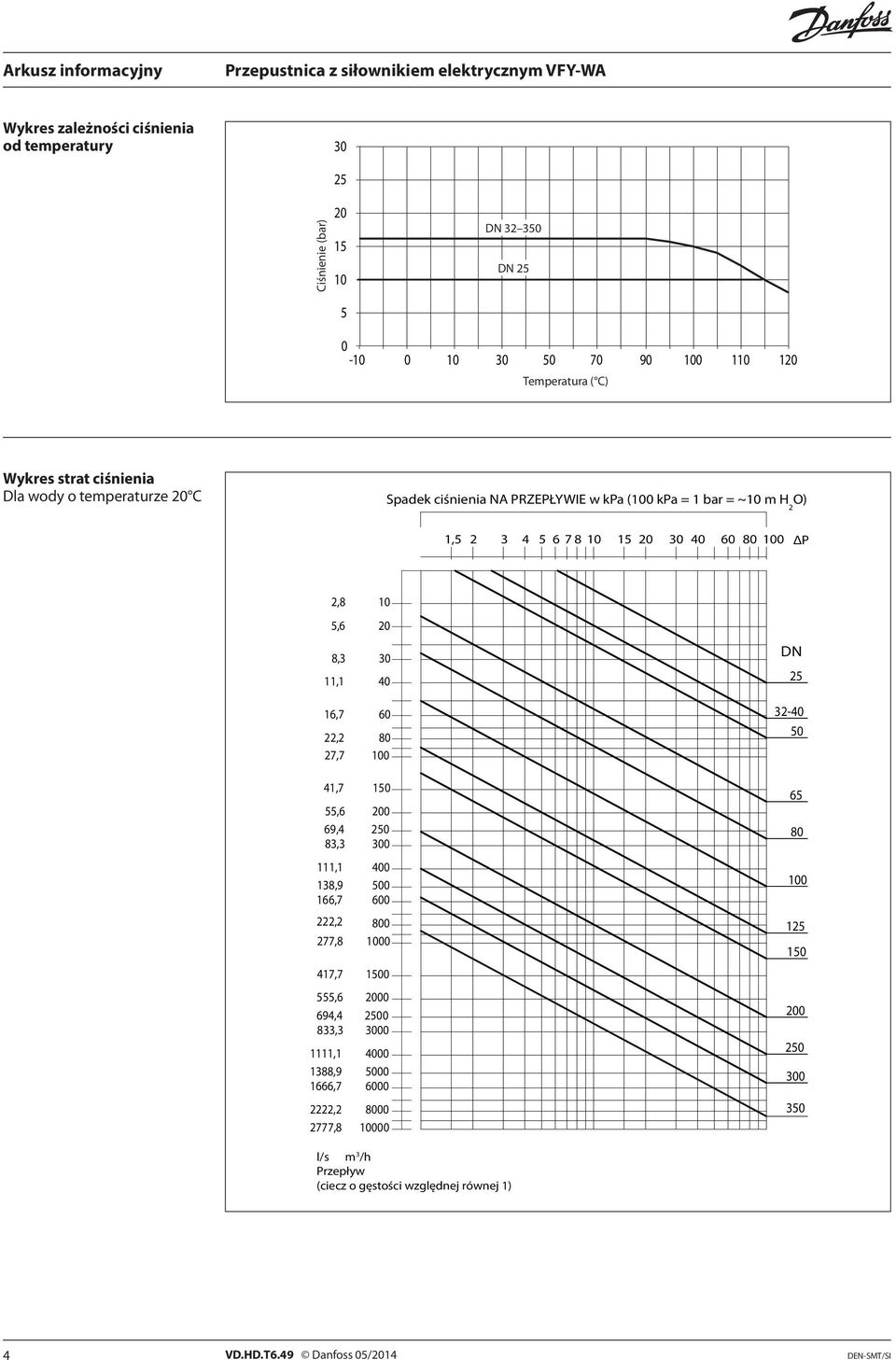

4 Wykres zależności ciśnienia od temperatury Ciśnienie (bar) Temperatura ( C) Wykres strat ciśnienia Dla wody o temperaturze 20 C Spadek ciśnienia NA PRZEPŁYWIE w kpa (100 kpa = 1 bar = ~10 m H 2 O) 1, P 2,8 5,6 8,3 11,1 16,7 22,2 27,7 41,7 55,6 69,4 83,3 111,1 138,9 166,7 222,2 277,8 417,7 555,6 694,4 833,3 1111,1 1388,9 1666,7 2222,2 2777, l/s m 3 /h Przepływ (ciecz o gęstości względnej równej 1) 4 VD.HD.T6.49 Danfoss 05/2014 DEN-SMT/SI

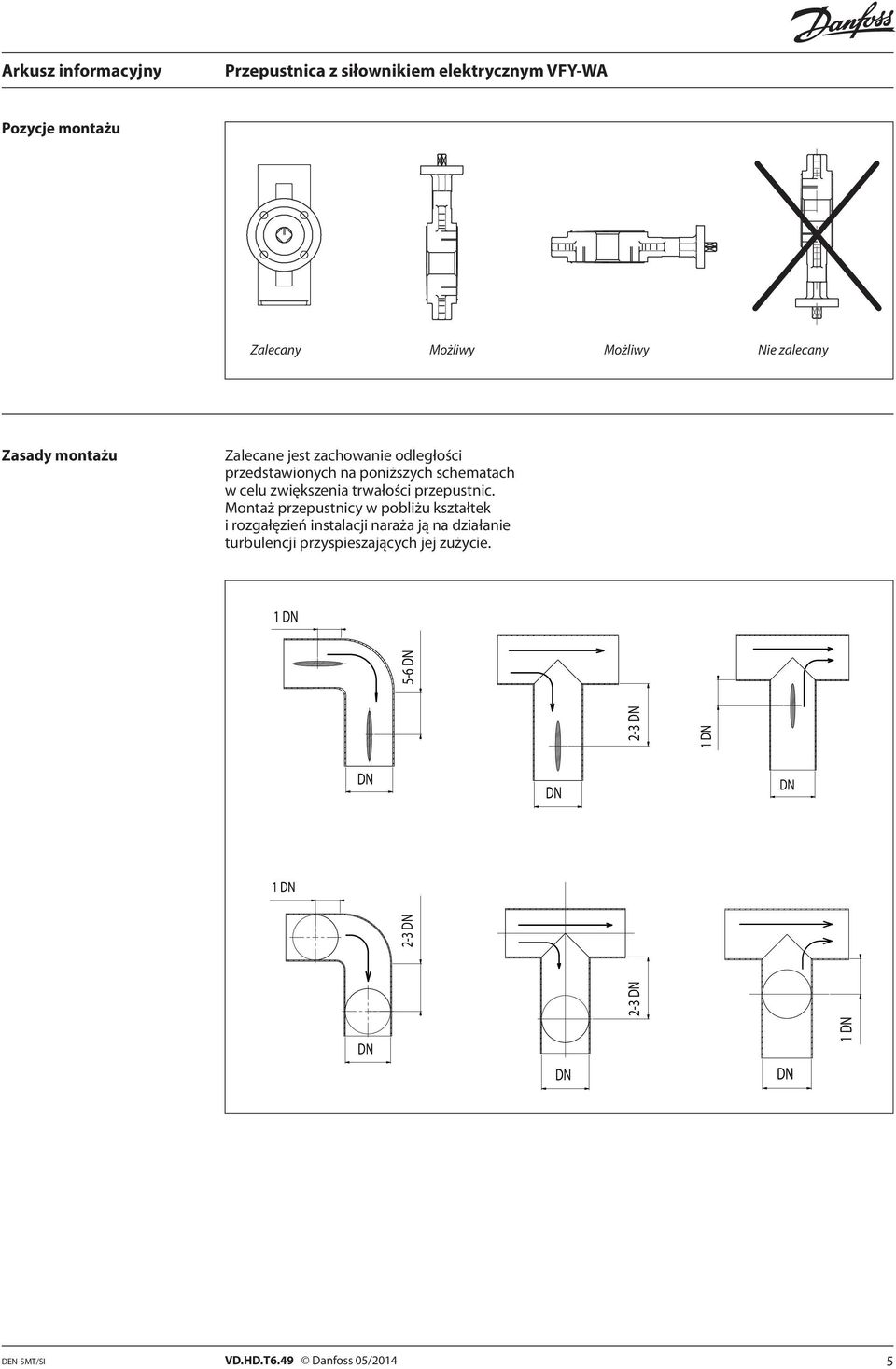

5 Pozycje montażu Zalecany Możliwy Możliwy Nie zalecany Zasady montażu Zalecane jest zachowanie odległości przedstawionych na poniższych schematach w celu zwiększenia trwałości przepustnic. Montaż przepustnicy w pobliżu kształtek i rozgałęzień instalacji naraża ją na działanie turbulencji przyspieszających jej zużycie DEN-SMT/SI VD.HD.T6.49 Danfoss 05/2014 5

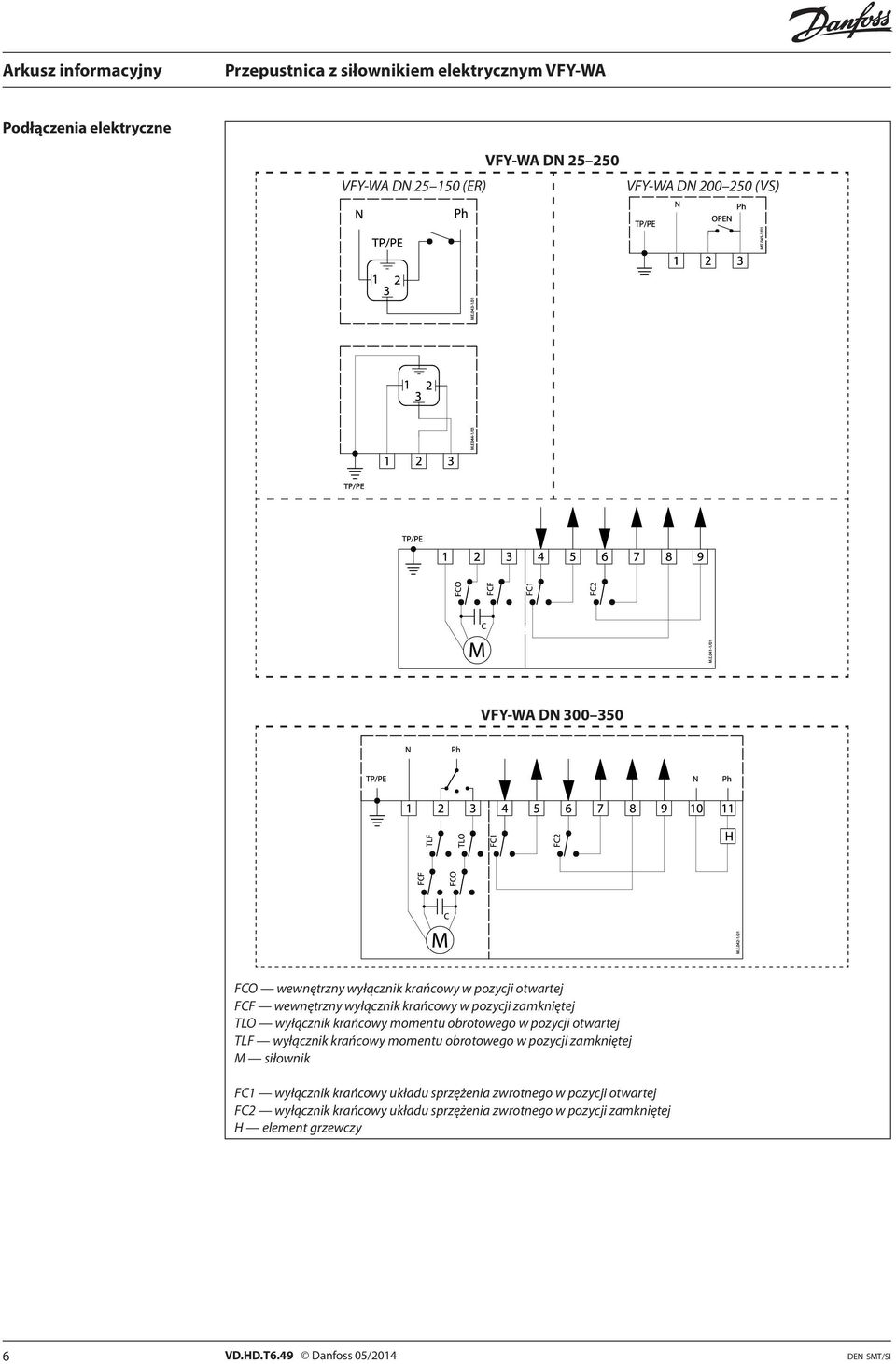

6 Podłączenia elektryczne VFY-WA (ER) VFY-WA VFY-WA (VS) VFY-WA FCO wewnętrzny wyłącznik krańcowy w pozycji otwartej FCF wewnętrzny wyłącznik krańcowy w pozycji zamkniętej TLO wyłącznik krańcowy momentu obrotowego w pozycji otwartej TLF wyłącznik krańcowy momentu obrotowego w pozycji zamkniętej M siłownik FC1 wyłącznik krańcowy układu sprzężenia zwrotnego w pozycji otwartej FC2 wyłącznik krańcowy układu sprzężenia zwrotnego w pozycji zamkniętej H element grzewczy 6 VD.HD.T6.49 Danfoss 05/2014 DEN-SMT/SI

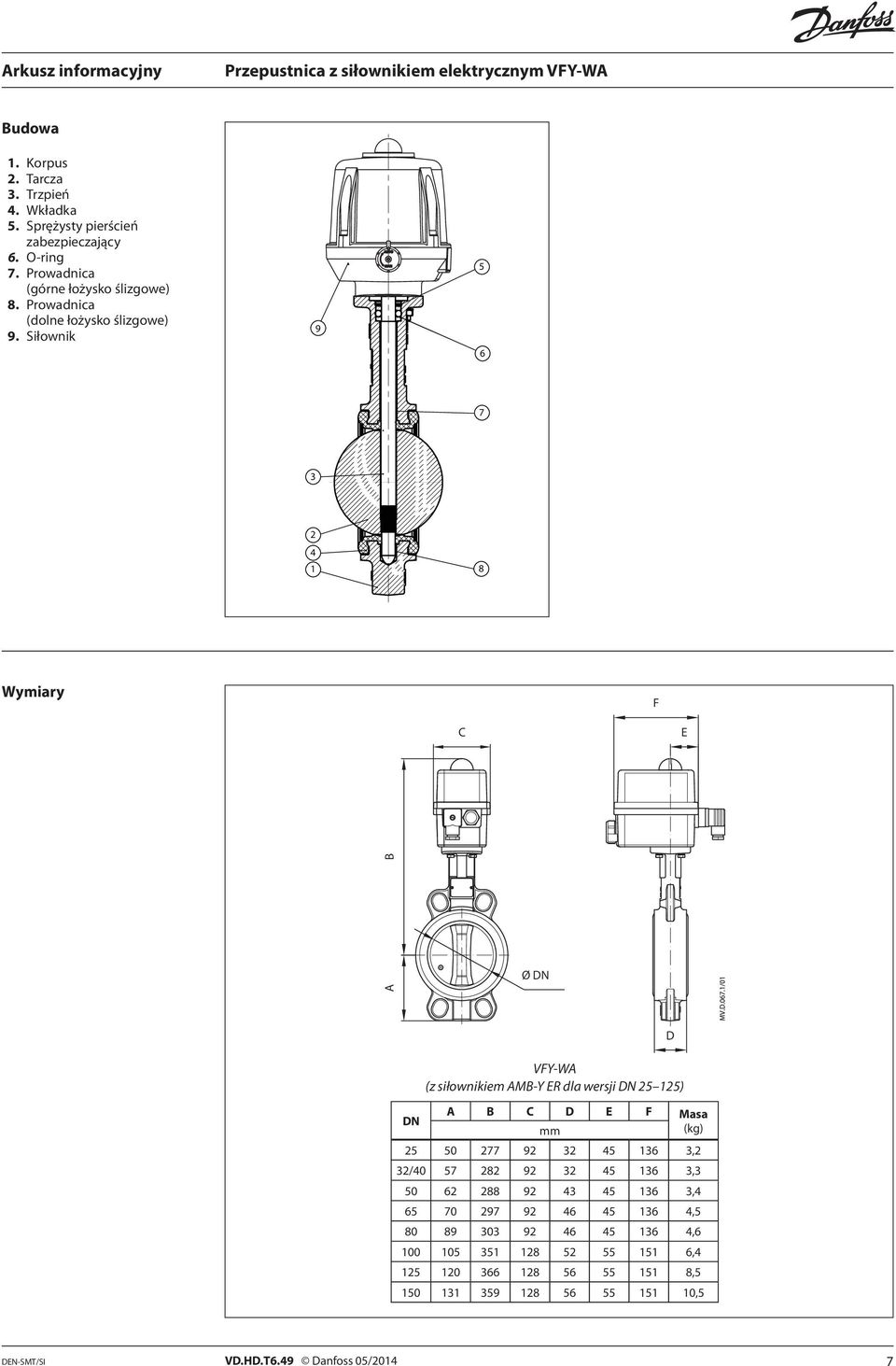

7 Budowa 1. Korpus 2. Tarcza 3. Trzpień 4. Wkładka 5. Sprężysty pierścień zabezpieczający 6. O-ring 7. Prowadnica (górne łożysko ślizgowe) 8. Prowadnica (dolne łożysko ślizgowe) 9. Siłownik Wymiary F C E A B Ø D VFY-WA (z siłownikiem AMB-Y ER dla wersji ) A B C D E F Masa (kg) mm ,2 32/ , , , , , , ,5 DEN-SMT/SI VD.HD.T6.49 Danfoss 05/2014 7

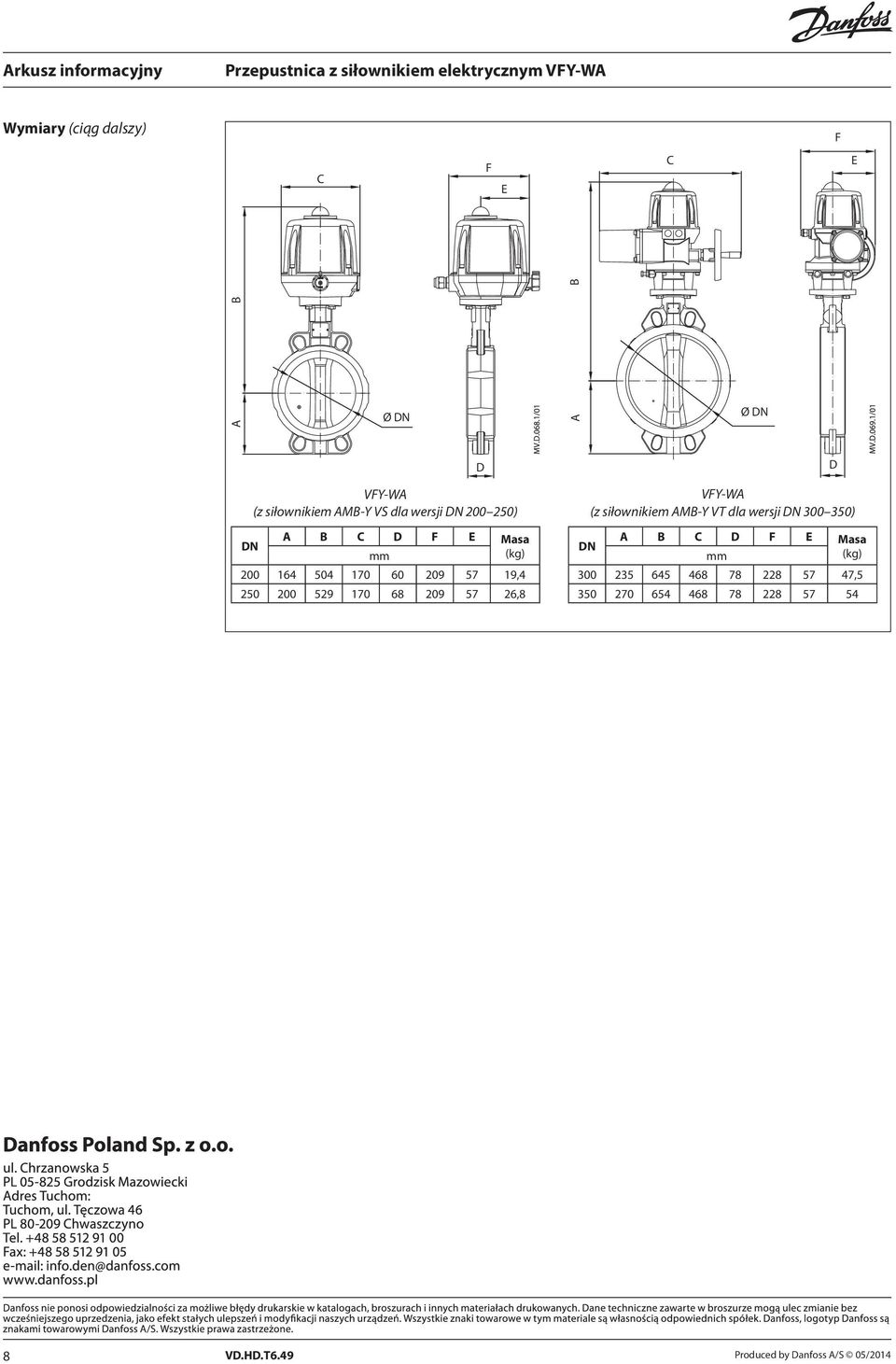

8 Wymiary (ciąg dalszy) F C F E C E A B Ø A B Ø VFY-WA (z siłownikiem AMB-Y VS dla wersji ) A B C D F E Masa (kg) mm , ,8 D VFY-WA (z siłownikiem AMB-Y VT dla wersji ) A B C D F E Masa (kg) mm , D 8 VD.HD.T6.49 Produced by Danfoss A/S 05/2014
