SYSTEMY NAPĘDÓW. Napędy łańcuchowe VCD. Ventic VCD 203. Systemy napędów. Napędy łańcuchowe VCD

Transkrypt

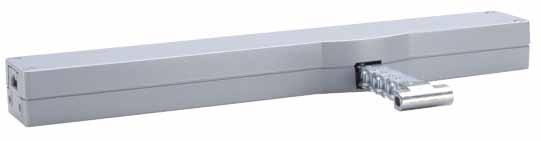

1 SYSTEMY NAPĘDÓW Napędy łańcuchowe VCD Ventic VCD 203 Napędy łańcuchowe VCD n do wszystkich rodzajów okien, n do codziennej naturalnej wentylacji, n sterowana mikroprocesorem elektronika silnika, n możliwość indywidualnego zaprogramowania za pomocą interfejsu D+H, n funkcja czynnego i biernego zabezpieczenia krawędzi podczas zamykania, n innowacyjne konsole montażowe. Dane techniczne: Zasilanie Siła pchająca Siła ciągnąca Siła blokująca Prędkość otwierania Prędkość zamykania 24 VDC ±20 %, 0,35 A 200 N 150 N (siła wyłącznika bezpieczeństwa) 2000 N 6,0 mm/s 6,0 mm/s Stopień ochrony IP 30 Zakres temperatur Przewód Napęd Obudowa od 0 do +60 C 2,5 m PVC łańcuch odlew ze stopu cynkowego 104

2 Przykład zastosowania: Napędy łańcuchowe VCD Parametry: Zestawy konsol należy zamawiać oddzielnie. do okien fasadowych i połaciowych oraz klap przewietrzających w oranżeriach, niewielki pobór mocy, sterowana mikroprocesorem elektronika silnika, możliwość programowania funkcji napędu, właściwości oraz długości wysuwu łańcucha, bardzo cicha praca silnika, wyłącznik bezpieczeństwa z redukcją siły zamykania, czynna i bierna ochrona podczas zamykania z możliwością rozszerzenia na całą ramę, funkcja TMS+ do synchronizacji dwóch napędów na jednym oknie, programowanie wysuwu za pomocą magnesu, zaprogramowany wysuw jest przesyłany do napędu tandemowego, funkcja odciążenia uszczelki po zamknięciu okna, testowany na cykli pracy przy obciążeniu znamionowym, proste podłączenie za pomocą łącznika wtykowego, możliwość lakierowania proszkowego we wszystkich kolorach, również tych spoza palety RAL, dostępne różne opcje, np. sygnalizacja położenia i stanu, konsole montażowe bez widocznych śrub oraz części metalowych. Typ Nr art. Waga [kg] Wysuw [mm] Kolor Uwagi VCD 203/ , srebrny ~ RAL 9006 VCD 203/ , biały ~ RAL 9016 VCD 203/ , czarny ~ RAL

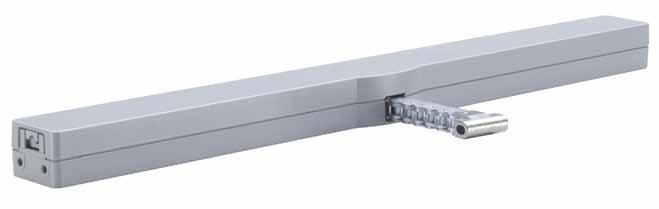

3 Ventic VCD 204 Napędy łańcuchowe VCD Dane techniczne: n do wszystkich rodzajów okien, n do codziennej naturalnej wentylacji, n wyjście łańcucha w środkowej części obudowy, n sterowana mikroprocesorem elektronika silnika, n możliwość indywidualnego zaprogramowania za pomocą interfejsu D+H, n funkcja czynnego i biernego zabezpieczenia krawędzi podczas zamykania, n innowacyjne konsole montażowe. Zasilanie Siła pchająca Siła ciągnąca Siła blokująca Prędkość otwierania Prędkość zamykania 24 VDC ± 20 %, 0,35 A 200 N 150 N (siła wyłącznika bezpieczeństwa) 2000 N 6,0 mm/s 6,0 mm/s Stopień ochrony IP 30 Zakres temperatur Przewód Napęd Obudowa od 0 do +60 C 2,5 m PVC łańcuch odlew ze stopu cynkowego 106

4 Przykład zastosowania: Napędy łańcuchowe VCD Parametry: Zestawy konsol należy zamawiać oddzielnie. do okien fasadowych i połaciowych oraz klap przewietrzających w oranżeriach, niewielki pobór mocy, sterowana mikroprocesorem elektronika silnika, możliwość programowania funkcji napędu, właściwości oraz długości wysuwu łańcucha, bardzo cicha praca silnika, wyłącznik bezpieczeństwa z redukcją siły zamykania, czynna i bierna ochrona podczas zamykania z możliwością rozszerzenia na całą ramę, funkcja TMS+ do synchronizacji dwóch napędów na jednym oknie, programowanie wysuwu za pomocą magnesu, zaprogramowany wysuw jest przesyłany do napędu tandemowego, funkcja odciążenia uszczelki po zamknięciu okna, testowany na cykli pracy przy obciążeniu znamionowym, proste podłączenie za pomocą łącznika wtykowego, możliwość lakierowania proszkowego we wszystkich kolorach, również tych spoza palety RAL, dostępne różne opcje, np. sygnalizacja położenia i stanu, konsole montażowe bez widocznych śrub oraz części metalowych. Typ VCD 204/250 VCD 204/350 VCD 204/250 VCD 204/350 VCD 204/250 VCD 204/350 Nr art. Waga [kg] Wysuw [mm] Kolor , srebrny , srebrny , biały , biały , czarny , czarny Uwagi ~ RAL 9006 ~ RAL 9006 ~ RAL 9016 ~ RAL 9016 ~ RAL 9005 ~ RAL 9005 VCD 204 zestaw TMS+ (na specjalne zamówienie) 107

5 Ventic VCD 204-K Napędy łańcuchowe VCD do wszystkich rodzajów okien, do codziennej naturalnej wentylacji, wyjście łańcucha w środkowej części obudowy, sterowana mikroprocesorem elektronika silnika, funkcja czynnego i biernego zabezpieczenia krawędzi podczas zamykania, innowacyjne konsole montażowe. Dane techniczne: Zasilanie Siła pchająca Siła ciągnąca Siła blokująca Prędkość otwierania Prędkość zamykania 230 VDC %, 15 VA 200 N 150 N (siła wyłącznika bezpieczeństwa) 2000 N 6,0 mm/s 6,0 mm/s Stopień ochrony IP 30 Zakres temperatur Przewód Napęd Obudowa od 0 do +60 C 2,5 m PVC łańcuch odlew ze stopu cynkowego 108

6 Przykład zastosowania: Napędy łańcuchowe VCD Parametry: Zestawy konsol należy zamawiać oddzielnie. do okien fasadowych i połaciowych oraz klapprzewietrzających w oranżeriach, uruchamianie bezpośrednio poprzez 230 VAC, sterowana mikroprocesorem elektronika silnika, bardzo cicha praca silnika, wyłącznik bezpieczeństwa z redukcją siły zamykania, czynna i bierna ochrona podczas zamykania z możliwością rozszerzenia na całą ramę, programowanie wysuwu za pomocą magnesu, funkcja TMS+ do synchronizacji dwóch napędów na jednym oknie, zaprogramowany wysuw jest przesyłany do napędu tandemowego, funkcja odciążenia uszczelki po zamknięciu okna, testowany na cykli pracy przy obciążeniu znamionowym, proste podłączenie za pomocą łącznika wtykowego, możliwość lakierowania proszkowego we wszystkich kolorach, również tych spoza palety RAL, dostępne różne opcje, np. sygnalizacja położenia i stanu, konsole montażowe bez widocznych śrub oraz części metalowych. Typ Nr art. Waga [kg] Wysuw [mm] Kolor VCD 204/250-K , srebrny VCD 204/350-K , srebrny VCD 204/250-K , biały VCD 204/350-K , biały VCD 204/250-K , czarny VCD 204/350-K , czarny Uwagi ~ RAL 9006 ~ RAL 9006 ~ RAL 9016 ~ RAL 9016 ~ RAL 9005 ~ RAL 9005 VCD 204-K zestaw TMS+ (na specjalne zamówienie) 109

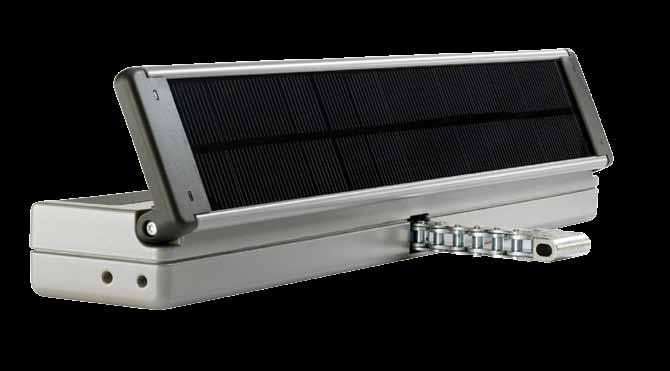

7 Ventic-Solar Napędy łańcuchowe VCD n automatyczne sterowanie oknami, n zintegrowany panel słoneczny, n codzienna naturalna wentylacja, n wygodna obsługa za pomocą pilota, n prosty bezprzewodowy montaż, n możliwość łączenia z istniejącymi instalacjami. Dane techniczne: Zasilanie Akumulatory Siła pchająca Siła ciągnąca Siła blokująca Długość łańcucha Prędkość otwierania Prędkość zamykania solar panel (monokrystaliczny panel słoneczny) 2 Ni-MH 4,8 V / 2000 mah 200 N 150 N (ustawienie wyłącznika bezpieczeństwa) 1500 N 250 mm 5,0 mm/s 5,0 mm/s Stopień ochrony IP 50 Zakres temperatur Obudowa Częstotliwość Zasięg transmisji od 5 do +60 C aluminium, odlew ciśnieniowy ze stopu cynkowego 868,3 MHz / FSK maks. 150 m (w otwartej przestrzeni) 110

8 Przykład zastosowania: Napędy łańcuchowe VCD Parametry: napęd łańcuchowy umożliwiający sterowanie oknami dachowymi, między innymi: Roto, Velux, Fakro, Okpol, jak również oknami w ścianach pionowych, zasilanie słoneczne, niezależne od centralnego zasilania i przewodów, łatwy i szybki montaż w nowych i starych instalacjach, częstotliwość radiowa 868 MHz zatwierdzona w całej Unii Europejskiej (poza Bułgarią), szyfrowanie 128 Bit AES, skuteczne zabezpieczenie przed niepożądanymi operacjami 32 bitowe kodowanie adresu oraz zmiana kodu po każdym naciśnięciu przycisku pilota (system Code-Hopping), możliwość obsługi do dziesięciu napędów za pomocą jednego pilota, energooszczędność funkcja automatycznego dziesięciominutowego wietrzenia, ustawienia pełnego lub połowicznego otwarcia okna. Typ Nr art. Waga [kg] Kolor VCD-S StarterSet /WH ,70 biały VCD-S StarterSet /GY ,70 szary VCD-S StarterSet /BK ,70 czarny Uwagi W zestawie: konsole montażowe + pilot W zestawie: konsole montażowe + pilot W zestawie: konsole montażowe + pilot VCD-S 200/250-RC ,30 biały VCD-S 200/250-RC ,30 szary VCD-S 200/250-RC ,30 czarny 111

9 Konsole do VCD VCD-BS VCD-BS001-VSI montowane na skrzydle, okno otwierane do wewnątrz Konsole do VCD kolory: srebrny, biały lub czarny, możliwość pomalowania na wszystkie kolory, również spoza palety RAL. VCD-BS004-VFI montowane na ramie, okno otwierane do wewnątrz kolory: srebrny, biały lub czarny, możliwość pomalowania na wszystkie kolory, również spoza palety RAL. VCD-BS007-VFO montowane na ramie, okno otwierane na zewnątrz kolory: srebrny, biały lub czarny, możliwość pomalowania na wszystkie kolory, również spoza palety RAL. 112

10 VCD-BS008-VFO montowane na ramie, okno otwierane na zewnątrz kolory: srebrny, możliwość pomalowania na wszystkie kolory również spoza palety RAL. VCD-BS014-VFO montowane na ramie, okno otwierane na zewnątrz Konsole do VCD optymalne dopasowanie zestawów konsol do odnośnego systemu profili, wszystkie elementy mocujące konieczne do montażu są zawarte w zakresie dostawy zestawów konsol. UWAGA: Szczegółowe informacje dotyczące serii, profili ramy ościeżnicy i skrzydła do uzyskania u obsługujących Państwa przedstawicieli firmy D+H Polska. 113

11 Zestawy konsol do VCD: Typ Nr art. Waga [kg] Kolor Uwagi VCD-BS001-VSI 25.CAB.KS 0,30 srebrny ~ RAL 9006 VCD-BS001-VSI 25.CAC.KS 0,30 biały ~ RAL 9016 Konsole do VCD VCD-BS001-VSI 25.CAA.KS 0,30 czarny ~ RAL 9005 VCD-BS004-VFI 25.CAE.KS 0,30 srebrny ~ RAL 9006 VCD-BS004-VFI 25.CAF.KS 0,30 biały ~ RAL 9016 VCD-BS004-VFI 25.CAD.KS 0,30 czarny ~ RAL 9005 VCD-BS007-VFO 25.CAH.KS 0,30 srebrny ~ RAL 9006 VCD-BS007-VFO 25.CAJ.KS 0,30 biały ~ RAL 9016 VCD-BS007-VFO 25.CAG.KS 0,30 czarny ~ RAL 9005 VCD-BS008-VFO 25.BAD.KS 0,30 srebrny 114

12 Typ Nr art. [kg] Kolor Uwagi VCD-BS010-VFO 25.BAK.KS 0,30 srebrny Schüco AWS 57 RO, S 88 D VCD-BS014-VFO 25.BAE.KS 0,30 srebrny Reynaers CR 120 VCD-BS015-VFO 25.BAF.KS 0,30 srebrny Schüco S 106 D VCD-BS016-VFO 25.BAG.KS 0,30 srebrny Schüco S 47 D VCD-BS017-VSI 25.CAL.KS 0,30 srebrny Raico FRAME+ 75, 90 WI VCD-BS017-VSI 25.CAM.KS 0,30 biały Raico FRAME+ 75, 90 WI VCD-BS017-VSI 25.CAK.KS 0,30 czarny Raico FRAME+ 75, 90 WI VCD-BS018-VFI 25.CAP.KS 0,30 srebrny Raico FRAME+ 75, 90 WI VCD-BS018-VFI 25.CAR.KS 0,30 biały Raico FRAME+ 75, 90 WI VCD-BS018-VFI 25.CAN.KS 0,30 czarny Raico FRAME+ 75, 90 WI VCD-BS019-VFO 25.CAT.KS 0,30 srebrny Raico FRAME+ 75 WA Konsole do VCD VCD-BS019-VFO 25.CAU.KS 0,30 biały Raico FRAME+ 75 WA VCD-BS019-VFO 25.CAS.KS 0,30 czarny Raico FRAME+ 75 WA 115

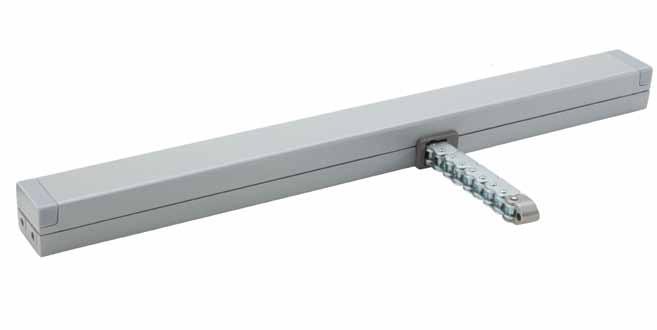

13 Napędy łańcuchowe CDC CDC 200 Napędy łańcuchowe CDC n możliwość montażu wewnątrz ościeżnicy, n idealne dopasowanie do profilu okiennego, n przeznaczony do systemów oddymiania i naturalnej wentylacji, n specjalna kompaktowa konstrukcja, n programowany w sposób indywidualny, n możliwość podłączenia zasilania z obydwu stron, n zestawy montażowe kompatybilne z typem profilu okiennego. Dane techniczne: Typ CDC 200 / 350 (-SBD) CDC 200 / 600 (-SBD) Zasilanie 24 VDC ±15 % Pobór prądu 0,6 A (0,5A) 1,0 A (0,83 A) Siła pchająca 200 N (150 N) Siła ciągnąca 150 N Siła blokująca 1500 N Prędkość otwierania 6,7 mm/s 11,4 mm/s* Prędkość zamykania 5,0 mm/s 6,7 mm/s Stopień ochrony IP 50 Zakres temperatur Przewód Obudowa od -25 do +55 C 2,5 m silikon aluminium 116 Kolor srebrny (~ RAL 9006) * Prędkość HS (funkcja szybkiego otwierania)

14 Przykład zastosowania: Wysuw [mm] A Minimalna wysokość skrzydła Wysuw [mm] Min. wysokość [mm] Parametry: zastosowanie w systemach odprowadzających dym i ciepło D+H Euro-RWA zgodnie z PN-EN , jak również do codziennej naturalnej wentylacji, wyposażony w mikroprocesorowy układ sterowania siłownikiem, bezpiecznik odcinający zasilanie możliwy do zastosowania również w przypadku dwóch siłowników zamontowanych na jednym oknie, możliwość zaprog. długości wysuwu (za pomocą interfejsu D+H), charakterystyka i funkcje napędu programowalne poprzez interfejs D+H, bardzo cicha praca siłownika w trybie wentylacji, CDC 200/600 z funkcją szybkiego otwierania okna w wypadku pożaru, odporność ogniowa (30 minut/300 C), testowany na cykli pracy przy obciążeniu znamionowym, czynna i bierna ochrona podczas zamykania z możliwością rozszerzenia na całą ramę, funkcja odciążenia uszczelki po zamknięciu okna, możliwość szeregowego połączenia przewodów zasilania i sygnałowych po trzy napędy w rzędzie (bez funkcji TMS), możliwość podłączenia zasilania z obu stron obudowy, dostępne opcje dodatkowe, na przykład montaż czujników stanu i położenia, zestawy montażowe kompatybilne z typem profilu okiennego, możliwość synchronizacji do dwóch napędów w standardzie (TMS), możliwość lakierowania proszkowego we wszystkich kolorach, również tych spoza palety RAL. Z łańcuchem łukowym SBx / Z łańcuchem standardowym Typ Nr art. Waga [kg] Wysuw [mm] Uwagi CDC 200/ , CDC 200/350-SBD , CDC 200/350-SBU , Z łańcuchem łukowym Z łańcuchem łukowym CDC 200/ , CDC 200/600-SBD , CDC 200/600-SBU , CDC-PC 800-T ,20 CDC-PC 1200-T , Min. wysokość = wysuw 3,9 Z łańcuchem łukowym Z łańcuchem łukowym CDC przewód połączeniowy 800 mm CDC przewód połączeniowy 1200 mm Napędy łańcuchowe CDC 117

15 CDC 200-BSY+ Napędy łańcuchowe CDC n zintegrowany system elektronicznej synchronizacji, n możliwość montażu w ościeżnicy n przeznaczony do systemów oddymiania i naturalnej wentylacji, n specjalna kompaktowa konstrukcja, n możliwość indywidualnego programowania funkcji, n możliwość podłączenia zasilania z obu stron napędu. Dane techniczne: Typ CDC 200 / 350 (-SBD) Zasilanie 24 VDC ±15 % CDC 200 / 600 (-SBD) Pobór prądu 0,6 A (0,5 A) 1,0 A (0,83 A) Siła pchająca 200 N (150 N) Siła ciągnąca Siła blokująca 150 N 1500 N Prędkość otwierania 6,7 mm/s 11,4 mm/s* Prędkość zamykania 5,0 mm/s 6,7 mm/s Stopień ochrony IP 50 Zakres temperatur Przewód od -25 do +55 C 2,5 m silikon Obudowa aluminium Kolor srebrny (~ RAL 9006) * Prędkość HS (funkcja szybkiego otwierania) 118

16 Przykład zastosowania: Wysuw [mm] A Parametry: zastosowanie w systemach odprowadzających dym i ciepło D+H Euro-RWA zgodnie z PN-EN , jak również do codziennej naturalnej wentylacji, sterowana mikroprocesorem elektronika silnika z synchronizacją BSY+, możliwość połączenia maks. 8 napędów w grupie zsynchronizowanej, możliwość indywidualnego zaprogramowania funkcji napędu, parametrów i długości wysuwu za pomocą interfejsu D+H, napęd CDC 200/600 z funkcją High Speed (HS) do szybkiego otwierania okna w przypadku pożaru, odporność ogniowa (30 min/300 C), testowany na cykli pracy przy obciążeniu znamionowym, wyjątkowo cicha praca w trybie wentylacji, czynna i bierna ochrona podczas zamykania, z możliwością rozszerzenia na całą ramę, funkcja odciążenia uszczelki po zamknięciu okna, możliwość łączenia szeregowego maks. do trzech sztuk napędów, możliwość podłączenia kabla zasilającego po obu stronach napędu, możliwość lakierowania proszkowego we wszystkich kolorach, również tych spoza palety RAL, dostępność rozmaitych opcji, np. sygnałów położenia i stanu napędu, szeroki wybór konsol mocujących, dopasowanych do systemów profili. Typ CDC 200/350- BSY+Set CDC 200/350- SBD-BSY+Set CDC 200/350- SBU-BSY+Set CDC 200/600- BSY+Set CDC 200/600- SBD-BSY+Set CDC 200/600- SBU-BSY+Set Nr art. Waga [kg] Wysuw [mm] Uwagi , , , Z łańcuchem łukowym Z łańcuchem łukowym , , , CDC-PC 800-T ,20 CDC-PC 1200-T ,30 Z łańcuchem łukowym Z łańcuchem łukowym CDC przewód połączeniowy 800 mm CDC przewód połączeniowy 1200 mm Napędy łańcuchowe CDC 119

17 Konsole do CDC CDC-BS CDC-BS055-IFI CDC-BS009-VFO Konsole do CDC CDC-BS010-IFI CDC-BS062-IFI CDC-BS021-VFO CDC-BS070-VFO n optymalne dostosowanie zestawów konsol do różnych systemów aluminiowych, n zgodne z PN-EN , n opcjonalnie możliwość dostarczenia w specjalnym kolorze na życzenie klienta, n dostępne rysunki montażowe. 120

18 CDC-BS066-VFI / CDC-BS088-VFO / CDC-BS077-VSI / CDC-BS076-VFO CDC-BS066-VFI montowane na ramie, okno otwierane do wewnątrz zawiera śruby mocujące, kolor: srebrny, możliwość pomalowania na wszystkie kolory, również spoza palety RAL. Konsole do CDC CDC-BS088-VFO montowane na ramie, okno otwierane na zewnątrz n zawiera śruby mocujące, n kolor: srebrny, n możliwość pomalowania na wszystkie kolory również spoza palety RAL. 121

19 CDC-BS077-VSI montowane na ramie, okno otwierane do wewnątrz Konsole do CDC n zawiera śruby mocujące, n kolor: srebrny, n możliwość pomalowania na wszystkie kolory, również spoza palety RAL. CDC-BS076-VFO montowane na skrzydle, okno otwierane na zewnątrz Typ Nr art. Waga [kg] n zawiera śruby mocujące, n kolor: srebrny, n możliwość pomalowania na wszystkie kolory, również spoza palety RAL. CDC-BS066-VFI CDC-BS077-VSI CDC-BS088-VFO 25.AFJ.KS 25.AFH.KS 25.AFK.KS 0,30 CDC-BS076-VFO 25.AGN.KS 122

20 Okno uchylno-rozwierne otwierane do wewnątrz Seria profili / Zastosowanie Typ napędu Zestaw konsoli Nr art. Profile okien drewnianych CDC 200/350, CDC 200/600 CDC 200/350, CDC 200/600 CDC-BS001-IFI CDC-BS010-IFI 25.AAA.KS 25.ABF.KS Alcoa-Kawneer AA610/610HW/720/720HWI/720HI CDC 200/350 CDC-BS051-IFI 25.AER.KS CDC 200/600 CDC-BS052-IFI 25.AES.KS Aluprof MB-59S Aluprof MB-60 Aluprof MB-70 Gutmann S70; S70+ HW Heroal 065; 065.i; 065.1; 065i.1; 110E Heroal 110ES Hueck-Hartmann 1.0 CDC 200/350 CDC-BS055-IFI 25.AEV.KS CDC 200/600 CDC-BS056-IFI 25.AEW.KS CDC 200/350 CDC-BS072-IFI 25.AGJ.KS CDC 200/600 CDC-BS073-IFI 25.AGK.KS CDC 200/350 CDC-BS074-IFI 25.AGL.KS CDC 200/600 CDC-BS075-IFI 25.AGM.KS CDC 200/350 CDC-BS053-IFI 25.AET.KS CDC 200/600 CDC-BS054-IFI 25.AEU.KS CDC 200/350 CDC-BS033-IFI 25.ADL.KS CDC 200/600 CDC-BS039-IFI 25.ADX.KS CDC 200/350 CDC-BS067-IFI 25.AFW.KS CDC 200/600 CDC-BS068-IFI 25.AFX.KS CDC 200/350 CDC-BS047-IFI 25.AEL.KS CDC 200/600 CDC-BS048-IFI 25.AEM.KS Konsole do CDC Hueck-Hartmann 72E Raico Frame+ Reynears CS 59 Reynears CS 68; 77 Reynears CS 86-HI Reynears Eco SAPA 1074 Sykon 70, 75 Schüco AWS xx; Royal S xx.hi Wicona Wictec Wicline 65, Wicline 77 Wicona Wictec Wicline 60E, Wicline 70E CDC 200/350 CDC-BS049-IFI 25.AEN.KS CDC 200/600 CDC-BS050-IFI 25.AEP.KS CDC 200/350 CDC-BS062-IFI 25.AFM.KS CDC 200/600 CDC-BS063-IFI 25.AFN.KS CDC 200/350 CDC-BS027-IFI 25.ADA.KS CDC 200/600 CDC-BS028-IFI 25.ADB.KS CDC 200/350 CDC-BS025-IFI 25.ACY.KS CDC 200/600 CDC-BS026-IFI 25.ACZ.KS CDC 200/350 CDC-BS031-IFI 25.ADE.KS CDC 200/600 CDC-BS032-IFI 25.ADF.KS CDC 200/350 CDC-BS029-IFI 25.ADC.KS CDC 200/600 CDC-BS030-IFI 25.ADD.KS CDC 200/350 CDC-BS059-IFI 25.AFE.KS CDC 200/600 CDC-BS060-IFI 25.AFF.KS CDC 200/350 CDC-BS057-IFI 25.AEZ.KS CDC 200/600 CDC-BS058-IFI 25.AFA.KS CDC 200/350 CDC-BS034-IFI 25.ADN.KS CDC 200/600 CDC-BS035-IFI 25.ADP.KS CDC 200/350 CDC-BS043-IFI 25.AEG.KS CDC 200/600 CDC-BS044-IFI 25.AEH.KS CDC 200/350 CDC-BS045-IFI 25.AEJ.KS CDC 200/600 CDC-BS046-IFI 25.AEK.KS 123

21 Okna odchylne z osią przesuwną, otwierane na zewnątrz Seria profili / Zastosowanie Typ napędu Zestaw konsoli Nr art. Uwagi Aluprof MB-SR50 CDC 200/350, CDC 200/600 CDC-BS071-VFO 25.AGE.KS Colt Kameleon E CDC 200/350, CDC 200/600 CDC-BS061-VFO 25.AFG.KS Gutmann S70 SK / Raico Wing SK-R Raico Wing SK Reynears CW 50 CDC 200/350, CDC 200/600 CDC 200/350, CDC 200/600 CDC 200/350, CDC 200/600 CDC-BS021-VFO 25.ACE.KS CDC-BS065-VFO 25.AFL.KS CDC-BS038-VFO 25.ADW.KS Konsole do CDC Sapa SFB 1074 Sapa SFB 1074 Sapa SKF + PAF CDC 200/350, CDC 200/600 CDC 200/350, CDC 200/600 CDC 200/350, CDC 200/600 CDC-BS069-VFO 25.AFZ.KS CDC-BS070-VFO 25.AGC.KS Z profilem dodatkowym CDC-BS080-VFO 25.AHB.KS Schüco AWS 102 CDC 200/350, CDC 200/600 CDC-BS009-VFO 25.ABE.KS Skandinaviska SG 2000 CDC 200/350, CDC 200/600 CDC-BS064-VFO 25.AGA.KS 124

22 Raico zestawy konsol do montażu Seria profili / Zastosowanie Typ napędu Zestaw konsoli Nr art. Uwagi Raico FRAME+ 75, 90 WI Otwierane do wewnątrz CDC 200/350, CDC 200/600 CDC-BS089-VFI 25.AHG.KS Montaż napędu na ramie Raico FRAME+ 75 WI Otwierane do wewnątrz CDC 200/350, CDC 200/600 CDC-BS091-VSI 25.AHJ.KS Montaż napędu na skrzydle Raico FRAME+ 75 WA Otwierane na zewnątrz CDC 200/350, CDC 200/600 VELUX zestawy konsol do montażu zintegrowanego CDC-BS090-VFO 25.AHH.KS Montaż napędu na ramie Seria profili / Zastosowanie Typ napędu Zestaw konsoli Nr art. Uwagi VELUX GGL / GGU CDC 200/350 CDC-BS ACG.KS VELUX GGL / GGU CDC 200/600 CDC-BS ACH.KS Montaż napędu na ramie Montaż napędu na skrzydle Konsole do CDC 125

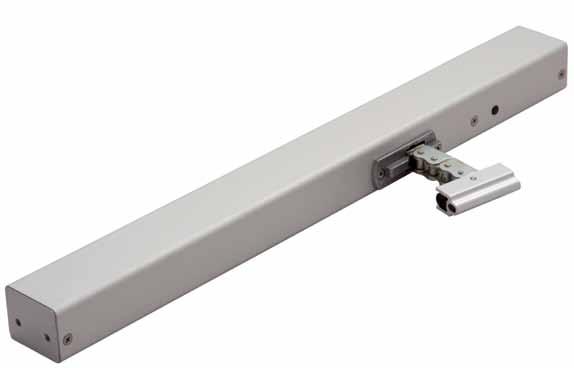

23 Napędy łańcuchowe KA KA 34 / KA 54 Napędy łańcuchowe KA n do wszystkich typów okien, n sterowany mikroprocesorem elektroniczny silnik, n indywidualne programowanie przez interfejs D+H, n zastosowanie do systemów oddymiania i naturalnej wentylacji, n duża siła pchająca i ciągnąca, aż do 500 N, n długość wysuwu do 1300 mm. Dane techniczne: Typ KA 34 KA 54 Zasilanie 24 VDC ±15 %, 1 A 24 VDC ±15 %, 1,4 A Siła pchająca 300 N 500 N Siła ciągnąca 300 N 500 N Siła zamykająca 150 N (siła wyłącznika bezpieczeństwa) Siła blokująca 1000 N Prędkość otwierania 11,8 mm/s Prędkość szybkiego otwierania HS 16,1 mm/s 17,2 mm/s Prędkość zamykania 11,8 mm/s Stopień ochrony IP 33 Zakres temperatur od -25 do +55 C Przewód 2,5 m silikon Obudowa aluminium 126

24 Przykład zastosowania: Napędy łańcuchowe KA Parametry: zastosowanie w systemach odprowadzających dym i ciepło D+H Euro-RWA zgodnie z PN-EN , jak również do codziennej naturalnej wentylacji, system oddymiania z funkcją zwiększonej prędkości (HS) w celu zapewnienia szybszego otwarcia w przypadku pożaru do okien fasadowych, klap dachowych i kopuł świetlików wszystkie funkcje, właściwości oraz długość wysuwu programowalne przez interfejs D+H, duża siła pchania dzięki specjalnej stabilizacji łańcucha, odporność na temperaturę (30 minut/ 300 C), testowany na cykli pracy przy obciążeniu znamionowym, super cicha praca w trybie wentylacji, czynna i bierna ochrona podczas zamykania, z możliwością rozszerzenia na całą ramę, funkcja odciążenia uszczelki po zamknięciu okna, wymienne wejście kabla z prawej lub lewej strony, możliwość lakierowania proszkowego we wszystkich kolorach, również tych spoza palety RAL, indywidualne długości wysuwu, dostępne różne opcje, np. wskaźniki pozycji i statusu, do współpracy z uszczelką zabezpieczają, zestaw konsol zamawiany oddzielnie. Typ Nr art. Wysuw [mm] Waga [kg] Uwagi KA 34/ ,60 KA 34/ ,90 KA 34/ ,20 KA 34/ ,40 KA 34/ ,60 KA 34/ ,00 Należy przestrzegać diagramu obciążeń! Należy przestrzegać diagramu obciążeń! KA 54/ ,60 KA 54/ ,90 KA 54/ ,20 KA 54/ ,40 KA 54/ ,60 KA 54/ ,00 Należy przestrzegać diagramu obciążeń! Należy przestrzegać diagramu obciążeń! Należy przestrzegać diagramu obciążeń 127

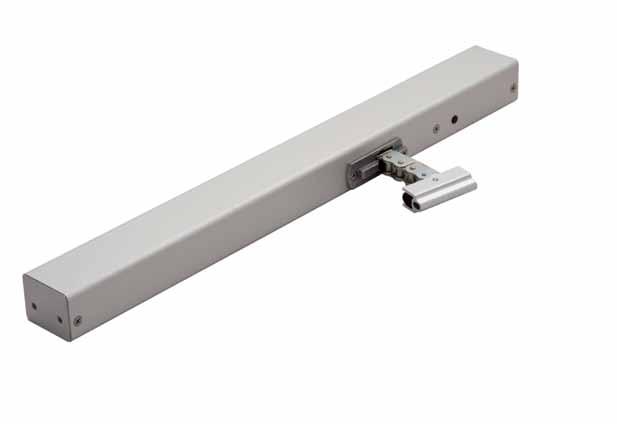

25 KA 34-K / KA 54-K Napędy łańcuchowe KA n do wszystkich rodzajów okien, n przeznaczony do codziennego przewietrzania w systemach naturalnej wentylacji, n duża siła pchająca i ciągnąca, do 500 N, n długość wysuwu do 1300 mm, n elastyczne możliwości montażu. Dane techniczne: Typ KA 34-K KA 54-K Zasilanie 230 VAC ±10 %, 40 VA 230 VAC ±10 %, 52 VA Siła pchająca 300 N 500 N Siła ciągnąca 300 N 500 N Siła zamykająca Siła blokująca 150 N (siła wyłącznika bezpieczeństwa) 1000 N Prędkość otwierania 12,1 mm/s 13,3 mm/s Prędkość zamykania 11,8 mm/s Stopień ochrony IP 32 Zakres temperatur Przewód Obudowa od -5 do +75 C 2,5 m PCV aluminium 128

26 Przykład zastosowania: Napędy łańcuchowe KA Parametry: do okien fasadowych, klap dachowych oraz świetlików, możliwość obciążenia dużą siłą ściskającą, dzięki specjalnej stabilizacji łańcucha, możliwość indywidualnej konfiguracji funkcji siłownika, regulowana elektroniczna optymalizacja siły domykania, czynna i bierna ochrona podczas zamykania, z możliwością rozszerzenia na całą ramę, funkcja odciążenia uszczelki po zamknięciu okna, zasilanie 230 VAC, sterowanie pojedynczego napędu z przycisku sterowania na 230 VAC, możliwe indywidualne długości łańcucha i zmiany wymiarów głównych, możliwość lakierowania proszkowego we wszystkich kolorach, również tych spoza palety RAL, dostępne różne opcje napędów, np. sygnalizacja położenia i stanu, duży wybór zestawów konsol zamawiany oddzielnie (zobacz konsole do napędów łańcuchowych KA), w ofercie D+H dostępne są dodatkowe akcesoria, m.in. sterowanie w systemach wentylacji, przyciski przewietrzania, automatyka pogodowa. Typ Nr art. Wysuw [mm] Waga [kg] Uwagi KA 34/350-K ,80 KA 34/500-K ,10 KA 34/600-K ,40 KA 34/700-K ,60 KA 34/800-K ,80 KA 34/1000-K ,20 Należy przestrzegać diagramu obciążeń Należy przestrzegać diagramu obciążeń! KA 54/350-K ,80 KA 54/500-K ,10 KA 54/600-K ,40 KA 54/700-K ,60 Należy przestrzegać diagramu obciążeń! KA 54/800-K ,80 Należy przestrzegać diagramu obciążeń! KA 54/1000-K ,20 Należy przestrzegać diagramu obciążeń 129

27 KA 34-BSY+ / KA 54-BSY+ Napędy łańcuchowe KA n zintegrowany system synchronizacji elektronicznej, n do szerokich i ciężkich skrzydeł okiennych, n przeznaczony do systemów oddymiania i naturalnej wentylacji, n indywidualne programowanie, n siła pchająca i ciągnąca do 500 N na napęd, n duże długości wysuwu do 1300 mm. Dane techniczne: Typ KA 34-BSY+ KA 54-BSY+ Zasilanie 24 VDC ±15 %, 1 A 24 VDC ±15 %, 1,4 A Siła pchająca 300 N 500 N Siła ciągnąca 300 N 500 N Siła zamykająca 150 N (siła wyłącznika bezpieczeństwa) Siła blokująca 1000 N Prędkość otwierania Prędkość szybkiego otwierania - HS Prędkość zamykania 11,8 mm/s 16,1 mm/s 17,2 mm/s 11,8 mm/s Stopień ochrony IP 33 Zakres temperatur Przewód Obudowa od -25 do +55 C 2,5 m, silikon aluminium 130

28 Przykład zastosowania: Napędy łańcuchowe KA Parametry: zastosowanie w systemach odprowadzających dym i ciepło D+H Euro-RWA zgodnie z PN-EN , jak również do codziennej naturalnej wentylacji, sterowana mikroprocesorem elektronika silnika z synchronizacją BSY+, możliwość indywidualnego zaprogramowania funkcji napędu, parametrów i długości wysuwu za pomocą interfejsu D+H, funkcja High Speed (HS) do wyjątkowo szybkiego otwierania okna w przypadku pożaru (przy zastosowaniu w systemach oddymiania), możliwość łączenia szeregowego do trzech napędów KA 34 lub dwóch KA 54, odporność temperatury (30 min/300 C), testowany na cykli pracy, przy obciążeniu znamionowym, wyjątkowo cicha praca w trybie wentylacji, czynna i bierna ochrona podczas zamykania, z możliwością rozszerzenia na całą ramę, funkcja odciążenia uszczelki po zamknięciu okna, możliwość podłączenia kabla zasilającego po obu stronach napędu, możliwość lakierowania proszkowego we wszystkich kolorach, również tych spoza palety RAL, dostępność rozmaitych opcji, np. sygnałów położenia i stanu napędu, szeroki wybór konsol mocujących, dopasowanych do systemów profili. Typ KA 34/350-BSY +Set KA 34/500-BSY +Set KA 34/600-BSY +Set KA 34/800-BSY + Set * KA 34/1000-BSY + Set * KA 54/350-BSY + Set KA 54/500-BSY +Set KA 54/600-BSY +Set KA 54/700-BSY + Set* KA 54/800-BSY + Set KA 54/1000-BSY + Set Nr art. Wysuw [mm] Waga [kg] , , , , , , , , , , ,00 Uwagi Standard + napęd L Standard + napęd L Standard + napęd L Standard + napęd L Standard + napęd L Standard + napęd L Standard + napęd L Standard + napęd L Standard + napęd L Standard + napęd L Standard + napęd L * Należy przestrzegać diagramu obciążeń 131

29 VKA 44/500-K Napędy łańcuchowe KA stosowane do codziennej naturalnej wentylacji pomieszczeń, duża siła pchająca, do 400 N, regulowana długość wysuwu, od 150 do 500 mm, możliwość zainstalowania we wszystkich systemach profili okiennych. Dane techniczne: Zasilanie Siła pchająca Siła ciągnąca Siła zamykająca Siła blokująca Prędkość otwierania Prędkość zamykania 230 VAC ±10 %, 35 VA 400 N 300 N 150 N (siła wyłącznika bezpieczeństwa) 1000 N 10,0 mm/s 10,0 mm/s Stopień ochrony IP 32 Zakres temperatur Przewód Obudowa od -5 do +75 C 6 m PCV aluminium 132

30 Przykład zastosowania: Napędy łańcuchowe KA Parametry: do okien, klap wentylacyjnych i świetlików dachowych, możliwe ustawienie sześciu pozycji uchylenia na przełączniku obrotowym (150, 200, 250, 300, 350 i 500 mm), elektronicznie kontrolowana siła docisku po zamknięciu, czynna i bierna ochrona podczas zamykania z możliwością rozszerzenia na całą ramę, zasilane bezpośrednio z sieci prądem zmiennym 230 V, możliwość integracji z systemem wykrywania deszczu i regulatorem temperatury, możliwość lakierowania proszkowego we wszy- -stkich kolorach, również tych spoza palety RAL, możliwość dostosowania sposobu montażu do dowolnego typu profili aluminiowych. Typ Nr art. Waga [kg] VKA 44/500-K ,60 133

31 Konsole do KA KA-BS Konsole do KA KA-BS069-VFO KA-BS001-VFO KA-BS062-VFO KA-BS005-VFO KA-BS006-VFO KA-BS037- VFIS optymalne dostosowanie zestawów konsol do różnych systemów aluminiowych, zgodne z PN-EN , opcjonalnie możliwość dostarczenia w specjalnym kolorze na życzenie klienta, dostępne rysunki montażowe. 134

32 KA-BS046-VFI / KA-BS083-VFIS / KA-BS050-VFO / KA-BS040-VSI / RA-V / LK-KA KA-BS046-VFI montowane na ramie, otwierane do wewnątrz nie nadaje się do KA-TW, kolor: srebrny, możliwość pomalowania na wszystkie kolory, również spoza palety RAL, maks. wysuw = wysokość skrzydła 0,7. Konsole do KA KA-BS083-VFIS montowane na ramie (do skrzydeł rozwiernych), okna otwierane do wewnątrz nie nadaje się do KA-TW, kolor: srebrny, możliwość pomalowania na wszystkie kolory, również spoza palety RAL. 135

33 KA-BS050-VFO montowane na ramie, okna otwierane na zewnątrz nie nadaje się do KA-TW, kolor: srebrny, możliwość pomalowania na wszystkie kolory, również spoza palety RAL. KA-BS040-VSI montowane na skrzydle, okna otwierane do wewnątrz Konsole do KA nie nadaje się do KA-TW, kolor: srebrny, możliwość pomalowania na wszystkie kolory, również spoza palety RAL. RA-V montowane na ramie (konsola skrzydłowa), okna połaciowe do montażu na ramie w dolnej, części okien dachowych Roto oraz VELUX, kolor: srebrny, możliwość pomalowania na wszystkie kolory, również spoza palety RAL. 136

34 LK-KA zestaw konsol do świetlików Konsole do KA dostępne w dwóch wersjach, kolor: srebrny, możliwość pomalowania na wszystkie kolory, również spoza palety RAL. Typ Nr art. Uwagi KA-BS046-VFI 26.ADC.KS KA-BS083-VFIS 26.AFJ.KS KA-BS050-VFO 26.ADG.KS KA-BS040-VSI 26.ACW.KS RA-V LKK-KA Dla świetlików dachowych typu Kleenlux LKJ-KA Dla świetlików dachowych typu Jet LKL-KA Dla świetlików dachowych typu Lamilux 137

35 Okna dachowe otwierane na zewnątrz, montaż przeciwległy Seria profili / zastosowanie Zestaw konsol Nr art. Aluprof MB-SR50 KA-BS020-VFO 26.ACP.KS Aluprof MB-RW KA-BS096-VFO 26.AGA.KS Gutmann S70 Dach/roof KA-BS002-VFO 26.ACE.KS Heroal S 180 KA-BS011-VFO 26.ACH.KS Heroal series 180 ES KA-BS090-VFO 26.AFV.KS Hueck-Hartmann 1.0 KA-BS022-VFO 26.ACM.KS Hueck-Hartmann 85E KA-BS018-VFO 26.ACN.KS Jet Brakel Ventria TG KA-BS005-VFO 26.ACL.KS Konsole do KA Raico Wing 105 D KA-BS002-VFO 26.ACE.KS Reynaers CR 120 KA-BS013-VFO 26.ACJ.KS Reynaers Flush Roof Vent KA-BS080-VFO 26.AFG.KS Sapa SFB 5050 / 5060 KA-BS015-VFO 26.ACK.KS Schüco AWS 57 RO KA-BS062-VFO 26.AEA.KS Schüco Royal S106 KA-BS010-VFO 26.ACG.KS Schüco Royal S88 KA-BS009-VFO 26.ACF.KS Technal MX KA-BS020-VFO 26.ACP.KS Wicona Wictec 50/60 KA-BS002-VFO 26.ACE.KS Okna odchylne, otwierane na zewnątrz Seria profili / zastosowanie Zestaw konsol Nr art. Aluprof MB 59 Casement KA-BS076-VFO 26.AFD.KS Reynaers CS59, CS68, CS77, CS86Hi, eco system KA-BS036-VFO 26.ACV.KS Schüco AWS 65, 70, 75 KA-BS036-VFO 26.ACV.KS Skandinaviska SGS KA-BS077-VFO 26.AFB.KS 138

36 Okna odchylne z osią przesuwną, okna wysuwane równolegle, otwierane na zewnątrz Seria profili / zastosowanie Zestaw konsol Nr art. Gutmann S70 SK KA-BS006-VFO 26.AEF.KS Raico Wing50 SK / A KA-BS006-VFO 26.AEF.KS Schüco AWS 102 SK KA-BS001-VFO 26.ADB.KS Schüco AWS 102 SK KA-BS051-VFO 26.AEG.KS Okna rozwierane, otwierane do wewnątrz Seria profili / zastosowanie Zestaw konsol Nr art. Reynaers CS59, CS68, CS77, CS86Hi, eco system KA-BS085-VFIS 26.AFM.KS Schüco AWS 65, 70, 75 KA-BS085-VFIS 26.AFM.KS Uniwersalne zestawy konsol Seria profili / zastosowanie Zestaw konsol Nr art. Uwagi Konsole do KA Otwierane do wewnątrz KA-BS040-VSI 26.ACX.KS Montaż napędu na skrzydle Otwierane do wewnątrz KA-BS046-VFI 26.ADD.KS Montaż napędu na ramie Otwierane na zewnątrz KA-BS050-VFO 26.ADP.KS Montaż napędu na ramie Dla skrzydeł rozwiernych, otwieranych do wewnątrz Dla skrzydeł rozwiernych, otwieranych do wewnątrz KA-BS088-VSIS 26.AFR.KS Montaż napędu na skrzydle KA-BS083-VFIS 26.AFK.KS Montaż napędu na ramie 139

37 Napędy łańcuchowe KA-TW KA-TW / KA-TW-K Napędy łańcuchowe KA-TW do szerokich i ciężkich skrzydeł okiennych, elektroniczna regulacja siły i pozycji napędu, możliwość indywidualnego zaprogramowania, do systemów odprowadzania dymu i ciepła oraz naturalnej wentylacji, wysoka siła pchająca i ciągnąca, do 600 N. Dane techniczne: Typ KA 66-TW KA 66-TW-K Zasilanie Siła pchająca Siła ciągnąca Siła zamykająca Siła blokująca 24 VDC ± 15 %, 2 A 230 VAC ± 10 %, 75 VA N N N (siła wyłącznika bezpieczeństwa) N Prędkość otwierania Prędkość otwierania HS Prędkość zamykania 11,7 mm/s 16,2 mm/s 10,0 mm/s Stopień ochrony IP 32 Zakres temperatur od -25 do +55ºC od -5 do +75ºC Przewód Obudowa 2,5 m silikonowy aluminiowa 140

38 Przykład zastosowania: Zestawy konsol należy zamawiać osobno. Parametry: zastosowanie w systemach odprowadzających dym i ciepło jako rozwiązanie D+H Euro-RWAzgodnie z PN-EN , jak również do codziennej naturalnej wentylacji, funkcja High Speed (HS) do szybkiego otwierania okna, w przypadku pożaru (przy zastosowaniu w systemach oddymiania), sterowana mikroprocesorem elektronika silnika z synchronizacją BSY+, możliwość indywidualnego zaprogramowania funkcji napędu, parametrów i długości wysuwuza pomocą interfejsu D+H, dwa zsynchronizowane łańcuchy dla optymalnego rozłożenia ciężaru skrzydła, odporność ogniowa (30 min. / 300 ºC), testowany na cykli pracy przy obciążeniu znamionowym, czynna i bierna ochrona podczas zamykania, z możliwością rozszerzenia na całą ramę, funkcja odciążenia uszczelki po zamknięciu okna, dostępna także wersja 230 VAC (KA 66-TW-K - tylko do wentylacji), możliwość podłączenia kabla zasilającego po obu stronach napędu (niedostępna dla wersji -K ), możliwość lakierowania proszkowego we wszystkich kolorach, również tych spoza palety RAL, dostępność rozmaitych opcji, np. sygnałów położenia i stanu napędu, dostępne zestawy montażowe dopasowane do różnych profili. Typ KA 66/500- TW065 KA 66/350- TW065 Nr. art. Wysuw [mm] Waga [kg] Uwagi ,00 TW065: odstęp łańcuchów , mm KA 66/500-TW ,40 KA 66/600-TW ,00 KA 66/800- TW1* ,60 * Przestrzegać diagramu sił pchających TW1: odstęp łańcuchów 1000 mm Napędy łańcuchowe KA-TW 141

39 Konsole do KA-TW KA-TW-BS Konsole do KA-TW KA-TW-BS034-VFO KA-TW-BS064-VFO KA-TW-BS026-VFO KA-TW-BS073-VFO KA-TW-BS039-VFO KA-TW-BS030-VFO optymalne dostosowanie zestawów konsol do różnych systemów aluminiowych, zgodne z PN-EN , opcjonalnie możliwość dostarczenia w specjalnym kolorze na życzenie klienta, dostępne rysunki montażowe. 142

40 Okna dachowe otwierane na zewnątrz, montaż przeciwległy Seria profili / Zastosowanie Zestaw konsol Nr art. Aluprof MB-SR50 KA-TW-BS035-VFO 26.ACP.KS Aluprof MB-RW KA-TW-BS097-VFO 26.AGB.KS Gutmann S70 Dach KA-TW-BS026-VFO 26.ACE.KS Heroal S 180 KA-TW-BS029-VFO 26.ACH.KS Heroal series 180 ES KA-TW-BS091-VFO 26.AFV.KS Hueck-Hartmann 1.0 KA-TW-BS033-VFO 26.ACM.KS Hueck-Hartmann 85E KA-TW-BS034-VFO 26.ACN.KS Jet Brakel Ventria TG KA-TW-BS032-VFO 26.ACL.KS Raico Wing 105 D KA-TW-BS026-VFO 26.ACE.KS Reynaers CR 120 KA-TW-BS030-VFO 26.ACJ.KS Reynaers Flush Roof Vent KA-TW-BS081-VFO 26.AFG.KS Sapa SFB 5050 / 5060 KA-TW-BS031-VFO 26.ACK.KS Schüco AWS 57 RO KA-TW-BS064-VFO 26.AEA.KS Schüco Royal S106 KA-TW-BS028-VFO 26.ACG.KS Schüco Royal S88 KA-TW-BS027-VFO 26.ACF.KS Technal MX KA-TW-BS035-VFO 26.ACP.KS Wicona Wictec 50/60 KA-TW-BS026-VFO 26.ACE.KS Okna odchylne, otwierane na zewnątrz Seria profili / Zastosowanie Zestaw konsol Nr art. Aluprof MB 59 Casement KA-TW-BS079-VFO 26.AFD.KS Reynaers CS59, CS68, CS77, CS86Hi, eco system KA-TW-BS039-VFO 26.ACV.KS Schüco AWS 65, 70, 75 KA-TW-BS039-VFO 26.ACV.KS Skandinaviska SGS KA-TW-BS078-VFO 26.AFB.KS Konsole do KA-TW Okna odchylne z osią przesuwną, okna wysuwane równolegle, otwierane na zewnątrz Seria profili / Zastosowanie Zestaw konsol Nr art. Gutmann S70 SK KA-TW-BS073-VFO 26.AEF.KS Raico Wing50 SK / A KA-TW-BS073-VFO 26.AEF.KS Schüco AWS 102 SK KA-TW-BS045-VFO 26.ADB.KS Schüco AWS 102 SK KA-TW-BS068-VFO 26.AEG.KS Okna rozwierane, otwierane do wewnątrz Seria profili / Zastosowanie Zestaw konsol Nr art. Reynaers CS59, CS68, CS77, CS86Hi, eco system KA-TW-BS086-VFIS 26.AFM.KS Schüco AWS 65, 70, 75 KA-TW-BS086-VFIS 26.AFM.KS Uniwersalne zestawy konsol Seria profili / Zastosowanie Zestaw konsol Nr art. Uwagi Otwierane do wewnątrz KA-TW-BS041-VSI 26.ACX.KS montaż napędu na skrzydle Otwierane do wewnątrz KA-TW-BS047-VFI 26.ADD.KS montaż napędu na ramie Otwierane na zewnątrz KA-TW-BS052-VFO 26.ADP.KS montaż napędu na ramie Dla skrzydeł rozwiernych, otwieranych do wewn. KA-TW-BS042-VSIS 26.ACY.KS montaż napędu na skrzydle Dla skrzydeł rozwiernych, otwieranych do wewn. KA-TW-BS084-VFIS 26.AFK.KS montaż napędu na ramie 143

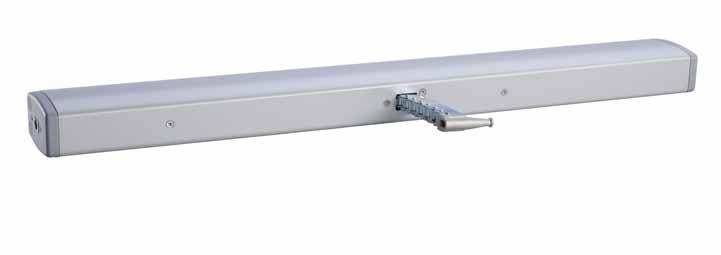

41 Napędy łańcuchowe CDP CDP 1500-BSY+ / CDP 1500-K-BSY+ Napędy łańcuchowe CDP stworzony specjalnie dla dużych i ciężkich okien dachowych, zintegrowana elektronika do synchronizacji napędów, możliwość indywidualnego zaprogramowania, do codziennej naturalnej wentylacji, siła popychająca do 1500 N, duże długości wysuwu do 1500 mm, kompaktowa budowa. Dane techniczne: Typ CDP 1500-BSY+ CDP 1500-K-BSY+ Zasilanie 24 VDC ±15 %, 4 A 230 VAC ±10 %, 107 VA Siła pchająca 1500 N Siła ciągnąca 1000 N Siła zamykająca 500 N (siła wyłącznika bezpieczeństwa) Siła blokująca 1500 N Prędkość otwierania Prędkość otwierania HS Prędkość zamykania 6,0 mm/s 17,0 mm/s 6,0 mm/s Stopień ochrony IP Zakres temperatur Przewód Obudowa od -25 do +55 C 2,5 m silikonowy aluminiowa / poliwęglanowa

42 Przykład zastosowania: Napędy łańcuchowe CDP Parametry: do codziennej wentylacji, symetryczne wyjście łańcucha dla łatwego montażu, atrakcyjny wygląd dzięki wąskiej konstrukcji, proste podłączenie za pomocą łącznika wtykowego, funkcja High Speed (HS) do szybkiego otwierania okna, wyposażone w sterowaną mikroprocesorowo elektronikę silnika i synchronizację elektroniczną BSY+, możliwość zintegrowania do czterech napędów w jednej zsynchronizowanej grupie, możliwość indywidualnego zaprogramowania funkcji napędu, parametrów i długości wysuwu za pomocą interfejsu D+H, odporność ogniowa (30 min./300 C), testowany na cykli pracy przy obciążeniu znamionowym, wyjątkowo cicha praca w trybie wentylacji, czynna i bierna ochrona podczas zamykania, z możliwością rozszerzenia na całą ramę, funkcja odciążenia uszczelki po zamknięciu okna, możliwość lakierowania proszkowego we wszystkich kolorach, również tych spoza palety RAL, dostępność rozmaitych opcji, np. sygnałów położenia i stanu napędu, dostępne zestawy montażowe dopasowane do systemów profili. Typ Nr art. Wysuw Waga [kg] Uwagi CDP 1500/800-BSY ,30 24 VDC CDP 1500/1000- BSY+ CDP 1500/800-K-BSY+ CDP 1500/1000-K-BSY ,20 24 VDC , VAC , VAC 145

43 Konsole do CDP CDP-BS Konsole do CDP CDP-BS004-OM CDP-BS007-OM optymalne dostosowanie zestawów konsol do różnych systemów aluminiowych, zgodne z PN-EN , opcjonalnie możliwość dostarczenia w specjalnym kolorze na życzenie klienta, dostępne rysunki montażowe. 146

44 Okna dachowe, otwierane na zewnątrz, montaż przeciwległy Seria profili Zestaw konsol Nr art. Aluprof MB-SR50 CDP-BS002-OM 26.CAK.KS Aluprof MB-RW CDP-BS021-OM 26.CBF.KS Colt Kameleon E CDP-BS006-OM 26.CAO.KS Gutmann S70 CDP-BS002-OM 26.CAK.KS Heroal S 180 CDP-BS007-OM 26.CAP.KS Hueck-Hartmann 85E CDP-BS008-OM 26.CAR.KS Hueck-Hartmann series 1.0 CDP-BS005-OM 26.CAN.KS Jet Brakel Ventria TG CDP-BS005-OM 26.CAN.KS Raico Wing 105D CDP-BS002-OM 26.CAK.KS Raico Wing 105D CDP-BS019-OM 26.CAS.KS Konsole do CDP Raico Wing 50 CDP-BS017-OM 26.CBD.KS Reynaers Flush Roof Vent CDP-BS004-OM 26.CAM.KS Sapa SFB 5050 CDP-BS005-OM 26.CAN.KS Schüco AWS 57 RO CDP-BS001-OM 26.CAJ.KS Schüco AWS 57 RO CDP-BS003-OM 26.CAL.KS Technal MX CDP-BS002-OM 26.CAK.KS Wicona Wictec 50/60 CDP-BS002-OM 26.CAK.KS 147

45 Napędy łańcuchowe CDP-TW CDP-TW 3000-BSY+ / CDP-TW 3000-K-BSY+ Napędy łańcuchowe CDP-TW stworzony specjalnie dla dużych i ciężkich okiendachowych, zintegrowana elektronika do synchronizacji napędów, możliwość indywidualnego zaprogramowania, do codziennej naturalnej wentylacji, siła pchająca do 3000 N, duże długości wysuwu, do 1500 mm, bardzo kompaktowa budowa. Dane techniczne: Typ CDP-TW 3000-BSY+ CDP-TW 3000-K-BSY+ Zasilanie 24 VDC ±15%, 8 A 230 VAC ±10%, 214 VA Siła pchająca Siła ciągnąca Siła zamykająca Siła blokująca N N N (siła wyłącznika bezpieczeństwa) N Prędkość otwierania Prędkość otwierania HS Prędkość zamykania 6,0 mm/s 17,0 mm/s 6,0 mm/s Stopień ochrony IP 32 Zakres temperature Przewód Obudowa od -25 do +55 C 2,5 m silikonowy aluminiowa / poliwęglanowa 148

46 Przykład zastosowania: Napędy łańcuchowe CDP-TW Parametry: zastosowanie w systemach codziennej wentylacji, symetryczne wyjście łańcucha dla łatwego montażu, atrakcyjny wygląd dzięki wąskiej konstrukcji, dwa łańcuchy napędowe dla optymalnego rozłożenia ciężaru skrzydła, proste podłączenie za pomocą łącznika wtykowego, funkcja High Speed (HS) do szybkiego otwierania okna, sterowana mikroprocesorem elektronika silnika z synchronizacją BSY+, możliwość zintegrowania do dwóch napędów w jednej zsynchronizowanej grupie, możliwość indywidualnego zaprogramowania funkcji napędu, parametrów i długości wysuwu za pomocą oprogramowania D+H, odporność ogniowa (30 min./300 C), testowany na cykli pracy przy obciążeniu znamionowym, wyjątkowo cicha praca w trybie wentylacji, czynna i bierna ochrona podczas zamykania, z możliwością rozszerzenia na całą ramę, funkcja odciążenia uszczelki po zamknięciu okna, możliwość lakierowania proszkowego we wszystkich kolorach, również tych spoza palety RAL, dostępność rozmaitych opcji, np. sygnałów położenia i stanu napędu, dostępne zestawy montażowe dopasowane do systemów profile. Typ CDP-TW 3000/800- BSY+ CDP-TW 3000/1000-BSY+ CDP-TW 3000/800-K-BSY+ CDP-TW 3000/1000-K-BSY Nr art. Wysuw [mm] Waga [kg] Uwagi ,60 24 VDC ,70 24 VDC , VAC , VAC 149

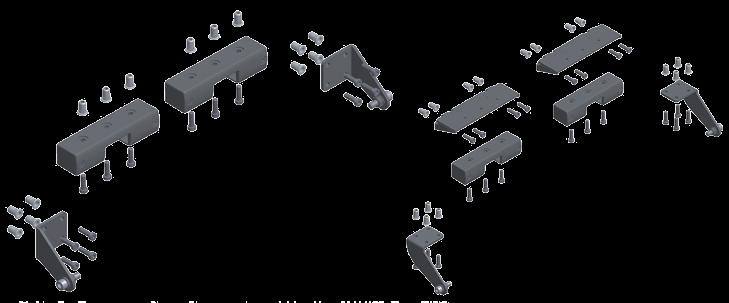

47 Konsole do CDP-TW CDP-TW-BS Konsole do CDP-TW CDP-TW-BS012-OM CDP-TW-BS014-OM optymalne dostosowanie zestawów konsol do różnych systemów aluminiowych, zgodne z PN-EN , opcjonalnie możliwość dostarczenia w specjalnym kolorze na życzenie klienta, dostępne rysunki montażowe. 150

48 Okna dachowe, otwierane na zewnątrz, montaż przeciwległy Seria profili Zestaw konsol Nr art. Aluprof MB-SR50 CDP-TW-BS010-OM 26.CAA.KS Aluprof MB-RW CDP-TW-BS022-OM 26.CBG.KS Colt Kameleon E CDP-TW-BS014-OM 26.CAY.KS Gutmann S70 Dach/roof CDP-TW-BS010-OM 26.CAU.KS Heroal S 180 CDP-TW-BS015-OM 26.CAZ.KS Hueck-Hartmann 85E CDP-TW-BS016-OM 26.CBA.KS Hueck-Hartmann series 1.0 CDP-TW-BS013-OM 26.CAX.KS Jet Brakel Ventria TG CDP-TW-BS013-OM 26.CAX.KS Raico Wing 105D CDP-TW-BS010-OM 26.CAU.KS Raico Wing 105D CDP-TW-BS020-OM 26.CBB.KS Raico Wing 50 CDP-TW-BS018-OM 26.CBE.KS Reynaers Flush Roof Vent CDP-TW-BS012-OM 26.CAW.KS Konsole do CDP-TW Sapa SFB 5050 CDP-TW-BS013-OM 26.CAX.KS Schüco AWS 57 RO CDP-TW-BS009-OM 26.CAT.KS Schüco AWS 57 RO CDP-TW-BS011-OM 26.CAV.KS Technal MX CDP-TW-BS010-OM 26.CAU.KS Wicona Wictec 50/60 CDP-TW-BS010-OM 26.CAU.KS 151

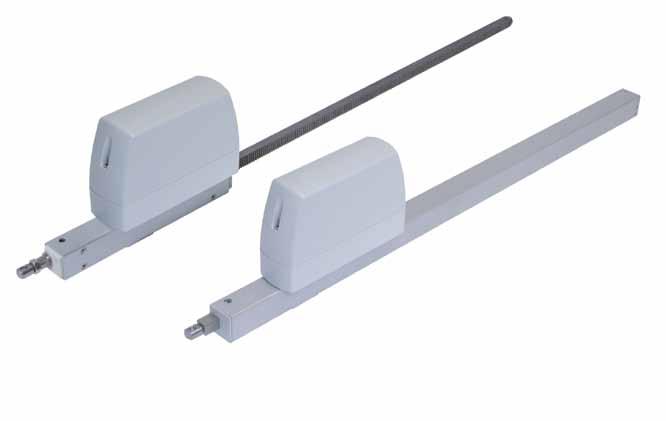

49 Napędy zębatkowe ZA ZA 85 (-HS) / ZA 105 (-HS) / ZA 155 (-HS) Napędy zębatkowe ZA do wszystkich typów okien, klap i świetlików sterowana mikroprocesorem elektronika silnika, indywidualne programowanie przez interfejs D+H, zastosowanie do systemów oddymiania i naturalnej wentylacji, duża siła pchająca i ciągnąca, do 1500 N, standardowa długość zębatki do 1000 mm (do 1200 mm na specjalne zamówienie). Dane techniczne: Typ ZA 85 (-HS) ZA 105 (-HS) ZA 155 ( -HS) Zasilanie 24 VDC ±15 % Pobór prądu 1 A (2,0 A) 1,2 A (2,2 A) 1,4 A (2,5 A) Siła pchająca 800 N 1000 N 1500 N Siła ciągnięcia 800 N 1000 N 1000 N Siła blokująca Prędkość otwierania Prędkość otwierania HS Prędkość zamykania 1100 N 8,0 mm/s 17,0 mm/s 7,1 mm/s Stopień ochrony IP 65 Zakres temperatur od -25 do +55 C Przewód Obudowa 2,5 m (w osłonie silikonowej) aluminiowa / poliwęglanowa 152

50 Przykład zastosowania: Parametry: zastosowanie w systemach odprowadzających dym i ciepło D+H Euro-RWA, zgodnie z PN-EN , jak również do codziennej naturalnej wentylacji, do okien fasadowych, klap dachowych i kopuł świetlików system oddymiania z funkcją High Speed (HS) w celu zapewnienia szybszego otwarcia w przypadku pożaru, możliwość indywidualnego programowania parametrów napędu za pomocą interfejsu D+H Polska, niski pobór energii dzięki wysokiej wydajności, odporność na temperaturę (30 minut/ 300 C), testowany na cykli pracy przy obciążeniu znamionowym, wyjątkowo cicha praca w trybie wentylacji, możliwość lakierowania proszkowego we wszystkich kolorach, również tych spoza palety RAL, indywidualne długości zębatki, zestaw konsol zamawiany oddzielnie. Napędy zębatkowe ZA Typ Nr art. Wysuw [mm] Waga [kg] Zębatka ZA 85/ ,72 V2A / stal nierdzewna ZA 85/ ,95 V2A / stal nierdzewna ZA 85/ ,10 V2A / stal nierdzewna ZA 85/800 * ,40 V2A / stal nierdzewna ZA 85/1000 * ,70 V2A / stal nierdzewna ZA 105/ ,95 V2A / stal nierdzewna ZA 105/ ,10 V2A / stal nierdzewna ZA 105/800 * ,40 V2A / stal nierdzewna ZA 105/1000 * ,70 V2A / stal nierdzewna ZA 155/ ,95 V2A / stal nierdzewna ZA 85/600-HS ,10 V2A / stal nierdzewna ZA 85/800-HS * ,40 V2A / stal nierdzewna ZA 85/1000-HS * ,70 V2A / stal nierdzewna ZA 105/600-HS * ,10 V2A / stal nierdzewna ZA 105/800-HS * ,40 V2A / stal nierdzewna ZA 155/800-HS * ,40 V2A / stal nierdzewna ZA 155/1000-HS * ,70 V2A / stal nierdzewna * Bez dolnych otworów. Tylko do górnego montażu konsoli. 153

51 ZA-BSY+ Napędy zębatkowe ZA sterowana mikroprocesorem elektronika silnika z synchronizacją BSY+, do szerokich i ciężkich skrzydeł okiennych, do otwierania szklanych konstrukcji dachowych przeznaczony do systemów oddymiania i naturalnej wentylacji, możliwość indywidualnego zaprogramowania wysoka siła pchająca i ciągnąca do 1500 N na napęd. Dane techniczne: Typ ZA 85-BSY+ (HS) ZA105-BSY+ (HS) ZA 155 BSY+ (HS) Zasilanie 24 VDC ±15% 24 VDC ±15% 24 VDC ±15% Pobór prądu 1 A (2,0 A) 1,2 A (2,2 A) 1,4 A (2,5 A) Siła pchająca 800 N 1000 N 1500 N Siła ciągnąca 800 N 1000 N 1000 N Siła blokująca Prędkość otwierania Prędkość otwierania HS Prędkość zamykania 1100 N 8,0 mm/s 17,0 mm/s ~7,1 mm/s Stopień ochrony IP 65 Zakres temperatur od-25 do +55 C Przewód Obudowa 2,5 m (w osłonie silikonowej) aluminiowa / poliwęglanowa 154

52 Przykład zastosowania: Napędy zębatkowe ZA Parametry: zastosowanie w systemach odprowadzającychdym i ciepło D+H Euro-SHEV zgodnie z PN-EN , jak również do codziennej naturalnej wentylacji, wyposażone w sterowaną mikroprocesorem elektronikę silnika oraz synchronizację elektroniczną BSY+, możliwość podłączenia do ośmiu napędów w jednej grupie, możliwość indywidualnego programowania parametrów napędu za pomocą interfejsu D+H, wyjątkowo cicha praca w trybie wentylacji, funkcja High Speed (HS) do szybkiego otwierania napędu w przypadku alarmu, odporność na temperaturę (30 minut/300 C), testowany na cykli pracy przy obciążeniu znamionowym, czynna i bierna ochrona podczas zamykania, z możliwością rozszerzenia na całą ramę, możliwość lakierowania proszkowego we wszystkich kolorach, również tych spoza palety RAL, dostępne różne opcje napędów, np. sygnalizacja położenia i stanu, szeroki wybór konsol mocujących. Typ Nr art. Wysuw [mm] Waga [kg] ZA 85/500-BSY+ Set ,90 ZA 85/600-BSY+ Set ,20 ZA 85/800-BSY+ Set * ,80 ZA 85/1000-BSY+ Set * ,40 ZA 85/600-BSY+ HS Set ,20 ZA 85/800-BSY+ HS Set * ZA 85/1000-BSY+ HS Set * ZA 105/600-BSY+ HS Set ZA 105/800-BSY+ HS Set * ZA 105/1000-BSY+ HS Set * ZA 155/1000-BSY+ HS Set * , , , , , ,40 * Bez dolnych otworów. Tylko do górnego montażu konsoli. 155

53 ZA 105-K Napędy zębatkowe ZA do wszystkich typów okien, klap i świetlików, do zastosowania w naturalnej wentylacji, duża siła pchająca i ciągnąca do 1000 N, różnorodność konsol montażowych. Dane techniczne: Typ ZA 105-K Zasilanie 230 VAC ±10 %, 50 Hz Moc 28 VA Siła pchająca Prędkość otwierania Prędkość zamykania Obudowa tubusa Obudowa silnika 1000 N 10,0 mm/s 10,0 mm/s aluminium PC, jasnoszary Stopień ochrony IP 65 Przewód 2,5 m (silikon) 156

54 Przykład zastosowania: Parametry: do okien fasadowych, klap dachowych i kopuł świetlików oraz okien dachowych, stopień ochrony IP 65, jednostka napędu zabudowana, zasilany napięciem 230 VAC, elektroniczny wyłącznik przeciążeniowy, testowany na cykli pracy przy obciążeniu znamionowym, możliwość sterowania pojedynczego okna poprzez przycisk wentylacji LT 230 V (akcesoria w dziale naturalnej wentylacji), czynna i bierna ochrona podczas zamykania z możliwością rozszerzenia na całą ramę, długość zębatki aż do 1200 mm na specjalne życzenie, indywidualne długości zębatki, dostępne różne opcje, np. wskaźniki pozycji i statusu zestaw konsol zamawiany oddzielnie, możliwość lakierowania proszkowego we wszystkich kolorach, również tych spoza palety RAL. Typ Nr art. Wysuw [mm] Waga [kg] ZA 105/350-K ,72 ZA 105/500-K ,95 ZA 105/800-K* ,40 Zębatka V2A / stal nierdzewna V2A / stal nierdzewna V2A / stal nierdzewna Napędy zębatkowe ZA V2A / stal ZA 105/1000-K* ,70 nierdzewna * Bez dolnych otworów. Tylko do górnego montażu konsoli. 157

55 ZA-K-BSY+ Napędy zębatkowe ZA zintegrowany system synchronizacji, do szerokich i ciężkich skrzydeł okiennych, do otwierania szklanych konstrukcji dachowych, przeznaczony do systemów oddymiania i naturalnej wentylacji, możliwość indywidualnego programowania, wysoka siła pchająca i ciągnąca. Dane techniczne: Typ Nr artykułu Wysuw [mm] Waga [kg] ZA 35/350-K-BSY ,72 ZA 105/350-K-BSY ,72 ZA 105/500-K-BSY ,95 ZA 105/600-K-BSY ,10 ZA 105/800-K-BSY ,40 ZA 105/1000-K-BSY ,70 158

56 Przykład zastosowania: Parametry: zastosowanie w systemach odprowadzających dym i ciepło D+H Euro-RWA, zgodnie z PN-EN (tylko dla ZA-155-K-BSY+), jak również do codziennej naturalnej wentylacji, uruchamianie bezpośrednio z sieci prądem zmiennym 230 V, sterowana mikroprocesorem elektronika silnika z synchronizacją BSY+, możliwość podłączenia do czterech napędów w jednej grupie, możliwość indywidualnego programowania parametrów napędu, wyjątkowo cicha praca w trybie wentylacji, funkcja High Speed (HS) do szybkiego otwierania w przypadku alarmu pożarowego, Dane techniczne: odporność na wysokie temperatury (30 minut/300 C), możliwość lakierowania proszkowego we wszystkich kolorach, również tych spoza palety RAL, dostępne różne opcje napędów, np. sygnalizacja położenia i stanu, konsole montażowe dla różnych systemów aluminiowych z systemami profili zamawiane osobno. Napędy zębatkowe ZA Typ ZA 35-K-BSY+ (HS) ZA 85-K-BSY+ (HS) ZA 105-K-BSY+ (HS) ZA 155-K-BSY+ (HS) Zasilanie 230 VAC +/- 10 % Moc Siła pchająca Siła ciągnąca Siła blokująca Prędkość otwierania Prędkość otwierania HS Prędkość zamykania 20 W (35 W) 30 VA (45 VA) 30 W (50 W) 45 VA (75 VA) 30 W (60 W) 55 VA (85 VA) 300 N 800 N 1000 N 1100 N 9,0 mm/s 17,0 mm/s 7,1 mm/s 45 W (75 W) 70 VA (105 VA) 1500 N 1000 N Stopień ochrony IP 65 Zakres temperatur od -25 do +55 C Obudowa aluminium 159

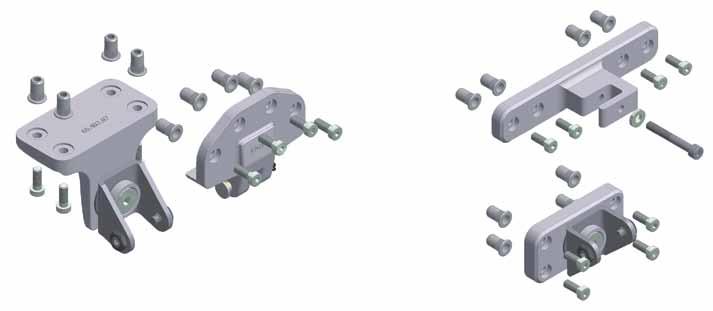

57 Konsole do ZA ZA-BS Konsole do ZA ZA-BS004-OM ZA-BS022-SM ZA-BS019-OM ZA-BS014-OM ZA-BS020-OM ZA-BS002-OM optymalne dostosowanie zestawów konsol do różnych systemów aluminiowych, zgodne z PN-EN , opcjonalnie możliwość dostarczenia w specjalnym kolorze na życzenie klienta, dostępne rysunki montażowe. 160

58 Okna dachowe otwierane na zewnątrz, montaż przeciwległy Seria profili Zestaw konosl Nr art. Aluprof MB-SR 50 ZA-BS034-OM 27.BCW.KS Aluprof MB-RW ZA-BS044-OM 27.BDK.KS Colt Kameleon E ZA-BS023-OM 27.BCB.KS Gutmann S70 ZA-BS004-OM 27.BAH.KS Heroal 180ES ZA-BS040-OM 27.BDH.KS Heroal S 180 ZA-BS006-OM 27.BAM.KS Hueck 1.0 (519510) ZA-BS018-OM 27.BBS.KS Hueck 1.0 (519511) ZA-BS019-OM 27.BBV.KS Hueck 85E ZA-BS014-OM 27.BBG.KS Jet Brakel Ventria TG ZA-BS008-OM 27.BAR.KS Raico Wing 105D ZA-BS001-OM 27.BAF.KS Reynaers CR120 ZA-BS021-OM 27.BBZ.KS Reynaers Flush Roof Vent ZA-BS037-OM 27.BDE.KS Sapa SFB5050 ZA-BS016-OM 27.BBP.KS Schüco AWS 57 RO ZA-BS028-OM 27.BCM.KS Schüco AWS 57 RO ZA-BS030-OM 27.BCR.KS Schüco RS106D ZA-BS012-OM 27.BBE.KS Schüco RS88D ZA-BS010-OM 27.BBC.KS Technal MX ZA-BS036-OM 27.BCY.KS Wicona Wictec 50/60 ZA-BS001-OM 27.BAF.KS Okna dachowe otwierane na zewnątrz, montaż boczny Seria profili Zestaw konosl Nr art. Aluprof MB-SR 50 ZA-BS033-SM 27.BCV.KS Aluprof MB-RW ZA-BS045-SM 27.BDL.KS Colt Kameleon E ZA-BS022-SM 27.BCA.KS Gutmann S70 ZA-BS003-SM 27.BAG.KS Heroal 180ES ZA-BS041-SM 27.BDJ.KS Heroal S 180 ZA-BS005-SM 27.BAK.KS Hueck 1.0 (519510; ) ZA-BS017-SM 27.BBR.KS Hueck 85E ZA-BS013-SM 27.BBF.KS Jet Brakel Ventria TG ZA-BS007-SM 27.BAP.KS Raico Wing 105D ZA-BS002-SM 27.BAE.KS Reynaers CR120 ZA-BS020-SM 27.BBY.KS Reynaers Flush Roof Vent ZA-BS038-SM 27.BDF.KS Sapa SFB5050 ZA-BS015-SM 27.BBN.KS Schüco AWS 57 RO ZA-BS029-SM 27.BCN.KS Schüco AWS 57 RO ZA-BS031-SM 27.BCP.KS Schüco RS106D ZA-BS011-SM 27.BBD.KS Schüco RS88D ZA-BS009-SM 27.BAT.KS Technal MX ZA-BS035-SM 27.BCX.KS Wicona Wictec 50/60 ZA-BS002-SM 27.BAE.KS Okna fasadowe (okna uchylne do wewnątrz i wychylne na zewnątrz) Seria profili Zestaw konosl Nr art. Reynaers CS xx, ECO ZA-BS027-OM 27.BCH.KS Konsole do ZA 161

59 FK / KWG / WK / ZK / UK / DPK / SK Konsole skrzydłowe FK: Konsole do ZA FK konsola skrzydłowa stop cynkowy odlewany ciśnieniowo, nie pokryty, we wszystkich kolorach, również spoza palety RAL. FK-D konsola skrzydłowa aluminium anodyzowane srebrem, możliwa powłoka lakiernicza, we wszystkich kolorach, również spoza palety RAL. AD-FK płytka zakrywająca do FK-D do zakrywania otworu pod uchwyt, aluminium, możliwa powłoka lakiernicza, we wszystkich kolorach, również spoza palety RAL. FKE ze sprężynującym kołkiem odryglowującym stop cynkowy odlewany ciśnieniowo, srebrny, we wszystkich kolorach, również spoza palety RAL. FKK konsola skrzydłowa stal V2A, we wszystkich kolorach, również spoza palety RAL. 162

60 KWG konsola skrzydłowa zawieszenia kardanowego zastępuje śrubę w napędzie, aluminium / stal. Konsole kątowe: WK 6 konsola kątowa z dwiema śrubami dwustronnymi i przeciwnakrętkami stop aluminiowy odlewany ciśnieniowo, we wszystkich kolorach, również spoza palety RAL. Konsole Z: ZK 6 konsola Z z dwiema śrubami dwustronnymi i przeciwnakrętkami stop aluminiowy odlewany ciśnieniowo, we wszystkich kolorach, również spoza palety RAL. Konsole do ZA ZKK konsola Z przestawna z dwiema śrubami dwustronnymi i przeciwnakrętkami stal V2A, we wszystkich kolorach, również spoza palety RAL. 163

61 Konsole U: UK 50 konsola U ze śrubą przelotową aluminium anodowane srebrem, we wszystkich kolorach, również spoza palety RAL. UK 350 / UK 500 konsola U dla ZAxx/350/500 z dwiema śrubami dwustronnymi i przeciwnakrętkami aluminium anodowane srebrem, we wszystkich kolorach, również spoza palety RAL. Konsole do ZA Konsole do przemieszczania punktu obrotu: DPK 6 konsola U z elementem zaciskowym, z dwiema śrubami dwustronnymi i przeciwnakrętkami aluminium anodowane srebrem, we wszystkich kolorach, również spoza palety RAL. DPK 8 konsola U z płytą podstawową, elementem zaciskowym, z dwiema śrubami dwustronnymi i przeciwnakrętkami aluminium anodowane srebrem, we wszystkich kolorach, również spoza palety RAL. 164

62 Konsole boczne: SK konsola boczna aluminium anodowane srebrem, we wszystkich kolorach, również spoza palety RAL. SK-D konsola obrotowa składająca się z elementu zaciskowego DPK zamontowanego na trójkątnej konsoli SK aluminium anodowane srebrem, we wszystkich kolorach, również spoza palety RAL. Konsole do ZA Typ Nr art. S W G [mm] Uwagi FK Konsola skrzydłowa FK-D Konsola skrzydłowa AD-FK Płytka zakrywająca FK-D FKE Konsola skrzydłowa FKK Konsola skrzydłowa VA KWG Przegub kulowy WK Konsola kątowa ZK Konsola Z ZKK Konsola Z, przestawna UK Konsola U UK Konsola U do ZAxx/350 UK Konsola U do ZAxx/500 DPK DPK Konsola do przemieszczania punktu obrotu Konsola do przemieszczania punktu obrotu SK Konsola boczna SK-D Konsola boczna, obrotowa 165

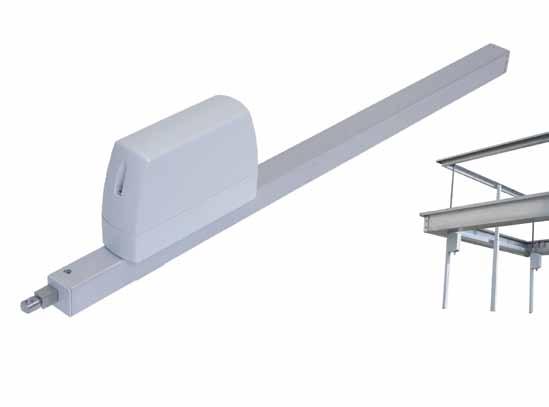

63 Napęd zębatkowy DXD DXD 300-BSY+ / DXD 300-K-BSY+ Napęd zębatkowy DXD specjalnie do dużych i ciężkich okien dachowych, zintegrowana elektronika synchronizująco-sterująca, możliwość indywidualnego zaprogramowania, możliwość zastosowania do systemu odprowadzania dymu i ciepła oraz do naturalnej wentylacji, siła pchania do 3000 N, duże długości wysuwu do 1200 mm. Dane techniczne: Typ DXD 300-BSY+ (HS) DXD 300-K-BSY+ (HS) Napięcie znamionowe 24 VDC ±15 % 230 VAC ±10 % Prąd znamionowy 2,5 A (5,0 A) Moc znamionowa Siła pchająca Siła ciągnąca Siła blokująca Prędkość otwierania Prędkość otwierania HS Prędkość zamykania 3000 N 2000 N 2200 N 8,0 mm/s 17,0 mm/s ~ 7,1 mm/s Stopień ochrony IP 64 Zakres temperaturowy Przewód Obudowa od -25 do +55 C 2,5 m silikonowy 70 W / 95 VA (140 W / 175 VA) aluminiowa / poliwęglanowa 166

64 Przykład zastosowania: Parametry: zastosowanie w systemach odprowadzajacych dym i ciepło jako rozwiązanie D+H Euro-RWA zgodnie z PN-EN , jak również do codziennej wentylacji, do okien fasadowych, klap dachowych i świetlików, wyposażone w sterowaną mikroprocesorowo elektronikę silnika i synchronizację elektroniczną BSY+, możliwość zintegrowania do czterech napędów w jednej grupie, możliwość indywidualnego zaprogramowania funkcji napędu, parametrów i długości wysuwu za pomocą interfejsu D+H, szczelina w tubusie napędu pozwala na elastyczny montaż i nastawienie zakresu wychyłu, odporność ogniowa (30 min./300 C) oraz testowane przez pełnych cykli pracy przy obciążeniu nominalnym, funkcja High Speed (HS) do wyjątkowo szybkiego otwierania okna w przypadku pożaru (przy zastosowaniu w systemach oddymiania), wyjątkowo cicha praca w trybie wentylacji, wejście kabla do wyboru od góry lub od dołu, możliwość lakierowania proszkowo we wszystkich kolorach, również tych spoza palety RAL, dostępność rozmaitych opcji, np. sygnałów położenia i stanu napędu, dostępne zestawy montażowe, dopasowane do różnych systemów profili aluminiowych. Typ Nr art. Wysuw [mm] Waga [kg] Uwagi DXD /1000-BSY+OT-HS ,70 24 VDC Napęd zębatkowy DXD DXD , VAC 300/1000-K-BSY+OT-HS 167

65 Konsole do DXD DXD-BS DXD-BS014-SM Konsole do DXD DXD-BS013-OM DXD-BS023-OM DXD-BS026-SM DXD-BS012-SM optymalne dostosowanie zestawów konsol do różnych systemów aluminiowych, zgodne z PN-EN , możliwość dostarczenia w specjalnym kolorze na życzenie klienta, dostępne rysunki montażowe. 168

66 Okna dachowe otwierane na zewnątrz, montaż przeciwległy Seria profili Zestaw konsol Nr art. Aluprof MB SR-50 DXD-BS028-OM 27.ACW.KS Aluprof MB-RW DXD-BS038-OM 27.ADS.KS Colt Kameleon E DXD-BS025-OM 27.ACP.KS Gutmann S70 DXD-BS011-OM 27.AAZ.KS Heroal S180 DXD-BS009-OM 27.ABS.KS Hueck 85E DXD-BS013-OM 27.ABH.KS Hueck series 1.0 DXD-BS015-OM 27.ABM.KS Hueck series 1.0 (519511) DXD-BS017-OM 27.ACB.KS Raico Wing 105D (208310) DXD-BS003-OM 27.AAK.KS Raico Wing 105D (208312) DXD-BS004-OM 27.AAS.KS Reynaers CR120 DXD-BS023-OM 27.ACL.KS Reynaers Flush Roof Vent DXD-BS031-OM 27.ADM.KS Sapa SFB 5050/5060 DXD-BS019-OM 27.ACD.KS Schüco AWS 57 RO DXD-BS028-OM 27.ACW.KS Schüco RS106D DXD-BS005-OM 27.AAP.KS Schüco RS88D DXD-BS007-OM 27.ABD.KS Ventria TG DXD-BS021-OM 27.ACF.KS Wicona Wictec 50/60 DXD-BS003-OM 27.AAK.KS Konsole do DXD Okna dachowe otwierane na zewnątrz, montaż boczny Seria profili Zestaw konsol Nr art. Aluprof MB SR-50 DXD-BS030-SM 27.ADA.KS Aluprof MB-RW DXD-BS039-SM 27.APT.KS Colt Kameleon E DXD-BS026-SM 27.ACR.KS Gutmann S70 DXD-BS012-SM 27.ABB.KS Heroal 180ES DXD-BS033-SM 27.ADR.KS Heroal S180 DXD-BS010-SM 27.ABU.KS Hueck 85E DXD-BS014-SM 27.ABK.KS Hueck series 1.0 DXD-BS016-SM 27.ABP.KS Hueck series 1.0 (519511) DXD-BS018-SM 27.ACC.KS Raico Wing 105D DXD-BS001-SM 27.AAG.KS Raico Wing 105D (208312) DXD-BS002-SM 27.AAH.KS Reynaers CR120 DXD-BS024-SM 27.ACM.KS Reynaers Flush Roof Vent DXD-BS032-SM 27.ADN.KS Sapa SFB 5050/5060 DXD-BS020-SM 27.ACE.KS Schüco AWS 57 RO DXD-BS029-SM 27.ACX.KS Schüco RS106D DXD-BS006-SM 27.AAR.KS Schüco RS88D DXD-BS008-SM 27.ABF.KS Ventria TG DXD-BS022-SM 27.ACG.KS Wicona Wictec 50/60 DXD-BS001-SM 27.AAG.KS 169

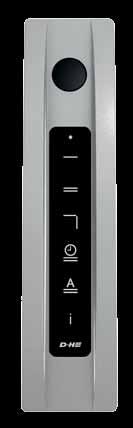

67 Napędy okuć BDT 010-RC Napędy okuć energooszczędna naturalna wentylacja zgodnie z DIN , mniejsze straty ciepła podczas wentylacji co przekłada się na mniejsze koszty ogrzewania, odpowiednia wentylacja w pomieszczeniu oraz zapobieganie powstawaniu pleśni, szczelina wentylacyjna zgodnie z RC2, realna alternatywa dla systemów wentylacyjnych. do stosowania w systemach okiennych z PVC, drewna i aluminium. Dane techniczne: Zasilanie 24 VDC ±15 %, 1,0 A Poziom szmerów < 10 % Prąd spoczynkowy maks. 50 ma Moment obrotowy 10 Nm Kąt otwierania 90 / 180 Prędkość obrotowa 8 s/ 180 Stopień ochrony IP 40 Zakres temperatur od -5 do +60 C Wymiary mm (S W G) 170

68 Przykład zastosowania: Napędy okuć Parametry: kontrolowana naturalna wentylacja dzięki zabudowanemu napędowi BDT 010-RC firmy D+H Mechatronic oraz okuciu activpilot Comfort PADM firmy Winkhaus, wygodne otwieranie okna za pomocą zdalnego sterowania lub panelu dotykowego, podświetlany panel dotykowy posiada różne funkcje automatyki, zintegrowany odbiornik radiowy dla pilota RCR 11 z funkcją bezpiecznego szyfrowania i zmiennego kodu, chroniącego przed użyciem przez nieupoważnione osoby, tryb redukcji hałasu VNR pozwala na szczególnie cichą pracę, szlachetne, wysokogatunkowe wzornictwo pozwala na integrację z nowoczesną architekturą, wysokiej jakości metalowa obudowa, możliwość lakierowania na dowolny kolor, również spoza palety RAL, zamykanie okna za pomocą jednego przycisku, napęd można zamontować na oknach posiadających zawiasy z lewej lub prawej strony. Typ Nr art. Waga [kg] Uwagi BDT 010-RC ,75 biały / srebrny BDT 010-RC ,75 biały / biały BDT 010-RC ,75 czarny / srebrny UWAGA: Jako opcja dostępne dowolne kolory napędu, również spoza palety RAL. 171

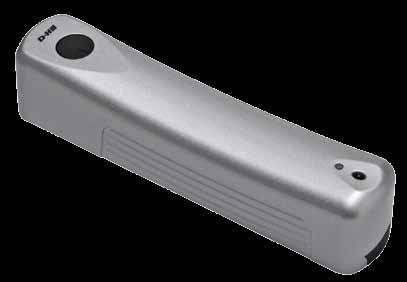

69 FRA 11-BSY+ Napędy okuć automatyczny rygiel do okien fasadowych, wykorzystanie standardowych obwiedniowych okuć okiennych, możliwe awaryjne ryglowanie ręczne, zwiększona ochrona przeciwwłamaniowa. Dane techniczne: Zasilanie Moment obrotowy Kąt obrotu 24 VDC ± 15%, 1,0 A 10 Nm 90 / 180ºca. Prędkość obrotowa 8 s / 180º St. ochrony IP 40 Zakres temperatur Przewód od -5º do +75ºC 2,5 m silikon 5 0,5 mm² 172

70 Przykład zastosowania: Napędy okuć Parametry: do montażu na standardowych mechanizmach okiennych z rozstawem otworów 43 mm i kwadratowym trzpieniem o wymiarach 7 mm, niskie zużycie prądu, sygnalizacja położenia mechanizmu blokady, dioda LED sygnalizująca stan napędu, zwiększona ochrona przed włamaniami i wpływem warunków atmosferycznych, mogą współpracować ze wszystkimi napędami firmy D+H, wykonanymi w technologii BSY+, współpraca z innymi napędami D+H przy użyciu opcji -BRV (nie jest ona konieczna dla napędów VCD lub CDC 200), w jednym oknie można użyć maksymalnie cztery FRA 11-BSY+, bezpośrednia transmisja poleceń i informacji poprzez magistralę BSY+, możliwość ukrycia kabli w skrzydle okiennym, możliwość zamówienia dowolnego koloru, również spoza palety RAL. Typ Nr art. Waga [kg] Uwagi FRA 11-BSY ,75 Obudowa srebrna (~RAL 9006) 173

71 Liniowy napęd blokady VLD 51/038 / VLD 51/038-BSY+ Liniowy napęd blokady automatyczne ryglowanie okien fasadowych, kryty montaż w ramie okiennej, przeznaczony do profili standardowych, dla naturalnej wentylacji, indywidualnie programowalny, możliwe awaryjne ryglowanie ręczne, zwiększona ochrona przeciwwłamaniowa. Dane techniczne: Zasilanie Siła zamykająca Siła blokująca Skok rygla Prędkość otwierania 24 VDC ±20 %, 1 A 500 N 1000 N 19 lub 38 mm 9 s Stopień ochrony IP 50 Zakres temperatur Przyłącze od -5 do +50 C 2,5 m silikon 174

72 Przykład zastosowania: Liniowy napęd blokady Parametry: do zintegrowanego montażu w profilu okiennym, do uruchomienia standardowych zamknięć elementów przesuwnych, do codziennej naturalnej wentylacji, VLD 51/038 dla połączenia napędów okien D+H z sygnałem BRV (maks. prąd dla napędów okien do 2,5 A), możliwość zmiany kierunku otwierania / zamykania poprzez przełącznik DIP, kabel łączący z wbudowaną wtyczką dla szybkiego montażu, odporna na korozję stal nierdzewna V2A, napędy wyposażone w sterowaną mikroprocesorem elektronikę silnika i synchronizację BSY+ do wzajemnej komunikacji napędów zamontowanych na jednym oknie (do współpracy z napędem rygla), wszystkie parametry napędów są indywidualnie programowane za pomocą interfejsu D+H, możliwość zainstalowania aż do sześciu systemów VLD-BSY+ na jedno okno. Typ PI-VLD Nr art. Waga [kg] Uwagi VLD 51/ ,20 VLD 51/038-BSY ,20 PI-VLD ,20 RE-VLD ,20 RE-VLD VLD-konsola mocująca do profilu VLD-konsola na ramę 175

73 Napęd drzwiowy DDS 54/500 Napęd drzwiowy Dane techniczne: specjalna wersja do otwierania drzwi, do systemów oddymiania i naturalnej wentylacji, sterowana mikroprocesorem elektronika silnika, indywidualne programowanie przez interfejs D+H, duża siła pchająca 500 N, kompaktowa wytrzymała konstrukcja, minimalna szerokość skrzydła drzwi 400 mm. Zasilanie Siła pchająca Siła ciągnąca Prędkość otwierania Prędkość zamykania 24 VDC ±15%, 1A 500 N 150 N (siła wyłącznika bezpieczeństwa) ~ 43 s ~ 52 s Stopień ochrony IP 32 Zakres temperatur Przewód Obudowa od -25 do +55 C 2,5 m (silikon) aluminium anodyzowane srebrem 176

74 Przykład zastosowania: Napęd drzwiowy Parametry: zastosowane do otwierania drzwi (minimalna szerokość skrzydła drzwiowego to 400 mm), gwarantuje niezbędny dopływ świeżego powietrza (napowietrzanie) oraz otwarte drogi ewakuacyjne (otwieranie drzwi do kąta 90 ), możliwość ręcznego otwierania drzwi po zamontowaniu napędu, możliwość zastosowania wraz z ryglem elektromagnetycznym, duża siła pchająca dzięki specjalnej stabilizacji łańcucha, możliwość zamykania samozamykaczem (w gestii inwestora), elektroniczny wyłącznik przeciążeniowy, możliwość programowania dodatkowych funkcji przy pomocy interfejsu D+H, czynna i bierna ochrona podczas zamykania, do montażu nad drzwiami lub na ościeżnicy, dołączony komplet konsol mocujących, w ofercie D+H dostępne akcesoria dodatkowe, m.in. urządzenia sterujące do systemów oddymiania, możliwość lakierowania we wszystkich kolorach, również tych spoza palety RAL. Typ Nr art. Waga [kg] DDS 54/ ,00 177

75 Napęd skrzydła rozwiernego SHD 54/450-V / SHD 54/450-BSY+ Napęd skrzydła rozwiernego do codziennej naturalnej wentylacji, duża siła pchająca i ciągnąca, 500 N, sterowana mikroprocesorem elektronika silnika z synchronizacją BSY+, możliwość indywidualnego zaprogramowania, kąt otwarcia 65. Dane techniczne: Zasilanie: Siła ciągnąca / pchająca Siła zamykająca Prędkość otwierania Prędkość zamykania 24 VDC ±15 %, 1 A 500 N ~ 250 N ~ 12 mm/s ~ 12 mm/s Stopień ochrony IP 50 Zakres temperatur Przewód Obudowa od -5 do +75 C 2,5 m (silikonowy) aluminiowa 178

76 Przykład zastosowania: Napęd skrzydła rozwiernego Parametry: specjalnie dla skrzydeł rozwiernych: - SHD 54/450-V do 1,2 1 m - SHD 54/450-BSY+ do 1,2 2 m wysoka siła pchająca dzięki specjalnej stabilizacji łańcucha, sterowana mikroprocesorem elektronika silnika z synchronizacją BSY+, możliwość indywidualnego zaprogramowania funkcji napędu, parametrów i długości wysuwu za pomocą oprogramowania, możliwośc blokowania okna za pomocą elektromechnicznego napędu FRA 11 BSY+, elektroniczne wyłączanie za pomocą wyłączników krańcowych i przeciążeniowych, podłączenie przewodów w puszce rozgałęźnej leżącej w zakresie klienta, możliwość lakierowania proszkowego we wszystkich kolorach, również tych spoza palety RAL, zestaw konsol zawarty w zakresie dostawy, w programie D+H dostępne sterowania systemem odprowadzania dymu i ciepła oraz wentylacją, jak też rozmaite akcesoria. Typ Nr art. Wymiar S W G [mm] Waga [kg] Uwagi SHD 54/450-V ,10 SHD 54/450-BSY ,20 179

77 System otwierania klap SDS 2 System otwierania klap dostępny dla różnych typów świetlików, kąt otwarcia do 172, szybkie otwieranie w ciągu 60 sekund, niski pobór mocy, możliwość zastosowania w systemach odprowadzania dymu i ciepła oraz do naturalnej wentylacji, zintegrowana funkcja ryglująca. Dane techniczne: Jednostka napędowa SDS 2-DV-24V SDS 2-DV-230V Napięcie znamionowe 24 VDC ±15 % 230 VAC ±10 % Moc znamionowa 96 W 110 W / 145 VA Prędkość otwierania Bezpieczeństwo funkcjonowania < 60 s Re = 1000 * Klasa temperaurowa T00 * Klasa obciążalności wiatrem Klasa obciążalności śniegiem 1500 N/m² ** 500 N/m² ** Stopień ochrony IP 64 Przewód 2,5 m silikonowy * Wg DIN EN (sprawdzono u różnych producentów) ** Wartości wyznaczone dla wielkości świetlików 2,25 m

78 Parametry: system składający się z jednostki napędowej i zestawu montażowego dostosowanego do konstrukcji klapy, zestaw napędowy wyposażony w sterowaną, mikroprocesorowo elektronikę silnika z synchronizacją BSY+, odporność na temperaturę: 30 min./300 C, testowany na pełnych cykli pracy przy obciążeniu znamionowym (pozycja wentylacyjna 60 ) oraz 1000 otwarć do pozycji oddymiającej, brak konieczności dodatkowego napędu dla funkcji naturalnej wentylacji, wysoki stopień ochrony jednostki napędowej, umożliwia zastosowanie w trudnych warunkach, szybki montaż i łatwość dostosowania do różnych typów konstrukcji klap, możliwość późniejszego doposażenia istniejącej klapy, możliwość montażu z dachu optymalne współczynniki aerodynamiczne, możliwość zastosowania także przy silnym obciążeniu wiatrem, możliwe zasilanie 24 V lub 230 V, dostępne zestawy montażowe dla różnego rodzaju klap. Typ Napęd pojedyńczy Nr art. Waga [kg] Napięcie amionowe SDS 2-DU-24 V ,00 24 VDC SDS 2-DU-230 V , VAC Typ Zestaw napędów Nr art. Waga [kg] Napięcie amionowe SDS 2-DU-24 V Set ,00 24 VDC SDS 2-DU-230 V Set , VAC Konieczne 2 zestawy montażowe System otwierania klap Elementy składowe systemu: 181

79 Zestawy montażowe: Eberspacher Typ Nr art. Szer. nominalna [cm] SDS-BS SDS-BS SDS-BS SDS-BS SDS-BS Certyfikacja dla systemów oddymiających System otwierania klap Heller Typ Nr art. Szer. nominalna [cm] SDS-BS SDS-BS SDS-BS Certyfikacja dla systemów oddymiających Lamilux K element do ustawienia skośnego Typ Nr art. Szer. nominalna [cm] SDS-BS SDS-BS SDS-BS Certyfikacja dla systemów oddymiających Lamilux SK wieniec do ustawienia pionowego Typ Nr art. Szer. nominalna [cm] SDS-BS SDS-BS SDS-BS SDS-BS Certyfikacja dla systemów oddymiających 182

80 Zamawianie: 1. Wybór jednostki napędowej: zasilanie 24 V lub 230 V; napęd pojedynczy lub zestaw. 2. Wybór zestawu montażowego: producent i ewentualnie typ świetlika; szerokość nominalna świetlika. UWAGA: Do danego typu świetlika można użyć jednego lub wielu systemów napędowych. To, czy dany napęd lub zestaw napędowy nadaje się do zastosowania zależy od wymagań, takich jak obciążenie wiatrem lub śniegiem, waga skrzydła. System otwierania klap Przykłady zastosowania: 183
