1 Technika nagłaśniania Pomiar parametrów akustycznych Sanner Tomasz Hoffmann Piotr

2 Plan prezentacji Pomiar czasu pogłosu Pomiar rozkładu natężenia dźwięku Pomiar absorpcji Pomiar izolacyjności Czas Pogłosu

3 Podział parametrów oceny akustycznej wnętrz Parametry oceny akustycznej wnętrz Parametry obiektywne Parametry subiektywne

4 Poziom natężenia dźwięku L 10log I I 0 I 0 - natężenie badanej fali dźwiękowej - natężenie progu słyszalności człowieka(wartość odniesienia) : I W / m

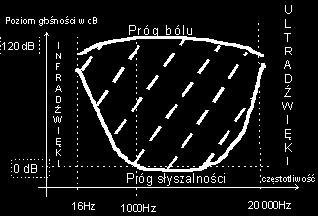

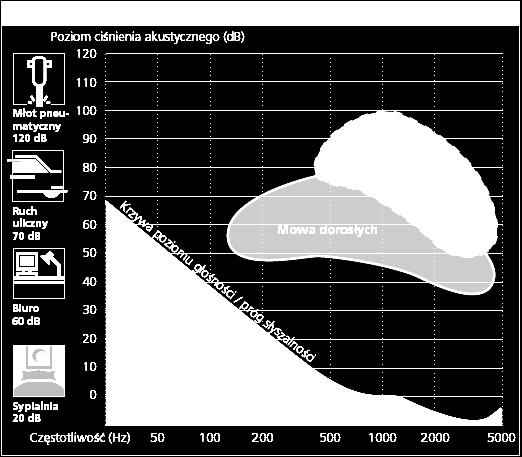

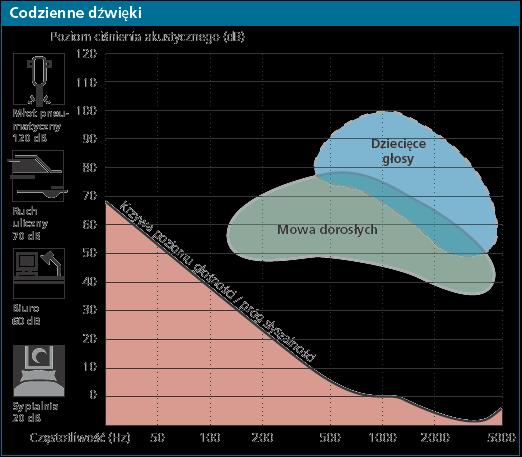

5 Poziom ciśnienia akustycznego

6 Krzywe korekcyjne Dla różnych wartości poziomu dźwięku używa się następujących krzywych korekcyjnych: 0-55 db krzywa korekcyjna A, db krzywa korekcyjna B, powyżej 85 db krzywa korekcyjna C. Krzywą korekcyjną D stosuje się w pomiarach dźwięków impulsowych.

7 Krzywe korekcyjne

8 Czas pogłosu - Sabine Czas mierzony od momentu wyłączenia źródła dźwięku w pomieszczeniu, po którym poziom natężenia tego sygnału maleje o 60 db w stosunku do poziomu wyjściowego. Stosowane dla dużych pomieszczeń o wyrównanej i równomiernej chłonności akustycznej V T60[ s] 0, 163 A 3 V objętość wnętrza[ m ] A chłonność akustyczna wnętrza

9 Chłonność akustyczna A m 2 = S i α i S i powierzchnia i tej płaszczyzny ograniczającej wnętrze α i współczynnik pochłaniania i tej płaszczyzny i Średni współczynnik pochłaniania α śr = 1 S i S i α i S i powierzchnia i tej płaszczyzny ograniczającej wnętrze α i współczynnik pochłaniania i tej płaszczyzny S całkowita powierzchnia wnętrza

10 Krzywa zaniku poziomu natężenia dźwięku

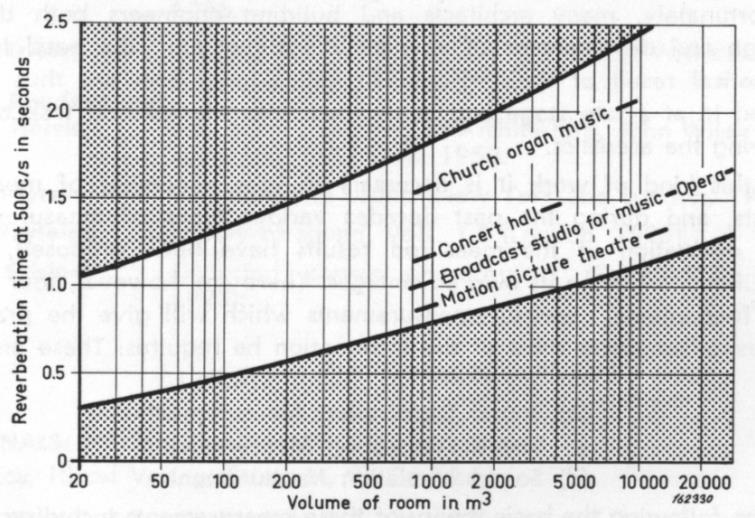

11 Optymalny poziom czasu pogłosu dla pomieszczeń o określonej objętości

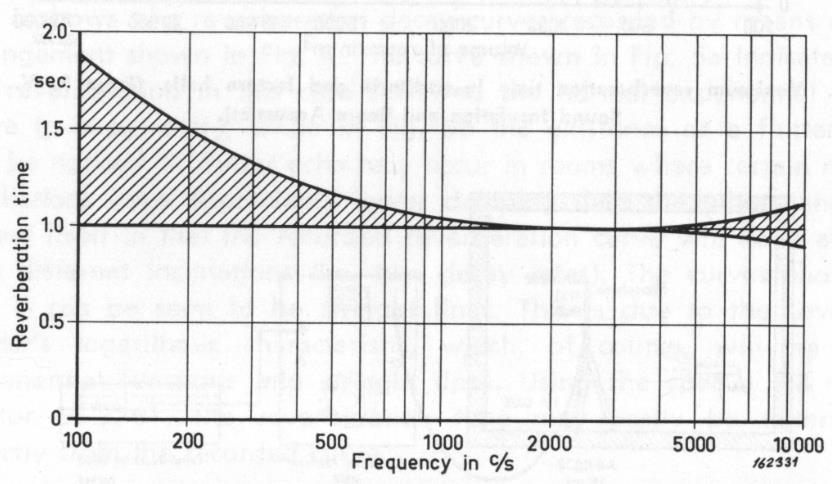

12 Rozkład czasu pogłosu dla częstotliwości

13 Czynniki wpływające na czas pogłosu Kształt i wielkość pomieszczenia Wilgotność i temperatura Położenie źródła dźwięku Rodzaj i rozłożenie materiałów konstrukcyjnych Częstotliwość sygnału

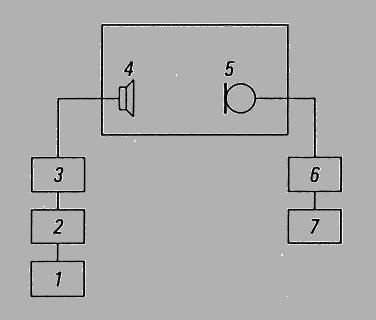

14 Pomiar czasu pogłosu Część nadawcza Część odbiorcza

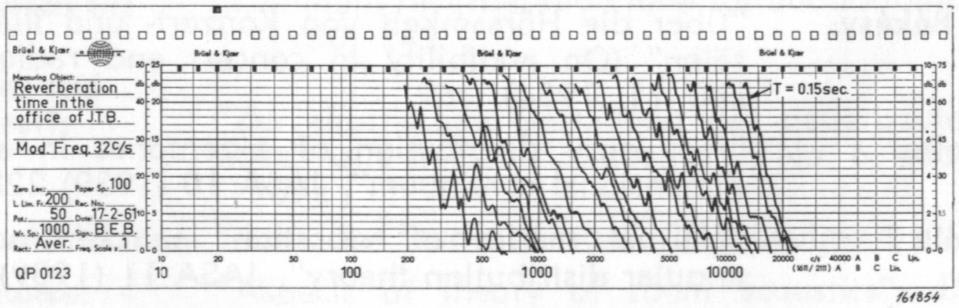

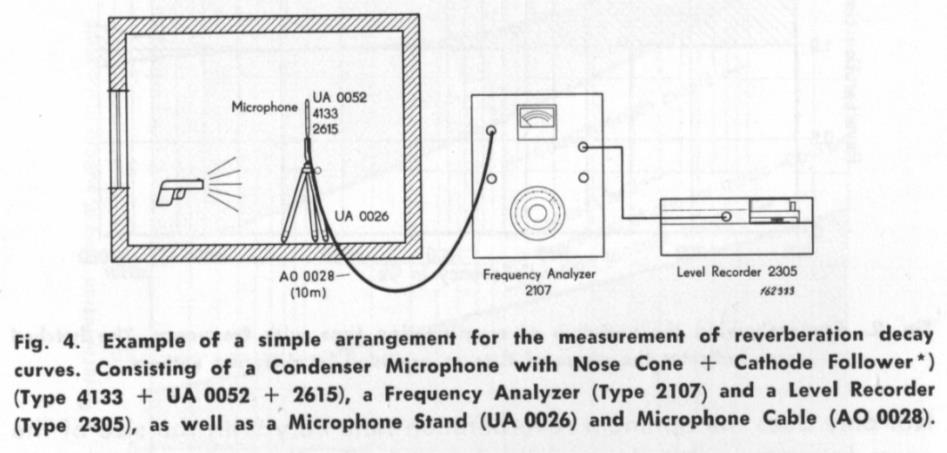

15 Pomiar czasu pogłosu

16 Pomiar czasu pogłosu

17 Pomiar czasu pogłosu

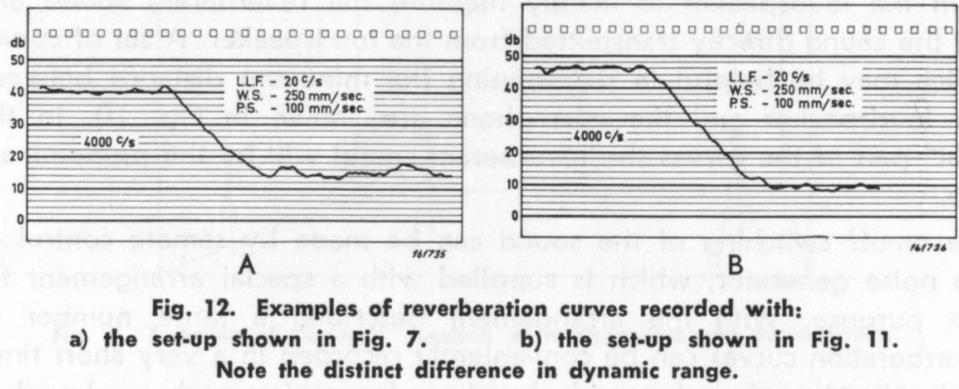

18 Pomiar czasu pogłosu

19 Pomiar czasu pogłosu

20 Pomiar czasu pogłosu

21 Pomiar czasu pogłosu

22 Pomiar czasu pogłosu

23

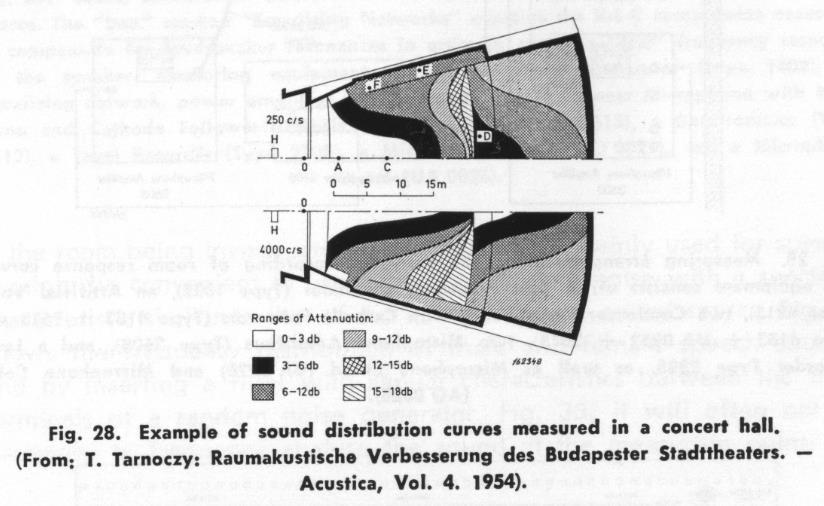

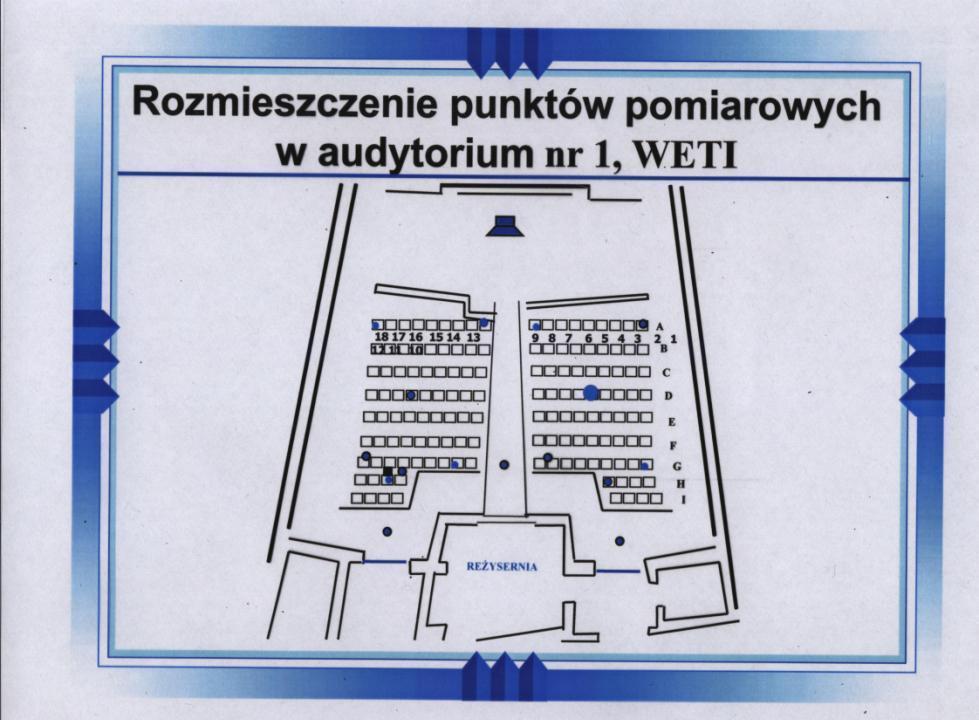

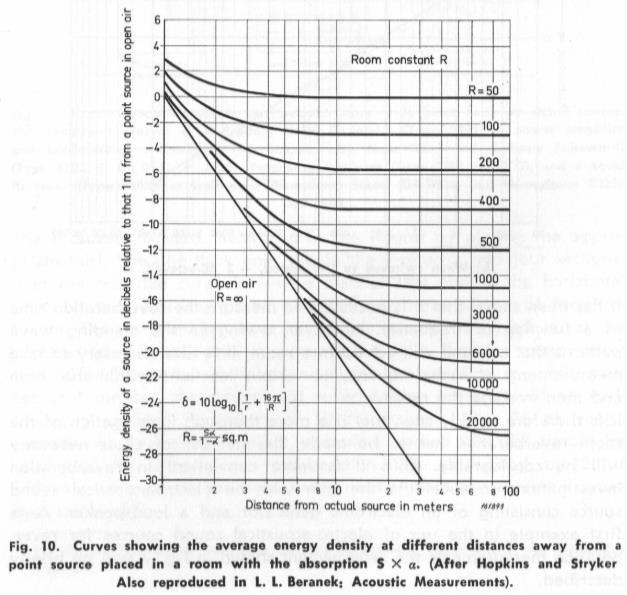

24 Pomiar rozkładu natężenia dźwięku

25 Pomiar rozkładu natężenia dźwięku

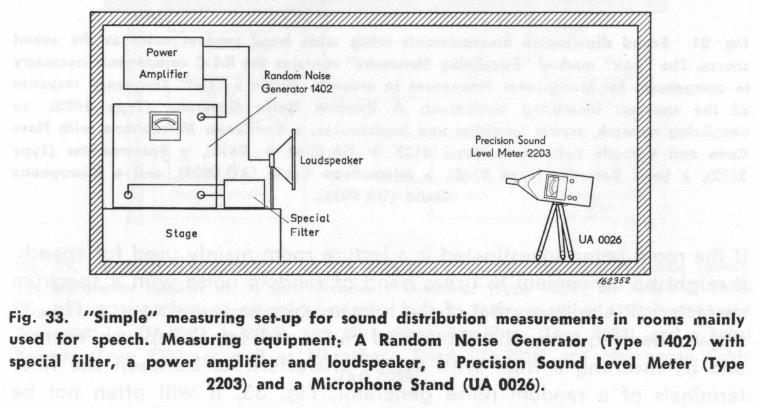

26 Pomiar rozkładu natężenia dźwięku

27 Pomiar rozkładu natężenia dźwięku

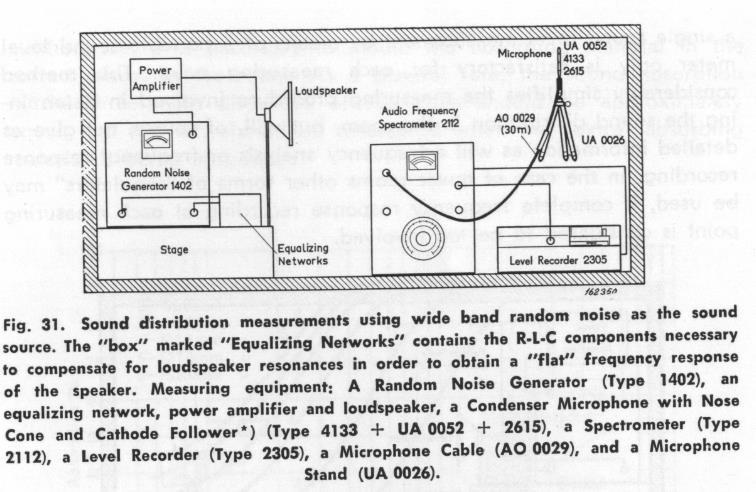

28 Pomiar rozkładu natężenia dźwięku

29 Rozpraszanie energii dźwiękowej

30 Współczynnik pochłaniania dźwięku Współczynnik pochłaniania parametr służący do opisu właściwości dźwiękochłonnych ciał fizycznych. Jest miarą skuteczności materiału w pochłanianiu dźwięku. Współczynnik pochłaniania jest określony wzorem: α = E poch E pad, gdzie: E poch, E pad energia fali odpowiednio pochłoniętej i padającej w jednostce czasu. Ilość energii, która zostanie pochłonięta zależy od właściwości dźwiękochłonnych ciała, na który pada fala (m. in. od struktury wierzchniej warstwy, faktury i grubości) oraz od częstotliwości padającego dźwięku.

31 Metody pomiaru współczynnika pochłaniania dźwięku Wyróżniamy dwie podstawowe metody wyznaczania wartości współczynnika pochłaniania dźwięku: Pomiar w warunkach pola pogłosowego Pomiar w rurze Kundta

32 Pomiar w warunkach pola pogłosowego α sample = 0,16 V S sample 1 T 60,sample 1 T 60,empty + α empty, gdzie T 60,empty - początkowy czas pogłosu T 60,sample - czas pogłosu z badanym materiałem V objętość pomieszczenia [m 3 ] S sample - powierzchnia badanego materiału [m 2 ]

33 Pomiar w warunkach pola pogłosowego

34 Pomiar w rurze Kundta

35 Pomiar w rurze Kundta α = 1 pmax p min 1 pmax p min +1 =1-β, gdzie: p max p min - stosunek amplitud największego ciśnienia akustycznego do najmniejszego β wsp. odbicia od pow. materiału

36 Pomiar w rurze Kundta

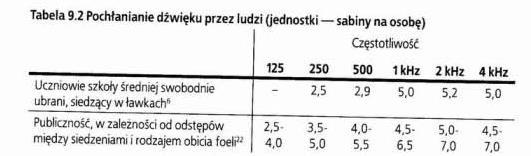

37 Rodzaje materiałów dźwiękochłonnych

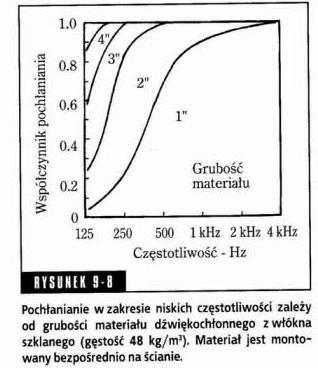

38 Wpływ grubości materiału na jego właściwości pochłaniające

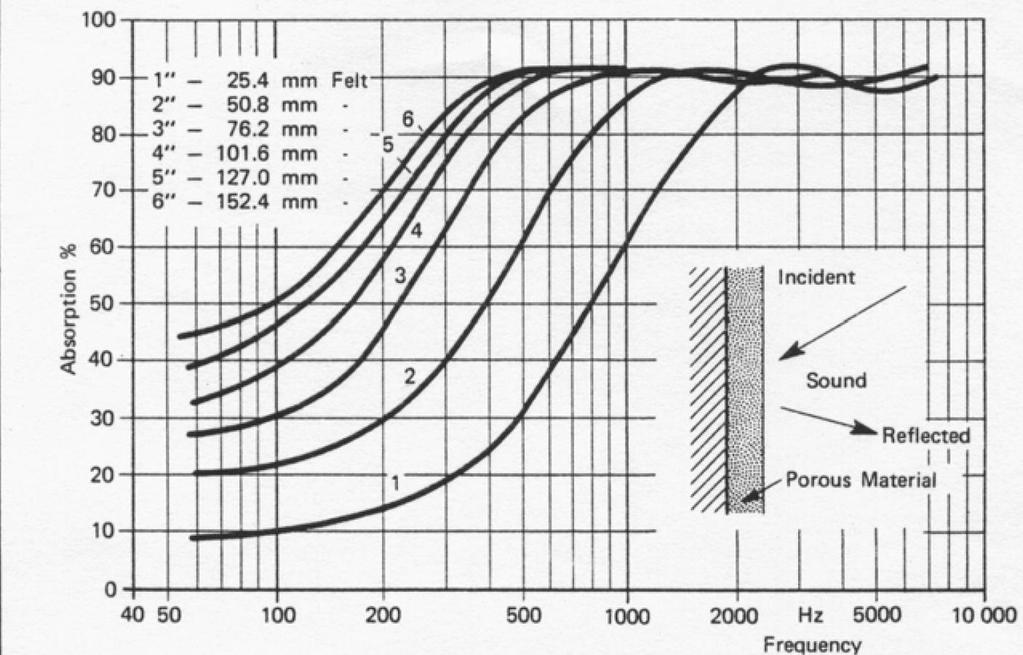

39 Wpływ grubości materiału dźwiękochłonnego

40 Pochłanianie dźwięku Pochłanianie dźwięku w powietrzu:

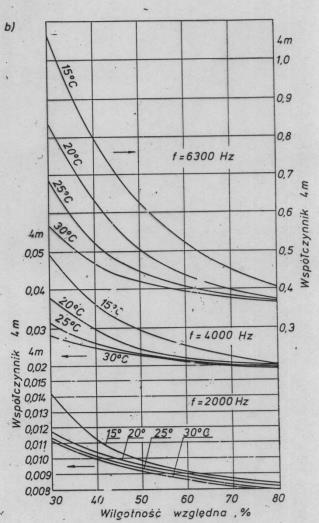

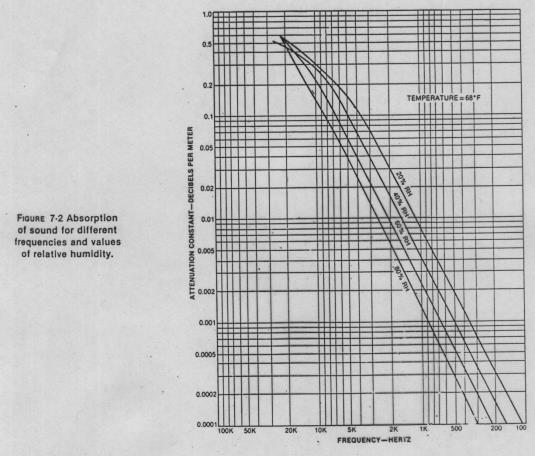

41 Wpływ temperatury i wilgotności powietrza

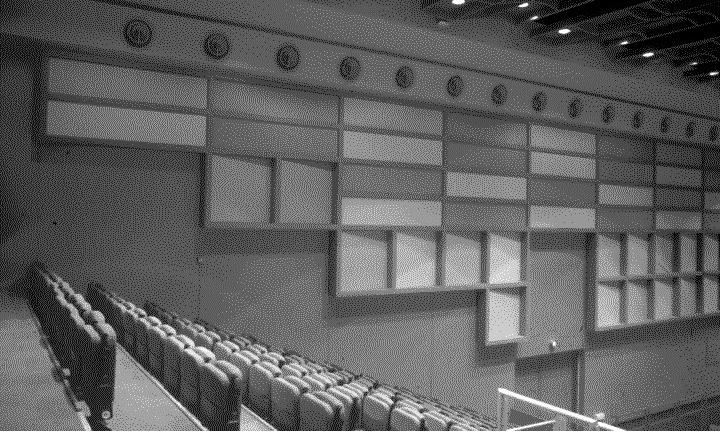

42 Przykłady Fig Example of membrane absorbers attached to the concrete side wall in the multi purpose hall (Kolding Teater). Besides controlling low frequency reverberation, the panels also provide some diffusion of the sound.

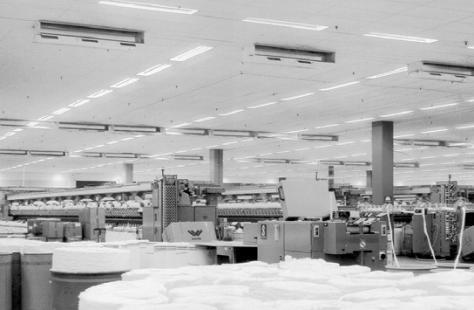

43 Przykłady Fig Examples of acoustic treatment mounted in ceiling in industrial halls. Left: suspended ceiling of mineral wool tiles with integrated light fixtures. Right: Vertical Mineral wool baffles.

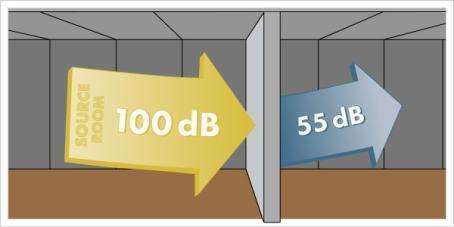

44 Pomiar izolacyjności p i + p r = p 1 + p 4

45 Pomiar izolacyjności Współczynnik transmisji dźwięku (ang. sound transmission coefficient): τ = P 2 P 1, gdzie: P 1 - moc emitowanego dźwięku P 2 moc dźwięku odbieranego Straty transmisyjne (ang. transmission loss): T. L. = 10log P 1 P 2 = 10logτ

46 Pomiar izolacyjności T. L. = L 1 L log S A, gdzie: L 1, L 2 poziom ciśnienia dźwięku odpowiednio w pomieszczeniu nadawczym i odbiorczym [db] S pole powierzchni badanej [m 2 ] A absorbcja materiału

47 Pomiar izolacyjności T. L. = L 1 L log T 0,5, gdzie: L 1, L 2 poziom ciśnienia dźwięku odpowiednio w pomieszczeniu nadawczym i odbiorczym [db] T czas pogłosu w pomieszczeniu odbiorczym

48 Pomiar izolacyjności

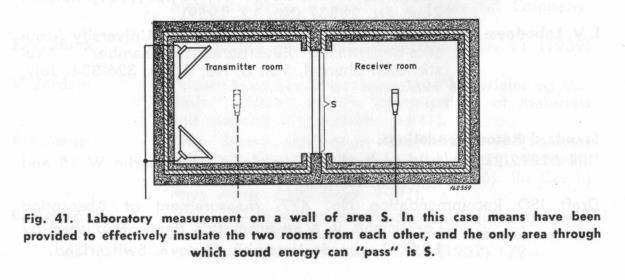

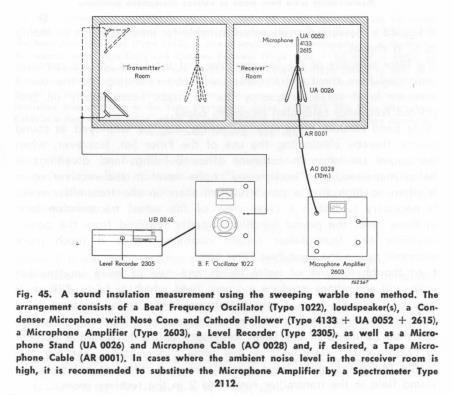

49 Pomiar izolacyjności

50 Pomiar izolacyjności
