1 Charakterystyka hydrologiczna cd. Hydrogram przepływu
2 Hydrogram przepływu obrazuje zmienność odpływu ze zlewni Przepływy wzrastają gwałtownie wraz z pojawiającym się spływem powierzchniowym, który pojawia się w efekcie opadów.
3 DuŜe spływy powierzchniowe powodują wezbrania, których przebieg zaleŝy m.in. od kształtu zlewni.
4 Na kształt fali wezbraniowej wpływa retencja jeziorna
5 Silne zróŝnicowanie kształtu hydrogramów dla rzek nizinnych i górskich
6 Rzeki nizinne mniejsze amplitudy i częstotliwości wahań. Najczęściej 1 lub 2 wezbrania w ciągu roku.
7 Podobne zróŝnicowanie wykazują hydrogramy stanów wody - H=f(t) Dla rzek pojeziernych obserwuje się istotny wpływ retencji jeziornej fale spłaszczone i rozciągnięte
8 Inne czynniki wpływające na kształt fali wezbraniowej to: intensywność opadu pokrycie roślinnością przepuszczalność gruntu
9 Kształt hydrogramu to wynikowa z róŝnych form odpływu. Głównie powierzchniowego i podziemnego. WyróŜnia się takŝe spływ podpowierzchniowy (śródpokrywowy) istotny w górach, gdzie występują pokrywy zwietrzelinowe.
10 Po opadzie pojawia się spływ powierzchniowy (zakreskowany fragment na hydrogramie) spływ powierzchniowy odpływ podziemny W zaleŝności od lokalizacji zlewni udział odpływu podziemnego w przepływie jest róŝny
11 Schematy rozdziału hydrogramu rzeki. Rozdział umoŝliwia wydzielenie odpływu podziemnego i określenie jego wielkości. Są to metody graficzne
12 Schemat IV stosowany przez IMGW wymaga dodatkowych danych: wielkość opadów, temperatura, wahania stanów wód gruntowych w studniach przy rzece.
13 Zmiany kształtu hydrogramów zmiany proporcji między formami odpływu
14
15
16
17
18

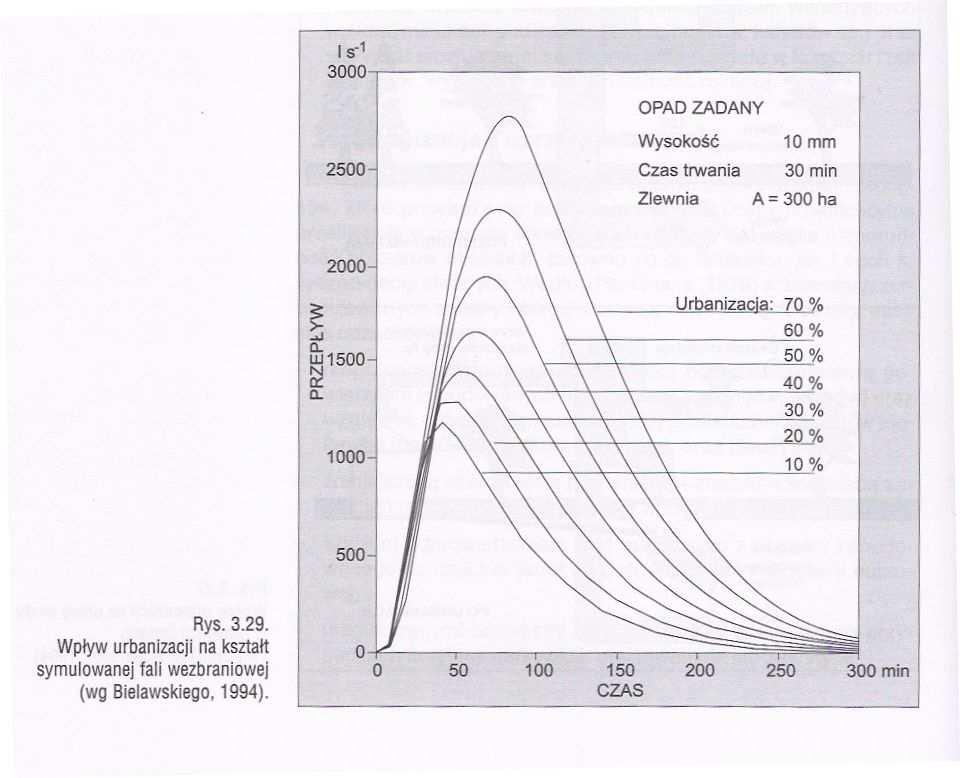

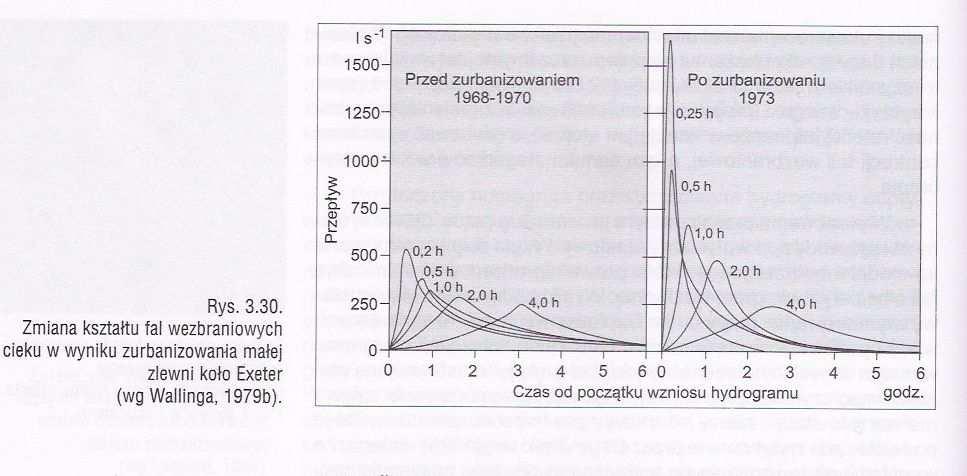

19 rys.1a rys.1b Zmiana kształtu hydrogramu (rys.2) wskutek zmiany charakteru zagospodarowania terenu rys. 1B Zwiększenie spływu powierzchniowego w efekcie urbanizacji skutkuje większym zagroŝeniem powodziami rys.2

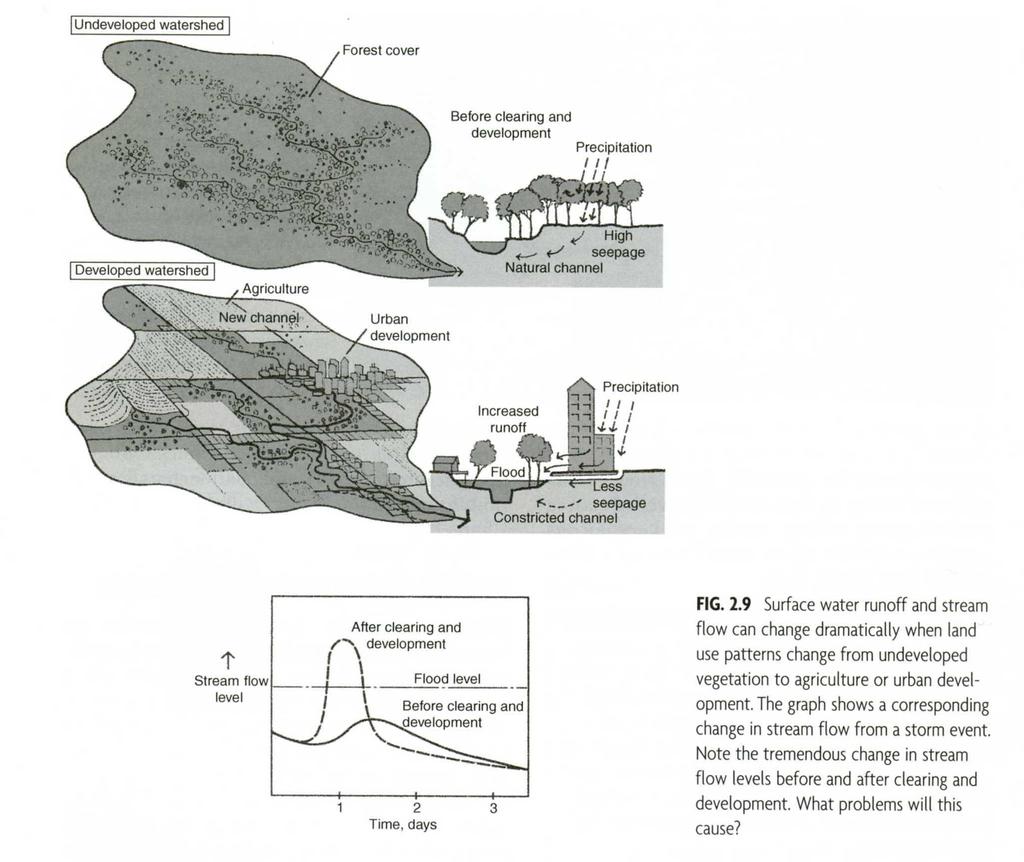

20 Efektem zabudowywania terenów zalewowych jest zmiana kształtu hydrogramu przepływu. Na hydrogramie powyŝej widać jak w efekcie takiego samego opadu zmienił się kształt fali wezbraniowej przed urbanizacją fala była niŝsza i i rozciągnięta w czasie (ciągła linia fioletowa), a skutkiem zabudowy terenów zalewowych jest fala wyŝsza o krótkim czasie koncentracji Po zabudowaniu terenów zalewowych WWQ 25-letnie (p=4%) jest zdecydowanie większe zalaniu ulegają większe obszay

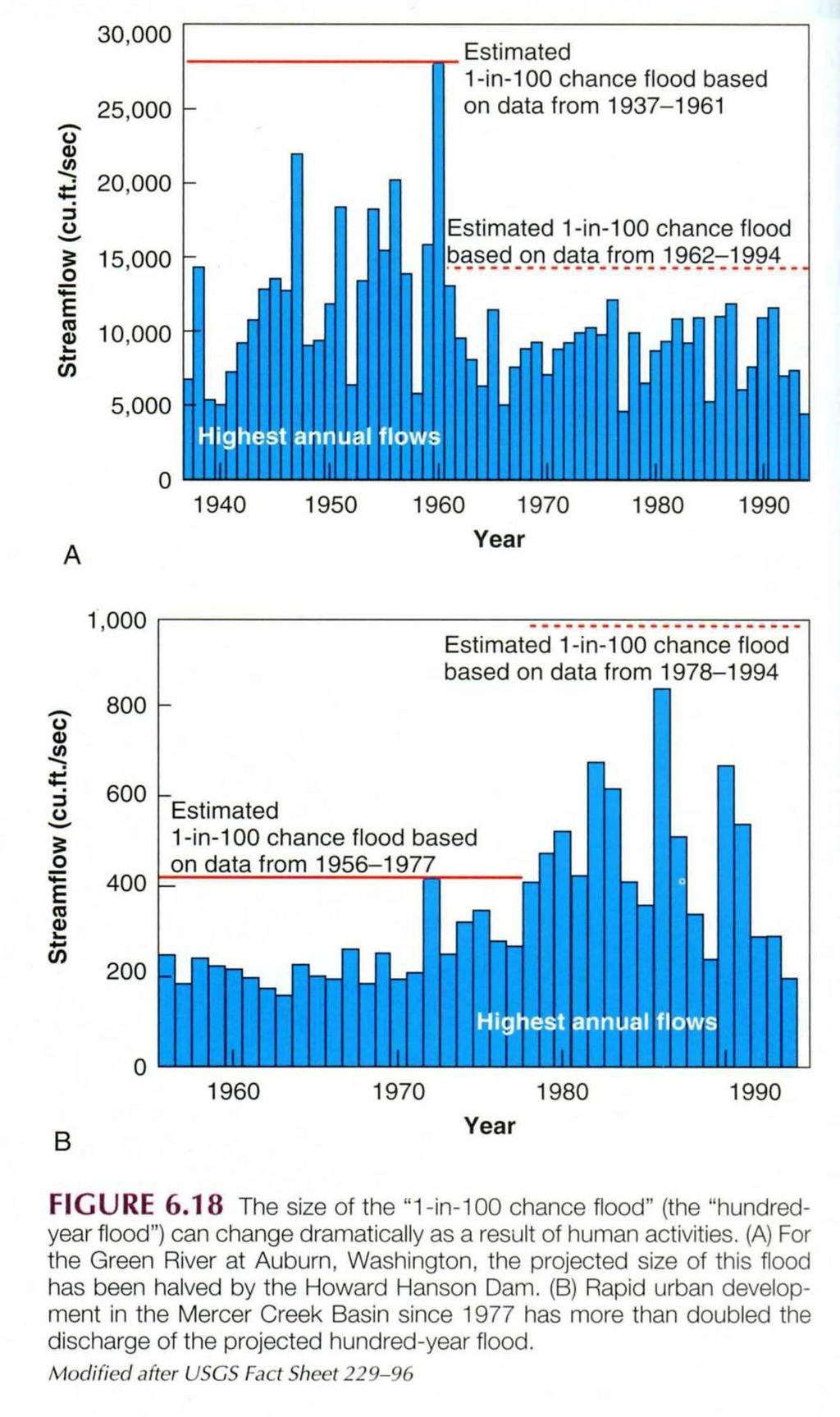

21 Wpływ działalności człowieka na wielkość fal powodziowych rys. A WWQ stuletnia (p = 1%) w silnie zurbanizowanej zlewni została pomniejszona o połowę w efekcie wybudowania zbiornika retencyjnego. rys. B WWQ stuletnia w innej zlewni wzrosła ponad dwukrotnie w efekcie silnego zurbanizowania
22 Wezbrania i niŝówki
23 Umowność pojęć: wezbranie i niŝówka Wezbranie to okres, w którym rzeka jest zasilana spływem powierzchniowym? skoro kaŝdy naturalny wzrost przepływu jest wywołany wzrostem zasilania, głównie spływem powierzchniowym. Początek wezbrania moment wzrostu przepływu (t Qmin, i )? Koniec wezbrania kolejne minimum przepływu (t Qmin,i+1 )? NiŜówka okres zasilania wyłącznie wodami podziemnymi? skoro kaŝdy wzrost poniŝej minimum jest wywołany wzrostem zasilania. Czy niŝówka to tylko moment t Qmin?
24 Wezbranie to okres, w którym przepływy są większe bądź równe umownie przyjętemu przepływowi granicznemu wezbrania Q gw. NiŜówka okres, w którym przepływy są mniejsze bądź równe umownie przyjętemu przepływowi granicznymi Q gn.
25 Wśród wezbrań rozróŝnia się przybór i powódź. Przybór nieznaczne podniesienie stanów wody powyŝej stanu brzegowego. Powódź woda występuje z koryta cieku na teren doliny.
26 Typy genetyczne wezbrań w Polsce: -wezbrania opadowo-nawalne, spowodowane letnimi ulewami głównie w górach. -wezbrania opadowo-rozlewne, spowodowane opadami ciągłymi. -wezbrania roztopowe, wywołane gwałtownym topnieniem śniegu. -wezbrania zatorowo-lodowe towarzyszom roztopom -wezbrania zatorowo-śryŝowe przy zatkaniu przekroju przez śryŝ i lód denny -wezbrania sztormowe
27
28
29 Przy wezbraniach, wywołanych piętrzeniem wody spowodowanych zatorem, podwyŝszone stany wody nie wynikają ze wzrostu przepływu. Takie wezbrania mają lokalny charakter.
30 Czas przyboru i czas opadania fali wezbraniowej
31 Czas charakterystyczny wezbrania moŝe być przyrównywany do czasu koncentracji
32 Parametry wezbrania Przepływy graniczne wezbrania NWQ ZWQ SWQ wg kryterium gospodarczego Q dozw bez szkód powodziowych Q max,ŝ maksymalny przepływ Ŝeglowny Q max przepływ maksymalny (kulminacyjny) t w czas trwania wezbrania Q śrw - przepływ średni wezbrania V w objętość wezbrania
33 Podstawą fali moŝe być teŝ Q dla: SWWr- wezbranie wielkie, zalanie równiny zalewowej NWW wezbranie zwykłe, podtopienie równiny ½ (NWW+WSW) dolna granica strefy stanów wysokich
34 RóŜne sposoby określania parametrów wezbrań
35 Fale wezbraniowe złoŝone
36 Przykładowe wyznaczenie wezbrań dla Q gw =NWQ V-X
37 Parametry niŝówki Przepływy graniczne niŝówki WNQ ZNQ SNQ wg kryterium gospodarczego Q n +Q z przepływ nienaruszalny + zapotrzebowanie na wodę Q min,ŝ minimalny przepływ Ŝeglowny Q min przepływ minimalny (najniŝszy) t n czas trwania niŝówki Q śrn - przepływ średni niŝówki odnosi się do natęŝenia przepływu a nie niedoboru V w objętość (niedobór) niŝówki
38 NiŜówkę moŝe być teŝ Q dla: SNW r niŝówka głęboka ½ (NNW+WNW) dolna granica strefy stanów niskich niŝówka płytka

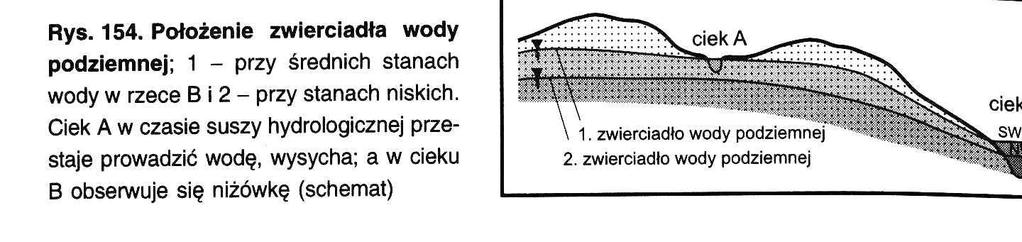

39 Czas trwania niŝówki t n minimum 10 dni NiŜówka moŝe być jedynie przerwana i kontynuować się gdy przepływ ponownie spadnie poniŝej Q gn (na rys. = SNQ). SSQ decyduje czy niŝówka się skończyła czy przerwała.
40 RóŜne sposoby określania charakterystyk ilościowych niŝówek Czasy trwania t i przepływów Q i Przepływy Q i dla zadanych czasów występowania Przepływy określające niedobory dla czasów ich występowania
41 Fazy niŝówki: Susza atmosferyczna niedostatek opadów Susza glebowa spadek wilgoci glebowej Susza hydrologiczna obniŝenie poziomu wód podziemnych
