1 DAŃSKI E sp. z o.o. MELI ORACJE

2 OCHRONA PRZECIWPOWODZIOWA MIASTA GDAŃSKA Andrzej Chudziak

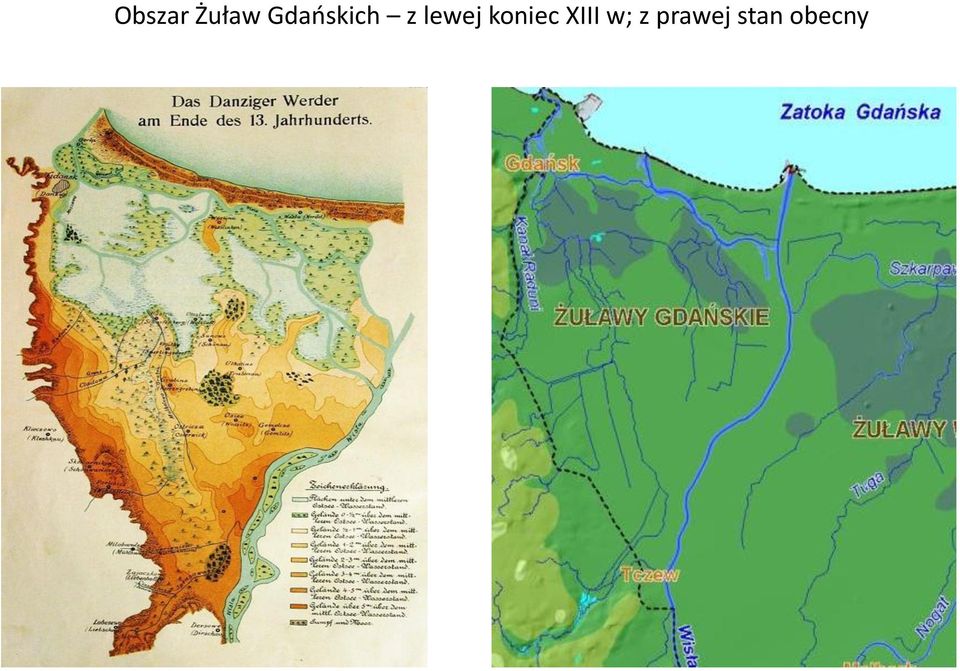

3 Obszar Żuław Gdańskich z lewej koniec XIII w; z prawej stan obecny

4 Powodzie o katastrofalnych skutkach dla Gdańska : kwiecień 1829r. największa zarejestrowana powódź, w nocy 9 kwietnia orkan z północnego wschodu wstrzymał napływające wody Wisły i spiętrzył je do 2,5 4 m. Wody zalały nie tylko Żuławy Gdańskie, ale miasto Gdańsk, a w szczególności Dolne Miasto oraz dużą część Śródmieścia nad rzeką Motławą. Spiętrzenie wody w centrum miasta osiągnęło poziom 3,36 m n.p.m., a na obszarach depresyjnych było jeszcze większe do 4,20 m n.p.m. 31 stycznia/ 1 luty 1840r. zator lodowy od Gdańska do Wiślinki spowodował utworzenie się przełomu Wisły pod Górkami nowe ujście Wisły Wisła Śmiała, nastąpiło skrócenie biegu Wisły o ok. 10 km. 25 marca 1888r. ostra zima skuła wody lodem, północny wiatr nawiał do Zatoki Gdańskiej krę lodową, która zabarykadowała ujście Wisły. Ocieplenie i odwilż na południu kraju i panujące na północy kraju mrozy dochodzące do 20 stopni, spowodowały powstanie zatoru lodowego. Przerwany został lewy wał przeciwpowodziowy w Sobieszewie w następstwie tego zalane zostały Żuławy Gdańskie, Dolne Miasto i Śródmieście Kilkukrotnie wały przeciwpowodziowe zostały przerwane przez wojska prowadzące tu działania wojenne. I tak 27 lutego 1657 roku Szwedzi w czasie potopu zalali część Żuław uszkadzając wały Wisły. W roku 1813 tego samego dokonali Francuzi, a w 1945 wycofujący się Niemcy wysadzając wały wiślane zalali praktycznie całe Żuławy.

Wody zalały nie tylko Żuławy Gdańskie, ale miasto Gdańsk, a w szczególności Dolne Miasto oraz dużą część Śródmieścia nad rzeką Motławą. Spiętrzenie wody w centrum miasta osiągnęło poziom 3,36 m n.p.m., a na obszarach depresyjnych było jeszcze większe do 4,20 m n.

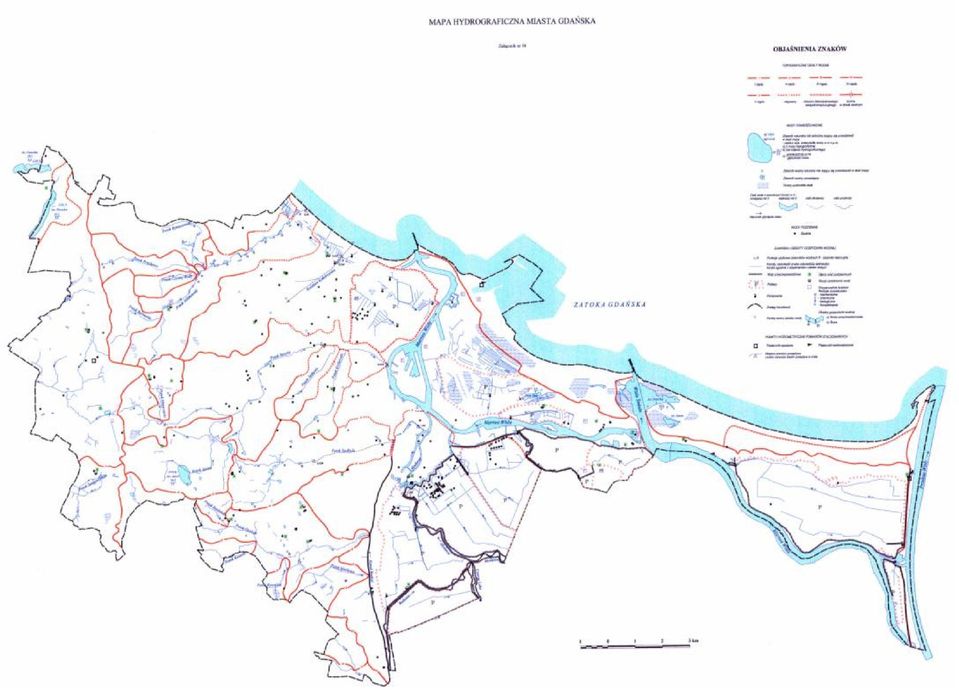

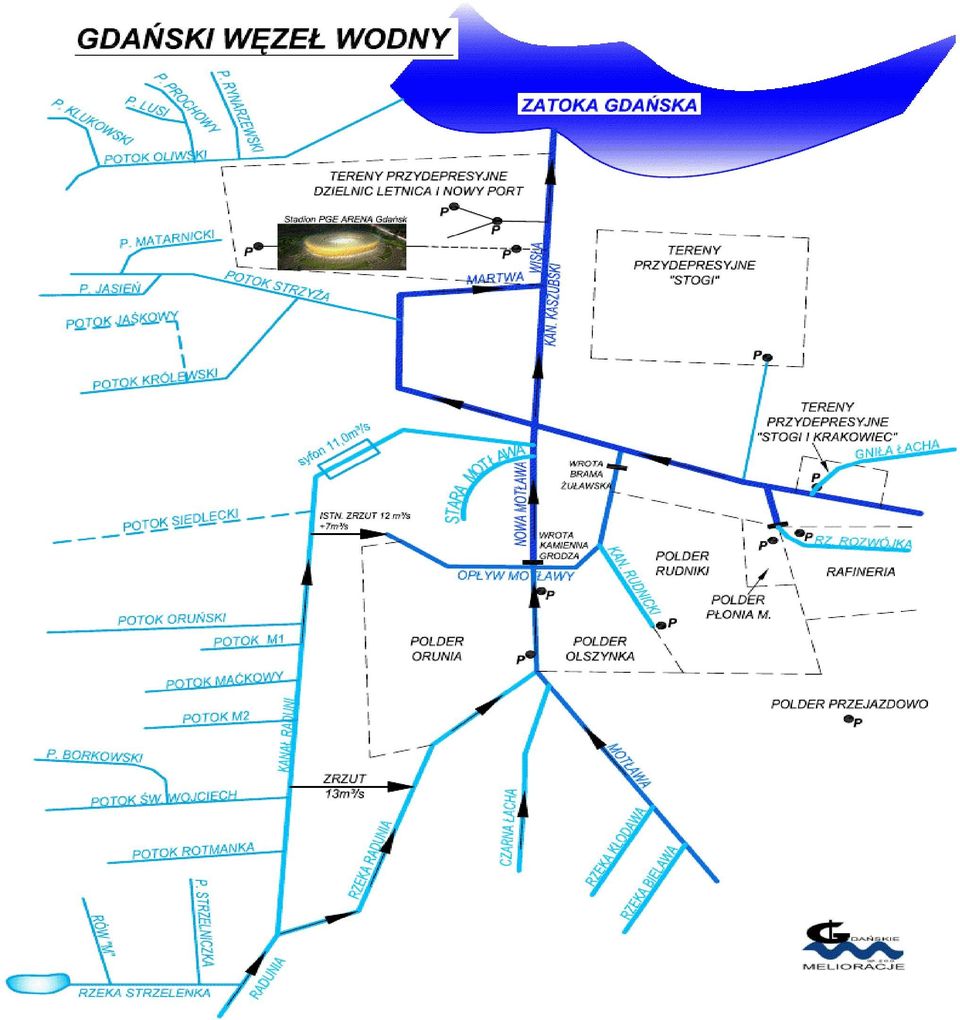

7 DAŃSKIE sp. z o.o. MELIORACJE UKŁAD HYDROGRAFICZNY M. GDAŃSKA

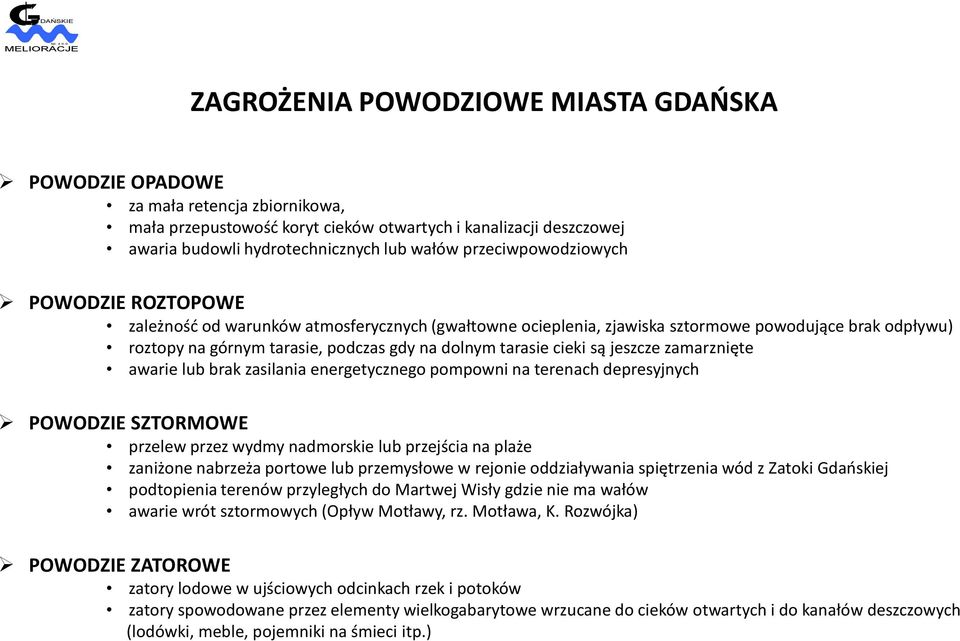

9 DAŃSKIE sp. z o.o. MELIORACJE ZAGROŻENIA POWODZIOWE MIASTA GDAŃSKA POWODZIE OPADOWE za mała retencja zbiornikowa, mała przepustowość koryt cieków otwartych i kanalizacji deszczowej awaria budowli hydrotechnicznych lub wałów przeciwpowodziowych POWODZIE ROZTOPOWE zależność od warunków atmosferycznych (gwałtowne ocieplenia, zjawiska sztormowe powodujące brak odpływu) roztopy na górnym tarasie, podczas gdy na dolnym tarasie cieki są jeszcze zamarznięte awarie lub brak zasilania energetycznego pompowni na terenach depresyjnych POWODZIE SZTORMOWE przelew przez wydmy nadmorskie lub przejścia na plaże zaniżone nabrzeża portowe lub przemysłowe w rejonie oddziaływania spiętrzenia wód z Zatoki Gdańskiej podtopienia terenów przyległych do Martwej Wisły gdzie nie ma wałów awarie wrót sztormowych (Opływ Motławy, rz. Motława, K. Rozwójka) POWODZIE ZATOROWE zatory lodowe w ujściowych odcinkach rzek i potoków zatory spowodowane przez elementy wielkogabarytowe wrzucane do cieków otwartych i do kanałów deszczowych (lodówki, meble, pojemniki na śmieci itp.)

lub wałów przeciwpowodziowych POWODZIE ROZTOPOWE zależność od warunków atmosferycznych (gwałtowne ocieplenia, zjawiska sztormowe powodujące brak odpływu) roztopy na górnym tarasie, podczas gdy na

10 Elementy odwodnienia Miasta Gdańska Odbiorniki (rzeki, potoki, ) Systemy otwarte (rowy, kanały) Systemy kryte (kanalizacja deszczowa, drenaże) Urządzenia podczyszczające (separatory, osadniki, ) Urządzenia retencyjne (zbiorniki, retencja kanałowa) Budowle na sieci odwodnieniowej (przepompownie, piaskowniki, osadniki)

Urządzenia podczyszczające (separatory, osadniki, ) Urządzenia retencyjne

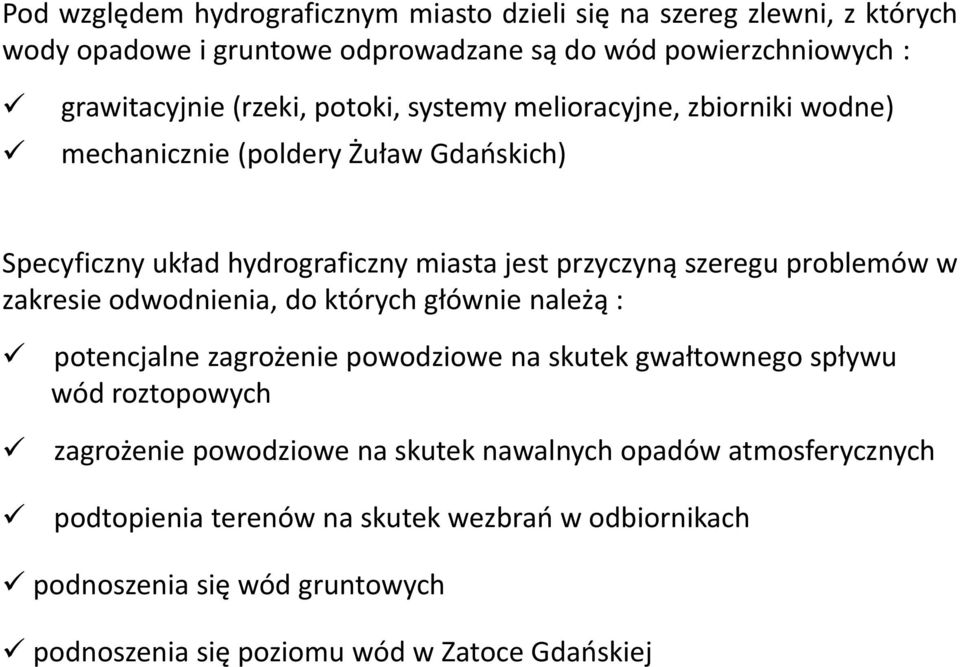

11 Pod względem hydrograficznym miasto dzieli się na szereg zlewni, z których wody opadowe i gruntowe odprowadzane są do wód powierzchniowych : grawitacyjnie (rzeki, potoki, systemy melioracyjne, zbiorniki wodne) mechanicznie (poldery Żuław Gdańskich) Specyficzny układ hydrograficzny miasta jest przyczyną szeregu problemów w zakresie odwodnienia, do których głównie należą : potencjalne zagrożenie powodziowe na skutek gwałtownego spływu wód roztopowych zagrożenie powodziowe na skutek nawalnych opadów atmosferycznych podtopienia terenów na skutek wezbrań w odbiornikach podnoszenia się wód gruntowych podnoszenia się poziomu wód w Zatoce Gdańskiej

problemów w zakresie odwodnienia, do których głównie należą : potencjalne zagrożenie powodziowe na skutek gwałtownego spływu wód roztopowych zagrożenie

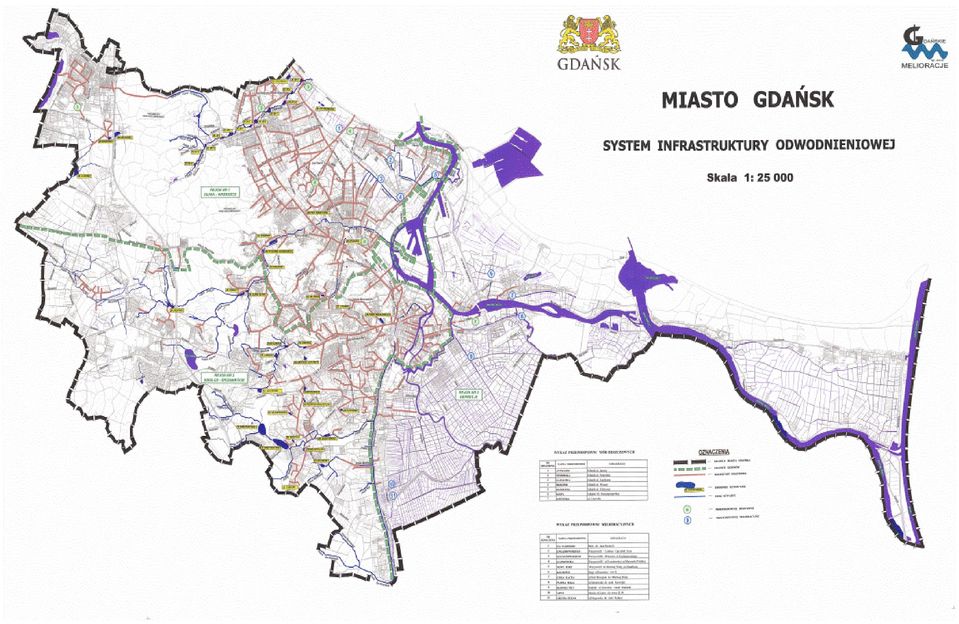

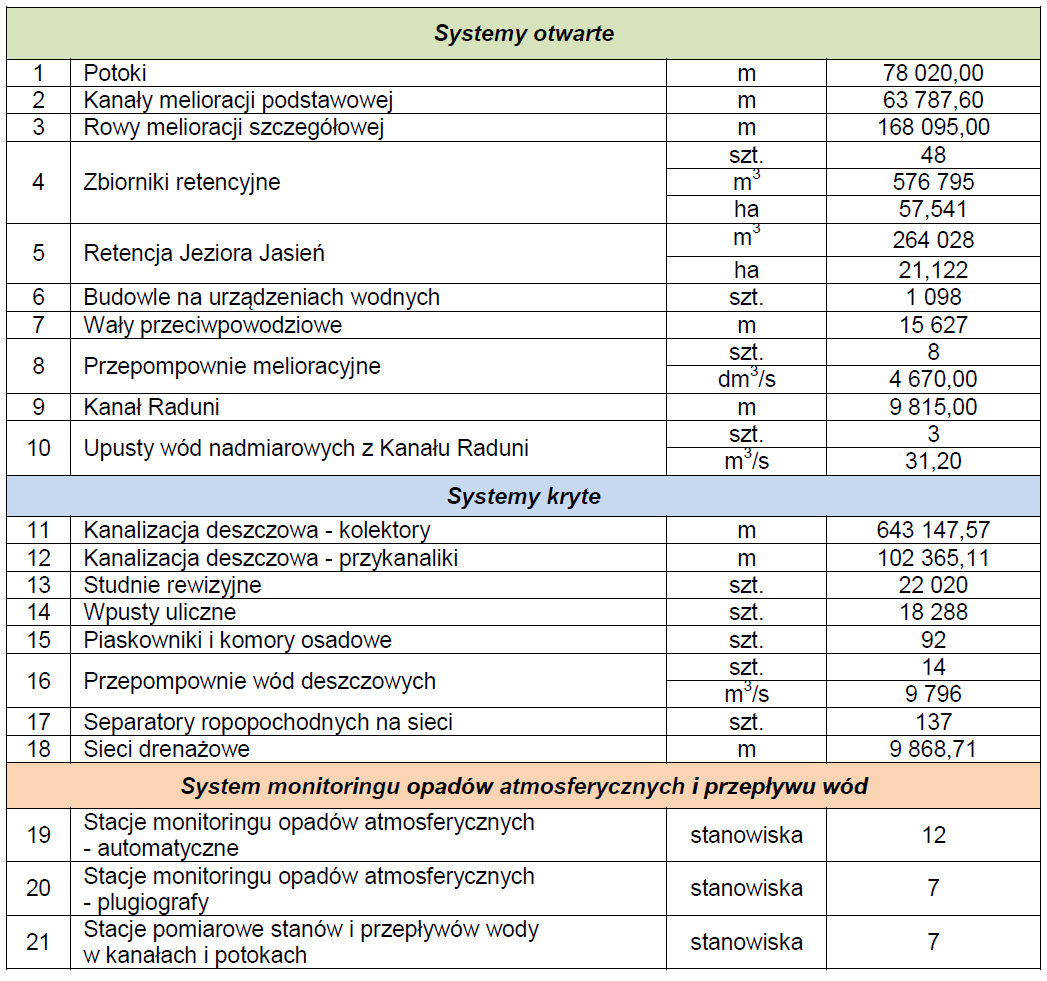

13 Infrastruktura przeciwpowodziowa Gdańska stan na

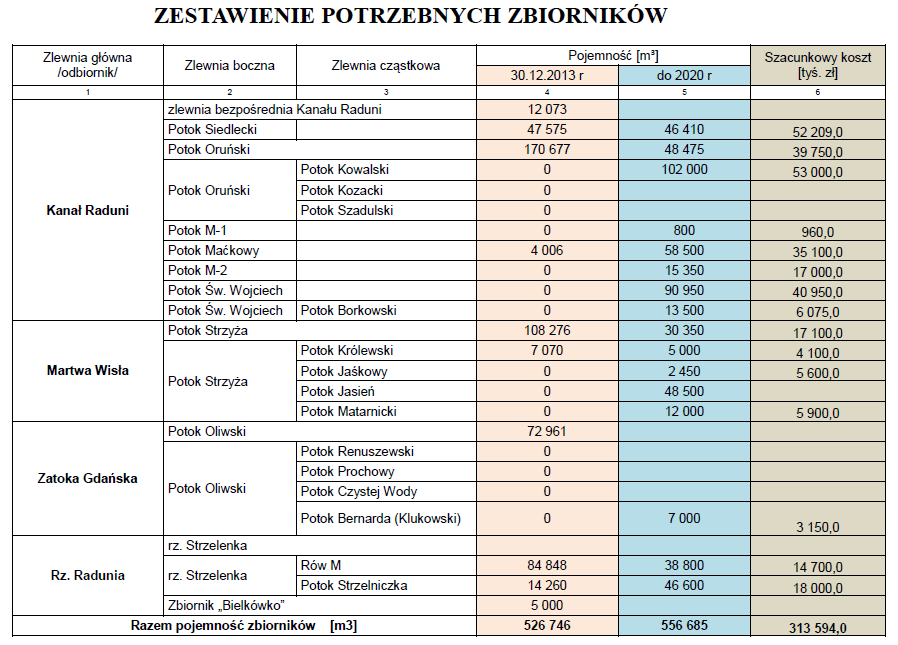

Istniejące i potrzebne zbiorniki w poszczególnych zlewniach 374 985 234 331 108 276 98 300 72 961 104 108 85 400 20 29 7 7 13 1 7 000 5 3 szt. m³ szt.

21 Istniejące i potrzebne zbiorniki w poszczególnych zlewniach szt. m³ szt. m³ szt. m³ szt. m³ szt. m³ szt. m³ szt. m³ szt. m³ Istniejące Projektowane Istniejące Projektowane Istniejące Projektowane Istniejące Projektowane Zlewnia Kanału Raduni Zlewnia Martwej Wisły Zlewnia Zatoki Gdańskiej Zlewnia Rzeki Raduni

24 Przykładowe wyniki pomiarów

25 Przykład pomiaru opadu i stanu wody stacja Matarnia

28 MAPA ZLEWNI KANAŁU RADUNI Potok Rotmanka (km ) Potok Św. Wojciech (km ) Potok M2 (km 6+880) Potok Maćkowy (km 6+280) Potok M1 (km 5+650) Potok Oruński (km 4+900) Kolektor Małomiejska (km 4+150) Potok Siedlicki (km 1+490)

29 Potok Siedlecki Istniejąca i proponowana zabudowa zlewni

30 SZACUNKOWE NAKŁADY FINANSOWE NA ROZBUDOWĘ SYSTEMU PRZECIWPOWODZIOWEGO GDAŃSKA Urządzenia j.m. planowane do 2020 szacunkowy koszt [tys. zł] Cieki otwarte (podstawowe+potoki) mb Rowy szczegółowe mb Zbiorniki retencyjne szt. 46 m Przepompownie melioracyjne szt. 5 dm 3 /s Wały p/powodziowe mb 0 0 Sieć kanalizacji deszczowej z przykanalikami mb *) Separatory mb Przepompownie wód deszczowych *) w tym mb przebudowy istniejącej sieci szt. 3 dm 3 /s RAZEM :

31 Układ cieków w Gdańsku w 1809 r

32 Dziękuję za uwagę
