1 Przetwarzanie sygnału mowy Dr. Gražina Korvel Vilnius University Institute of Mathematics and Informatics Akademijos str. 4 Vilnius, Lithuania grazina.korvel@mii.vu.lt

2 Uniwersytet Wileński Państwowy uniwersytet w Wilnie, założony w 1579 przez króla Polski Stefana Batorego. Jest największą uczelnią w Litwie. Dziedziniec Macieja Kazimierza Sarbiewskiego Wielki Dziedziniec Uniwersytetu Wileńskiego i Kościół św. Jana Chrzciciela i św. Jana Ewangelisty

3 Plan wykładu Wytwarzanie sygnału mowy Techniki przetwarzania sygnału mowy Synteza mowy Rozpoznawanie mowy Rozpoznawanie mówcy

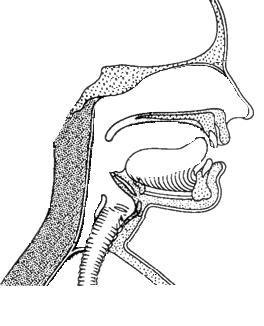

4 Wytwarzanie sygnału mowy APARAT ARTYKULACYJNY Składa się z narządów, które modyfikują strumień powietrza. Na styku jamy gardłowej, ustnej i nosowej powstają głoski ustne i nosowe. Położenie języka w jamie ustnej decyduje o wytwarzaniu głosek twardych i miękkich. W artykulacji biorą też udział wargi, zęby, dziąsła, podniebienie twarde. APARAT FONACYJNY Przy udziale krtani powstają głoski dźwięczne i bezdźwięczne, a położenie wiązadeł głosowych decyduje o ich dźwięczności jama nosowa podniebienie jama ustna jama gardłowa nagłośnia krtań przełyk tchawica APARAT ODDECHOWY Dostarczają energię, generującą falę dźwiękową

5 Międzynarodowy alfabet fonetyczny (angl. International Phonetic Alphabet) Samogłoski Jest to standardowy zapis fonetyczny dla wszystkich języków świata. Alfabet IPA przyjęty w 1886 roku przez Międzynarodowe Towarzystwo Fonetyczne. Najnowsza wersja alfabetu opublikowana w roku 2005 roku.

6 Międzynarodowy alfabet fonetyczny Dwuwargowe (Bilabial) Wargowozębowe (Labiodental) Zębowe (Dental) Dziąsłowe (Alveolar) Zadziąsłowe (Postalveolar) Retrofleksyjne (Retroflex) Podniebienne (Palatal) Miękkopodniebienne (Velar) Języczkowe (Uvular) Gardłowe (Pharyngeal) Krtaniowe (Glottal) Spółgłoski Zwarto-wybuchowe (Plosive) p b t d ʈɖ c ɟ k ɡ q ɢ ʔ Nosowe (Nasal) m ɱ n ɳ ɲ ŋ ɴ Drżące (Trill) ʙ r ʀ Uderzeniowe (Tap or Flap) ɾ ɽ Szczelinowe (Fricative) ɸ β f v θ ð s z ʃʒ ʂʐ ç ʝ x ɣ χ ʁ ħ ʕ h ɦ Boczne szczelinowe (Lateral fricative) Aproksymanty (Approximant) Boczne aproksymanty (Lateral approximant) ɬɮ ʋ ɹ ɻ j ɰ l ɭ ʎ ʟ

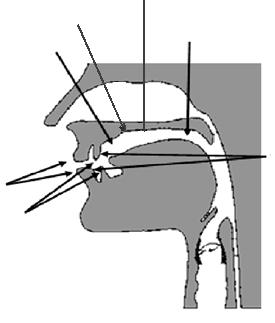

7 Podział według miejsca artykulacji Podniebienne Zadziąsłowe Miękko-podniebienne Dziąsłowe Dwuwargowe Zębowe Wargowo -zębowe Spółgłoski IPA Przykłady Dwuwargowe p, p' b, b' m, m' póvas, petelìškė brolis, labiáu ãmatas, smẽgenys Wargowo-zębowe f, f' fãbrikas, figūrá Zębowe Dziąsłowe Zadziąsłowe t, t' d, d' s, s' z, z n, n' l, l' ʃ, ʃ ' ʒ, ʒ r, r' Podniebienne j áidas Miękkopodniebienne k, k' g, g' x, x' ɣ, ɣ' tãkas, šaltẽkšnis dárbas, liūdesỹs sáulė, vaĩsius zýlė, zirzė ti nãmas, nèšti válsas, valia šaka, šiáudas žvãkė, žiógas rãtas, kriáušė kãtinas, kiaũlė gañdras, gérvė chòras, chèmija harmònija, hiacìntas

8 Podział według sposobu artykulacji Spółgłoski IPA Przykłady Spółgłoski zwarto-wybuchowe Zwarcie w jamie ustnej zakańcza się wybuchem Spółgłoski nosowe: W jamie ustnej powstaje zwarcie, natomiast w jamie nosowej następuje przepływ powietrza. Spółgłoski drżące: między językiem a dziąsłami powstaje zwarcie, przez które w przechodzi powietrze Spółgłoski boczne aproksymanty: język zwiera się z zębami. Powietrze przechodzi przez boczną powierzchnią języka a zębami. Spółgłoski szczelinowe Powstaje nieduża szczelina, przez którą dostarcza się powietrze. Zwarto-wybuchowe nosowe p, p' b, b' t, t' d, d' k, k' g, g' m, m' n, n' póvas, petelìškė brolis, labiáu tãkas, šaltẽkšnis dárbas, liūdesỹs kãtinas, kiaũlė gañdras, gérvė matas, smẽgenys nãmas, nèšti drżące r, r' rãtas, kriáušė boczne aproksymanty l, l' válsas, valia Szczelinowe f, f' s, s' z, z' ʃ, ʃ ' ʒ, ʒ' x, x' ɣ, ɣ' fãbrikas, figūrá sáulė, vaĩsius zýlė, zirzė ti šaka, šiáudas žvãkė, žiógas chòras, chèmija harmònija, hiacìntas

9 Techniki przetwarzania sygnału mowy Rozpoznawanie mowy Rozpoznawanie mówcy Synteza mowy Poprawa jakości sygnału Kodowanie mowy

10 Historia syntezy mowy 1773 r. pierwsze badania nad syntezą mowy (profesor Ch.G. Kratzenstein, Kopenhaga) 1846 r. Joseph Faber zaprezentował urządzenie nazwane jako "Euphonia", które generowało nie tylko mowę ludzką, ale także śpiew r. pierwszy elektryczny syntezator mowy wykonany przez Homera Dudley'a ("VODER ) Pierwszy mechaniczny syntezator (von Kempelen, 1791)

11 Zmiana tekstu na sygnał akustyczny Podstawowe cele: Zrozumiałość wypowiedzi Naturalny dźwięk Synteza mowy (ang. Text-To-Speech) TEKST Przetwarzanie języka naturalnego (ang. Natural Language Processing) Cyfrowe przetwarzanie sygnałów (ang. Digital Signal Processing) PRZEMÓWIENIE 1) Analiza tekstu 2) Kształtowanie prozodii 3) Synteza mowy

12 Przetwarzanie języka naturalnego Analiza tekstu Tekst Normalizacja tekstu Analiza morfologiczna Cel analizy: Przekształcenie tekstu na zapis fonetyczny Analiza kontekstowa Analiza prozodyjna Utworzenie transkrypcji Tekst z transkrypcją

13 Normalizacja tekstu Zamiana znaków nieliterowych i skrótów na ciąg fonemów. Proces normalizacji obejmuje: zmianę liter na małe lub wielkie rozwinięcie skrótów, akronimów usunięcie znaków interpunkcyjnych i diaktrycznych Przykłady: 10 $-> dziesięć dolarów rys. 6. -> rysunek szósty

14 Analiza morfologiczna tekstu Przydzielenie formy podstawowej i wartości cech gramatycznych dla każdego ze słów. Przykłady: szafy domem mówiła szafa, l. poj., dopełniacz l. mnoga, mianownik dom, l. poj., narzędnik mówić, czas przeszły, 3osoba l. poj., rodzaj żeński

15 Analiza kontekstowa Zadaniem analizatora kontekstowego jest ograniczenie znaczenia poszczególnych słów. W tym celu badane są części mowy słów znajdujących się w sąsiedztwie. Analiza kontekstowa obejmuje Analizę syntaktyczną (rozpoznanie fraz i ich powiązań składniowych ) Analizę semantyczną (rozpoznanie obiektów, relacji między nimi) Analizę pragmatyczną (interpretacja wypowiedzi w konkretnym kontekście, związki logiczne) Na danym etapie analizy stosowane są Metody n-gramów Modele Markowa Sieci neuronowe

16 Analiza prozodyjna Analizowane są brzmieniowe właściwości mowy nakładające się na głoskowy, sylabiczny i wyrazowy ciąg wypowiedzi. Prozodie odzwierciedlają: Osobiste cechy mówcy Stan emocjonalny mówcy Cechy wypowiedzi (ironiczny lub sarkastyczny) Nacisk, kontrast i ostrość

17 Kształtowanie prozodii Kształtowanie prozodii jest niezbędnym procesem dla każdego systemu mowy. Bez zaprogramowania cech emocjonalnych synteza brzmi sztucznie (jak głos robota ) P R O Z O D I A AKCENT Wyróżnienie pewnych sylab w wyrazach INTONACJA Wyróżnienie pewnych wyrazów i zdań Podwyższenie lub obniżenie tonu Zwiększenie lub zmniejszenie intensywności amplitudy Wydłużenie lub skrócenie czasu trwania głoski/wyrazu

18 Rodzaje syntezy mowy Metoda formantowa Odwzorowanie widma sygnału mowy Metoda artykulacyjna Fizyczne odwzorowanie mechanizmów wytwarzania mowy Metoda konkatenacyjna Wykorzystanie nagranych próbek sygnału mowy

19 Konkatenacyjna synteza mody Baza segmentów Łączenie wypowiedzi z mniejszych jednostek nagranych przez lektora Wykorzystywane jednostki: fonem (głoska) difony trifony sylaby całe wyrazy Tekst syntezowany Jest to najczęściej spotykana metoda syntezy.

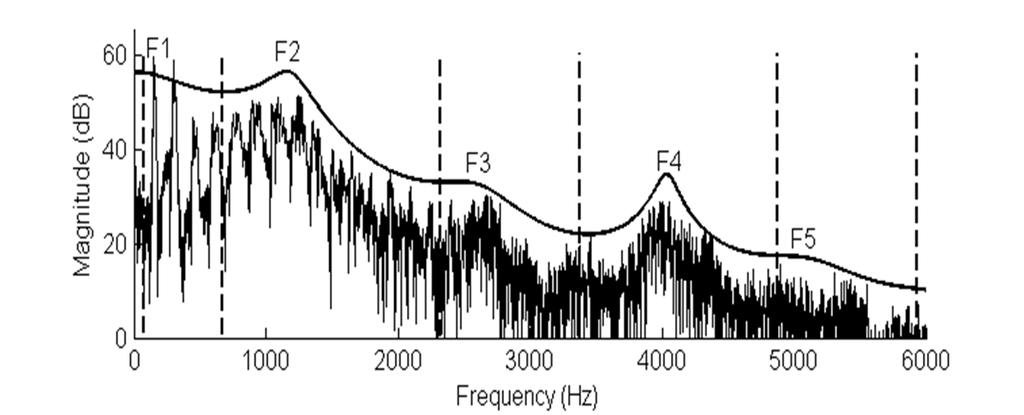

20 Formantowa synteza mowy Modelowanie traktu głosowego jako połączenie rezonatorów filtrów elektrycznych lub cyfrowych. Podejście to ma w założeniu odwzorować formantowy charakter sygnału mowy. Formant - skupisko energii w widmie sygnału mowy. Od rozmieszczenia formantów zależy zrozumiałość mowy.

21 Artykulacyjna synteza mowy Zakłada się, że głos powstaje w trakcie głosowym (układ filtrów - rezonatorów o zmiennych parametrach) za pomocą sygnału pobudzającego Sygnał pobudzający - struny głosowe (oddziaływanie strumienia powietrza i fałd głosowych lub szumu białego) Najczęściej używa się kodowania predykcyjnego (Linear Predictive Coding). 1. Obliczanie charakterystyki traktu głosowego Analiza LPC 2. Odwzorowanie charakterystyki traktu głosowego za pomocą modelu matematycznego. Generator tonu Generator szumu 1 1

22 Zastosowania syntezy mowy Urządzenia dla osób niewidomych Mówiące telefony, komputery, planszety Słowniki językowe Udźwiękowianie stron internetowych, aplikacji, gier edukacyjnych Odczyt poczty elektronicznej

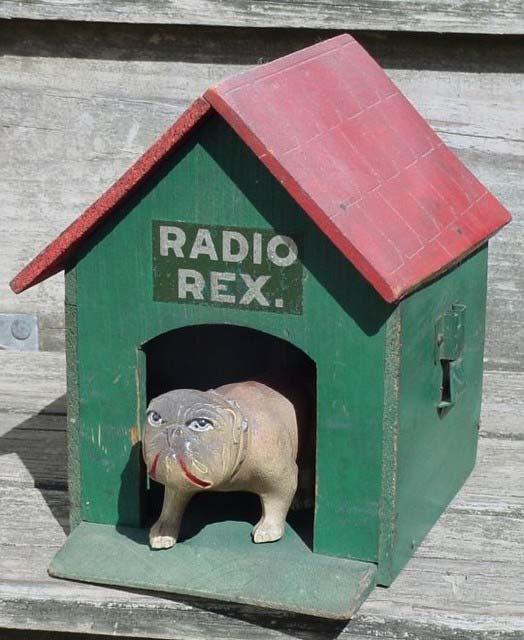

23 Historia rozpoznawania mowy 1937 r. Stevens i Newman zdefiniowali melową skalę częstotliwości 1952 r. Naukowcy z Bell Labs wynaleźli system rozpoznawania cyfr izolowanych r. Cooley i Tukey opracowali algorytm szybkiej transformacji Fouriera. Zabawka Radio Rex powstała w 1920 roku

24 Rozpoznawanie mowy Rozpoznawanie Rozpoznawanie mowy Identyfikacja języka Rozpoznawanie mówcy Rozpoznawanie mowy ciągłej Rozpoznawanie izolowanych wyrazów Identyfikacja mówcy Weryfikacja mówcy System może być zależny i niezależny od mówcy

25 Wielkość słownika Słownik Mały Średni Duży Ilość wyrazów wyrazów wyrazów ponad 1000 wyrazów Obecnie system jest w stanie rozpoznać 50 tysięcy słów

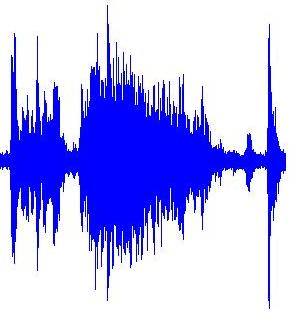

26 Rozpoznawanie mowy Modele akustyczne YΙ Słownik Ekstrakcja parametrów Dekodowanie MFCC LPC,,, max ΙY HMM Tekst Twierdzenie Bayesa: ΙY YΙ Modele językowe (n-gramy)

27 Dekodowanie sygnału za pomocą ukrytych modeli Markowa Stany ang. Hidden Markov Models (HMM) Obliczenie prawdopodobieństwa YΙ sprowadza się do obliczenia sumarycznego prawdopodobieństwa (zdarzeń i przejść). W ukrytym modelu Markowa stan nie jest widoczny, jednak wyjście zależne od niego jest znane. Obserwacje Do odkrywania ukrytej sekwencji stanów modelu HMM stosuje się algorytmem Viterbiego 8/8a/HiddenMarkovModel.svg

28 Ekstrakcja parametrów - metody cepstralne ang. Mel Frequency Cepstral Coefficient (MFCC) Cepstrum - to transformata Fouriera logarytmu widma ln. Skala cepstrum odpowiada dziedzinie czasu Współczynniki cepstralne niosą informacje o trakcie głosowym i o tonie krtaniowym Skala melowa, określająca subiektywny odbiór wysokości dźwięku przez ludzkie ucho względem skali w hercach = Podział sygnału na ramki Zastosowanie okna Hamminga na każdej z ramek Transformata Fouriera na każdej z ramek Filtracja danych bankiem filtrów i obliczenie logarytmu energii Transformata kosinusowa, której wynikiem są współczynniki cepstralne

29 Ekstrakcja parametrów - metody predykcyjne ang. Linear Predictive Coding (LPC) Odwzorowuje rezonansową strukturę traktu głosowego Generator tonu Generator szumu 1 1 Sygnał mowy -odpowiedź filtru na pobudzenie Filtr - rezonansowa charakterystyka traktu głosowego Pobudzenie -sygnał tonu krtaniowego

30 Rozpoznawanie mówcy Weryfikacja mówcy Potwierdzenie deklarowanej przez mówcę tożsamości mówca współpracuje treść wypowiedzi znana sprawdzenie jednego wzorca Identyfikacja mówcy Wyznaczenie, który z mówców się wypowiada mówca może nie współpracować treść wypowiedzi nieznana obowiązkowe jest sprawdzenie wielu wzorców Możliwe błędy podczas weryfikacji: odrzucenie uprawnionego mówcy zaakceptowanie nieuprawnionego mówcy Możliwe błędy podczas identyfikacji: błędna identyfikacja mówcy

31 Zastosowania rozpoznawania mowy Programy i urządzenia przeznaczone dla osób niepełnosprawnych Sterowanie urządzeniami za pomocą głosu, np. telefonu komórkowego, komputera, inteligentnego domu, urządzeń samochodowych Nawigacja stroną internetową Gry edukacyjne Rozpoznawanie osób Pisanie tekstu Aplikacje multimedialne Zabawki dla dzieci Robotyka

32 Podsumowanie Tematyka komputerowego przetwarzania sygnału mowy obejmuje niżej wymienione dziedziny: Cyfrowe przetwarzanie sygnału Przetwarzanie języka naturalnego Podstawy akustyki Informatykę i matematykę

33 Dziękuję za uwagę
