1 Audyty energetyczne Wymagania

2 Podstawowe akty prawne ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 17 marca 2009r. w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego (Dz. U. z dnia 18 marca 2009 r.) ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY I ROZWOJU z dnia 3 września 2015r. zmieniające rozporządzenie w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego (Dz. U. z dnia 13 października 2015r.)

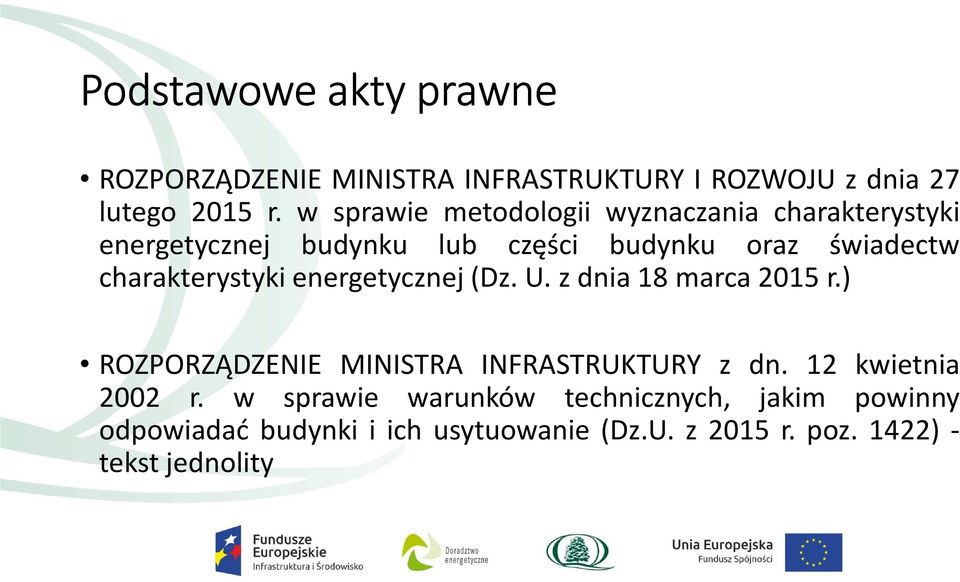

3 Podstawowe akty prawne ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY I ROZWOJU z dnia 27 lutego 2015 r. w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej(dz. U. z dnia 18 marca 2015 r.) ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dn. 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2015 r. poz. 1422) - tekst jednolity

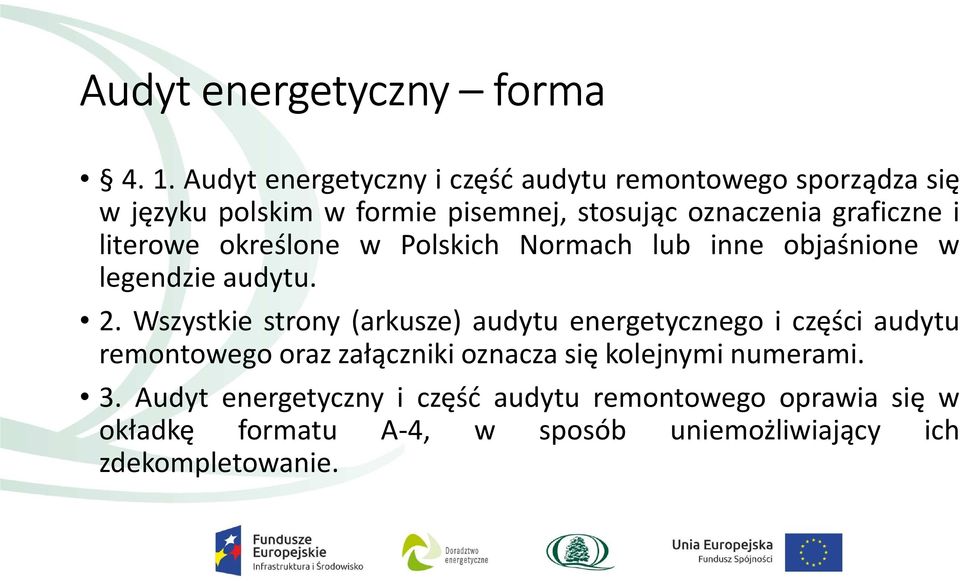

4 Audyt energetyczny forma Audyt energetyczny i część audytu remontowego sporządza się w języku polskim w formie pisemnej, stosując oznaczenia graficzne i literowe określone w Polskich Normach lub inne objaśnione w legendzie audytu. 2. Wszystkie strony (arkusze) audytu energetycznego i części audytu remontowego oraz załączniki oznacza się kolejnymi numerami. 3. Audyt energetyczny i część audytu remontowego oprawia się w okładkę formatu A-4, w sposób uniemożliwiający ich zdekompletowanie.

5 Audyt energetyczny szczegółowy zakres 5. Audyt energetyczny budynku składa się z następujących części: 1) strony tytułowej, sporządzonej zgodnie ze wzorem podanym w tabeli 1 części 1 załącznika nr 1 do rozporządzenia;

6 Audyt energetyczny szczegółowy zakres 2) karty audytu energetycznego budynku, obejmującej dane ogólne budynku, jego parametry energetyczne oraz zestawienie wyników audytu, sporządzonej zgodnie ze wzorem określonym w tabeli 2 części 1 załącznika nr 1 do rozporządzenia;

7 Audyt energetyczny szczegółowy zakres 3) wykazu dokumentów i danych źródłowych, z których korzystał audytor, oraz wyszczególnienia wytycznych i uwag inwestora, stanowiących ograniczenia zakresu możliwych ulepszeń, w tym w szczególności określenia wielkości środków własnych inwestora przeznaczonych na pokrycie kosztów przedsięwzięcia termomodernizacyjnego oraz kwoty kredytu możliwego do zaciągnięcia przez inwestora;

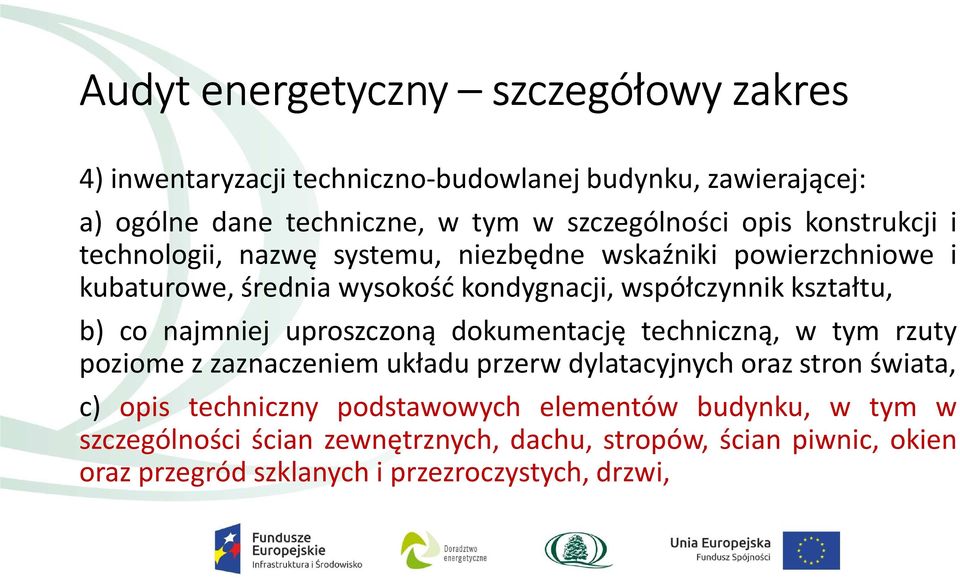

8 Audyt energetyczny szczegółowy zakres 4) inwentaryzacji techniczno-budowlanej budynku, zawierającej: a) ogólne dane techniczne, w tym w szczególności opis konstrukcji i technologii, nazwę systemu, niezbędne wskaźniki powierzchniowe i kubaturowe, średnia wysokość kondygnacji, współczynnik kształtu, b) co najmniej uproszczoną dokumentację techniczną, w tym rzuty poziome z zaznaczeniem układu przerw dylatacyjnych oraz stron świata, c) opis techniczny podstawowych elementów budynku, w tym w szczególności ścian zewnętrznych, dachu, stropów, ścian piwnic, okien oraz przegród szklanych i przezroczystych, drzwi,

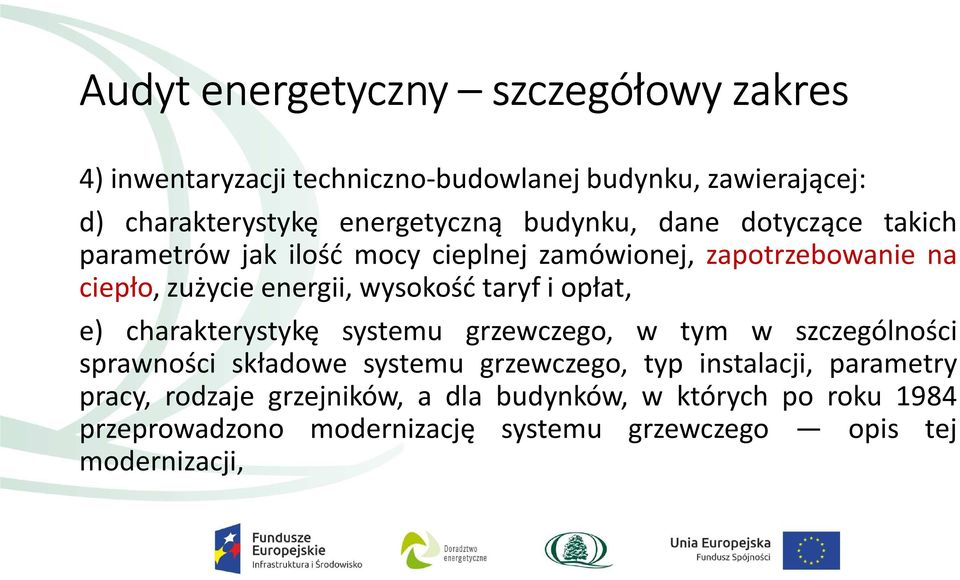

9 Audyt energetyczny szczegółowy zakres 4) inwentaryzacji techniczno-budowlanej budynku, zawierającej: d) charakterystykę energetyczną budynku, dane dotyczące takich parametrów jak ilość mocy cieplnej zamówionej, zapotrzebowanie na ciepło, zużycie energii, wysokość taryf i opłat, e) charakterystykę systemu grzewczego, w tym w szczególności sprawności składowe systemu grzewczego, typ instalacji, parametry pracy, rodzaje grzejników, a dla budynków, w których po roku 1984 przeprowadzono modernizację systemu grzewczego opis tej modernizacji,

10 Audyt energetyczny szczegółowy zakres 4) inwentaryzacji techniczno-budowlanej budynku, zawierającej: f) charakterystykę instalacji cieplej wody użytkowej, w tym w szczególności rodzaj instalacji, opomiarowanie, izolację pionów, g) charakterystykę węzła cieplnego lub kotłowni znajdującej się w budynku, h) charakterystykę systemu wentylacji, w tym w szczególności rodzaj i typ wentylacji, i) charakterystykę instalacji gazowej oraz instalacji przewodów kominowych, w przypadku gdy mają one wpływ na ulepszenie lub przedsięwzięcie termomodernizacyjne, j) charakterystykę instalacji elektrycznej, w przypadku gdy ma ona wpływ na ulepszenie lub przedsięwzięcie termomodernizacyjne;

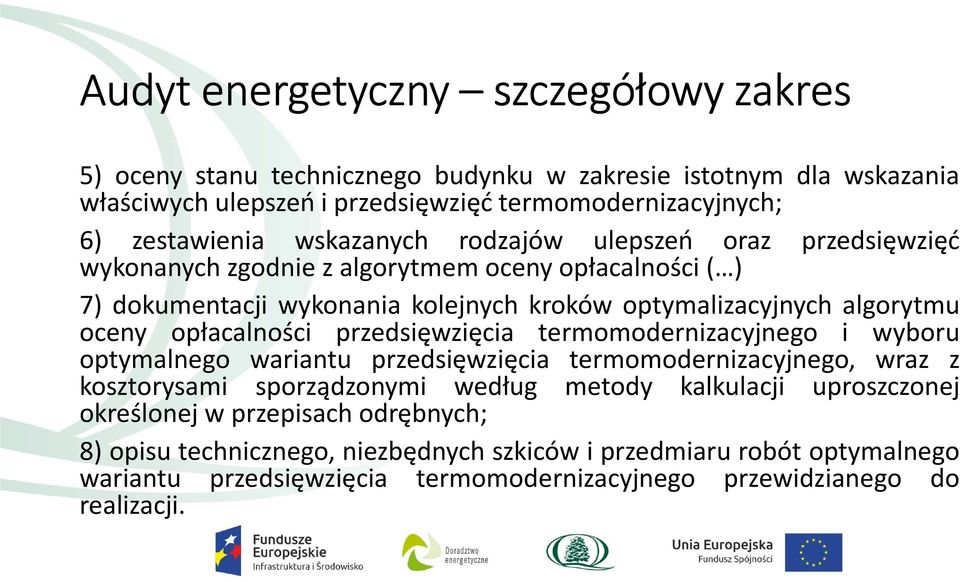

11 Audyt energetyczny szczegółowy zakres 5) oceny stanu technicznego budynku w zakresie istotnym dla wskazania właściwych ulepszeń i przedsięwzięć termomodernizacyjnych; 6) zestawienia wskazanych rodzajów ulepszeń oraz przedsięwzięć wykonanych zgodnie z algorytmem oceny opłacalności( ) 7) dokumentacji wykonania kolejnych kroków optymalizacyjnych algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego i wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego, wraz z kosztorysami sporządzonymi według metody kalkulacji uproszczonej określonej w przepisach odrębnych; 8) opisu technicznego, niezbędnych szkiców i przedmiaru robót optymalnego wariantu przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji.

12 Audyt energetyczny dodatkowe wymagania wynikające z kryteriów RPO Kryteria wyboru projektów Działanie: 3.3 Efektywność energetyczna w sektorze publicznym i mieszkaniowym Poddziałanie: n/d Priorytet:4c Wspieranie efektywności energetycznej, inteligentnego zarządzania energią i wykorzystania odnawialnych źródeł energii winfrastrukturze publicznej, w tym w budynkach publicznych, i w sektorze mieszkaniowym Cel szczegółowy: Zwiększona efektywność energetyczna budynków użyteczności publicznej i wielorodzinnych budynków mieszkaniowych Schemat: Modernizacja energetyczna budynków publicznych w ramach polityki terytorialnej

13 Audyt energetyczny dodatkowe wymagania wynikające z kryteriów RPO B.10 Projekt jest zgodny z typami projektów przewidzianymi do wsparcia w ramach działania/ poddziałania Ocenie podlega czy projekt dotyczy przedsięwzięcia z zakresu głębokiej i kompleksowej modernizacji energetycznej budynków publicznych, w tym m.in.: a) ocieplenie obiektu, wymiana pokrycia dachu, okien, drzwi zewnętrznych oraz oświetlenia na energooszczędne wraz z instalacją, b) przebudowa systemów grzewczych (wraz z wymianą i przyłączeniem źródła ciepła), systemów wentylacji i klimatyzacji oraz zastosowanie systemów zarządzania budynkiem, c) realizacja mikrokogeneracji lub mikrotrigeneracji na potrzeby własne, d) budowa i przebudowa instalacji OZE w modernizowanych energetycznie budynkach, e) instalacja systemów chłodzących, w tym również z OZE. Tak/nie (niespełnienie kryterium oznacza odrzucenie wniosku) Kryterium weryfikowane w oparciu o treść dofinansowanie projektu. wniosku o

14 Audyt energetyczny dodatkowe wymagania wynikające z kryteriów RPO C.1.7 Audyt energetyczny Ocenie podlega czy działania zaplanowane w ramach projektu wynikają z przeprowadzonego audytu energetycznego. Kryterium weryfikowane w oparciu o audyt energetyczny sporządzony dla projektu, zawierający analizę efektu ekologicznego oraz wyliczenia redukcji wartości stężeń pyłu zawieszonego PM 10. Tak/nie (niespełnienie kryterium oznacza odrzucenie wniosku)

15 Audyt energetyczny dodatkowe wymagania wynikające z kryteriów RPO C.1.8 Stopień redukcji CO 2 przy indywidualnych źródłach ciepła Ocenie podlega czy projekt obejmujący inwestycje w indywidualne źródła ciepła przyczynia się do redukcji CO 2, w odniesieniu do istniejących instalacji objętych projektem, o minimum 30%. Kryterium weryfikowane w oparciu o audyt energetyczny sporządzony dla projektu, zawierający analizę efektu ekologicznego oraz wyliczenia redukcji wartości stężeń pyłu zawieszonego PM 10. Tak/nie/nie dotyczy (niespełnienie kryterium oznacza odrzucenie wniosku)

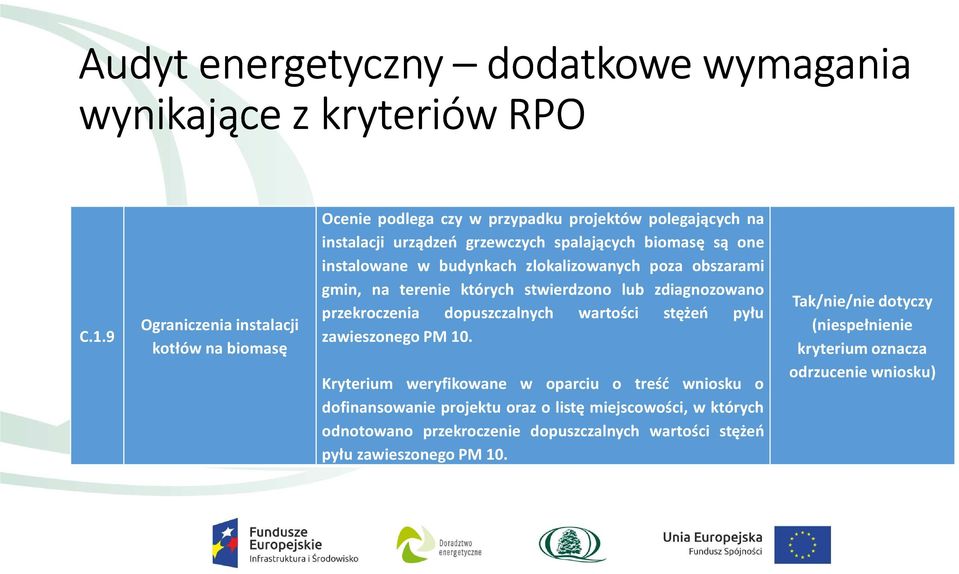

16 Audyt energetyczny dodatkowe wymagania wynikające z kryteriów RPO C.1.9 Ograniczenia instalacji kotłów na biomasę Ocenie podlega czy w przypadku projektów polegających na instalacji urządzeń grzewczych spalających biomasę są one instalowane w budynkach zlokalizowanych poza obszarami gmin, na terenie których stwierdzono lub zdiagnozowano przekroczenia dopuszczalnych wartości stężeń pyłu zawieszonego PM 10. Kryterium weryfikowane w oparciu o treść wniosku o dofinansowanie projektu oraz o listę miejscowości, w których odnotowano przekroczenie dopuszczalnych wartości stężeń pyłu zawieszonego PM 10. Tak/nie/nie dotyczy (niespełnienie kryterium oznacza odrzucenie wniosku)

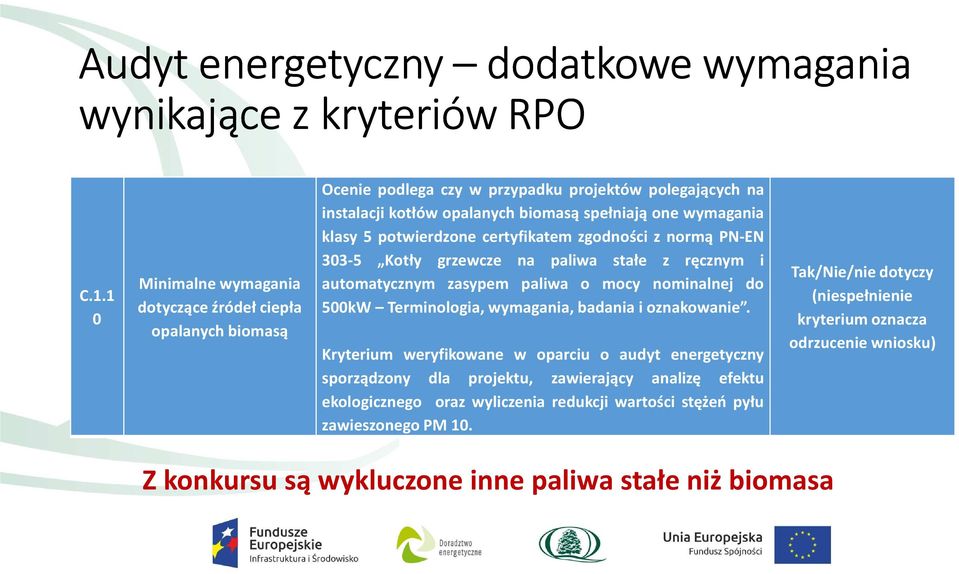

17 Audyt energetyczny dodatkowe wymagania wynikające z kryteriów RPO C Minimalne wymagania dotyczące źródeł ciepła opalanych biomasą Ocenie podlega czy w przypadku projektów polegających na instalacji kotłów opalanych biomasą spełniają one wymagania klasy 5 potwierdzone certyfikatem zgodności z normą PN-EN Kotły grzewcze na paliwa stałe z ręcznym i automatycznym zasypem paliwa o mocy nominalnej do 500kW Terminologia, wymagania, badania i oznakowanie. Kryterium weryfikowane w oparciu o audyt energetyczny sporządzony dla projektu, zawierający analizę efektu ekologicznego oraz wyliczenia redukcji wartości stężeń pyłu zawieszonego PM 10. Tak/Nie/nie dotyczy (niespełnienie kryterium oznacza odrzucenie wniosku) Z konkursu są wykluczone inne paliwa stałe niż biomasa

18 Audyt energetyczny dodatkowe wymagania wynikające z kryteriów RPO Z konkursu są wykluczone inne paliwa stałe niż biomasa

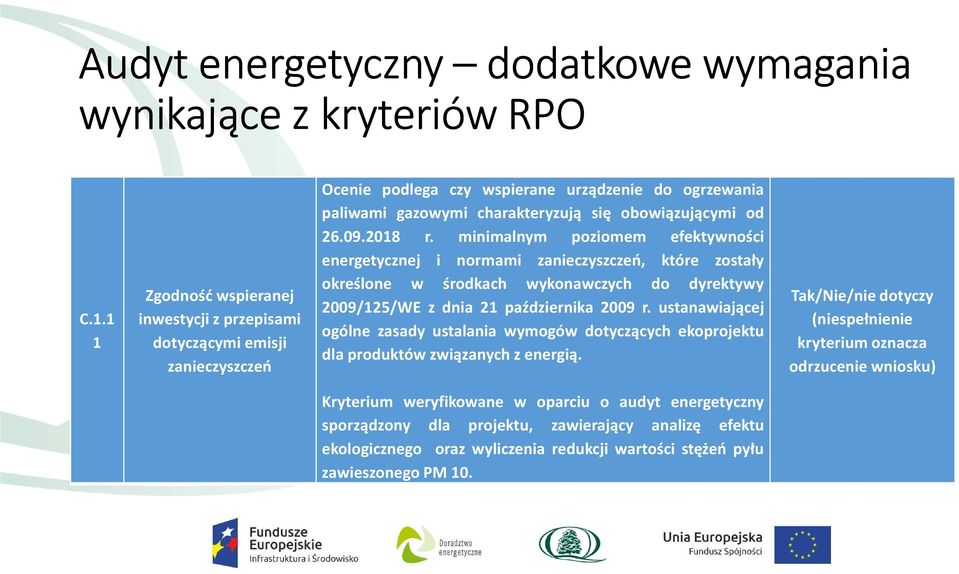

19 Audyt energetyczny dodatkowe wymagania wynikające z kryteriów RPO C Zgodność wspieranej inwestycji z przepisami dotyczącymi emisji zanieczyszczeń Ocenie podlega czy wspierane urządzenie do ogrzewania paliwami gazowymi charakteryzują się obowiązującymi od r. minimalnym poziomem efektywności energetycznej i normami zanieczyszczeń, które zostały określone w środkach wykonawczych do dyrektywy 2009/125/WE z dnia 21 października 2009 r. ustanawiającej ogólne zasady ustalania wymogów dotyczących ekoprojektu dla produktów związanych z energią. Tak/Nie/nie dotyczy (niespełnienie kryterium oznacza odrzucenie wniosku) Kryterium weryfikowane w oparciu o audyt energetyczny sporządzony dla projektu, zawierający analizę efektu ekologicznego oraz wyliczenia redukcji wartości stężeń pyłu zawieszonego PM 10.

20 Audyt energetyczny dodatkowe wymagania wynikające z kryteriów RPO

21 Audyt energetyczny dodatkowe wymagania wynikające z kryteriów RPO C.2Kryteriamerytoryczneszczegółowe punktowe C.2.1 Efektywność kosztowa w całej populacji wniosków Ocenie podlega efektywność kosztowa projektu, rozumiana jakokosztoszczędności1kwh/m 2 rok. W ramach oceny kryterium należy obliczyć wartość wskaźnika w następujący sposób: wartość całkowita projektu/ilość zaoszczędzonych kwh/m 2 rok w wyniku realizacji inwestycji liczone dla 12 miesięcy po zakończeniu realizacji projektu. Kryterium weryfikowane w oparciu o treść wniosku o dofinansowanie projektu oraz audyt energetyczny sporządzony dla projektu, zawierający analizę efektu ekologicznego oraz wyliczenia redukcji wartości stężeń pyłu zawieszonego PM 10. liczba punktów możliwa do uzyskania W kryterium można uzyskać maksymalnie 10 punktów. Punkty liczone będą w następując y sposób: (min. wart. Wsk.)/(wart. Wsk.)*10 minimalna liczba punktów niezbędna do spełnienia kryterium n/d

22 Audyt energetyczny dodatkowe wymagania wynikające z kryteriów RPO Ocenie podlega czy projekt przyczynia się do zwiększenia efektywności energetycznej rozumianej jako redukcja zużycia energii[%]. Punktacja jest przydzielana w następujący sposób: C.2.2 Stopień w jakim projekt przyczyni się do zwiększenia efektywności energetycznej poniżej 25% od 25% do 35% powyżej 35% do 50% powyżej 50% do 60% powyżej 60% powyżej 60% przy jednoczesnym spełnianiu wymagań izolacyjności cieplnej, obowiązujących od 1 stycznia 2021r zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie(dz. U. z 2015 r.,poz.1422) 0 pkt 2 pkt 4 pkt 6 pkt 8 pkt 10 pkt 2 W przypadku projektu obejmującego kilka budynków należy dokonać obliczeń wskaźnika dla każdego budynku, gdyż każdy z nich musi spełniać warunek zwiększenia efektywności energetycznej o przynajmniej 25%. Następnie należy przyrównać wartość obliczonego wskaźnika do odpowiedniego przedziału i na tym etapie obliczyć średnią arytmetyczną z uzyskanych punktów przez każdy z budynków objętych projektem.

23 Audyt energetyczny dodatkowe wymagania wynikające z kryteriów RPO

24 Audyt energetyczny dodatkowe wymagania wynikające z kryteriów RPO C.2.3 Stopień redukcji gazów cieplarnianychw całej populacji wniosków Ocenie podlega w jakim stopniu projekt przyczynia się do redukcji gazów cieplarnianych, w szczególności CO 2 w odniesieniu do wielkości zaangażowanych środków w realizację projektu. W ramach oceny kryterium należy obliczyć wartość wskaźnika w następujący sposób: redukcja CO 2 (t/rok)/wartość całkowitą projektu. Kryterium badane w oparciu o treść wniosku o dofinansowanie projektu oraz audyt energetyczny sporządzony dla projektu, zawierający analizę efektu ekologicznego oraz wyliczenia redukcji wartości stężeń pyłu zawieszonego PM 10. W kryterium można uzyskać maksymalnie 10 punktów. Punkty liczone będą w następując y sposób: (Wart. Wsk.)/(max. Wart. Wsk.)*10 n/d

25 Audyt energetyczny dodatkowe wymagania wynikające z kryteriów RPO C.2.4 Stopień redukcji emisji pyłu PM 10 wcałej populacji wniosków Ocenie podlega w jakim stopniu projekt przyczyni się do redukcji emisji pyłu PM 10. Kryterium badane w oparciu o treść wniosku o dofinansowanie projektu oraz audyt energetyczny sporządzony dla projektu, zawierający analizę efektu ekologicznego oraz wyliczenia redukcji wartości stężeń pyłu zawieszonego PM 10. W kryterium można uzyskać maksymalnie 10 punktów. Punkty liczone będą w następując y sposób: (Wart. Wsk.)/(max Wart. Wsk.)*10 n/d

26 Audyt energetyczny dodatkowe wymagania wynikające z kryteriów RPO C.2.5 Ilość budynków poddanych modernizacji energetycznej Ocenie podlega ile budynków objętych wnioskiem o dofinansowanie projektu zostanie poddanych modernizacji energetycznej. Punkty przyznawane są w następujący sposób: 1budynek 2budynki 3 i więcej budynków 1 pkt 2 pkt 3 pkt n/d Kryterium weryfikowane w oparciu o treść wniosku o dofinansowanie projektu.

27 Audyt energetyczny dodatkowe wymagania wynikające z kryteriów RPO C Dodatkowe prace wynikające z audytu podnoszące standard techniczny budynku Ocenie podlega czy projekt obejmuje dodatkowe prace związane z podwyższeniem standardu budynku, np. jeżeli projekt przewiduje zastosowanie systemów zarządzania energią w budynku. Kryterium weryfikowane w oparciu o treść wniosku o dofinansowanie projektu i treść załączników. Nie 0 pkt Tak 4 pkt n/d

28 Dziękuję za uwagę Górka Sebastian Zespół Doradców Energetycznych tel. (56) tel. (56) fax. (56)

29 Efekt ekologiczny

30 Obliczanie efektu ekologicznego Efekty ekologiczne oblicza się na podstawie wyników audytu energetycznego; Redukcja zużycia energii końcowej Redukcja emisji CO 2 Redukcja emisji pyłu PM10

31 Obliczanie wielkości emisji zanieczyszczeń

32 Wskaźniki emisji z programu KAWKA Dla źródeł poniżej 50 kw Zanieczyszczenie jednostka Wskaźniki emisji Paliwo stałe (z wyłączeniem biomasy) Gaz Kotły Kotły starej ziemny automatyczne generacji nowej generacji Olej opałowy Biomasa, drewno Kotły Kotły starej automatyczne generacji nowej generacji Pył PM 10, g/gj , Pył PM 2,5 g/gj , CO 2 kg/gj 93,74 93,74 55,82 76, Benzo(a)piren mg/gj 270 0, SO 2 g/gj , NO x g/gj

33 Wskaźniki emisji z programu KAWKA (cd.) Dla źródeł o mocy od 50 kw do 1 MW Zanieczyszczenie jednostka Paliwo stałe (z wyłączeniem biomasy) Kotły starej generacji Kotły automatyczne nowej generacji Wskaźniki emisji Gaz ziemny Olej opało wy Kotły starej generacji Biomasa drewno Kotły automatyczne nowej generacji Pył PM10 g/gj , Pył PM2,5 g/gj , CO 2 kg/gj 93,74 93,74 55,82 76, Benzo(a)piren mg/gj 100 0, SO 2 g/gj , NO x g/gj

34 Wskaźniki emisji z programu KAWKA (cd.) Dla źródeł o mocy od 1 MW do 50 MW Zanieczyszczenie jednostka Paliwo stałe (z wyłączeniem biomasy) Wskaźniki emisji Gaz ziemny Olej opałowy Biomasa drewno Pył PM10 g/gj 76 0, Pył PM2,5 g/gj 72 0, CO 2 kg/gj 93,74 55,82 76,59 0 Benzo(α)piren mg/gj SO 2 g/gj 900 0, NO x g/gj

35 Podłączenie do sieci ciepłowniczej W przypadku likwidacji indywidualnych węglowych źródeł ciepła i podłączania odbiorców do sieci ciepłowniczychzasilanych ze źródeł powyżej 50 MW efekt redukcji pyłu PM 10, PM 2,5, SO X, NO x i benzo(α)pirenu należy określić jako 100% dotychczasowej emisji. Dla CO 2 wielkość redukcji należy wyznaczyć w oparciu o wskaźniki, uwzględniając dominujące paliwo jakim jest opalane źródło zasilające sieć ciepłowniczą. Wskaźniki emisji dla źródeł ciepła powyżej 50 MW Węgiel Węgiel Olej jednostka Gaz ziemny Biomasa kamienny brunatny opałowy kg/gj 93,74 111,19 55,82 76,59 -

36 Elektryczne źródła c.o. i c.w.u W przypadku likwidacji indywidualnych węglowych źródeł ciepła i zamiany sposobu ogrzewania lub wytwarzania ciepłej wody użytkowej na źródła elektryczne (piece, grzałki, pompy ciepła, bojlery, ogrzewacze c.w.u. itp.), efekt redukcji pyłu PM 10, PM 2,5, SO X,NO x i benzo(α)pirenu należy określić jako 100% dotychczasowej emisji. Dla CO 2 wielkość redukcji należy wyznaczyć w oparciu o wskaźnik 0,831 Mg CO 2 /MWh uwzględniając obliczeniową ilość energii elektrycznej jaka będzie zużywana na potrzeby ogrzewania lub produkcji ciepłej wody.

37 Łączny efekt ekologiczny związany z realizacją przedsięwzięcia termomodernizacyjnego Zanieczyszczenia Stan przed realizacją [Mg/rok] Stan po realizacji [Mg/rok] Zmniejszenie emisji [Mg/rok] Redukcja [%] pył PM10 CO = 2-3 5=4/2
