AUDYT EFEKTYWNOŚCI ENERGETYCZNEJ - oświetlenie

Transkrypt

1 1 AUDYT EFEKTYWNOŚCI ENERGETYCZNEJ - oświetlenie Adres budynku: Specjalistyczny Szpital Miejski - Pracownia Endoskopowa ul. Stefana Batorego 17/ Toruń Województwo: Kujawsko-Pomorskie Zamawiający: Wykonawca: Tytuł, imię i nazwisko Adres Tel. Gmina Miasta Toruń ul. Wały Gen. Sikorskiego Toruń mgr inż. Piotr Samorajski ul. Liliowa 6, Piława Górna

2 2 KARTA AUDYTU EFEKTYWNOŚCI ENERGETYCZNEJ Data wykonania Podstawowe informacje dotyczące przedsięwzięcia służącego poprawie efektywności energetycznej Przedsięwzięcie służące poprawie efektywności energetycznej: Wymiana oświetlenia na energooszczędne Opis przedsięwzięcia służącego poprawie efektywności energetycznej (max. 250 znaków): Wymiana istniejącego oświetlenia świetlówkowego i żarowego na energooszczędne typu LED Dane podmiotu, u którego będzie realizowane/zostało zrealizowane* przedsięwzięcie służące poprawie efektywności energetycznej, lub podmiotu upoważnionego (numer PESEL albo nazwa): Szpital Miejski, ul. Stefana Batorego 17/19, Toruń budynek szpitala - pracownia endoskopowa Planowana data rozpoczęcia realizacji przedsięwzięcia służącego poprawie efektywności energetycznej:** Data zakończenia realizacji przedsięwzięcia służącego poprawie efektywności energetycznej:*** Wyrażony w latach kalendarzowych okres uzyskiwania oszczędności energii: ,0 Parametry przedsięwzięcia służącego poprawie efektywności energetycznej Średnioroczna ilość energii finalnej planowanej do zaoszczędzenia:** Średnioroczna ilość energii pierwotnej planowanej do zaoszczędzenia:** Średnioroczna ilość zaoszczędzonej energii finalnej:*** Średnioroczna ilość zaoszczędzonej energii pierwotnej:*** Imię i nazwisko: 3 027,0 [kwh/rok] 0,3 [toe/rok] 3 783,8 [kwh/rok] 0,3 [toe/rok] 0,0 [kwh/rok] 0,0 [toe/rok] 0,0 [kwh/rok] 0,0 [toe/rok] Dane sporządzającego audyt efektywności energetycznej mgr inż. Piotr Samorajski Nr telefonu: Podpis:

3 3 Spis treści I. DOKUMENTY I DANE ŹRÓDŁOWE WYKORZYSTANE PRZY OPRACOWANIU AUDYTU ORAZ WYTYCZNE INWESTORA Wytyczne, uwagi, sugestie i ograniczenia zleceniodawcy Materiały i dane do audytu... 4 II. INWENTARYZACJA ISTNIEJĄCEGO OŚWIETLENIA... 5 III. MODERNIZACJA OŚWIETLENIA WEWNĘTRZNEGO... 5 Dokumentacja fotograficzna... 7 Plan sytuacyjny... 8 Uproszczona dokumentacja... 9

4 4 I. DOKUMENTY I DANE ŹRÓDŁOWE WYKORZYSTANE PRZY OPRACOWANIU AUDYTU ORAZ WYTYCZNE INWESTORA 1.1 Wytyczne, uwagi, sugestie i ograniczenia zleceniodawcy Inwestor podał następujące wytyczne dotyczące poprawy istniejącego stanu: 1. Wymianę istniejących źródłem światła na energooszczędne. 1.2 Materiały i dane do audytu Przy opracowywaniu audytu wykorzystani następujące materiały i dane: 1. Roczne zużycie energii elektrycznej - szacunkowe zużycie 2. Plan sytuacyjny 3. Dokumentację fotograficzną 4. Zestawienie dotyczące kosztów energii elektrycznej 5. Informacje udzielone przez pracowników administracji i użytkowników 6. Wizję lokalną 7. Uzupełniające pomiary inwentaryzacyjne 8. Obowiązujące aktualnie przepisy budowlane, normy, katalogi i cenniki lokalnych firm budowlano-instalacyjnych, materiały szkoleniowe Krajowej Agencji poszanowania Energii: Ustawa z dnia 21 listopada 2008r. o wspieraniu termomodernizacji i remontów Dz. U. Nr 223, poz Ustawa z dnia 21 listopada 2008r. o wspieraniu termomodernizacji i remontów - Dz. U poz Rozporządzenie Ministra Infrastruktury z dnia 05 września 2015r. w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego - Dz. U poz Rozporządzenie Ministra Infrastruktury z dnia 27 lutego 2015r w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej - Dz. U poz Rozporządzenie Ministra Infrastruktury z dnia 17 lipca 2015r. w sprawie warunków technicznych, jakim powinny odpowiadać budynku i ich usytuowanie - Dz. U poz Rozporządzenie Ministra Energii z dnia 5 października 2017r. w sprawie szczegółowego zakresu i sposobu sporządzania audytu efektywności energetycznej oraz metod obliczania oszczędności energii - Dz. U poz Polska Norma PN-EN :2011 Światło i oświetlenie - Oświetlenie miejsc pracy - Cześć 1: Miejsca pracy we wnętrzach Polska Norma PN-EN :1993 Pomiary fotometryczne i radiometryczne - Pomiar natężenia światła. Wskaźniki SEKOCENBUDU 2 kwartał 2017r i oferty firm lokalnych.

5 5 Polska Norma PN-ISO 9836:1997 Właściwości użytkowe w budownictwie. Określanie i obliczanie wskaźników powierzchniowych i kubaturowych Książkę obiektu budowlanego i roczny przegląd obiektu 2016r. II. INWENTARYZACJA ISTNIEJĄCEGO OŚWIETLENIA. Oświetlenie wewnętrzne stan obecny: Łączna moc zainstalowanych źródeł światła wynosi 3,94 kw. Typ oprawy Ilość szt. Moc źródła [W] Ilość w oprawie Moc nominalna oprawy [W] Razem moc [W] Moc skorygowana Świetlówka x14W Świetlówka x36W LED 2 9 1x9W Razem III. MODERNIZACJA OŚWIETLENIA WEWNĘTRZNEGO Przewiduje się zastosowanie nowych bardziej efektywnych opraw typu LED o wyższej sprawności w miejsce tradycyjnych opraw, system zarządzania energią i dodatkowo montaż osobnego licznika energii elektrycznej na potrzeby oświetlenia. Istnienie możliwość zastosowania innej lokalizacji oświetlenia niż zaproponowano w audycie powinno to być uzgodnione z osobą odpowiedzialną za wykonanie projektu modernizacji oświetlenia. Ocena opłacalności L.p. Omówienie Jedn. Stan istniejący Wariant 1 1 Całkowita moc opraw oświetlenia wbudowanego kw 3,94 2,73 2 Współczynnik uwzględniający obniżenie natężenia oświetlenia do poziomu wymaganego F C - 1,0 1,0 3 Czas użytkowania oświetlenia w ciągu dnia t D Czas użytkowania oświetlenia w ciągu nocy t N Współczynnik uwzględniający wykorzystanie nieobecności F O Współczynnik uwzględniający wykorzystanie światła dziennego w oświetleniu F D Roczne zapotrzebowanie na energię finalną na oświetlenie Q K,L - 1,0 1,0-1,0 1,0 kwh/rok 9 857, ,0

6 6 8 Roczne zapotrzebowanie na energię finalną na oświetlenie Q K,L GJ/rok 35,5 24,6 9 Roczne oszczędności energii na oświetlenie Q K,L kwh/rok ,0 10 Jednostkowy koszt energii elektrycznej zł/kwh 0,27 0, Koszt oświetlenia zł/rok 2 646, Roczne oszczędności na oświetleniu Q 0 zł/rok - 812,7 13 Koszt całkowity usprawnienia N U zł ,2 14 SPBT=Nu/Q K,L lata - 92,6 Wybrany wariant 1 Koszt: zł SPBT 92,6 Nowe oświetlenie typu LED opiera się o energooszczędne oświetlenie, które charakteryzuje się: brakiem efektu pulsowania światła możliwością wielokrotnego załączania oświetlenia w ciągu dnia bez skrócenia żywotności źródeł światła zmniejszeniem zużycia energii elektrycznej i mocy oprawy niską temperaturą oprawy w trakcje działania (dłuższy czas żywotności oprawy) większą odporność na wahania napięcia żywotnością min godzin Parametr Powierzchnia użytkowa budynku poddanego modernizacji oświetlenia Ilość zaoszczędzonej energii elektrycznej w wyniku modernizacji Roczne zużycie energii końcowej przed modernizacją oświetlenia Roczne zużycie energii końcowej po modernizacji oświetlenia Jednostka Wartość m 2 209,0 MWh/rok 3,0 kwh/rok kwh/rok 6 830

7 7 Dokumentacja fotograficzna

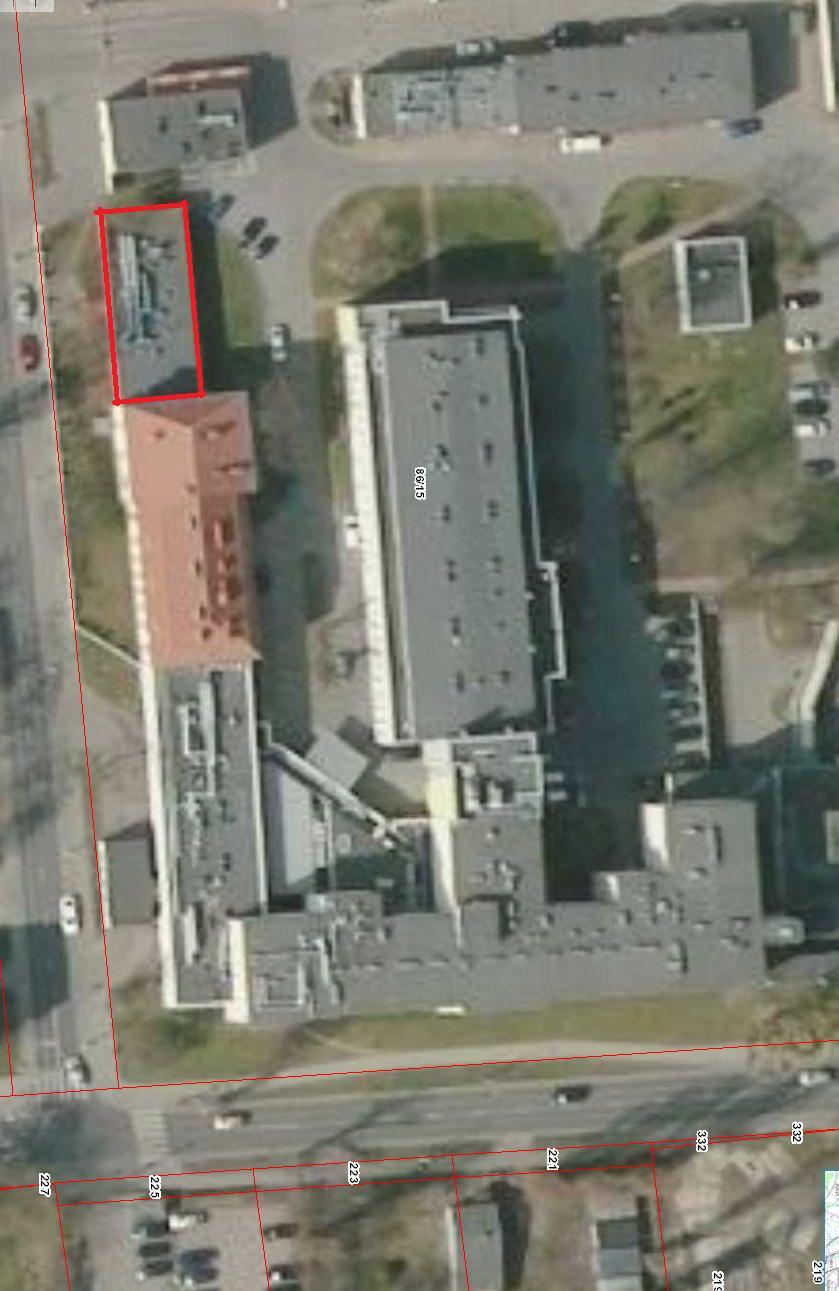

8 8 Plan sytuacyjny Załącznik 1 N

9 9 Uproszczona dokumentacja Załącznik 2 Parter
