1 PL Rozwiązania Safe Access System wsporczy do kolektorów słonecznych Systemy wsporcze do zastosowan na dachach budynków System wsporczy do dużych obciążeń System wsporczy do małych obciążeń Oferta produktów uzupełniających

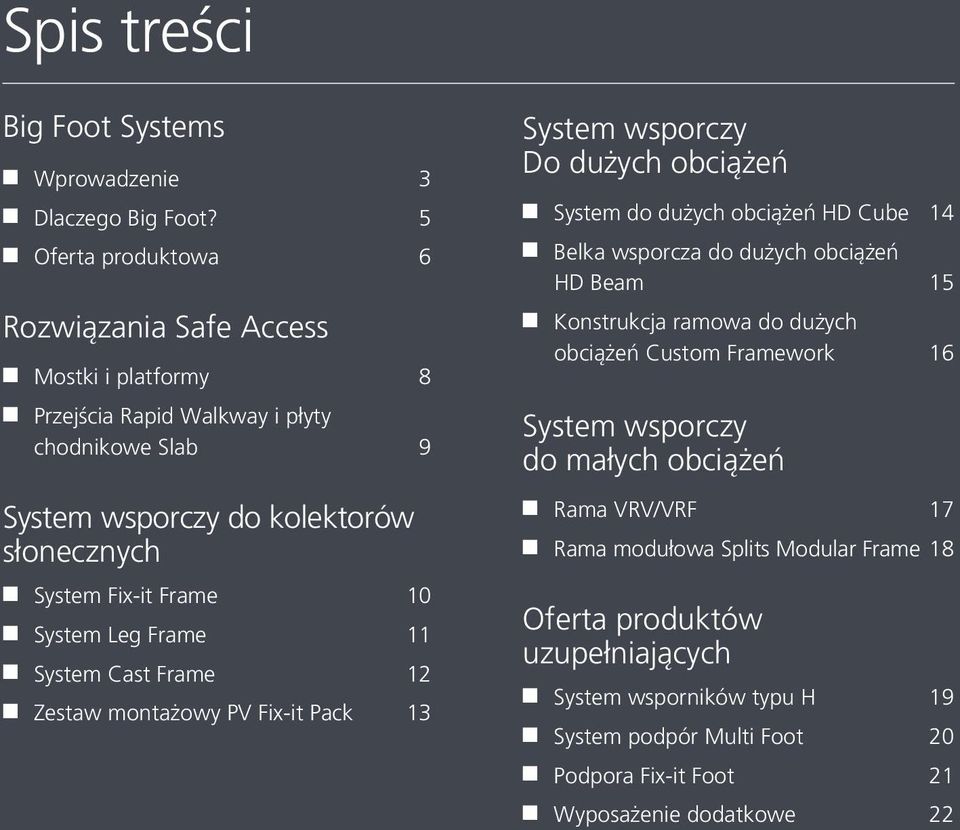

2 Spis treści Big Foot Systems Wprowadzenie 3 Dlaczego Big Foot? 5 Oferta produktowa 6 Rozwiązania Safe Access Mostki i platformy 8 Przejścia Rapid Walkway i płyty chodnikowe Slab 9 System wsporczy do kolektorów słonecznych System Fix-it Frame 10 System Leg Frame 11 System Cast Frame 12 Zestaw montażowy PV Fix-it Pack 13 System wsporczy Do dużych obciążeń System do dużych obciążeń HD Cube 14 Belka wsporcza do dużych obciążeń HD Beam 15 Konstrukcja ramowa do dużych obciążeń Custom Framework 16 System wsporczy do małych obciążeń Rama VRV/VRF 17 Rama modułowa Splits Modular Frame 18 Oferta produktów uzupełniających System wsporników typu H 19 System podpór Multi Foot 20 Podpora Fix-it Foot 21 Wyposażenie dodatkowe 22

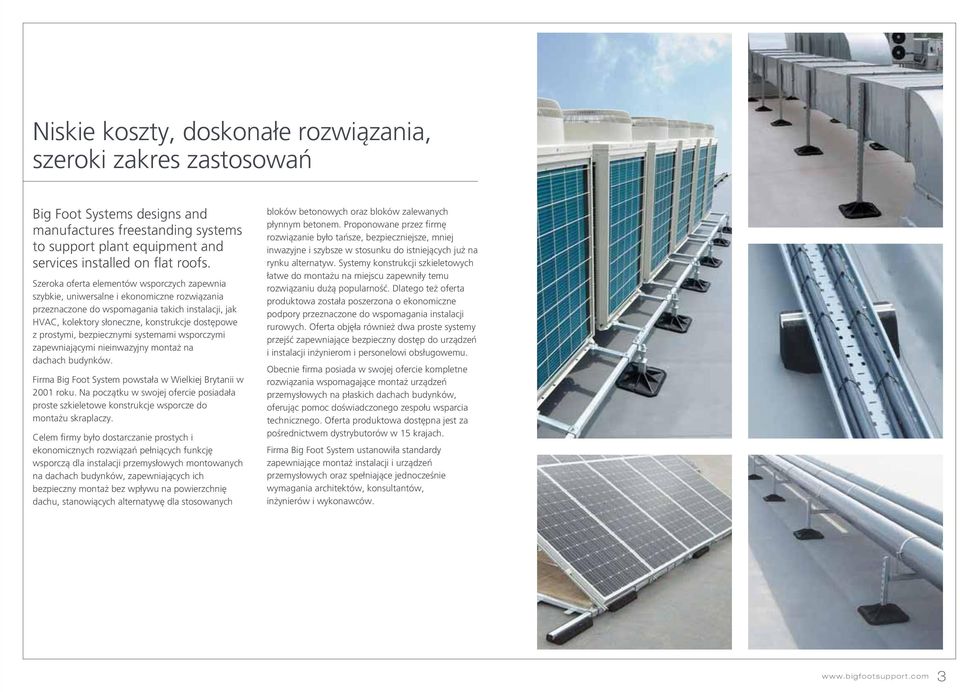

3 Niskie koszty, doskonałe rozwiązania, szeroki zakres zastosowań Big Foot Systems designs and manufactures freestanding systems to support plant equipment and services installed on flat roofs. Szeroka oferta elementów wsporczych zapewnia szybkie, uniwersalne i ekonomiczne rozwiązania przeznaczone do wspomagania takich instalacji, jak HVAC, kolektory słoneczne, konstrukcje dostępowe z prostymi, bezpiecznymi systemami wsporczymi zapewniającymi nieinwazyjny montaż na dachach budynków. Firma Big Foot System powstała w Wielkiej Brytanii w 2001 roku. Na początku w swojej ofercie posiadała proste szkieletowe konstrukcje wsporcze do montażu skraplaczy. Celem firmy było dostarczanie prostych i ekonomicznych rozwiązań pełniących funkcję wsporczą dla instalacji przemysłowych montowanych na dachach budynków, zapewniających ich bezpieczny montaż bez wpływu na powierzchnię dachu, stanowiących alternatywę dla stosowanych bloków betonowych oraz bloków zalewanych płynnym betonem. Proponowane przez firmę rozwiązanie było tańsze, bezpieczniejsze, mniej inwazyjne i szybsze w stosunku do istniejących już na rynku alternatyw. Systemy konstrukcji szkieletowych łatwe do montażu na miejscu zapewniły temu rozwiązaniu dużą popularność. Dlatego też oferta produktowa została poszerzona o ekonomiczne podpory przeznaczone do wspomagania instalacji rurowych. Oferta objęła również dwa proste systemy przejść zapewniające bezpieczny dostęp do urządzeń i instalacji inżynierom i personelowi obsługowemu. Obecnie firma posiada w swojej ofercie kompletne rozwiązania wspomagające montaż urządzeń przemysłowych na płaskich dachach budynków, oferując pomoc doświadczonego zespołu wsparcia technicznego. Oferta produktowa dostępna jest za pośrednictwem dystrybutorów w 15 krajach. Firma Big Foot System ustanowiła standardy zapewniające montaż instalacji i urządzeń przemysłowych oraz spełniające jednocześnie wymagania architektów, konsultantów, inżynierów i wykonawców. 3

4 4

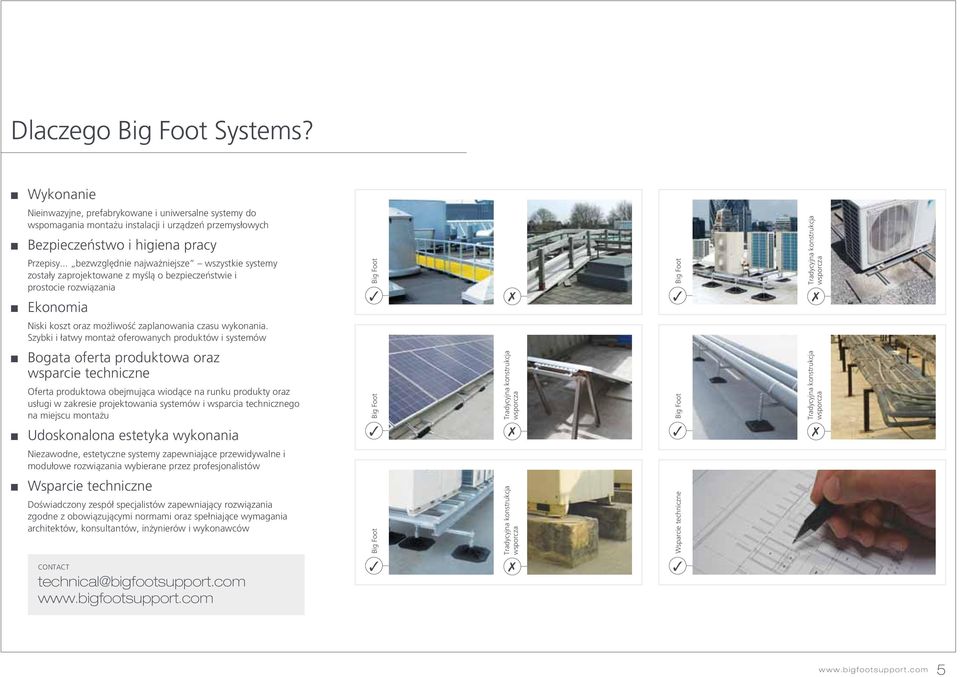

5 Dlaczego Big Foot Systems? Wykonanie Nieinwazyjne, prefabrykowane i uniwersalne systemy do wspomagania montażu instalacji i urządzeń przemysłowych Bezpieczeństwo i higiena pracy Przepisy... bezwzględnie najważniejsze wszystkie systemy zostały zaprojektowane z myślą o bezpieczeństwie i prostocie rozwiązania Ekonomia Big Foot Big Foot Tradycyjna konstrukcja wsporcza Niski koszt oraz możliwość zaplanowania czasu wykonania. Szybki i łatwy montaż oferowanych produktów i systemów Bogata oferta produktowa oraz wsparcie techniczne Oferta produktowa obejmująca wiodące na runku produkty oraz usługi w zakresie projektowania systemów i wsparcia technicznego na miejscu montażu Udoskonalona estetyka wykonania Big Foot Tradycyjna konstrukcja wsporcza Big Foot Tradycyjna konstrukcja wsporcza Niezawodne, estetyczne systemy zapewniające przewidywalne i modułowe rozwiązania wybierane przez profesjonalistów Wsparcie techniczne Doświadczony zespół specjalistów zapewniający rozwiązania zgodne z obowiązującymi normami oraz spełniające wymagania architektów, konsultantów, inżynierów i wykonawców Big Foot Tradycyjna konstrukcja wsporcza Wsparcie techniczne CONTACT technical@bigfootsupport.com 5

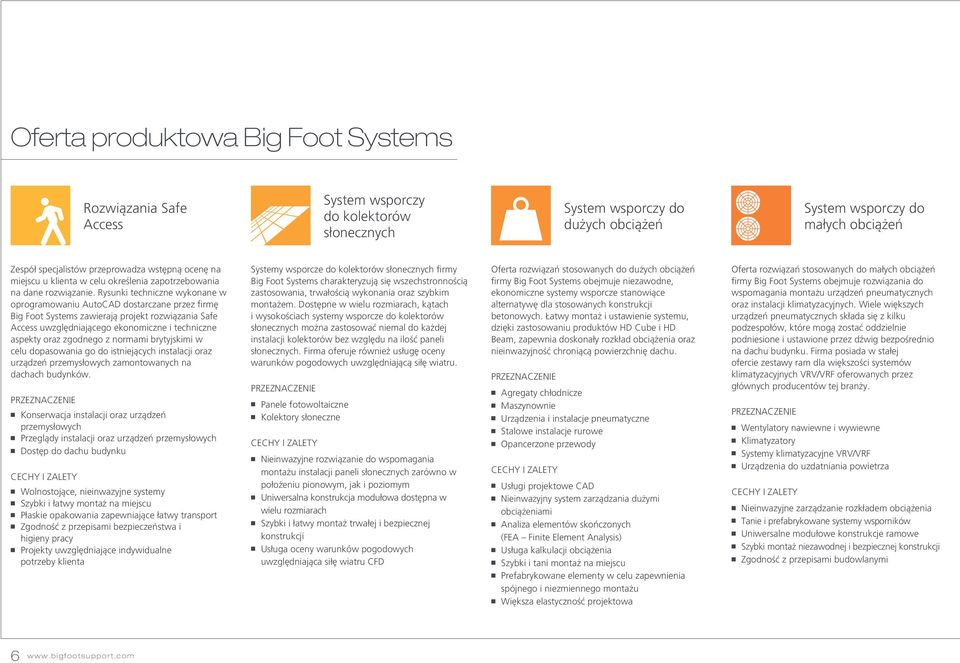

6 Oferta produktowa Big Foot Systems Rozwiązania Safe Access System wsporczy do kolektorów słonecznych System wsporczy do dużych obciążeń System wsporczy do małych obciążeń Zespół specjalistów przeprowadza wstępną ocenę na miejscu u klienta w celu określenia zapotrzebowania na dane rozwiązanie. Rysunki techniczne wykonane w oprogramowaniu AutoCAD dostarczane przez firmę Big Foot Systems zawierają projekt rozwiązania Safe Access uwzględniającego ekonomiczne i techniczne aspekty oraz zgodnego z normami brytyjskimi w celu dopasowania go do istniejących instalacji oraz urządzeń przemysłowych zamontowanych na dachach budynków. PRZEZNACZENIE Konserwacja instalacji oraz urządzeń przemysłowych Przeglądy instalacji oraz urządzeń przemysłowych Dostęp do dachu budynku CECHY I ZALETY Wolnostojące, nieinwazyjne systemy Szybki i łatwy montaż na miejscu Płaskie opakowania zapewniające łatwy transport Zgodność z przepisami bezpieczeństwa i higieny pracy Projekty uwzględniające indywidualne potrzeby klienta Systemy wsporcze do kolektorów słonecznych firmy Big Foot Systems charakteryzują się wszechstronnością zastosowania, trwałością wykonania oraz szybkim montażem. Dostępne w wielu rozmiarach, kątach i wysokościach systemy wsporcze do kolektorów słonecznych można zastosować niemal do każdej instalacji kolektorów bez względu na ilość paneli słonecznych. Firma oferuje również usługę oceny warunków pogodowych uwzględniającą siłę wiatru. PRZEZNACZENIE Panele fotowoltaiczne Kolektory słoneczne CECHY I ZALETY Nieinwazyjne rozwiązanie do wspomagania montażu instalacji paneli słonecznych zarówno w położeniu pionowym, jak i poziomym Uniwersalna konstrukcja modułowa dostępna w wielu rozmiarach Szybki i łatwy montaż trwałej i bezpiecznej konstrukcji Usługa oceny warunków pogodowych uwzględniająca siłę wiatru CFD Oferta rozwiązań stosowanych do dużych obciążeń firmy Big Foot Systems obejmuje niezawodne, ekonomiczne systemy wsporcze stanowiące alternatywę dla stosowanych konstrukcji betonowych. Łatwy montaż i ustawienie systemu, dzięki zastosowaniu produktów HD Cube i HD Beam, zapewnia doskonały rozkład obciążenia oraz nieinwazyjność chroniącą powierzchnię dachu. PRZEZNACZENIE Agregaty chłodnicze Maszynownie Urządzenia i instalacje pneumatyczne Stalowe instalacje rurowe Opancerzone przewody CECHY I ZALETY Usługi projektowe CAD Nieinwazyjny system zarządzania dużymi obciążeniami Analiza elementów skończonych (FEA Finite Element Analysis) Usługa kalkulacji obciążenia Szybki i tani montaż na miejscu Prefabrykowane elementy w celu zapewnienia spójnego i niezmiennego montażu Większa elastyczność projektowa Oferta rozwiązań stosowanych do małych obciążeń firmy Big Foot Systems obejmuje rozwiązania do wspomagania montażu urządzeń pneumatycznych oraz instalacji klimatyzacyjnych. Wiele większych urządzeń pneumatycznych składa się z kilku podzespołów, które mogą zostać oddzielnie podniesione i ustawione przez dźwig bezpośrednio na dachu budynku. Firma posiada w stałej ofercie zestawy ram dla większości systemów klimatyzacyjnych VRV/VRF oferowanych przez głównych producentów tej branży. PRZEZNACZENIE Wentylatory nawiewne i wywiewne Klimatyzatory Systemy klimatyzacyjne VRV/VRF Urządzenia do uzdatniania powietrza CECHY I ZALETY Nieinwazyjne zarządzanie rozkładem obciążenia Tanie i prefabrykowane systemy wsporników Uniwersalne modułowe konstrukcje ramowe Szybki montaż niezawodnej i bezpiecznej konstrukcji Zgodność z przepisami budowlanymi 6

7 Oferta produktów uzupełniających System wsporczy do dużych obciążeń Fix-it Foot RURA STALOWA HD Beam RURA O MAŁEJ ŚREDNICY Custom Framework Rozwiązania Safe Access URZĄDZENIE DO UZDATNIANIA POWIETRZA Rozwiązania Safe Access System wsporczy do dużych obciążeń Rozwiązania Safe Access Włazy dostępowe Custom Access Rapid Walkways Oferta produktów uzupełniających System wsporczy do dużych obciążeń AGREGAT CHŁODNICZY PLATFORMA HD Cube Montaż urządzenia przemysłowego na dachu budynku obejmuje również montaż powiązanego osprzętu dodatkowego. Montaż oprzewodowania mechanicznego i elektrycznego, takiego jak instalacje rurowe, przewody wentylacyjne, kanały kablowe można wspomagać, montując odpowiednie dodatkowe elementy wsporcze znajdujące się w ofercie produktowej firmy. MOSTEK KANAŁ WENTYLACYJNY Oferta produktów uzupełniających Rozwiązania Safe Access H Frame Step Over Oferta produktów uzupełniających PRZEZNACZENIE Instalacje rurowe Kanały wentylacyjne Kanały kablowe Oprzewodowanie Multi Foot RURY O MAŁEJ ŚREDNICY A/C A/C Nieinwazyjne konstrukcje wsporcze do małych obciążeń Szybki i tani montaż Udoskonalona estetyka wykonania systemów Wysokiej jakości i dużej trwałości materiały KANAŁ KABLOWY MASZYNOWNIA Z POMPOWNIĄ VRV/VRF Frames VRF A/C VRF System wsporczy do małych obciążeń CECHY I ZALETY A/C System wsporczy do małych obciążeń Splits Modular Frames WENTYLATOR WYWIEWNY System wsporczy do dużych obciążeń HD Beam S O System wsporczy do kolektorów słonecznych L A R Oferta produktów uzupełniających Wsporniki Swan Neck Cast Frame 7

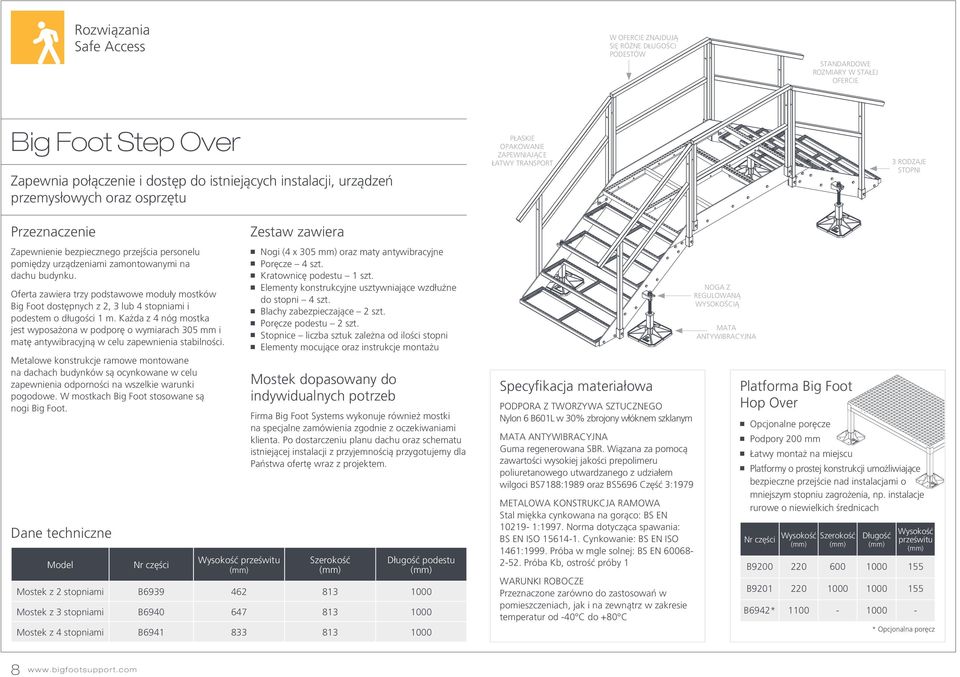

8 Rozwiązania Safe Access W OFERCIE ZNAJDUJĄ SIĘ RÓŻNE DŁUGOŚCI PODESTÓW STANDARDOWE ROZMIARY W STAŁEJ OFERCIE Big Foot Step Over Zapewnia połączenie i dostęp do istniejących instalacji, urządzeń przemysłowych oraz osprzętu PŁASKIE OPAKOWANIE ZAPEWNIAJĄCE ŁATWY TRANSPORT 3 RODZAJE STOPNI Zapewnienie bezpiecznego przejścia personelu pomiędzy urządzeniami zamontowanymi na dachu budynku. Oferta zawiera trzy podstawowe moduły mostków Big Foot dostępnych z 2, 3 lub 4 stopniami i podestem o długości 1 m. Każda z 4 nóg mostka jest wyposażona w podporę o wymiarach 305 mm i matę antywibracyjną w celu zapewnienia stabilności. Metalowe konstrukcje ramowe montowane na dachach budynków są ocynkowane w celu zapewnienia odporności na wszelkie warunki pogodowe. W mostkach Big Foot stosowane są nogi Big Foot. Dane techniczne Model Zestaw zawiera Wysokość prześwitu Nogi (4 x 305 mm) oraz maty antywibracyjne Poręcze 4 szt. Kratownicę podestu 1 szt. Elementy konstrukcyjne usztywniające wzdłużne do stopni 4 szt. Blachy zabezpieczające 2 szt. Poręcze podestu 2 szt. Stopnice liczba sztuk zależna od ilości stopni Elementy mocujące oraz instrukcje montażu Mostek dopasowany do indywidualnych potrzeb Firma Big Foot Systems wykonuje również mostki na specjalne zamówienia zgodnie z oczekiwaniami klienta. Po dostarczeniu planu dachu oraz schematu istniejącej instalacji z przyjemnością przygotujemy dla Państwa ofertę wraz z projektem. Szerokość Długość podestu Mostek z 2 stopniami B Mostek z 3 stopniami B Mostek z 4 stopniami B PODPORA Z TWORZYWA SZTUCZNEGO Nylon 6 B601L w 30% zbrojony włóknem szklanym MATA ANTYWIBRACYJNA poliuretanowego utwardzanego z udziałem wilgoci BS7188:1989 oraz BS5696 Część 3:1979 METALOWA KONSTRUKCJA RAMOWA Stal miękka cynkowana na gorąco: BS EN :1997. Norma dotycząca spawania: BS EN ISO Cynkowanie: BS EN ISO 1461:1999. Próba w mgle solnej: BS EN Próba Kb, ostrość próby 1 temperatur od -40 C do +80 C NOGA Z REGULOWANĄ WYSOKOŚCIĄ MATA ANTYWIBRACYJNA Platforma Big Foot Hop Over Opcjonalne poręcze Podpory 200 mm Łatwy montaż na miejscu Platformy o prostej konstrukcji umożliwiające bezpieczne przejście nad instalacjami o mniejszym stopniu zagrożenia, np. instalacje rurowe o niewielkich średnicach Wysokość Szerokość Długość Wysokość prześwitu B B B6942* * Opcjonalna poręcz 8

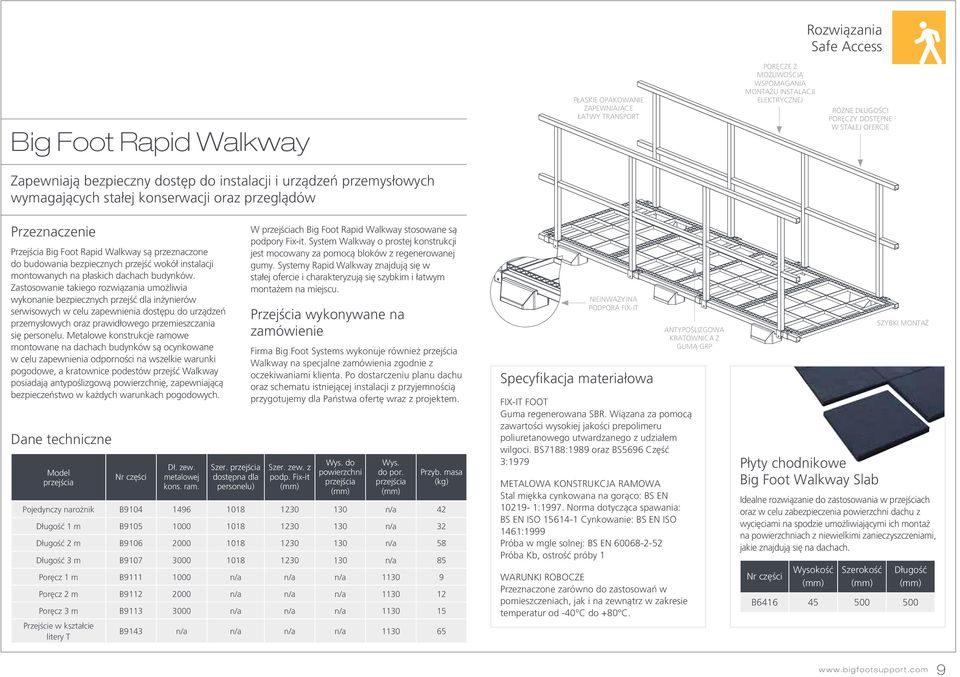

9 Rozwiązania Safe Access Big Foot Rapid Walkway PŁASKIE OPAKOWANIE ZAPEWNIAJĄCE ŁATWY TRANSPORT PORĘCZE Z MOŻLIWOŚCIĄ WSPOMAGANIA MONTAŻU INSTALACJI ELEKTRYCZNEJ RÓŻNE DŁUGOŚCI PORĘCZY DOSTĘPNE W STAŁEJ OFERCIE Zapewniają bezpieczny dostęp do instalacji i urządzeń przemysłowych wymagających stałej konserwacji oraz przeglądów Przejścia Big Foot Rapid Walkway są przeznaczone do budowania bezpiecznych przejść wokół instalacji montowanych na płaskich dachach budynków. Zastosowanie takiego rozwiązania umożliwia wykonanie bezpiecznych przejść dla inżynierów serwisowych w celu zapewnienia dostępu do urządzeń przemysłowych oraz prawidłowego przemieszczania się personelu. Metalowe konstrukcje ramowe montowane na dachach budynków są ocynkowane w celu zapewnienia odporności na wszelkie warunki pogodowe, a kratownice podestów przejść Walkway posiadają antypoślizgową powierzchnię, zapewniającą bezpieczeństwo w każdych warunkach pogodowych. Dane techniczne Model przejścia Dł. zew. metalowej kons. ram. Szer. przejścia dostępna dla personelu) W przejściach Big Foot Rapid Walkway stosowane są podpory Fix-it. System Walkway o prostej konstrukcji jest mocowany za pomocą bloków z regenerowanej gumy. Systemy Rapid Walkway znajdują się w stałej ofercie i charakteryzują się szybkim i łatwym montażem na miejscu. Przejścia wykonywane na zamówienie Firma Big Foot Systems wykonuje również przejścia Walkway na specjalne zamówienia zgodnie z oczekiwaniami klienta. Po dostarczeniu planu dachu oraz schematu istniejącej instalacji z przyjemnością przygotujemy dla Państwa ofertę wraz z projektem. Szer. zew. z podp. Fix-it Wys. do powierzchni przejścia Wys. do por. przejścia Przyb. masa (kg) Pojedynczy narożnik B n/a 42 Długość 1 m B n/a 32 Długość 2 m B n/a 58 Długość 3 m B n/a 85 Poręcz 1 m B n/a n/a n/a Poręcz 2 m B n/a n/a n/a Poręcz 3 m B n/a n/a n/a Przejście w kształcie litery T B9143 n/a n/a n/a n/a NIEINWAZYJNA PODPORA FIX-IT FIX-IT FOOT poliuretanowego utwardzanego z udziałem wilgoci. BS7188:1989 oraz BS5696 Część 3:1979 METALOWA KONSTRUKCJA RAMOWA Stal miękka cynkowana na gorąco: BS EN :1997. Norma dotycząca spawania: BS EN ISO Cynkowanie: BS EN ISO 1461:1999 Próba w mgle solnej: BS EN Próba Kb, ostrość próby 1 temperatur od -40 C do +80 C. ANTYPOŚLIZGOWA KRATOWNICA Z GUMĄ GRP Płyty chodnikowe Big Foot Walkway Slab Idealne rozwiązanie do zastosowania w przejściach oraz w celu zabezpieczenia powierzchni dachu z wycięciami na spodzie umożliwiającymi ich montaż na powierzchniach z niewielkimi zanieczyszczeniami, jakie znajdują się na dachach. Wysokość Szerokość SZYBKI MONTAŻ Długość B

10 System wsporczy do kolektorów słonecznych MOCOWANIA DO KOŃCOWYCH PANELI SŁONECZNYCH WSPORNIKI KĄTOWE O KĄTACH 10, 20 I 30 Big Foot Solar Fix-it Frame MOCOWANIA DO PANELI SŁONECZNYCH Panele słoneczne Rama Big Foot Solar Fix-it Frame zapewnia szybki montaż przy wykorzystaniu płyt chodnikowych o wymiarach 600 mm x 600 mm x 50 mm i masie 40 kg, stanowiących balast (nieobjęte dostawą). Dzięki wykorzystaniu podpór Fix-it ten system modułowy posiada bardzo szeroki zakres zastosowań przy oferowanych opcjach montażu. Ramy Solar Fix-it Frame dostępne są w wielu rozmiarach, kątach i wysokościach. Rama może zostać dopasowana do niemal każdej instalacji. Standardowe systemy paneli 10, 20 i 30 znajdują się w stałej ofercie. Projekty przygotowywane na podstawie indywidualnych zamówień. Stalowe konstrukcje ramowe cynkowane na gorąco zapewniają maksymalną ochronę przed korozją w każdych warunkach pogodowych. Zestaw zawiera Podpory Fix-it Ramę cynkowaną na gorąco Wsporniki typu A oraz elementy mocujące Mocowania do paneli słonecznych Instrukcje montażu Analiza wiatru Obecnie firma Big Foot Systems korzysta z oprogramowania CFD (Computational Fluid Dynamics numeryczna mechanika płynów) w celu obliczania warunków obciążenia wiatrem dla danego zastosowania. Korzystając z programu do pionowego sondażu atmosfery wiodącego producenta tej branży, firmy ANSYS, analiza jest przeprowadzana w oparciu o rozmiar paneli słonecznych, ich ilość, nachylenie oraz masę, a następnie jest obliczana w celu określenia wymagań dotyczących stabilności systemu wsporczego do kolektorów słonecznych. Modelowanie CFD wykonywane przez firmę Big Foot Systems jest przeprowadzane w oparciu o informacje dostarczone przez klienta i jest ono dostępne dla klientów w zależności od danego planu. Fix-it Foot W systemach Big Foot Solar Fix-it Frame stosowane są podpory Fix-it odporne na działanie promieni ultrafioletowych, tworzące estetyczne, wysokiej jakości systemy wsporników. Wykonane z trwałej, regenerowanej gumy z szynami w górnych powierzchniach, umożliwiające zamocowanie słupków oraz kształtowników 40 mm x 40 mm. FIX-IT FOOT 250 LOW NIEINWAZYJNA, PODPORA FIX-IT ODPORNA NA DZIAŁANIE PROMIENI ULTRAFIOLETOWYCH OCYNKOWANA, STALOWA RAMA GŁÓWNA FIX-IT FOOT GUMA REGENEROWANA SBR. WIĄZANA ZA POMOCĄ ZAWARTOŚCI WYSOKIEJ JAKOŚCI PREPOLIMERU POLIURETANOWEGO UTWARDZANEGO Z UDZIAŁEM WILGOCI. BS 7188: A2:2009 ORAZ BS EN :2008 METALOWA KONSTRUKCJA RAMOWA Stal miękka cynkowana na gorąco: BS EN :1997. Norma dotycząca spawania: BS EN ISO Cynkowanie: BS EN ISO 1461:1999 Próba w mgle solnej: BS EN Próba Kb, ostrość próby 1 temperatur od -40 C do +80 C. BS EN MOCOWANIA DO PANELI SŁONECZNYCH POLIPROPYLEN ZBROJONY W 15% SZKŁEM ODPORNOŚĆ NA DZIAŁANIE PROMIENI ULTRAFIOLETOWYCH KOLOR CZARNY PODNOSZENIE WYMAGAJĄCE JEDNEJ OSOBY WSPORNIKI POPRZECZNE ZAPEWNIAJĄCE STABILNOŚĆ OCYNKOWANA KONSTRUKCJA PRĘTOWA PODPORY GUMOWE ZAPEWNIAJĄCE BEZPIECZNY KONTAKT Z POWIERZCHNIĄ DACHU PODSTAWOWE KOMPONENTY KOMPATYBILNE ZE STOSOWANYMI ROZWIĄZANIA PRZEMYSŁOWYMI 10

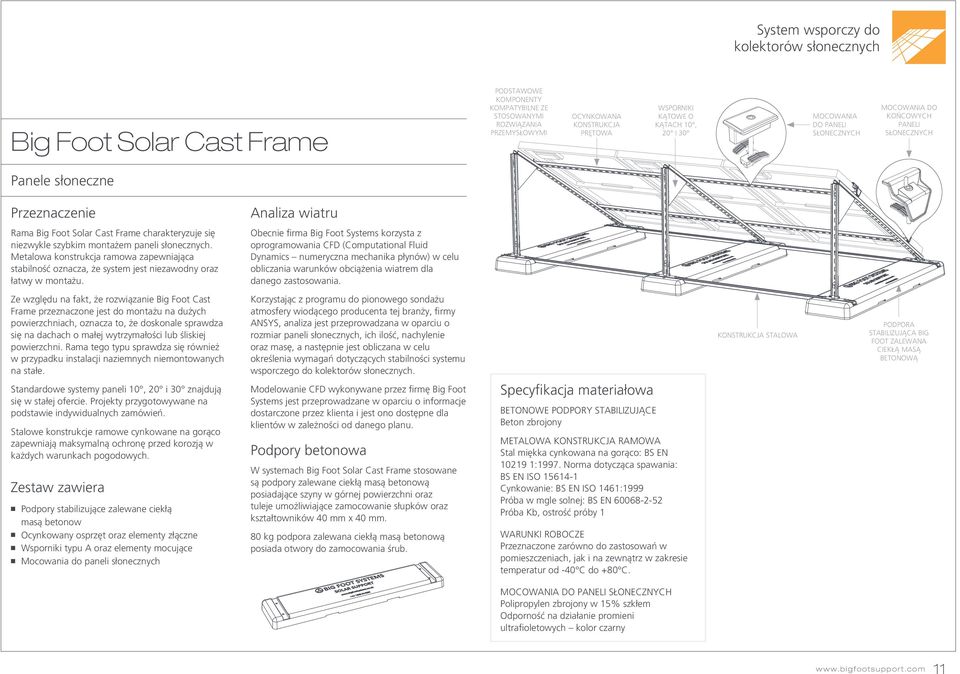

11 System wsporczy do kolektorów słonecznych Big Foot Solar Cast Frame PODSTAWOWE KOMPONENTY KOMPATYBILNE ZE STOSOWANYMI ROZWIĄZANIA PRZEMYSŁOWYMI OCYNKOWANA KONSTRUKCJA PRĘTOWA WSPORNIKI KĄTOWE O KĄTACH 10, 20 I 30 MOCOWANIA DO PANELI SŁONECZNYCH MOCOWANIA DO KOŃCOWYCH PANELI SŁONECZNYCH Panele słoneczne Analiza wiatru Rama Big Foot Solar Cast Frame charakteryzuje się niezwykle szybkim montażem paneli słonecznych. Metalowa konstrukcja ramowa zapewniająca stabilność oznacza, że system jest niezawodny oraz łatwy w montażu. Obecnie firma Big Foot Systems korzysta z oprogramowania CFD (Computational Fluid Dynamics numeryczna mechanika płynów) w celu obliczania warunków obciążenia wiatrem dla danego zastosowania. Ze względu na fakt, że rozwiązanie Big Foot Cast Frame przeznaczone jest do montażu na dużych powierzchniach, oznacza to, że doskonale sprawdza się na dachach o małej wytrzymałości lub śliskiej powierzchni. Rama tego typu sprawdza się również w przypadku instalacji naziemnych niemontowanych na stałe. Standardowe systemy paneli 10, 20 i 30 znajdują się w stałej ofercie. Projekty przygotowywane na podstawie indywidualnych zamówień. Stalowe konstrukcje ramowe cynkowane na gorąco zapewniają maksymalną ochronę przed korozją w każdych warunkach pogodowych. Zestaw zawiera Podpory stabilizujące zalewane ciekłą masą betonow Ocynkowany osprzęt oraz elementy złączne Wsporniki typu A oraz elementy mocujące Mocowania do paneli słonecznych Korzystając z programu do pionowego sondażu atmosfery wiodącego producenta tej branży, firmy ANSYS, analiza jest przeprowadzana w oparciu o rozmiar paneli słonecznych, ich ilość, nachylenie oraz masę, a następnie jest obliczana w celu określenia wymagań dotyczących stabilności systemu wsporczego do kolektorów słonecznych. Modelowanie CFD wykonywane przez firmę Big Foot Systems jest przeprowadzane w oparciu o informacje dostarczone przez klienta i jest ono dostępne dla klientów w zależności od danego planu. Podpory betonowa W systemach Big Foot Solar Cast Frame stosowane są podpory zalewane ciekłą masą betonową posiadające szyny w górnej powierzchni oraz tuleje umożliwiające zamocowanie słupków oraz kształtowników 40 mm x 40 mm. 80 kg podpora zalewana ciekłą masą betonową posiada otwory do zamocowania śrub. BETONOWE PODPORY STABILIZUJĄCE Beton zbrojony METALOWA KONSTRUKCJA RAMOWA Stal miękka cynkowana na gorąco: BS EN :1997. Norma dotycząca spawania: BS EN ISO Cynkowanie: BS EN ISO 1461:1999 Próba w mgle solnej: BS EN Próba Kb, ostrość próby 1 temperatur od -40 C do +80 C. KONSTRUKCJA STALOWA PODPORA STABILIZUJĄCA BIG FOOT ZALEWANA CIEKŁĄ MASĄ BETONOWĄ MOCOWANIA DO PANELI SŁONECZNYCH Polipropylen zbrojony w 15% szkłem Odporność na działanie promieni ultrafioletowych kolor czarny 11

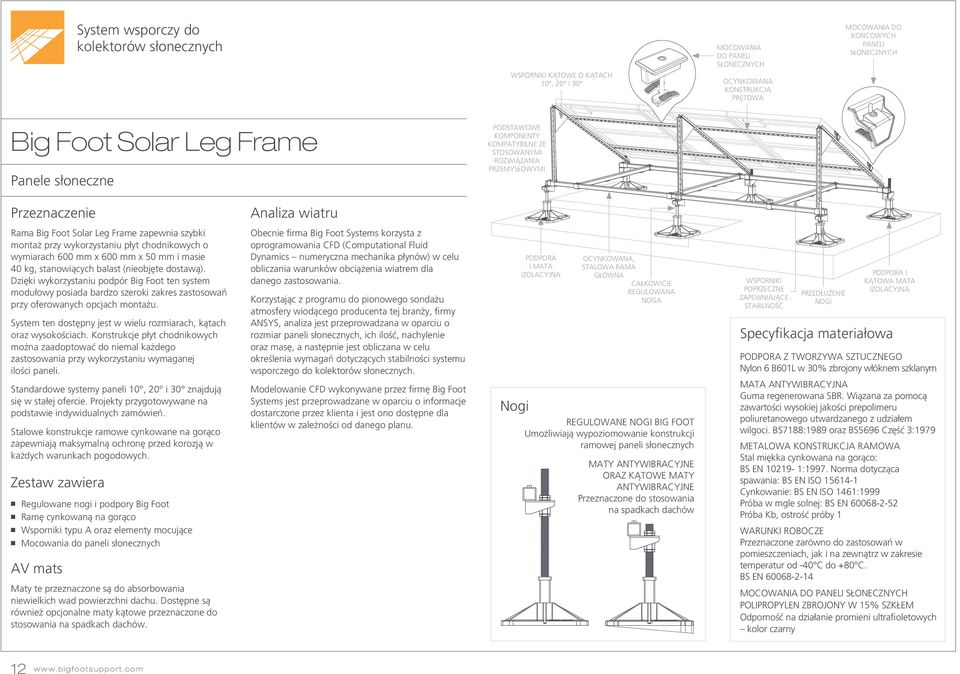

12 System wsporczy do kolektorów słonecznych WSPORNIKI KĄTOWE O KĄTACH 10, 20 I 30 MOCOWANIA DO PANELI SŁONECZNYCH OCYNKOWANA KONSTRUKCJA PRĘTOWA MOCOWANIA DO KOŃCOWYCH PANELI SŁONECZNYCH Big Foot Solar Leg Frame Panele słoneczne PODSTAWOWE KOMPONENTY KOMPATYBILNE ZE STOSOWANYMI ROZWIĄZANIA PRZEMYSŁOWYMI Analiza wiatru Rama Big Foot Solar Leg Frame zapewnia szybki montaż przy wykorzystaniu płyt chodnikowych o wymiarach 600 mm x 600 mm x 50 mm i masie 40 kg, stanowiących balast (nieobjęte dostawą). Dzięki wykorzystaniu podpór Big Foot ten system modułowy posiada bardzo szeroki zakres zastosowań przy oferowanych opcjach montażu. System ten dostępny jest w wielu rozmiarach, kątach oraz wysokościach. Konstrukcje płyt chodnikowych można zaadoptować do niemal każdego zastosowania przy wykorzystaniu wymaganej ilości paneli. Standardowe systemy paneli 10, 20 i 30 znajdują się w stałej ofercie. Projekty przygotowywane na podstawie indywidualnych zamówień. Stalowe konstrukcje ramowe cynkowane na gorąco zapewniają maksymalną ochronę przed korozją w każdych warunkach pogodowych. Zestaw zawiera Regulowane nogi i podpory Big Foot Ramę cynkowaną na gorąco Wsporniki typu A oraz elementy mocujące Mocowania do paneli słonecznych AV mats Maty te przeznaczone są do absorbowania niewielkich wad powierzchni dachu. Dostępne są również opcjonalne maty kątowe przeznaczone do stosowania na spadkach dachów. Obecnie firma Big Foot Systems korzysta z oprogramowania CFD (Computational Fluid Dynamics numeryczna mechanika płynów) w celu obliczania warunków obciążenia wiatrem dla danego zastosowania. Korzystając z programu do pionowego sondażu atmosfery wiodącego producenta tej branży, firmy ANSYS, analiza jest przeprowadzana w oparciu o rozmiar paneli słonecznych, ich ilość, nachylenie oraz masę, a następnie jest obliczana w celu określenia wymagań dotyczących stabilności systemu wsporczego do kolektorów słonecznych. Modelowanie CFD wykonywane przez firmę Big Foot Systems jest przeprowadzane w oparciu o informacje dostarczone przez klienta i jest ono dostępne dla klientów w zależności od danego planu. Nogi PODPORA I MATA IZOLACYJNA OCYNKOWANA, STALOWA RAMA GŁÓWNA CAŁKOWICIE REGULOWANA NOGA REGULOWANE NOGI BIG FOOT Umożliwiają wypoziomowanie konstrukcji ramowej paneli słonecznych MATY ANTYWIBRACYJNE ORAZ KĄTOWE MATY ANTYWIBRACYJNE Przeznaczone do stosowania na spadkach dachów WSPORNIKI POPRZECZNE ZAPEWNIAJĄCE STABILNOŚĆ PRZEDŁUŻENIE NOGI PODPORA I KĄTOWA MATA IZOLACYJNA PODPORA Z TWORZYWA SZTUCZNEGO Nylon 6 B601L w 30% zbrojony włóknem szklanym MATA ANTYWIBRACYJNA poliuretanowego utwardzanego z udziałem wilgoci. BS7188:1989 oraz BS5696 Część 3:1979 METALOWA KONSTRUKCJA RAMOWA Stal miękka cynkowana na gorąco: BS EN :1997. Norma dotycząca spawania: BS EN ISO Cynkowanie: BS EN ISO 1461:1999 Próba w mgle solnej: BS EN Próba Kb, ostrość próby 1 temperatur od -40 C do +80 C. BS EN MOCOWANIA DO PANELI SŁONECZNYCH POLIPROPYLEN ZBROJONY W 15% SZKŁEM Odporność na działanie promieni ultrafioletowych kolor czarny 12

13 System wsporczy do kolektorów słonecznych MOCOWANIA DO PANELI SŁONECZNYCH WSPORNIKI KĄTOWE O KĄTACH 10, 20 I 30 MOCOWANIA DO KOŃCOWYCH PANELI SŁONECZNYCH Big Foot Solar PV Fix-it Packs Panele słoneczne Zestaw zawiera Zestaw montażowy Big Foot Solar PV Fix-it Pack zapewnia szybki montaż przy wykorzystaniu płyt chodnikowych o wymiarach 600 mm x 600 mm x 50 mm i masie 40 kg, stanowiących balast (nie objęte dostawą). Dzięki wykorzystaniu podpór Big Foot Systems Fix-it Feet ten system modułowy posiada bardzo szeroki zakres zastosowań. Ramy Solar PV Fix-it Frame dostępne są w wielu rozmiarach, kątach i wysokościach oraz stanowią idealne rozwiązanie w przypadku instalacji montowanych na płaskich dachach budynków. Kompletne zestawy montażowe zawierają również łatwe w montażu mocowania do paneli słonecznych. Standardowe systemy paneli 10, 20 i 30 znajdują się w stałej ofercie. Projekty przygotowywane na podstawie indywidualnych zamówień. Podpory Fix-it Ramę cynkowaną na gorąco Wsporniki typu A oraz elementy mocujące Mocowania do paneli słonecznych Fix-it Foot W zestawach montażowych Big Foot Solar PV Fix-it Pack stosowane są podpory Fix-it odporne na działanie promieni ultrafioletowych, tworzące estetyczne, wysokiej jakości systemy wsporników. Wykonane z trwałej, regenerowanej gumy z szyną w górnej powierzchni, umożliwiającą zamocowanie słupków oraz kształtowników 40 mm x 40 mm. NIEINWAZYJNA PODPORA FIX-IT ODPORNA NA DZIAŁANIE PROMIENI ULTRAFIOLETOWYCH OCYNKOWANA, STALOWA RAMA GŁÓWNA PODNOSZENIE WYMAGAJĄCE JEDNEJ OSOBY WSPORNIKI POPRZECZNE ZAPEWNIAJĄCE STABILNOŚĆ Model Wysokość Długość Szerokość Masa produktu (kg) 3 paneli 10 SB paneli 20 SB paneli 30 SB paneli 10 SB paneli 20 SB paneli 30 SB paneli 10 SB paneli 20 SB paneli 30 SB PODPORY GUMOWE ZAPEWNIAJĄCE BEZPIECZNY KONTAKT Z POWIERZCHNIĄ DACHU Opcje zestawów montażowych Specyfikacja materiałowa ZESTAW MONTAŻOWY 3 PANELI FIX-IT FOOT poliuretanowego utwardzanego z udziałem wilgoci. BS7188:1989 oraz BS5696 Część 3:1979 ZESTAW MONTAŻOWY 4 PANELI Dane techniczne OCYNKOWANA KONSTRUKCJA PRĘTOWA PODSTAWOWE KOMPONENTY KOMPATYBILNE ZE STOSOWANYMI ROZWIĄZANIA PRZEMYSŁOWYMI ZESTAW MONTAŻOWY 5 PANELI Odpowiednie do wszystkich paneli słonecznych PV o wymiarach w zakresie wysokości 1400 mm 1700 mm i szerokości 800 mm 1019 mm. METALOWA KONSTRUKCJA RAMOWA Stal miękka cynkowana na gorąco: BS EN :1997. Norma dotycząca spawania: BS EN ISO Cynkowanie: BS EN ISO 1461:1999 Próba w mgle solnej: BS EN Próba Kb, ostrość próby 1 PRZEZNACZONE ZARÓWNO DO ZASTOSOWAŃ W POMIESZCZENIACH, JAK I NA ZEWNĄTRZ W ZAKRESIE TEMPERATUR OD -40 C DO +80 C. BS EN MOCOWANIA DO PANELI SŁONECZNYCH Polipropylen zbrojony w 15% szkłem Odporność na działanie promieni ultrafioletowych kolor czarny 13

14 System wsporczy do dużych obciążeń Big Foot HD Cube Agregaty chłodnicze Maszynownie Duże urządzenia do uzdatniania powietrza PODNIESIENIE INSTALACJI DO DUŻYCH OBCIĄŻEŃ POWYŻEJ POWIERZCHNI DACHU W CELU UMOŻLIWIENIA PRZEPROWADZANIA DŁUGOTERMINOWYCH KONSERWACJI DACHU OPCJONALNY NASTAWIACZ UMOŻLIWIAJĄCY WYPOZIOMOWANIE W CELU DOPASOWANIA DO SPADKÓW DACHU ORAZ MAT ANTYWIBRACYJNYCH OCYNKOWANA RAMA ZE STALI MIĘKKIEJ HD Cube zapewnia kompletne, skuteczne i trwałe rozwiązanie do wspomagania montażu instalacji do dużych obciążeń na płaskich dachach budynków. Idealne rozwiązanie do wspomagania montażu dużych maszynowni, agregatów chłodniczych oraz dużych urządzeń do uzdatniania powietrza. HD Cube stanowi uproszczoną metodę montażu bez konieczności stosowania tradycyjnego cokołu odlewanego z betonu dla danej konstrukcji. Analiza elementów skończonych (FEA Finite Element Analysis) Korzystając z programu analizy obciążenia wiodącego producenta tej branży, firmy ANSYS, istnieje możliwość obliczenia specyficznych warunków obciążenia przy uwzględnieniu całkowitej masy, rozkładu masy oraz wymiarów w celu zoptymalizowania projektowanej konstrukcji do dużych obciążeń. Obliczenia dotyczące analizy elementów skończonych są przeprowadzane w oparciu o informacje dostarczone przez klienta w zależności od planu oraz jego złożoności. Dane techniczne Model Wymiary podpory Zestaw zawiera Wysokość Podpory 4 szt. Maty antywibracyjne 4 szt. Ramę cynkowaną na gorąco Regulacja pionowa Maksymalna wysokość 600HD Cube, przy nastawiaczu ustawionym na górze, wynosi 640 mm i może być regulowana do maksymalnie 720 mm (80 mm zakresu regulacji w ramach maksymalnego położenia nastawiacza). 200HD Cube: Zakres regulacji od minimalnej wysokości 240 mm do maksymalnej wysokości 320 mm. Model Nastawiacz HDC Odcisk Długość Maks. obciążenie elementu Cube (kg) Szerokość Masa opakowania (kg) 200HDC B x HDC B x HDC B x HDC B x Masa (kg) B Pręt górny: Kształtownik 700 mm x 50 mm x 50 mm (ścianka 5mm) Rama: Kształtownik 50 mm x 50 mm (ścianka 5mm) MATY ANTYWIBRACYJNE HD Cube 200HDC 600HDC SZYBKI MONTAŻ PODPORA Z TWORZYWA SZTUCZNEGO Nylon 6 B601L w 30% zbrojony włóknem szklanym MATA ANTYWIBRACYJNA poliuretanowego utwardzanego z udziałem wilgoci. BS7188:1989 oraz BS5696 Część 3:1979 METALOWA KONSTRUKCJA RAMOWA Stal miękka cynkowana na gorąco: BS EN :1997. Norma dotycząca spawania: BS EN ISO Cynkowanie: BS EN ISO 1461:1999 Próba w mgle solnej: BS EN Próba Kb, ostrość próby 1 temperatur od -40 C do +80 C. 14

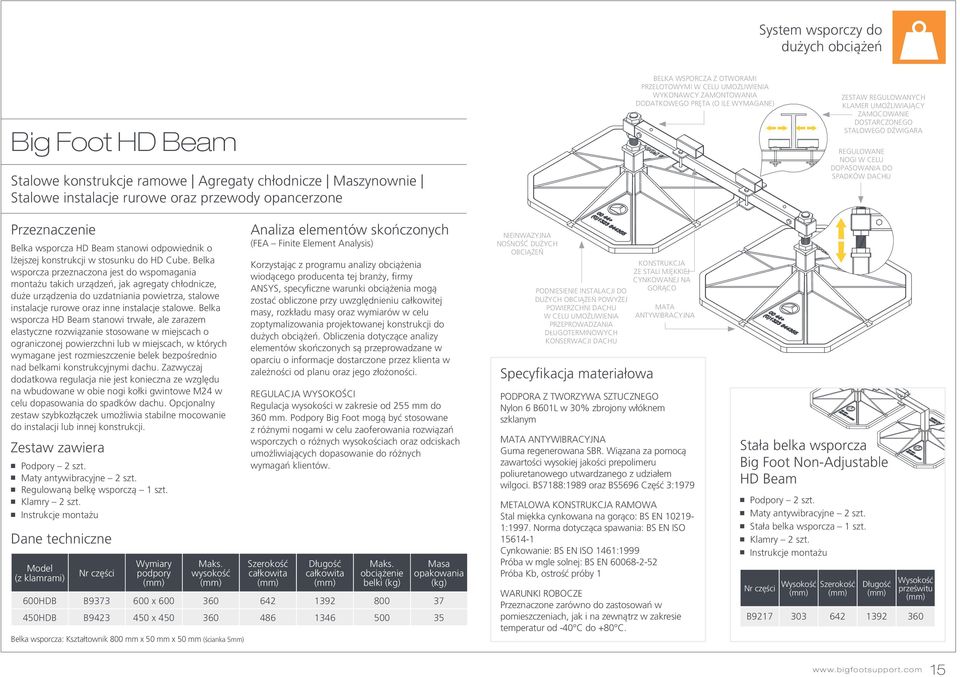

15 System wsporczy do dużych obciążeń Big Foot HD Beam Stalowe konstrukcje ramowe Agregaty chłodnicze Maszynownie Stalowe instalacje rurowe oraz przewody opancerzone BELKA WSPORCZA Z OTWORAMI PRZELOTOWYMI W CELU UMOŻLIWIENIA WYKONAWCY ZAMONTOWANIA DODATKOWEGO PRĘTA (O ILE WYMAGANE) ZESTAW REGULOWANYCH KLAMER UMOŻLIWIAJĄCY ZAMOCOWANIE DOSTARCZONEGO STALOWEGO DŹWIGARA REGULOWANE NOGI W CELU DOPASOWANIA DO SPADKÓW DACHU Belka wsporcza HD Beam stanowi odpowiednik o lżejszej konstrukcji w stosunku do HD Cube. Belka wsporcza przeznaczona jest do wspomagania montażu takich urządzeń, jak agregaty chłodnicze, duże urządzenia do uzdatniania powietrza, stalowe instalacje rurowe oraz inne instalacje stalowe. Belka wsporcza HD Beam stanowi trwałe, ale zarazem elastyczne rozwiązanie stosowane w miejscach o ograniczonej powierzchni lub w miejscach, w których wymagane jest rozmieszczenie belek bezpośrednio nad belkami konstrukcyjnymi dachu. Zazwyczaj dodatkowa regulacja nie jest konieczna ze względu na wbudowane w obie nogi kołki gwintowe M24 w celu dopasowania do spadków dachu. Opcjonalny zestaw szybkozłączek umożliwia stabilne mocowanie do instalacji lub innej konstrukcji. Zestaw zawiera Podpory 2 szt. Maty antywibracyjne 2 szt. Regulowaną belkę wsporczą 1 szt. Klamry 2 szt. Instrukcje montażu Dane techniczne Model (z klamrami) Wymiary podpory Maks. wysokość Analiza elementów skończonych (FEA Finite Element Analysis) Korzystając z programu analizy obciążenia wiodącego producenta tej branży, firmy ANSYS, specyficzne warunki obciążenia mogą zostać obliczone przy uwzględnieniu całkowitej masy, rozkładu masy oraz wymiarów w celu zoptymalizowania projektowanej konstrukcji do dużych obciążeń. Obliczenia dotyczące analizy elementów skończonych są przeprowadzane w oparciu o informacje dostarczone przez klienta w zależności od planu oraz jego złożoności. REGULACJA WYSOKOŚCI Regulacja wysokości w zakresie od 255 mm do 360 mm. Podpory Big Foot mogą być stosowane z różnymi nogami w celu zaoferowania rozwiązań wsporczych o różnych wysokościach oraz odciskach umożliwiających dopasowanie do różnych wymagań klientów. Szerokość całkowita Długość całkowita Maks. obciążenie belki (kg) Masa opakowania (kg) 600HDB B x HDB B x Belka wsporcza: Kształtownik 800 mm x 50 mm x 50 mm (ścianka 5mm) NIEINWAZYJNA NOŚNOŚĆ DUŻYCH OBCIĄŻEŃ PODNIESIENIE INSTALACJI DO DUŻYCH OBCIĄŻEŃ POWYŻEJ POWIERZCHNI DACHU W CELU UMOŻLIWIENIA PRZEPROWADZANIA DŁUGOTERMINOWYCH KONSERWACJI DACHU KONSTRUKCJA ZE STALI MIĘKKIEJ CYNKOWANEJ NA GORĄCO MATA ANTYWIBRACYJNA PODPORA Z TWORZYWA SZTUCZNEGO Nylon 6 B601L w 30% zbrojony włóknem szklanym MATA ANTYWIBRACYJNA poliuretanowego utwardzanego z udziałem wilgoci. BS7188:1989 oraz BS5696 Część 3:1979 METALOWA KONSTRUKCJA RAMOWA Stal miękka cynkowana na gorąco: BS EN :1997. Norma dotycząca spawania: BS EN ISO Cynkowanie: BS EN ISO 1461:1999 Próba w mgle solnej: BS EN Próba Kb, ostrość próby 1 temperatur od -40 C do +80 C. Stała belka wsporcza Big Foot Non-Adjustable HD Beam Podpory 2 szt. Maty antywibracyjne 2 szt. Stała belka wsporcza 1 szt. Klamry 2 szt. Instrukcje montażu Wysokość Szerokość Długość Wysokość prześwitu B

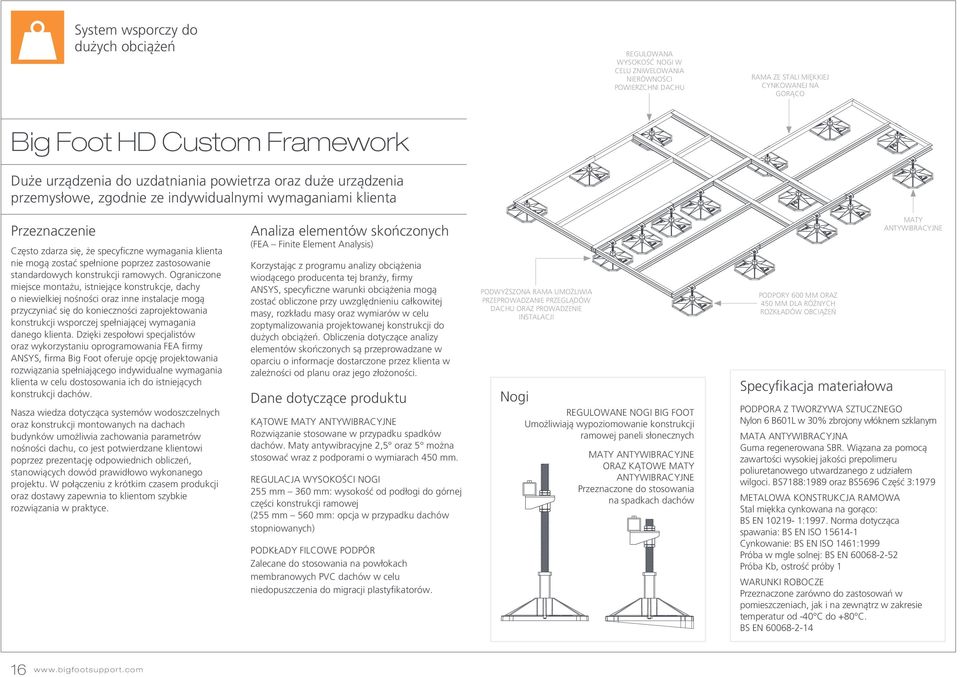

16 System wsporczy do dużych obciążeń REGULOWANA WYSOKOŚĆ NOGI W CELU ZNIWELOWANIA NIERÓWNOŚCI POWIERZCHNI DACHU RAMA ZE STALI MIĘKKIEJ CYNKOWANEJ NA GORĄCO Big Foot HD Custom Framework Duże urządzenia do uzdatniania powietrza oraz duże urządzenia przemysłowe, zgodnie ze indywidualnymi wymaganiami klienta Często zdarza się, że specyficzne wymagania klienta nie mogą zostać spełnione poprzez zastosowanie standardowych konstrukcji ramowych. Ograniczone miejsce montażu, istniejące konstrukcje, dachy o niewielkiej nośności oraz inne instalacje mogą przyczyniać się do konieczności zaprojektowania konstrukcji wsporczej spełniającej wymagania danego klienta. Dzięki zespołowi specjalistów oraz wykorzystaniu oprogramowania FEA firmy ANSYS, firma Big Foot oferuje opcję projektowania rozwiązania spełniającego indywidualne wymagania klienta w celu dostosowania ich do istniejących konstrukcji dachów. Nasza wiedza dotycząca systemów wodoszczelnych oraz konstrukcji montowanych na dachach budynków umożliwia zachowania parametrów nośności dachu, co jest potwierdzane klientowi poprzez prezentację odpowiednich obliczeń, stanowiących dowód prawidłowo wykonanego projektu. W połączeniu z krótkim czasem produkcji oraz dostawy zapewnia to klientom szybkie rozwiązania w praktyce. Analiza elementów skończonych (FEA Finite Element Analysis) Korzystając z programu analizy obciążenia wiodącego producenta tej branży, firmy ANSYS, specyficzne warunki obciążenia mogą zostać obliczone przy uwzględnieniu całkowitej masy, rozkładu masy oraz wymiarów w celu zoptymalizowania projektowanej konstrukcji do dużych obciążeń. Obliczenia dotyczące analizy elementów skończonych są przeprowadzane w oparciu o informacje dostarczone przez klienta w zależności od planu oraz jego złożoności. Dane dotyczące produktu KĄTOWE MATY ANTYWIBRACYJNE Rozwiązanie stosowane w przypadku spadków dachów. Maty antywibracyjne 2,5 oraz 5 można stosować wraz z podporami o wymiarach 450 mm. REGULACJA WYSOKOŚCI NOGI 255 mm 360 mm: wysokość od podłogi do górnej części konstrukcji ramowej (255 mm 560 mm: opcja w przypadku dachów stopniowanych) PODKŁADY FILCOWE PODPÓR Zalecane do stosowania na powłokach membranowych PVC dachów w celu niedopuszczenia do migracji plastyfikatorów. PODWYŻSZONA RAMA UMOŻLIWIA PRZEPROWADZANIE PRZEGLĄDÓW DACHU ORAZ PROWADZENIE INSTALACJI Nogi REGULOWANE NOGI BIG FOOT Umożliwiają wypoziomowanie konstrukcji ramowej paneli słonecznych MATY ANTYWIBRACYJNE ORAZ KĄTOWE MATY ANTYWIBRACYJNE Przeznaczone do stosowania na spadkach dachów PODPORY 600 MM ORAZ 450 MM DLA RÓŻNYCH ROZKŁADÓW OBCIĄŻEŃ MATY ANTYWIBRACYJNE PODPORA Z TWORZYWA SZTUCZNEGO Nylon 6 B601L w 30% zbrojony włóknem szklanym MATA ANTYWIBRACYJNA poliuretanowego utwardzanego z udziałem wilgoci. BS7188:1989 oraz BS5696 Część 3:1979 METALOWA KONSTRUKCJA RAMOWA Stal miękka cynkowana na gorąco: BS EN :1997. Norma dotycząca spawania: BS EN ISO Cynkowanie: BS EN ISO 1461:1999 Próba w mgle solnej: BS EN Próba Kb, ostrość próby 1 temperatur od -40 C do +80 C. BS EN

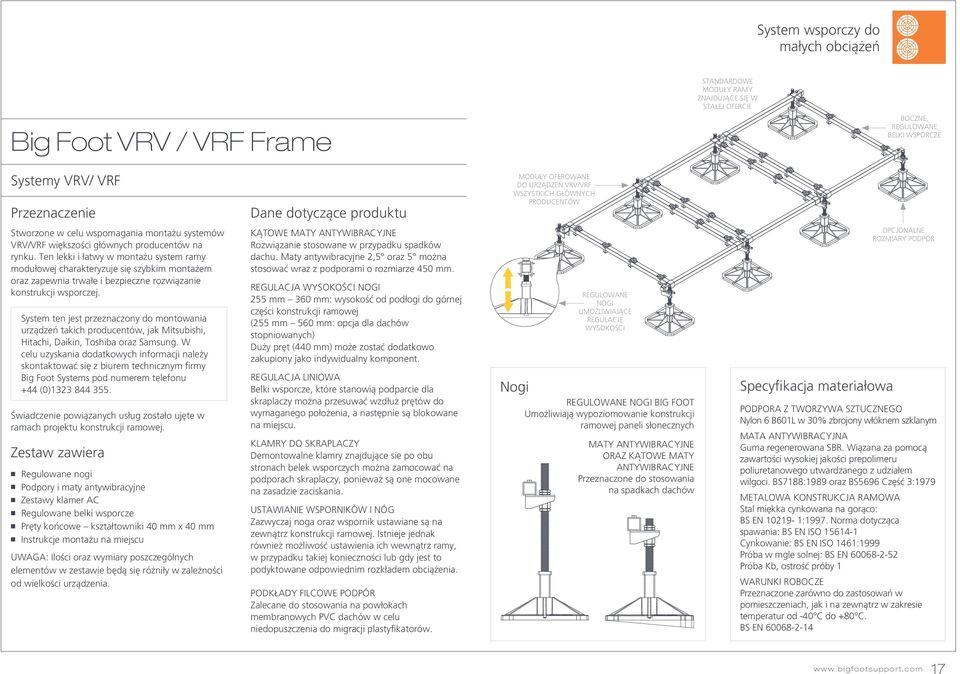

17 System wsporczy do małych obciążeń Big Foot VRV / VRF Frame STANDARDOWE MODUŁY RAMY ZNAJDUJĄCE SIĘ W STAŁEJ OFERCIE BOCZNE, REGULOWANE BELKI WSPORCZE Systemy VRV/ VRF Dane dotyczące produktu MODUŁY OFEROWANE DO URZĄDZEŃ VRV/VRF WSZYSTKICH GŁÓWNYCH PRODUCENTÓW Stworzone w celu wspomagania montażu systemów VRV/VRF większości głównych producentów na rynku. Ten lekki i łatwy w montażu system ramy modułowej charakteryzuje się szybkim montażem oraz zapewnia trwałe i bezpieczne rozwiązanie konstrukcji wsporczej. System ten jest przeznaczony do montowania urządzeń takich producentów, jak Mitsubishi, Hitachi, Daikin, Toshiba oraz Samsung. W celu uzyskania dodatkowych informacji należy skontaktować się z biurem technicznym firmy Big Foot Systems pod numerem telefonu +44 (0) Świadczenie powiązanych usług zostało ujęte w ramach projektu konstrukcji ramowej. Zestaw zawiera Regulowane nogi Podpory i maty antywibracyjne Zestawy klamer AC Regulowane belki wsporcze Pręty końcowe kształtowniki 40 mm x 40 mm Instrukcje montażu na miejscu UWAGA: Ilości oraz wymiary poszczególnych elementów w zestawie będą się różniły w zależności od wielkości urządzenia. KĄTOWE MATY ANTYWIBRACYJNE Rozwiązanie stosowane w przypadku spadków dachu. Maty antywibracyjne 2,5 oraz 5 można stosować wraz z podporami o rozmiarze 450 mm. REGULACJA WYSOKOŚCI NOGI 255 mm 360 mm: wysokość od podłogi do górnej części konstrukcji ramowej (255 mm 560 mm: opcja dla dachów stopniowanych) Duży pręt (440 mm) może zostać dodatkowo zakupiony jako indywidualny komponent. REGULACJA LINIOWA Belki wsporcze, które stanowią podparcie dla skraplaczy można przesuwać wzdłuż prętów do wymaganego położenia, a następnie są blokowane na miejscu. KLAMRY DO SKRAPLACZY Demontowalne klamry znajdujące sie po obu stronach belek wsporczych można zamocować na podporach skraplaczy, ponieważ są one mocowane na zasadzie zaciskania. USTAWIANIE WSPORNIKÓW I NÓG Zazwyczaj noga oraz wspornik ustawiane są na zewnątrz konstrukcji ramowej. Istnieje jednak również możliwość ustawienia ich wewnątrz ramy, w przypadku takiej konieczności lub gdy jest to podyktowane odpowiednim rozkładem obciążenia. PODKŁADY FILCOWE PODPÓR Zalecane do stosowania na powłokach membranowych PVC dachów w celu niedopuszczenia do migracji plastyfikatorów. Nogi REGULOWANE NOGI UMOŻLIWIAJĄCE REGULACJĘ WYSOKOŚCI REGULOWANE NOGI BIG FOOT Umożliwiają wypoziomowanie konstrukcji ramowej paneli słonecznych MATY ANTYWIBRACYJNE ORAZ KĄTOWE MATY ANTYWIBRACYJNE Przeznaczone do stosowania na spadkach dachów OPCJONALNE ROZMIARY PODPÓR PODPORA Z TWORZYWA SZTUCZNEGO Nylon 6 B601L w 30% zbrojony włóknem szklanym MATA ANTYWIBRACYJNA poliuretanowego utwardzanego z udziałem wilgoci. BS7188:1989 oraz BS5696 Część 3:1979 METALOWA KONSTRUKCJA RAMOWA Stal miękka cynkowana na gorąco: BS EN :1997. Norma dotycząca spawania: BS EN ISO Cynkowanie: BS EN ISO 1461:1999 Próba w mgle solnej: BS EN Próba Kb, ostrość próby 1 temperatur od -40 C do +80 C. BS EN

18 System wsporczy do małych obciążeń SCHEMAT Z PODSTAWOWĄ RAMĄ MODUŁOWĄ 3-METROWĄ Big Foot Splits Modular Frame Instalacje klimatyzacyjne WOLNA PRZESTRZEŃWYMAGANA DO PRAC SERWISOWYCH Ramy modułowe przeznaczone są do wspomagania montażu przemysłowych instalacji klimatyzacyjnych na płaskich dachach budynków. W ofercie znajdują się trzy podstawowe ramy modułowe o długościach 1 m, 2 m i 3 m. Ramy modułowe dostarczane są wraz z podporami o wymiarach 305 mm posiadającymi od spodu zamocowane maty antywibracyjne. Ramy modułowe są zbudowane ze standardowych kształtowników o wymiarach 40 mm x 40 mm. W przypadku dużych obciążeń polecamy produkty z gamy HD (do dużych obciążeń). Zestaw zawiera Pręty końcowe przekrój 40 x 40 Pręty poprzeczne przekrój 40 x 40 Nogi 305 mm z matami antywibracyjnymi Zestawy klamer Instrukcje montażu na miejscu UWAGA: Ilości oraz wymiary poszczególnych elementów w zestawie będą się różniły w zależności od wymaganej wielkości konstrukcji ramowej MOŻLIWOŚĆ ROZSZERZENIA SYSTEMU REGULOWANE BELKI WSPORCZE PRĘTY KOŃCOWE O PRZEKROJU 40 X 40 NOGI Z MATAMI ANTYWIBRACYJNYMI REGULOWANE NOGI Z MOŻLIWOŚCIĄ REGULACJI WYSOKOŚCI 1 METR / 2 URZĄDZENIA 2 METRY / 4 URZĄDZENIA 3 METRY / 6 URZĄDZEŃ Dane techniczne Model Regulacja wysokości Długość całkowita Szerokość całkowita Masa produktu (kg) Maks. obciążenie (kg) 1 Metre B Metre B Metre B Inne rozmiary nóg są również dostępne dla tego systemu. Nogi REGULOWANE NOGI BIG FOOT Umożliwiają wypoziomowanie konstrukcji ramowej paneli słonecznych MATY ANTYWIBRACYJNE ORAZ KĄTOWE MATY ANTYWIBRACYJNE Przeznaczone do stosowania na spadkach dachów PODPORA Z TWORZYWA SZTUCZNEGO Nylon 6 B601L w 30% zbrojony włóknem szklanym MATA ANTYWIBRACYJNA poliuretanowego utwardzanego z udziałem wilgoci. BS7188:1989 oraz BS5696 Część 3:1979 METALOWA KONSTRUKCJA RAMOWA Stal miękka cynkowana na gorąco: BS EN :1997. Norma dotycząca spawania: BS EN ISO Cynkowanie: BS EN ISO 1461:1999 Próba w mgle solnej: BS EN Próba Kb, ostrość próby 1 temperatur od -40 C do +80 C. BS EN

19 Oferta produktów uzupełniających Big Foot H Frame Instalacje rurowe Kanały wentylacyjne Kanały kablowe Zestaw H Frame stanowi szybkie w montażu, uniwersalne oraz ekonomiczne rozwiązanie do wspomagania montażu instalacji rurowych, kanałów wentylacyjnych, kanałów kablowych oraz innych tego typu instalacji. Klient dostarcza własne słupki, zachowując niski koszt prowadzenia kanałów wentylacyjnych oraz instalacji rurowych i jednocześnie posiada na miejscu montażu konstrukcję ramową wykonaną z całkowicie prefabrykowanych elementów zapewniających dużą elastyczność samej konstrukcji. Korzystając z wkładek, istnieje możliwość dopasowania podpór do gotowych słupków 41 mm x 41 mm. W większości instalacji wymagane jest zamontowanie wsporników typu H 305 mm. W przypadku instalacji o większym rozkładzie obciążeń oferujemy również wsporniki typu H 450 mm i 600 mm. Dane techniczne Model Zestaw zawiera Wymiary podpory Podpory z tworzywa sztucznego 2 szt. Maty antywibracyjne 2 szt. Wkładki do słupków 2 szt. Wsporniki i elementy mocujące Instrukcje montażu UWAGA: Słupki nie są objęte zakresem dostawy. PODKŁADY FILCOWE PODPÓR Zalecane do stosowania na powłokach membranowych PVC dachów w celu niedopuszczenia do migracji plastyfikatorów. KĄTOWE MATY ANTYWIBRACYJNE Maty antywibracyjne 2,5 oraz 5 są również dostępne w przypadku spadków dachów. Dop. obciążenie wspornika (kg) Masa opakowania (kg) Wspornik mały B Wspornik duży B Wspornik mega B KLIENT DOSTARCZA WŁASNE SŁUPKI, ZACHOWUJĄC NISKI KOSZT INSTALACJI PRZY JEDNOCZESNYM POSIADANIU NA MIEJSCU MONTAŻU KONSTRUKCJĘ RAMOWĄ WYKONANĄ Z CAŁKOWICIE PREFABRYKOWANYCH ELEMENTÓW ZAPEWNIAJĄCYCH OGROMNĄ ELASTYCZNOŚĆ SAMEJ KONSTRUKCJI MATY ANTYWIBRACYJNE PODPORA Z TWORZYWA SZTUCZNEGO Nylon 6 B601L w 30% zbrojony włóknem szklanym MATA ANTYWIBRACYJNA poliuretanowego utwardzanego z udziałem wilgoci. BS7188:1989 oraz BS5696 Część 3:1979 WSPORNIK Stal miękka cynkowana na gorąco: BS EN :1997. Norma dotycząca spawania: BS EN ISO Cynkowanie: BS EN ISO 1461:1999 Próba w mgle solnej: BS EN Próba Kb, ostrość próby 1 temperatur od -40 C do +80 C. SZYBKI MONTAŻ PODSTAWOWE KOMPONENTY KOMPATYBILNE ZE STOSOWANYMI ROZWIĄZANIA PRZEMYSŁOWYMI ZABEZPIECZENIE DLA DACHU DOSTĘPNE 3 ROZMIARY PODPÓR 19

20 Oferta produktów uzupełniających Big Foot Multi Foot Instalacje rurowe Kanały wentylacyjne Kanały kablowe System podpór Multi Foot stanowi uniwersalne rozwiązanie do wspomagania montażu kanałów wentylacyjnych, instalacji rurowych, kanałów kablowych oraz innych tego typu instalacji. Szyna aluminiowa 40 mm x 20 mm (pozioma) Słupek 41 mm x 41 mm (pionowy) Słupek 41 mm x 21 mm (poziomy) Pręt gwintowany M12 (pionowy) PODPORA KOMPATYBILNA Z PODSTAWOWYMI ELEMENTAMI MOCUJĄCYMI ORAZ ELEMENTAMI ZŁĄCZNYMI MATA ANTYWIBRACYJNA UNIWERSALNA PODNOSZENIE WYMAGAJĄCE JEDNEJ OSOBY DO SŁUPKÓW O ŚREDNICY 41 MM Niezwykle uniwersalne oraz ekonomiczne jednoczęściowe rozwiązanie do wspomagania montażu jest dostępne w dwóch rozmiarach oraz opcjonalnie z matami antywibracyjnymi. System podpór Multi Foot może być stosowany zarówno do małych, jak i dużych instalacji rurowych, kanałów kablowych, kanałów wentylacyjnych oraz innych tego typu instalacji. UWAGA: System podpór Multi Foot dostarczany jest BEZ elementów mocowania i elementów złącznych. PODKŁADY FILCOWE PODPÓR Zalecane do stosowania na powłokach membranowych PVC dachów w celu niedopuszczenia do migracji plastyfikatorów. TRWAŁA PODPORA Z NYLONU SZYBKI MONTAŻ OTWORY NA ŚRUBY M12 Multi Foot Dane techniczne Model Wysokość Szerokość Długość Max. Loading per Foot (kg) OPCJONALNA MATA ANTYWIBRACYJNA Packaged Weight (kg) Podpora mała B Podpora duża B SZYNA MULTI FOOT Nylon 6 B601L w 30% zbrojony włóknem szklanym MATA ANTYWIBRACYJNA poliuretanowego utwardzanego z udziałem wilgoci. BS7188:1989 oraz BS5696 Część 3:1979 Mata antywibracyjna mała Mata antywibracyjna duża W celu zapewnienia obciążenia 10 kn/m² B B PRĘT GWINTOWANY SŁUPEK temperatur od -40 C do +80 C. 20

21 Oferta produktów uzupełniających Big Foot Fix-it Foot ALUMINIOWA SZYNA ODPORNA NA KOROZJĘ Instalacje rurowe Kanały wentylacyjne Kanały kablowe Dostępne w siedem rozmiarach podpory Fixit Foot stanowią estetyczne, wysokiej jakości rozwiązania Big Foot do wspomagania montażu. Podpory posiadają aluminiowe szyny w górnych powierzchniach o wymiarach 40 mm x 20 mm, umożliwiające montaż elementów konstrukcyjnych instalacji w poprzek podpór. Przeznaczone do wspomagania montażu instalacji rurowych, kanałów wentylacyjnych i kanałów kablowych. Wycięcia na spodzie umożliwiają montaż na powierzchniach z niewielkimi zanieczyszczeniami, jakie znajdują się na dachach. Podpora Fix-it Foot jest wykonana z trwałej, regenerowanej gumy, która zapewnia ochronę antywibracyjną, jednocześnie stanowiąc ekonomiczne i ekologiczne rozwiązanie Fix-it Foot Podpory Big Foot Fix-it Foot stanowią estetyczne, wysokiej jakości rozwiązania do wspomagania montażu. Wykonane z regenerowanej gumy, odpornej na działanie promieni ultrafioletowych, z szynami w górnych powierzchniach, umożliwiających zamocowanie słupków oraz kształtowników o wymiarach 40 mm x 40 mm. UWAGA Podpory Fix-it Foot dostarczane są BEZ elementów mocowania i elementów złącznych. PODKŁADY FILCOWE PODPÓR Zalecane do stosowania na powłokach membranowych PVC dachów w celu niedopuszczenia do migracji plastyfikatorów. FIX-IT FOOT 250 LOW, 400 LOW, 250 ORAZ 400 TRWAŁA, REGENEROWANA GUMA ODPORNA NA DZIAŁANIE PROMIENI ULTRAFIOLETOWYCH CZĘŚĆ SPODNIA Z WYCIĘCIAMI UMOŻLIWIAJĄCA STABILNE POŁOŻENIE PODPORY NA POWIERZCHNI PODPORA KOMPATYBILNA Z PODSTAWOWYMI ELEMENTAMI MOCUJĄCYMI ORAZ ELEMNENTAMI ZŁĄCZNYMI WBUDOWANA MATA ANTYWIBRACYJNA PODNOSZENIE WYMAGAJĄCE JEDNEJ OSOBY Dane techniczne Model Wysokość Szerokość Długość Maks. obciążenie podpory (kg) Masa opakowania (kg) 250 B B B B L B L B L B FIX-IT FOOT poliuretanowego utwardzanego z udziałem wilgoci. BS7188: A2:2009 oraz BS EN :2008 SZYNA METALOWA Szyna aluminiowa 40 mm x 20 mm, kompatybilna z elementami mocującymi słupków. temperatur od -40 C do +80 C. BS EN Zestaw Fix-it Foot Mini Split Kit PESTAW ZAWIERA: Podpory gumowe 2 x 600 mm Zestawy elementów mocujących 2 szt. Długość B

22 Oferta produktów uzupełniających Wyposazenie dodatkowe Big Foot Płytki montażowe Wsporniki Swan Neck Włazy dostępowe Kotew do drabiny PŁYTKA PŁASKA B9149 B mm 210mm Oferowane włazy dostępowe charakteryzują się wysokiej jakości, bezpiecznym mechanizmem otwierania, zapewniającym dostęp do dachów płaskich, spadzistych, z pokryciem falistym oraz z blachy trapezowej. W standardowych rozmiarach dostępne w stałej ofercie. Wykonujemy również włazy dostępowe na wymiar. Każdy właz posiada izolację i jest wodoszczelny. Włazy dostępowe produkowane w wersji z blachy aluminiowej o grubości 2,0 mm oraz ze stali nierdzewnej o grubości 1,5 mm charakteryzują się lekką konstrukcją zapewniającą łatwy montaż oraz obsługę. Włazy wyposażone są w sprężyny gazowe ułatwiające otwieranie oraz przytrzymywanie drzwi w położeniu otwartym. Model 750 mm x 750 mm B mm x 750 mm B mm x 900 mm B mm x 900 mm B mm x 1200 mm B9438 Konstrukcja zewnętrzna aluminiowa, izolacja fenolowa o grubości 80 mm, zawiasy oraz elementy mocujące ze stali nierdzewnej, sprężyna gazowa oraz zamykany zatrzask. 600mm 75mm Co roku w wyniku upadku z drabiny w pracy ginie średnio około 13 osób, a blisko osób ponosi poważne obrażenia. Kotew do drabiny Big Foot Ladder Anchor stanowi proste konstrukcyjnie rozwiązanie zabezpieczające montowane pod stopami drabiny, zapewniające ochronę przed poślizgnięciem, wbijaniem się drabiny w powierzchnię oraz skręcaniem. Kotew do drabiny Big Foot Ladder Anchor pozwala również zmniejszyć koszty robocizny poprzez eliminację konieczności posiadania kilku drabin do różnych zastosowań. Kotew do drabiny 600 mm x 50 mm B9289 poliuretanowego utwardzanego z udziałem wilgoci. BS7188: A2:2009 oraz BSEN1176-7: mm Montowane bezpośrednio na górnym profilu z blachy Big Foot, płytki te stanowią uniwersalny system wsporczy. Oferowane w wersji płaskiej, z 2 lub z 4 wspornikami bocznymi, posiadają położony centralnie otwór gwintowany M10 oraz są dostępne wraz z podporami o wymiarach 305 mm i 450 mm. Rozmiar płytki PŁATKA Z 2 WSPORNIKAMI BOCZNYMI PŁATKA Z 4 WSPORNIKAMI BOCZNYMI Płytka płaska 305 mm Płytka z 2 wspornikami 305 mm Płytka z 4 wspornikami 305 mm Płytka płaska 450 mm Płytka z 2 wspornikami 450 mm Płytka z 4 wspornikami 450 mm Nylon 6 B601L w 30% zbrojony włóknem szklanym B9098 B9099 B9100 B9101 B9102 B9103 B9150 Wysokiej jakości, szyte na miarę wsporniki Swan Neck stanowią idealne rozwiązanie dla najbardziej wrażliwych obszarów płaskich dachów... czyli miejsc, w których należy poprowadzić instalację rurową bezpośrednio przez środek dachu. Duże kołnierze wokół podpór wsporników Swan Neck zapewniają całkowitą powierzchnię styku z powłoką membranową dachu. Płytka aluminiowa o grubości 2 mm jest lekka i odporna na działanie rdzy. Pełna osłona chroni przed deszczem, a zaokrąglone wyjście chroni rury, izolację oraz przewody. Rodzaje wsporników Swan Neck 75 mm x 75 mm (1 wyjście) B mm x 125 mm (1 wyjście) B mm x 200 mm (1 wyjście) B mm x 250 mm (1 wyjście) B mm x 500 mm (1 wyjście) B mm x 250 mm (2 wyjścia) B9152 Szyna aluminiowa 40 mm x 20 mm, kompatybilna z elementami mocującymi słupków B
