1 F BIS Mocowania do wentylacji BIS Obejmy z okładziną i akcesoria do mocowania BIS Aero Obejmy wentylacyjne z okładziną BIS Mocowania do kanałów wentylacyjnych L,Z BIS Mocowania do kanałów wentylacyjnych A,V BIS Amortyzatory wibroakustyczne z EPM BIS Aero Szyny montażowe i akcesoria BIS Aero Szyny montażowe BIS Aero Profil EPM do szyn 7 8 BIS Obejmy wentylacyjne bez okładziny i nakrętki BIS Bifix 412 Obejmy wentylacyjne bez okładziny 9 BIS Obejmy wentylacyjne bez okładziny i nakrętki 10 BIS Obejmy wentylacyjne aluminiowe bez okładziny 11 BIS Obejmy do flexów i kominów wentylacyjnych BIS Obejmy aluminiowe do rur elastycznych 12 BIS Obejmy do kominów 13 BIS Podpory do kanałów wentylacyjnych BIS Podpory do rur wentylacyjnych 14 BIS Akcesoria do łączenia BIS Klamry do kanałów wentylacyjnych 15

nakrętki BIS Bifix 412 Obejmy wentylacyjne bez okładziny 9 BIS Obejmy wentylacyjne bez okładziny i nakrętki 10 BIS Obejmy wentylacyjne aluminiowe bez okładziny 11 BIS Obejmy do flexów i kominów

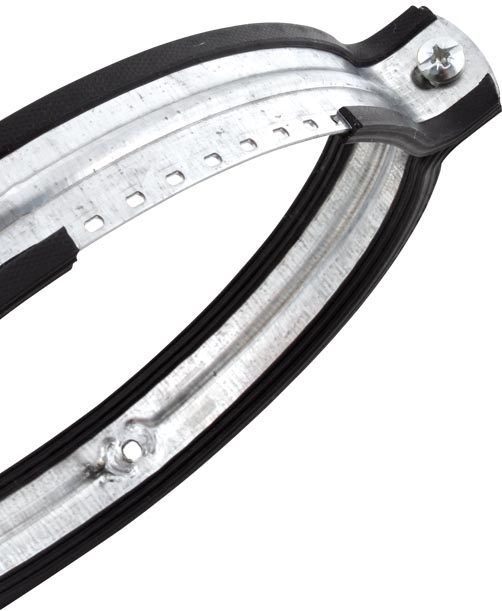

BIS Mocowania do wentylacji F BIS Aero Obejmy wentylacyjne z okładziną do rur spiro Ø 80-1.

izolująca dźwięk, TPE w kolorze czarny 1. 2. Nr kat. G B H h s Fa,z Pud. (mm) (mm) (mm) (mm) (mm) (N) 3. 4.

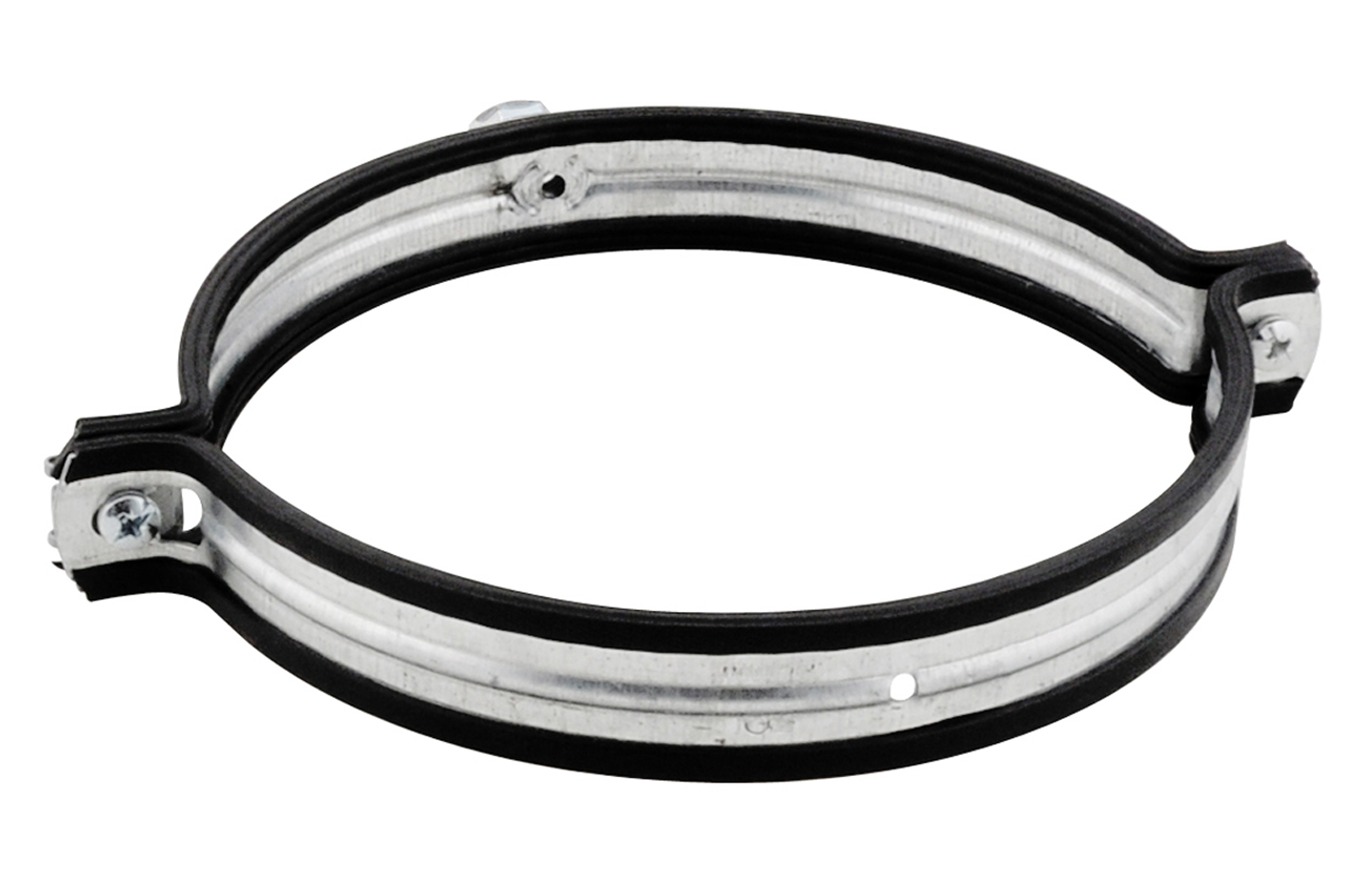

2 BIS Mocowania do wentylacji F BIS Aero Obejmy wentylacyjne z okładziną do rur spiro Ø mm M8 M8/10 z systemem szybkiego zamknięcia okładzina jest trwale połączona z obejmą (nie wypada podczas montażu rury) materiał: obejma wykonana ze stali, ocynkowana elektrolitycznie okładzina izolująca dźwięk, TPE w kolorze czarny Nr kat. G B H h s Fa,z Pud. (mm) (mm) (mm) (mm) (mm) (N) M , M , M , M , M , M , M , M , M , M , M , M , B 25 mm M8/ , M8/ , M8/ , M8/ , M8/ , H h s , , , , , , mm mocowanie przy pomocy 2 prętów gwintowanych / 710 mm bez nakrętki przyłączeniowej. Maksymalne zalecane obciążenie (Fa, z), obliczane jest z wykorzystaniem metod statystycznych w odniesieniu do siły niszczącej, do obliczeń brane jest odkształcenie elementu do 1,5 mm lub 2% nominalnego rozmiaru obejmy. G M6 F

3 F BIS Mocowania do wentylacji BIS Mocowania do kanałów wentylacyjnych L,Z do kanałów wentylacyjnych 15 mm 2,5 mm 97 mm 27 mm 25 mm 40 mm 18 mm 2,5 mm 8,6 mm do mocowania kanałów prostokątnych posiadają otwory Ø 4,2 mm do nitowania materiał: części metalowe wykonane ze stali; amortyzatory wykonane z TPE w kolorze czarnym ocynkowane elektrolitycznie izolacja dźwiękowa testowana zgodnie z IN 4109 Ø 4,5 mm Nr kat. Typ Fa,z Pud. (N) L Z mm mm 8,6 mm 27 mm 18 mm 63 mm 15 mm 40 mm Ø 4,5 mm Uzupełnienie BIS Materiały mocujące BIS Wieszaki do blach trapezowych VdS 3 F 05 15

czarnym ocynkowane elektrolitycznie izolacja dźwiękowa testowana zgodnie z IN 4109 Ø 4,5 mm Nr kat. Typ Fa,z Pud. (N) 412 5 001 L 1.

4 BIS Mocowania do wentylacji F BIS Mocowania do kanałów wentylacyjnych A,V do kanałów wentylacyjnych 4 mm 9 mm do mocowania kanałów okrągłych materiał: części metalowe wykonane ze stali; amortyzatory wykonane z TPE w kolorze czarnym ocynkowane elektrolitycznie izolacja dźwiękowa testowana zgodnie z IN mm 38 mm 100 mm Nr kat. Typ Fa,z Pud. (N) 96 mm A mm ,2 mm 30 mm 15 x 10,5 mm 38 mm 70 mm mm 50 mm 50 mm 2 mm F

ocynkowane elektrolitycznie izolacja dźwiękowa testowana zgodnie z IN 4109 30 mm 38 mm 100 mm Nr kat. Typ Fa,z Pud.

5 F BIS Mocowania do wentylacji BIS Amortyzatory wibroakustyczne z EPM do mocowania antywibracyjnego element zapewniający izolację wibroakustyczną mocowań np. do izolacji dźwiękowej dla mocowań złożonych z szyn montażowych oraz prętów gwintowanych M10 materiał: części metalowe wykonane ze stali; amortyzatory wykonane z TPE w kolorze czarnym ocynkowane elektrolitycznie Nr kat. Typ Pud M F M + F 50 19,5 mm 30 mm 13 mm 10 mm M ,1 mm 10 mm F mm 10 mm M+F mm Uzupełnienie BIS Materiały mocujące BIS RapidRail Szyny montażowe 5 F 05 25

do izolacji dźwiękowej dla mocowań złożonych z szyn montażowych oraz prętów gwintowanych M10 materiał: części metalowe wykonane ze stali; amortyzatory

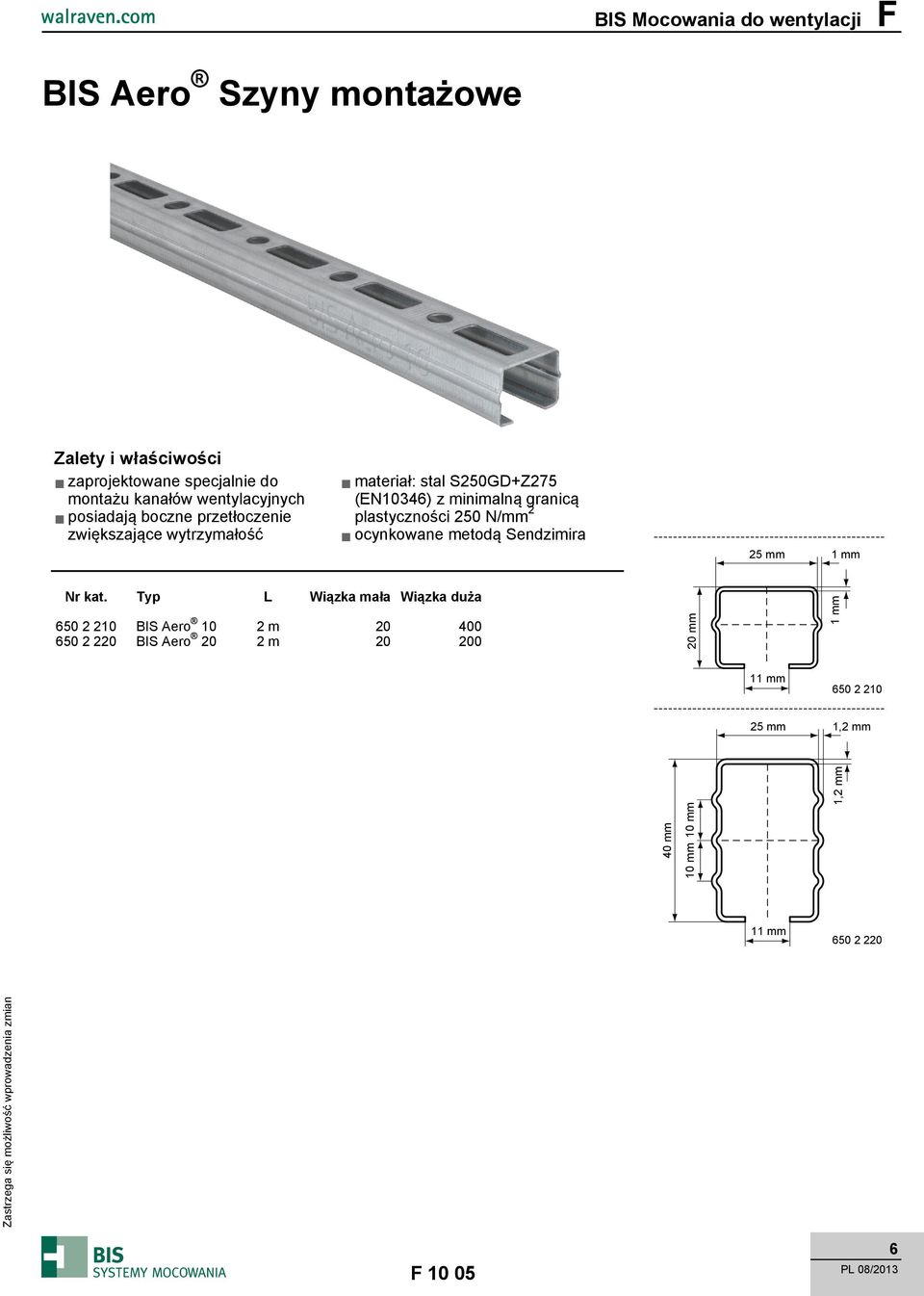

6 BIS Mocowania do wentylacji F BIS Aero Szyny montażowe zaprojektowane specjalnie do montażu kanałów wentylacyjnych posiadają boczne przetłoczenie zwiększające wytrzymałość materiał: stal S250G+Z275 (EN10346) z minimalną granicą plastyczności 250 N/mm 2 ocynkowane metodą Sendzimira 25 mm 1 mm Nr kat. Typ L Wiązka mała Wiązka duża BIS Aero 10 2 m BIS Aero 20 2 m mm 1 mm 11 mm mm 1,2 mm 40 mm 10 mm 10 mm 1,2 mm 11 mm F

plastyczności 250 N/mm 2 ocynkowane metodą Sendzimira 25 mm 1 mm Nr kat.

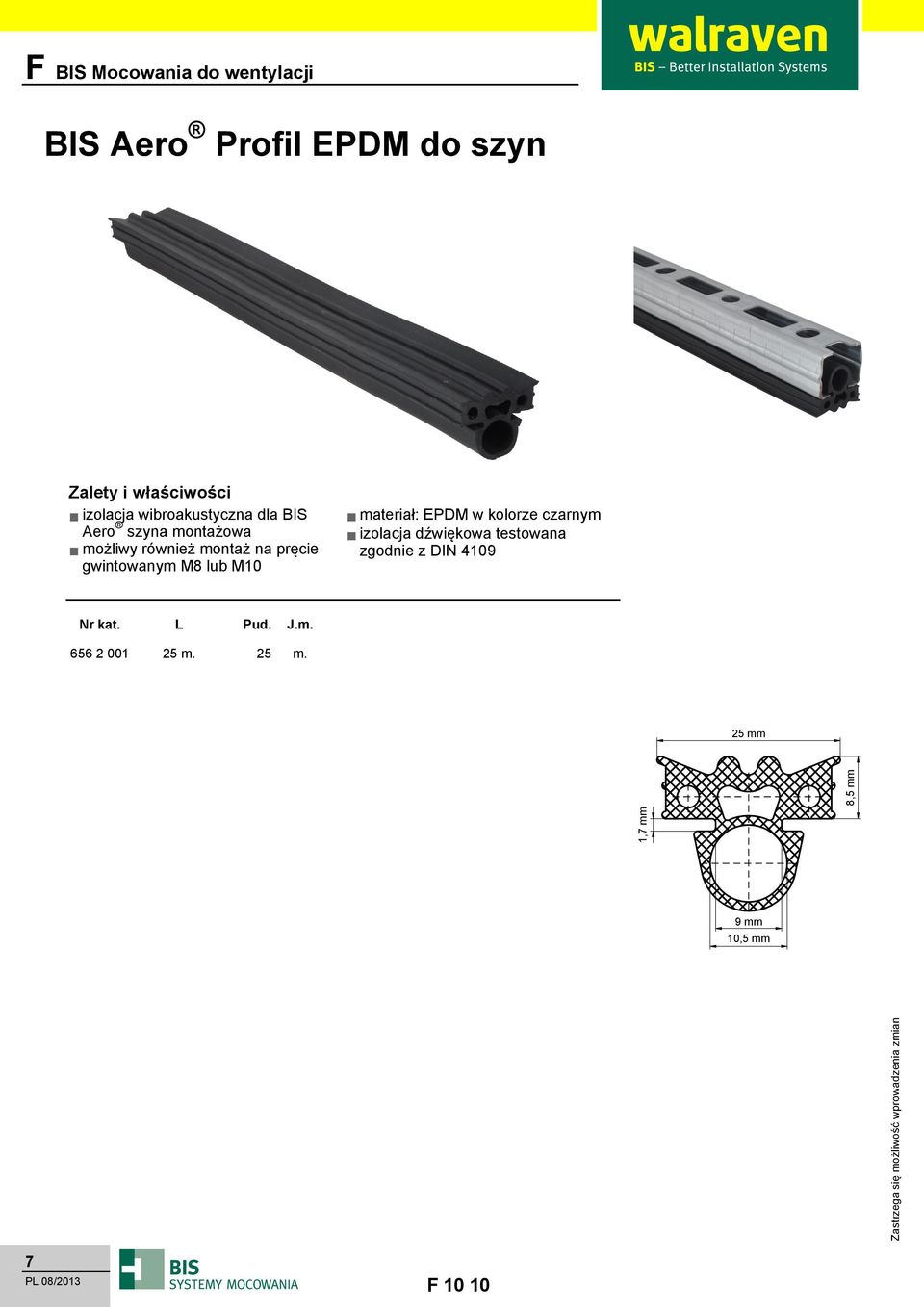

7 F BIS Mocowania do wentylacji BIS Aero Profil EPM do szyn izolacja wibroakustyczna dla BIS Aero szyna montażowa możliwy również montaż na pręcie gwintowanym M8 lub M10 materiał: EPM w kolorze czarnym izolacja dźwiękowa testowana zgodnie z IN 4109 Nr kat. L Pud. J.m m. 25 m. 25 mm 1,7 mm 8,5 mm 9 mm 10,5 mm 7 F 10 10

M10 materiał: EPM w kolorze czarnym izolacja dźwiękowa testowana zgodnie z IN 4109

8 BIS Mocowania do wentylacji F BIS Bifix 412 Obejmy wentylacyjne bez okł. do rur spiro Ø mm M obejma z dwiema śrubami z systemem szybkiego zamknięcia materiał: stal ocynkowane metodą Sendzimira Nr kat. G B H h b x s Fa,z Pud. (mm) (mm) (mm) (mm) (mm) (N) M x 1, M x 1, M x 1, M x 1, M x 1, M x 1, M x 1, M x 1, M x 1, M x 1, M x 1, M x 1, M x 1, M x 1, M x 1, M x 1, M x 1, M x 1, H h G B M6 s b Uzupełnienie BIS Akcesoria montażowe BIS Materiały mocujące BIS RapidRail Systemy szyn montażowych F

(mm) (mm) (mm) (mm) (mm) (N) 412 5 063 63 M8 110 82 46 20 x 1,5 850 25 412 5 080 80 M8 127 99 54 20 x 1,5 850 25 412 5 090 90 M8 137 109 59 20 x 1,5 850 25 412 5 100 100 M8 147 119 64 20 x 1,5 850 25

9 F BIS Mocowania do wentylacji BIS Obejmy wentylacyjne bez okł. i nakrętki do rur spiro Ø mm dwuczęściowa obejma z dwiema śrubami zabezpieczającymi materiał: stal ocynkowane metodą Sendzimira Nr kat. B H h b x s Fa,z Pud. (mm) (mm) (mm) (mm) (mm) (N) x 2, x 2, x 2, x 2, x 2, x 2, x 2, x 2, x 2, x 3, x 3, B b Maksymalne zalecane obciążenie (Fa,z): przy zamocowaniu z użyciem 2 prętów gwintowanych. ostępne także z nakrętką M8 (Nr kat XXX). H s h M10 Uzupełnienie BIS Akcesoria montażowe BIS Materiały mocujące BIS RapidRail Systemy szyn montażowych 9 F 15 10

(mm) (mm) (mm) (mm) (mm) (N) 412 5 450 450 515 476 238 25 x 2,5 4.000 3 412 5 500 500 565 526 263 25 x 2,5 4.000 3 412 5 560 560 625 586 293 25 x 2,5 4.000 3 412 5 600 600 665 626 313 25 x 2,5 4.

10 BIS Mocowania do wentylacji F BIS Obejmy wentylacyjne aluminiowe do rur spiro Ø mm M obejma z dwiema śrubami z systemem szybkiego zamknięcia materiał: aluminium Nr kat. G B H h b x s Fa,z Pud. (mm) (mm) (mm) (mm) (mm) (N) M x 1, M x 1, M x 1, M x 1, M x 1, M x 1, M x 1, M x 1, M x 1, M x 1, B b H s h G M6 Uzupełnienie BIS Akcesoria montażowe BIS Materiały mocujące BIS RapidRail Systemy szyn montażowych F

(mm) (mm) (mm) (mm) (mm) (N) 412 0 080 80 M8 127 99 54 25 x 1,5 850 25 412 0 090 90 M8 137 109 59 25 x 1,5 850 25 412 0 100 100 M8 147 119 64 25 x 1,5 850 25 412 0 110 110 M8 158 131 70 25 x 1,5 850

11 F BIS Mocowania do wentylacji BIS Obejmy aluminiowe do rur elastycznych do elastycznych przewodów wentylacyjnych Ø mm jednoczęsciowa obejma z zamontowaną śrubą przyłączeniową materiał: obejmy wykonane z aluminium ; łącznik plastikowy odporność temperaturowa elementu z tworzywa do 110 C Nr kat. B H Fa,z Pud. (mm) (mm) (mm) (N) B 15 mm 1,25 mm H M5 17 mm 30 mm 80 mm Ø 8 mm Zamiennik BIS Obejmy wentylacyjne aluminiowe Uzupełnienie BIS yble nylonowe F 20 05

(mm) (mm) (mm) (N) 410 9 070 70 74 170 450 25 410 9 080 80 84 180 450 25 410 9 090 90 94 190 450 25 410 9 100 100 107 200 450 25 410 9 110 110 114 210 450 25 410 9 130

12 BIS Mocowania do wentylacji F BIS Obejmy do kominów do kominów Ø mm dwuśrubowa obejma z trzpieniem wbijanym materiał: stal ocynkowane metodą Sendzimira Nr kat. B H Pud. (mm) (mm) (mm) B 1,5 mm 25 mm H Ø 7 mm 150 mm Zamiennik BIS Bifix 412 Obejmy wentylacyjne bez okł. 9 F

(mm) (mm) (mm) 409 1 080 80 127 249 25 409 1 090 90 137 259 25 409 1 100 100 147 269 25 409 1 110 110 158 311 25

13 F BIS Mocowania do wentylacji BIS Podpory do rur wentylacyjnych do podpierania kanałów wentylacyjnych G 2,5 mm 260 mm 460 mm B Ø 9 mm L rury spiro przytwierdza się do podpory za pomocą taśmy montażowej podstawa z trzpieniem o regulowanej wysokości i przyłączem gwintowanym M8 (gwint wewnętrzny) materiał: stal podstawa i trzpień ocynkowane galwanicznie Nr kat. Model G L B k Pud. (mm) (mm) (mm) Podstawa mała M8 150 mm Podstawa duża M8 300 mm Podpora M8 do rur spiro M Podpora M8 do rur spiro M mm 52,5 mm Ø 10 mm M8 3 mm mm 21 mm 50 mm 13 mm 40 mm k 99 mm 3 mm Ø 10 mm M8 116 mm mm mm F 25 05

14 BIS Mocowania do wentylacji F BIS Klamry do kanałów wentylacyjnych materiał: stal odpuszczana po hartowaniu ocynkowane elektrolitycznie Nr kat. Pud M8 x mm 22 mm 3 mm 15 mm 30 mm F

hartowaniu ocynkowane elektrolitycznie Nr kat. Pud.
