2 Ostrzeżenie przed instalacją Kamerę sieciową należy wyłączyć natychmiast po wykryciu nienormalnego dymu lub zapachu. Kamerę sieciową należy trzymać z dala od wody. Jeśli kamera sieciowa zamoczy się należy natychmiast wyłączyć zasilanie. W takich przypadkach należy skontaktować się z dystrybutorem. W takich przypadkach należy skontaktować się z dystrybutorem. Nie należy umieszczać kamery sieciowej w pobliżu źródeł ciepła, takich jak telewizor lub kuchenka. Sprawdź podręcznik użytkownika w celu uzyskania informacji o temperaturze działania. Kamerę sieciową należy izolować od bezpośredniego światła słonecznego. Nie należy umieszczać kamery sieciowej w wilgotnych miejscach. Polski PL - 101

W takich przypadkach należy skontaktować się z dystrybutorem. Nie należy umieszczać kamery sieciowej w pobliżu źródeł ciepła, takich jak telewizor lub kuchenka.

3 Nie należy umieszczać kamery sieciowej na niestabilnych powierzchniach. Nie należy dotykać kamery sieciowej podczas wyładowań atmosferycznych. Nie należy demontować kamery sieciowej. Należy uważać, aby nie opuścić kamery sieciowej. Nie należy wkładać do kamery sieciowej żadnych obiektów, takich jak igły. PL - 102

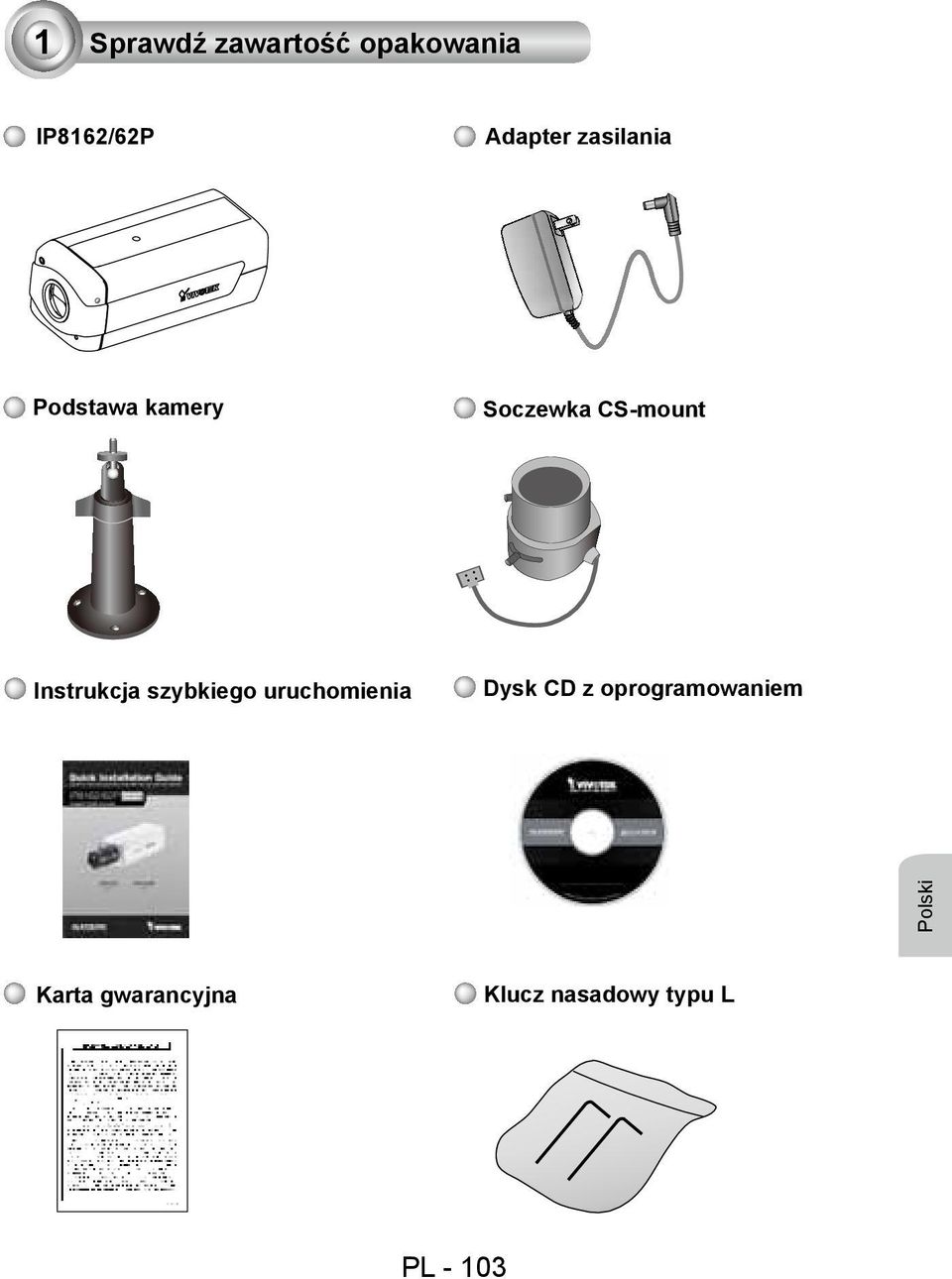

4 1 Sprawdź zawartość opakowania IP8162/62P Adapter zasilania Podstawa kamery Soczewka CS-mount Instrukcja szybkiego uruchomienia Dysk CD z oprogramowaniem Polski Karta gwarancyjna Klucz nasadowy typu L PL - 103

5 2 Opis fizyczny Panel przedni Sensor światła Soczewki Wbudowany mikrofon Panel tylny Dioda stanu Wejście mikrofonu Przełącznik mikrofonu zewnętrznego/ wewnętrznego Gniazdo Ethernet 10/100 RJ45 Wgłębienie przycisku resetu Soczewki Wyjście dźwięku BNC Video Out Gniazdo na kartę SD/ SDHC Przełącznik NTSC/PAL Gniazdo zasilania Ogólne I/O blok terminala Klawisz wspomagania fokusa Gniazdo przesłony sterowania prądu (IP8162) Gniazdko kabla kontrolnego P-iris (IP8162P) Regulator ostrości Regulator zoom PL - 104

Video Out Gniazdo na kartę SD/ SDHC Przełącznik NTSC/PAL Gniazdo zasilania Ogólne I/O blok terminala Klawisz wspomagania

6 POWER COLLISION LINK RECEIVE PARTITION 3 Montaż obiektywu w kamerze 1. Zamontuj obiektyw wkręcając go zgodnie ze wskazówkami zegara do kamery, aż do zatrzymania. W razie potrzeby, obróć wolno obiektyw przeciwnie do wskazówek zegara, aż do uzyskania najlepszego ustawienia. 2. Podłącz przesłonę sterownia prądu do gniada. (IP8162) Podłącz kabel kontrolny P-iris do gniazdka. (IP8162P) 1 2 W celu wykonania dalszych ustawień, sprawdź podręcznik instrukcji obiektywu znajdujący się wewnątrz opakowania 4 Podłączenie do sieci Podłączenie ogólne (bez PoE) 1. Jeśli masz zewnętrzne urządzenia takie jak czujniki i alarmy, podłącz je z ogólnym blokiem terminala I/O. 2. Podłącz kamerę do huba kablem Ethernet. 3. Połącz kabel zasilania z kamery sieciowej do źródła zasilania : Zasilanie +12V 2: Wyjście cyfrowe 3: Wejście cyfrowe 4: Uziemienie 5: AC 24V 6: AC 24V 7: RS485+ 8: RS485- Polski Ethernet switch PL - 105

(IP8162) Podłącz kabel kontrolny P-iris do gniazdka.

7 POWER COLLISION LINK RECEIVE PARTITION POWER COLLISION LINK RECEIVE PARTITION Power over Ethernet (PoE) Używanie huba z włączonym PoE Kamera jest zgodna z PoE, co umożliwia transmisję zasilania i danych pojedynczym kablem Ethernet. Następująca ilustracja pokazuje podłączanie kamery kablem Ethernet do huba. PoE switch Używanie huba bez PoE Użyj moduł zasilający PoE (opcjonalny) w celu podłączenia kamery do huba bez PoE. Wtyczka zasilająca PoE (opcja) Switch bez PoE PL - 106

Ethernet. Następująca ilustracja pokazuje podłączanie kamery kablem Ethernet do huba.

8 5 Przydzielanie adresu IP 1. Uruchom kreatora instalacji 2 z katalogu Software Utility na płycie CD z oprogramowaniem. 2. Porgram przeprowadzi analizę otoczenia sieciowego. Po analizie sieci, kliknij Dalej aby kontynuować. IW2 Installation Wizard 2 3. Program wyszuka odbiorniki video, videoserwery i kamery sieciowe fi rmy VIVOTEK dostępne w sieci LAN. 4. Po wyszukaniu, pojawi się główne okno instalatora. Kliknij adres MAC zgodny ze wskazanym na etykiecie w dolnej części urządzenia w celu połączenia przeglądarki Internet Explorer z kamerą sieciową. Network Camera Model No: IP8162P RoHS MAC:0002D This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1)This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Pat. 6,930,709 Made in Taiwan D IP D Polski PL - 107

Po wyszukaniu, pojawi się główne okno instalatora. Kliknij adres MAC zgodny ze wskazanym na etykiecie w dolnej części urządzenia w celu połączenia przeglądarki Internet Explorer z kamerą sieciową.

9 6 Gotowy do użycia 1. Uzyskaj dostęp do kamery sieciowej przez Internet. 2. Przechwytuj video na żywo z przeglądarki lub oprogramowania nagrywającego. 3. Odkręć regulator zoom w celu regulacji współczynnika zoom. Po zakończeniu, dokręć regulator zoom. 4. Odkręć regulator ostrości w celu regulacji zakresu ostrości. Po zakończeniu, dokręć regulator ostrości. N T 3 4 W Instrukcje dotyczące dalszej konfiguracji zawiera podręcznik użytkownika na płycie CD z oprogramowaniem. PL - 108

Odkręć regulator zoom w celu regulacji współczynnika zoom. Po zakończeniu, dokręć regulator zoom. 4.

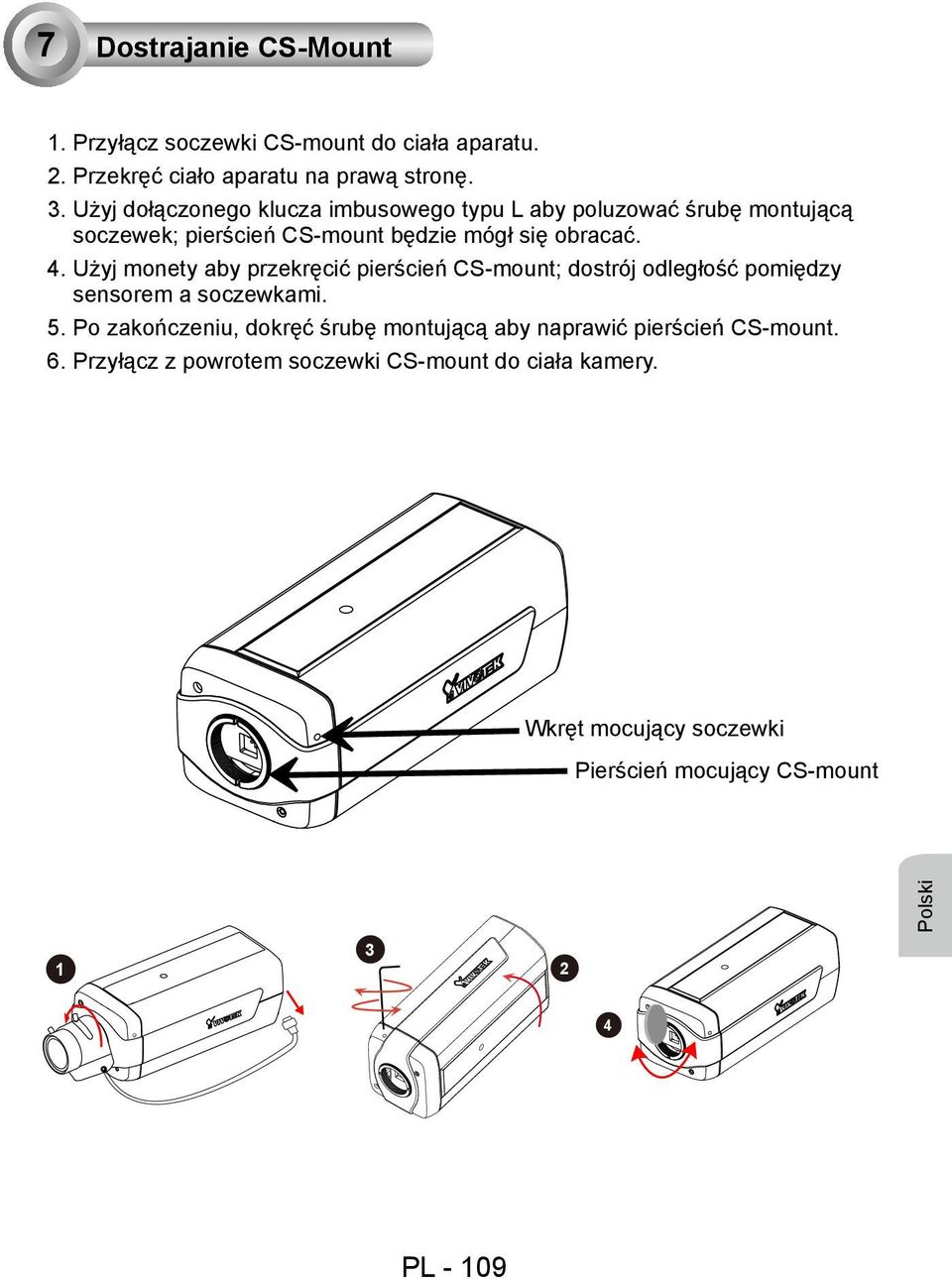

10 7 Dostrajanie CS-Mount 1. Przyłącz soczewki CS-mount do ciała aparatu. 2. Przekręć ciało aparatu na prawą stronę. 3. Użyj dołączonego klucza imbusowego typu L aby poluzować śrubę montującą soczewek; pierścień CS-mount będzie mógł się obracać. 4. Użyj monety aby przekręcić pierścień CS-mount; dostrój odległość pomiędzy sensorem a soczewkami. 5. Po zakończeniu, dokręć śrubę montującą aby naprawić pierścień CS-mount. 6. Przyłącz z powrotem soczewki CS-mount do ciała kamery. Wkręt mocujący soczewki Pierścień mocujący CS-mount Polski 4 PL - 109

Użyj monety aby przekręcić pierścień CS-mount; dostrój odległość pomiędzy sensorem a soczewkami. 5.

11 0.5 Uwaga Przy wyborze soczewek dla swojego IP8162/62P, proszę wziąć pod uwagę poniższą specyfikację. 1. Długość tylniej obrzeży (odległość A-B) musi być dłuższa niż 12.5 mm. Jeśli długość tylniej obrzeży jest za krótka, spód śruby montującej może uderzyć ICR, lub spowodować nieostry obraz podczas regulowania ostrości. 2. Śruba montująca (odległość A-C)musi być krótsza niż 4.5 mm; ponieważ część spodnia dłuższej śruby mogłaby uderzać w ICR. 3. Odległość pomiędzy krawędziami soczewek (A) i przednim panelem(d) NIE może byc dłuższa niż 0.5 mm; w przeciwnym wypadku może uderzać w przedni panel podczas regulowania kontrolerem ostrości i spowodować nieostry obraz. 1 A ICR B 2 3 A C A (Krawędź soczewek) D (Przedni panel) PL - 110

Śruba montująca (odległość A-C)musi być krótsza niż 4.5 mm; ponieważ część spodnia dłuższej śruby mogłaby uderzać w ICR. 3.
