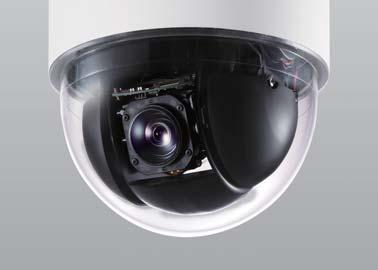

Quick Installation Guide. SD8111/SD8121 H x Zoom Day&Night 3D Noise Reduction

Transkrypt

1 Quick Installation Guide English 繁中簡中日本語 Français Español Deutsch Português Italiano Türkçe Polski Русский Česky Svenska SD8111/SD8121 H x Zoom Day&Night 3D Noise Reduction

2 Zanim zaczniesz zalecenia dotyczące bezpieczeństwa W razie zauważenia dymu lub dziwnego zapachu wydobywającego się z kamery sieciowej, natychmiast odłącz zasilanie. Kamerę sieciową należy trzymać z dala od wody. Jeśli kamera sieciowa zamoczy się należy natychmiast wyłączyć zasilanie. Skontaktuj się ze sprzedawcą i poinformuj go o wypadku. Skontaktuj się ze sprzedawcą i poinformuj go o wypadku. Nie należy umieszczać kamery sieciowej w pobliżu źródeł ciepła, takich jak telewizor lub kuchenka. Zakres temperatury otoczenia zalecanej podczas pracy urządzenia znajdziesz w podręczniku użytkownika. Kamerę sieciową należy izolować od bezpośredniego światła słonecznego. Nie należy umieszczać kamery sieciowej w wilgotnych miejscach. Polski PL - 101

3 Nie ustawiaj kamery sieciowej na niestabilnych powierzchniach. Nie dotykaj kamery sieciowej podczas burzy z wyładowaniami atmosferycznymi. Nie należy demontować kamery sieciowej. Nie upuszczaj kamery sieciowej z wysokości. Nie wkładaj do wnętrza obudowy kamery sieciowej żadnych przedmiotów (np. igieł itp.). PL - 102

4 G 1 Sprawdź zawartość pakietu SD8111 / SD8121 Twardy uchwyt sufitowy i pierścień dekoracyjny Złącze kabla (Moc, wyjście wideo, wejście mikrofonu, wyjście audio, uziemienie) Złącze kabla DI/DO Zasilacz sieciowy Uszczelka Skrócona instrukcja instalacji / Karta gwarancyjna Płyta CD z oprogramowaniem Polski PL - 103

5 2 Opis fi zyczny Gniazdo na kartę SD/SDHC Soczewki Obudowa kopuły Przed zainstalowaniem kamery zanotuj jej adres MAC. 0002D107258A Gniazdo Ethernet 10/100 RJ45 Przycisk Reset Przycisk przywracający Gniazdko złącza kabla PL - 104

6 3 Instalacja sprzętu Podążaj za następującymi krokami aby zainstalować kamerę sieciową na suficie: 1. Przyłącz pierścień dekoracyjny z twardego uchwytu sufitowego. 2. Dopasuj trzy otwory z uchwytu sufitowego, zaznacz położenie śrub na suficie. 3. Wywierć trzy otwory w suficie i przybij do otworów plastikowe uchwyty śrub. 4. Przymocuj uchywt za pomocą trzech śrub Polski PL - 105

7 0002D107258A 5. Umieść pierścień dekoracyjny w kopule. 6. Dołącz uszczelkę do wgłębienia jak pokazano poniżej. 7. Dopasuj trzy otwory tak aby przyśrubować uszczelkę do kopuły D107258A PL - 106

8 0002D107258A 0002D107258A 8. Jeśli posiadasz zewnątrzne urządzenia takie jak sensory czy alarmy, podłącz je do genaralnego/ostatecznego bloku I/O. Następnie podłącz złącze kabla i kabel Ethernet do podstawy kopuły. 9. Dopasuj płytę A i B, użyj otwórów a~c aby przywiesić kamerę sieciową na uchwycie sufitowym. Definicja pin złącza kabla : DI 0 13: DI 2 14: DI 1 15: DI 3 16: DO 21 A 8 9 B Polski 9 a b c PL - 107

9 POWER COLLISION LINK RECEIVE PARTITION 10. Zwęź śruby na uszczelce. 11. Dopasuj trzy otwory aby zamontować dekoracyjny Podłącz kable i utwórz rozmieszczenie sieciowe. Ziemia Gniazdo zasilania BNC Video Out Wejście mikrofonu (różowe) Wyjście dźwięku (zielone) Wtyczka Ethernet 10/100 RJ45 Ethernet switch PL - 108

10 4 Przypisywanie adresu IP 1. Uruchom kreatora instalacji 2 z katalogu Software Utility na płycie CD z oprogramowaniem. 2. Porgram przeprowadzi analizę otoczenia sieciowego. Po analizie sieci, kliknij Dalej aby kontynuować. Installation Wizard 2 3. Program wyszuka odbiorniki video, videoserwery i kamery sieciowe fi rmy VIVOTEK dostępne w sieci LAN. 4. Po wyszukaniu pojawi się okno główne instalatora. Kliknij adres MAC zgodny ze wskazanym na etykiecie w dolnej części urządzenia w celu połączenia przeglądarki Internet Explorer z kamerą sieciową. 0002D107258A D A SD D107258A Polski PL - 109

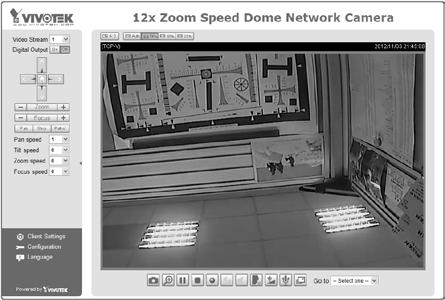

11 5 Gotowy do użycia 1. Uzyskaj dostęp do kamery sieciowej przez Internet. 2. Przechwytuj video na żywo z przeglądarki lub oprogramowania nagrywającego. 2010/06/09 10:25:23 Instrukcje dotyczące dalszej konfiguracji zawiera podręcznik użytkownika na płycie CD z oprogramowaniem. PL - 110
