Seria 5400 Regulator dla ciep³ownictwa TROVIS 5179

Transkrypt

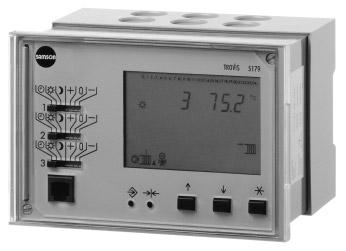

1 Seria 5400 Regulator dla ciep³ownictwa TROVIS 5179 Elektronika firmy SAMSON Rys. 1 TROVIS 5179 Wydanie sierpieñ 2001 (01/99) Oprogamowanie firmowe 1.00 Instrukcja monta u i obs³ugi EB 5179 PL

2 Spis treœci strona 1. Uwagi ogólne Wskazówki dla u ytkownika Dane techniczne Tabele rezystancji czujników temperatury Monta Monta regulatora Monta czujników Pod³¹czenie elektryczne Wskazówki ogólne Pod³¹czenie regulatora Pod³¹czenie czujników Pod³¹czenie si³owników Pod³¹czenie pomp Schematy po³¹czeñ dla ró nych schematów instalacji Opis funkcji Optymalizacja Adaptacja Adaptacja krótkoczasowa Praca w trybie zredukowanym Praca w okresie letnim OpóŸniona rejestracja temperatury zewnêtrznej Automatyczne prze³¹czanie czasu miêdzy letnim i zimowym Œwiêta i ferie Termiczna dezynfekcja zasobnika ciep³ej wody u ytkowej Ograniczanie temperatury wody powrotnej Priorytet c.w.u Ograniczenie uchybu regulacji dla sygna³u otwierania zaworu Wymuszone ³adowanie zasobnika ciep³ej wody u ytkowej Czujnik temperatury w pomieszczeniu Ochrona przeciwmrozowa Uszkodzenie czujnika/ zak³ócenia w pracy Za³¹czanie pomp Wymuszona praca pomp Zmniejszenie strefy nieczu³oœci Sygna³ zapotrzebowania zewnêtrznego Zwrotny sygna³ z nadajnika potencjometrycznego zaworu w obwodzie pierwotnym Ograniczenie mocy i natê enia przep³ywu Kontrola nastawionych wartoœci granicznych na dwóch wybranych wejœciach Prze³¹czanie pomiaru podczas przygotowania c.w.u. i kontrola wartoœci granicznej Przygotowanie c.w.u. w systemie z wymiennikiem pojemnoœciowym Okresowe wy³¹czanie sygna³u steruj¹cego Lista b³êdów EB 5179 PL

3 Spis treœci strona 5. Schematy instalacji Schemat instalacji (Anl) Schemat instalacji (Anl) Schemat instalacji (Anl) Schemat instalacji (Anl) Schemat instalacji (Anl) Schemat instalacji (Anl) Schemat instalacji (Anl) Schemat instalacji (Anl) Schemat instalacji (Anl) Obs³uga Elementy obs³ugi Wybór trybu pracy Zdalne sterowanie ogrzewaniem Poziomy obs³ugi Uruchomienie i nastawa parametrów regulatora Konfiguracja Nastawa wskaÿnika instalacji Nastawa bloków funkcyjnych Wprowadzanie kodu cyfrowego Lista bloków funkcyjnych Wzorcowanie czujnika Parametryzacja Nastawa standardowych wartoœci parametrów Wprowadzanie lub zmiana danych u ytkownika Aktualny czas zegarowy i data Wprowadzanie danych obwodów grzewczych 1 do Dane czasowe ogrzewania Wprowadzanie danych obwodu c.w.u Dane czasowe c.w.u Dane czasowe pompy cyrkulacyjnej Wprowadzanie danych dla funkcji ograniczenia mocy i natê enia przep³ywu Interfejs szeregowy Regulator z interfejsem szeregowym RS 232-C Konfiguracja interfejsu regulatora Zmiana nastawy parametrów komunikacyjnych Rejestr b³êdów BITMAP Regulator z interfejsem szeregowym RS Wprowadzanie parametrów interfejsu RS Sygnalizacja b³êdu za pomoc¹ informacji SMS Sygnalizacja b³êdu za pomoc¹ faksu Komunikacja LON Transmisja danych za pomoc¹ modu³u pamiêciowego Tabela danych EB 5179 PL 3

4 Wprowadzenie Regulatory dla ciep³ownictwa zwane czêsto regulatorami "pogodowymi" umo liwiaj¹, jak opisano w punkcie "Uwagi ogólne", utrzymywanie sta³ej temperatury w pomieszczeniu niezale nie od warunków pogodowych. t zewn. t powr. TROVIS 5000 t zas. t* zas. 80 C krzywa grzania 10 C t zewn. Powy sze rysunki obrazuj¹ zasadê pracy regulatora "pogodowego". Zmierzona przy pomocy czujnika t zewn. temperatura zewnêtrzna umo liwia, za pomoc¹ krzywej grzania, wyznaczenie chwilowej wartoœci zadanej temperatury c.o. (t zas. ). Czujnik tzas. mierzy rzeczywist¹ temperaturê wody p³yn¹cej do grzejników. Regulator tak steruje zaworem regulacyjnym, aby uchyb regulacji by³ równy zero (t zas. t zas. 0). Dodatkow¹ zmienn¹ wobwodzie regulacji jest temperatura wody powrotnej tpowr.. Regulator ogranicza temperaturê wody powrotnej z wêz³a do sieci ciep³owniczej (patrz pkt. 4.10). Regulatory "pogodowe" najnowszej generacji, do których nale y TROVIS 5179, umo liwiaj¹ wybór wielu dodatkowych parametrów maj¹cych istotny wp³yw na jakoœæ regulacji, uzyskiwane oszczêdnoœci oraz wyregulowanie ca³ej sieci ciep³owniczej. Niniejsza instrukcja opisuje sposób obs³ugi (pkt ) oraz nastawy regulatora (pkt ). Ponadto w rozdz. 4 znajduje siê opis funkcji wymagaj¹cych bli szego omówienia, a w rozdz. 5 sposób przygotowania c.w.u. dla poszczególnych wskaÿników instalacji. Zamieszczone w rozdziale 5 schematy technologiczne przedstawiaj¹ przyk³ady najbardziej rozbudowanych uk³adów wykorzystuj¹cych w sposób maksymalny dostêpne wejœcia w wyjœcia. Dziêki du ej elastycznoœci regulatora, da siê go dostosowaæ do konkretnych potrzeb. Na poni szym rusunku (p. str. 5) przedstawiono dla przyk³adu sposób przystosowania wskaÿnika instalacji Anl 9 do regulacji wymiennikowego wêz³a trójfunkcyjnego c.o., c.w.u., c.t. z c.w.u. w systemie przep³ywowym. Do zalet regulatora nale y maksymalne uproszczenie obs³ugi. Odbywa siê ona za pomoc¹ jedynie trzech klawiszy. W ka dym obwodzie regulacji wyró nione zosta³y 3 poziomy logiczne: poziom pracy (InF) poziom parametryzacji (PA) poziom konfiguracji (CO) 4 EB 5179 PL

5 5179 VL RL VF1 RF1 VF2 RF2 UP1 UP2 AF1 RüF1 R üf2 VFT TW Zirk. ZP KW Przyk³ad wykorzystania schematu Anl 9 w wêÿle wymiennikowym. UWAGA: wymagane nastêpuj¹ce ustawienia na poziomie konfiguracji CO 4: FB 1 = WY., FB 0 = WY., FB 3 = WY., ponadto wymagana zwora miêdzy zaciskami nr 24 i 10 a tak e FB 2 = WY. (nastawa standardowa); CO 5: FB 0 = WY ; CO 2: FB 2 = WY. (tylko jeden czujnik zewnêtrzny) Na poziomie pracy mo na œledziæ przebieg procesu regulacji. Poziom konfiguracji, od którego rozpoczyna siê programowanie, s³u y do okreœlania œrodowiska pracy regulatora. Na poziomie parametryzacji dokonuje siê nastaw poszczególnych parametrów regulacji (patrz pkt. 6.3). Do obwodów c.o. odnosz¹ sie poziomy oznaczone cyframi od 1 do 3. Indeks 4 odnosi siê do obwodu c.w.u. (InF 4, PA 4, CO 4). Cyfra 5 oznacza obwód pierwotny. Dostêpne poziomy obs³ugi zosta³y szerzej przedstawione w rozdz W przypadku wyst¹pienia zak³óceñ w pracy pojawia siê poziom informacyjny oznaczony jako ERROR, umo liwiaj¹cy szybk¹ lokalizacjê uszkodzeñ. Po prawid³owym pod³¹czeniu elektrycznym regulator jest gotowy do pracy. Nastawy wymaga jedynie data i czas. Jeœli konieczne s¹ zmiany nastaw to ich kolejnoœæ jest nastêpuj¹ca: 1. Wybór wskaÿnika instalacji 2. Nastawa bloków funkcyjnych 3. Nastawa parametrów 4. Ustawienie daty i czasu. EB 5179 PL 5

6 1. Uwagi ogólne Cyfrowy regulator dla ciep³ownictwa TROVIS 5179 s³u y do pogodowej regulacji temperatury wody zasilaj¹cej. Oznacza to, e temperatura wody zasilaj¹cej max. trzy instalacje regulowana jest za pomoc¹ krzywej grzania w taki sposób, eby dla dowolnej temperatury zewnêtrznej utrzymywana by³a sta³a temperatura w pomieszczeniu. Regulator pozwala na p³ynne ograniczanie temperatury wody powrotnej w zale noœci od temperatury zewnêtrznej. Przygotowanie ciep³ej wody u ytkowej mo e odbywaæ siê w obwodzie pierwotnym lub wtórnym. Za pomoc¹ pod³¹czonych czujników regulator rejestruje odpowiednie temperatury i przesy³a je poprzez przetworniki sygna³u wejœciowego do jednostki centralnej. Jednostka centralna wysy³a odpowiednio do nastawionych wartoœci zadanych dwu- lub trójpunktowe sygna³y steruj¹ce dla obwodów regulacyjnych. Dodatkowo regulator steruje prac¹ pomp obiegowych, pompy ³adowania wymiennika, pompy ³aduj¹cej zasobnik i pompy cyrkulacyjnej. Poprzez wejœcie impulsowe lub interfejs M-Bus do regulatora mo e byæ doprowadzony sygna³ z ciep³omierza proporcjonalny do natê enia przep³ywu. Umo liwia to maksymalne i/lub minimalne ograniczenie natê enie przep³ywu. Ponadto w niektórych instalacjach poprzez pod³¹czenie kilku regulatorów mo liwe jest przesy³anie najwy szej wartoœci zadanej temperatury zasilania. Instrukcja obs³ugi odnosi siê do urz¹dzeñ z wersj¹ EPROM od numeru 1.0. (aktualna wersja oprogramowania pojawia siê na ekranie przy w³¹czaniu regulatora) 1.1 Wskazówki dla u ytkownika Opisany monta regulatora oraz jego pod³¹czenie do zasilania mo e byæ wykonane jedynie przez instalatora. Opisane w rozdziale 7 nastawy na poziomie konfiguracji powinny byæ wprowadzane przez odpowiedniego specjalistê z uwzglêdnieniem wskazówek przedstawionych w rozdz. 4 i 5 w opisie funkcji i konfiguracji instalacji. Uruchomienie regulatora przeprowadza najczêœciej instalator wpisuj¹c jednoczeœnie wszystkie wartoœci nastaw wyszczególnione w tabeli opisanej w rozdz. 10. Wartoœci temperatury i programy czasowe zadane s¹ w regulatorze jako wielkoœci standardowe i mog¹ zostaæ zmienione podczas uruchamiania regulatora lub póÿniej zgodnie z opisem w rozdz. 7.2 Parametryzacja. Urz¹dzenie mo e byæ montowane, uruchamiane i eksploatowane wy³¹cznie przez osoby do tego upowa nione. Wymagane s¹ odpowiednie warunki transportu i sk³adowania. Regulator jest przystosowany do pracy w instalacjach elektroenergetycznych. Nale y przestrzegaæ odpowiednich przepisów bezpieczeñstwa. 6 EB 5179 PL

7 1.2 Dane techniczne Wejœcia Wejœcia binarne Inne wejœcia Wyjœcia Analogowe Sygna³ steruj¹cy y Binarne Zasilanie Interfejs max. 17 wejœæ czujników temperatury (Pt 100, Pt 1000, Ni 200, Ni1000 i PTC) lub sygna³ów binarnych (obwód c.o./c.w.u.) 2 wejœcia czujników temperatury zewnêtrznej 5 wejœæ czujników temperatury wody zasilaj¹cej 2 wejœcia czujników temperatury w pomieszczeniu 2 wejœcia czujników temperatury wody powrotnej 2 wejœcia czujników temperatury w zasobniku c.w.u. termostat w zasobniku wejœcie impulsowe dla funkcji ograniczenia natê enia przep³ywu lub mocy wejœcia zwrotnej sygnalizacji po³o enia korekcja temperatury w pomieszczeniu i wybór trybu pracy 3 wyjœcia 0 do 10 V (obci¹ enie wtórne > 4,7 k ) trójpunktowy: 230 V AC, 2A dwupunktowy: 230 V AC, 2A 5 wyjœæ do sterowania pompami, obci¹ alnoœæ: 250 V AC, 3 A 4 wejœcia sygna³owe, max 50 V DC, 10 ma 230 V, 48 do 62 Hz, pobór mocy 8 VA RS 232 do pod³¹czenia do modemu, interfejs magistrali licznikowej LON (wykonanie specjalne) Zakres temperatur otoczenia: 0 do 40 C sk³adowania: 20 do 60 C Stopieñ ochrony Klasa ochrony Stopieñ zabrudzenia Klasa wilgotnoœci Kategoria przepiêciowa IP 40 wed³ug IEC 529 I wed³ug VDE wed³ug VDE 0110 F wed³ug VDE II wed³ug VDE 0110 Odpornoœæ na zak³ócenia zgodnie z EN 50082, czêœæ 1 zgodnie z EN 50081, czêœæ 2 Ciê ar ok. 0,6 kg Uwaga Funkcje bezpieczeñstwa, np. kontrola ochrony przeciwmrozowej i ochrona przed przegrzaniem nie s¹ aktywne w przypadku uszkodzenia regulatora uszkodzenia, braku pod³¹czenia lub konfiguracji czujników braku zasilania regulatora ustawienia prze³¹cznika trybu pracy w po³o eniu sterowania rêcznego EB 5179 PL 7

8 1.3 Tabele rezystancji czujników temperatury Termometry oporowe z pomiarowym elementem pó³przewodnikowym o dodatnim wspó³czynniku temperaturowym (PTC) Wartoœci rezystancji (przy od³¹czonym regulatorze) Czujnik temperatury zewnêtrznej typu 5224, temperatury wody zasilaj¹cej i powrotnej typu 5264, 5265, temperatury wody w zasobniku c.w.u. typu C Czujnik temperatury w pomieszczeniu typu 5244 (ze zdalnym sterowaniem) Po³o enie prze³¹cznika "zegar", zaciski 1 i 2 C Termometry oporowe z elementem pomiarowym Pt 100 Czujnik temperatury zewnêtrznej typu 5225, temperatury wody zasilaj¹cej i powrotnej typu 5204, , i , temperatury wody w zasobniku c.w.u. typu , i , temperatury w pomieszczeniu typu C Ohm 86,25 88,22 90,19 92,16 94,12 96,09 98,04 100,00 101,95 103,90 C Ohm 105,85 107,79 109,73 111,67 113,61 115,54 117,47 119,40 121,32 123,24 C Ohm 125,16 127,07 128,98 130,89 132,80 134,70 136,60 138,50 140,39 142,29 C Ohm 144,17 146,06 147,94 149,82 151,70 153,58 155,45 157,31 Termometry oporowe z elementem pomiarowym Pt 1000 Wartoœci rezystancji z tabeli dla czujników Pt 100 nale y pomno yæ przez 10. Czujnik temperatury zewnêtrznej typu 5227, temperatury wody zasilaj¹cej i powrotnej typu , , , 5277 (wymagana os³ona czujnika) i 5267 (czujnik przylgowy z kablem o d³ug. 3 m), temperatury wody w zasobniku c.w.u. typu , i , temperatury w pomieszczeniu typu 5257, czujnik temperatury w pomieszczeniu ze zdalnym sterowaniem typu EB 5179 PL

9 2. Monta 2.1 Monta regulatora Regulator sk³ada siê z obudowy z uk³adem elektronicznym i z podstawki z listwami zaciskowymi. W celu pod³¹czenia regulatora do sieci elektrycznej nale y odkrêciæ œruby na przedniej œciance i zdj¹æ obudowê. Przy monta u naœciennym podstawkê przymocowaæ do œciany za pomoc¹ czterech œrub. Odleg³oœæ miêdzy otworami zachowaæ jak na rys. 2. Przy zabudowie tablicowej wsun¹æ obudowê regulatora poprzez otwór w tablicy sterowniczej o wymiarach 138 x 91 mm i przymocowaæ za pomoc¹ dwóch zaczepów w górnej i dolnej czêœci obudowy. Nastêpnie wkrêciæ œruby w tyln¹ œciankê tablicy Ø 5 Ø 10 podstawka regualtora Rys. 2 Wymiary regulatora EB 5179 PL 9

10 2.2 Monta czujników Monta czujnika temperatury zewnêtrznej Czujnik temperatury zewnêtrznej przymocowaæ dwiema œrubami do œciany zewnêtrznej. Nale y zwróciæ uwagê, aby czujnik nie by³ umieszczony powy ej wylotu ciep³ego powietrza (okna, wyloty instalacji wentylacyjnych itd.). W domach jednorodzinnych czujnik umocowaæ na œcianie, do której przylegaj¹ najczêœciej u ywane pomieszczenia Monta czujnika temperatury wody zasilaj¹cej i powrotnej Czujnik zanurzeniowy lub przylgowy przymocowaæ w ³atwo dostêpnym miejscu w pobli u wymiennika ciep³a: Czujnik zanurzeniowy wsun¹æ do oporu w os³onê. Czujnik przylgowy montowaæ po usuniêciu izolacji i oczyszczeniu rury. Czujnik przycisn¹æ mocno do rury i przymocowaæ taœm¹ dociskow¹ Monta czujnika temperatury w pomieszczeniu Czujnik przymocowaæ do œciany na wysokoœci oko³o 150 cm. Cyrkulacja powietrza nie mo e byæ zak³ócona przez szafy, zas³ony itp. 10 EB 5179 PL

11 3. Pod³¹czenie elektryczne 3.1 Wskazówki ogólne UWAGA! Przy okablowywaniu i pod³¹czaniu regulatora stosowaæ siê do przepisów VDE i przepisów miejscowych przedsiêbiorstw energetycznych. Prace te musz¹ byæ wykonywane przez fachowca. Przewody czujnikowe i zasilaj¹ce uk³adaæ osobno. Przewody sygna³owe/ magistrali /analogowe/ czujnikowe nale y uk³adaæ osobno. W instalacjach o silnym dzia³¹niu pola elektromagnetycznego zaleca siê jako przewody sygna³ów analogowych zastosowaæ kable ekranowane. Ekran nale y uziemiæ na wejœciu lub wyjœciu z szafy sterowniczej. Powinien on byæ jak najkrótszy i mieæ jak najwiêkszy przekrój. G³ówny punkt uziemienia nale y po³¹czyæ z przewodem ochronnym z polietylenu za pomoc¹ przewodu o przekroju 10 mm 2. Z regu³y ekran zak³adany jest tylko z jednej strony szafy sterowniczej, chyba e wyrównanie potencja³ów ma znacznie mniejsz¹ rezystancjê od rezystancji ekranu. Dla zwiêkszenia odpornoœci na zak³ócenia przewody zasilaj¹ce i sygna³owe powinny byæ uk³adane w odleg³oœci przynajmniej 10 cm. Dotyczy to równie szafy sterowniczej. Je eli w tej samej szafie sterowniczej znajduj¹ siê urzadzenia o du ej indukcyjnoœci, np. cewki stycznika, nale y je wyposa yæ w kondensatory przeciwzak³óceniowe. Elementy szafy sterowniczej wytwarzaj¹ce silne pole elektromagnetyczne, np. transformatory lub przetworniki czêstotliwoœci powinny byæ ekranowane blach¹ maj¹c¹ dobre po³¹czenie z mas¹. Ochrona przepiêciowa Je eli przewody uk³adane s¹ na zewn¹trz budynku lub na du e odleg³oœci, nale y przewidzieæ nastêpuj¹ce zabezpieczenia: ekran przewodów uk³adanych poza budynkiem musi byæ uziemiony obustronnie ochronnik przepiêciowy nale y zamontowaæ na wejœciu do skrzynki sterowniczej 3.2 Pod³¹czenie regulatora Pod³¹czenie regulatora do sieci elektrycznej odbywa siê zgodnie ze schematami po³¹czeñ przedstawionymi na rys. 3 do 11 w zale noœci od zadanego przy konfiguracji (patrz rozdz. 7.1) nr schematu instalacji. Przewody doprowadza siê wycinaj¹c otwory w zaznaczonych miejscach podstawy regulatora przez odpowiednie d³awiki kablowe. 3.3 Pod³¹czenie czujników Czujniki temperatury pod³¹czaæ do listwy zaciskowej na tylnej œciance regulatora za pomoc¹ przewodów 2 x 0,5 mm Pod³¹czenie si³owników Kable wilgocioodporne o przekroju 1,5 mm 2 nale y pod³¹czyæ do zacisków regulatora. Nastêpnie nale y dokonaæ sprawdzenia poprawnoœci po³¹czeñ. W tym celu prze³¹cznik trybu pracy ustawiæ w po³o eniu (+), co powinno spowodowaæ otwieranie zaworu, albo w po³o eniu ( ) dla zamkniêcia zaworu. EB 5179 PL 11

12 3.5 Pod³¹czenie pomp Wszystkie przewody o przekroju 1,5 mm 2 pod³¹czyæ do zacisków regulatora zgodnie ze schematami (Anl 1 do 9). 3.6 Schematy po³¹czeñ zacisków dla ró nych schematów instalacji Poni sze schematy po³¹czeñ (rys. 3 do 11) przedstawiaj¹ wszystkie w³aœciwe dla danego schematu instalacji wejœcia i wyjœcia. Je eli wejœcia lub wyjœcia maj¹ pozostaæ nieu ywane, nale y zadaæ to podczas konfiguracji (poziom CO1 do CO6), patrz rozdz Doprowadzenie fazy do zacisków 31, 33, 36, 39 i 42 nale y przewidzieæ osobno. Uwaga! Zwracaæ uwagê na obci¹ alnoœæ pr¹dow¹ przekroju przewodów. Legenda: AA wyjœcie analogowe 0 do 10 V BA wyjœcie binarne BA1 wyjœcie steruj¹ce pomp¹ obiegow¹ 1. obwodu c.o. ZA./WY. BA2 wyjœcie steruj¹ce pomp¹ obiegow¹ 1. obwodu c.o. regulacja prêdkoœci obrotowej BA3 wyjœcie steruj¹ce pomp¹ obiegow¹ 2. obwodu c.o. ZA /WY. BA4 wyjœcie steruj¹ce pomp¹ obiegow¹ 2. obwodu c.o. regulacja prêdkoœci obrotowej BE/V wejœcie binarne / natê enie przep³ywu GND masa sygna³ów wejœciowych GWx sygna³ graniczny z zacisku x GWy sygna³ graniczny z zacisku y ZB magistrala licznikowa opcja: czujnik typu 5244, ze zdalnym sterowaniem, na schematach przedstawiono sposób jego pod³¹czenia AF FG RF RüF SF STh VF VFS VFT FW HK TW SLP TLP UP ZP czujnik temperatury zewnêtrznej zdalne sterowanie /nadajnik potencjometryczny (dla typu 5244 zacisk 3) czujnik temperatury w pomieszczeniu (dla typu 5244 zacisk 1) czujnik temperatury wody powrotnej czujnik temperatury wody w zasobniku (1 = zasobnik ZA., 2 = zasobnik WY.) termostat w zasobniku czujnik temp. wody zasilaj¹cej czujnik temp. wody zasilaj¹cej zasobnik c.w.u. czujnik temp. wody zasilaj¹cej wymiennik ciep³a obwód ciep³owniczy obwód centralnego ogrzewania obwód przygotowania ciep³ej wody u ytkowej pompa ³aduj¹ca zasobnik c.w.u. pompa zasilaj¹ca wymiennik pompa obiegowa pompa cyrkulacyjna BE1 BE2 BE3 BE4 BE5 BE6 BE7 BE8 BE9 BE10 BE11 BE12 BE13 BE14 BE15 BE16 BE V V V Vmax VFsek FG2 FG1 RüFprim RF2 AF2 RüF2 VF2 RF1 AF1 RüF1 VF1 AA1 AA2 AA3 GND GND_A BA1 BA2 BA COM 1,2 BA COM 3,4 BA3 BA4 LON LON GND ZB_15V ZB_GND ZB opcjonalnie typ 5244, typ GND L1 N _ + HK1 _ + HK2 _ + FW UP1 UP2 GW x GW y Rys. 3 Schemat po³¹czeñ dla instalacji 1 12 EB 5179 PL

13 BE1 BE2 BE3 BE4 BE5 BE6 BE7 BE8 BE9 BE10 BE11 BE12 BE13 BE14 BE15 BE16 BE V V V Vmax VFsek VFS FG2 FG1 SF2 SF1/STh RüFprim VFT RF2 AF2 RüF2 VF2 RF1 AF1 RüF1 VF1 AA1 AA2 AA3 GND GND_A BA1 BA2 BA COM 1,2 BA COM 3,4 BA3 BA4 LON LON GND ZB_15V ZB_GND ZB GND opcjonalnie typ 5244, typ L1 N HK1 HK2 FW UP1 UP2 SLP TLP ZP _ + _ + _ Rys. 4 Schemat po³¹czeñ dla instalacji 2 BE1 BE2 BE3 BE4 BE5 BE6 BE7 BE8 BE9 BE10 BE11 BE12 BE13 BE14 BE15 BE16 BE V V V Vmax VFsek FG2 FG1 RüFprim VF3 RF2 AF2 RüF2 VF2 RF1 AF1 RüF1 VF1 AA1 AA2 AA3 GND GND_A BA1 BA2 BA COM 1,2 BA COM 3,4 BA3 BA4 LON LON 50 ZB_15V 49 ZB_GND 48 ZB 26 17GND GND L1 N _ + HK1 _ + HK2 _ + FW UP1 UP2 UP3 GW x GW y Rys. 5 Schemat po³¹czeñ dla instalacji 3 opcjonalnie typ 5244, typ EB 5179 PL 13

14 BE1 BE2 BE3 BE4 BE5 BE6 BE7 BE8 BE9 BE10 BE11 BE12 BE13 BE14 BE15 BE16 BE V V V Vmax VFsek VFS FG1 SF2 SF1/STh RüFprim VFT RüFTW RF1 AF1 RüF1 VF1 AA1 AA2 AA3 GND GND_A BA1 BA2 BA COM 1,2 BA COM 3,4 BA3 BA4 LON LON GND ZB_15V ZB_GND ZB Rys. 6 Schemat po³¹czeñ dla instalacji 4 GND opcjonalnie typ 5244, typ L1 N _ + HK1 _ + TW _ + FW UP1 GW x SLP TLP ZP BE1 BE2 BE3 BE4 BE5 BE6 BE7 BE8 BE9 BE10 BE11 BE12 BE13 BE14 BE15 BE16 BE V V V Vmax VFsek VFS FG1 SF2 SF1/STh RüFprim VFT RüFTW VF2 RF1 AF1 RüF1 VF1 AA1 AA2 AA3 GND GND_A BA1 BA2 BA COM 1,2 BA COM 3,4 BA3 BA4 LON LON 50 ZB_15V 49 ZB_GND 48 ZB GND 26 17GND opcjonalnie typ 5244, typ L1 N HK1 TW FW UP1 UP2 SLP TLP ZP _ + _ + _ Rys. 7 Schemat po³¹czeñ dla instalacji 5 14 EB 5179 PL

15 BE1 BE2 BE3 BE4 BE5 BE6 BE7 BE8 BE9 BE10 BE11 BE12 BE13 BE14 BE15 BE16 BE V V V Vmax VFsek FG3 FG2 FG1 RF3 AF3 RüF3 VF3 RF2 AF2 RüF2 VF2 RF1 AF1 RüF1 VF1 AA1 AA2 AA3 GND GND_A BA1 BA2 BA COM 1,2 BA COM 3,4 BA3 BA4 LON LON GND ZB_15V ZB_GND ZB Rys. 8 Schemat po³¹czeñ dla instalacji 6 GND opcjonalnie typ 5244, typ L1 N _ + HK1 _ + HK2 _ + HK3 UP1 UP2 UP3 GW x GW y BE1 BE2 BE3 BE4 BE5 BE6 BE7 BE8 BE9 BE10 BE11 BE12 BE13 BE14 BE15 BE16 BE V V V Vmax VFsek VFS FG1 SF2 SF1/STh RüFprim VFT RüFTW RF1 AF1 RüF1 VF1 AA1 AA2 AA3 GND GND_A BA1 BA2 BA COM 1,2 BA COM 3,4 BA3 BA4 LON LON 50 ZB_15V 49 ZB_GND 48 ZB GND 26 17GND opcjonalnie typ 5244, typ L1 N _ + HK1 _ + TW _ + FW UP1 GW x SLP TLP ZP Rys. 9 Schemat po³¹czeñ dla instalacji 7 EB 5179 PL 15

16 BE1 BE2 BE3 BE4 BE5 BE6 BE7 BE8 BE9 BE10 BE11 BE12 BE13 BE14 BE15 BE16 BE V V V Vmax VFsek VFS FG2 FG1 SF2 SF1/STh RüFprim VFT RüFTW VF2 RF1 AF1 RüF1 VF1 AA1 AA2 AA3 GND GND_A BA1 BA2 BA COM 1,2 BA COM 3,4 BA3 BA4 LON LON GND ZB_15V ZB_GND ZB GND opcjonalnie typ 5244, typ L1 N HK1 TW FW UP1 UP2 SLP TLP ZP _ + _ + _ Rys. 10 Schemat po³¹czeñ dla instalacji 8 BE1 BE2 BE3 BE4 BE5 BE6 BE7 BE8 BE9 BE10 BE11 BE12 BE13 BE14 BE15 BE16 BE V V V Vmax VFsek VFS FG2 FG1 SF2 SF1/STh RüFTW VFT RF2 AF2 RüF2 VF2 RF1 AF1 RüF1 VF1 AA1 AA2 AA3 GND GND_A BA1 BA2 BA COM 1,2 BA COM 3,4 BA3 BA4 LON LON 50 ZB_15V 49 ZB_GND 48 ZB GND 26 17GND opcjonalnie typ 5244, typ L1 N HK1 TW HK2 UP1 UP2 SLP TLP ZP _ + _ + _ Rys. 11 Schemat po³¹czeñ dla instalacji 9 16 EB 5179 PL

17 4. Opis funkcji Poni szy opis funkcji stanowi objaœnienie nastaw niezbêdnych podczas obs³ugi. Funkcje regulatora przedstawione s¹ w rozdz. 5 odpowiednio dla wybranych schematów Anl 1 do Anl 9. Dla przedstawionych w opisach funkcji poziomów konfiguracji (CO) i bloków funkcyjnych (FB) mo na zastosowaæ dane z tabel na str Optymalizacja Regulator jest w stanie samodzielnie okreœliæ najkorzystniejszy czas za³¹czania i wy³¹czania instalacji centralnego ogrzewania w budynkach wykorzystywanych okresowo. W tym celu wybiera siê na poziomie CO1-3 nastawê w bloku funkcyjnym FB 00 = ZA. (w po³¹czeniu z FB 05 = ZA.). Optymalizacja 1: Regulator za³¹cza ogrzewanie w zale noœci od temperatury zewnêtrznej przed pocz¹tkiem nastawionego programu czasowego. Max. dopuszczalny czas wstêpnego podgrzewu (standardowo 120 min) obowi¹zuje dla temperatury zewnêtrznej 12 C. Nastêpnie obliczany jest odpowiedni punkt za³¹czania. Je eli temperatura zewnêtrzna przekroczy wartoœæ graniczn¹ temperatury zewnêtrznej dla funkcji wy³¹czenia w trybie pracy zredukowanej (standardowo 15 C), ogrzewanie zostanie wy³¹czone. Optymalizacja 2: Dla tego rodzaju optymalizacji niezbêdny jest czujnik temperatury w pomieszczeniu. Regulator za³¹cza ogrzewanie w zale noœci od temperatury zewnêtrznej przed pocz¹tkiem nastawionego programu czasowego. Max. dopuszczalny czas wstêpnego podgrzewu (standardowo 120 min) obowi¹zuje dla temperatury zewnêtrznej 12 C. Nastêpnie obliczany jest odpowiedni punkt za³¹czania. W zale noœci od temperatury w pomieszczeniu wzorcowym regulator wy³¹cza ogrzewanie max. 2 godziny przed zakoñczeniem programu czasowego. Czas ten nadzoruje regulator w taki sposób, aby temperatura w pomieszczeniu nie spad³a zbyt mocno a do koñca czasu u ytkowania. Gdy temperatura w pomieszczeniu spadnie poni ej zredukowanej wartoœci zadanej, za³¹czy siê regulacja obni onej wartoœci temperatury zasilania instalacji c.o. Optymalizacja 3: Dla tego rodzaju optymalizacji niezbêdny jest czujnik temperatury w pomieszczeniu. Na podstawie charakterystyki budynku regulator oblicza samoczynnie niezbêdny czas podgrzewu wstêpnego (max. 6 godzin), aby na pocz¹tku czasu u ytkowania w pomieszczeniu wzorcowym panowa³a zadana temperatura. Moment wy³¹czenia jest wybierany jak w przypadku optymalizacji 2. Je eli tryb zredukowany obejmuje pó³noc, to prowadzony jest nadzór temperatury podtrzymania w pomieszczeniu. Przekroczenie wartoœci granicznych powoduje w³¹czenie ogrzewania przy max. wartoœci zadanej temperatury zasilania. EB 5179 PL 17

18 4.2 Adaptacja W pomieszczeniu wzorcowym znajduje siê czujnik temperatury. Po nastawie CO1-3 FB07 = ZA. (w po³¹czeniu z FB 00 = ZA.) regulator jest w stanie samodzielnie dostosowaæ krzyw¹ grzania w ka dym obwodzie do charakterystyki budynku. Punktem wyjœcia jest krzywa o nachyleniu 1,8. Je eli mierzona temperatura w pomieszczeniu odbiega od wartoœci zadanej, to regulator odpowiednio zmienia nachylenie krzywej (skorygowana wartoœæ wyœwietlana jest na poziomie parametryzacji). Rêczna nastawa tego punktu parametryzacji nie jest mo liwa. 4.3 Adaptacja krótkoczasowa Bezpoœredni¹ reakcjê na zmiany temperatury w pomieszczeniu mo na uzyskaæ poprzez nastawê na poziomie CO1-3 bloku funkcyjnego FB 08 = ZA. (w po³¹czeniu z FB 00 = ZA.). Tak zwana adaptacja krótkoczasowa przeciwdzia³a wahaniom temperatury w okresie u ytkowania, obni aj¹c lub podwy szaj¹c krzyw¹ grzania (nastawion¹ rêcznie lub dziêki adaptacji) w zakresie do 10 C (równoleg³e przesuniêcie krzywej grzania). Wielkoœæ przesuniêcia wyœwietlana jest na poziomie parametryzacji pod has³em "przesuniêcie równoleg³e krzywej grzania". Rêczna nastawa tego punktu parametryzacji nie jest mo liwa. Zdalna korekcja wartoœci zadanej przy w³¹czonej funkcji adaptacji krótkoczasowej nie dzia³a. Uwaga! Spadek temperatury w wyniku przeci¹gu lub otwarcia okien mo e doprowadziæ do przegrzania pomieszczeñ! 4.4 Praca w trybie zredukowanym W wypadku pracy w trybie zredukowanym obwód c.o. zasilany jest wod¹ o zadanej temperaturze, okreœlonej przez krzyw¹ grzania i zredukowanej o wartoœæ nastawion¹ pod has³em "obni enie temperatury wody zasilaj¹cej dla pracy w trybie zredukowanym". Je eli temperatura zewnêtrzna przekroczy wartoœæ nastawion¹ pod has³em "wartoœæ graniczna temperatury zewnêtrznej dla wy³¹czenia instalacji przy pracy w trybie zredukowanym", to regulator automatycznie wy³¹czy obwód centralnego ogrzewania, zamykaj¹c zawór regulacyjny i powoduj¹c wy³¹czenie pompy obiegowej c.o. po up³ywie czasu równego podwójnej wartoœci czasu przestawienia zaworu (czas przestawienia zaworu regulacyjnego nale y nastawiæ na regulatorze). Spadek temperatury zewnêtrznej poni ej wartoœci granicznej (minus 0,5 C histerezy) powoduje natychmiastowe za³¹czenie obwodu c.o. 4.5 Praca w okresie letnim W trybie pracy letniej regulator automatycznie wy³¹cza obwód c.o. zamykaj¹c zawór regulacyjny i powoduj¹c wy³¹czenie pompy obiegowej po up³ywie czasu dobiegu (zarówno czas przestawienia zaworu regulacyjnego jak i dobiegu pompy nale y nastawiæ na regulatorze). Funkcja realizowana jest na dwa sposoby: 1) w zale noœci od chwilowej wartoœci temperatury zewnêtrznej. Je eli temperatura zewnêrzna wzroœnie powy ej wartoœci granicznej temperatury zewnêtrznej dla pracy w okresie letnim (nastawa standardowa 22 C; zakres nastaw C), natychmiast nastêpuje prze³¹czenie regulatora na pracê w okresie letnim. Jej spadek poni ej wartoœci granicznej (minus 0,5 C histerezy) spowoduje natychmiastowe uruchomienie centralnego ogrzewania. 18 EB 5179 PL

19 2) w zale noœci od œredniej temperatury zewnêtrznej z uwzglêdnieniem aktualnej daty (funkcja zwi¹zana z blokiem CO1-3 FB 11 = ZA., prze³¹cznik trybu pracy musi znajdowaæ siê w po³o eniu ). Je eli: aktualna data mieœci siê w zadanym na poziomie konfiguracji przedziale (CO1-3 FB 11 = ZA., nastawa standardowa do 30.09) i œrednia temperatura zewnêtrzna (mierzona miêdzy 7.00 a 22.00) jest wy sza w ci¹gu dwóch kolejnych dni od wartoœci granicznej (nastawa standardowa 18 C) to w 3 dniu nastêpuje prze³¹czenie regulatora na tryb pracy letniej. Po uruchomieniu letniego trybu pracy nawet przy niskich temperaturach zewnêtrznych nie nastêpuje za³¹czenie ogrzewania. Dopiero gdy œrednia dobowa temperatura zewnêtrzna spadnie poni ej zadanej wartoœci to nastêpnego dnia nast¹pi prze³¹czenie na tryb ogrzewania. 4.6 OpóŸniona rejestracja temperatury zewnêtrznej Dzia³anie funkcji polega na tym, e przy okreœlaniu temperatury wody zasilaj¹cej bierze siê za punkt wyjœcia "obliczeniow¹ temperaturê zewnêtrzn¹". Funkcja ta uruchamiana jest: a) przy spadku temperatury zewnêtrznej lub b) niezale nie od rzeczywistego przebiegu temperatury zewnêtrznej. Je eli w ci¹gu krótkiego czasu temperatura zewnêtrzna zmieni siê np. o 12 C, wówczas "obliczeniowa temperatura zewnêtrzna" bêdzie dostosowywana ma³ymi krokami do rzeczywistej temperatury zewnêtrznej przez 4 godziny przy zadanym opóÿnieniu 3 C/h. Stosuj¹c opóÿnion¹ rejestracjê temperatury zewnêtrznej (CO 5 FB 04 = ZA.) mo na unikn¹æ niepotrzebnych przeci¹ eñ sieci cieplnej w po³¹czeniu z przegrzaniem budynku (wp³yw nawiewu przypadek a) lub te krótkotrwale wystêpuj¹cego obni enia mocy grzewczej wskutek wp³ywu promieniowania s³onecznego na czujnik temperatury zewnêtrznej (przypadek b). Po nastawie bloku funkcyjnego CO5 FB 04 = ZA. nale y dokonaæ wyboru miêdzy przypadkiem a (nastawa WY ) i przypadkiem b (nastawa ZA.). Na koñcu nale y wprowadziæ wartoœæ opóÿnienia (nastawa standardowa 3 C/h). Za³¹czona opóÿniona rejestracja temperatury zewnêtrznej sygnalizowana jest na poziomie roboczym pulsowaniem wskazania rzeczywistej temperatury zewnêtrznej. Tak d³ugo, jak d³ugo pozostaje przyciœniêty przycisk, wskazywana jest "obliczeniowa temperatura zewnêtrzna". 4.7 Automatyczne prze³¹czanie czasu miêdzy letnim i zimowym Jest ono przyporz¹dkowane do nastawy bloku funkcyjnego CO 1-3 FB 05 = ZA. Prze³¹czenie odbywa siê automatycznie w ostatni¹ niedzielê marca o godz i w ostatni¹ niedzielê paÿdziernika o godz Œwiêta i ferie Regulator umo liwia zaprogramowanie (na poziomie parametryzacji) 20 dni œwi¹tecznych i 10 okresów ferii. W dni œwi¹teczne obwód c.o. pracuje wed³ug programu dla niedzieli (nastawa czasu pracy ogrzewania). W okresie ferii realizowana jest stale praca zredukowana lub praca jak dla przerw w u ytkowaniu. EB 5179 PL 19

20 Przy standardowej nastawie regulatora zadane dni œwi¹teczne i ferie nie maj¹ wp³ywu na przygotowanie ciep³ej wody u ytkowej. Dopiero nastawa bloku funkcyjnego CO 4 FB 12 = ZA. pozwala na przygotowywanie ciep³ej wody u ytkowej w dni œwi¹teczne wed³ug programu dla niedzieli (nastawa czasu pracy dla przygotowania ciep³ej wody u ytkowej). W okresie ferii nie odbywa siê przygotowanie ciep³ej wody u ytkowej (ochrona przeciwmrozowa na +5 C). W wypadku dwóch obwodów c.o. podczas konfiguracji mo na wybraæ, z którym obwodem c.o. zwi¹zane s¹ nastawy obwodu c.w.u. 4.9 Termiczna dezynfekcja zasobnika ciep³ej wody u ytkowej Funkcja ta nie mo e byæ wykorzystywana w po³¹czeniu z termostatem w zasobniku. Nastawa bloku funkcyjnego CO 4 FB 08 = ZA. powoduje w dowolnie wybranym dniu tygodnia (3 = œroda) uruchomienie ³adowania zasobnika c.w.u. wod¹ o temperaturze 70 C (termiczna dezynfekcja zasobnika). Wartoœæ zadana temperatury ³adowania zasobnika jest zawsze o 5 C wy sza od wartoœci zadanej temperatury wody w zasobniku. Funkcja dezynfekcji uruchamiana jest o zadanej porze (godz. 0.00) i koñczy siê najpóÿniej o godz Je eli na zakoñczenie termicznej dezynfekcji temperatura wody w zasobniku nie osi¹gnie wartoœci zadanej, np. ze wzglêdów hydraulicznych, na wyœwietlaczu bêdzie pulsowaæ nadal symbol. Ostrze enie mo na potwierdziæ poprzez ponowne przywo³anie nastawy CO 4 FB 08. Sygna³ b³êdu zostaje automatycznie anulowany, o ile podczas nastêpnej dezynfekcji termicznej woda w zasobniku osi¹gnie wartoœæ zadan¹. Parametry "dzieñ tygodnia", "dezynfekcja termiczna zasobnika", czas uruchomienia i czas wy³¹czenia" mo na nastawiæ po zakoñczeniu nastaw w CO 4 FB Ograniczenie temperatury wody powrotnej W celu zapewnienia ekonomicznej eksploatacji instalacji ciep³owniczej nale y pozyskaæ z dostarczonego ze Ÿród³a noœnika ciep³a (woda) jak najwiêksz¹ iloœæ energii. WskaŸnikiem wykorzystania energii jest ró nica temperatur pomiêdzy zasilaniem i powrotem sieci. Du a ró nica temperatur œwiadczy o dobrym, ma³a o s³abym wykorzystaniu energii cieplnej. Aby okreœliæ ró nicê temperatur przy zadanych temperaturach wody zasilaj¹cej w sieci, wystarczaj¹cy jest czujnik temperatury wody powrotnej. Temperatura wody powrotnej mo e byæ ograniczana w zale noœci od temperatury zewnêtrznej (dla obwodu c.o.) lub te ograniczenie ma wartoœæ sta³¹ (dla obwodu c.w.u.). Je eli temperatura wody powrotnej wzroœnie o np. 2 C powy ej wartoœci wynikaj¹cej z krzywej powrotu (lub powy ej wartoœci sta³ej), to obliczona aktualnie lub te sta³a wartoœæ zadana (temperatura zasilania c.o., temperatura ³adowania) zostanie obni ona równie o 2 C. W ten sposób zmniejszany jest przep³yw po stronie pierwotnej, co powoduje obni enie temperatury wody powrotnej. W przypadku ograniczania temperatury wody powrotnej pulsuj¹ wskazania: mierzonej temperatury wody powrotnej oraz wskazania wartoœci zadanych: temperatura wody zasilaj¹cej c.o., temperatura ³adowania. Funkcja ta jest uruchamiana poprzez nastawê bloku funkcyjnego CO 1-3 FB 01 = ZA. W wypadku instalacji Anl 2, Anl 4 i Anl 5 podczas przygotowania ciep³ej wody u ytkowej nastêpuje prze³¹czenie ograniczania na wartoœæ zadan¹ jako: "ograniczenie temperatury wody powrotnej podczas przygotowania ciep³ej wody u ytkowej". W ten sposób mo na w 20 EB 5179 PL

21 okresie przejœciowym zadawaæ bez obaw niskie temperatury ograniczaj¹ce temperaturê wody powrotnej w obwodzie centralnego ogrzewania, nie ryzykuj¹c przy tym pogorszenia w³aœciwego ³adowania zasobnika. W instalacjach Anl. 4, 5, 7, 8 i 9 przy nastawie bloku funkcyjnego CO 4 FB 02 = ZA. (czujnik temperatury wody powrotnej w obwodzie c.w.u.) istnieje mo liwoœæ zainstalowania osobnego czujnika temperatury wody powrotnej w obwodzie c.w.u. i za³¹czenia funkcji ograniczenia. Na czujniku mierzona jest wartoœæ nastawiona pod has³em "ograniczenie temperatury wody powrotnej podczas pracy obwodu c.w.u. Podczas przygotowania c.w.u. wartoœci¹ graniczn¹ jest wy sza z dwóch temperatur Priorytet c.w.u. Priorytet c.w.u. (regulacjê inwersyjn¹) za³¹cza siê przez nastawê CO 4 FB 06 = ZA. We wszystkich instalacjach z przygotowaniem c.w.u. podczas ³adowania kontrolowana jest temperatura przed, wzglêdnie za wymiennikiem c.w.u. Je eli spadnie ona poni ej zadanej temperatury wody ³aduj¹cej zasobnik na czas ponad 2 lub 10 min. (CO 4 FB 07), zawór regulacyjny po stronie pierwotnej zacznie byæ sterowany sygna³em proporcjonalnym do uchybu regulacji w kierunku otwierania przy równoczesnym przymykaniu zaworu w obwodzie c.o. analogicznym sygna³em w przeciwfazie. Schemat Anl 2 redukowany jest przep³yw przez obwód c.o. o najwy szej wartoœci zadanej temperatury wody zasilaj¹cej Schemat Anl 4 redukowany jest przep³yw przez obwód c.o. Schemat Anl 5 redukowany jest przep³yw przez 1 obwód c.o., wy³¹czenie pompy w 2. obwodzie c.o. mo liwe poprzez zadanie CO 4 FB 05 = ZA. Schemat Anl 7 redukowany jest przep³yw przez zawór c.o. w obwodzie pierwotnym Schemat Anl 8 redukowany jest przep³yw przez zawór c.o. w obwodzie pierwotnym Schemat Anl 9 redukowany jest przep³yw przez 1. obwód c.o. Przy nastawie bloku CO 4 FB 06 = WY. na wyœwietlaczu pojawia siê wartoœæ "0 C". Brak zmian tej wartoœci powoduje niezale n¹ pracê obwodów c.o. i c.w.u. Wprowadzenie innej dodatniej wartoœci z zakresu C powoduje obni enie wartoœci zadanej dla obwodu c.o. niezale nie od tego, czy wystêpuje uchyb regulacji w obwodzie c.w.u., czy te nie Ograniczenie uchybu regulacji dla sygna³u otwierania zaworu Przy stosowaniu regulatora do regulacji kondensatu zaleca siê uruchomienie funkcji ograniczenia uchybu regulacji dla sygna³u otwierania zaworu. Za jej pomoc¹ mo na ograniczyæ reakcjê regulatora na uchyb regulacji, prowadz¹cy do otwierania zaworu regulacyjnego i dziêki temu u³atwiæ uruchamianie takich instalacji. Nie ma to wp³ywu na reakcjê regulatora na uchyb powoduj¹cy zamykanie zaworu regulacyjnego. EB 5179 PL 21

22 We wszystkich instalacjach funkcjê uruchamia siê poprzez CO 5 FB 07 = ZA. Najwy sza wartoœæ zadana temperatury wody zasilaj¹cej regulowana jest za pomoc¹ zaworu regulacyjnego zamontowanego po stronie pierwotnej. Obowi¹zuje funkcja ograniczenia uchybu regulacji dla sygna³u otwierania zaworu. W instalacjach Anl 6 i 9 funkcja ograniczenia obowi¹zuje dla wszystkich zaworów regulacyjnych. W instalacjach Anl 7 i 8 (przygotowanie c.w.u. w obwodzie pierwotnym) wielkoœæ ograniczenia dla zaworu c.w.u. nale y ustawiæ w bloku konfiguracyjnym CO 4 FB 13. Bezpoœrednio po nastawie bloku funkcyjnego CO 4 FB 13 lub CO 5 FB 07 = ZA. wprowadzane jest ograniczenie uchybu regulacji w zakresie od 2 do 10 C (nastawa standardowa 2 C) Wymuszone ³adowanie zasobnika ciep³ej wody u ytkowej Funkcja ta jest standardowo zaimplementowana dla wszystkich instalacji z przygotowaniem c.w.u. oprócz wykonañ z termostatem w zasobniku (CO 4 FB 00 i FB 01 = WY.). Dla zagwarantowania dostatecznego za³adowania zasobnika ciep³ej wody u ytkowej w momencie rozpoczêcia przez obwód centralnego ogrzewania pracy w trybie nominalnym lub te na pocz¹tku fazy podgrzewania podczas pracy w trybie optymalizacyjnym, na godzinê przed zadanym czasem rozpoczêcia okresu u ytkowania obwodu centralnego ogrzewania lub te na godzinê przed obliczonym momentem rozpoczêcia podgrzewania przy pracy w trybie optymalizacyjnym, uruchamiane jest wymuszone ³adowanie zasobnika c.w.u. (o ile okres u ytkowania obwodu c.w.u. nie koñczy siê wraz z rozpoczêciem okresu u ytkowania obwodu c.o.). adowanie zasobnika ciep³ej wody u ytkowej koñczy siê po przekroczeniu histerezy dla czujnika SF1 lub po przekroczeniu temperatury na czujniku SF Czujnik temperatury w pomieszczeniu Je eli czujnik temperatury w pomieszczeniu zosta³ uaktywniony przez nastawê CO 1-3 FB 00, jednak e nie uaktywniono ani funkcji optymalizacji, adaptacji, ani te funkcji adaptacji krótkoczasowej, wartoœæ zadana temperatury jest wyœwietlana bez wp³ywu na regulacjê. W przypadku stosowania czujnika temperatury w pomieszczeniu typu 5244 ze zdalnym sterowaniem nale y po³¹czyæ zacisk 3 czujnika z zaciskiem regulatora przyporz¹dkowanym do odpowiedniego obwodu c.o. (zacisk 26 do 28). Po³¹czenia tego nie mo na wykonaæ, je eli pod³¹czony jest nadajnik potencjometryczny zaworu regulacyjnego Ochrona przeciwmrozowa Przy temperaturach zewnêtrznych poni ej 3 C w³¹czana jest na sta³e pompa obiegowa UP w obwodzie centralnego ogrzewania i pompa cyrkulacyjna ZP (o ile nie odbywa siê ³adowanie zasobnika). Je eli temperatura ciep³ej wody w zasobniku spadnie poza nominalnym czasem pracy poni ej 5 C, uruchomione zostaje ³adowanie zasobnika (z wyj¹tkiem instalacji z termostatem w zasobniku). Zakoñczenie ³adowania zasobnika nastêpuje przy przekroczeniu wartoœci 10 C dla temperatury ciep³ej wody u ytkowej. Funkcja ochrony przeciwmrozowej nie dzia³a przy w³¹czonym na poziomie parametryzacji CO 1-3 bloku funkcyjnym FB 09 i gdy prze³¹cznik trybu pracy znajduje siê w po³o eniu zawór zamkniêty. 22 EB 5179 PL

23 4.16 Uszkodzenie czujnika/zak³ócenia w pracy, wskazanie na wyœwietlaczu ciek³okrystalicznym Przerwanie lub zwarcie obwodu czujnika oraz inne uszkodzenia sygnalizowane s¹ na wyœwietlaczu za pomoc¹ dodatkowego poziomu oznaczonego "ERROR". Po przejœciu do tego poziomu regulator pokazuje uszkodzone czujniki w postaci kombinacji symboli. Uszkodzenia przedstawiane s¹ za pomoc¹ liczb odpowiadaj¹cych przyporz¹dkowaniu b³êdów bitom w rejestrze b³êdów (patrz rozdz ). Czujnik temperatury zewnêtrznej AF: w przypadku uszkodzenia czujnika temperatury zewnêtrznej regulator ustawia wartoœæ zadan¹ temperatury wody zasilaj¹cej równ¹ 50 C, ew. wartoœæ ustawion¹ pod has³em "max. temperatury wody zasilaj¹cej", je eli jest ona mniejsza ni 50 C. Czujnik temperatury wody zasilaj¹cej VF: w przypadku uszkodzenia tego czujnika regulator pracuje dalej nie zmieniaj¹c po³o enia zaworu. Czujnik temperatury wody zasilaj¹cej wymiennik ciep³a VFT: uszkodzenie tego czujnika powoduje zamkniêcie zaworu regulacyjnego c.w.u. Czujnik temperatury wody ³aduj¹cej zasobnik VFS: uszkodzenie tego czujnika prowadzi do regulacji wartoœci zadanej temperatury zasilania wymiennika ciep³a tylko za pomoc¹ czujnika VFT. Informacja o uszkodzeniu nadal pulsuje. Czujnik temperatury wody powrotnej RüF: w przypadku uszkodzenia czujnika temperatury wody powrotnej regulator pracuje dalej bez ograniczania temperatury wody powrotnej. Czujnik temperatury w pomieszczeniu RF: w przypadku uszkodzenia czujnika temperatury w pomieszczeniu regulator pracuje odpowiednio do nastawy dla pracy bez czujnika temperatury w pomieszczeniu. Nastêpuje na przyk³ad prze³¹czenie trybu pracy z optymalnego na zredukowany. Je eli praca odbywa³a siê w trybie adaptacji, nastêpuje jej przerwanie, a ostatnia obliczona krzywa grzania pozostaje nie zmieniona. Czujnik temperatury wody w zasobniku SF1 i SF2: w przypadku uszkodzenia jednego z czujników nie odbywa siê ³adowanie zasobnika Za³¹czanie pomp Do wyjœæ binarnych BA1 do BA4 na zaciskach 1 do 5 mo na pod³¹czyæ dwustopniowe pompy c.o. celem ich sterowania zale nego od trybu pracy regulatora. Oznacza to, e podczas pracy w trybie nominalnym pompa pracuje z maksymaln¹ prêdkoœci¹ obrotow¹, a w trybie pracy zredukowanej lub podtrzymania temperatury z minimaln¹ prêdkoœci¹ obrotow¹. Podczas pracy w okresie letnim pompa pozostaje wy³¹czona. Wyjœcia te mog¹ obs³u yæ maksymalnie dwie pompy c.o. z regulowan¹ prêdkoœci¹ obrotow¹ dla pierwszego i drugiego obwodu c.o. Maksymalna obci¹ alnoœæ wynosi 50 V DC, 100 ma. Wyjœcia binarne BA1 (pompa obiegowa pierwszego obwodu c.o.) i BA3 (pompa obiegowa drugiego obwodu c.o.) s³u ¹ do za³¹czania i wy³¹czania pomp. Przy BA1/BA3 = ZA. pompy s¹ za³¹czone. EB 5179 PL 23

24 Przez wyjœcia BA2 (pompa obiegowa pierwszego obwodu c.o.) i BA4 (pompa obiegowa drugiego obwodu c.o.) regulowana jest prêdkoœæ obrotowa pomp. Sposób sterowania mo na zadaæ za pomoc¹ bloków funkcyjnych CO 1/CO 2 FB 13: FB 13 = WY.: podczas pracy nominalnej (max. prêdkoœæ obrotowa) wyjœcia BA2 i BA4 s¹ roz³¹czone FB 13 = ZA.: podczas pracy nominalnej (max. prêdkoœæ obrotowa) wyjœcia BA2 i BA4 s¹ za³¹czone Ze wzglêdu na ró norodnoœæ typów pompy mog¹ byæ ró nie pod³¹czane i dlatego odpowiednie informacje nale y znaleÿæ w instrukcjach monta u opracowanych przez ich producentów Wymuszona praca pomp Je eli przez 24 godziny nie nast¹pi programowe za³¹czenie pomp obiegowych, ani pompy ³aduj¹cej zasobnik lub zasilaj¹cej wymiennik, to regulator spowoduje uruchomienie pomp obiegowych o godz na 1 min., a pompy ³aduj¹cej zasobnik lub zasilaj¹cej wymiennik o godz równie na 1 min Zmniejszenie strefy nieczu³oœci Przy CO 5 FB 06 = ZA. regulator zacznie regulowaæ obwód o najwy szej wartoœci zadanej wykorzystuj¹c wskazania czujnika zasilania strony wtórnej VF sek, umieszczonego bezpoœrednio na wyjœciu wymiennika. Dziêki temu unika siê opóÿnieñ pomiaru zmian temperatury w przypadku, kiedy w³aœciwy czujnik zasilania VF danego obwodu jest zamontowany w du ej odleg³oœci od wymiennika. Zabieg ten zastosowany przy regulacji kondensatu zapobiega upuszczeniu zbyt du ej jego iloœci Sygna³ zapotrzebowania zewnêtrznego W przypadku pod³¹czenia do rozbudowanych instalacji ogrzewania kilku regulatorów ka dy z nich jest w stanie samodzielnie przesy³aæ sygna³y najwy szych wartoœci zadanych temperatury zasilania przez magistralê LON do regulatora po stronie pierwotnej, który pracuje na podstawie maksymalnej wartoœci zadanej temperatury wody zasilaj¹cej. Dlatego dla ka dego pozosta³ego obwodu regulacyjnego strony wtórnej potrzebny jest osobny trójdrogowy zawór regulacyjny. Funkcja przekazywania sygna³u zewnêtrznego zapotrzebowania uruchamiana jest w bloku CO 5 FB 13. Aby regulator obwodu pierwotnego odczytywa³ sygna³ zapotrzebowania z innych regulatorów nale y ustawiæ w nim CO7 FB 1 = ZA. Wówczas bêdzie on sterowa³ prac¹ zaworu w obwodzie pierwotnym na podstawie najwy szej odczytanej wartoœci zadanej. Dla pracy regulatora po stronie pierwotnej podstaw¹ jest pomiar czujnika temperatury wody zasilaj¹cej po stronie wtórnej, zamontowany bezpoœrednio za wymiennikiem ciep³a lub w belce rozdzielacza. Bezpoœrednio po nastawie bloku funkcyjnego CO 5 FB 13 mo na nastawiæ ró nicê temperatury dla obwodu pierwotnego (wartoœæ standardowa 0,0 C). 24 EB 5179 PL

25 4.21 Zwrotny sygna³ z nadajnika potencjometrycznego zaworu w obwodzie pierwotnym Zamiast potencjometru do zmiany wartoœci zadanej na czujniku temperatury w pomieszczeniu do zacisku 27 mo na pod³¹czyæ nadajnik potencjometryczny zaworu regulacyjnego z obwodu pierwotnego (CO 5 FB 16). Szeregowo z potencjometrem nale y w³¹czyæ rezystor 1 k. Na poziomie pracy wskazywane jest po³o enie grzyba zaworu w % skoku jako ostatni parametr obwodu pierwotnego (poziom 5) Ograniczenie mocy i natê enia przep³ywu W regulatorze istniej¹ dwie mo liwoœci ograniczenia mocy ew. natê enia przep³ywu: 1. ograniczenie poprzez pod³¹czenie max. trzech ciep³omierzy (dwa ciep³omierze tylko do przekazywania danych do systemu sterowania) poprzez magistralê licznikow¹ (CO 9 FB 21 dla WMZ1, CO 9 FB 22 dla WMZ2 i CO 9 FB 23 dla WMZ3). Bezpoœrednio po nastawie bloku funkcyjnego nastêpuje podanie adresu, wybór typu pod³¹czonego ciep³omierza oraz napiêcia zasilania. Dane wprowadzone dla ciep³omierzy w bloku funkcyjnym CO 9 przesy³ane s¹ w pierwszej kolejnoœci do dyspozytorni. Ciep³omierz WMZ1 mo e byæ dodatkowo wykorzystywany do ograniczania parametrów. Funkcja ograniczenia aktywowana jest w bloku CO 5 FB 8 za³. Istnieje równie mo liwoœæ nastawy rodzaju ograniczenia mocy lub natê enia przep³ywu zgodnie z nastêpuj¹cym kluczem: Rodzaj ciep³omierza Zasilanie Ograniczanie PS2 P15 CAL3 APAtO SLS 1434 = Spanner Pollux Pollusonic2 = Spanner Pollux B /N 101/ 501 = Kamstrup Multikal III = Apator LQM = Landis & Staefa WDS wszystkie kompatybilne z EN 1434 U15 zasilacz U 230 sieæ U -- bateria 1 = bez ograniczenia 2 = przep³ywu 3 = mocy 4 = mocy i przep³ywu Spoœród ciep³omierzy odpowiadaj¹cych normie EN 1434 podczas testów pozytywnie wypad³y nastêpuj¹ce urz¹dzenia: Techem "Delta-Tech kompakt" i "Delta-Tech split" Spanner-Pollux "Pollustat 2WR45000" Schlumberger "CF50" Raab Karcher "Sensonic Rechenwerk T1" ICM "RV 840" Przy wyborze jednego z tych ciep³omierzy nale y wprowadziæ ograniczenie za pomoc¹ sygna³u impulsowego proporcjonalnego do natê enia przep³ywu ew. mocy (CO 5 FB 09). Przy nastawie CO 5 FB 09 = ZA nastêpuje wybór: P = ograniczenie mocy U = ograniczenie natê enia przep³ywu Nale y równie wprowadziæ wartoœæ impulsowania ciep³omierza. Wartoœæ na wyœwietlaczu mierzona jest w l/imp. lub kwh/imp. i tak¹ wartoœæ nale y odczytaæ na ciep³omierzu. Pod³¹czenie wejœcia impulsowego do zacisku 30. W obu wariantach ograniczenia mocy i natê enia przep³ywu odpowiednie parametry zadawane s¹ na poziomie PA5. EB 5179 PL 25
