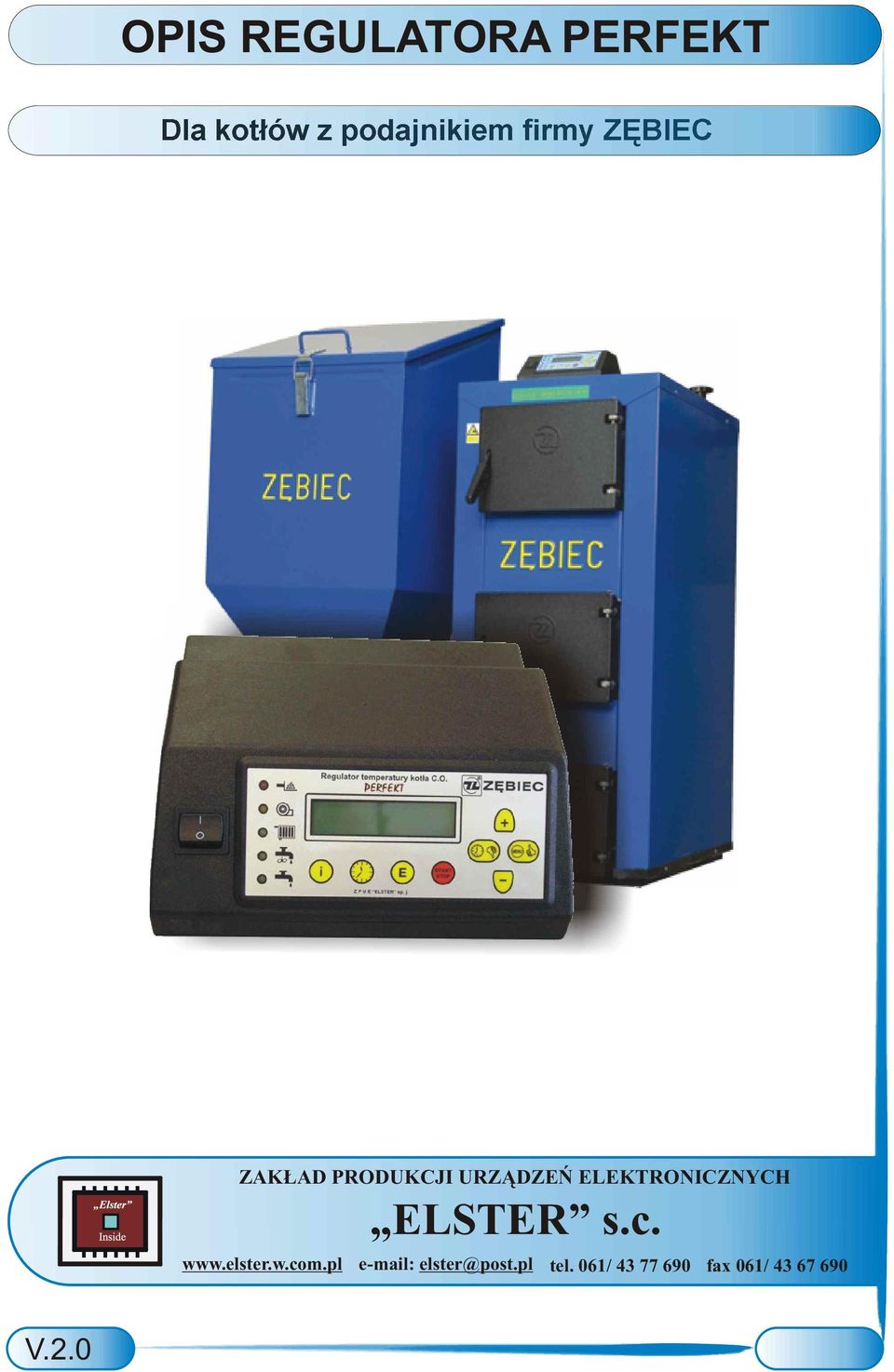

1 Dla kot³ów z podajnikiem firmy ZÊBIEC ZAK AD PRODUKCJI URZ DZEÑ ELEKTRONICZNYCH ELSTER s.c. elster@post.pl tel. 061/ fax 061/

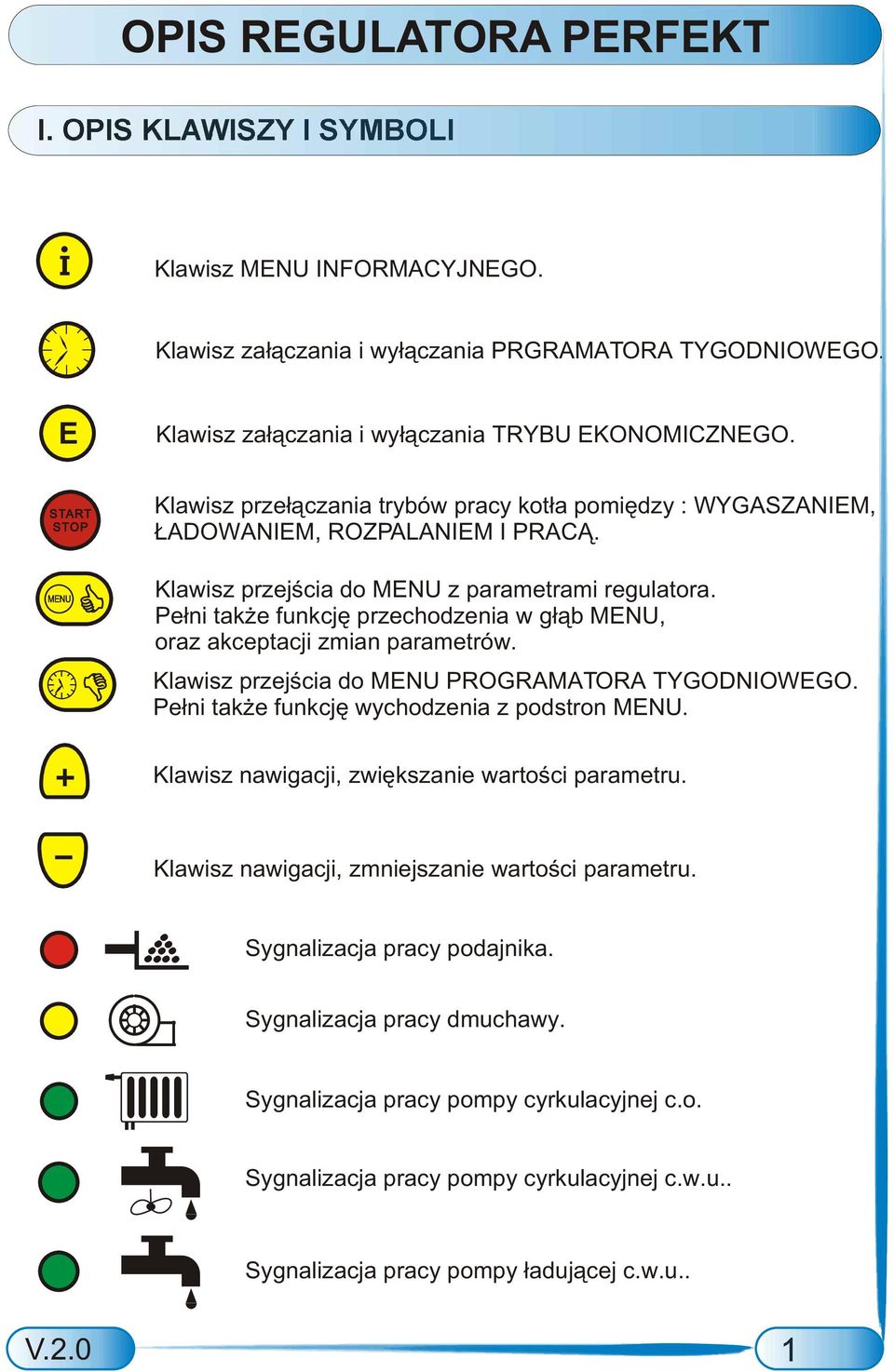

2 I. OPIS KLAWISZY I SYMBOLI I Klawisz INFORMACYJNEGO. Klawisz za³¹czania i wy³¹czania PRGRAMATORA TYGODNIOWEGO. E Klawisz za³¹czania i wy³¹czania TRYBU EKONOMICZNEGO. START STOP Klawisz prze³¹czania trybów pracy kot³a pomiêdzy : WYGASZANIEM, ADOWANIEM, ROZPALANIEM I PRAC. Klawisz przejœcia do z parametrami regulatora. Pe³ni tak e funkcjê przechodzenia w g³¹b, oraz akceptacji zmian parametrów. Klawisz przejœcia do PROGRAMATORA TYGODNIOWEGO. Pe³ni tak e funkcjê wychodzenia z podstron. Klawisz nawigacji, zwiêkszanie wartoœci parametru. Klawisz nawigacji, zmniejszanie wartoœci parametru. Sygnalizacja pracy podajnika. Sygnalizacja pracy dmuchawy. Sygnalizacja pracy pompy cyrkulacyjnej c.o. Sygnalizacja pracy pompy cyrkulacyjnej c.w.u.. Sygnalizacja pracy pompy ³aduj¹cej c.w.u.. 1

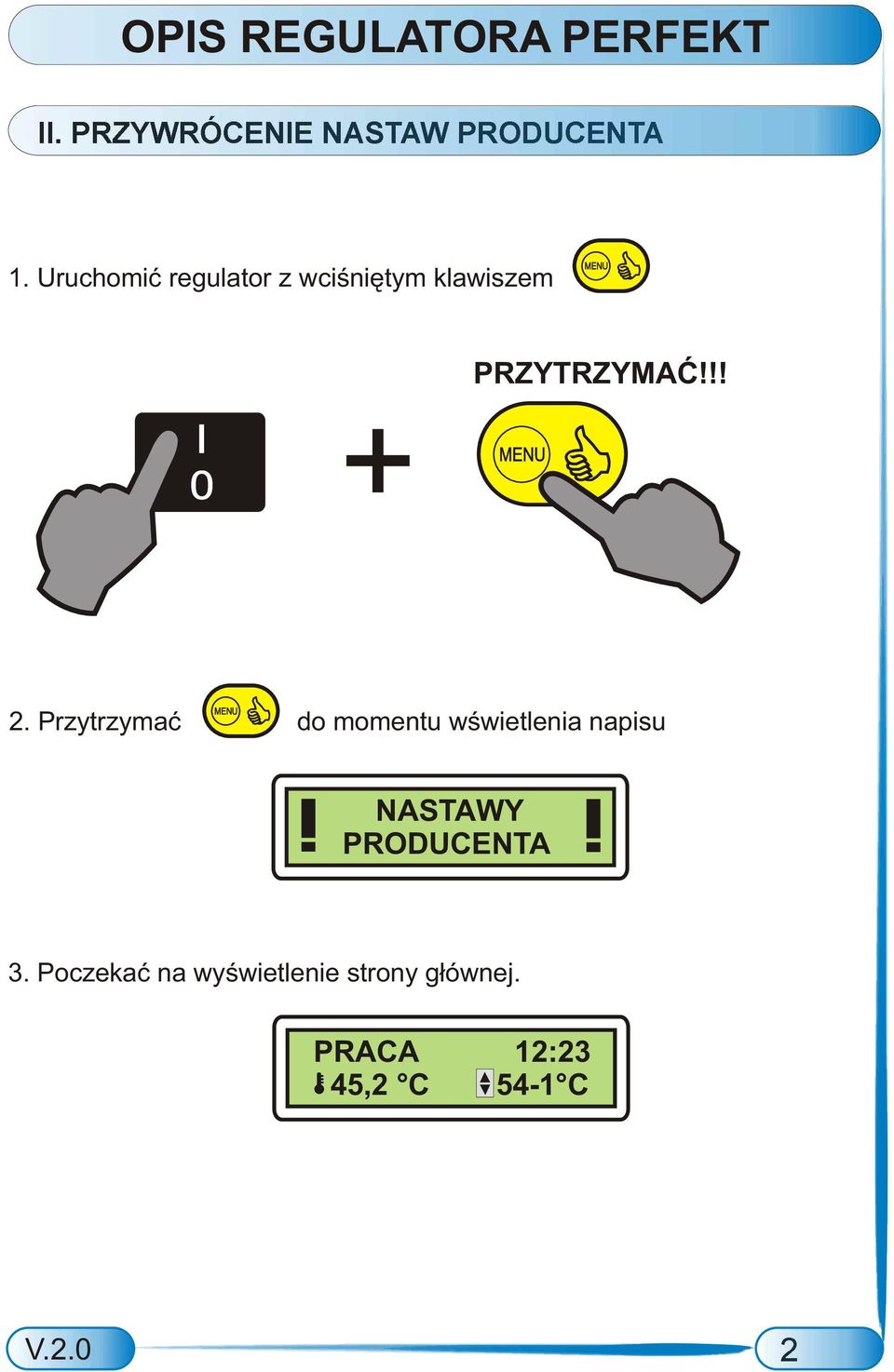

3 II. PRZYWRÓCENIE NASTAW PRODUCENTA 1. Uruchomiæ regulator z wciœniêtym klawiszem + PRZYTRZYMAÆ!!! 2. Przytrzymaæ do momentu wœwietlenia napisu! NASTAWY! PRODUCENTA 3. Poczekaæ na wyœwietlenie strony g³ównej. PRACA 12:23 45,2 C 54-1 C 2

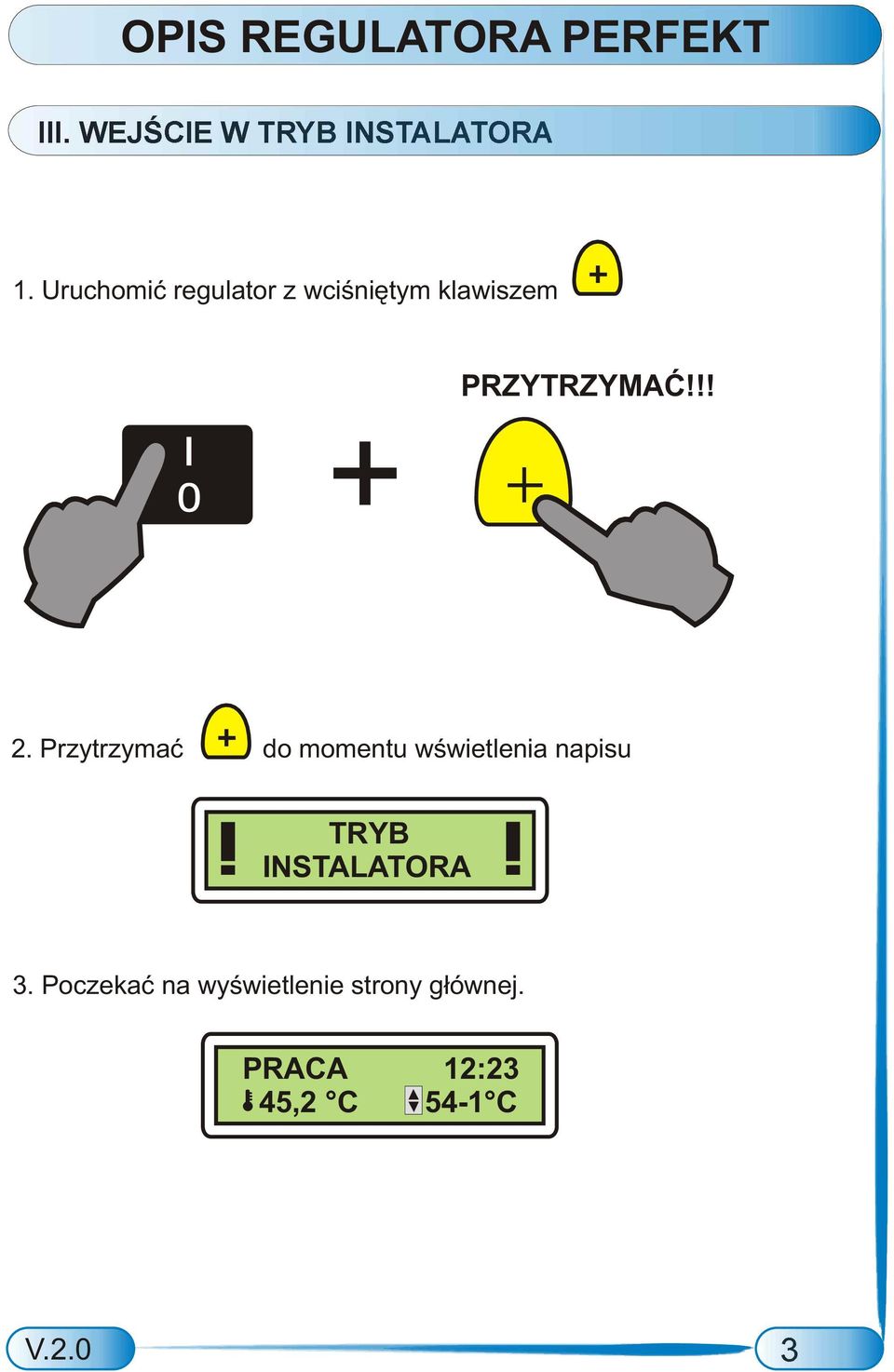

4 III. WEJŒCIE W TRYB INSTALATORA 1. Uruchomiæ regulator z wciœniêtym klawiszem + PRZYTRZYMAÆ!!! 2. Przytrzymaæ do momentu wœwietlenia napisu! TRYB! INSTALATORA 3. Poczekaæ na wyœwietlenie strony g³ównej. PRACA 12:23 45,2 C 54-1 C 3

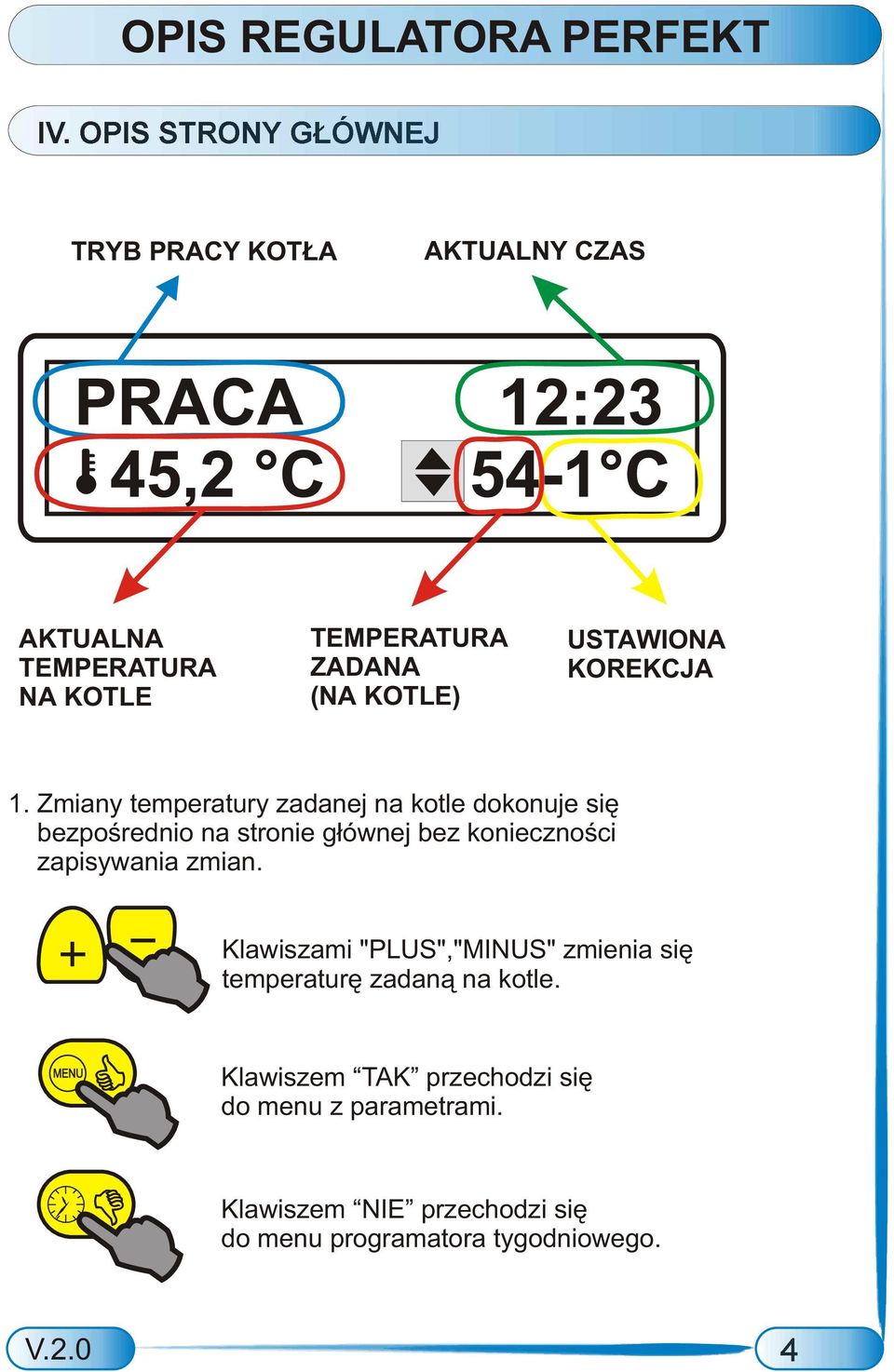

5 IV. OPIS STRONY G ÓWNEJ TRYB PRACY KOT A AKTUALNY CZAS AKTUALNA TEMPERATURA NA KOTLE TEMPERATURA ZADANA (NA KOTLE) USTAWIONA KOREKCJA 1. Zmiany temperatury zadanej na kotle dokonuje siê bezpoœrednio na stronie g³ównej bez koniecznoœci zapisywania zmian. Klawiszami "PLUS","MINUS" zmienia siê temperaturê zadan¹ na kotle. Klawiszem TAK przechodzi siê do menu z parametrami. Klawiszem NIE przechodzi siê do menu programatora tygodniowego. 4

6 V. OPIS STRONY G ÓWNEJ W TRYBIE POGODOWYM TRYB PRACY KOT A AKTYWNY TRYB POGODOWY AKTUALNY CZAS PRACA 12:23 45,2 C 22-1 C AKTUALNA TEMPERATURA NA KOTLE TEMPERATURA ZADANA (POKOJOWA) USTAWIONA KOREKCJA 1. Zmiany temperatury zadanej pokojowej dokonuje siê bezpoœrednio na stronie g³ównej bez koniecznoœci zapisywania zmian. Klawiszami "PLUS","MINUS" zmienia siê temperaturê zadan¹ pokojow¹. Klawiszem TAK przechodzi siê do menu z parametrami. Klawiszem NIE przechodzi siê do menu programatora tygodniowego. 5

7 VI. ZMIANA WARTOŒCI PARAMETRU 1. Wejœæ do menu. PRACA 12:23 45,2 C 54-1 C 0 JEZYK POLSKI 2. Przejœæ do wybranego parametru. 1 KOREKCJA NOCNA (N) - 3 C 3. Przejœæ do edycji parametru. 1 KOREKCJA NOCNA (N) - 3 C 4. Ustawiæ rz¹dan¹ wartoœæ parametru. 5. Zaakceptowaæ zmiany. 1 KOREKCJA NOCNA (N) -5 C 1 KOREKCJA NOCNA (N) -5 C 6. Wyjœæ z menu. PRACA 12:23 45,2 C 54-1 C 6

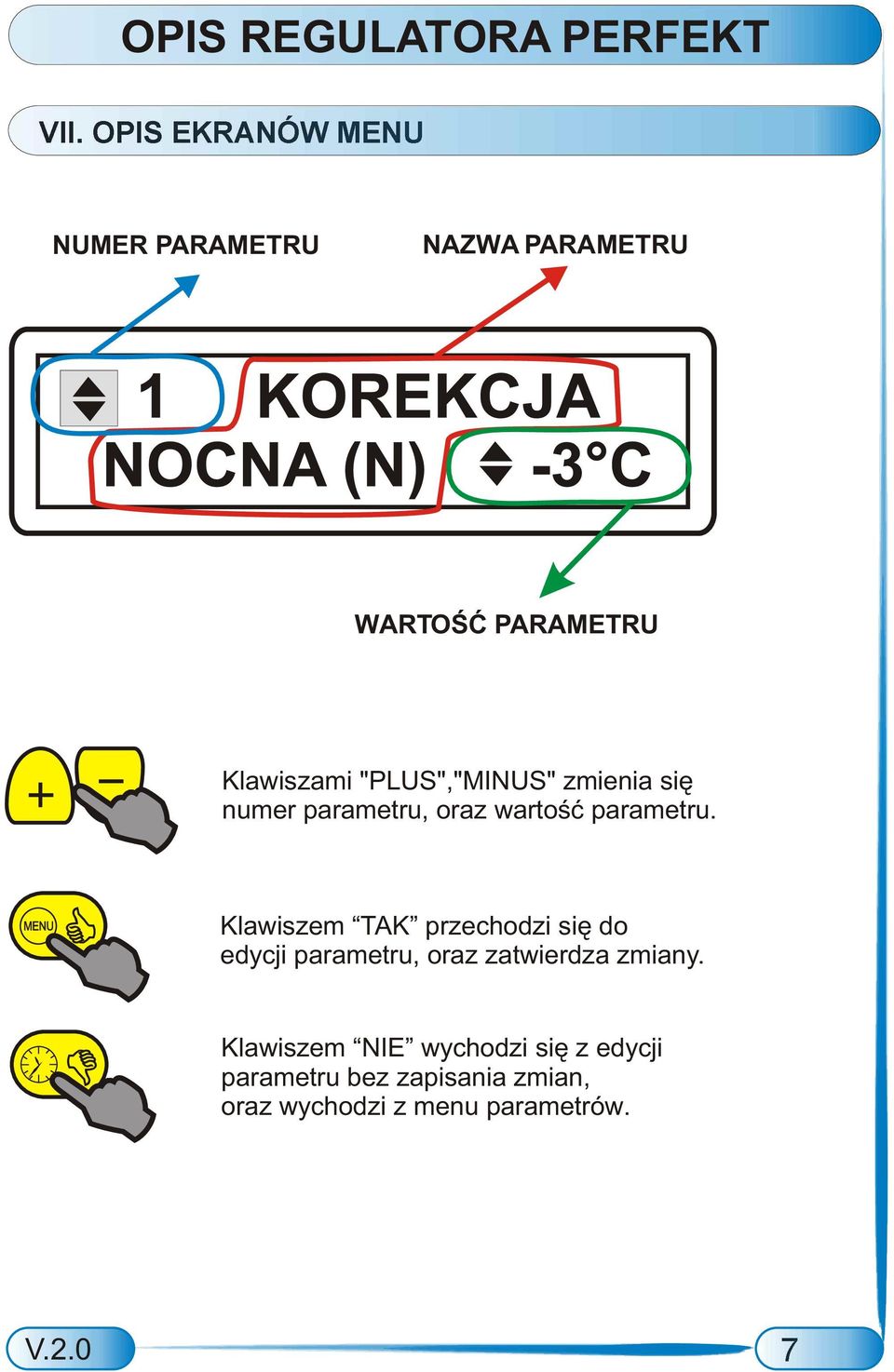

8 VII. OPIS EKRANÓW NUMER PARAMETRU NAZWA PARAMETRU WARTOŒÆ PARAMETRU Klawiszami "PLUS","MINUS" zmienia siê numer parametru, oraz wartoœæ parametru. Klawiszem TAK przechodzi siê do edycji parametru, oraz zatwierdza zmiany. Klawiszem NIE wychodzi siê z edycji parametru bez zapisania zmian, oraz wychodzi z menu parametrów. 7

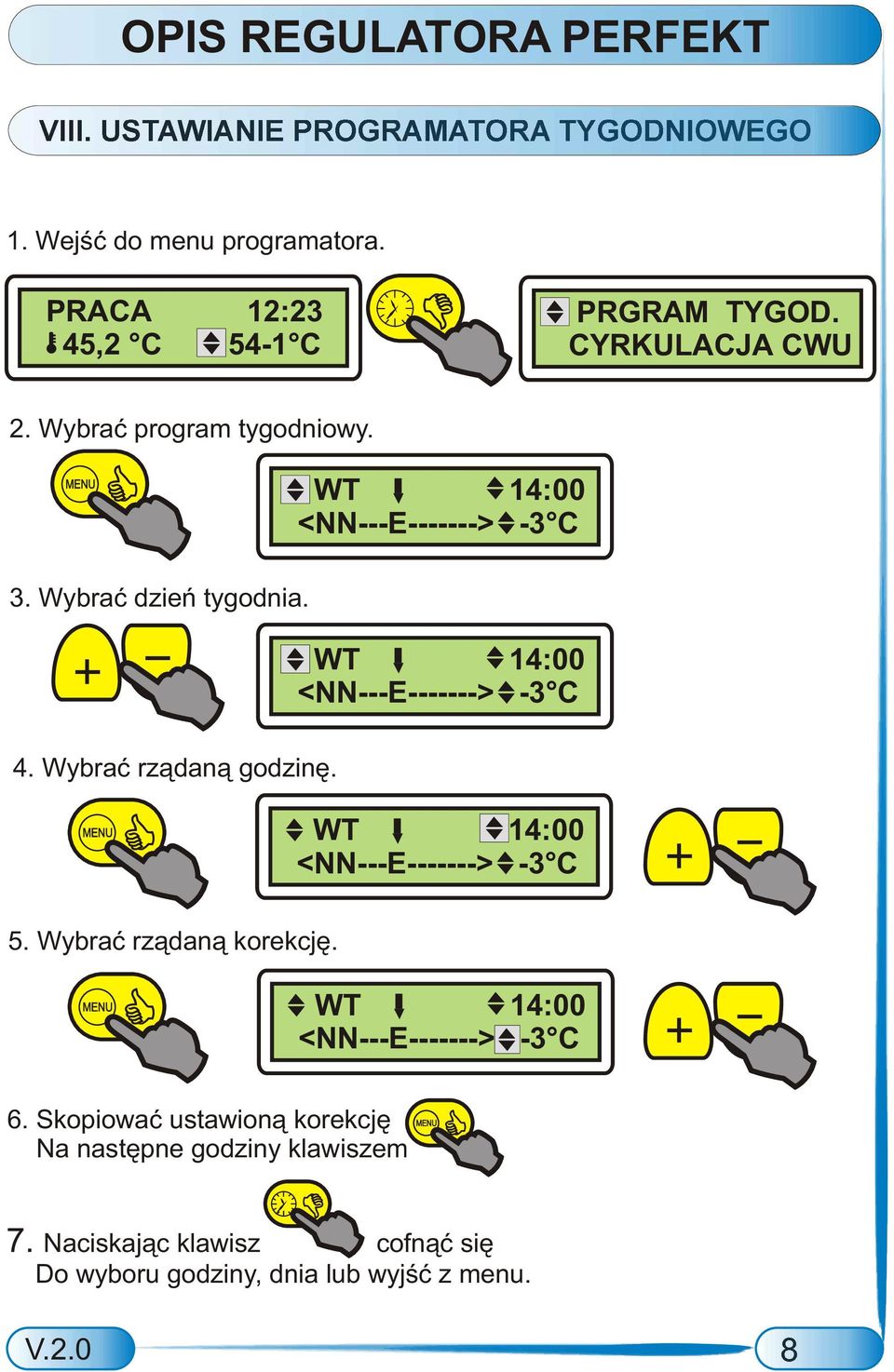

9 VIII. USTAWIANIE PROGRAMATORA TYGODNIOWEGO 1. Wejœæ do menu programatora. PRACA 12:23 45,2 C 54-1 C PRGRAM TYGOD. CYRKULACJA CWU 2. Wybraæ program tygodniowy. 3. Wybraæ dzieñ tygodnia. 4. Wybraæ rz¹dan¹ godzinê. 5. Wybraæ rz¹dan¹ korekcjê. 6. Skopiowaæ ustawion¹ korekcjê Na nastêpne godziny klawiszem WT 14:00 <NN---E > - 3 C WT 14:00 <NN---E > - 3 C WT 14:00 <NN---E > - 3 C WT 14:00 <NN---E > - 3 C 7. Naciskaj¹c klawisz cofn¹æ siê Do wyboru godziny, dnia lub wyjœæ z menu. 8

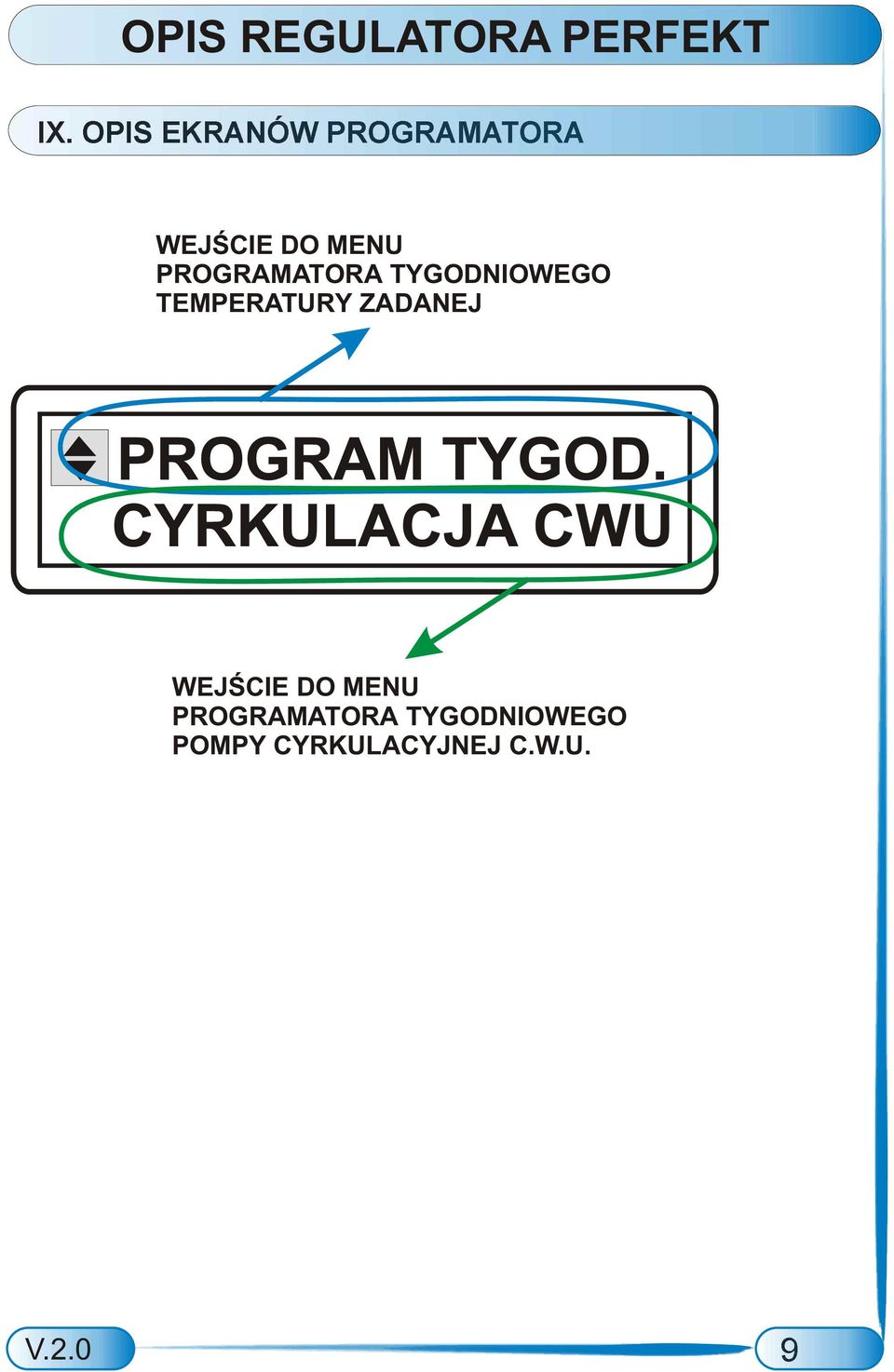

10 IX. OPIS EKRANÓW PROGRAMATORA WEJŒCIE DO PROGRAMATORA TYGODNIOWEGO TEMPERATURY ZADANEJ WEJŒCIE DO PROGRAMATORA TYGODNIOWEGO POMPY CYRKULACYJNEJ C.W.U. 9

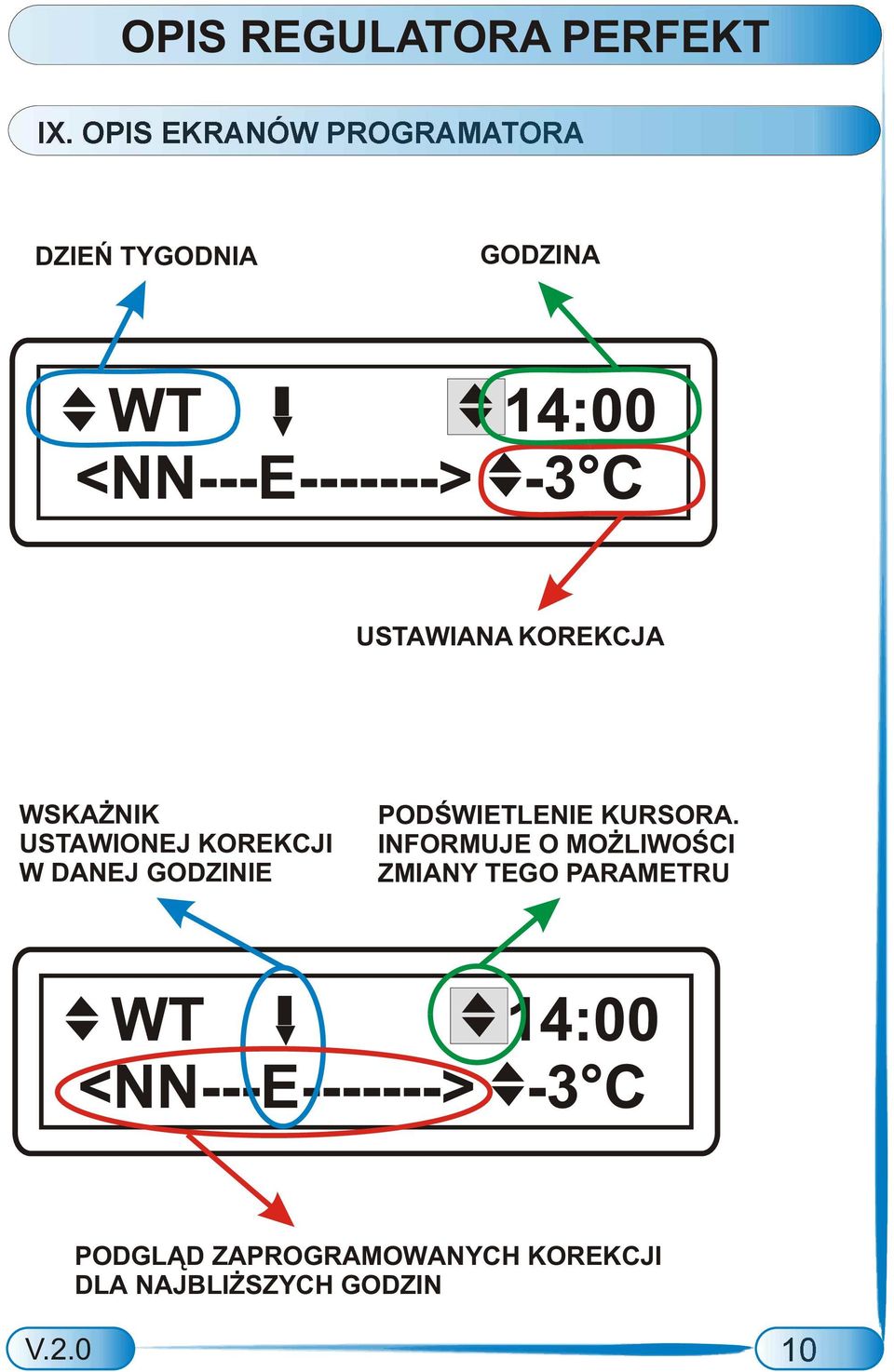

11 IX. OPIS EKRANÓW PROGRAMATORA DZIEÑ TYGODNIA GODZINA USTAWIANA KOREKCJA WSKA NIK USTAWIONEJ KOREKCJI W DANEJ GODZINIE PODŒWIETLENIE KURSORA. INFORMUJE O MO LIWOŒCI ZMIANY TEGO PARAMETRU PODGL D ZAPROGRAMOWANYCH KOREKCJI DLA NAJBLI SZYCH GODZIN 10

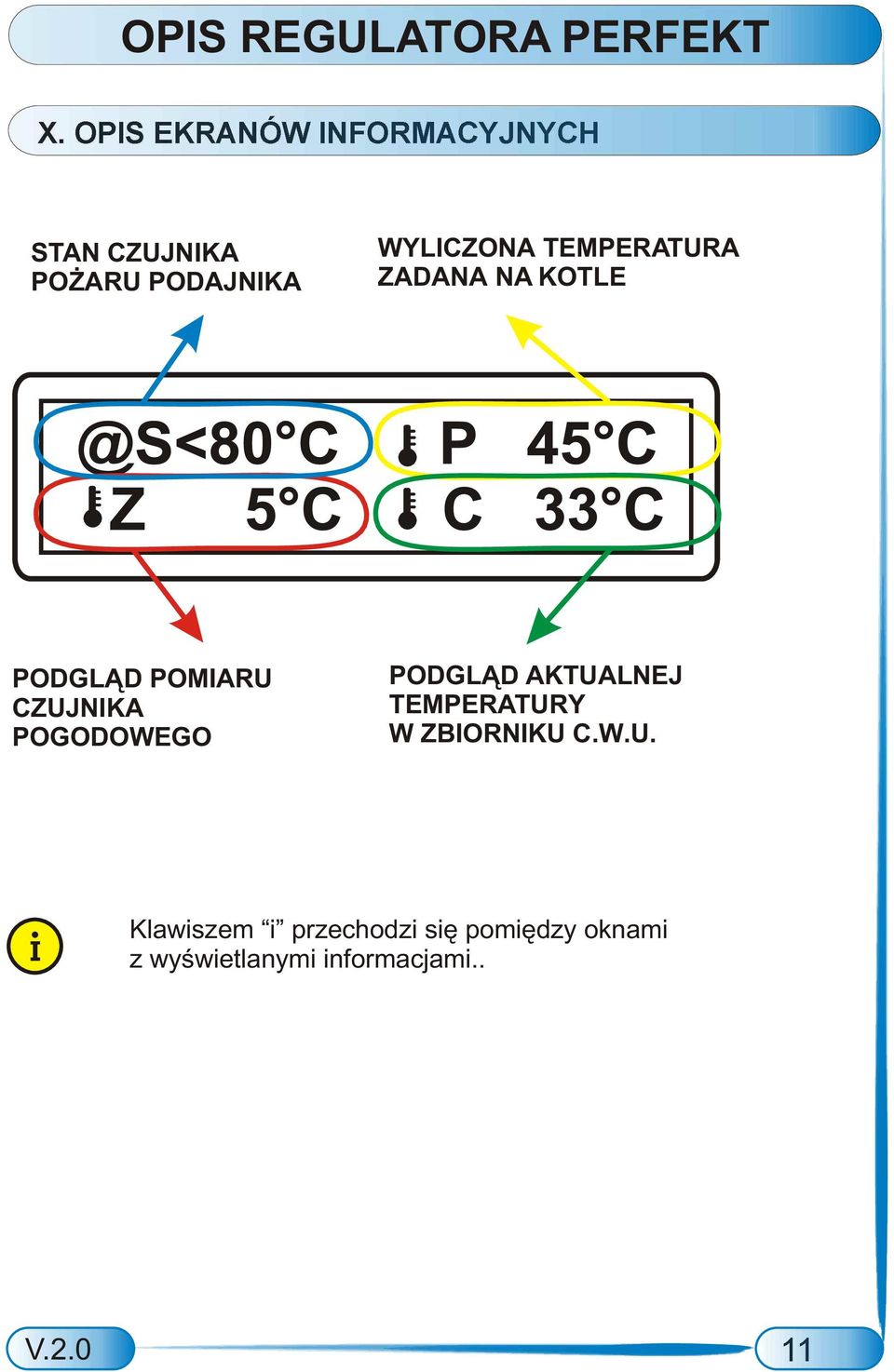

12 X. OPIS EKRANÓW INFORMACYJNYCH STAN CZUJNIKA PO ARU PODAJNIKA WYLICZONA TEMPERATURA ZADANA NA KOTLE PODGL D POMIARU CZUJNIKA POGODOWEGO PODGL D AKTUALNEJ TEMPERATURY W ZBIORNIKU C.W.U. I Klawiszem i przechodzi siê pomiêdzy oknami z wyœwietlanymi informacjami.. 11

13 X. OPIS EKRANÓW INFORMACYJNYCH PROCENTOWA WARTOŒÆ AKTUALNEJ MOCY DMUCHAWY GRAFICZNE PRZEDSTAWIENIE AKTUALNEJ MOCY DMUCHAWY I Klawiszem i przechodzi siê pomiêdzy oknami z wyœwietlanymi informacjami. WYLICZONY PRZEZ REGULATOR CZAS PRZERWY W PODAWANIU OPA U STA A WARTOŒÆ CZASU RUCHU PODAJNIKA 12
