Przenośny kalibrator wielofunkcyjny Model CEP6000

Transkrypt

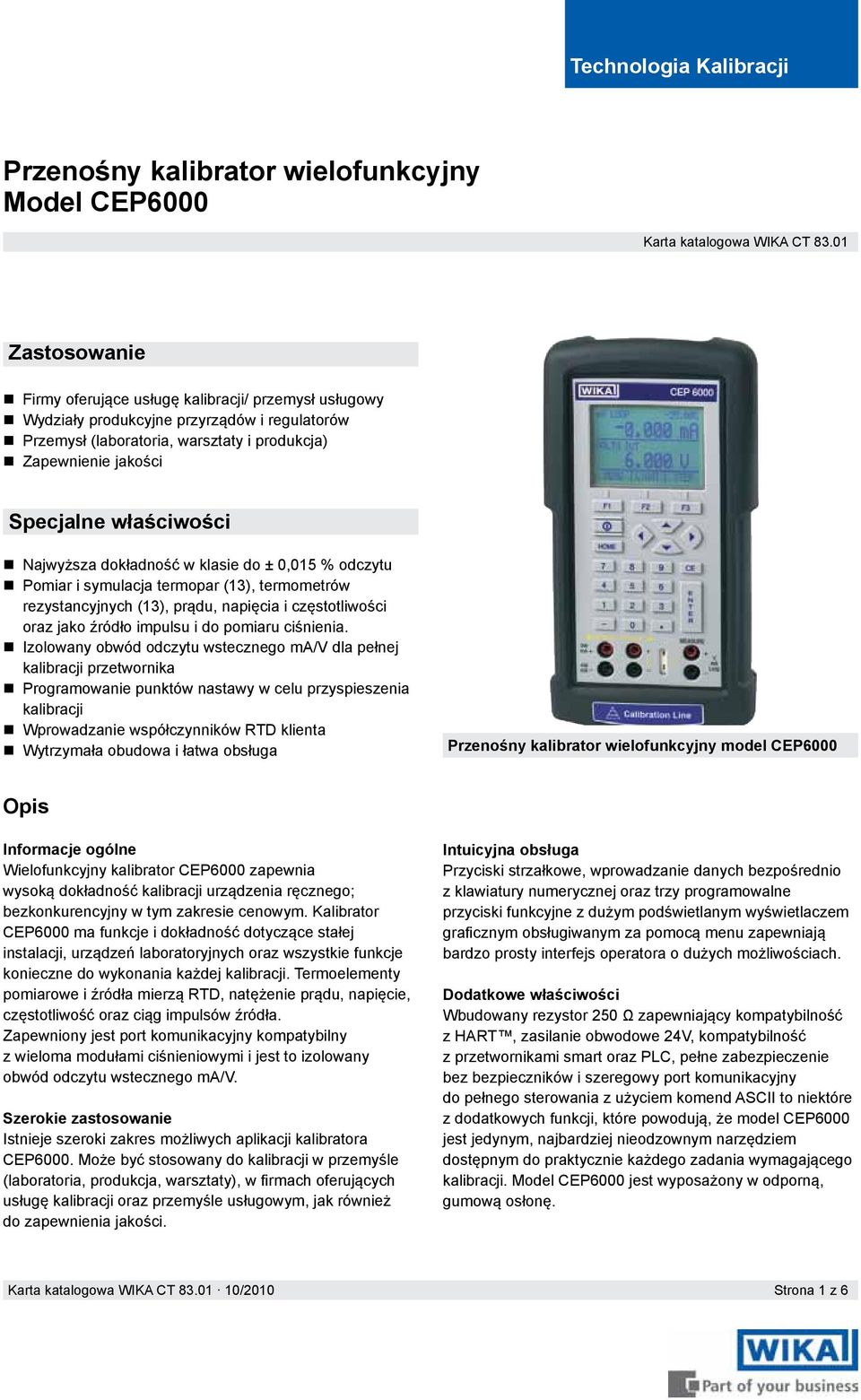

1 Technologia Kalibracji Przenośny kalibrator wielofunkcyjny Model CEP6000 Karta katalogowa WIKA CT Zastosowanie Firmy oferujące usługę kalibracji/ przemysł usługowy Wydziały produkcyjne przyrządów i regulatorów Przemysł (laboratoria, warsztaty i produkcja) Zapewnienie jakości Specjalne właściwości Najwyższa dokładność w klasie do ± 0,015 % odczytu Pomiar i symulacja termopar (13), termometrów rezystancyjnych (13), prądu, napięcia i częstotliwości oraz jako źródło impulsu i do pomiaru ciśnienia. Izolowany obwód odczytu wstecznego ma/v dla pełnej kalibracji przetwornika Programowanie punktów nastawy w celu przyspieszenia kalibracji Wprowadzanie współczynników RTD klienta Wytrzymała obudowa i łatwa obsługa Przenośny kalibrator wielofunkcyjny model CEP6000 Opis Informacje ogólne Wielofunkcyjny kalibrator CEP6000 zapewnia wysoką dokładność kalibracji urządzenia ręcznego; bezkonkurencyjny w tym zakresie cenowym. Kalibrator CEP6000 ma funkcje i dokładność dotyczące stałej instalacji, urządzeń laboratoryjnych oraz wszystkie funkcje konieczne do wykonania każdej kalibracji. Termoelementy pomiarowe i źródła mierzą RTD, natężenie prądu, napięcie, częstotliwość oraz ciąg impulsów źródła. Zapewniony jest port komunikacyjny kompatybilny z wieloma modułami ciśnieniowymi i jest to izolowany obwód odczytu wstecznego ma/v. Szerokie zastosowanie Istnieje szeroki zakres możliwych aplikacji kalibratora CEP6000. Może być stosowany do kalibracji w przemyśle (laboratoria, produkcja, warsztaty), w firmach oferujących usługę kalibracji oraz przemyśle usługowym, jak również do zapewnienia jakości. Intuicyjna obsługa Przyciski strzałkowe, wprowadzanie danych bezpośrednio z klawiatury numerycznej oraz trzy programowalne przyciski funkcyjne z dużym podświetlanym wyświetlaczem graficznym obsługiwanym za pomocą menu zapewniają bardzo prosty interfejs operatora o dużych możliwościach. Dodatkowe właściwości Wbudowany rezystor 250 Ω zapewniający kompatybilność z HART, zasilanie obwodowe 24V, kompatybilność z przetwornikami smart oraz PLC, pełne zabezpieczenie bez bezpieczników i szeregowy port komunikacyjny do pełnego sterowania z użyciem komend ASCII to niektóre z dodatkowych funkcji, które powodują, że model CEP6000 jest jedynym, najbardziej nieodzownym narzędziem dostępnym do praktycznie każdego zadania wymagającego kalibracji. Model CEP6000 jest wyposażony w odporną, gumową osłonę. Karta katalogowa WIKA CT /2010 Strona 1 z 6

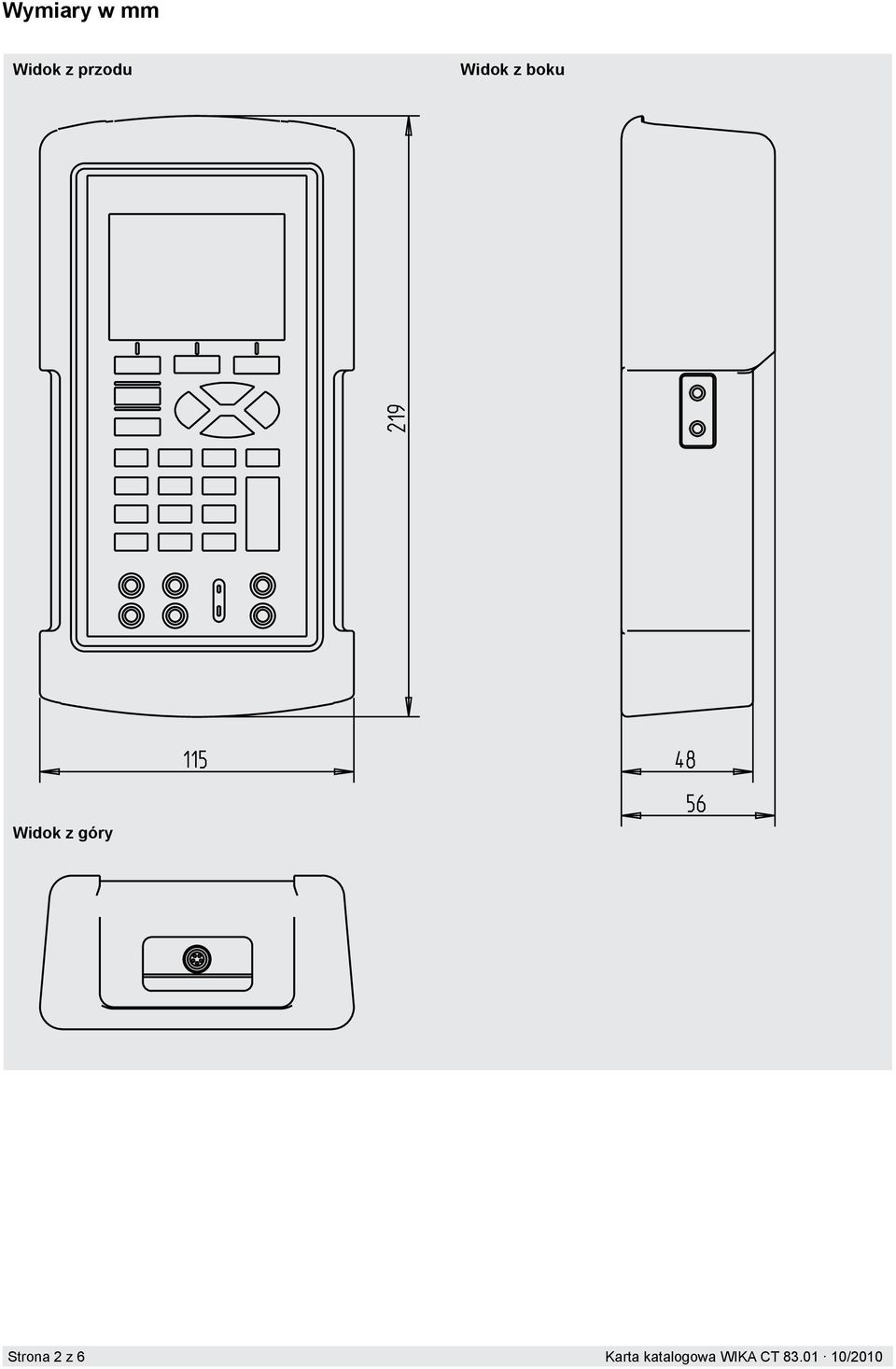

2 Wymiary w mm Widok z przodu Widok z boku Widok z góry Strona 2 z 6 Karta katalogowa WIKA CT /2010

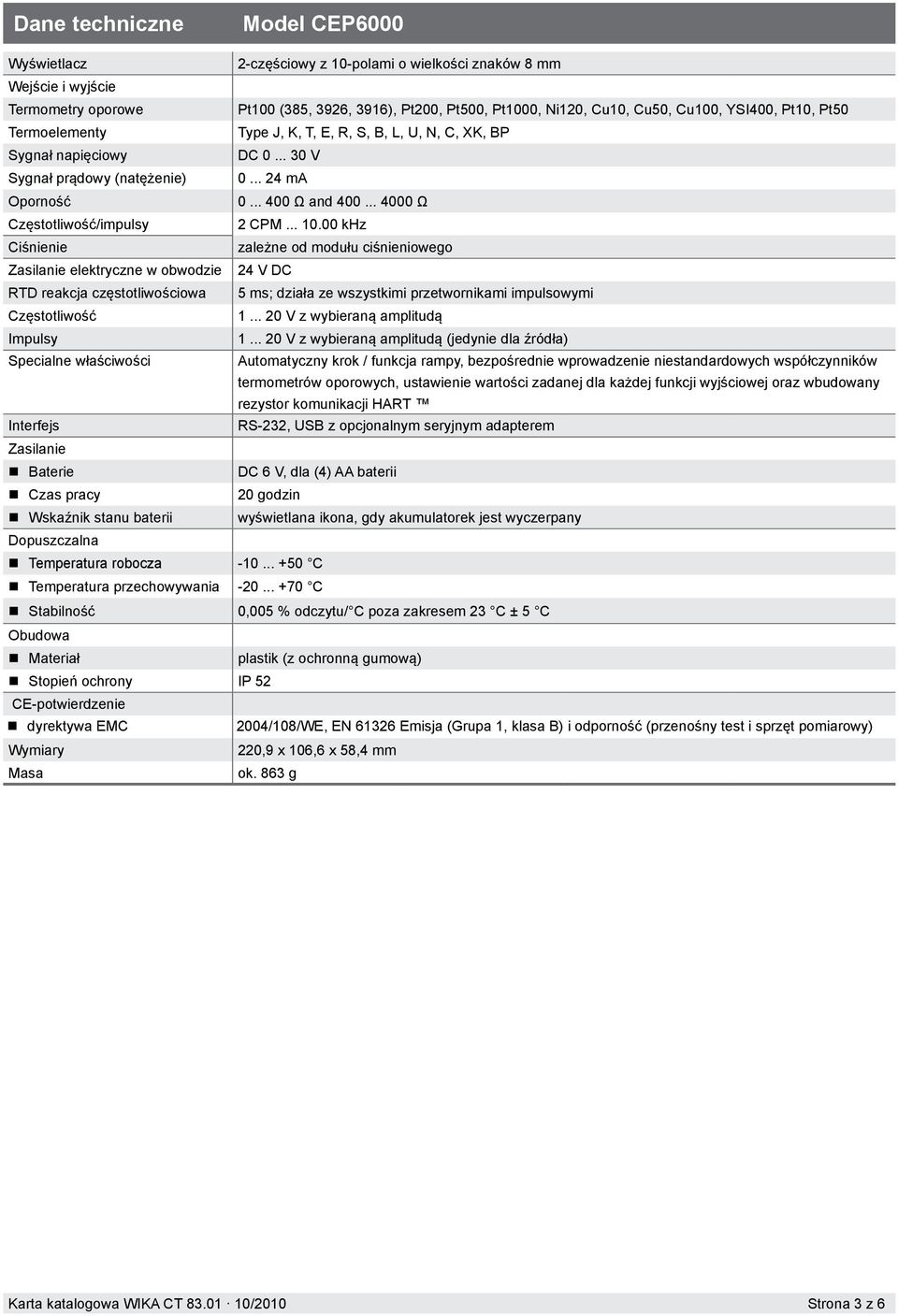

3 Dane techniczne Model CEP6000 Wyświetlacz 2-częściowy z 10-polami o wielkości znaków 8 mm Wejście i wyjście Termometry oporowe Pt100 (385, 3926, 3916), Pt200, Pt500, Pt1000, Ni120, Cu10, Cu50, Cu100, YSI400, Pt10, Pt50 Termoelementy Type J, K, T, E, R, S, B, L, U, N, C, XK, BP Sygnał napięciowy DC V Sygnał prądowy (natężenie) ma Oporność Ω and Ω Częstotliwość/impulsy 2 CPM khz Ciśnienie zależne od modułu ciśnieniowego Zasilanie elektryczne w obwodzie 24 V DC RTD reakcja częstotliwościowa 5 ms; działa ze wszystkimi przetwornikami impulsowymi Częstotliwość V z wybieraną amplitudą Impulsy V z wybieraną amplitudą (jedynie dla źródła) Specialne właściwości Automatyczny krok / funkcja rampy, bezpośrednie wprowadzenie niestandardowych współczynników termometrów oporowych, ustawienie wartości zadanej dla każdej funkcji wyjściowej oraz wbudowany rezystor komunikacji HART Interfejs RS-232, USB z opcjonalnym seryjnym adapterem Zasilanie Baterie DC 6 V, dla (4) AA baterii Czas pracy 20 godzin Wskaźnik stanu baterii wyświetlana ikona, gdy akumulatorek jest wyczerpany Dopuszczalna Temperatura robocza C Temperatura przechowywania C Stabilność 0,005 % odczytu/ C poza zakresem 23 C ± 5 C Obudowa Materiał plastik (z ochronną gumową) Stopień ochrony IP 52 CE-potwierdzenie dyrektywa EMC 2004/108/WE, EN Emisja (Grupa 1, klasa B) i odporność (przenośny test i sprzęt pomiarowy) Wymiary 220,9 x 106,6 x 58,4 mm Masa ok. 863 g Karta katalogowa WIKA CT /2010 Strona 3 z 6

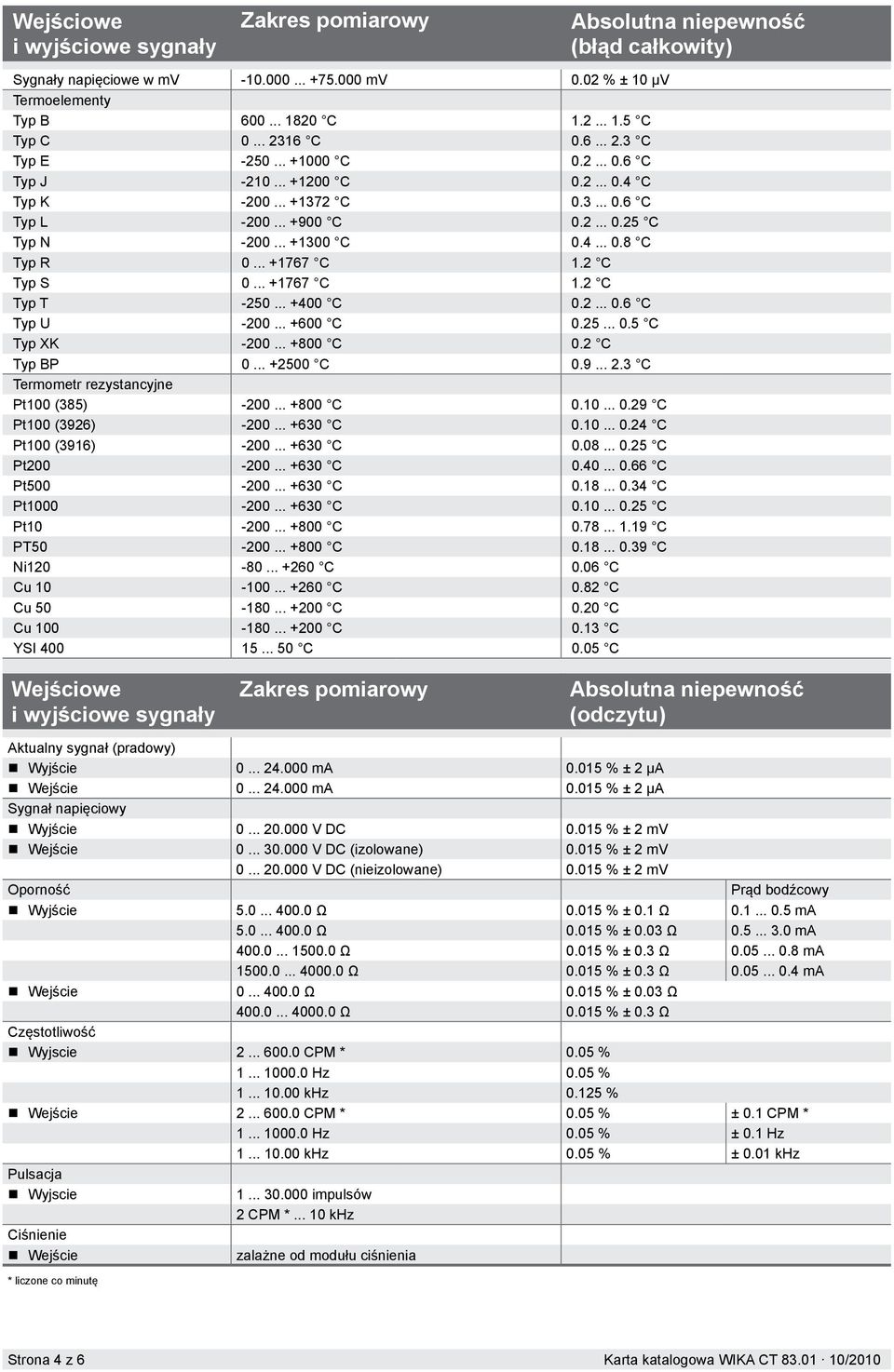

4 Wejściowe i wyjściowe sygnały Zakres pomiarowy Absolutna niepewność (błąd całkowity) Sygnały napięciowe w mv mv 0.02 % ± 10 µv Termoelementy Typ B C C Typ C C C Typ E C C Typ J C C Typ K C C Typ L C C Typ N C C Typ R C 1.2 C Typ S C 1.2 C Typ T C C Typ U C C Typ XK C 0.2 C Typ BP C C Termometr rezystancyjne Pt100 (385) C C Pt100 (3926) C C Pt100 (3916) C C Pt C C Pt C C Pt C C Pt C C PT C C Ni C 0.06 C Cu C 0.82 C Cu C 0.20 C Cu C 0.13 C YSI C 0.05 C Wejściowe i wyjściowe sygnały Zakres pomiarowy Absolutna niepewność (odczytu) Aktualny sygnał (pradowy) Wyjście ma % ± 2 µa Wejście ma % ± 2 µa Sygnał napięciowy Wyjście V DC % ± 2 mv Wejście V DC (izolowane) % ± 2 mv V DC (nieizolowane) % ± 2 mv Oporność Prąd bodźcowy Wyjście Ω % ± 0.1 Ω ma Ω % ± 0.03 Ω ma Ω % ± 0.3 Ω ma Ω % ± 0.3 Ω ma Wejście Ω % ± 0.03 Ω Ω % ± 0.3 Ω Częstotliwość Wyjscie CPM * 0.05 % Hz 0.05 % khz % Wejście CPM * 0.05 % ± 0.1 CPM * Hz 0.05 % ± 0.1 Hz khz 0.05 % ± 0.01 khz Pulsacja Wyjscie impulsów 2 CPM * khz Ciśnienie Wejście zalażne od modułu ciśnienia * liczone co minutę Strona 4 z 6 Karta katalogowa WIKA CT /2010

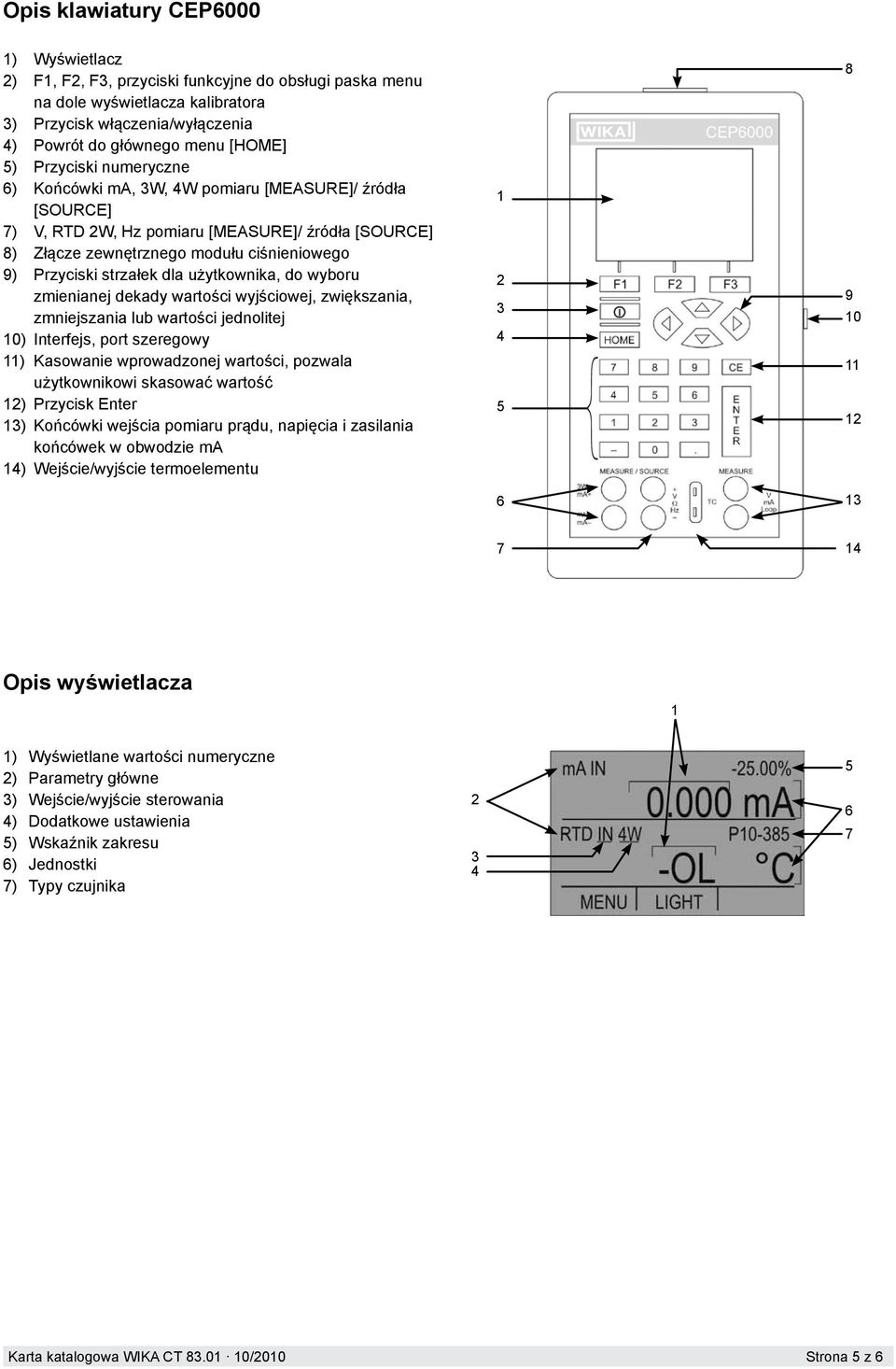

5 Opis klawiatury CEP6000 1) Wyświetlacz 2) F1, F2, F3, przyciski funkcyjne do obsługi paska menu na dole wyświetlacza kalibratora 3) Przycisk włączenia/wyłączenia 4) Powrót do głównego menu [HOME] 5) Przyciski numeryczne 6) Końcówki ma, 3W, 4W pomiaru [MEASURE]/ źródła [SOURCE] 7) V, RTD 2W, Hz pomiaru [MEASURE]/ źródła [SOURCE] 8) Złącze zewnętrznego modułu ciśnieniowego 9) Przyciski strzałek dla użytkownika, do wyboru zmienianej dekady wartości wyjściowej, zwiększania, zmniejszania lub wartości jednolitej 10) Interfejs, port szeregowy 11) Kasowanie wprowadzonej wartości, pozwala użytkownikowi skasować wartość 12) Przycisk Enter 13) Końcówki wejścia pomiaru prądu, napięcia i zasilania końcówek w obwodzie ma 14) Wejście/wyjście termoelementu Opis wyświetlacza 1 1) Wyświetlane wartości numeryczne 2) Parametry główne 3) Wejście/wyjście sterowania 4) Dodatkowe ustawienia 5) Wskaźnik zakresu 6) Jednostki 7) Typy czujnika Karta katalogowa WIKA CT /2010 Strona 5 z 6

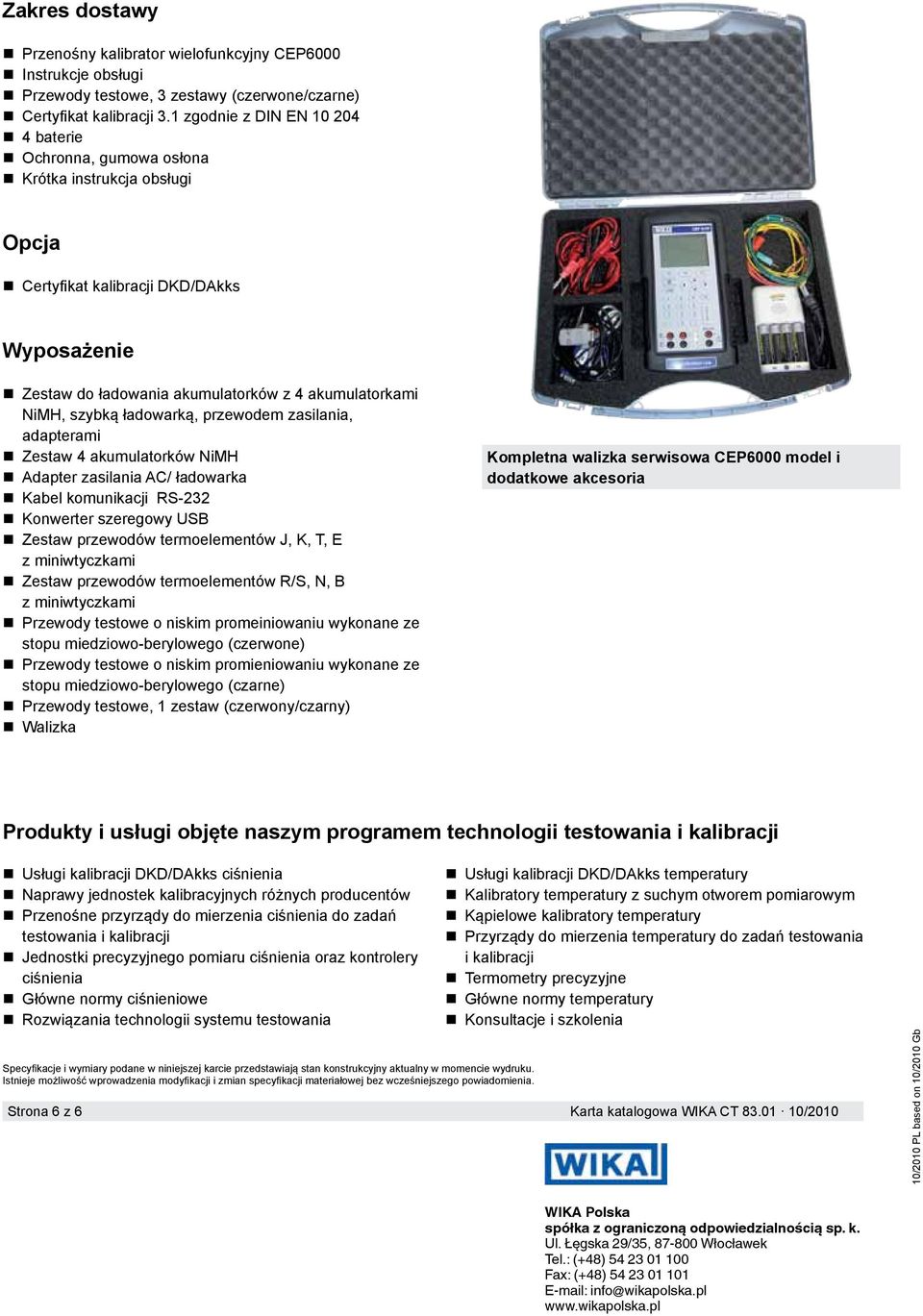

6 Zakres dostawy Przenośny kalibrator wielofunkcyjny CEP6000 Instrukcje obsługi Przewody testowe, 3 zestawy (czerwone/czarne) Certyfikat kalibracji 3.1 zgodnie z DIN EN baterie Ochronna, gumowa osłona Krótka instrukcja obsługi Opcja Certyfikat kalibracji DKD/DAkks Wyposażenie Zestaw do ładowania akumulatorków z 4 akumulatorkami NiMH, szybką ładowarką, przewodem zasilania, adapterami Zestaw 4 akumulatorków NiMH Adapter zasilania AC/ ładowarka Kabel komunikacji RS-232 Konwerter szeregowy USB Zestaw przewodów termoelementów J, K, T, E z miniwtyczkami Zestaw przewodów termoelementów R/S, N, B z miniwtyczkami Przewody testowe o niskim promeiniowaniu wykonane ze stopu miedziowo-berylowego (czerwone) Przewody testowe o niskim promieniowaniu wykonane ze stopu miedziowo-berylowego (czarne) Przewody testowe, 1 zestaw (czerwony/czarny) Walizka Kompletna walizka serwisowa CEP6000 model i dodatkowe akcesoria Produkty i usługi objęte naszym programem technologii testowania i kalibracji Usługi kalibracji DKD/DAkks ciśnienia Naprawy jednostek kalibracyjnych różnych producentów Przenośne przyrządy do mierzenia ciśnienia do zadań testowania i kalibracji Jednostki precyzyjnego pomiaru ciśnienia oraz kontrolery ciśnienia Główne normy ciśnieniowe Rozwiązania technologii systemu testowania Specyfikacje i wymiary podane w niniejszej karcie przedstawiają stan konstrukcyjny aktualny w momencie wydruku. Istnieje możliwość wprowadzenia modyfikacji i zmian specyfikacji materiałowej bez wcześniejszego powiadomienia. Usługi kalibracji DKD/DAkks temperatury Kalibratory temperatury z suchym otworem pomiarowym Kąpielowe kalibratory temperatury Przyrządy do mierzenia temperatury do zadań testowania i kalibracji Termometry precyzyjne Główne normy temperatury Konsultacje i szkolenia Strona 6 z 6 Karta katalogowa WIKA CT / /2010 PL based on 10/2010 Gb WIKA Polska spółka z ograniczoną odpowiedzialnością sp. k. Ul. Łęgska 29/35, Włocławek Tel.: (+48) Fax: (+48) info@wikapolska.pl
