Kontroler systemowy NCO-3

Transkrypt

1 Kontroler systemowy NCO-3 1

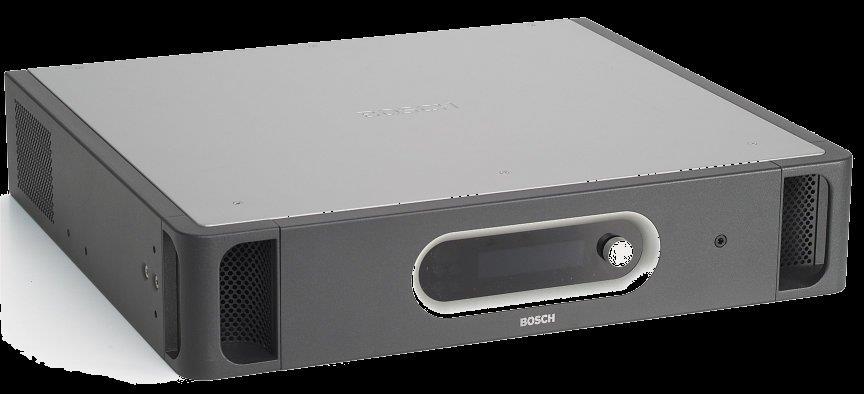

2 Informacje ogólne Dynamiczna kontrola 28 kanałów audio przesyłanych przez kabel systemowy Kontrola 256 poziomów priorytetów Wbudowany manager wiadomości Port Ethernet do konfiguracji systemu (z przeglądarki internetowej) Port Ethernet do komunikacji przez otwarty interfejs: Logi systemowe Sterowanie, np. za pośrednictwem progr. PC Call station Wewnętrzny głośniczek do informowania o błędach systemu i wywołaniach alarmowych Zasilanie elementów systemu Wej/wyj. przekaźnikowe 2

3 Informacje ogólne Centralna jednostka sterująca całego systemu Nadzoruje pracę wszystkich urządzeń w systemie Przechowuje informacje na temat logów systemowych: Możliwość przechowywania do 200 informacji o błędach Możliwość przechowywania do 200 informacji o wywołaniach ze stacji Możliwość przechowywania do 200 informacji o ogólnych działaniach w systemie 3

4 Wejścia/wyjścia audio 2 wej. analogowe mikr./linia Wejście liniowe : 20 khz detekcja tonu pilota (sw v3.40) 2 analogowe wejścia liniowe Wejście liniowe : 20 khz detekcja tonu pilota (sw v3.40) 4 analogowe wyjścia liniowe : 20 khz detekcja tonu pilota (sw v3.40). 4

5 Procesor DSP dla każdego wejścia/wyjścia audio 3 pasmowy korektor Filtr dolno i górno przepustowy Regulowana czułość wejścia Regulowany poziom sygnału wyjścia. 5

6 Wejścia i wyjścia sterujące 8 nadzorowanych wejść sterujących 5 wyjść przekaźnikowych 24V/100mA DC (NCO3). 6

7 Właściwości mechaniczne 2 RU 19 Wyświetlacz LCD 2x16 znaków LCD display i przycisk sterujący Właściwości elektryczne Zasilanie sieciowe 115V-50/60Hz / 230V-50/60Hz Zasilanie rezerwowe 48V DC. 7

8 LCD wyświetlacz Pokrętło nawigacyjne Gniazdo słuchawkowe 8

9 3 wersje kontrolera systemowego: LBB 4401/00 wymaga SW v1.nn lub sw v2.nn (Najnowsza wersja sw v2.36) PRS-NCO-B (Październik 2006) SW v3.nn (Najnowsza wersja SW v3.61) HW wersja i nowsze wymagają sw v3.5n lub nowszej Do wersji HW każdy sw v3.nn jest akceptowany (również sw v3.50 i wyższy) 48V zasilania rezerwowego PRS-NCO3 (Luty 2013) SW v4.nn lub wyższy. 9

10 3 wersje kontrolera systemowego LBB 4401/00 PRS-NCO-B (2006) PRS-NCO3 (2013) 10

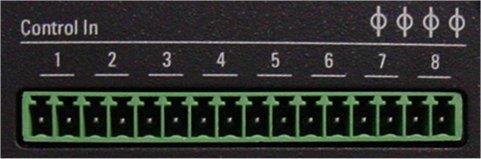

11 Wejścia sterujące 10 k Rezystancja kabla maks. 1 k Nie stosować wspólnego przewodu do dołączania przełączników 10 k Nadzorowane styki wejściowe Nienadzorowane styki wejściowe 11

12 Wyjścia sterujące Alarm (Wyj. 2) Usterka (Wyj. 4) Wewnętrzny brzęczyk (HW 30.00) Wyjścia przekaźnikowe CO4 Brzęczyk alarmowy CO5 Wskaźnik uszkodzenia Funkcje przypisane na stałe 24V/100mA DC out (HW 30.00). 12

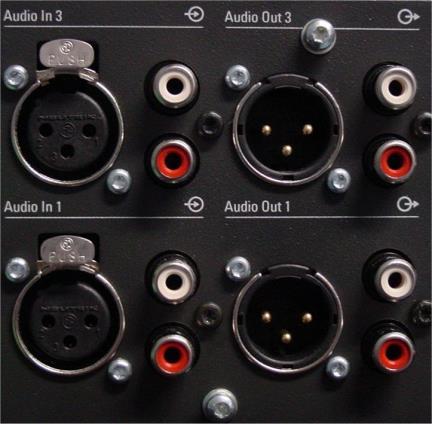

13 Wejścia i wyjścia audio XLR-M XLR-F Cinch Wejścia Mikrofon. wejście XLR : symetryzowane elektronicznie zasilanie Phantom Liniowe wejście XLR : symetryzowane elektronicznie Liniowe wejście Cinch : asymetryczne Wyjścia Liniowe wyjście XLR : symetryzowane elektronicznie Liniowe wyjście Cinch : asymetryczne 13

14 Złącza systemowe, RS232 i Ethernet 14

15 Zasilanie podstawowe i awaryjne 15

16 RS232 24V DC Wejścia sterujące Analogowe wejścia audio Główny włącznik System Bus Connections Poł. ethernet Przełączniki głośniczka Wyjścia sterujące Analogowe wyjścia audio 48V zasilanie awaryjne Gniazdo sieciowe 16

17 Główny NCO Rezerwowy NCO RCS slave RCS master RCS => Remote NCO switch 17

18 Główny NCO Rezerwowy NCO RCS slav e RCS master RCS => Remote NCO switch 18
