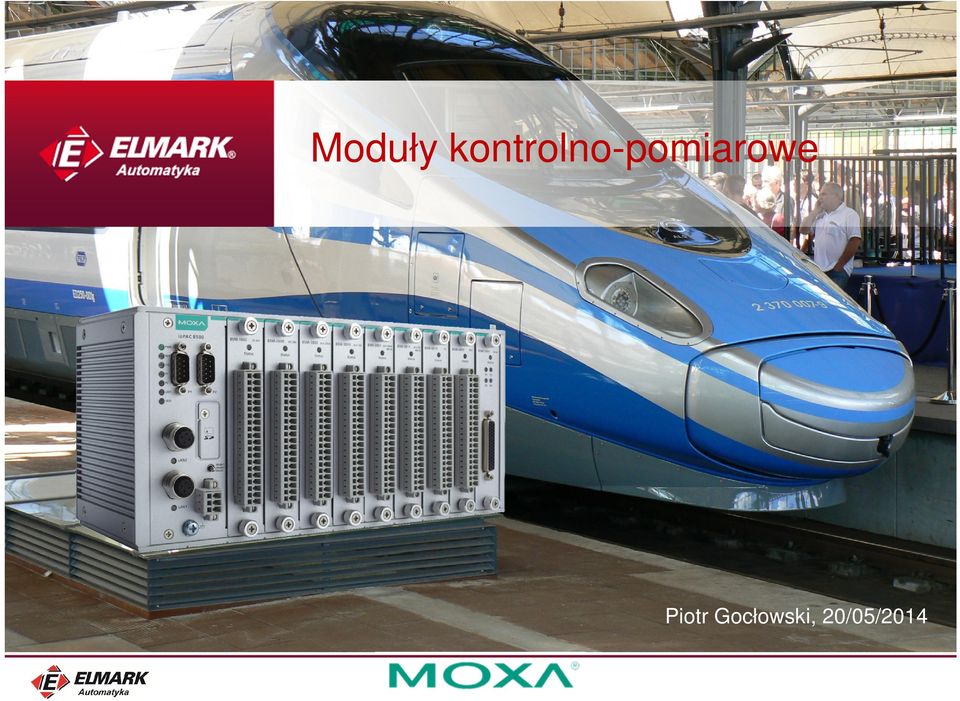

1 Moduły kontrolno-pomiarowe Piotr Gocłowski, 20/05/2014

2 Agenda Rodzaje modułów Oprogramowanie firmy Moxa Zestawienie modułów I/O Opis poszczególnych serii Dlaczego Moxa 2

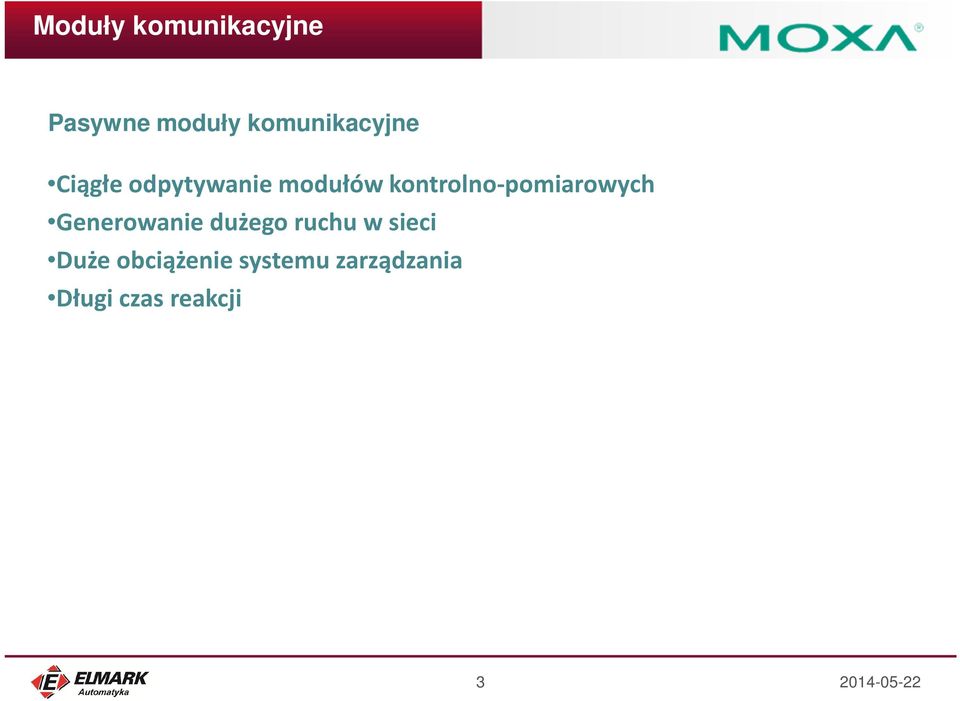

3 Moduły komunikacyjne Pasywne moduły komunikacyjne Ciągłe odpytywanie modułów kontrolno-pomiarowych Generowanie dużego ruchu w sieci Duże obciążenie systemu zarządzania Długi czas reakcji 3

4 Moduły komunikacyjne Aktywne moduły komunikacyjne Brak konieczności ciągłego odpytywania modułów Aktywne raportowanie zmian I/O do systemu nadrzędnego Znacznie mniejszy ruch sieciowy Bardzo szybki czas dostępu Łatwość odbierania tylko pożądanych danych 4

zmian I/O do systemu nadrzędnego Znacznie mniejszy ruch

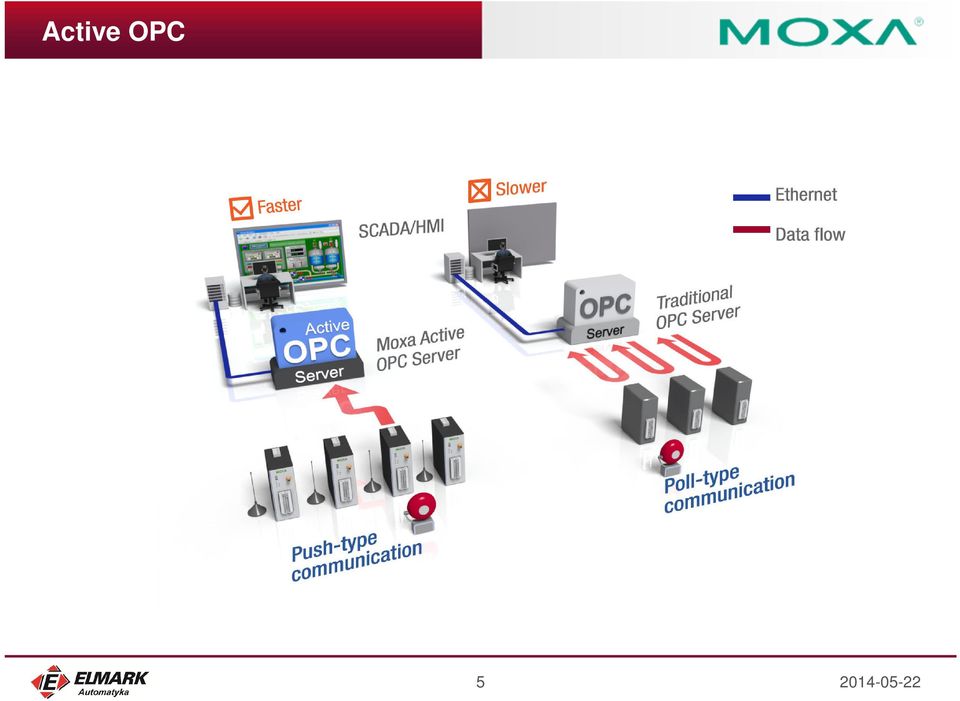

5 Active OPC 5

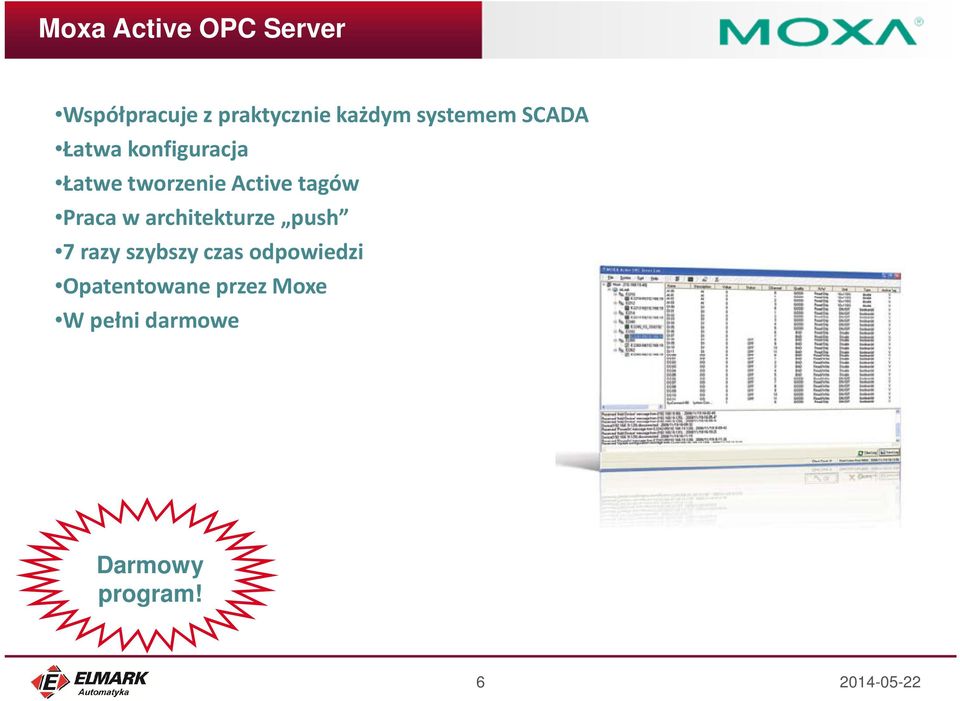

6 Moxa Active OPC Server Współpracuje z praktycznie każdym systemem SCADA Łatwa konfiguracja Łatwe tworzenie Active tagów Praca w architekturze push 7 razy szybszy czas odpowiedzi Opatentowane przez Moxe W pełni darmowe Darmowy program! 6

tagów Praca w architekturze push 7 razy szybszy czas

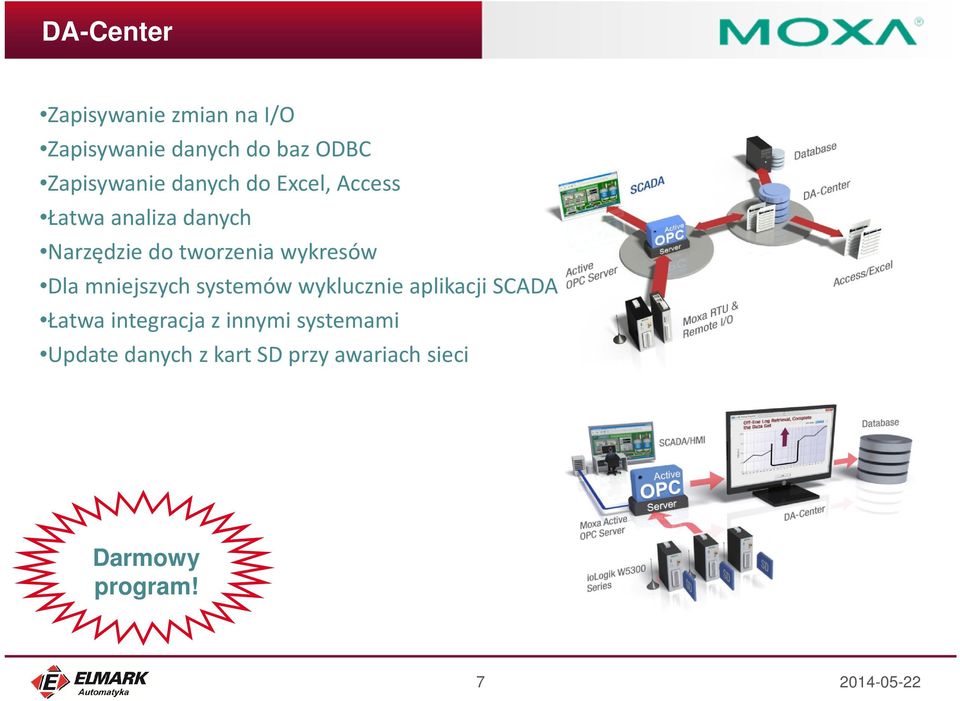

7 DA-Center Zapisywanie zmian na I/O Zapisywanie danych do baz ODBC Zapisywanie danych do Excel, Access Łatwa analiza danych Narzędzie do tworzenia wykresów Dla mniejszych systemów wyklucznie aplikacji SCADA Łatwa integracja z innymi systemami Update danych z kart SD przy awariach sieci Darmowy program! 7

tworzenia wykresów Dla mniejszych systemów wyklucznie aplikacji SCADA Łatwa

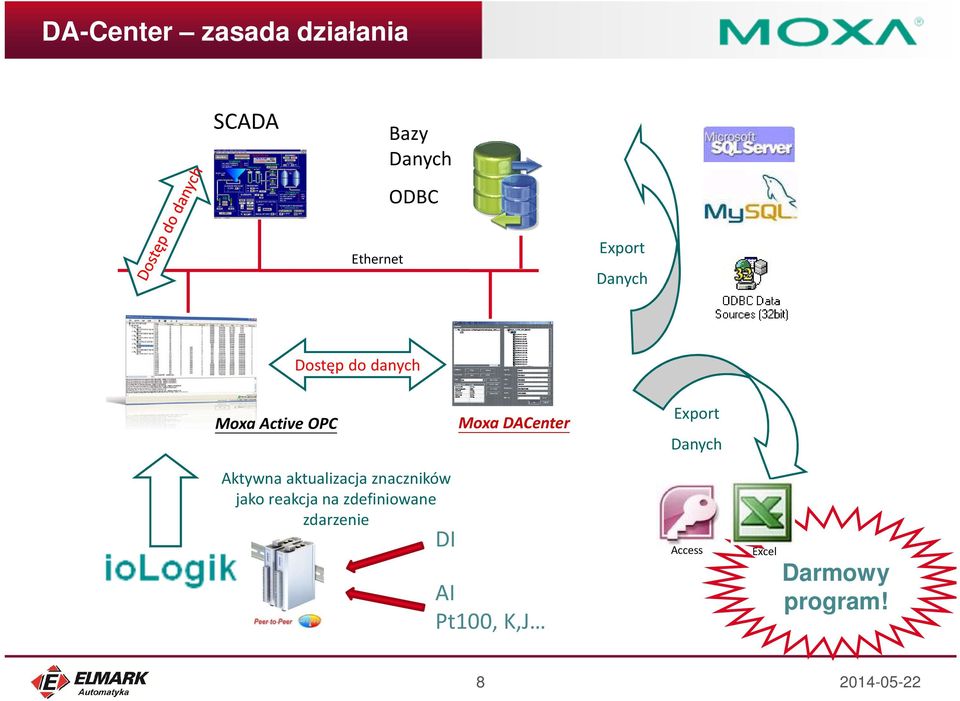

8 DA-Center zasada działania SCADA Bazy Danych ODBC Ethernet Export Danych Dostęp do danych Moxa Active OPC Moxa DACenter Export Danych Aktywna aktualizacja znaczników jako reakcja na zdefiniowane zdarzenie DI AI Pt100, K,J Access Excel Darmowy program! 8

Export Danych Aktywna aktualizacja znaczników jako reakcja na

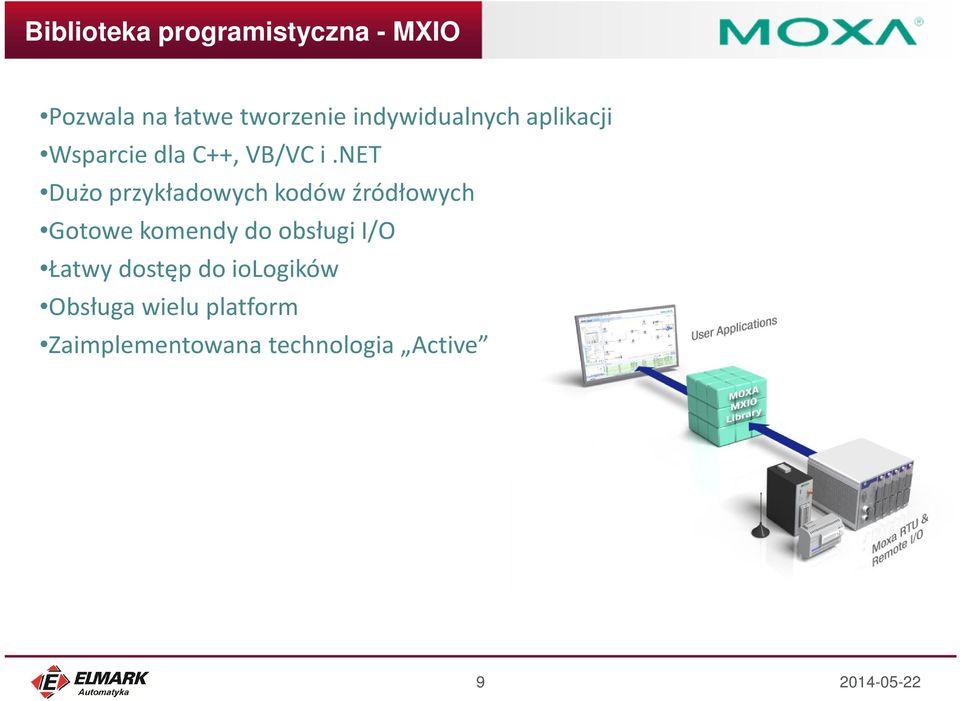

9 Biblioteka programistyczna - MXIO Pozwala na łatwe tworzenie indywidualnych aplikacji Wsparcie dla C++, VB/VC i.net Dużo przykładowych kodów źródłowych Gotowe komendy do obsługi I/O Łatwy dostęp do iologików Obsługa wielu platform Zaimplementowana technologia Active 9

net Dużo przykładowych kodów źródłowych Gotowe komendy do obsługi

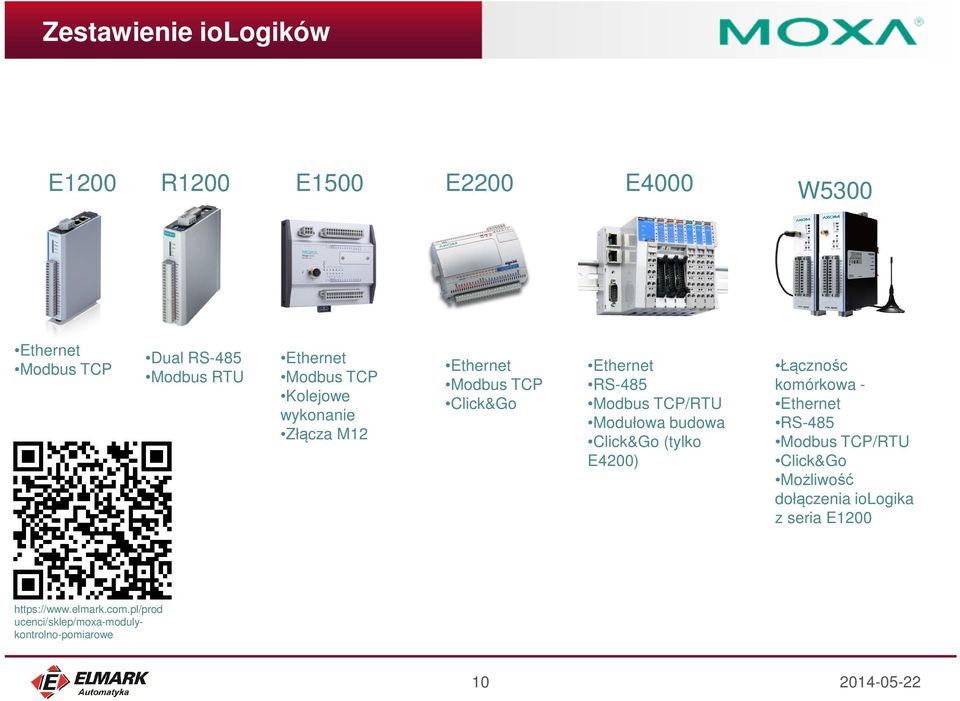

10 Zestawienie iologików E1200 R1200 E1500 E2200 E4000 W5300 Ethernet Modbus TCP Dual RS-485 Modbus RTU Ethernet Modbus TCP Kolejowe wykonanie Złącza M12 Ethernet Modbus TCP Click&Go Ethernet RS-485 Modbus TCP/RTU Modułowa budowa Click&Go (tylko E4200) Łącznośc komórkowa - Ethernet RS-485 Modbus TCP/RTU Click&Go Możliwość dołączenia iologika z seria E ucenci/sklep/moxa-modulykontrolno-pomiarowe 10

TCP/RTU Modułowa budowa Click&Go (tylko E4200) Łącznośc komórkowa - Ethernet RS-485 Modbus TCP/RTU Click&Go

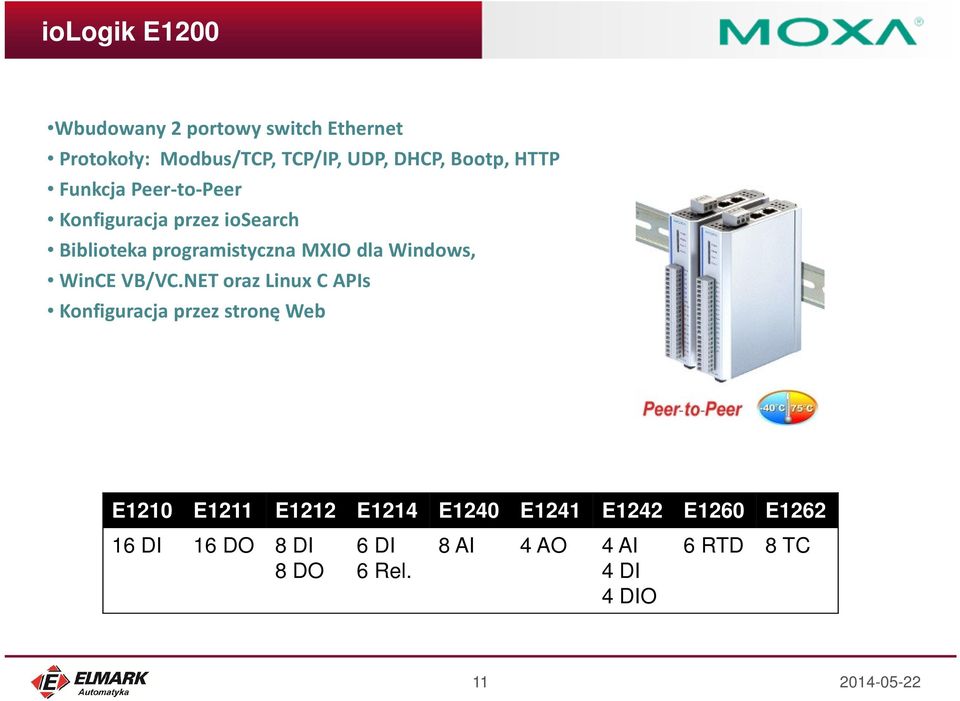

11 iologik E1200 Wbudowany 2 portowy switch Ethernet Protokoły: Modbus/TCP, TCP/IP, UDP, DHCP, Bootp, HTTP Funkcja Peer-to-Peer Konfiguracja przez iosearch Biblioteka programistyczna MXIO dla Windows, WinCEVB/VC.NET oraz Linux C APIs Konfiguracja przez stronę Web E1210 E1211 E1212 E1214 E1240 E1241 E1242 E1260 E DI 16 DO 8 DI 8 DO 6 DI 6 Rel. 8 AI 4 AO 4 AI 4 DI 4 DIO 6 RTD 8 TC 11

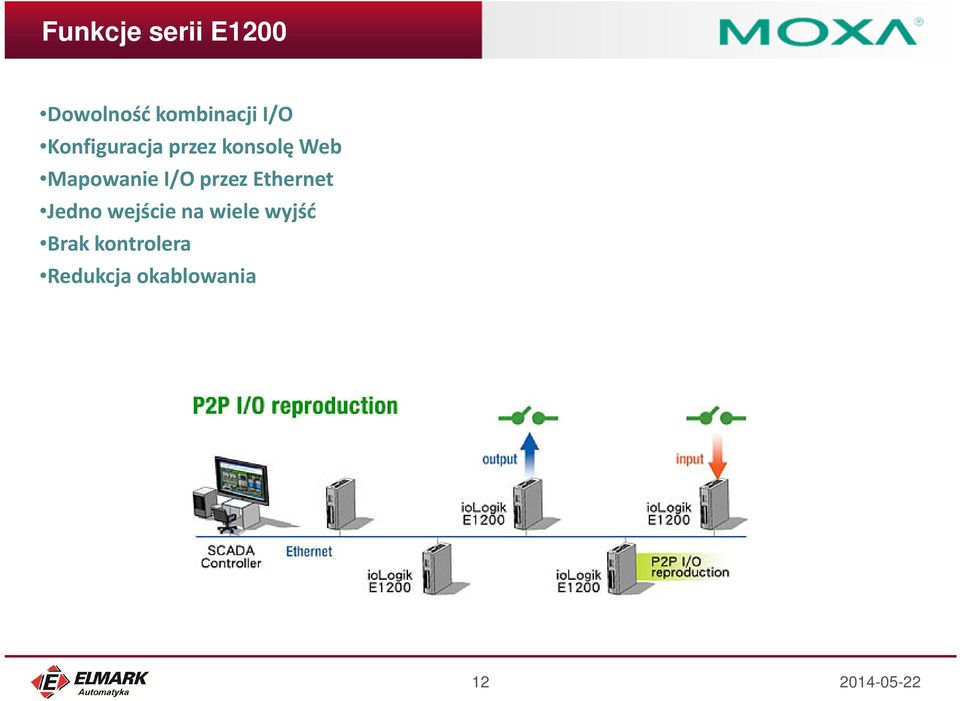

12 Funkcje serii E1200 Dowolność kombinacji I/O Konfiguracja przez konsolę Web Mapowanie I/O przez Ethernet Jedno wejście na wiele wyjść Brak kontrolera Redukcja okablowania 12

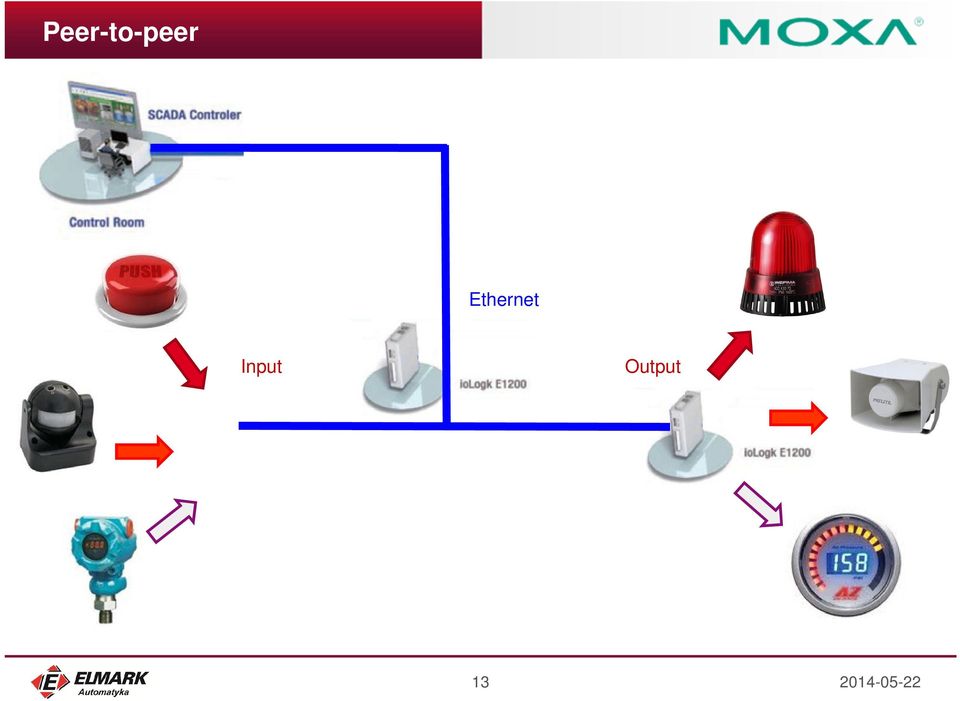

13 Peer-to-peer Ethernet Input Output 13

14 Masowa konfiguracja w iosearch Przy większej ilości modułów iosearch umożliwia masową konfigurację modułów, min.: Zmianę nazwy serwera Zmianę adresów IP Zmianę Maski Zmianę Gateway Upgrade Firmware Export Konfiguracji Mass deployment by iosearch 14

: Zmianę nazwy serwera Zmianę adresów IP Zmianę Maski Zmianę

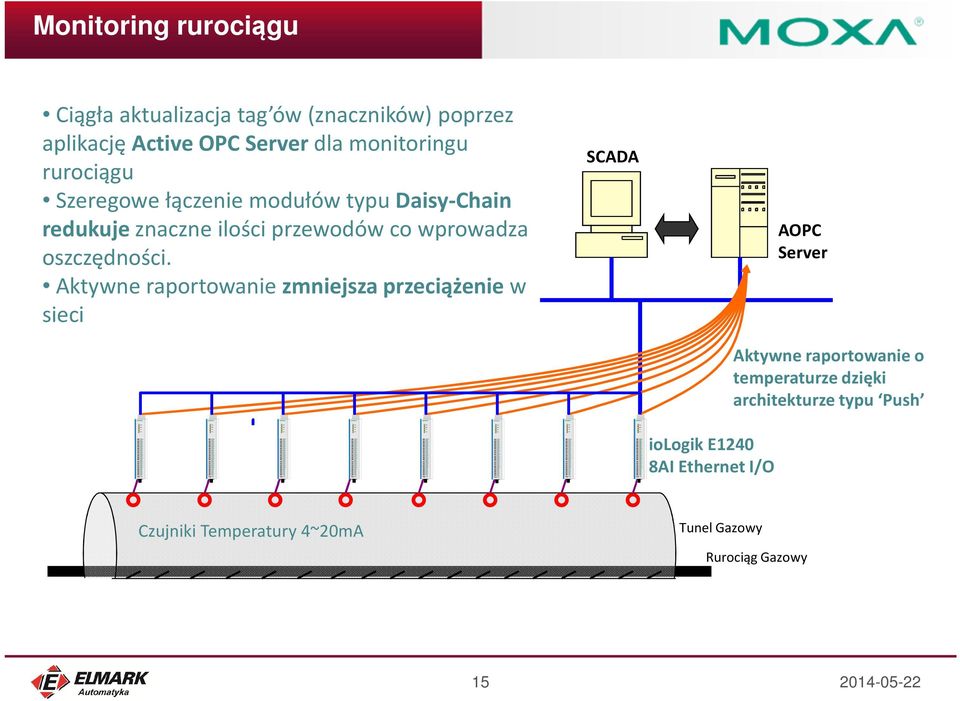

15 Monitoring rurociągu Ciągła aktualizacja tag ów(znaczników) poprzez aplikację ActiveOPC Server dla monitoringu rurociągu Szeregowe łączenie modułów typu Daisy-Chain redukujeznaczne ilości przewodów co wprowadza oszczędności. Aktywne raportowanie zmniejsza przeciążeniew sieci SCADA iologik E1240 8AI Ethernet I/O AOPC Server Aktywne raportowanie o temperaturze dzięki architekturze typu Push Czujniki Temperatury 4~20mA Tunel Gazowy Rurociąg Gazowy 15

Aktywne raportowanie zmniejsza przeciążeniew sieci SCADA iologik E1240 8AI Ethernet I/O AOPC Server Aktywne

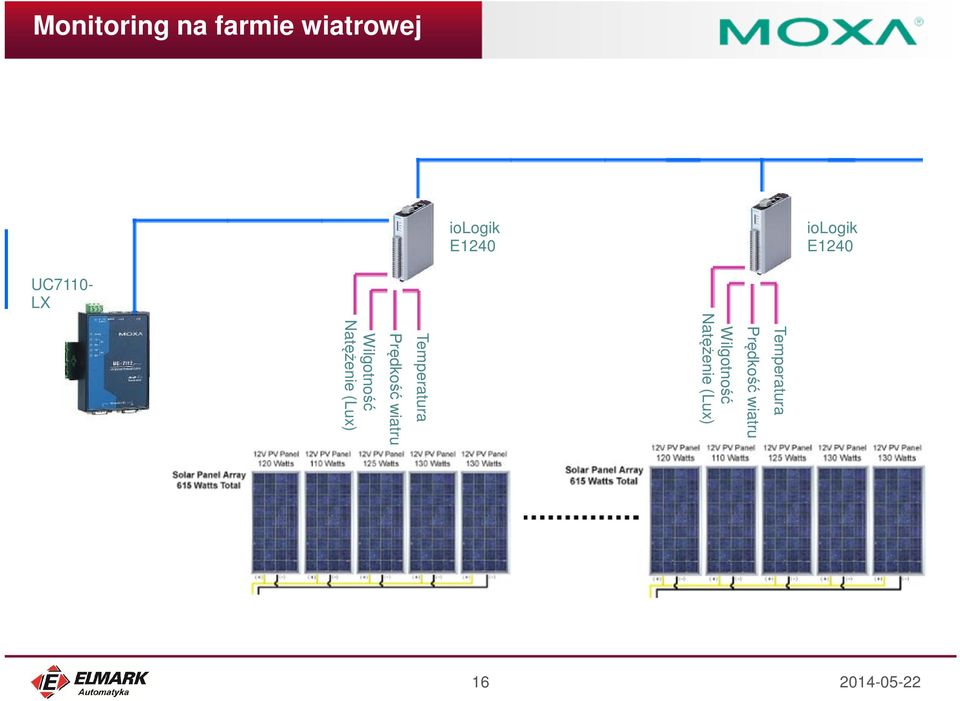

16 Temperatura Prędkość wiatru Wilgotność Natężenie (Lux) iologik E iologik E1240 Monitoring na farmie wiatrowej UC7110- LX Temperatura Prędkość wiatru Wilgotność Natężenie (Lux)

17 iologik R1200 Dwa porty RS-485 (maks. dystans 1200 m) Konfiguracja przez iosearch Konfiguracja i update przez USB Modele na rozszerzony zakres temperatur R1210 R1212 R1214 R1240 R DI 12 DI 8 DIO 6DI 6 Rel 8AI AO 17

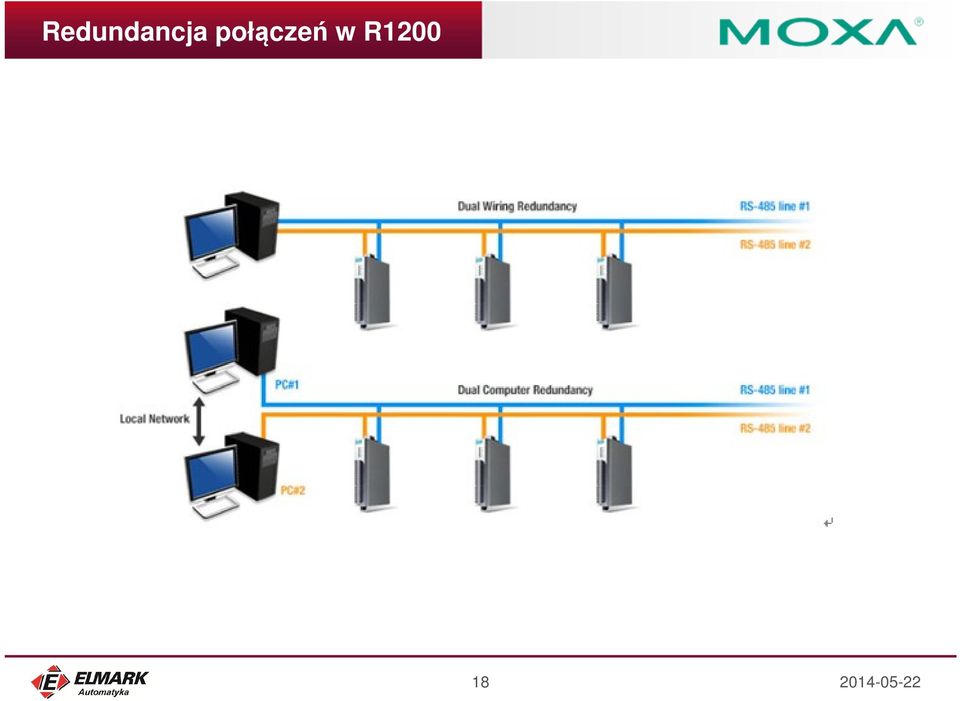

18 Redundancja połączeń w R

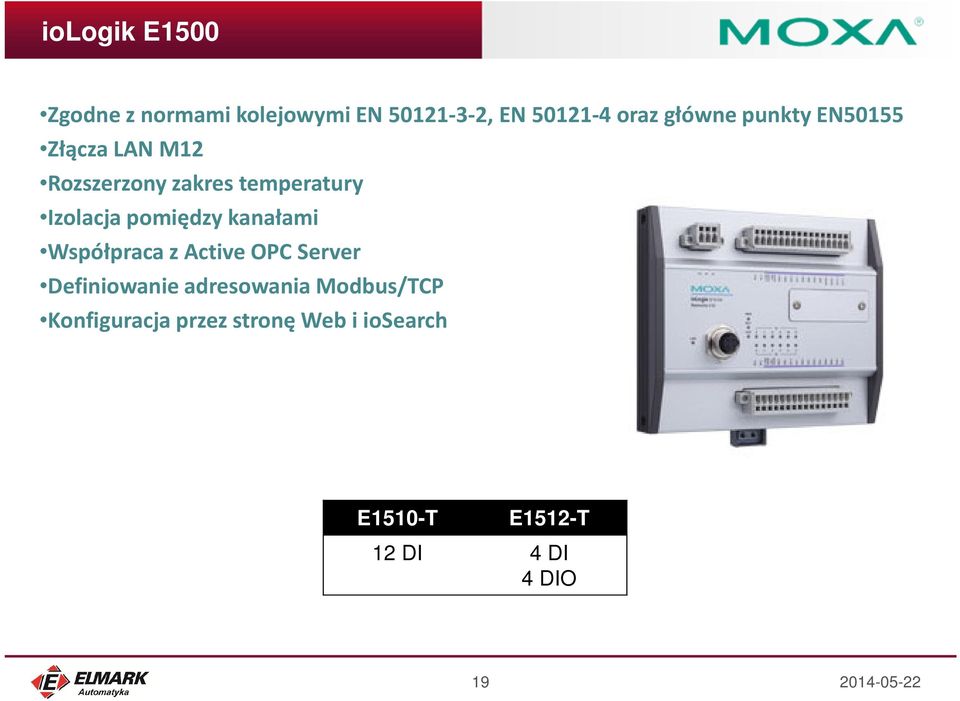

19 iologik E1500 Zgodne z normami kolejowymi EN , EN oraz główne punkty EN50155 Złącza LAN M12 Rozszerzony zakres temperatury Izolacja pomiędzy kanałami Współpraca z ActiveOPC Server Definiowanie adresowania Modbus/TCP Konfiguracja przez stronę Web i iosearch E1510-T E1512-T 12 DI 4 DI 4 DIO 19

pomiędzy kanałami Współpraca z ActiveOPC Server Definiowanie adresowania

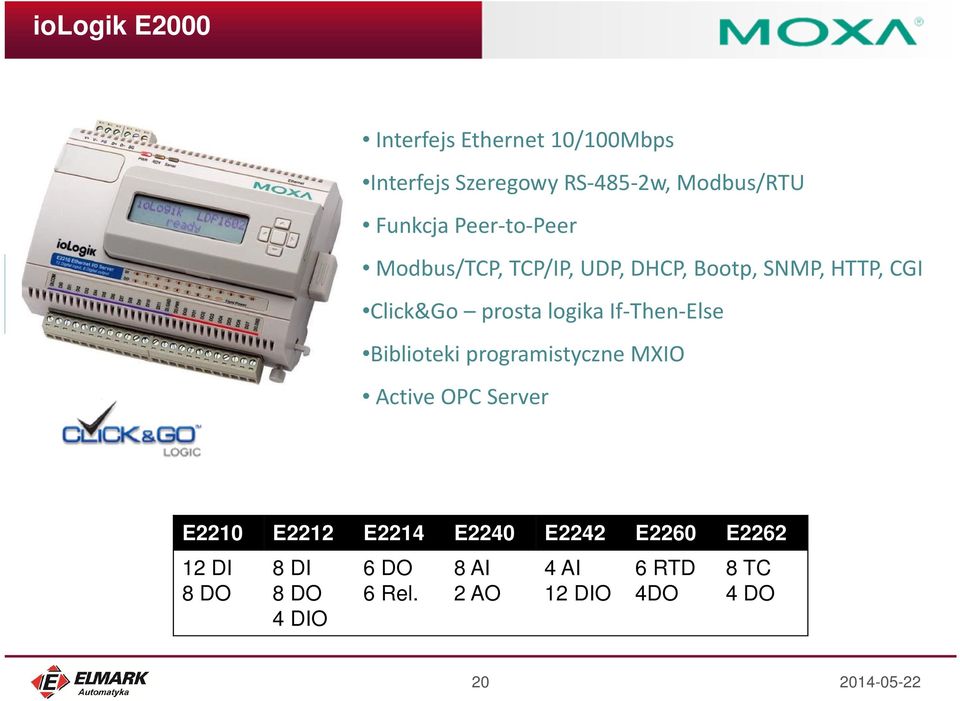

20 iologik E2000 Interfejs Ethernet 10/100Mbps Interfejs Szeregowy RS-485-2w, Modbus/RTU Funkcja Peer-to-Peer Modbus/TCP, TCP/IP, UDP, DHCP, Bootp, SNMP, HTTP, CGI Click&Go prosta logika If-Then-Else Biblioteki programistyczne MXIO Active OPC Server E2210 E2212 E2214 E2240 E2242 E2260 E DI 8 DO 8 DI 8 DO 4 DIO 6 DO 6 Rel. 8 AI 2 AO 4 AI 12 DIO 6 RTD 4DO 8 TC 4 DO 20

logika If-Then-Else Biblioteki programistyczne MXIO Active OPC Server E2210 E2212 E2214

21 Logika Click&Go Intuicyjne budowanie logiki 21

22 Logika Click&Go 22

23 Active Tags w Active OPC Server w E2000 Obsługa do 5 serwerów AOPC redundantnie 23

24 Zastosowanie - Systemy Bezpieczeństwa Ogrodzenie Sensory optyczne Wibracje Czujniki powierzchniowe Automatyka Budynku Przełączniki magnetyczne Monitoring pomieszczeń Zastosowanie: Lotniska Porty Kampusy wojskowe Rafinerie / Elektrownie Zakłady Produkcyjne Systemy Kabinowe Przełączniki magnetyczne Mikro switche Monitoring warunków fizycznych Temperatura Wibracje (odpowiedni czujnik) Wilgotność (odpowiedni czujnik) 24

25 iologik E4000 Budowa modułowa Duża skalowalność Duże zróżnicowanie dostępnych modułów rozszerzeń Obsługa Click&Go(tylko model 4200) Konfiguracja z wykorzystaniem ioadmin Dostępne biblioteki programistyczne 25

26 iologik E4000 Moduły interfejsowe: E4200: 2 x LAN, 1 x RS-232 Konfiguracja przez stronę Web Click&Go Maks. 16 modułów NA-4010: 1 x LAN Maks. 32 modułów NA-4020: 1 x RS-485 Maks. 32 modułów NA x RS-232 Maks. 32 modułów Moduły rozszerzeń M Series I/O M1800 8Ch, Sink, DI M1801 8Ch, Source, DI M Ch, Sink, DI M Ch, Source, DI M1450 4Ch, 110VAC, DI M1451 4Ch, 220VAC, DI M2800 8Ch, Sink, DO M2801 8Ch, Source, DO M Ch, Sink, DO M Ch, Source, DO M2450 4Ch, Relay M3802 8Ch, 4~20mA, AI M3810 8Ch, 0~10V, AI M6200 2Ch, RTD M6201 2Ch, TC M4402 M4410 4Ch, 4~20mA, AO 4Ch, 0~10V, AO 26

27 iologik W5300 rozwiązanie All-In-One GPRS /HSPA, 1x SIM) Port Ethernet (RJ45) Port RS-232/422/485 dla zewnętrznych urządzeń (Praca również w trybie bramki Modbus) Rejestracja danych na kartę SD Funkcja VPN (W5340-HSPA) Wysyłanie danych poprzez client FTP oraz załącznik Windows/WinCE VB/VC.NET i Linux API Model DI DO AI Rel DIO W W W5340-HSPA

iologik W5300 aplikacja Free Active OPC Server Standard OPC SCADA DA Center GPRS Kamera IP Ciśnienie Przepływ Mętność Ciśnienie Przepływ Mętność Miernik RS 232 Stały lub

28 iologik W5300 aplikacja Free Active OPC Server Standard OPC SCADA DA Center GPRS Kamera IP Ciśnienie Przepływ Mętność Ciśnienie Przepływ Mętność Miernik RS 232 Stały lub dynamiczny adres IP Narzędzia eksportu danych Redundancja połączeń sieciowych oraz funkcja NAT Technologia typu Push oszczędność pasma Prosta w konfiguracji logika Click&Go 28

29 Możliwości Click&Go w W5300 Warunki dla listy IF: Wejście cyfrowe Licznik Wejście analogowe Licznik przekaźnika Wewnętrzny rejestr Timer Harmonogram Błąd połączenia z modułem iologik E1200 Wirtualny kanał Włączenie urządzenia Warunki dla listy Then: Licznik Wyjście cyfrowe Wyjście impulsowe Wyjście analogowe Wewnętrzny rejestr Timer Pułapka SNMP Aktywne wiadomości SMS Logowanie danych Usługa FTP 29

30 Dodatkowe I/O w W5300 Ethernet iologik W5340 4AI, 8DIO, 2 Przekaźniki iologik E DI iologik E1240 8AI iologik E1214 6DI, 6 Przekaźników 30

31 Komendy SMS Format wiadomości: ASCII Ilość znaków: 160 Kategorie komand Status I/O Status systemu Ustawienie stanu wyjść Ustawienie wewnętrznych rejestrów Przykładowa komenda SMS: #GetSMS?DIStatus_00=?# Odpowiedz: &DIStatus_00=1# E

32 Log zdarzeń Transfer danych Zapis danych na karcie SD (max. 32GB) Do 5 profili rejestracji danych Załącznik Określ kiedy i w jaki sposób iologikma dokonać transferu danych Określ jakie dane, w jakiej sytuacji i przez jaki okres czasu chcesz rejestrować 32

33 Kontrolery iopac iopac 8500 iopac 5542 Modułowa budowa Slot Micro SD Programowalny w C/C++ Możliwość programowania w ladder IEC Normy kolejowe EN , EN , and EN Programowalny w C/C++ Slot Micro SD Możliwość programowania w ladder IEC Komunikacja HSPA - iopac 5542-HSPA-C-T ATEX (w trakcie uzyskiwania) 85M T 85M T 85M T 85M T 85M T 85M T 85M T 4x RS- 232/422/ AI (40kHz) 8 AI 16 DI 16 DIO 8 AI, 4-20mA 8 AI, 4-20mA (40 khz) 33

34 iopac - możliwości Precyzyjna akwizycja danych Wysoka odporność na trudne warunki pracy Prosta akwizycja danych Wysoka elastyczność szereg modułów I/O do wyborów 34

35 Dlaczego moduły firmy Moxa? Wysoka niezawodność potwierdzona odpowiednimi certyfikatami Zaawansowane i innowacyjne funkcje nie wymagające dużej wiedzy Szeroka oferta modułów Darmowe oprogramowanie komunikacyjne ActiveOPC Server, DAcenter Łatwa integracja z innymi systemami Biblioteki programistyczne i przykładowe kody źródłowe ucenci/sklep/moxa-modulykontrolno-pomiarowe 35

36 Pytania? 36

37 Dziękuję za uwagę 37
