1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS PATENTOWY (19) PL (11) (21 ) Numer zgłoszenia: (22) Data zgłoszenia: (13) B1 (51) IntCl7 H02B 1/38 H05K 5/02 (54) Obudowa elektryczna (30) Pierwszeństwo: ,US,08/ (73) Uprawniony z patentu: Hoffman Enclosures, Inc., Anoka, US (43) Zgłoszenie ogłoszono: BUP 19/97 (72) Twórcy wynalazku: Robert G. Lau, Anoka, US Rieger Uwe, Karlsbad, DE Klaus Kern, Straubenhardt, DE Henning Wick, Straubenhardt, DE (45) O udzieleniu patentu ogłoszono: WUP 11/02 (74) Pełnomocnik: Kulikowska Wanda, KULIKOWSKA & KULIKOWSKI, Biuro Znaków Towarowych i Patentów PL B1 (57) 1. Obudowa elektryczna zawierająca osłonę z drzwiami, do których jest zamocowany zespół ramy poprzez umieszczone w niej elementy mocujące, znamienna tym, że zespół ramy (10) ma pierwszą stronę oddaloną od płaszczyzny drzwi (42) zawierającą płaską część, zaś elementy mocujące (50) umieszczone w zespole ramy (10) ograniczone są płaszczyzną jej płaskiej części. Fig. 1

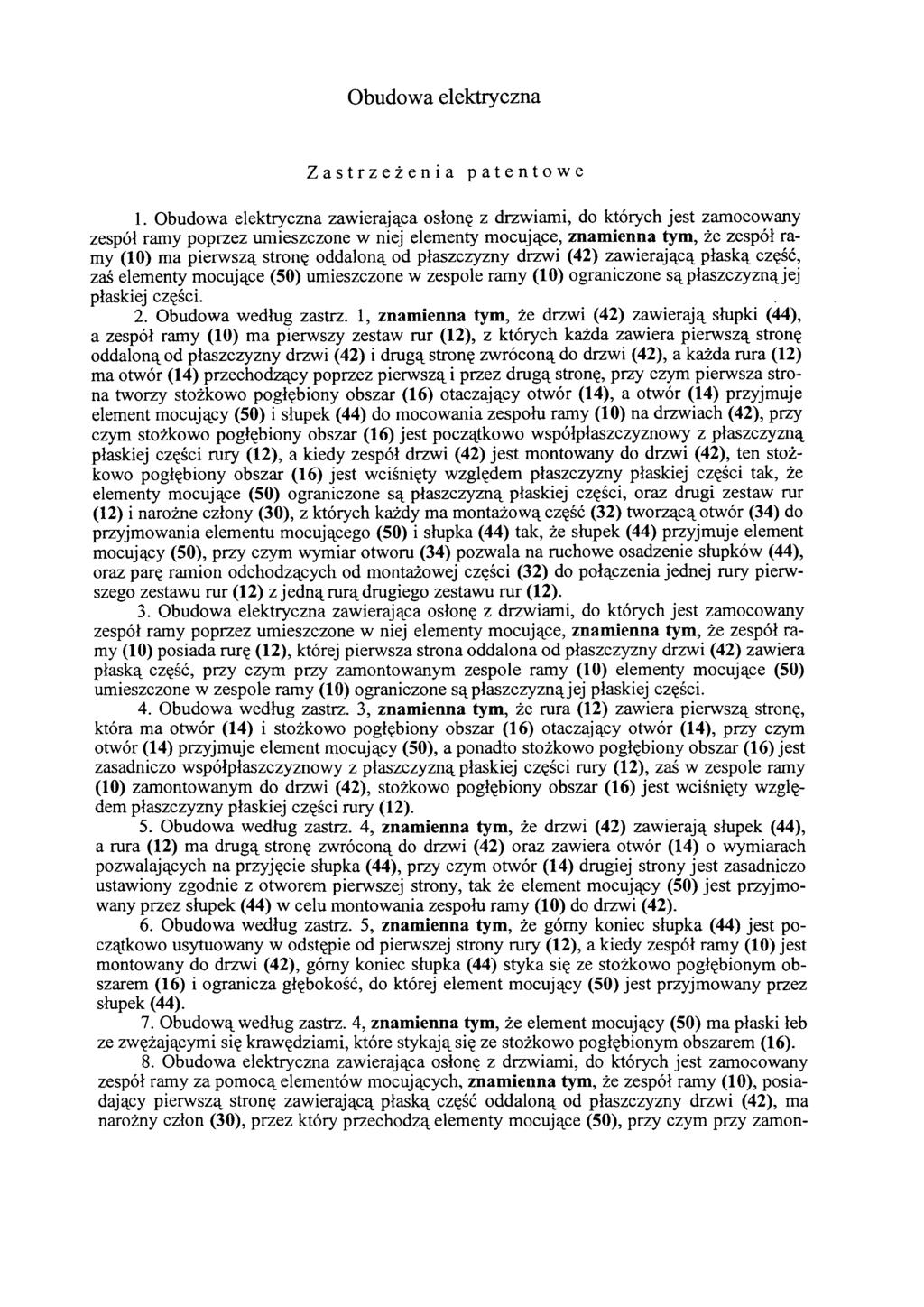

2 Obudowa elektryczna Zastrzeżenia patentowe 1. Obudowa elektryczna zawierająca osłonę z drzwiami, do których jest zamocowany zespół ramy poprzez umieszczone w niej elementy mocujące, znamienna tym, że zespół ramy (10) ma pierwszą stronę oddaloną od płaszczyzny drzwi (42) zawierającą płaską część, zaś elementy mocujące (50) umieszczone w zespole ramy (10) ograniczone są płaszczyzną jej płaskiej części. 2. Obudowa według zastrz. 1, znamienna tym, że drzwi (42) zawierają słupki (44), a zespół ramy (10) ma pierwszy zestaw rur (12), z których każda zawiera pierwszą stronę oddaloną od płaszczyzny drzwi (42) i drugą stronę zwróconą do drzwi (42), a każda rura (12) ma otwór (14) przechodzący poprzez pierwszą i przez drugą stronę, przy czym pierwsza strona tworzy stożkowo pogłębiony obszar (16) otaczający otwór (14), a otwór (14) przyjmuje element mocujący (50) i słupek (44) do mocowania zespołu ramy (10) na drzwiach (42), przy czym stożkowo pogłębiony obszar (16) jest początkowo współpłaszczyznowy z płaszczyzną płaskiej części rury (12), a kiedy zespół drzwi (42) jest montowany do drzwi (42), ten stożkowo pogłębiony obszar (16) jest wciśnięty względem płaszczyzny płaskiej części tak, że elementy mocujące (50) ograniczone są płaszczyzną płaskiej części, oraz drugi zestaw rur (12) i narożne człony (30), z których każdy ma montażową część (32) tworzącą otwór (34) do przyjmowania elementu mocującego (50) i słupka (44) tak, że słupek (44) przyjmuje element mocujący (50), przy czym wymiar otworu (34) pozwala na ruchowe osadzenie słupków (44), oraz parę ramion odchodzących od montażowej części (32) do połączenia jednej rury pierwszego zestawu rur (12) z jedną rurą drugiego zestawu rur (12). 3. Obudowa elektryczna zawierająca osłonę z drzwiami, do których jest zamocowany zespół ramy poprzez umieszczone w niej elementy mocujące, znamienna tym, że zespół ramy (10) posiada rurę (12), której pierwsza strona oddalona od płaszczyzny drzwi (42) zawiera płaską część, przy czym przy zamontowanym zespole ramy (10) elementy mocujące (50) umieszczone w zespole ramy (10) ograniczone są płaszczyzną jej płaskiej części. 4. Obudowa według zastrz. 3, znamienna tym, że rura (12) zawiera pierwszą stronę, która ma otwór (14) i stożkowo pogłębiony obszar (16) otaczający otwór (14), przy czym otwór (14) przyjmuje element mocujący (50), a ponadto stożkowo pogłębiony obszar (16) jest zasadniczo współpłaszczyznowy z płaszczyzną płaskiej części rury (12), zaś w zespole ramy (10) zamontowanym do drzwi (42), stożkowo pogłębiony obszar (16) jest wciśnięty względem płaszczyzny płaskiej części rury (12). 5. Obudowa według zastrz. 4, znamienna tym, że drzwi (42) zawierają słupek (44), a rura (12) ma drugą stronę zwróconą do drzwi (42) oraz zawiera otwór (14) o wymiarach pozwalających na przyjęcie słupka (44), przy czym otwór (14) drugiej strony jest zasadniczo ustawiony zgodnie z otworem pierwszej strony, tak że element mocujący (50) jest przyjmowany przez słupek (44) w celu montowania zespołu ramy (10) do drzwi (42). 6. Obudowa według zastrz. 5, znamienna tym, że górny koniec słupka (44) jest początkowo usytuowany w odstępie od pierwszej strony rury (12), a kiedy zespół ramy (10) jest montowany do drzwi (42), górny koniec słupka (44) styka się ze stożkowo pogłębionym obszarem (16) i ogranicza głębokość, do której element mocujący (50) jest przyjmowany przez słupek (44). 7. Obudową według zastrz. 4, znamienna tym, że element mocujący (50) ma płaski łeb ze zwężającymi się krawędziami, które stykają się ze stożkowo pogłębionym obszarem (16). 8. Obudowa elektryczna zawierająca osłonę z drzwiami, do których jest zamocowany zespół ramy za pomocą elementów mocujących, znamienna tym, że zespół ramy (10), posiadający pierwszą stronę zawierającą płaską część oddaloną od płaszczyzny drzwi (42), ma narożny człon (30), przez który przechodzą elementy mocujące (50), przy czym przy zamon-

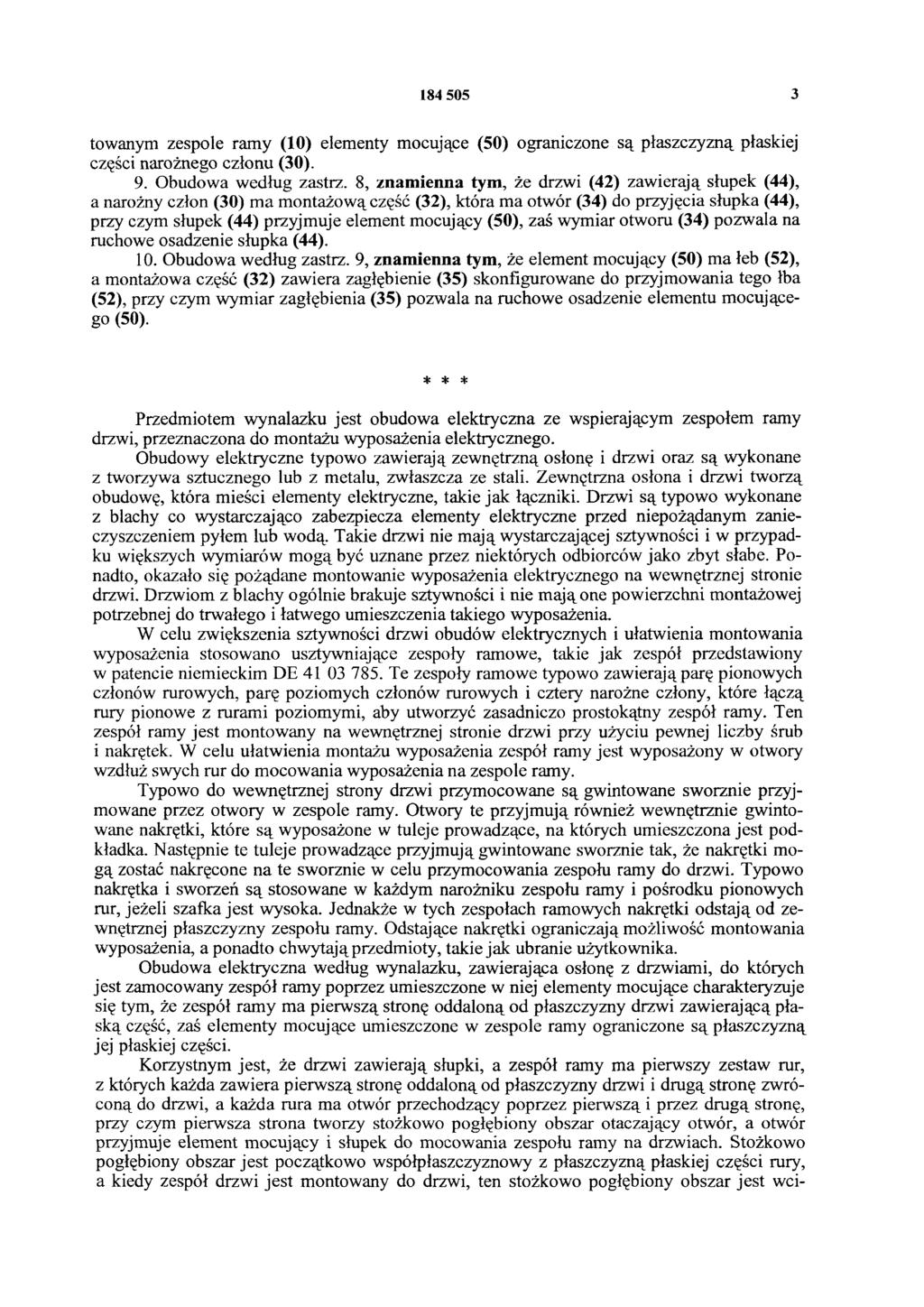

3 towanym zespole ramy (10) elementy mocujące (50) ograniczone są płaszczyzną płaskiej części narożnego członu (30). 9. Obudowa według zastrz. 8, znamienna tym, że drzwi (42) zawierają słupek (44), a narożny człon (30) ma montażową część (32), która ma otwór (34) do przyjęcia słupka (44), przy czym słupek (44) przyjmuje element mocujący (50), zaś wymiar otworu (34) pozwala na ruchowe osadzenie słupka (44). 10. Obudowa według zastrz. 9, znamienna tym, że element mocujący (50) ma łeb (52), a montażowa część (32) zawiera zagłębienie (35) skonfigurowane do przyjmowania tego łba (52), przy czym wymiar zagłębienia (35) pozwala na ruchowe osadzenie elementu mocującego (50). * * * Przedmiotem wynalazku jest obudowa elektryczna ze wspierającym zespołem ramy drzwi, przeznaczona do montażu wyposażenia elektrycznego. Obudowy elektryczne typowo zawierają zewnętrzną osłonę i drzwi oraz są wykonane z tworzywa sztucznego lub z metalu, zwłaszcza ze stali. Zewnętrzna osłona i drzwi tworzą obudowę, która mieści elementy elektryczne, takie jak łączniki. Drzwi są typowo wykonane z blachy co wystarczająco zabezpiecza elementy elektryczne przed niepożądanym zanieczyszczeniem pyłem lub wodą. Takie drzwi nie mają wystarczającej sztywności i w przypadku większych wymiarów mogą być uznane przez niektórych odbiorców jako zbyt słabe. Ponadto, okazało się pożądane montowanie wyposażenia elektrycznego na wewnętrznej stronie drzwi. Drzwiom z blachy ogólnie brakuje sztywności i nie mają one powierzchni montażowej potrzebnej do trwałego i łatwego umieszczenia takiego wyposażenia. W celu zwiększenia sztywności drzwi obudów elektrycznych i ułatwienia montowania wyposażenia stosowano usztywniające zespoły ramowe, takie jak zespół przedstawiony w patencie niemieckim DE Te zespoły ramowe typowo zawierają parę pionowych członów rurowych, parę poziomych członów rurowych i cztery narożne człony, które łączą rury pionowe z rurami poziomymi, aby utworzyć zasadniczo prostokątny zespół ramy. Ten zespół ramy jest montowany na wewnętrznej stronie drzwi przy użyciu pewnej liczby śrub i nakrętek. W celu ułatwienia montażu wyposażenia zespół ramy jest wyposażony w otwory wzdłuż swych rur do mocowania wyposażenia na zespole ramy. Typowo do wewnętrznej strony drzwi przymocowane są gwintowane sworznie przyjmowane przez otwory w zespole ramy. Otwory te przyjmują również wewnętrznie gwintowane nakrętki, które są wyposażone w tuleje prowadzące, na których umieszczona jest podkładka. Następnie te tuleje prowadzące przyjmują gwintowane sworznie tak, że nakrętki mogą zostać nakręcone na te sworznie w celu przymocowania zespołu ramy do drzwi. Typowo nakrętka i sworzeń są stosowane w każdym narożniku zespołu ramy i pośrodku pionowych rur, jeżeli szafka jest wysoka. Jednakże w tych zespołach ramowych nakrętki odstają od zewnętrznej płaszczyzny zespołu ramy. Odstające nakrętki ograniczają możliwość montowania wyposażenia, a ponadto chwytają przedmioty, takie jak ubranie użytkownika. Obudowa elektryczna według wynalazku, zawierająca osłonę z drzwiami, do których jest zamocowany zespół ramy poprzez umieszczone w niej elementy mocujące charakteryzuje się tym, że zespół ramy ma pierwszą stronę oddaloną od płaszczyzny drzwi zawierającą płaską część, zaś elementy mocujące umieszczone w zespole ramy ograniczone są płaszczyzną jej płaskiej części. Korzystnym jest, że drzwi zawierają słupki, a zespół ramy ma pierwszy zestaw rur, z których każda zawiera pierwszą stronę oddaloną od płaszczyzny drzwi i drugą stronę zwróconą do drzwi, a każda rura ma otwór przechodzący poprzez pierwszą i przez drugą stronę, przy czym pierwsza strona tworzy stożkowo pogłębiony obszar otaczający otwór, a otwór przyjmuje element mocujący i słupek do mocowania zespołu ramy na drzwiach. Stożkowo pogłębiony obszar jest początkowo współpłaszczyznowy z płaszczyzną płaskiej części rury, a kiedy zespół drzwi jest montowany do drzwi, ten stożkowo pogłębiony obszar jest wci-

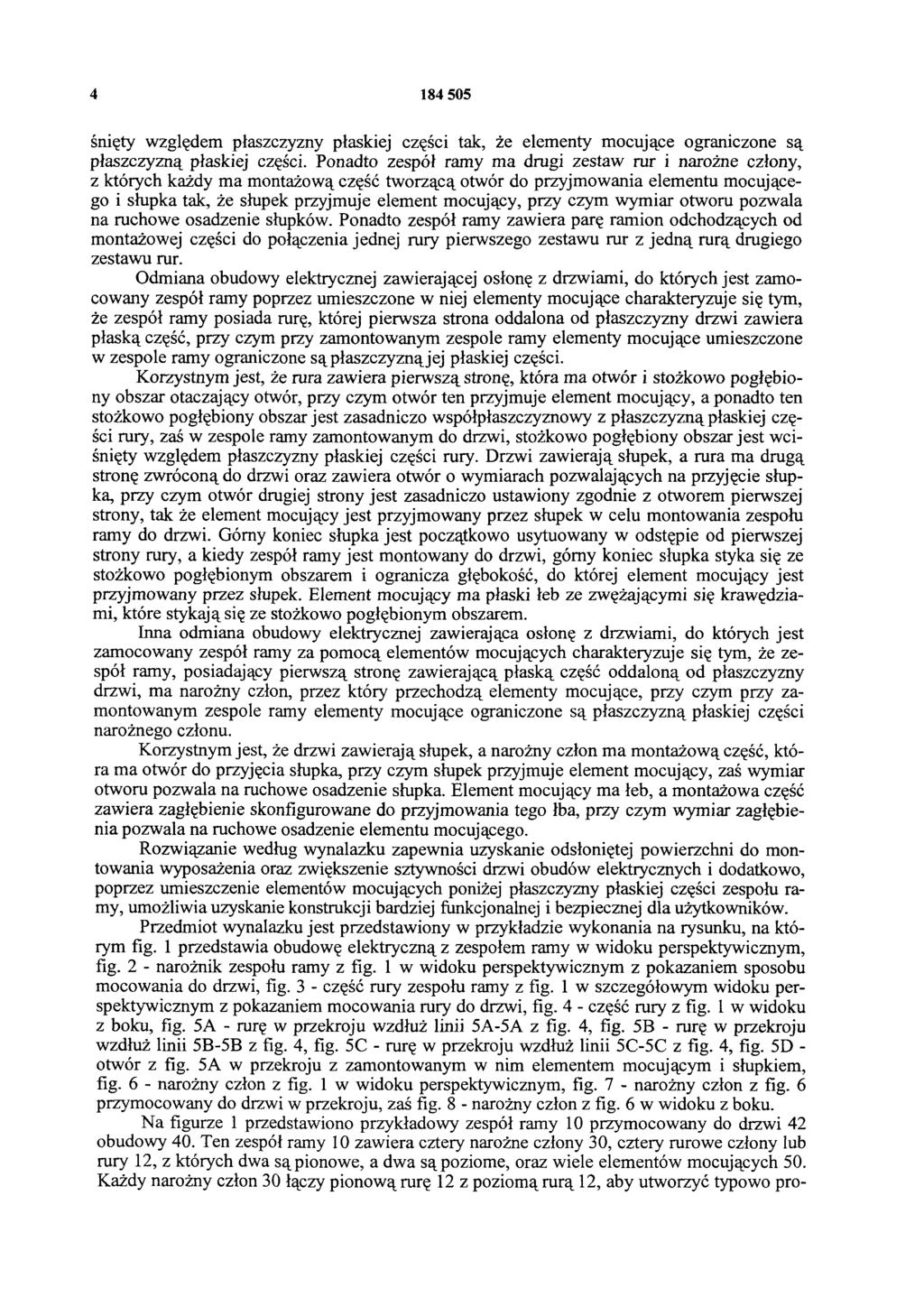

4 śnięty względem płaszczyzny płaskiej części tak, że elementy mocujące ograniczone są płaszczyzną płaskiej części. Ponadto zespół ramy ma drugi zestaw rur i narożne człony, z których każdy ma montażową część tworzącą otwór do przyjmowania elementu mocującego i słupka tak, że słupek przyjmuje element mocujący, przy czym wymiar otworu pozwala na ruchowe osadzenie słupków. Ponadto zespół ramy zawiera parę ramion odchodzących od montażowej części do połączenia jednej rury pierwszego zestawu rur z jedną rurą drugiego zestawu rur. Odmiana obudowy elektrycznej zawierającej osłonę z drzwiami, do których jest zamocowany zespół ramy poprzez umieszczone w niej elementy mocujące charakteryzuje się tym, że zespół ramy posiada rurę, której pierwsza strona oddalona od płaszczyzny drzwi zawiera płaską część, przy czym przy zamontowanym zespole ramy elementy mocujące umieszczone w zespole ramy ograniczone są płaszczyzną jej płaskiej części. Korzystnym jest, że rura zawiera pierwszą stronę, która ma otwór i stożkowo pogłębiony obszar otaczający otwór, przy czym otwór ten przyjmuje element mocujący, a ponadto ten stożkowo pogłębiony obszar jest zasadniczo współpłaszczyznowy z płaszczyzną płaskiej części rury, zaś w zespole ramy zamontowanym do drzwi, stożkowo pogłębiony obszar jest wciśnięty względem płaszczyzny płaskiej części rury. Drzwi zawierają słupek, a rura ma drugą stronę zwróconą do drzwi oraz zawiera otwór o wymiarach pozwalających na przyjęcie słupka, przy czym otwór drugiej strony jest zasadniczo ustawiony zgodnie z otworem pierwszej strony, tak że element mocujący jest przyjmowany przez słupek w celu montowania zespołu ramy do drzwi. Górny koniec słupka jest początkowo usytuowany w odstępie od pierwszej strony rury, a kiedy zespół ramy jest montowany do drzwi, górny koniec słupka styka się ze stożkowo pogłębionym obszarem i ogranicza głębokość, do której element mocujący jest przyjmowany przez słupek. Element mocujący ma płaski łeb ze zwężającymi się krawędziami, które stykają się ze stożkowo pogłębionym obszarem. Inna odmiana obudowy elektrycznej zawierająca osłonę z drzwiami, do których jest zamocowany zespół ramy za pomocą elementów mocujących charakteryzuje się tym, że zespół ramy, posiadający pierwszą stronę zawierającą płaską część oddaloną od płaszczyzny drzwi, ma narożny człon, przez który przechodzą elementy mocujące, przy czym przy zamontowanym zespole ramy elementy mocujące ograniczone są płaszczyzną płaskiej części narożnego członu. Korzystnym jest, że drzwi zawierają słupek, a narożny człon ma montażową część, która ma otwór do przyjęcia słupka, przy czym słupek przyjmuje element mocujący, zaś wymiar otworu pozwala na ruchowe osadzenie słupka. Element mocujący ma łeb, a montażowa część zawiera zagłębienie skonfigurowane do przyjmowania tego łba, przy czym wymiar zagłębienia pozwala na ruchowe osadzenie elementu mocującego. Rozwiązanie według wynalazku zapewnia uzyskanie odsłoniętej powierzchni do montowania wyposażenia oraz zwiększenie sztywności drzwi obudów elektrycznych i dodatkowo, poprzez umieszczenie elementów mocujących poniżej płaszczyzny płaskiej części zespołu ramy, umożliwia uzyskanie konstrukcji bardziej funkcjonalnej i bezpiecznej dla użytkowników. Przedmiot wynalazku jest przedstawiony w przykładzie wykonania na rysunku, na którym fig. 1 przedstawia obudowę elektryczną z zespołem ramy w widoku perspektywicznym, fig. 2 - narożnik zespołu ramy z fig. 1 w widoku perspektywicznym z pokazaniem sposobu mocowania do drzwi, fig. 3 - część rury zespołu ramy z fig. 1 w szczegółowym widoku perspektywicznym z pokazaniem mocowania rury do drzwi, fig. 4 - część rury z fig. 1 w widoku z boku, fig. 5A - rurę w przekroju wzdłuż linii 5A-5A z fig. 4, fig. 5B - rurę w przekroju wzdłuż linii 5B-5B z fig. 4, fig. 5C - rurę w przekroju wzdłuż linii 5C-5C z fig. 4, fig. 5D - otwór z fig. 5A w przekroju z zamontowanym w nim elementem mocującym i słupkiem, fig. 6 - narożny człon z fig. 1 w widoku perspektywicznym, fig. 7 - narożny człon z fig. 6 przymocowany do drzwi w przekroju, zaś fig. 8 - narożny człon z fig. 6 w widoku z boku. Na figurze 1 przedstawiono przykładowy zespół ramy 10 przymocowany do drzwi 42 obudowy 40. Ten zespół ramy 10 zawiera cztery narożne człony 30, cztery rurowe człony lub rury 12, z których dwa są pionowe, a dwa są poziome, oraz wiele elementów mocujących 50. Każdy narożny człon 30 łączy pionową rurę 12 z poziomą rurą 12, aby utworzyć typowo pro-

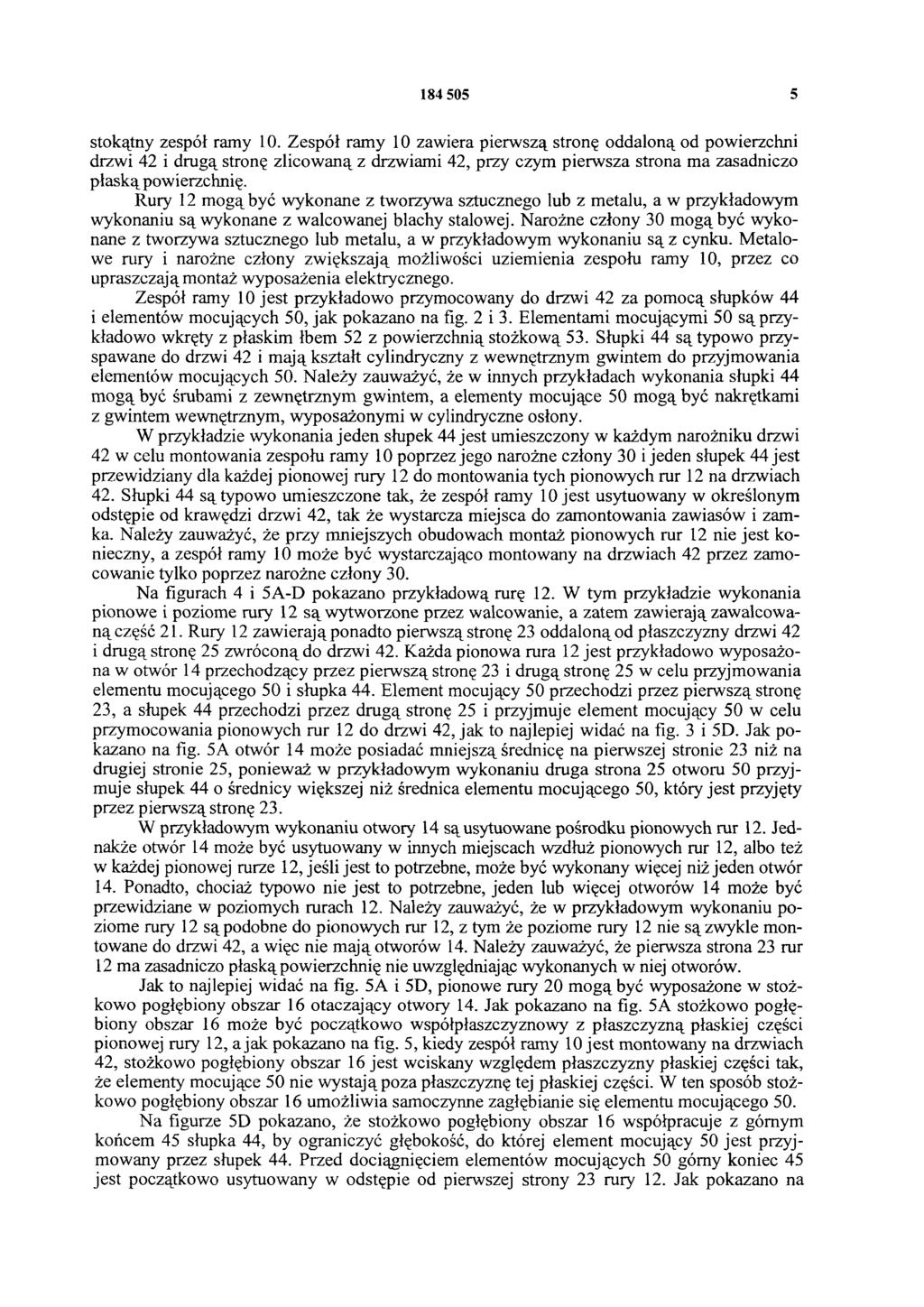

5 stokątny zespół ramy 10. Zespół ramy 10 zawiera pierwszą stronę oddaloną od powierzchni drzwi 42 i drugą stronę zlicowaną z drzwiami 42, przy czym pierwsza strona ma zasadniczo płaską powierzchnię. Rury 12 mogą być wykonane z tworzywa sztucznego lub z metalu, a w przykładowym wykonaniu są wykonane z walcowanej blachy stalowej. Narożne człony 30 mogą być wykonane z tworzywa sztucznego lub metalu, a w przykładowym wykonaniu są z cynku. Metalowe rury i narożne człony zwiększają możliwości uziemienia zespołu ramy 10, przez co upraszczają montaż wyposażenia elektrycznego. Zespół ramy 10 jest przykładowo przymocowany do drzwi 42 za pomocą słupków 44 i elementów mocujących 50, jak pokazano na fig. 2 i 3. Elementami mocującymi 50 są przykładowo wkręty z płaskim łbem 52 z powierzchnią stożkową 53. Słupki 44 są typowo przyspawane do drzwi 42 i mają kształt cylindryczny z wewnętrznym gwintem do przyjmowania elementów mocujących 50. Należy zauważyć, że w innych przykładach wykonania słupki 44 mogą być śrubami z zewnętrznym gwintem, a elementy mocujące 50 mogą być nakrętkami z gwintem wewnętrznym, wyposażonymi w cylindryczne osłony. W przykładzie wykonania jeden słupek 44 jest umieszczony w każdym narożniku drzwi 42 w celu montowania zespołu ramy 10 poprzez jego narożne człony 30 i jeden słupek 44 jest przewidziany dla każdej pionowej rury 12 do montowania tych pionowych rur 12 na drzwiach 42. Słupki 44 są typowo umieszczone tak, że zespół ramy 10 jest usytuowany w określonym odstępie od krawędzi drzwi 42, tak że wystarcza miejsca do zamontowania zawiasów i zamka. Należy zauważyć, że przy mniejszych obudowach montaż pionowych rur 12 nie jest konieczny, a zespół ramy 10 może być wystarczająco montowany na drzwiach 42 przez zamocowanie tylko poprzez narożne człony 30. Na figurach 4 i 5A-D pokazano przykładową rurę 12. W tym przykładzie wykonania pionowe i poziome rury 12 są wytworzone przez walcowanie, a zatem zawierają zawalcowaną część 21. Rury 12 zawierają ponadto pierwszą stronę 23 oddaloną od płaszczyzny drzwi 42 i drugą stronę 25 zwróconą do drzwi 42. Każda pionowa rura 12 jest przykładowo wyposażona w otwór 14 przechodzący przez pierwszą stronę 23 i drugą stronę 25 w celu przyjmowania elementu mocującego 50 i słupka 44. Element mocujący 50 przechodzi przez pierwszą stronę 23, a słupek 44 przechodzi przez drugą stronę 25 i przyjmuje element mocujący 50 w celu przymocowania pionowych rur 12 do drzwi 42, jak to najlepiej widać na fig. 3 i 5D. Jak pokazano na fig. 5 A otwór 14 może posiadać mniejszą średnicę na pierwszej stronie 23 niż na drugiej stronie 25, ponieważ w przykładowym wykonaniu druga strona 25 otworu 50 przyjmuje słupek 44 o średnicy większej niż średnica elementu mocującego 50, który jest przyjęty przez pierwszą stronę 23. W przykładowym wykonaniu otwory 14 są usytuowane pośrodku pionowych rur 12. Jednakże otwór 14 może być usytuowany w innych miejscach wzdłuż pionowych rur 12, albo też w każdej pionowej rurze 12, jeśli jest to potrzebne, może być wykonany więcej niż jeden otwór 14. Ponadto, chociaż typowo nie jest to potrzebne, jeden lub więcej otworów 14 może być przewidziane w poziomych rurach 12. Należy zauważyć, że w przykładowym wykonaniu poziome rury 12 są podobne do pionowych rur 12, z tym że poziome rury 12 nie są zwykle montowane do drzwi 42, a więc nie mają otworów 14. Należy zauważyć, że pierwsza strona 23 rur 12 ma zasadniczo płaską powierzchnię nie uwzględniając wykonanych w niej otworów. Jak to najlepiej widać na fig. 5A i 5D, pionowe rury 20 mogą być wyposażone w stożkowo pogłębiony obszar 16 otaczający otwory 14. Jak pokazano na fig. 5 A stożkowo pogłębiony obszar 16 może być początkowo współpłaszczyznowy z płaszczyzną płaskiej części pionowej rury 12, a jak pokazano na fig. 5, kiedy zespół ramy 10 jest montowany na drzwiach 42, stożkowo pogłębiony obszar 16 jest wciskany względem płaszczyzny płaskiej części tak, że elementy mocujące 50 nie wystają poza płaszczyznę tej płaskiej części. W ten sposób stożkowo pogłębiony obszar 16 umożliwia samoczynne zagłębianie się elementu mocującego 50. Na figurze 5D pokazano, że stożkowo pogłębiony obszar 16 współpracuje z górnym końcem 45 słupka 44, by ograniczyć głębokość, do której element mocujący 50 jest przyjmowany przez słupek 44. Przed dociągnięciem elementów mocujących 50 górny koniec 45 jest początkowo usytuowany w odstępie od pierwszej strony 23 rury 12. Jak pokazano na

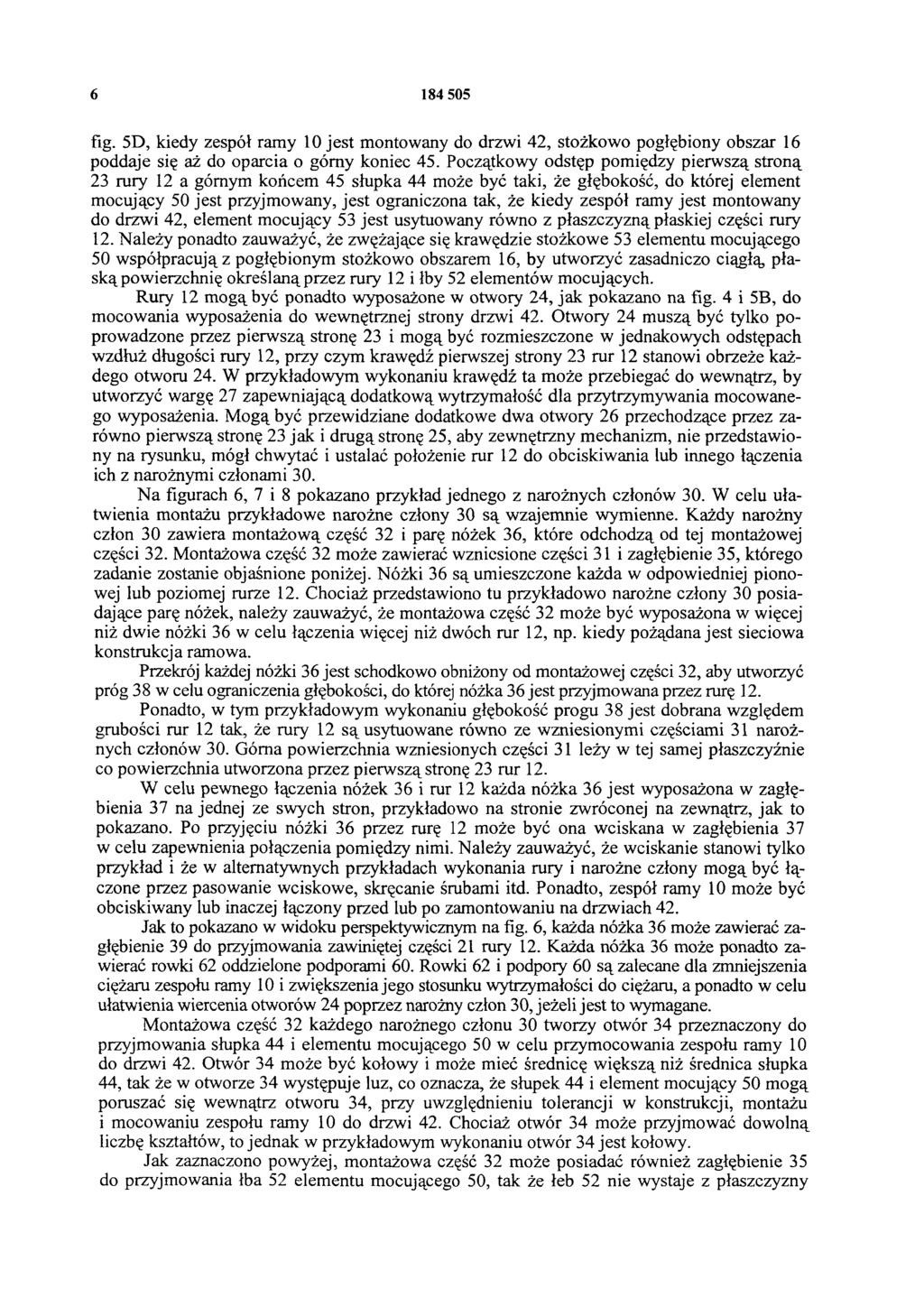

6 fig. 5D, kiedy zespół ramy 10 jest montowany do drzwi 42, stożkowo pogłębiony obszar 16 poddaje się aż do oparcia o górny koniec 45. Początkowy odstęp pomiędzy pierwszą stroną 23 rury 12 a górnym końcem 45 słupka 44 może być taki, że głębokość, do której element mocujący 50 jest przyjmowany, jest ograniczona tak, że kiedy zespół ramy jest montowany do drzwi 42, element mocujący 53 jest usytuowany równo z płaszczyzną płaskiej części rury 12. Należy ponadto zauważyć, że zwężające się krawędzie stożkowe 53 elementu mocującego 50 współpracują z pogłębionym stożkowo obszarem 16, by utworzyć zasadniczo ciągłą, płaską powierzchnię określaną przez rury 12 i łby 52 elementów mocujących. Rury 12 mogą być ponadto wyposażone w otwory 24, jak pokazano na fig. 4 i 5B, do mocowania wyposażenia do wewnętrznej strony drzwi 42. Otwory 24 muszą być tylko poprowadzone przez pierwszą stronę 23 i mogą być rozmieszczone w jednakowych odstępach wzdłuż długości rury 12, przy czym krawędź pierwszej strony 23 rur 12 stanowi obrzeże każdego otworu 24. W przykładowym wykonaniu krawędź ta może przebiegać do wewnątrz, by utworzyć wargę 27 zapewniającą dodatkową wytrzymałość dla przytrzymywania mocowanego wyposażenia. Mogą być przewidziane dodatkowe dwa otwory 26 przechodzące przez zarówno pierwszą stronę 23 jak i drugą stronę 25, aby zewnętrzny mechanizm, nie przedstawiony na rysunku, mógł chwytać i ustalać położenie rur 12 do obciskiwania lub innego łączenia ich z narożnymi członami 30. Na figurach 6, 7 i 8 pokazano przykład jednego z narożnych członów 30. W celu ułatwienia montażu przykładowe narożne człony 30 są wzajemnie wymienne. Każdy narożny człon 30 zawiera montażową część 32 i parę nóżek 36, które odchodzą od tej montażowej części 32. Montażowa część 32 może zawierać wzniesione części 31 i zagłębienie 35, którego zadanie zostanie objaśnione poniżej. Nóżki 36 są umieszczone każda w odpowiedniej pionowej lub poziomej rurze 12. Chociaż przedstawiono tu przykładowo narożne człony 30 posiadające parę nóżek, należy zauważyć, że montażowa część 32 może być wyposażona w więcej niż dwie nóżki 36 w celu łączenia więcej niż dwóch rur 12, np. kiedy pożądana jest sieciowa konstrukcja ramowa. Przekrój każdej nóżki 36 jest schodkowo obniżony od montażowej części 32, aby utworzyć próg 38 w celu ograniczenia głębokości, do której nóżka 36 jest przyjmowana przez rurę 12. Ponadto, w tym przykładowym wykonaniu głębokość progu 38 jest dobrana względem grubości rur 12 tak, że rury 12 są usytuowane równo ze wzniesionymi częściami 31 narożnych członów 30. Górna powierzchnia wzniesionych części 31 leży w tej samej płaszczyźnie co powierzchnia utworzona przez pierwszą stronę 23 rur 12. W celu pewnego łączenia nóżek 36 i rur 12 każda nóżka 36 jest wyposażona w zagłębienia 37 na jednej ze swych stron, przykładowo na stronie zwróconej na zewnątrz, jak to pokazano. Po przyjęciu nóżki 36 przez rurę 12 może być ona wciskana w zagłębienia 37 w celu zapewnienia połączenia pomiędzy nimi. Należy zauważyć, że wciskanie stanowi tylko przykład i że w alternatywnych przykładach wykonania rury i narożne człony mogą być łączone przez pasowanie wciskowe, skręcanie śrubami itd. Ponadto, zespół ramy 10 może być obciskiwany lub inaczej łączony przed lub po zamontowaniu na drzwiach 42. Jak to pokazano w widoku perspektywicznym na fig. 6, każda nóżka 36 może zawierać zagłębienie 39 do przyjmowania zawiniętej części 21 rury 12. Każda nóżka 36 może ponadto zawierać rowki 62 oddzielone podporami 60. Rowki 62 i podpory 60 są zalecane dla zmniejszenia ciężaru zespołu ramy 10 i zwiększenia jego stosunku wytrzymałości do ciężaru, a ponadto w celu ułatwienia wiercenia otworów 24 poprzez narożny człon 30, jeżeli jest to wymagane. Montażowa część 32 każdego narożnego członu 30 tworzy otwór 34 przeznaczony do przyjmowania słupka 44 i elementu mocującego 50 w celu przymocowania zespołu ramy 10 do drzwi 42. Otwór 34 może być kołowy i może mieć średnicę większą niż średnica słupka 44, tak że w otworze 34 występuje luz, co oznacza, że słupek 44 i element mocujący 50 mogą poruszać się wewnątrz otworu 34, przy uwzględnieniu tolerancji w konstrukcji, montażu i mocowaniu zespołu ramy 10 do drzwi 42. Chociaż otwór 34 może przyjmować dowolną liczbę kształtów, to jednak w przykładowym wykonaniu otwór 34 jest kołowy. Jak zaznaczono powyżej, montażowa część 32 może posiadać również zagłębienie 35 do przyjmowania łba 52 elementu mocującego 50, tak że łeb 52 nie wystaje z płaszczyzny

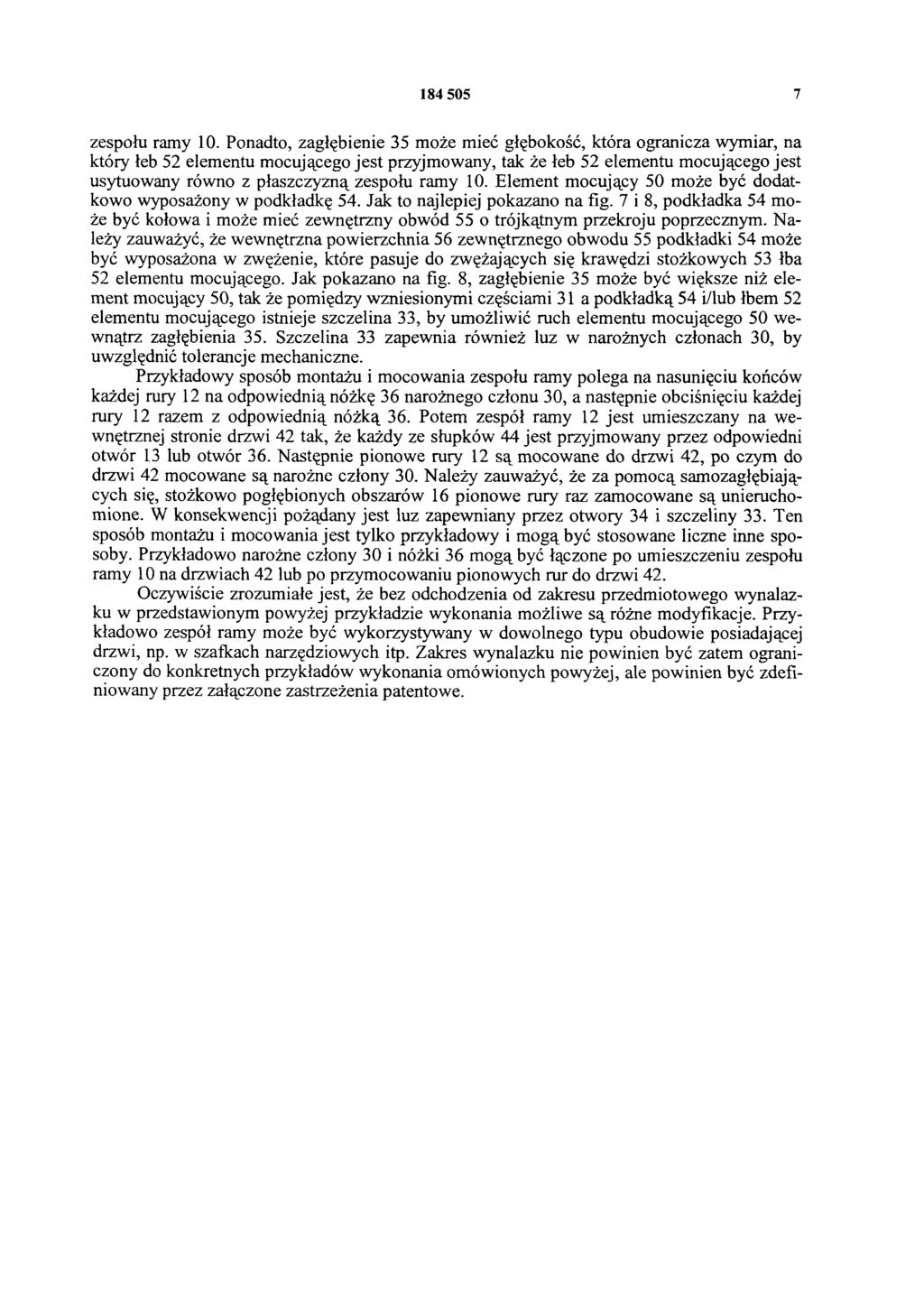

7 zespołu ramy 10. Ponadto, zagłębienie 35 może mieć głębokość, która ogranicza wymiar, na który łeb 52 elementu mocującego jest przyjmowany, tak że łeb 52 elementu mocującego jest usytuowany równo z płaszczyzną zespołu ramy 10. Element mocujący 50 może być dodatkowo wyposażony w podkładkę 54. Jak to najlepiej pokazano na fig. 7 i 8, podkładka 54 może być kołowa i może mieć zewnętrzny obwód 55 o trójkątnym przekroju poprzecznym. Należy zauważyć, że wewnętrzna powierzchnia 56 zewnętrznego obwodu 55 podkładki 54 może być wyposażona w zwężenie, które pasuje do zwężających się krawędzi stożkowych 53 łba 52 elementu mocującego. Jak pokazano na fig. 8, zagłębienie 35 może być większe niż element mocujący 50, tak że pomiędzy wzniesionymi częściami 31 a podkładką 54 i/lub łbem 52 elementu mocującego istnieje szczelina 33, by umożliwić ruch elementu mocującego 50 wewnątrz zagłębienia 35. Szczelina 33 zapewnia również luz w narożnych członach 30, by uwzględnić tolerancje mechaniczne. Przykładowy sposób montażu i mocowania zespołu ramy polega na nasunięciu końców każdej rury 12 na odpowiednią nóżkę 36 narożnego członu 30, a następnie obciśnięciu każdej rury 12 razem z odpowiednią nóżką 36. Potem zespół ramy 12 jest umieszczany na wewnętrznej stronie drzwi 42 tak, że każdy ze słupków 44 jest przyjmowany przez odpowiedni otwór 13 lub otwór 36. Następnie pionowe rury 12 są mocowane do drzwi 42, po czym do drzwi 42 mocowane są narożne człony 30. Należy zauważyć, że za pomocą samozagłębiających się, stożkowo pogłębionych obszarów 16 pionowe rury raz zamocowane są unieruchomione. W konsekwencji pożądany jest luz zapewniany przez otwory 34 i szczeliny 33. Ten sposób montażu i mocowania jest tylko przykładowy i mogą być stosowane liczne inne sposoby. Przykładowo narożne człony 30 i nóżki 36 mogą być łączone po umieszczeniu zespołu ramy 10 na drzwiach 42 lub po przymocowaniu pionowych rur do drzwi 42. Oczywiście zrozumiałe jest, że bez odchodzenia od zakresu przedmiotowego wynalazku w przedstawionym powyżej przykładzie wykonania możliwe są różne modyfikacje. Przykładowo zespół ramy może być wykorzystywany w dowolnego typu obudowie posiadającej drzwi, np. w szafkach narzędziowych itp. Zakres wynalazku nie powinien być zatem ograniczony do konkretnych przykładów wykonania omówionych powyżej, ale powinien być zdefiniowany przez załączone zastrzeżenia patentowe.

8 F i g. 2 FIG. 3

9 Fig. 4 Fig5B F ig. 5c F ig. 5 D

10 Fig

11 F ig. 7 Fig. 8

12 Fig. 1 Departament Wydawnictw UP RP. Nakład 60 egz. Cena 4,00 zł.
