1 . pieczęć podłużna TOM III I SIWZ MW.M7-3200/8/1/2015 UPROSZCZONA DOKUMENTACJA PROJEKTOWA Na wykonanie robót budowlanych urządzeń melioracji wodnych podstawowych Obiekt nr 1: Konserwacja gruntowna wałów przeciwpowodziowych gmina Sztutowo, pow. nowodworski, woj. pomorskie. TERENOWY ODDZIAŁ NOWY DWÓR GDAŃSKI rok

2 UPROSZCZONA DOKUMENTACJA PROJEKTOWA Na wykonanie robót budowlanych urządzeń melioracji wodnych podstawowych Obiekt nr 1: Konserwacja gruntowna wałów przeciwpowodziowych gmina Sztutowo, pow. nowodworski, woj. pomorskie. Roboty w zakresie ochrony przeciwpowodziowej Niniejszą dokumentację projektową opracowano w Terenowym Oddziale w Nowym Dworze Gdańskim Zarządu Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku. Sporządził: Inspektor ds. eksploatacji Agnieszka Nawrocka Uproszczona dokumentacja projektowa została sprawdzona i uznana za sporządzoną prawidłowo, zgodnie z przepisami techniczno budowlanymi i jest kompletna z punktu widzenia celu, któremu ma służyć. Zatwierdzam : Sprawdzono : Kierownik Terenowego Oddziału specjalista ds. eksploatacji w Nowym Dworze Gdańskim Bogdan Jaszuk Sławomir Szymański TERENOWY ODDZIAŁ NOWY DWÓR GDAŃSKI rok

3 ZAWARTOŚĆ DOKUMENTACJI I. DOKUMENTACJA TECHNICZNA 1.1.Strona tytułowa 1.2.Opis techniczny II. SPECYFIKACJA TECHNICZNA 2.1.Strona tytułowa 2.2.Ogólna specyfikacja techniczna wymagania ogólne III. PRZEDMIAR ROBÓT 3.1. Strona tytułowa 3.2. Tabela przedmiaru robót 3.3. Przedmiar robót 3.4. Mapa poglądowa z lokalizacją urządzeń melioracyjnych przeznaczonych do wykonania robót konserwacyjnych

4 1.2 OPIS TECHNICZNY do dokumentacji projektowej na wykonanie robót budowlanych na obiekcie: Obiekt nr 1: Konserwacja gruntowna wałów przeciwpowodziowych gmina Sztutowo, pow. nowodworski, woj. pomorskie. I WIADOMOŚCI WSTĘPNE Niniejsza dokumentacja została opracowana przez pracowników ZMiUW WP w Gdańsku, Terenowy Oddział w Nowym Dworze Gdańskim w oparciu o: - Ustawę z dnia 7 lipca 1994 roku Prawo Budowlane (Dz. U. Nr 89 z dnia 25 sierpnia 1994 roku z późniejszymi zmianami) i Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 roku (Dz.U poz.1129 tekst jednolity) w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego. - Pomiary i obserwacje terenowe. - Ustalone potrzeby w zakresie konserwacji śródlądowych wód powierzchniowych istotnych dla regulacji stosunków wodnych na potrzeby rolnictwa oraz urządzeń melioracji wodnych podstawowych dla Gminy Sztutowo, wynikłe w trakcie jesiennego i wiosennego przeglądu urządzeń. II POŁOŻENIE OBIEKTU Lewy Wał Przeciwpowodziowy rzeki Wisły Królewieckiej znajduje się na terenie gminy Sztutowo, należy wbudować ruszt stalowy wraz z położeniem siatki na odcinku 320 mb wraz z zabudową nor i wyrw stanowisk 10, oraz naprawić zastawkę na lewym wale przeciwpowodziowym rzeki Szkarpawy i na kanale G Grochowo. Dokładna lokalizacja jest naniesiona i zaznaczona na załączonej mapce. III STAN ISTNIEJĄCY Lewy Wał Przeciwpowodziowy rzeki Wisły Królewieckiej, Lewy Wał Przeciwpowodziowy Rzeki Szkarpawy, kanał G Grochowo, gmina Sztutowo znajdują się na terenie powiatu nowodworskiego. Teren jest bezpośrednio narażony w okresie jesienno - wiosennym (silne wiatry północne) powodujące tzw. cofkę. Dojazdy do wałów zapewniają drogi przy wałowe, gminne i powiatowe. Przewidziane roboty poprawią szczelność wałów oraz zabezpieczą przed wykonywaniem nor przez bobry. Wały przeciwpowodziowe stanowią główną ochronę przeciwpowodziową Żuław. IV ROZWIĄZANIA PROJEKTU W ramach robót przewiduje się zabudować 10 uszkodzeń w lewym wale przeciwpowodziowym rzeki Wisły Królewieckiej. Likwidację stanowisk bobrowych po bobrach należy rozpocząć od okoszenia w tym miejscu wału, wycięcia rosnących tam krzaków, rozkopania wału (korony i skarpy) do dna nory i oczyścić wydobywając kije, patyki, trzcinę, rośliny wodne, itp. Po oczyszczeniu miejsca te zabudować warstwami gruntem odłożonym i dowiezionym uzupełniając ubytki wcześniej wytransportowane przez bobry do wody. Po uzupełnieniu i zagęszczeniu uformować korpus wału przywracając do pierwotnego stanu, obsiać mieszanką traw. Na lewym wale przeciwpowodziowym rzeki Wisły Królewieckiej zabezpieczenie 320 mb odcinka tzw. rusztem stalowym w km , , , o długości 150 cm, szerokości 100 cm każdy element, wbity pionowo wzdłuż

5 skarpy odwodnej, górna krawędź rusztu powyżej wody średniej tj. na rzędnej 5,30 m z ułożeniem siatki na skarpie odwodnej oraz naprawy 2 zastawek. Na docinku 320 mb w km , , wbudować ruszt stalowy. Zabezpieczenie takie polega na wbiciu w skarpę odwodną 30 cm powyżej średniego lustra wody (na rzędnej 5,30m) rusztu stalowego wykonanego z prętów stalowych o długości 1,50m średnicy Ø10 mm w rozstawie co 10cm, przyspawanych górą do płaskownika. Poszczególne segmenty o długościach 1,00 m należy wbić pionowo w skarpę odwodną w jednym ciągu. W miejscu gdzie wcześniej wykopano rowek o ścianach pionowych o szer. 0,30 m, głębokości 0,20 m i linii wbicia rusztu. Następnie za pomocą osprzętu wcześniej przygotowanego zamontowanego do koparki hydraulicznej wykonać otwory w miejsca montażu rusztu. Montować poszczególne segmenty tworząc jeden ciąg na długości 320 m. Po zamontowaniu rusztu i połączeniu z siatką zasypać rowek, ułożyć darninę na płask nad rusztem i obsiać mieszanką traw. Siatka wykonana z drutu stalowego, ocynkowanego o oczkach 5 cm x 5 cm szerokości 1,50 m, ø 3 mm należy zamontować na długości 320 m na skarpie wału pasem szerokości 1,50 m za pomocą szpilek stalowych ø 6 mm, długość 60 cm, następnie siatkę z rusztem stalowym połączyć za pomocą drutu stalowego ocynkowanego ø 3 mm. Następnie plantowanie skarp i korony nasypów i przykrycie humusem 5 cm oraz obsiew mieszankami traw. Zastawkę w lewym wale przeciwpowodziowym rzeki Szkarpawy w km należy naprawić poprzez wydobycie namułu i ziemi w obrębie zastawki, zdemontować istniejący uszkodzony drewniany szandor i zamontować zaimpregnowany drewniany szandor o szerokości 90,00 cm, grubości 6,00 cm i wysokości 120,00 cm, zespolić deski szandoru dwoma śrubami o średnicy ø 12 mm i długości 125 cm, zamocować uchwyt do urządzenia wyciągowego (śruby). Dodatkowo wykonać szandor awaryjny szerokości 90,00 cm, grubości 6,00 cm i wysokości 120,00 cm, zespolić deski szandoru dwoma śrubami o średnicy ø 12 mm i długości 125 cm, zamocować uchwyt do urządzenia wyciągowego (śruby). Zastawkę na kanale G Grochowo w km należy zdemontować istniejący uszkodzony drewniany szandor i zamontować zaimpregnowany drewniany szandor o szerokości 130 cm, grubości 6,00 cm i wysokości 120,00 cm, zespolić deski szandoru dwoma śrubami o średnicy ø 12 mm, zamocować uchwyt do urządzenia wyciągowego (śruby). Roboty na wale należy wykonywać przy niskim stanie wody w rzekach i nie rozmiękczonym wale. V KONTROLA JAKOŚCI ROBÓT Kontrola jakości robót będzie prowadzona na bieżąco przez kierownika budowy oraz nadzorującego z ramienia inwestora i powinna być potwierdzona odpowiednimi wpisami do dziennika budowy, przekazanego przez inwestora w formie uproszczonej (dla obiektów niewymagających pozwolenia na budowę). Przy robotach zanikowych (okoszenie) należy zgłaszać do kontroli wykonane odcinki minimum raz w tygodniu. VI ODBIORY ROBÓT Odbiór robót przeprowadza Inwestor na pisemny wniosek Wykonawcy o zakończeniu robót i zgłoszeniu ich do odbioru, w obecności zainteresowanych stron, sporządzając protokół odbioru końcowego robót.

6 2.1.Specyfikacja techniczna Obiekt nr 1: Konserwacja gruntowna wałów przeciwpowodziowych gmina Sztutowo, pow. nowodworski, woj. pomorskie. Niniejszą specyfikację techniczną opracowano w Terenowym Oddziale w Nowym Dworze Gdańskim Zarządu Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku. Specyfikacja techniczna wykonania i odbioru została sprawdzona i uznana za sporządzoną prawidłowo, zgodnie z przepisami techniczno budowlanymi i jest kompletna z punktu widzenia celu, któremu ma służyć Ogólna specyfikacja techniczna wymagania ogólne Nazwa zadania: Obiekt nr 1: Konserwacja gruntowna wałów przeciwpowodziowych gmina Sztutowo, Stegna pow. nowodworski, woj. pomorskie. Przedmiot i zakres rzeczowy robót budowlanych Przedmiotem niniejszej dokumentacji są wymagania dotyczące wykonania i odbioru robót związanych z konserwacją wałów przeciwpowodziowych. Zakres robót obejmuje: - zabezpieczenie lewego wału przeciwpowodziowego rzeki Wisły Królewieckiej rusztem stalowym wraz z siatką stalową na długości 320 mb, zabudowa stanowisk bobrowych przy polderze Sztutowo, - naprawa zastawki w lewym wale przeciwpowodziowym rzeki Szkarpawa w km naprawa zastawki w kanale G Grochowo w km Termin wykonania do r. Zakres rzeczowy robót według załączonego w tabelach przedmiaru robót: wg przedmiaru robót załączonego do dokumentacji, wbudowanie rusztu stalowego wraz z położeniem siatki stalowej, naprawa dwóch zastawek Informacja o terenie budowy. Podczas wykonywania robót na wałach będących przedmiotem zamówienia należy bezwzględnie przestrzegać obowiązujące przepisy bhp i przeciwpożarowe. Z chwilą przejęcia terenu budowy Wykonawca zabezpieczy teren budowy wraz ze znajdującymi się na nim obiektami budowlanymi, urządzeniami technicznymi oraz podlegającymi ochronie elementami środowiska przyrodniczego. Nazwa i kod robót. Roboty w zakresie ochrony przeciwpowodziowej

7 Wymagania dotyczące wykonania robót budowlanych. Wszelkie roboty na wałach należy wykonywać przy niskich stanach wody i nie rozmiękczonym wale. Dokładną lokalizację miejsc zabezpieczenia wskażą przyszłemu Wykonawcy inspektorzy Zarządu Melioracji i Urządzeń Wodnych Województwa Pomorskiego Terenowy Oddział w Nowym Dworze Gdańskim oraz Strażnicy wałowi, którzy na bieżąco monitorują miejsca żerowania bobrów. Zakłada się że w jednym stanowisku bobrowym znajdować się może od 2 do 4 nor bobrów o powierzchni 20 m². W ramach robót przewiduje się zabudować 10 uszkodzeń w lewym wale przeciwpowodziowym rzeki Wisły Królewieckiej. Likwidację stanowisk bobrowych po bobrach należy rozpocząć od okoszenia w tym miejscu wału, wycięcia rosnących tam krzaków, rozkopania wału (korony i skarpy) do dna nory i oczyścić wydobywając kije, patyki, trzcinę, rośliny wodne, itp. Po oczyszczeniu miejsca te zabudować warstwami gruntem odłożonym i dowiezionym uzupełniając ubytki wcześniej wytransportowane przez bobry do wody. Po uzupełnieniu i zagęszczeniu uformować korpus wału przywracając do pierwotnego stanu, obsiać mieszanką traw. W ramach robót przewiduje się na lewym wale przeciwpowodziowym Wisły Królewieckiej zabezpieczenie 320 mb odcinka tzw. rusztem stalowym w km ; ; , o długości 150 cm, szerokości 100 cm każdy element, wbity pionowo wzdłuż skarpy odwodnej, górna krawędź rusztu powyżej wody średniej tj. na rzędnej 5,30 m wraz z ułożeniem siatki na skarpie odwodnej oraz naprawy 2 zastawek. Na docinku 320 mb w km ; ; wbudować ruszt stalowy. Zabezpieczenie takie polega na wbiciu w skarpę odwodną 30 cm powyżej średniego lustra wody (na rzędnej 5,30m) rusztu stalowego wykonanego z prętów stalowych o długości 1,50m średnicy Ø10 mm w rozstawie co 10cm, przyspawanych górą do płaskownika. Poszczególne segmenty o długościach 1,00 m należy wbić pionowo w skarpę odwodną w jednym ciągu. W miejscu gdzie wcześniej wykopano rowek o ścianach pionowych o szer. 0,30 m, głębokości 0,20 m i linii wbicia rusztu. Następnie za pomocą osprzętu wcześniej przygotowanego zamontowanego do koparki hydraulicznej wykonać otwory w miejsca montażu rusztu. Montować poszczególne segmenty tworząc jeden ciąg na długości 320 m. Po zamontowaniu rusztu połączyć z siatką zasypać rowek, ułożyć darninę na płask nad rusztem, i obsiać mieszanką traw. Siatka wykonana z drutu stalowego, ocynkowanego o oczkach 5 cm x 5 cm szerokości 1,50 m, ø 3 mm należy zamontować na długości 320 m na skarpie wału pasem szerokości 1,50 m za pomocą szpilek stalowych ø 6 mm, długość 60 cm, następnie siatkę z rusztem stalowym połączyć za pomocą drutu stalowego ocynkowanego ø 3 mm. Następnie wykonać plantowanie skarp i korony nasypów i dokonać przykrycia humusem 5 cm o obsiać mieszankami traw. Zastawkę w lewym wale przeciwpowodziowym rzeki Szkarpawy w km należy naprawić poprzez wydobycie namułu i ziemi w obrębie zastawki, zdemontować istniejący uszkodzony drewniany szandor i zamontować zaimpregnowany drewniany szandor o szerokości 90,00 cm, grubości 6,00 cm i wysokości 120,00 cm, zespolić deski szandoru dwoma śrubami o średnicy ø 12 mm i długości 125 cm, zamocować uchwyt do urządzenia wyciągowego (śruby).

8 Dodatkowo wykonać szandor awaryjny szerokości 90,00 cm, grubości 6,00 cm i wysokości 120,00 cm, zespolić deski szandoru dwoma śrubami o średnicy ø 12 mm i długości 125 cm, zamocować uchwyt do urządzenia wyciągowego (śruby). Zastawkę na kanale G Grochowo w km należy zdemontować istniejący uszkodzony drewniany szandor i zamontować zaimpregnowany drewniany szandor o szerokości 130 cm, grubości 6,00 cm i wysokości 120,00 cm, zespolić deski szandoru istniejącymi dwoma śrubami, zamocować uchwyt do urządzenia wyciągowego (śruby). Roboty na wale należy wykonywać przy niskim stanie wody w rzekach i nie rozmiękczonym wale. Opis działań związanych z kontrolą oraz odbiorem robót. Kontrola jakości robót będzie prowadzona na bieżąco przez kierownika budowy oraz nadzorującego z ramienia inwestora i powinna być potwierdzona odpowiednimi wpisami do dziennika budowy, przekazanego przez inwestora w formie uproszczonej (dla obiektów niewymagających pozwolenia na budowę). Odbiór robót budowlanych. Odbiór robót przeprowadza Inwestor na pisemny wniosek wykonawcy o zakończeniu robót i gotowości przedmiotu umowy do odbioru końcowego. Potwierdzenie tego wpisu lub brak ustosunkowania się przez Zamawiającego w terminie 14 dni od daty złożenia pisemnego zawiadomienia oznaczać będzie osiągnięcie gotowości przedmiotu umowy do odbioru w dacie złożenia pisemnego zawiadomienia do Zamawiającego. Zamawiający wyznaczy termin i rozpoczęcie odbioru przedmiotu umowy w ciągu 14 dni od daty zawiadomienia go o osiągnięciu gotowości do odbioru, zawiadamiając o tym Wykonawcę. Z czynności odbiorów będą spisane protokoły zawierające wszelkie ustalenia dokonane w toku odbiorów.

9 3.1. STRONA TYTUŁOWA PRZEDMIARU ROBÓT 1.Nazwa robót wg Zamawiającego: Obiekt nr 1: Konserwacja gruntowna wałów przeciwpowodziowych gmina Sztutowo, pow. nowodworski, woj. pomorskie. 2.Nazwa i kody robót budowlanych wg Wspólnego Słownika Zamówień: Roboty w zakresie ochrony przeciwpowodziowej Adres obiektu: Gmina Sztutowo, pow. nowodworski, woj. pomorskie 4.Nazwa i adres Zamawiającego: Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku ul. Sucha Gdańsk 5.Data opracowania przedmiaru: Nowy Dwór Gdański r.

10 3.2. PRZEDMIAR ROBÓT Obiekt nr 1: Konserwacja gruntowna wałów przeciwpowodziowych gmina Sztutowo, pow. nowodworski, woj. pomorskie. Lp. Nazwa, opis, obliczenia ilości Jednostka Ilość ) rozkopanie korpusu wału do dna nor, pionowy przerzut gruntu ze złożeniem po obu stronach wykopu (10 x7,73m 3 ) = 77,3 m 3 m 3 77, ) transport gruntu na odległość do 8 km wraz z jego zakupem (10 x 8,70m 3 ) = 87,00 m 3 m 3 87, )zasypanie wyrw gruntem złożonym obok i dowiezionym warstwami 20 cm z ręcznym zagęszczeniem i uformowaniem 3 m korpusu wału 164,30 (77,3 m 3 +87,00 m 3 ) = 164,30 m ) zadarniowanie tych miejsc (metoda na płask) 10 x 6 m² = 60,00 m² m² 60, ) zakup mieszanek traw 5 kg, do podsiewu miejsc zabezpieczonych kg ) zakup 1 litr oprysku w celu dokonania oprysku i likwidacji odrostów krzaków litr Zabezpieczenie lewego wału przeciwpowodziowego rzeki Wisły Królewieckiej w km ; ; rusztem stalowym wraz z siatką na długości 320,00 mb, ruszt stalowy z jednego segmentu o wymiarach 1mx1,50m, z transportem na miejsce i wbudowaniem 1.2.1) - zakup materiału oraz wykonanie rusztu drut o średnicy Ø10 mm co 10 cm, płaskownik w wymiarach 60 mm x 4 mm - wykonanie rusztu stalowego (szer. 1,00 m, wys. 1,50 m), roboty spawalnicze m 320, ) czyszczenie przez szczotkowanie konstrukcji szkieletowej rusztu stalowego, dł. 320 m x szer. 1,00 m x wys. 1,50 m = 480,00 m 2 480,00 m ) malowanie pędzlem lakier asfaltowy ogólnego stosowania do konstrukcji szkieletowych rusztu stalowego, dł. 320 m x szer. m 2 480,00 1,00 m x wys. 1,50 m = 480,00 m ) transport na miejsce z wbudowaniem 320 szt., ciągnik z przyczepą (ruszt o wymiarach 1,00m x 1,50 m = 1,50 m²) m 2 480, ) wykop ręczny liniowy o ścianach pionowych rowka na długości 320 mb o szer. 0,30 m, głębokości 0,20 m w linii wbicia rusztu stalowego, gruntu kat. III, 320 m x 0,30 m x 0,20 m = 19,2 m³ 19,20 m³ 1.2.6) wykonanie osprzętu z prętów o średnicy Ø20 mm i rozstawie co 10 cm, długość prętów 1,50 m przyspawanych do ceownika 120 mm o długości 1,20 m zamontowane do koparki szt. 1 hydraulicznej w celu wykonania otworów w miejscu montażu rusztu stalowego 1.2.7) wbicie rusztu stalowego w jednym ciągu na długości 320 m m 320,00

11 1.2.8) zasypanie rowka z zagęszczeniem ubijakami ręcznymi, grunt kat. III -21m³, 320 m x 0,30 x 0,20 = 19,2 m³ m³ 19, ) plantowanie skarp i korony nasypów przy robotach wod. melioracyjnych, gruntu kat. III, dł. 320m x szer. 6,00 m = 1.920,00 m² 1.920,00 m² ) zadarniowanie miejsc po rowku wykonanym pod ruszt (metoda na płask bez humusu) 320 mb x 0,30 m = 96m² m² 96, ) zakup siatki z drutu stalowego ocynkowanego o oczkach 5cm x 5cm,szerokość 150 cm ze szpilkami do mocowania siatki ø 6mm, długość 60 cm (3 szt/m 2 ), drutu stalowego ocynkowanego m 2 480,00 okrągłego miękkiego ø 2 mm 1,50 x 320 = 480 m ) transport na miejsce z wbudowaniem siatki 480 m 2 m 2 480, ) połączenie siatki na skarpie wału z istniejącym rusztem stalowym drutem stalowym okrągłym miękkim ocynkowanym ø 2mm, z podłożem za pomocą szpilek ø 6mm, długość 60 cm (3 m 320,00 szt/m 2 ) ) Plantowanie skarp i korony nasypów przy robotach wod.- melioracyjnych, gruntu kat. III i przykryciem humusem 5,00 cm m 2 480,00 dł. 320 m x 1,50 mb = 480,00m ) obsianie skarp i korony wału, dł. 320 m x szer. 6,00 m = 1.920,00. m² (Rodzaj materiału oraz schemat rusztu stalowego załączono do dokumentacji). m² 1.920, Naprawa zastawki w lewym wale przeciwpowodziowym rzeki Szkarpawa szt. 1 w km ) Wydobycie ziemi i namułu w obrębie zastawki głębokość 0,50 m x szer. 0,50 m x 0,10 m = 0,025 m 3 m 3 0, ) Zdemontowanie istniejącego spróchniałego szandoru wysokość 120,00 cm x grubość 6,00 cm x szerokość 90,00 cm 1.3.3) zamontowanie drewnianego szandoru zabezpieczonego emulsją od wilgoci wraz z śrubą wyciągową, wysokość 120,00 cm x grubość 6,00 cm x szerokość 90,00 cm ) Wykonanie awaryjnego drewnianego szandoru zabezpieczonego emulsją od wilgoci, wraz z śrubą wyciągowa wysokość 120,00 cm x grubość 6,00 cm x szerokość 90,00 cm 1.4 Naprawa zastawki w kanale G Grochowo szt. 1 w km ) Zdemontowanie istniejącego zepsutego spróchniałego szandoru wysokość 120,00 cm x grubość 6,00 cm x szerokość 130,00 cm 1.4.2) zamontowanie drewnianego szandoru zabezpieczonego emulsją od wilgoci, wysokość 120,00 cm x grubość 6,00 cm x szerokość 130,00 cm szt. 1,00 szt. 1,00 szt. 1 szt. 1,00 szt. 1, Wycinka krzaków średniej gęstości na długości 50 m pasem szerokości 2,0 m z uporządkowaniem terenu 50,00m x 2,00 m = 100 m 2 m 2 100,00

12

13 szpilki 150 cm Qśr Siatka o oczku 5cm x 5 cm drut fi 2mm ocynkowany szpilkowana prętami fi 6mm L=-60cm (3szt/m 2 ) Ruszt stalowy

14 3.3 TABELA PRZEDMIARU ROBÓT Składając ofertę w postępowaniu o zamówienie publiczne prowadzonym w trybie przetargu nieograniczonego na roboty budowlane p.n. Obiekt nr 1: Konserwacja gruntowna wałów przeciwpowodziowych gmina Sztutowo, pow. nowodworski, woj. pomorskie. oświadczam, że do realizacji niniejszego zamówienia będziemy stosować dane zawarte w poniższej tabeli. Lp. Kod pozycji Przedmiaru Symbol eto Nazwa, opis, obliczenia, ilość Jednostka Ilość jednostek Zabudowa nor i wyrw w lewym wale p.pow. rzeki Wisły Królewiecka stanowisk 10 1) rozkopanie korpusu wału do dna nor, pionowy przerzut gruntu ze złożeniem po obu stronach wykopu (10 x7,73m 3 ) = 77,3 m 3 m 3 77,30 2) transport gruntu na odległość do 8 km wraz z jego zakupem m 3 87,00 (10 x 8,70m 3 ) = 87,00 m 3 3)zasypanie wyrw gruntem złożonym obok i dowiezionym warstwami 20 cm z ręcznym zagęszczeniem i uformowaniem korpusu m 3 164,30 wału (77,3 m 3 +87,00 m 3 ) = 164,30 m 3 4) zadarniowanie tych miejsc (metoda na płask) m² 60,00 10 x 6 m² = 60,00 m² 5) zakup mieszanek traw 5 kg, do podsiewu miejsc zabezpieczonych kg 5 6) zakup 1 litr oprysku i dokonać oprysku w celu likwidacji odrostów krzaków litr 1 7) Zabezpieczenie Lewego Wału przeciwpowodziowego rzeki Wisły Królewieckiej w km ; m 320, ; rusztem stalowym na długości 320 mb Położenie i wbudowanie siatki z drutu stalowego w km ; ; na długości 320 mb Lewy wał p.pow. rz. Wisły Królewieckiej 8) zakup siatki z drutu stalowego ocynkowanego o oczkach 5cm x m 2 480,00 5cm,szerokość 150 cm ze szpilkami do mocowania siatki ø 6mm, długość 60 cm (3 szt/m 2 ), drutu stalowego ocynkowanego okrągłego miękkiego ø 2 mm 1,50 x 320,00 = 480,00 m 2 9) transport na miejsce z wbudowaniem siatki 480,00 m 2 m2 480,00

15 Nowy Dwór Gdański r. 10) połączenie siatki na skarpie wału z istniejącym rusztem stalowym drutem stalowym okrągłym miękkim ocynkowanym ø 2mm, z podłożem za pomocą szpilek ø 6mm, długość 60 cm (3 szt/m 2 ) 11) Plantowanie skarp i korony nasypów przy robotach wod.-melioracyjnych, gruntu kat. III i przykryciem humusem 5,00 cm dł. 320,00 m x 1,50 mb = 480,00m 2 12) obsianie skarp i korony wału, dł. 320,00 m x szer. 6,00 m = 1.920,00 m² (Rodzaj materiału oraz schemat rusztu stalowego załączono do dokumentacji). 13) naprawa zastawki w Lewym Wale Przeciwpowodziowym rzeki Szkarpawa w km wraz z wykonaniem szandoru awaryjnego 14) naprawa zastawki w kanale G m 320,00 2 m 480,00 m² 1.920,00 szt. 1 szt. 1 Grochowo w km ) Wycinka krzaków średniej gęstości na długości 50 m pasem szerokości 2,0 m m 2 100,00 50,00m x 2,00 m = 100 m 2 Sporządził:

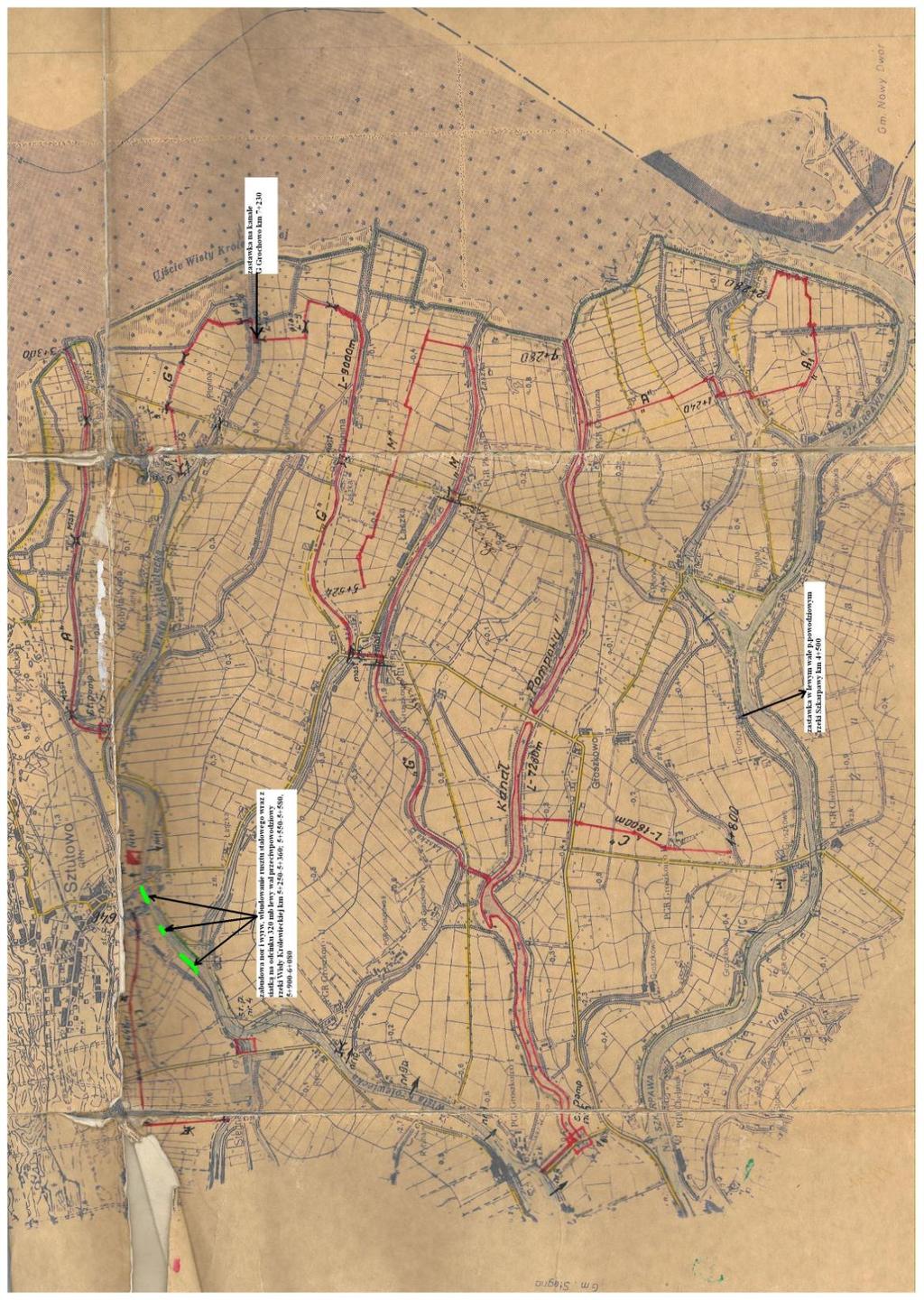

16 3.3. MAPA POGLĄDOWA
