1 PROJEKT BUDOWLANO-WYKONAWCZY INSTALACJI SANITARNYCH DLA INWESTYCJI PRZEBUDOWA Z ROZBUDOWĄ BUDYNKU GIMNAZJUM W NOWEJ SUCHEJ NA POTRZEBY URZĘDU GMINY W NOWEJ SUCHEJ WRAZ Z ZAGOSPODAROWANIEM TERENU, BUDOWĄ MAŁEJ ARCHITEKTURY, INFRASTRUKTURY TECHNICZNEJ, SCHODÓW ZEWNĘTRZNYCH, POCHYLNI DLA OSÓB NIEPEŁNOSPRAWNYCH, PARKINGU, MIEJSCA GROMADZENIA ODPADÓW STAŁYCH, ZIELENI, NA DZ. NR EW. 0/4, 0/7, 0/8, OBRĘB NOWA SUCHA INWESTOR: Gmina Nowa Sucha Nowa Sucha Nowa Sucha PROJEKTANT: mgr inż. Adam Lal upr. nr MAP/03/POOS/ PROJEKTANT: mgr inż. Krystyna Żółkiewska upr. nr GP-II-734/09/94 KRAKÓW, MARZEC 0

2 ZAWARTOŚĆ OPRACOWANIA OPIS TECHNICZNY Spis treści.uwagi OGÓLNE... 3.PODSTAWA OPRACOWANIA INSTALACJA WODY Obliczenie przepływu miarodajnego Instalacja wody zimnej Instalacja wody ciepłej INSTALACJA KANALIZACJI SANITARNEJ INSTALACJA KANALIZACJI DESZCZOWEJ INSTALACJA C.O Sumaryczna strata ciepła budynku Φ bud Elementy inst. c.o. - budynku INSTALACJA WENTYLACJI I KLIMATYZACJI KOTŁOWNIA NA EKOGROSZEK SKŁAD PALIWA ŻUŻLOWNIA UWAGI KOŃCOWE... Spis rysunków. Plan sytuacyjny S-. Rzut piwnicy instalacja wod-kan S- 3. Rzut parteru instalacja wod-kan S-3 4. Rzut pietra instalacja wod-kan S-4 5. Rzut piwnicy instalacja c.o. S-5 6. Rzut parteru instalacja c.o. S-6 7. Rzut pietra instalacja c.o. S-7 8. Rzut piwnicy instalacja wentylacji i klimatyzacji S-8 9. Rzut parteru instalacja wentylacji i klimatyzacji S-9 0. Rzut pietra instalacja wentylacji i klimatyzacji S-0. Rzut dachu instalacja wentylacji i klimatyzacji S-. Rzut piwnicy - kotłownia S- 3. Rzut dachu - kotłownia S-3 4. Schemat połączeń kotłowych S-4 5. Rozwinięcie instalacji c.o. S-5 6. Profil wody S-6 7. Profile kanalizacji sanitarnej S-7 8. Profile kanalizacji deszczowej S-8 9. Profile kanalizacji deszczowej S-9 0. Profile kanalizacji deszczowej 3 S-0

3 . UWAGI OGÓLNE Przedmiotem opracowania jest projekt budowlano-wykonawczy instalacji sanitarnych do projektowanego budynku użyteczności publicznej miejscowości Nowa Sucha na dz. nr dz. nr ew. 0/4, 0/7, 0/8, obręb Nowa Sucha. Projektowany budynek jest budynkiem jedno piętrowym z podpiwniczeniem. Woda do projektowanego budynku dostarczona będzie za pomocą istniejącego przyłącza wody (przebudowa podejścia do budynku) Ścieki z projektowanego budynku odprowadzane będą istniejącym przyłączem Dn50 do kanału sanitarnego. Wody opadowe z terenu inwestycji odprowadzane będą do kanału deszczowego. Wody opadowe oraz ścieki sanitarne z teru inwestycji odprowadzane będą systemem grawitacyjnopompowym. Źródło ciepła dla budynku stanowić będzie kocioł z zasobnikiem na ekogroszek zlokalizowany na w piwnicy w wydzielonym pomieszczeniu.. PODSTAWA OPRACOWANIA Niniejszy projekt został opracowany w oparciu o: Mapę ewidencyjną Mapę sytuacyjno wysokościową, Warunki techniczne Rozporządzenie Ministra Infrastruktury z dnia kwietnia 00 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. Nr 75, poz. 690 z póź. zm. z dnia 5 czerwca 00 r.) z późniejszymi zmianami; Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 003r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U.003 Nr 0 poz. 33 ), Obwieszczenie Marszałka Sejmu Rzeczpospolitej Polskiej z dnia listopada 003r. w sprawie jednolitego tekstu ustawy - Prawo Budowlane (Dz.U.003 Nr 07 poz. 06) z późniejszymi zmianami; 3. INSTALACJA WODY 3. Obliczenie przepływu miarodajnego Przepływ obliczeniowy określono w oparciu o normę PN-9/B-0706 Instalacje wodociągowe-wymagania w projektowaniu : gdzie: qn - normatywny wypływ z punktów czerpalnych [dm 3 /s] Miarodajny przepływ wody zimnej i ciepłej dla budynku objętego opracowaniem Woda zimna Rodzaj punktu Przepływ Razem qn czerpalnego Ilość qn [dm 3 /s] [dm 3 /s] Zlewozmywak 3 0,07 0, Umywalka 7 0,07 0,49 WC 5 0,3 0,65 Prysznic 0,07 0,07 Razem,4 Do doboru wodomierza przepływ miarodajny liczy się jedynie dla zimnej wody: q = 0,698(Σqn) 0,45 0,4 [dm 3 /s] q = 0,698(,4) 0,45 0,4 [dm 3 /s] Stąd obliczeniowy przepływ wynosi: q = 0,68[dm 3 /s] =,3 [m 3 /h] Pomiar zużycia wody w budynku odbywać się będzie za pomocą wodomierza zlokalizowanego w ogrzewanym pom. garażu wg załączonego schematu montażowego. Dobór wodomierza dla budynku objętego opracowaniem:

4 q w - umowny przepływ obliczeniowy m 3 /h q w = *q q w = *,3 = 4,6 [m 3 /h] Pomiar zużycia zimnej wody dla lokalu mieszkalnego odbywać się będzie wodomierzem typ JS-,5 Dn0. Charakterystyczne przepływy wodomierza JS-,5 Dn0: - przepływ ciągły: Q 3 = 4,00 m 3 /h - przepływ max: Q 4 = 5,00 m 3 /h 3. Instalacja wody zimnej Woda do budynku dostarczana będzie istniejącym przyłączem Ø63PE. W związku ze zmianą przeznaczenia pomieszczeń przeprojektowano wejście wody do budynku. Projektowany przewód wodociągowy prowadzony będzie w gruncie na średniej głębokości ok.,5m. Po wejściu do budynku zaprojektowano zestaw wodomierzowy do pomiaru ilości zużytej wody. W całym obiekcie zaprojektowano instalację wody zimnej z rur: stalowych ocynkowanych łączonych za pomocą gwintowania instalacja prowadzona na poziomie piwnicy wraz z pionami. tworzywowych wielowarstwowych stabilizowanych np. ALUPEX instalacja prowadzona w warstwach posadzkowych oraz bruzdach ściennych na parterze i piętrze Projektowana instalacja prowadzona jest w tradycyjnym systemie trójnikowym, polegającym na prowadzeniu przewodów z wykorzystaniem trójników redukcyjnych oraz przewodów o różnych średnicach. Główne rozprowadzenie przewodów zaprojektowano w przestrzeni pod stropem piwnicy. Rurociągi należy prowadzić z średnim spadkiem zapewniającym możliwość odwodnienia instalacji w kilku punktach oraz odpowietrzenia przez najwyżej położone punkty czerpalne. Przejścia przez ściany i przez stropy należy wykonać w rurach stalowych ochronnych, przy czym w miejscach tych nie może być połączeń rur. Przestrzeń między rurą, a tuleją powinna być wypełniona materiałem elastycznym. Przy przejściach instalacji przez ściany stanowiące strefę ogniową (np. kotłowni) należy zastosować typowe przejścia ochronne np. f-my Hilti. Wysokość zamontowania armatury czerpalnej nad przyborami sanitarnymi powinna być zgodna z PN-8/B Oś armatury czerpalnej powinna być ustawiona na osi symetrii przyboru. Przed każdym przyborem sanitarnym musi być zagwarantowana wymagana normatywna powierzchnia użytkowa oraz wymagane odległości od ścian bocznych i między przyborami. Wysokość ustawienia przyborów powinna być zgodna z PN-8B lub zgodna z wymogami producenta. Przybory powinny być przymocowane do ścian lub podłóg w sposób zapewniający właściwe ich użytkowanie oraz łatwy montaż i demontaż. Dodatkowo zaprojektowano doprowadzenie wody brodzika. W tym celu zaprojektowano w pomieszczeniu -,7 (pom. porządkowe) zawór zwrotny Dn0 typ EA oraz zawór spustowy umożliwiający odwodnienie instalacji na okres zimowy. Instalacja zimnej wody musi zapewniać doprowadzenie wody do poszczególnych punktów czerpalnych o ciśnieniu nie przekraczającym 0,6 MPa i nie mniejszym niż 0,05 MPa. 3.3 Instalacja wody ciepłej Ciepła woda użytkowa w budynku przygotowywana będzie w zasobiku c.w.u. zasilanym z układu solarnego oraz kotła (np. typ DIETRISOL ULTRA LIGHT -II 300-4). Prowadzenie przewodów wody ciepłej i cyrkulacji jest analogiczne do przewodów wody zimnej. Główne rozprowadzenie instalacji wody zaprojektowano pod stropem piwnicy z rur stalowych oraz piony, pozostałe rury na poziomie parteru i piętra należy wykonać z rur wielowarstwowych stabilizowanych w warstwach posadzkowych i bruzdach ściennych. Prowadzenie przewodów wg rysunków. Zaprojektowane rozprowadzenie przewodów zapewnia ich kompensację. Izolacja Projektuje się izolację termiczną o grubości zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 6 listopada 008 r. Zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

5 4. INSTALACJA KANALIZACJI SANITARNEJ W budynku przewody poziome kanalizacji sanitarnej prowadzone są pod posadzką parteru. Zaprojektowano instalację z rur PVC. Piony należy wyposażyć w rewizje czyszczakowe, oraz zakończyć rurami wywiewnymi wyprowadzonymi ponad dach. Piony kanalizacyjne przymocować do ścian za pomocą haków lub obejm montowanych pod kielichem rury. Między zewnętrzną ścianką rury a obejmą stosować podkładki elastyczne. Poziome przewody kanalizacyjne układać w kierunku przeciwnym do przepływu ścieków. Piony kanalizacyjne oraz podejścia do przyborów sanitarnych należy wykonać z rur PVC do kanalizacji wewnętrznej, natomiast poziomy prowadzone w warstwach posadzkowych z rur kanalizacyjnych PVC SDR-44 do kanalizacji zewnętrznej. Sposób prowadzenia rurociągu i materiał pokazano na rzutach. W celu odprowadzenia ścieków ze studni schładzającej należy w pomieszczeniu kotłowni zamontować pompę ręczną. Przepływ obliczeniowy kanalizacji sanitarnej dla projektowanego budynku mieszkalnego Przybór sanitarny Równoważnik Razem Ilość AWs ΣAWs Zlewozmywak 3,0 3,0 Umywalka 7 0,5 3,5 WC 5,5,5 Prysznic,0,0 Razem 9,5 qs = K AWs dm 3 /s qs = 0,5 9,5dm 3 /s =, dm 3 /s W celu odprowadzenia ścieków sanitarnych z poziomu piwnicy zaprojektowano pompownię ścieków sanitarnych typu UFK 5/M f-my JUNG Pompen z rurociąg tłoczny Ø63 PE00 SDR TS (wg. karty katalogowej). Ścieki z pompowni odpompowywane będą do istniejącej studni Si (studnia do wymiany) która będzie pełniła funkcję studni rozprężnej. Projektowana pompownia musi być wyposażona w dwie pompy pracujące naprzemienni,. Taki układ pozwoli na ciągłą i bezawaryjną pracę pompowni.

6 5. INSTALACJA KANALIZACJI DESZCZOWEJ Wody deszczowe odprowadzane będą dwoma przyłączami do istniejącej studni Di. Dodatkowo zaprojektowano studnię D na kanale deszczowym D400. Zaprojektowano odprowadzenie wód deszczowych powstałych z opadów atmosferycznych oraz roztopienia ściegu z terenu inwestycji za pomocą: rur spustowych z dachu budynku wpustów ulicznych z terenu parkingu odwodnienia liniowe, oraz wpusty żeliwne z chodników, zjazdów, miejsca zsypu Wody opadowe z dachu odprowadzone będą rurami spustowymi do kanalizacji deszczowej. Odcinek rur spustowych,5m powyżej terenu należy wykonać z żeliwa. Wody deszczowe z zjazdu, zejścia do kotłowni oraz zsypu odprowadzane będą odwodnianiem liniowym i kratkami żeliwnymi z zabezpieczeniem przed zjawiskiem cofki do pompowni wód deszczowych. Zaprojektowano pompownię ścieków sanitarnych typu np. UFK 5/4B3 f-my JUNG Pompen z rurociąg tłoczny Ø90 PE00 SDR TS (wg. karty katalogowej). Ścieki z pompowni odpompowywane będą do projektowanej studni D, która będzie pełniła funkcję studni rozprężnej. Projektowana pompownia musi być wyposażona w dwie pompy pracujące naprzemienni,. Taki układ pozwoli na ciągłą i bezawaryjną pracę pompowni. Wody opadowe ujęte wpustami ulicznymi odprowadzone zostaną przykanalikami do kolektora zbiorczego, a następnie przyłączami do kanału deszczowego. Dno wpustu należy przegłębić 0,7m poniżej dna wychodzącej rury. Pozwoli to na stworzenie osadnika w którym zatrzymywane będą cząstki stałe np. piasek. W celu wykonania kanalizacji deszczowej należy zastosować rury PCV-U łączonych kielichowo na uszczelkę klasy min SN. Bilans ilości wód opadowych Pole powierzchni terenu odwadnianego: powierzchnia dachu 390m powierzchnia terenu utwardzonego kostką brukową 900m powierzchnia terenu zielonego 583m Współczynnik redukcji zlewni: dach 0,8 kostka brukowa 0,6 teren zielony 0,5 Deszcz miarodajny q=5 l/s/ha Deszcz nawalny (burzowy) q=3 l/s/ha F q φ Q = dm 0000 = Obliczenie deszczu miarodajnego o natężeniu 5 l/s/ha [ ,8] + [ ,6] + [ ,5] Q = =,76dm 0000 Obliczenie deszczu nawalnego o natężeniu 3 l/s/ha [ ,8] + [ ,6] + [ ,5] Q = = 4,0 dm 0000 kanalizacyjne: 3 s 3 = 9,94 m s 3 3 h = 86,76m s Dla prawidłowego działania instalacji kanalizacji deszczowej zaprojektowano studnie - Ø600 betonowa wpust uliczny 8 szt. - Ø000 betonowa studzienka osadnikowa szt. - Ø00 betonowa studzienka rewizyjna 8 szt. - Ø00 betonowa pompownia szt. 3 h

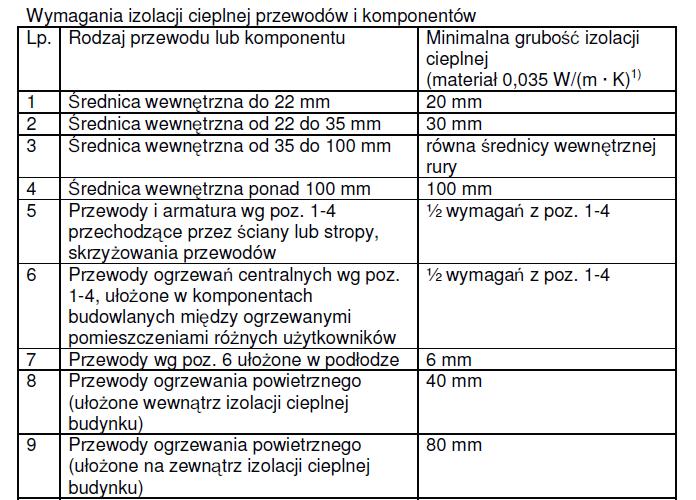

7 6. INSTALACJA C.O. 6.Sumaryczna strata ciepła budynku Φ bud Sumaryczna strata ciepła na potrzeby instalacji c.o. dla budynku została obliczona zgodnie z EN ISO 6946 i wynosi W (przy max. przepływie powietrza w budynku 30m3/os). 6. Elementy inst. c.o. - budynku Projektowana instalacja c.o. zasilana będzie wodą grzewczą o parametrach 70/50 o C. Źródło ciepła stanowić będzie kotłownia na ekogroszek zlokalizowana na poziomie piwnicy w wydzielonym pomieszczeniu. Rurociągi W projekcie przyjęto wykonanie instalacji c.o. z rur: stalowe rozprowadzenie na poziomie piwnicy oraz piony miedziane rozprowadzenie po ścianach na parterze i piętrze Jako elementy grzejne przewiduje się zastosowanie: płytowych konwektorowych z zasilaniem od dołu płytowych konwektorowych cynkowanych ogniowo z zasilaniem od dołu w pomieszczeniu sanitarnym Na rzutach kondygnacji podano stratę ciepła poszczególnych pomieszczeń, którą muszą pokryć zastosowane grzejniki. Armatura wkładki zaworowe dla grzejników zasilanych od dołu (zintegrowane) zawory regulacyjne odcinające zawory kołnierzowe w kotłowni odpowietrzniki automatyczne Izolacja Projektuje się izolację termiczną o grubości zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 6 listopada 008 r. Zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Odpowietrzenie Odpowietrzenie instalacji c.o. będzie możliwe poprzez : odpowietrzniki w kotłowni

8 odpowietrzniki przy rozdzielaczach odpowietrzniki przy grzejnikach. 7. INSTALACJA WENTYLACJI I KLIMATYZACJI W obiekcie zaprojektowano wentylację grawitacyjną. Powietrze do pomieszczeń doprowadzane będzie po przez uchylne okna. Dodatkowo dla pomieszczenia 0, (sala wielofunkcyjna) zaprojektowano wentylator dachowy Das-50 n=900 obr/min z podstawą tłumiącą PTL-50 włączany ręcznie w przypadku niewystarczającej wentylacji grawitacyjnej. W przypadku włączenia wentylatora należy roszczenić okna. W pomieszczeniach sanitarnych na kanale wywiewnym należy zastosować wentylator EDM00 który będzie załączany wraz ze światłem i wyłączany z opóźnieniem 5 minutowym (pom.-,06; -,07; -,3; -,4; -,7; 0,05; 0,06; 0,0, 0,;,05;,06;,7). Wentylator pozostający w spoczynku nie zaburza przepływu grawitacyjnego powietrza. W drzwiach do pomieszczeń sanitarnych należy zastosować kratki nawiewne o pow. min.0 cm. Dodatkowo zgodnie z wytycznymi Inwestora w pomieszczeniach wskazanych tj. serwerownia oraz sala wielofunkcyjna zastosowano klimatyzatory ścienne. Dobór urządzeń: Wentylator wywiewny - pom. socjalne oraz wc typ EDM00 f-my Venture Industries prędkość obrotowa 450 wydajność 95 m 3 /h pobór mocy elektrycznej 3W Klimatyzator w serwerowni,: jednostka wewnętrzna typ RAS-SKV()-E f-my Toshiba, jednostka zewnętrzna typ RAS-SAV()-E f-my Toshiba, wydajność grzewcza 7,5 kw wydajność chłodnicza 6,0 kw przepływ powietrza 3 m3/h 8. KOTŁOWNIA NA EKOGROSZEK Bilans zapotrzebowania ciepłą: instalacja c.o. 67,84 kw instalacja dla c.w.u. 4,5 kw Jednostka kotłowa: Źródłem ciepła dla budynku stanowić będzie kocioł na Ekogroszek np. typ Defro Duo o modulacji mocy,5-75kw. Projektowany kocioł należy wyposażyć w zasobnik na paliwo. Projektowany kocioł pracować będzie z priorytetem c.w.u. Kocioł zasilać będzie wężownicę w zasobniku c.w.u. który wchodzi w skład układu solarnego np. typu Dietrisol Ultra Light 300-/4 złożonego z: zasobniku c.w.u. 300 l kolektory słoneczne szt. stacja solarna Zabezpieczenie układu grzewczego: Układy grzewcze należy zabezpieczyć przed wzrostem ciśnienia zgodnie z normą PN-9 B-043. Instalacja grzewcza wraz z kotłem zabezpieczona będzie po przez: - naczynie wzbiorcze otwarte o pojemności użytkowej 37,0 dm 3 - rurę bezpieczeństwa Dn40 L=5m - rurę wzbiorczą Dn5 L=5m

9 Pompa obiegu kotłowego Dla danych : G= 4,3 m 3 /h H= 4,7 m sw. Dobrana została pompa typ NBG /40 firmy Grundfos. Pompa cyrkulacyjna c.w.u. Dla danych : G=,5 m 3 /h H= 4,0 m sw. Dobrana została pompa typ ALPHA firmy Grundfos (pompa musi posiadać atest do wody pitnej) Komin Spaliny z kotła odprowadzane będą przewodem spalinowym (stalowym) do komina dymowego wydanym w projekcie budowlanym. Komin należy wykonać z kształtek ceramicznych. Ilość sztuk Zestawienie elementów kotłowni Urządzenie Poz Charakterystyka Producent Kocioł grzewczy Defro Duo o mocy 75 kw Defro Układ solarny złożony z zasobnika z dwoma wężownicami o pojemności 300l, dwóch kolektorów DIETRISOL ULTRA LIGHT -II De Dietrich słonecznych, stacji solarnej oraz naczyniem zwbiorczym Naczynie wzbiorcze otwarte zabezpieczenie układu 3 Pojemność użytkowa 37 dm c.o. Rozdzielacz zasilanie 4 L = 0,90m Dn Rozdzielacz powrót 5 L = 0,90m Dn Pompa obiegu kotłowego 6 NBG /40 Grundfos Pompa cyrkulacyjna 7 ALPHA Grundfos Naczynie zamknięte zabezpieczające zasobnik DD8 Reflex c.w.u. Rura bezpieczeństwa Dn40 L=5m --- Rura wzbiorcza Dn5 L=5m --- Filtr instalacji c.o. Dn Manometr techniczny --- Zawór kołnierzowy odcinający Dn Zawór kołnierzowy odcinający Dn Zawór kulowy odcinający Dn0 --- Zawór zwrotny Dn Zawór różnicowy Dn Zawór regulujący STAD Dn5 --- Zawór regulujący STAD Dn3 --- Zawór odcinający kulowy do wody pitnej Dn5 --- Zawór odcinający kulowy do wody pitnej Dn40 Zawór odcinający kulowy do wody pitnej Dn50

10 9. SKŁAD PALIWA Zgodnie z normą PN-9 B-043 zaprojektowano wydzielone pomieszczenie nr -,05 będące składem paliwa na potrzeby grzewcze kotłowni. Pomieszczenie zlokalizowane jest na najniższej kondygnacji (piwnicy). W celu dostarczenia paliwa do pomieszczenia został zaprojektowany zsyp umożliwiający rozładunek paliwa (wg. części architektonicznej). Dodatkowo w pomieszczeniu zaprojektowano wentylację grawitacyjną umożliwiającą wymianę powietrza na poziomie co najmniej jednokrotnej w ciągu godziny. Powietrze dostarczane będzie do pomieszczenia kanałem nawiewnym zlokalizowanym w ścianie zewnętrznej (kanał 6x6 cm), natomiast, wywiew kanałem Ø6cm. Powierzchnia składu paliwa zależy od zapotrzebowania kotłowni na paliwo, które wynika przede wszystkim z rocznego zapotrzebowania na ciepło budynku, wartości opałowej paliwa oraz sprawności całkowitej systemu ogrzewania. Powierzchnia składu paliwa dla kotłowni wbudowanych obliczona została z następującego wzoru: F sp B ( + a) = [ m ] ρ h p p w którym: B - ilość magazynowanego paliwa, [kg], - (przyjęto 7000) ρ p - gęstość nasypowa magazynowanego paliwa, [kg/m3] - (wartość przyjęto 700) h p - wysokość warstwy magazynowanego paliwa, która zależy od rodzaju paliwa, [m]. (wartość h =,6 -,0 m przyjęto,6) a - dodatek na komunikację 0,5-0,5 (przyjęto 0,5) Średnie zapotrzebowanie kotła wynosi 0,6 kg/h. Przy założeniu ciągłej pracy kotła na poziomie godzin w ciągu doby (ciągle spalanie ) zapotrzebowanie na opał w ciągu doby wynosi 7,kg 7500 ( + 0,5) F sp = = 8,37[ m ] 700,6 Po przeprowadzeniu powyższych obliczeń stwierdza się ze dobrane pomieszczenie na skład opału jest wystarczające na zmagazynowanie opału na około 59 dni. 0. ŻUŻLOWNIA Zgodnie z normą PN-9 B-043 zaprojektowano wydzielone pomieszczenie nr -,04 będące pomieszczeniem na składowanie popiołu. Pomieszczenie zlokalizowane jest na najniższej kondygnacji (piwnicy), przy kotłowni. Popiół z pomieszczenia będzie wynoszony ręcznie bez urządzeń mechanicznych. Dodatkowo w pomieszczeniu zaprojektowano wentylację grawitacyjną umożliwiającą wymianę powietrza na poziomie co najmniej trzykrotnej w ciągu godziny. Powietrze dostarczane będzie do pomieszczenia kanałem nawiewnym zlokalizowanym w ścianie zewnętrznej (kanał 6x6 cm), natomiast, wywiew kanałem Ø6cm. Zabrania się zalewanie popiołu wodą.

11 Powierzchnia żużlowi obliczona została z następującego wzoru: F ż Bż = ρ h ż ż [ m ] w którym: B ż = 0,007 B n A [ kg] B ż - masa gromadzonego żużla. [kg], h ż - warstwa składowania, [m], - (przyjęto, m), ρ ż - gęstość nasypowa, [kg/m3]. Wartość Pż = 800 kg/m3, B - ilość paliwa, [kg], n liczba dni składowania (przyjęto 30 dni) A - zawartość żużla i popiołu w paliwie, (przyjęto 5%) B ż = 0, ,5 = 393,8 [ kg] 393,8 F ż = = 0,6 [ m ] 800, Po przeprowadzeniu powyższych obliczeń stwierdza się ze dobrane pomieszczenie na składowanie popiołu jest wystarczające jego zmagazynowanie na 40 dni.. UWAGI KOŃCOWE Wykonawca wykona we własnym zakresie projekt organizacji robót ze szczególnym uwzględnieniem BHP (Dz.U.003 Nr47 poz.40). Całość prac wykonać zgodnie z Warunkami technicznymi, DTR producenta, obowiązującymi przepisami i normami. Przed przystąpieniem do robót ziemnych należy zawiadomić zainteresowane instytucje i administratorów, których uzbrojenie znajduje się w pobliżu o terminie rozpoczęcia robót. Całość robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montażowych. Część II : Instalacje sanitarne i przemysłowe, wydane przez Ministerstwo Gospodarki Przestrzennej i Budownictwa, Centralny Ośrodek Badawczo Rozwojowy Techniki Instalacyjnej Instal Warszawa. Po wykonaniu, zgodnie wymaganiami, instalację przepłukać i przeprowadzić próbę szczelności. Po wykonaniu uzbrojenia zewnętrznego należy wykonać geodezyjną inwentaryzację powykonawczą.

12 Specyfikacja ofertowa Tel. Fax Firma Projekt ID projektu Nowa Sucha Strona: Data / Wykonane przez: Poz. Oznaczenie Instalacja: UFK 5/4 B3. UFK 5/4 B3 JUNG PUMPEN Pompa zatapialna UFK 5/4 B3 Antyeksplozyjna Art.-Nr Budowy pionowej z poziomym wylotem tlocznym, regulacaja wirnika oraz szczeliny osiowej, SiC pierscienie uszczelniajace, komora olejowa z gniazdem dla czujnika szczelnosci, podwójne pierscienie uszczelniajace z uszlache tnionego wegla impregnowanego osadzone obustronnie na wale silnika, dopuszczalny suchobieg, silnik sprawdzany wg. PTB, wejscie przewodu zasilajacego zalane wodoszczelnym szczeliwem. wirnik : jednokanalowy wolny przelot : 70 mm wylot tloczny : DN 80 wydajnosc : Q = 98-4 cbm/h wysokosc tloczenia : H = - 9 m obroty : n = 385 /min moc : P=,50 kw prad znamionowy : I = 5,8/3,3 A rozruch : bezposredni prad/napiecie : trójfazowy 30/400 V rodzaj ochrony : IP 68 nr.dopuszczeniowy : Z Ex-ochrona : E Ex dii BT4 zabezpieczenie silnika : termostat uzwojenia typ kabla : H07RN-F-6G,5 dlugosc kabla : 0 m ciezar : 49 kg Funkcja termostatu uzwojenia realizowana jest przez odpowiednio dobrane urzadzenie sterujace. Dodatkowo wymagany jest wyzwalacz nadmiarowo pradowy wzglednie wylacznik ochronny silnika.

13 <Abteilung> Tel. <Telefonnummer> Fax <Fax Nr.> Dane techniczne Firma Projekt Nowa Sucha Strona: ID projektu Technische Daten / Technical Data Data <Telefonnummer> Wykonane przez: <Erstellt durch> Nosiwo Temperatura robocza Gestosc Lepkosc kinematyczna Natezenie przeplywu Scieki, z fekaliami 0 C Dane eksplotacyjne 999,64 kg/m³,3 mm²/s 3,7 l/s Wysokosc geodezyjna Hgeo Wysokosc strat Hv Wysokosc manometryczna Hman / m 5 m 5 m 8 9 Producent Jung Pumpen Pompa Max. Temperatura robocza 40 C 0 Opis pompy UFK 5/4 B3 Stopien cisnienia nominalnego PN 6/ PN 0 Natezenie przeplywu (pojedyncza) 4,8 l/s Króciec ssacy Wysokosc podnoszenia (pojedyncza) 8,43 m Króciec tloczny DN 80 3 Natezenie przeplywu (równolegla) Pobór mocy P 4 Wysokosc podnoszenia (równolegla) Obroty 385 /min 5 Rodzaj wirnika Jednokanalowy Wirnik przelotowy 70 mm 7 8 Obudowa GG-5 Material 9 Walek C 45 K 0 Wirnik GG-5 Obudowa silnika GG-0 3 Uszczelnienie walu Producent Jung Pumpen Silnik 9 Rodzaj silnika 3~ Wielkosc Czestotliwosc Moc 50 Hz,5 kw Rodzaj ochronny cosϕ IP 68 0,8 3 Obroty nominalne 440 /min 33 Napiecie nominalne 400 V 34 Prad nominalny 3, A Rodzaj pracy S Urzadzenie Ciezar 46 kg

14 <Abteilung> Tel. <Telefonnummer> Fax <Fax Nr.> Krzywa Firma <Telefonnummer> Projekt ID projektu Nowa Sucha Kennlinie / Performance Curve Wykonane przez: <Erstellt durch> Strona: Data 3 / UFK 5/4 B3 [m] Wysokosc podnoszenia 0,8 0,4 0 9,6 9, 8,8 8,4 8 7,6 7, 6,8 6,4 6 5,6 5, 4,8 4,4 4 3,6 3,,8,4,6, 0,8 0,4 5/4 B3 [] [l/s] Pompa: Nosiwo: Punkt pracy (pojedyncza) Punkt pracy (praca równolegla) UFK 5/4 B3 Scieki, z fekaliami 4,8 l/s 8,43 m

15 <Abteilung> Tel. <Telefonnummer> Fax <Fax Nr.> Wymiary glówne i montazowe Firma <Telefonnummer> Projekt ID projektu Wykonane przez: <Erstellt durch> Nowa Sucha Strona: 4 / 4 Abmessungen (Tabelle) / Dimensions Data(Table) UFK 5/4 B3 B min.0 K L M DN PN0 A 5 O 4xØ6 P C D min. G Q H J E F Wymiary w mm A 50 H 95 P 65 B 490 J 5 Q 5 C 45 K 00 D 5 L 55 E 470 M 74 F 690 N 5 G 390 O 80 Króciec ssacy: Króciec tloczny: DN 80 Ciezar w kg: 46

16 Specyfikacja ofertowa Tel. Fax Firma Projekt ID projektu Nowa Sucha Strona: Data / Wykonane przez: Poz. Oznaczenie Instalacja: UFK 5/ M. UFK 5/ M JUNG PUMPEN Pompa zatapialna UFK 5/ M - Multicut antyeksplozyjna Art.-Nr. 980 budowy pionowej z poziomym wylotem tlocznym, zabudowanym na zew. pompy zespolem rozdrabniajacym, nóz obrotowy oraz plyta tnaca z spiralnymi rowkami wykonane sa z hartowanej stali nierdzewnej 57HRC, pierscienie uszczelniajace wykonane z SiC, komora olejowa z gniazdem dla czujnika szczelnosci, podwójne pierscienie uszczelniajace slizgowe osadzone obustronnie na wale w komorze silnika, dopuszczalny suchobieg, silnik kontrolowany wg. PTB, wejscie kablowe zalane wodoszczelnym szczeliwem i zakonczone wtyczka. wirnik : otwarty 5 lopatkowy wolny przelot : 7 mm wylot tloczny : DN 3 wydajnosc : Q = 8-6 cbm/h wysokosc tloczenia : H = 6 - m obroty : n = 896 /min moc : P=, kw prad znamionowy : I = 7,6/4,4 A rozruch : bezposredni prad/napiecie : trójfazowy 30/400 V rodzaj ochrony : IP 68 nr. dopuszczenia : Z Ex-ochrona : E Ex dii BT4 zabezpieczenie silnika : termostat uzwojenia typ kabla : H07RN-F-6G,5 dlugosc kabla : 0 m ciezar : 38 kg Funkcja termostatu uzwojenia realizowana jest przez odpowiednio dobrane urzadzenie sterujace. Dodatkowo wymagany jest wyzwalacz nadmiarowo pradowy wzglednie wlacznik ochrony silnika.

17 <Abteilung> Tel. <Telefonnummer> Fax <Fax Nr.> Dane techniczne Firma Projekt Nowa Sucha Strona: ID projektu Technische Daten / Technical Data Data <Telefonnummer> Wykonane przez: <Erstellt durch> Nosiwo Temperatura robocza Gestosc Lepkosc kinematyczna Natezenie przeplywu Scieki, z fekaliami 0 C Dane eksplotacyjne 999,64 kg/m³,3 mm²/s,7 l/s Wysokosc geodezyjna Hgeo Wysokosc strat Hv Wysokosc manometryczna Hman / m 5 m 5 m 8 9 Producent Jung Pumpen Pompa Max. Temperatura robocza 40 C 0 Opis pompy UFK 5/ M Stopien cisnienia nominalnego Natezenie przeplywu (pojedyncza) 3, l/s Króciec ssacy Wysokosc podnoszenia (pojedyncza) 6,9 m Króciec tloczny DN 3 3 Natezenie przeplywu (równolegla) 3,45 l/s Pobór mocy P,7 kw 4 Wysokosc podnoszenia (równolegla) 0,6 m Obroty 800 /min 5 Rodzaj wirnika Multicut Wirnik przelotowy 7 mm 7 8 Obudowa GG-5 Material 9 Walek C 45 K 0 Wirnik GG-70 HB Obudowa silnika GG-0 3 Uszczelnienie walu Producent Jung Pumpen Silnik 9 Rodzaj silnika 3~ Wielkosc Czestotliwosc Moc 50 Hz, kw Rodzaj ochronny cosϕ IP 68 0,87 3 Obroty nominalne 800 /min 33 Napiecie nominalne 400 V 34 Prad nominalny 4,3 A Rodzaj pracy S Urzadzenie Ciezar 37 kg
