1 ACO Wpusty - przegląd systemu Charakterystyka ACO Wpusty ze stali nierdzewnej stworzono dla miejsc publicznych i komercyjnych, gdzie higiena, trwałość oraz zalety użytkowe to priorytet. ACO Wpusty dostępne są w wielu wersjach włączając w to: różne przepływy, wzory rusztów, rozmiary i orientacje wylotu, aby zapewnić dopasowanie w każdej sytuacji montażowej. Konstrukcja i wysokość podłogi oraz położenie membran wodoszczelnych odgrywają kluczową rolę w doborze urządzeń. ACO oferuje 4 rodzaje konstrukcji korpusów. Wpusty jednoczęściowe to idealne konstrukcje do litych stropów i posadzek betonowych. Wpusty dwuczęściowe mogą być zwieńczane zarówno odpowiednią wersją górną wpustu, ale także kanałami ACO ze stali nierdzewnej, do zaprojektowania i wykonania instalacji liniowej odwodnienia. Wpusty dwuczęściowe umożliwiają jednocześnie dowolne połączenie z izolacjami podposadzkowymi. Wszystkie ACO Wpusty dostępne są w wersji poziomej oraz pionowej odpływu. Wpusty jednoczęściowe Stała wysokość wpustu Brak możliwości podłączenia izolacji wodoszczelnej Brak funkcji drenażowej Wpusty dwuczęściowe Z kołnierzem ustalającym Typ 0 Płynna regulacja wysokości 360 możliwość płynnego obrotu Brak możliwości podłączenia izolacji wodoszczelnej Brak funkcji drenażowej 9 Z kołnierzem płaskim Typ 1 Płynna regulacja wysokości 360 możliwość płynnego obrotu Flansza z możliwością przyklejenia izolacji wodoszczelnej Funkcja drenażowa lub połączenie szczelne konfigurowalne jednym ruchem Z kołnierzem i przeciwkołnierzem dokręcanym Typ 2 Płynna regulacja wysokości 360 możliwość płynnego obrotu Flansza z możliwością mechanicznego przytwierdzenia izolacji wodoszczelnej Funkcja drenażowa lub połączenie szczelne konfigurowalne jednym ruchem Tabela 1

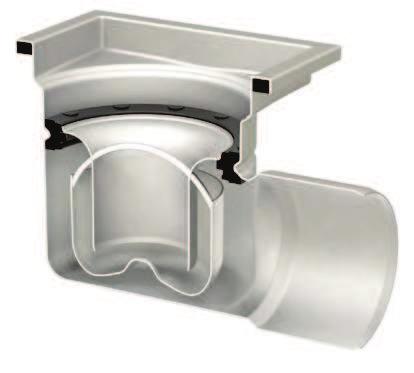

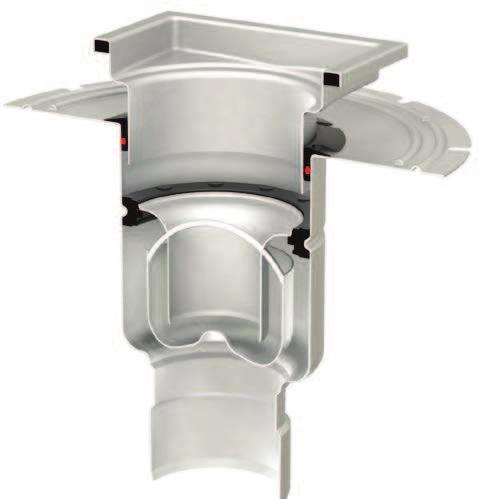

2 ACO Wpusty Wszystkie krawędzie wyoblone o promieniu krzywizny >3mm, co umożliwia dokładne oczyszczenie ich powierzchni. 1 4 Stałe wypełnienie krawędzi korpusu wpustu zapewnia odpowioednią współpracę z posadzką oraz minimalizuje ryzyko jej pęknięcia co w konsekwencji uniemożliwia rozwój bakterii Głęboko tłoczony korpus zapewnia gładkie naroża oraz elimunuje spawy, które mogą być potencjalnym siedliskiem bakterii. Konstrukcja somodrenująca zapewnia całkowite odprowadzenie ścieku do systemu kanalizacji, co eliminuje zjawisko zagniwania oraz rozwój bakterii. 1 Stałe wypełnienie krawędzi zdecydowanie ułatwia prawidłowy montaż oraz podnosi walory higieniczne 2 Duże otwarcie dla swobodnego czyszczenia 3 Wyoblone krawędzie ułatwiające efektywnego oczyszczenie powierzchni 4 Głęboko tłoczone korpusy z gładkimi narożami i minimalną ilością spawów 5 Dwufunkcyjny pierścień redukuje czas instalacji 6 Dwufunkcyjny pierścień łatwo modyfikowalny w pierścień drenujący 7 Kształt syfonu minimalizuje ryzyko przedostawania zapachów 8 Suchy korpus ułatwia samooczyszczanie i niweluje do zera stojącą wodę 9 Przepływ i samooczyszczanie wpustów spełniają wymogi normy PN-EN W pełni wyjmowany syfon ułatwia znacznie czyszczenie 11 Głęboko tłoczony kosz osadczy zapewnia niezwykle gładkie krawędzie i ochronę rąk w czasie czyszczenia

3 Zalety 11 Projektant Higieniczna konstrukcja zgodna z normą EN 1672, EN ISO oraz EHEDG (Europejskie Stowarzyszenie Inżynierów Konstruktorów) Konstrukcja ze stali nierdzewnej gwarantuje długowieczność Wypełnienie krawędzi zapewnia najwyższy standard higieniczny Sszeroka oferta rusztów dla każdej klasy obciążenia Bezpieczne ruszty antypoślizgowe Niska wysokość zabudowy W pełni zgodny z PN-EN 1253 Możliwość przyłączenia membrany wodoszczelnej Funkcja drenażu z membrany wodoszczelnej Dostępne dla wszystkich typów posadzek Wykonawca Niska wysokość zabudowy Regulacja teleskopowa pozwala na bardzo szybkie zlicowanie z posadzką Nóżki poziomujące Bardzo szybka i pewna możliwość przyłączenia izolacji wodoszczelnej Dwufunkcyjny pierścień łatwo pozwala wybrać wykonanie szczelnego lub drenującego połączenia między elementami, bez konieczności zakupu innych akcesoriów Wypełnienie krawędzi góry wpustu znacznie ułatwia prawidłowe osadzenie w betonie Góry wpustów dopasowane do wszystkich rodzajów posadzek beton, żywice, płytki, winyl Użytkownik W pełni zgodny z PN-EN 1253 gwarancja spełnienia wszelkich cech użytkowych Higieniczna konstrukcja zgodna z EN 1672 oraz EN ISO Bezpieczne ruszty antypoślizgowe Łatwe i szybkie czyszczenie Konstrukcja ze stali nierdzewnej gwarantuje długowieczność i estetykę Kosz osadczy dla zatrzymywania zanieczyszczeń Szeroka gama rusztów Wypełnienie krawędzi zapewnia pełną higienę oraz trwałość zabudowy Gładkie ruszty ułatwiają czyszczenie i bezpieczeństwo w kontakcie z dłońmi

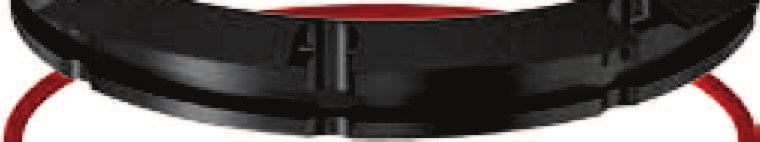

4 Pierścień dwufunkcyjny Funkcja uszczelniająca Funkcja drenująca Łatwo usuwalny o-ring 12 Usunięcie o-ringu otwiera szczeliny drenujące

5 Przewodnik doboru wpustów W kilku prostych krokach pozwala na właściwy dobór wpustu Krok 1 CZY W POSADZCE ZNAJDUJE SIĘ IZOLACJA? - zasadnicze pytanie przy doborze rodzaju wpustu. Wpust jednoczęściowy o stałej wysokości Brak izolacji w posadzce Wpust dwuczęściowy z teleskopową regulacją wysokości Wpust dwuczęściowy z kołnierzem płaskim Izolacja w posadzce Wpust dwuczęściowy z kołnierzem i przeciwkołnierzem dokręcanym Stała wysokość Szybka instalacja Przeznaczony dla posadzek nieizolowanych lub posadzek z izolacją poza strefą wpustu Płynna regulacja wysokości i obracanie części górnej Idealny dla posadzek, gdzie trudno określić ostateczną wysokość Przeznaczony dla posadzek nieizolowanych lub posadzek z izolacją poza strefą wpustu Wodoszczelne połączenie możliwe przez klejenie/spawanie membrany wodoszczelnej Płynna regulacja wysokości i obracanie części górnej Wodoszczelne połączenie możliwe przez mechaniczne umocowanie membrany wodoszczelnej Płynna regulacja wysokości i obracanie części górnej 13 Tabela 2

6 Krok 2 WYSOKOŚĆ WPUSTU - Jeśli to wymagane, należy wybrać odpowiednią część pośrednią dla przyłączenia dodatkowej membrany wodoszczelnej lub dla zwiekszenia wysokości wpustu. Części pośrednie pasują do wszystkich wersji teleskopowych. Brak membrany wodoszczelnej przyłączonej do części pośredniej Część pośrednia z kołnierzem ustalającym Membrana wodoszczelna przyłączona do cześci pośredniej Część pośrednia z kołnierzem płaskim Część pośrednia z kołnierzem i przeciwkołnierzem dokręcanym Zwiększa wysokość wpustu o 75mm (wpust 142) oraz 96mm (wpusty 157 i ) Tabela 3 Zwiększa wysokość wpustu o 75mm (wpust 142) oraz 96mm (wpusty 157 i ) Membrana wodoszczelna łączona przez doklejanie Zwiększa wysokość wpustu o 95 mm Membrana wodoszczelna łączona przez mechaniczne dociśnięcie Krok 3 WYLOT - Wybierz orientację oraz średnicę wylotu wpustu. Odpływ pionowy Odpływ poziomy 14 Tabela 4 Krok 4 PRZEPŁYW - Bardzo ważnym kryterium doboru jest wymagany przepływ jaki ma zapewnić wpust. Na wielkość przepływu mają wpływ wielkość i wysokość korpusu, użycie kosza osadczego oraz rozmiar części górnej wpustu. Wylot pionowy Wylot poziomy Wpusty jednoczęściowe Wpusty dwuczęściowe* DN/Ø /75 mm 1, ,4 1, /110 mm 1, ,6 2, /75 mm 2,7 2,7 2,7 3,4 2,7 3,4 100/110 mm 3,5 3,5 2,8 4,5 2,8 4,5 100/110 mm 5,0 5,0 6,3 150/160 mm 5,0 5,0 6, /75 mm 1, ,4 1, /110 mm 1, ,6 2, /75 mm 2,6 2,6 2,6 3,4 2,6 3,4 100/110 mm 2,8 2,8 2,8 4,5 2,8 4,5 100/110 mm 4,4 4,4 5,5 Tabela 5 Podane przepływy dotyczą wpustów bez koszy osadczych w przypadku obecności kosza osadczego w korpusie wpustu, podane powyżej wartości należy obniżyć o około 15% * Pełne informacje na temat przepływów na stronie 109

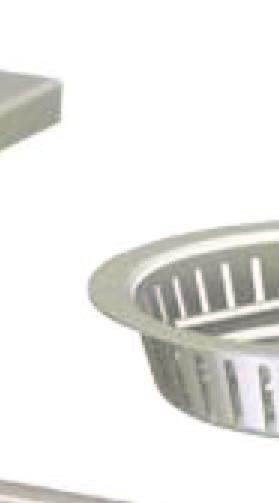

7 Krok 5 KOSZ OSADCZY - aby przechwytywać zanieczyszczenia stałe, wpust można doposażyć w odpowiedni kosz. Usytuowanie odpływu Wpusty 142 pojemność kosza [l] Wpusty 157 pojemność kosza [l] Wpusty pojemność kosza [l] Pion 0,4 0,6 1,4 Poziom (także pion) 0,3 0,3 0,7 Tabela 6 Krok 6 RODZAJ POSADZKI wybierz odpowiednią do materiału posadzki górę wpustu. Płytki / beton Płytki + izolacja podpłytkowa Dla posadzek z płytkami Dla posadzek z płytkami i izolacją podpłytkową Tabela 7 Krok 7 RODZAJ RUCHU / HIGIENA wybierz ruszt odpowiedni do przewidywanego obciążenia oraz strefy higienicznej. Klasa obciążenia Higiena Antyślizgowość + = = Klasa obciążenia L 15, M 125 zgodnie z PN-EN 1253 Klasa obciążenia C 250 zgodnie z PN-EN 124 : ( : ) Kratowy Quadrato Drabinkowy Odlewany Pokrywa Heelsafe Arla Vulcano szczelinowa Antyślizg Gładki Gładki Antyślizg Antyślizg Gładki Antyślizg Gładki Gładki Antyślizg Antyślizg Higiena Antyślizgowość Klasa obciążenia 200x200 L 15 L 15 L 15 L 15 M 125 C 250 M 125 M 125 L 15 L 15 L x250 L 15 L 15 L 15 L 15 M 125 C 250 M 125 M 125 L 15 L 15 L x300 L 15 L 15 L 15 L 15 M 125 C 250 M 125 M 125 L 15 L 15 L 15 Tabela 8 15

8 Rodzina produktów ACO Wpusty 142 wpusty jednoczęściowe odpływ pionowy i poziomy W pełni higieniczna konstrukcja zgodna z Normami EN 1672 i EN ISO oraz wymaganiami EHEDG - część 8. Wykonanie ze stali nierdzewnej gwarantujące trwałość oraz odporność na oddziaływanie niekorzystnych warunków pracy. Szeroka gama rusztów w klasach obciążeń L15-M125 (PN-EN 1253) oraz C250 (EN124) W pełni higieniczny wpust z zaokrąglonymi narożnikami, głęboko tłoczonym korpusem oraz minimalną ilością spawów dla wyeliminowania ryzyka skażenia bakteriami, Dostępne w dwóch wykonaniach materiałowych stali nierdzewnej: (304) lub (316L) Suchy korpus zapobiega stojącej wodzie Wysokie przepływy od 1,4 l/s (DN 70), 2l/s (DN100) Wymiar zwieńczenia: 200x200 mm lub 250x250 mm Wylot DN 70/100 (75 mm/100 mm) Opcjonalny kosz osadczy o pojemnosci 0,3 litra (odpływ) ACO Wpusty jednoczęściowe - odpływ pionowy Zdjęcie Rysunek Wymiar zwieńczenia DN/Ø Syfon Materiał Index Góra kwadratowa 200x200 mm 70/75 mm Z syfonem Góra kwadratowa 200x200 mm 100/110 mm Z syfonem Góra kwadratowa 200x200 mm z izolacją podpłytkową 70/75 mm Z syfonem Góra kwadratowa 200x200 mm z izolacją podpłytkową 100/110 mm Z syfonem Tabela 9

9 ACO Wpusty jednoczęściowe - odpływ poziomy Zdjęcie Rysunek Wymiar zwieńczenia DN/Ø Syfon Materiał Index Góra kwadratowa 200x200 mm 70/75 mm Z syfonem Góra kwadratowa 200x200 mm 100/110 mm Z syfonem Góra kwadratowa 200x200 mm z izolacją podpłytkową 70/75 mm Z syfonem Góra kwadratowa 200x200 mm z izolacją podpłytkową 100/110 mm Z syfonem Tabela 10

10 ACO Wpusty 142 wpusty dwuczęściowe odpływ pionowy i poziomy W pełni higieniczna konstrukcja zgodna z Normami EN 1672 i EN ISO oraz wymaganiami EHEDG - część 8. Wykonanie ze stali nierdzewnej gwarantujące trwałość oraz odporność na oddziaływanie niekorzystnych warunków pracy. Szeroka gama rusztów w klasach obciążeń L15-M125 (PN-EN 1253) oraz C250 (EN124) W pełni higieniczny wpust z zaokrąglonymi narożnikami, głęboko tłoczonym korpusem oraz minimalną ilością spawów dla wyeliminowania ryzyka skażenia bakteriami, Dostępne w dwóch wykonaniach materiałowych stali nierdzewnej: (304) lub (316L) Suchy korpus zapobiega stojącej wodzie Wysokie przepływy od 1,4 l/s (DN 70), 2l/s (DN100) Wymiar zwieńczenia: 200x200 mm lub 250x250 mm W pełni regulowana i obracana część górna Wylot DN 70/100 (75 mm/100 mm) Opcjonalny kosz osadczy o pojemnosci 0,3 litra (odpływ) ACO Wpusty dwuczęściowe - odpływ pionowy Zdjęcie Rysunek Rodzaj kołnierza DN/Ø Syfon Materiał Index Ø ustalający Typ 0 70/75 mm Z syfonem Ø do przyklejenia izolacji Typ 1 70/75 mm Z syfonem Ø z przeciwkołnierzem Typ 2 70/75 mm Z syfonem Tabela 11 Kontynuacja tabeli na następnej stronie.

11 ACO Wpusty dwuczęściowe - odpływ pionowy Zdjęcie Rysunek Rodzaj kołnierza DN/Ø Syfon Materiał Index Ø ustalający Typ 0 100/110 mm Z syfonem Ø do przyklejenia izolacji Typ 1 100/110 mm Z syfonem Ø z przeciwkołnierzem Typ 2 100/110 mm Z syfonem

12 ACO Wpusty dwuczęściowe - odpływ poziomy Zdjęcie Rysunek Ø164 Rodzaj kołnierza DN/Ø Syfon Materiał Index ustalający Typ /75 mm Z syfonem Ø do przyklejenia izolacji Typ 1 70/75 mm Z syfonem z przeciwkołnierzem Typ 2 70/75 mm Z syfonem Ø ustalający Typ 0 100/110 mm Z syfonem Ø do przyklejenia izolacji Typ 1 100/110 mm Z syfonem Ø z przeciwkołnierzem Typ 2 100/110 mm Z syfonem Tabela 12

13 ACO Wpusty dwuczęściowe - części górne Zdjęcie Rysunek Rodzaj zwieńczenia Wysokość rusztu Materiał Index ±1 Ø125 Góra kwadratowa 200x200 mm pod pytki 25 mm ± Ø Góra kwadratowa 200x200 mm pod pytki z izolacją podpłytkową 25 mm ± Ø Góra kwadratowa 200x200mmpod płytki, z izolacją podpłytkową i opcją drenażu 25mm Ø Góra kwadratowa 150x150 mm z rusztem nierdzewnym w klasie K3 i kołnierzem piaskowanym 5 mm / plastik Tabela 13 ACO Wpusty dwuczęściowe - elementy nadstawcze (pośrednie) Zdjęcie Rysunek Rodzaj kołnierza Materiał Index Ø164 Ø125 ustalający Typ Ø344 Ø125 do przyklejenia izolacji Typ Ø344 Ø125 z przeciwkołnierzem Typ Nadstawka prosta do przycinania Tworzywo sztuczne Ø125 Tabela 14

14 ACO Wpusty akcesoria i części zamienne Zdjęcie Rysunek Nazwa Materiał Index 45 Kosz osadczy dla dwuczęściowych wpustów o pojemności 0,4 l Ø150 Kosz osadczy dla jednoczęściowych i dwuczęściowych wpustów o różnej wysokości o pojemności 0,3 l Ø Ø 92 Syfon (standardowe wyposażenie wpustu) Pierścień wspierający do syfonu (standardowe wyposażenie wpustu) Nitryl Pierścień dwufunkcyjny (standardowe wyposażenie części dolnej wpustu) Nitryl Tabela 15 22

15 ACO Wpusty ruszty dla zwieńczeń 200x200 mm, wysokość 25 mm Zdjęcie Rysunek Nazwa Klasa obciążenia Powierzchnia Materiał Index Odlewany M 125 Antyślizg Antyślizg Kratowy L 15 Gładka Quadrato L15 Gładka L15 Antyślizg Drabinkowy M 125 Antyślizg Gładka Drabinkowy C 250 Gładka Heelsafe L 15 Gładka Volcano L 15 Antyślizg Arla L 15 Antyślizg Pokrywa szczelinowa M 125 Gładka Tabela 16

16 Rodzina produktów ACO Wpusty 157 wpusty jednoczęściowe odpływ pionowy i poziomy W pełni higieniczna konstrukcja zgodna z Normami EN 1672 i EN ISO oraz wymaganiami EHEDG - część 8. Wykonanie ze stali nierdzewnej gwarantujące trwałość oraz odporność na oddziaływanie niekorzystnych warunków pracy Szeroka gama rusztów w klasach obciążeń L15-M125 (PN-EN 1253) oraz C250 (EN124) W pełni wyjmowany syfon Dostępne w dwóch wykonaniach materiałowych stali nierdzewnej: (304) lub (316L) Suchy korpus zapobiega stojącej wodzie Wysokie przepływy 2,75 l/s (DN 70) - 4,5l/s (DN 100) Wymiar zwieńczenia: mm lub mm Wylot DN 70/100 (75 mm/110 mm) Szeroka gama rusztów w klasach obciążeń L 15 - M 125 (EN 1253) oraz C 250 (EN 124) Opcjonalny kosz o pojemności 0,3 litra (odpływ poziomy) lub 0,6 litra (odpływ pionowy) ACO Wpusty jednoczęściowe - odpływ pionowy Zdjęcie Rysunek 200 Wymiar zwieńczenia DN/Ø Syfon Materiał Index mm 70/75 mm Z syfonem Ø mm 70/75 mm Z syfonem Ø mm 100/110 mm Z syfonem Ø mm 100/110 mm Z syfonem Ø157 Tabela 17

17 ACO Wpusty jednoczęściowe - odpływ poziomy Zdjęcie Rysunek Wymiar zwieńczenia DN/Ø Syfon Materiał Index mm 70/75 mm Z syfonem mm 70/75 mm Z syfonem mm 100/110 mm Z syfonem mm 100/110 mm Z syfonem Tabela 18 25

18 ACO Wpusty jednoczęściowe - akcesoria i części zamienne Zdjęcie Rysunek Nazwa Materiał Index 50 Ø154 Kosz osadczy o pojemności 0,6 l do wpustu pionowego Ø154 Kosz osadczy o pojemności 0,3 l do wpustu poziomego Ø Syfon (standardowe wyposażenie wpustu) Ø156 Pierścień wspierający do syfonu (standardowe wyposażenie wpustu) Nitryl Ø184Pierścień dwufunkcyjny (standardowe wyposażenie części dolnej wpustu) Nitryl Tabela 19 26

19 ACO Wpusty dwuczęściowe odpływ pionowy i poziomy W pełni higieniczna konstrukcja zgodna z Normami EN 1672 i EN ISO oraz wymaganiami EHEDG - część 8. Wykonanie ze stali nierdzewnej gwarantujące trwałość oraz odporność na oddziaływanie niekorzystnych warunków pracy Szeroka gama rusztów w klasach obciążeń L15-M125 (PN-EN 1253) oraz C250 (EN124) W pełni wyjmowany syfon Dostępne w dwóch wykonaniach materiałowych stali nierdzewnej: (304) lub (316L) Suchy korpus zapobiega stojącej wodzie Wysokie przepływy od 2,75 l/s (DN 70] - 4,5 l/s (DN 100] Wymiar zwieńczenia: 200x200 mm lub 250x250 mm W pełni regulowana i obracana część górna Wylot DN 70/100 (75 mm/110 mm Opcjonalny kosz o pojemności 0,3 litra (odpływ poziomy) lub 0,6 litra (odpływ pionowy) ACO Wpusty dwuczęściowe - odpływ pionowy Zdjęcie Rysunek Wymiar zwieńczenia DN/Ø Syfon Materiał Index Ø ustalający Typ 0 70/75 mm Z syfonem Ø157 Ø do przyklejenia izolacji Typ 1 70/75 mm Z syfonem Ø157 Ø z przeciwkołnierzem Typ 2 70/75 mm Z syfonem Ø157 Tabela 20 Kontynuacja tabeli na następnej stronie.

20 ACO Wpusty dwuczęściowe - odpływ pionowy Zdjęcie Rysunek Wymiar zwieńczenia DN/Ø Syfon Materiał Index Ø ustalający Typ 0 100/110 mm Z syfonem Ø157 Ø do przyklejenia izolacji Typ 1 100/110 mm Z syfonem Ø157 Ø z przeciwkołnierzem Typ 2 100/110 mm Z syfonem Ø157

21 ACO Wpusty dwuczęściowe - odpływ poziomy Zdjęcie Rysunek Rodzaj kołnierza DN/Ø Syfon Materiał Index Ø ustalający Typ 0 70/75 mm Z syfonem Ø do przyklejenia izolacji Typ 1 70/75 mm Z syfonem Ø z przeciwkołnierzem Typ 2 70/75 mm Z syfonem Ø ustalający Typ 0 100/110 mm Z syfonem do przyklejenia izolacji Typ 1 100/110 mm Z syfonem Ø z przeciwkołnierzem Typ 2 100/110 mm Z syfonem Tabela 21

22 ACO Wpusty dwuczęściowe - części górne Zdjęcie Rysunek Rodzaj zwieńczenia Wysokość rusztu Materiał Index Góra kwadratowa mm 25 mm Góra kwadratowa mm 30 mm Góra kwadratowa mm z izolacją podpłytkową 25 mm Góra kwadratowa mm z izolacją podpłytkową i funkcją drenażu mm Góra kwadratowa mm z izolacją podpłytkową 30 mm Góra kwadratowa mm z izolacją podpłytkową i funkcją drenażu 30 mm Tabela 22

23 ACO Wpusty dwuczęściowe - elementy nadstawcze (pośrednie) Zdjęcie Rysunek Rodzaj kołnierza Materiał Index ustalający Typ do przyklejenia izolacji Typ z przeciwkołnierzem Typ Tabela 23 ACO Wpusty dwuczęściowe - akcesoria i części zamienne Zdjęcie Rysunek Nazwa Materiał Index 50 Ø154 Kosz osadczy o pojemności 0,6 l do wpustu pionowego Ø154 Kosz osadczy o pojemności 0,3 l do wpustu poziomego Ø Syfon (standardowe wyposażenie wpustu) Ø156 Pierścień wspierający do syfonu (standardowe wyposażenie wpustu) Nitryl Ø Pierścień dwufunkcyjny (standardowe wyposażenie części dolnej wpustu) Nitryl Tabela 24

24 ACO Wpusty ruszty dla zwieńczeń 200x200 mm, wysokość 25 mm Zdjęcie Rysunek Nazwa Klasa obciążenia Powierzchnia Materiał Index Odlewany M 125 Antyślizg Antyślizg Kratowy L 15 Gładka Quadrato L 15 Gładka Antyślizg Drabinkowy M 125 Gładka Drabinkowy C 250 Gładka Heelsafe L 15 Gładka Volcano L 15 Antyślizg Arla L 15 Antyślizg Pokrywa szczelinowa M 125 Gładka Tabela 25

25 ACO Wpusty ruszty dla zwieńczeń mm, wysokość 30 mm Zdjęcie Rysunek Nazwa Klasa obciążenia Powierzchnia Materiał Index Odlewany M 125 Antyślizg Antyślizg Kratowy L 15 Gładka Quadrato L 15 Gładka L 15 Antyślizg Drabinkowy M 125 Antyślizg Gładka Drabinkowy C 250 Gładka Heelsafe L 15 Gładka Volcano L 15 Antyślizg Arla L 15 Antyślizg Pokrywa szczelinowa M 125 Gładka Tabela 26

26 ACO Wpusty - jednoczęściowe - odpływ pionowy i poziomy W pełni higieniczna konstrukcja zgodna z Normami EN 1672 i EN ISO oraz wymaganiami EHEDG - część 8. Wykonanie ze stali nierdzewnej gwarantujące trwałość oraz odporność na oddziaływanie niekorzystnych warunków pracy Szeroka gama rusztów w klasach obciążeń L15-M125 (PN-EN 1253) oraz C250 (EN124) W pełni wyjmowany syfon Dostępne w dwóch wykonaniach materiałowych stali nierdzewnej: (304) lub (316L) Suchy korpus zapobiega stojącej wodzie Wysokie przepływy od 5 l/s Wymiar zwieńczenia: mm Wylot DN 100/150 (110 mm/160 mm) dla odpływu pionowego oraz DN 150 (160 mm) dla odpływu poziomego Opcjonalny kosz o pojemności 0,7 litra (odpływ poziomy) lub 1,4 litra (odpływ pionowy) ACO Wpusty - jednoczęściowe - odpływ pionowy Zdjęcie Rysunek o 300 Wymiar zwieńczenia DN/Ø Syfon Materiał Index mm 100/110 mm Z syfonem Ø o mm 150/160 mm Z syfonem Ø160 Ø 34 Tabela 27 ACO Wpusty - jednoczęściowe - odpływ poziomy Zdjęcie Rysunek Wymiar zwieńczenia DN/Ø Syfon Materiał Index o mm 100/110 mm Z syfonem Tabela 28

27 ACO Wpusty - jednoczęściowe - akcesoria i części zamienne Zdjęcie Rysunek Nazwa Materiał Index 50 Ø216 Kosz osadczy o pojemności 1,4 l do wpustu pionowego Ø217 Kosz osadczy o pojemności 0,6 l do wpustu poziomego Ø Syfon (standardowe wyposażenie wpustu) Ø217 Pierścień wspierający do syfonu (standardowe wyposażenie wpustu) Nitryl Ø Pierścień dwufunkcyjny (standardowe wyposażenie części dolnej wpustu) Nitryl Tabela 29 35

28 ACO Wpusty - dwuczęściowe odpływ pionowy i poziomy W pełni higieniczna konstrukcja zgodna z Normami EN 1672 i EN ISO oraz wymaganiami EHEDG - część 8. Wykonanie ze stali nierdzewnej gwarantujące trwałość oraz odporność na oddziaływanie niekorzystnych warunków pracy Szeroka gama rusztów w klasach obciążeń L15-M125 (PN-EN 1253) oraz C250 (EN124) W pełni wyjmowany syfon Dostępne w dwóch wykonaniach materiałowych stali nierdzewnej: (304) lub (316L) Suchy korpus zapobiega stojącej wodzie Wysokie przepływy od 5 l/s Wymiar zwieńczenia: mm W pełnie regulowana i obracana część górna Wylot DN 100/150 (110 mm/160 mm) dla odpływu pionowego oraz DN 150 (160 mm) dla odpływu poziomego Opcjonalny kosz o pojemności 0,7 litra (odpływ poziomy) lub 1,4 litra (odpływ pionowy) ACO Wpusty - dwuczęściowe - odpływ pionowy Zdjęcie Rysunek Rodzaj kołnierza DN/Ø Syfon Materiał Index Ø ustalający Typ 0 100/110 mm Z syfonem Ø do przyklejenia izolacji Typ 1 100/110 mm Z syfonem Ø418 z przeciwkołnierzem Typ 2 100/110 mm Z syfonem Ø Tabela 30 Kontynuacja tabeli na nastepnej stronie.

29 ACO Wpusty - dwuczęściowe - odpływ pionowy Zdjęcie Rysunek Rodzaj kołnierza DN/Ø Syfon Materiał Index Ø ustalający Typ 0 150/160 mm Z syfonem Ø160 Ø do przyklejenia izolacji Typ 1 150/160 mm Z syfonem z przeciwkołnierzem Typ 2 150/160 mm Z syfonem

30 ACO Wpusty - dwuczęściowe - odpływ poziomy Zdjęcie Rysunek Rodzaj kołnierza DN/Ø Syfon Materiał Index Ø ustalający Typ 0 100/110 mm Z syfonem Ø do przyklejenia izolacji Typ 1 100/110 mm Z syfonem Ø z przeciwkołnierzem Typ 2 100/110 mm Z syfonem Tabela 31 ACO Wpusty - dwuczęściowe - części górne Zdjęcie Rysunek Rodzaj zwieńczenia Wysokość rusztu Materiał Index Ø Góra kwadratowa mm 30 mm Ø Góra kwadratowa mm z izolacją podpłytkową 30 mm , Góra kwadratowa mm z izolacją podpłytową i opcją drenażu 30 mm Tabela 32

31 ACO Wpusty - dwuczęściowe - elementy nadstawcze (pośrednie) Zdjęcie Rysunek Rodzaj kołnierza Materiał Index ustalający Typ do przyklejenia izolacji Typ z przeciwkołnierzem Typ Tabela 33 39

32 ACO Wpusty - dwuczęciowe - akcesoria i części zamienne Zdjęcie Rysunek Nazwa Materiał Index 50 Ø216 Kosz osadczy o pojemności 1,4 l do wpustu pionowego Ø217 Kosz osadczy o pojemności 0,6 l do wpustu poziomego Ø Syfon (standardowe wyposażenie wpustu) Ø217 Pierścień wspierający do syfonu (standardowe wyposażenie wpustu) Nitryl Ø Pierścień dwufunkcyjny (standardowe wyposażenie części dolnej wpustu) Nitryl Tabela 34 40

33 ACO Wpusty - ruszty dla zwieńczeń mm, wysokość 30 mm Zdjęcie Rysunek Nazwa Klasa obciążenia Powierzchnia Materiał Index Odlewany M 125 Antyślizg Antyślizg Kratowy L 15 Gładka Quadrato L 15 Gładka L 15 Antyślizg Drabinkowy M 125 Antyślizg Gładka Drabinkowy C 250 Gładka Heelsafe L 15 Gładka Volcano L 15 Antyślizg Arla L 15 Antyślizg Pokrywa szczelinowa M 125 Gładka Tabela 35
