ACO Kanały Higieniczne. Kat 06.18

Wielkość: px
Rozpocząć pokaz od strony:

Download "ACO Kanały Higieniczne. Kat 06.18"

Transkrypt

1 CO Kanały Higieniczne 64 Kat 06.18

2 Odwodnienia liniowe CO Kanały Higieniczne Wprowadzenie / Informacje techniczne Przegląd systemu Projekt higieniczny Osłony ochronne Nóżki poziomujące instrukcja montażu Przykłady instalacji zabudowy i natężenia przepływu Kanały z odpływem DN110 lub przez wpust EG150 Kanały z krawędzią standardową Kanały z krawędzią z kołnierzem kcesoria 75 Kanały pod wpust 142 Kanały z krawędzią standardową Kanały z krawędzią z kołnierzem Kanały z krawędzią do posadzek winylowych Kanały pod wpust 157 Kanały z krawędzią standardową Kanały z krawędzią z kołnierzem Kanały z krawędzią do posadzek winylowych Kanały pod wpust 218 Kanały z krawędzią standardową Kanały z krawędzią z kołnierzem Kanały z krawędzią do posadzek winylowych Ruszty Higieniczne Ruszty Drabinkowe Higieniczne Ruszty Płytowe Higieniczne Ruszty Odlewane Ruszty Kratowe kcesoria

3 CO Odwodnienia liniowe Przegląd systemu Linia kanałów higienicznych produkcji CO obejmuje odpływy liniowe, które można wykorzystać do odwadniania różnych rodzajów posadzek (betonowe, płytki, cementowo żywiczne lub winyl). Wszytkie kanały w portfolio są zaprojektowane zgodnie z wymogami projektu higienicznego. Unikatowe bogactwo całego portfolio umożliwia łatwy dobór kanału, który odpowiada specyficznym potrzebom klienta. kanału, głębokość i umieszczenie odpływu, to tylko niektóre z parametrów, które mogą być przystosowane do życzeń klienta, przy czym może mieć to wpływ na termin dostawy. Kanał higieniczny CO Krawędź standardowa 1 Krawędź z kołnierzem do izolacji podpłytkowej 2 Krawędź do posadzek winylowych Wpust higieniczny CO z osprzętem Ruszt Kosz osadczy lokada zapachu (syfon) Pierścień wspierający syfon Korpus wpustu część dolna Kanał Pierścień uniwersalny - dwufunkcyjny Nóżki poziomujące 66

4 CO Odwodnienia liniowe Projekt higieniczny CO oferuje trwałe, zintegrowane systemy odwadniające, które dbają o przedsiębiorcę, środowisko naturalne i w końcowym efekcie także o zdrowie publiczne. Jesteśmy przekonani, że nasze systemy i usługi są faktycznie unikatowe, przynoszą wyjątkowe korzyści wszystkim uczestnikom procesu zarówno na etapie projektu jak i na budowie, oraz w późniejszej eksploatacji. Odwodnienie higieniczne CO spełnienia najsurowsze wymogi higieniczne, co pomaga zapobiegać skażeniom szkodliwymi bakteriami. Wdrożyliśmy zasady projektu higienicznego, które determinują standardy dla środowiska, w którym przetwarzana jest żywność zgodnie z EN 1672, EN ISO i dokument EHEDG strony 8, 1 i 44 determinujące projekt konstrukcji kanału. Higieniczne cechy kanałów CO: Możliwość pełnego opróżnienia Wewnętrzne promienie większe niż mm Spawanie z pełnym przetopem Wypełnienie krawędzi Stal nierdzewna klasy min zgodnie z EN (04 zgodnie z ISI) Ostatni proces - kąpiel pasywacyjna Higieniczny ruszt antypoślizgowy Certyfikowano* Wszystkie wewnętrzne promienie są większe niż mm, co wyraźnie zwiększa skuteczność czyszczenia Higieniczne spawy z pełnym przetopem: Polerowany korpus wpustu zapewnia gładką powierzchnię bez porów, w których mogą się osadzać niebezpieczne bakterie. Dno w kształcie litery V dla szerokości 00 mm Wypełnienie krawędzi zapewnia odpowiednią wytrzymałość i stabilne połączenie pomiędzy krawędzią kanału a podłogą. Minimalizuje ryzyko wystąpienia szpar i pęknięć w podłodze, co także zapobiega rozmnażaniu się bakterii. Możliwość pełnego opróżnienia: Konstrukcja suchego zbiornika, po wyjęciu z korpusu wszystkich ruchomych elementów, nie ma miejsc gdzie może stać woda - eliminuje to miejsca sprzyjające nieprzyjemnemu zapachowi i rozwojowi bakterii. Wzmocnione dno dla szerokości > 400 mm * ęcej informacji o certyfikacie NSF znajdziesz na stronie 5. Test możliwości czyszczenia kanałów higienicznych. 67

5 CO Odwodnienia liniowe Osłony ochronne CO Właściwości i korzyści: Ochrona przed zanieczyszczeniem materiałami budowlanymi na etapie transportu i montażu Pozwala uniknąć kosztownego czyszczenia kanałów po instalacji Zapobiega uszkodzeniom podczas budowy, które mogą sprzyjać procesom korozjii Certyfikowane zgodnie z normą EN dla rusztowań z klasą obciążenia Przyjazne dla środowiska i łatwe w utylizacji Osłony ochronne CO wyprodukowane z płyt OS są dostępne dla: Wszystkich jednoczęściowych kanałów i wpustów higienicznych: standardowych i nietypowych (wykonanych na zamówienie) Kanałów CO do posadzek winylowych: standardowych, nietypowych (wykonanych na zamówienie) Części górnych przy konstrukcjach teleskopowych (kanałów i wpustów) standardowych i nietypowych (wykonanych na zamówienie) Sposób złożenia zamówienia: Dla artykułów standardowych, dodaj _C na końcu standardowego numeru do zamówienia (przykład: _C) W przypadku artykułów nietypowych (wykonanych na zamówienie), należy poinformować o potrzebie takich osłon na początku procesu specyfikacji rozwiązania. Klasyfikacja według normy EN dla rusztowań klasy obciążeniowej : Obszar obciążenia Maksymalne obciążenie Maksymalny nacisk 200 x 200 mm max. 100 kg max. 2,5 N/cm x 500 mm max. 150 kg max. 0,6 N/cm x 1000 mm max. 200 kg max. 0,2 N/cm 2 Nóżki poziomujące instrukcja montażu

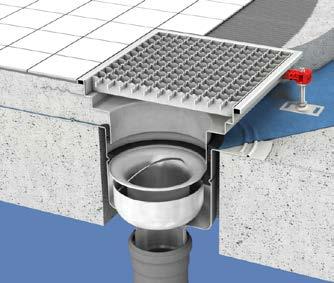

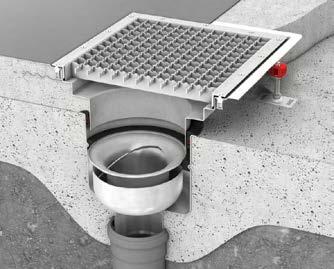

6 CO Odwodnienia liniowe Przykłady instalacji CO Kanał + CO Wpust z kołnierzem do przyklejenia izolacji (posadzka z płytek) Płytki ceramiczne 2 Klej do płytek Uszczelniacz elastyczny Wypełnienie gumowe Wylewka Membrana wodoszczelna Płyta stropowa betonowa CO Kanał + CO Wpust z kołnierzem ustalającym (posadzka z płytek) Płytki ceramiczne 2 Klej do płytek Uszczelniacz elastyczny Wypełnienie gumowe Membrana wodoszczelna 7 6 Wylewka 7 Płyta betonowa wylewana 8 Grunt zagęszczony 8 CO Kanał + CO Wpust z kołnierzem ustalającym (posadzka winylowa) Wykładzina winylowa Wylewka Płyta betonowa wylewana Grunt zagęszczony

7 CO Odwodnienia liniowe Wysokości budowlane i natężenia przepływu CO kanał z wpustem EG150 Odpływ pionowy H DN 70 (D=75mm) Ø75 Ø12 zabudowy Szerokość kanału 200 mm 00 mm 400 mm H = 60 mm H = 60 mm H = 65 mm Minimalny Maksymalny Przepływ [l/s] Minimalny 1, 1, 1, Maksymalny 1,5 1,5 1,5 Odpływ poziomy H DN 70 (D=75mm) 106 Ø Ø12 zabudowy Szerokość kanału 200 mm 00 mm 400 mm H = 60 mm H = 60 mm H = 65 mm Minimalny Maksymalny Przepływ [l/s] Minimalny 1, 1, 1, Maksymalny 1,5 1,5 1,5 Infobox Używanie kosza osadczego (pustego) zmniejszy natężenie przepływu w odpływie o około 15%. 70

8 CO Odwodnienia liniowe CO kanał z wpustem 142 Odpływ pionowy DN 70 (D=75mm) DN 100 (D=110mm) Ø75 Ø110 Przepływ [l/s] Minimalny 1,4 1,6 Maksymalny 1,7 1,9 Odpływ poziomy DN 70 (D=75mm) DN 100 (D=110mm) Ø Ø Przepływ [l/s] Minimalny 1,4 1,6 Maksymalny 1,7 1,9 Infobox Wartości = 85 mm i = 200 mm (lub 19 mm lub 22 mm) można dodatkowo zmniejszyć, jeżeli zmniejszy się odpływ z koryta. i zmniejszy się o: 15 mm przy zastosowaniu wpustu z kołnierzem pozycjonującym lub wpustu z kołnierzem do przyklejenia hydroizolacji (jeżeli śruba uziemiająca nie znajduje się pod kanałem lub gdy zostanie odcięta) 10 mm przy zastosowaniu kołnierza z zaciskiem mechanicznym do uszczelniania (tzw. kołnierz dociskowy) Należy pamiętać, że skrócenie wysokości odpływu wpływa na zmniejszenie się przepływu. Używanie kosza osadczego (pustego) zmniejszy natężenie przepływu w odpływie o około 15%. 71

9 CO Odwodnienia liniowe Wysokości budowlane i natężenia przepływu CO kanał z wpustem 157 Odpływ pionowy DN 70 (D=75mm) DN 100 (D=110mm) H H Ø75 zabudowy H = 55 mm H = 60 mm H = 65 mm H = 70 mm H = 80 mm Minimalny Maksymalny Przepływ [l/s] Minimalny Maksymalny Odpływ poziomy Ø110 DN 70 (D=75mm) Ø H 147 zabudowy H = 55 mm H = 60 mm H = 65 mm H = 70 mm H = 80 mm Minimalny Maksymalny Przepływ [l/s] Minimalny 2,8 Maksymalny,1 Odpływ poziomy H DN 100 (D=110mm) 147 Ø zabudowy H = 55 mm H = 60 mm H = 65 mm H = 70 mm H = 80 mm Minimalny Maksymalny Przepływ [l/s] Minimalny,2 Maksymalny,9 72

10 CO Odwodnienia liniowe CO kanał z wpustem 218 Odpływ pionowy DN 100 (D=110mm) DN 150 (D=160mm) H H Ø110 zabudowy H = 55 mm H = 60 mm H = 65 mm H = 70 mm H = 80 mm H = 100 mm H = 150 mm Minimalny Maksymalny Przepływ [l/s] Minimalny 5,4 5,5 5,6 5,7 5,9 Maksymalny 5,6 5,7 5,8 6,0 6,4 Odpływ pionowy Ø160 H DN 100 (D=110mm) 147 Ø zabudowy H = 55 mm H = 60 mm H = 65 mm H = 70 mm H = 80 mm H = 100 mm H = 150 mm Wartość Przepływ [l/s] Minimalny 4,5 4,6 4,8 4,9 5,0 Maksymalny 4,7 4,8 4,9 5,1 5,6 Infobox Wartości min. i min. w poziomym (bocznym) odpływie można dodatkowo zmniejszyć, jeśli odpływ z korytka zostanie zredukowany. i zmniejszy się: 25 mm przy zastosowaniu wpustu z kołnierzem pozycjonującym lub wpustu z kołnierzem do przyklejenia hydroizolacji (jeżeli śruba uziemiająca nie znajduje się pod kanałem lub gdy zostanie odcięta) 15 mm przy zastosowaniu kołnierza z zaciskiem mechanicznym do uszczelniania (tzw kołnierz dociskowy) Należy pamiętać, że skrócenie wysokości odpływu wpływa na zmniejszenie się przepływu Używanie kosza szlamowego (pustego) zmniejszy natężenie przepływu w odpływie o około 15%. Wartości min. dla wpustów z pionowym odpływem i z kołnierzem mechanicznym (do przykręcenia izolacji) są o 10 mm wyższe (tzn. watość dla H = 70mm nie wyniesie minimum 60 mm, lecz minimum 80 mm). 7

11 CO Kanały higieniczne CO kanały higieniczne z odpływem DN 110 lub przez wpust EG150 Informacje o produkcie W pełni zgodny z EN 125 Wykonany ze stali nierdzewnej, materiał (ISI 04) lub (ISI 16) Grubość materiału 1,5 mm Łatwa instalacja Odpływ na środku koryta D = 110 mm dla połączenia: Dolna część wpustu CO EG 150 Rura kanalizacyjna kielichowa DN 100 Wyjmowalne uszczelnienie zapachowe (syfon) o przepływie 1,5 l/s (opcjonalnie, nie jest standardową częścią koryta) Zalety produktu Pierwsze w pełni higieniczne odwodnienie liniowe na rynku Zgodnie ze standardem higieny EN 1672 i EN ISO i EHEDG Dokumenty nr 8, 1 i 44 Duże spadki dna (co najmniej 1% wzdłużny i min. 5 poprzeczny) Produkt całkowicie pasywowany metodą zanurzeniową Nogi poziomujące z regulacją wysokości ( mm) z możliwością kotwienia do podłoża Głębokość kanału przy odpływie Objętość [l] Rodzaj krawędzi: standardowa , , , , , , Rodzaj krawędzi: z kołnierzem , , , , , , , , , , Lo H2 H2 ØD H1 = 50 ØD H1 = 50 Li Lo Li Lo 74

12 CO Kanały higieniczne kcesoria do kanałów higienicznych z odpływem DN 110 lub przez wpust EG150 informacje o produkcie Opis Materiał Odpływy teleskopowe DN 70 Ø Odpływ pionowy Szczelne łączenie z kanałem poprzez uszczelkę Średnica odpływu Ø Ø Ø75 99 Odpływ poziomy Szczelne łączenie z kanałem poprzez uszczelkę Średnica odpływu kcesoria 91 Ø108 Zamknięcie wodne (syfon) zintegrowane z koszem osadczym Ø Zamknięcie wodne (syfon) Ø105 Sitko do stosowania z zamknięciem wodnym (syfonem)

13 CO Kanały higieniczne CO kanały higieniczne z odpływem DN 125 pod wpust 142 informacje o produkcie W pełni zgodny z EN 125 Wykonany ze stali nierdzewnej, materiał (ISI 04) lub (ISI 16) Grubość materiału 1,5 mm Odpływ na środku koryta D = 125 mm dla połączenia dolnej części wpustu 142 Wysoki przepływ do 1,9 l/s Dolna część wpustu, która realizuje odpływ z kanału do kanalizacji może być wyposażona w: kołnierz ustalający kołnierz do przyklejenia izolacji kołnierz z przeciwkołnierzem do przykręcenia izolacji Zalety produktu Pierwsze w pełni higieniczne odwodnienie liniowe na rynku Zgodnie ze standardem higieny EN 1672 i EN ISO i EHEDG Dokumenty nr 8, 1 i 44 Duże spadki dna (co najmniej 1 % wzdłużny i min. 5 poprzeczny) Produkt całkowicie pasywowany metodą zanurzeniową Nogi poziomujące z regulacją wysokości ( mm) z możliwością kotwienia do podłoża Głębokość kanału przy odpływie Objętość [l] Rodzaj krawędzi: standardowa , , , , , , Rodzaj krawędzi: z kołnierzem , , , , , ,

14 Głębokość kanału przy odpływie Objętość [l] Rodzaj krawędzi: winylowa 1) , , , , , , Infobox 1) Krawędź winylowa nie jest w pełni higieniczna. Dolna części wpustu 142 dla zrealizowania odpływu znajdują się na stronie 2- Lo H2 H2 H2 ØD H1 = 50 ØD H1 = 50 ØD H1 = Li Lo Li Lo Li Lo 77

15 CO Kanały higieniczne CO kanały higieniczne z odpływem DN142 pod wpust 157 Informacje o produkcie W pełni zgodny z EN 125 Wykonane ze stali nierdzewnej, materiał (ISI 04) lub (ISI 16) Grubość materiału 1,5 mm Odpływ na środku koryta D = 142 mm dla połączenia dolnej części wpustu 157 Wysoki przepływ do 4,2 l/s Dolna część wpustu która realizuje odpływ z kanału do kanalizacji może być wyposażona w: kołnierz ustalający kołnierz do przyklejenia izolacji kołnierz z przeciwkołnierzem do przykręcenia izolacji Zalety produktu Pierwsze w pełni higieniczne odwodnienie liniowe na rynku Zgodnie ze standardem higieny EN 1672 i EN ISO i EHEDG Dokumenty nr 8, 1 i 44 Duże spadki dna (co najmniej 1 % wzdłużny i min. 5 poprzeczny) Produkt całkowicie pasywowany metodą zanurzeniową Nogi poziomujące z regulacją wysokości ( mm) z możliwością kotwienia do podłoża Głębokość kanału przy odpływie Objetość [l] Rodzaj krawędzi: standardowa , , , , , , , , , , , , , , , , , , , Lo H2 H2 H2 ØD H1 = 50 ØD H1 = 50 ØD H1 = 50 Li Lo Li Lo Li Lo 78

16 CO Kanały higieniczne Głębokość kanału przy odpływie Objetość [l] Rodzaj krawędzi: z kołnierzem , , , , , , , , , , , , , , , , , , , Rodzaj krawędzi: winylowa 1) , , , , , , , , , , , , , , , , , , , Infobox 1) Krawędź winylowa nie jest w pełni higieniczna. Dolne części wpustu 157 dla zrealizowania odpływu znajdują się na stronie

17 CO Kanały higieniczne CO kanały higieniczne z odpływem DN200 pod wpust 218 Informacje o produkcie W pełni zgodny z EN 125 Wykonany ze stali nierdzewnej, materiał (ISI 04) lub (ISI 16) Grubość materiału 1,5 mm Odpływ na środku koryta D = 200 mm dla połączenia dolnej części wpustu 218 Wysoki przepływ do 6,7 l/s Dolna część wpustu która realizuje odpływ z kanału do kanalizacji może być wyposażona w: kołnierz ustalający kołnierz do przyklejenia izolacji kołnierz z przeciwkołnierzem do przykręcenia izolacji Zalety produktu Pierwsze w pełni higieniczne odwodnienie liniowe na rynku Zgodnie ze standardem higieny EN 1672 i EN ISO i EHEDG Dokumenty nr 8, 1 i 44 Duże spadki dna (co najmniej 1 % wzdłużny i min. 5 poprzeczny) Produkt całkowicie pasywowany metodą zanurzeniową Nogi poziomujące z regulacją wysokości ( mm) z możliwością kotwienia do podłoża Głębokość kanału przy odpływie Objetość [l] Rodzaj krawędzi: standardowa , , , , , , , , , , , , , , , , , Lo H2 H2 H2 ØD H1 = 50 ØD H1 = 50 ØD H1 = 50 Li Lo Li Lo Li Lo 80

18 CO Kanały higieniczne Głębokość kanału przy odpływie Objetość [l] Rodzaj krawędzi: z kołnierzem , , , , , , , , , , , , , , , , , Rodzaj krawędzi: winylowa 1) , , , , , , , , , , , , , , , , Infobox 1) Krawędź winylowa nie jest w pełni higieniczna. Dolne części wpustu 218 dla zrealizowania odpływu znajdują się na stronie ,

19 ; CO Kanały higieniczne CO Higieniczne Ruszty Drabinkowe Informacje o produkcie W pełni zgodny z EN 125 Higieniczna konstrukcja rusztów zgodnie ze standardem higieny EN 1672 i EN ISO i EHEDG Dokumenty nr 8, 1 i 44 Obciążenie klasy R50, M125 lub N250 rak ostrych krawędzi Elektrolitycznie wypolerowana konstrukcja Zoptymalizowana waga Wysoka wydajność hydrauliczna rusztów Łatwe czyszczenie pełny przetop spawów przy poprzeczkach ntypoślizgowy: Klasa R11 zgodnie z DIN 5110 Niski potencjał poślizgu wg S Wymiary kanału Szerokość Wymiary rusztu Szerokość ramy poprzeczek nośnych Liczba sztuk na kanał Klasa obciążenia: R50 50 (550) (850) (1050) (220) 120 (1250) (1550) (2050) (20) 400 (420) 500 (520) 600 (620) 0 (50) (650) (1050) (1550) (2050) (050) (4050) (450) (650) (850) (550) (850) (1050) (650) (950) (1250) (820) 80 (850)

20 CO Kanały higieniczne Wymiary kanału Wymiary rusztu Szerokość Szerokość ramy poprzeczek nośnych Liczba sztuk na kanał Klasa obciążenia M (550) (850) (1050) (220) 120 (1250) (1550) (2050) (20) 400 (420) 0 (50) (650) (1050) (1550) (2050) (050) (4050) (450) (650) (850) (520) 50 (550) (850) (1050) Klasa obciążenia N (550) (850) (220) 100 (1050) (1250) (1550) (2050) (20) 0 (50) (650) (1050) (1550) (2050) (050) (4050)

21 ; CO Kanały higieniczne CO Higieniczne Ruszty Płytowe Informacje o produkcie W pełni zgodny z EN 125 Higieniczna konstrukcja rusztów zgodnie ze standardem higieny EN 1672 i EN ISO i EHEDG Dokumenty nr 8, 1 i 44 Obciążenie klasy R50, M125 lub N250 Powierzchnia antypoślizgowa rak ostrych krawędzi Całkowicie pasywowane zanurzeniowo Powierzchnia piaskowana Łatwe w czyszczeniu Właściwości antypoślizgowe: Klasa R11 zgodnie z DIN 5110 Niski potencjał poślizgu zgodnie z S Wymiary kanału Szerokość Wymiary rusztu Szerokość ramy poprzeczek nośnych Liczba sztuk na kanał Klasa obciążenia: R50 50 (550) (850) (220) 100 (1050) (1250) (1550) (2050) (20) 0 (50) (650) (1050) (1550) (2050) (050) (4050) Klasa obciążenia M (550) (850) (220) 100 (1050) (1250) (1550) (2050) (20) 0 (50) (650) (1050) (1550) (2050) (050) (4050)

22 CO Kanały higieniczne Wymiary kanału Szerokość Wymiary rusztu Szerokość ramy poprzeczek nośnych Liczba sztuk na kanał Klasa obciążenia N (550) (850) (220) 100 (1050) (1250) (1550) (2050) (20) 0 (50) (650) (1050) (1550) (2050) (050) (4050) CO Higieniczne Ruszty Odlewane Informacje o produkcie W pełni zgodny z EN 125 Higieniczna konstrukcja rusztów zgodnie ze standardem higieny EN 1672 i EN ISO i EHEDG Dokumenty nr 8, 1 i 44 Klasa obciążenia M125 W pełni higieniczna konstrukcja bez spawania ezramowa konstrukcja zapewnia optymalną wydajność wlotu wody do kanału i ułatwia utrzymanie czystości Elektrolitycznie wypolerowana konstrukcja Ruszt wykonywany jest przez odlewanie stali nierdzewnej Łatwy w czyszczeniu ntypoślizgowy: Klasa R11 zgodnie z DIN 5110 Niski potencjał poślizgu wg S Wymiary kanału Szerokość Wymiary rusztu Szerokość ramy poprzeczek nośnych Liczba sztuk na kanał (550) (850) (220) 100 (1050) (1250) (1550) (2050) (20) 0 (50) (650) (1050) (1550) (2050) (050) (4050)

23 ; CO Kanały higieniczne CO Ruszty Kratowe Informacje o produkcie W pełni zgodny z EN 125 Klasa obciążenia L15 Powierzchnia antypoślizgowa Zaokrąglone narożniki i krawędzie eliminują urazy przy serwisie Rozmiar oczek 25x25 mm Opcjonalnie kratki można zamówić bez antypoślizgowej faktury Dla ułatwienia utrzymania czystości wszystkie powierzchnie są elektrolitycznie wypolerowana Ruszty kratowe wykonane są z materiału po obróbce walcowanej (brak ostrych krawędzi) Wysoka wydajność wlotu wody do kanału ntypoślizgowy Klasa R11 zgodnie z DIN 5110 Niski potencjał poślizgu wg S Wymiary kanału Szerokość Wymiary rusztu Szerokość ramy poprzeczek nośnych Liczba sztuk na kanał (220) 50 (550) (850) (1050) (1250) (1550) (2050) (50) (650) (1050) (20) 150 (1550) (2050) (050) (4050) (450) (420) 60 (650) (850) (550) (520) 80 (850) (1050) (650) (620) 90 (950) (1250)

24 CO Kanały higieniczne kcesoria Odpowiednie dla Materiał Kosze osadcze 45 Ø142 Kanały higieniczne z wpustami CO 142 Dla odpływu D=125 mm Kanały higieniczne o szerokości zewnętrznej 200 i 220 mm z wpustem CO 157 Dla opływu D=142 mm Poziomy i pionowy odpływ wpustu Objętość: 0,4 l Ø159 Kanały higieniczne od szerokości 00 mm z wpustem CO 157 Dla opływu D=142 mm Poziomy i pionowy odpływ wpustu Objętość: 0,6 l Ø222 Kanały higieniczne z wpustami CO 218 Dla opływu D=200 mm Poziomy i pionowy odpływ wpustu Objętość: 1,4 l Nóżki poziomujące 1) (przy większej wysokości podłogi) Osprzęt uniwersalny M10 L : 80 mm Standardowo dostarczane z: Wpusty higieniczne CO z odpływem poziomym Częsci górne dla wpustów teleskopowych higienicznych Kanały higieniczne CO Modułowe kanały CO o wysokości L= mm : 110 mm Standardowo dostarczane z: Modułowe kanały CO NM9815 o wysokości L= mm : 110 mm Standardowo dostarczane z: Modułowe kanały CO NM9816 o wysokości L= mm L= 200 mm NM9817 L= 250 mm NM5975 L= 00 mm NM6565 Zestaw vinyl seal Do przyłączenia do podłogi winylowej Odpowiedni dla kanałów ze standardową krawędzią profilu m Tworzywo sztuczne Lejek razem z koszem osadczym Ø250 Ø100 Ø00 Kanały higieniczne o szerokości 00 mm i większe Funkcja: uniknięcie rozprysku przy wylewaniu wody z kotła Powierzchnia polerowana elektrolitami Infobox 1) Liczba nóżek poziomujących wynosi: we wpustach higienicznych sztuki w standardowych produktach 4 sztuki na kanał / element kanału w przypadku rozwiązań na zamówienie zgodnie z dokumentacją 87
